Реанимационное место Dräger Resuscitaire RW82, WBR82, WBRW82
jenia818Дата: Вторник, 18.Мар.2014, 18:40 | Сообщение # 1
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация

Рязань
Интенсивная терапия новорожденных.
Аппарат Реанимационное место семейства Resuscitaire модель WBR82 производства Dräger Medical Infant Care Inc, США, выдаёт ошибку №5 - "неисправность твердотельного реле №1, обрыв цепи".
Подскажите, пожалуйста, где находится это реле, как его поменять.


Сообщение отредактировал jenia818 - Вторник, 18.Мар.2014, 19:45

DimitriusДата: Вторник, 18.Мар.2014, 21:00 | Сообщение # 2
У вас сообщений: 411
инженер
В сети
Украина

Украина
Это может быть и сам нагреватель, в первую очередь откройте верхнюю крышку и прозвоните нагревательный элемент(когда откроете крышку нагреватель соединяется со схемой на клипсах). По поводу реле - сзади на вертикальном столбе откручивайте винты и блок терморегулятора(который с цифрами) вынимается. Дальше он разбирается легко, как электронный блок будет вынят- сфотографируете первую плату с силовыми контактами (их там вроде бы 3). Отвёртка - звёздочка. Но повторяюсь, прежде чем лезть в элетронику проверьте сам нагревательный элемент

jenia818Дата: Вторник, 18.Мар.2014, 21:23 | Сообщение # 3
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация

Рязань
Огромное спасибо! Завтра буду разбираться,потом отпишусь.

jenia818Дата: Среда, 19.Мар.2014, 17:38 | Сообщение # 4
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация

Рязань
Спасибо ещё раз,сегодня разобрал,да,сгорел нагреватель,будем заказывать и менять.

DimitriusДата: Среда, 19.Мар.2014, 21:00 | Сообщение # 5
У вас сообщений: 411
инженер
В сети
Украина

Украина
Дорогое удовольствие, нагревательные элементы имеют свой срок службы, у нас так не один уже вышел со строя. drinks

creytДата: Среда, 19.Мар.2014, 21:46 | Сообщение # 6
У вас сообщений: 545
техник
OFFлайн
Российская Федерация

Кузня
А есть чем заменить оригинальный нагреватель?

AlexiumДата: Среда, 19.Мар.2014, 21:51 | Сообщение # 7
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата creyt ()
А есть чем заменить оригинальный нагреватель?

Нихромовая проволока намотанная на оправку 8 мм, нагреватель похож на нагреватели КРН Аксион (только немного короче и другой способ крепления).
Вопрос только в том, кто "сядет" если что-то произойдет.

DimitriusДата: Среда, 19.Мар.2014, 22:16 | Сообщение # 8
У вас сообщений: 411
инженер
В сети
Украина

Украина
Alexium, прав насчёт ответственности, драгер есть драгер и этим всё сказано.
Цитата creyt ()
заменить оригинальный нагреватель

У нас в стране проще насчёт этого, заказчику предоставляем бумагу - оригинал стоит X, самопал альтернативный стоит Y денег, но в бумаге указываем об ответственности. Пусть сам заказчик и решает, некоторые сразу понимают, другие выбирают что подешевле. Как заметил Alexium, нагреватель это нихромовая проволока(хотя насчёт состава не уверен что нихром) намотанная спиралью с диаметром 8мм и помещённая в кварцевую трубку. Был опыт переделки аналогичных элементов от АКСИОНа на Драгер, только подгоняли по сопротивлению ну и крепление переделывалось. Чисто самопальных никто не рисковал делать

jenia818Дата: Четверг, 20.Мар.2014, 19:16 | Сообщение # 9
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация

Рязань
Сказал чтобы заказали,сколько стоит, когда привезут и аригинал или нет, не знаю.Если интересно потом напишу

vdv777Дата: Понедельник, 02.Апр.2018, 13:08 | Сообщение # 10
Стажер
У вас сообщений: 46
инженер
OFFлайн
Российская Федерация

Москва
Коллеги, здравствуйте!

Кто сталкивался с ошибкой err17 на реанимационном месте новорождённых Drager Resuscitaire RW 82 ?

AlexiumДата: Понедельник, 02.Апр.2018, 13:57 | Сообщение # 11
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
err 17 - A/D gain out of spec. Необходимо провести 9 тест в Диагностике.

SeniorJuniorДата: Вторник, 03.Апр.2018, 11:37 | Сообщение # 12
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Цитата vdv777 ()
Кто сталкивался с ошибкой err17

Скорее всего это микросхема U4 на плате дисплея(PCB1).
Советую начать с проверки напряжение 5 вольт(5.2 +/- 0.1 v), это тест номер 13.
Надо посмотреть значения всех тестов и сранить с табличными.


vdv777Дата: Вторник, 10.Апр.2018, 10:46 | Сообщение # 13
Стажер
У вас сообщений: 46
инженер
OFFлайн
Российская Федерация

Москва
Оказалось всё просто - неисправен внешний датчик температуры.

SeniorJuniorДата: Среда, 11.Апр.2018, 10:12 | Сообщение # 14
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Цитата vdv777 ()
неисправен внешний датчик температуры

Интересная тема,в таком случае обычно горит сообщение "Probe".
Если не откалиброван тревожный сигнал температурного зонда, оно тоже появляется.
Хотя, вполне возможно, датчик кожи через операционник U7 подключён к одному из каналов U4.
Какие значения 12 теста,разница между ними, должна быть в 0.5?!


Сообщение отредактировал SeniorJunior - Среда, 11.Апр.2018, 10:28

MDДата: Суббота, 26.Дек.2020, 00:44 | Сообщение # 15
Стажер
У вас сообщений: 26
Новичок
OFFлайн
Российская Федерация

Москва
Доброй ночи форумчане!
Стол для новорожденных с подогревом Resuscitaire RW - открытая реанимационная система (RW82) (MU20503).
Система обогрева с микропроцессорным контролем со встроенным Апгар-таймером, автоматический предварительный нагрев позволяет держать матрас в ожидании ребёнка тёплым без срабатывания тревог и имеет другие возможности.

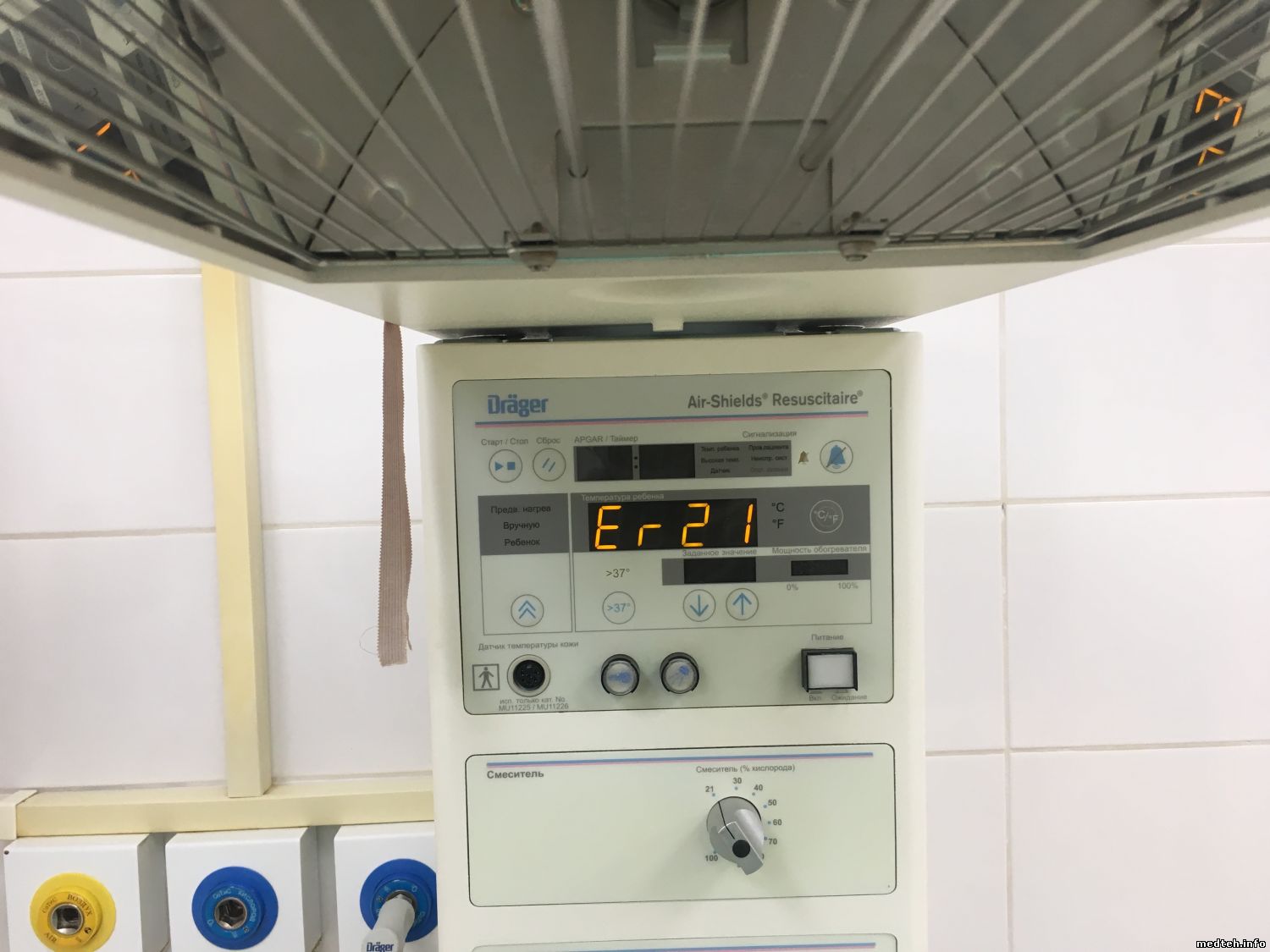

Сегодня столкнулся с проблемой: при включении стола реанимационного RW82-1C (2011г/в) проходит самотест. При самотестировании выдаёт ошибку «Error 21». Происходит это таким образом: самотест, щелкают релюшки, нагреватель греется, потом писк, выводит ошибку на дисплее температуры ребёнка, высвечивается неисправность системы, и писк. После этого он сразу же перезагружается сам, снова щелчки, снова ошибка и так постоянно.

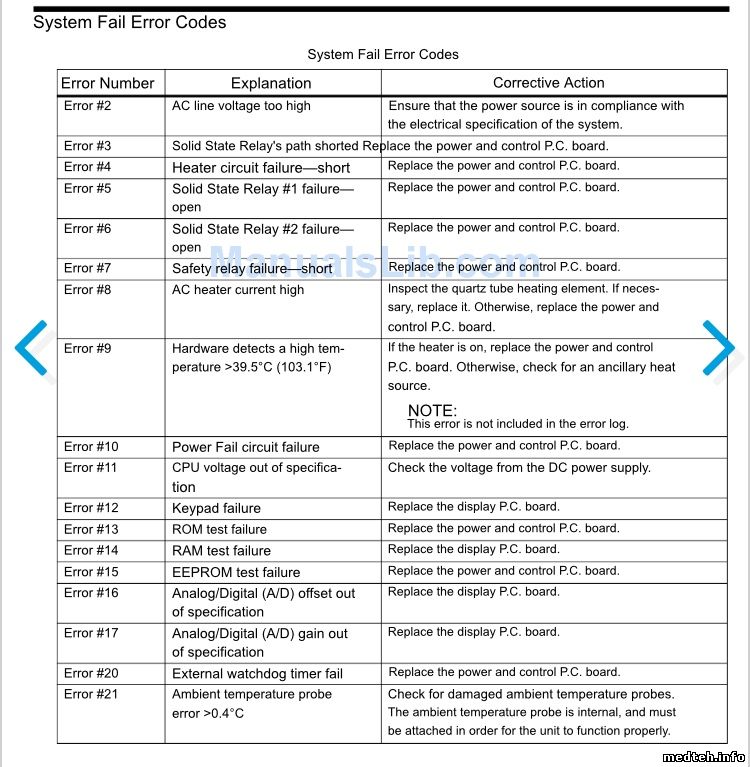

По коду ошибки: в сервис-мануале - это неисправность датчика(ов) температуры окружающего воздуха, либо плата. Датчиков вроде два. Где они находятся и как выглядят я не разобрался. Со временем был напряг, надо было на другие заявки бежать. Фото прилагаю.
Может кто сталкивался?
Заранее спасибо.

SeniorJuniorДата: Вторник, 12.Янв.2021, 15:32 | Сообщение # 16
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
С Новым Годом!
Датчик расположен,ни разу не было чтобы этот датчик выходил из строя,на задней стенке возле гнезда сетевого разъёма.
Передёрните-почистите разъём-штекер J11 на плате управление.
Но сначала посмотрите какое значение дельты у этого датчика,до и после манипуляций ,в сервисном режиме,диагностический тест 10,разница между показаний должна быть не более 0.2 -0.4.
Проверьте ещё значения 12,13 и 11 тестов только без включенного в переднюю панель датчика температуры кожы.
Все логи о ошибках,это просто цифры в 18-тесте.
Удачи!

sashmashДата: Вторник, 13.Июл.2021, 12:20 | Сообщение # 17
Стажер
У вас сообщений: 17
электромеханик
OFFлайн
Российская Федерация

Обнинск
Здравствуйте.
При включении аппарата горит красным сбой системы, дисплей не светится. Какая причина этого сбоя?

walkman8196Дата: Среда, 09.Фев.2022, 12:50 | Сообщение # 18
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Нягань
Цитата Dimitrius ()
По поводу реле - сзади на вертикальном столбе откручивайте винты и блок терморегулятора (который с цифрами) вынимается. Дальше он разбирается легко. Как электронный блок будет вынут - сфотографируете первую плату с силовыми контактами
Нагревательный элемент проверил, целый. Не будет ли у кого фото платы и реле вот этого, что конкретно там сделать надо?
Подскажите пожалуйста.

SeniorJuniorДата: Четверг, 10.Фев.2022, 10:34 | Сообщение # 19
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига

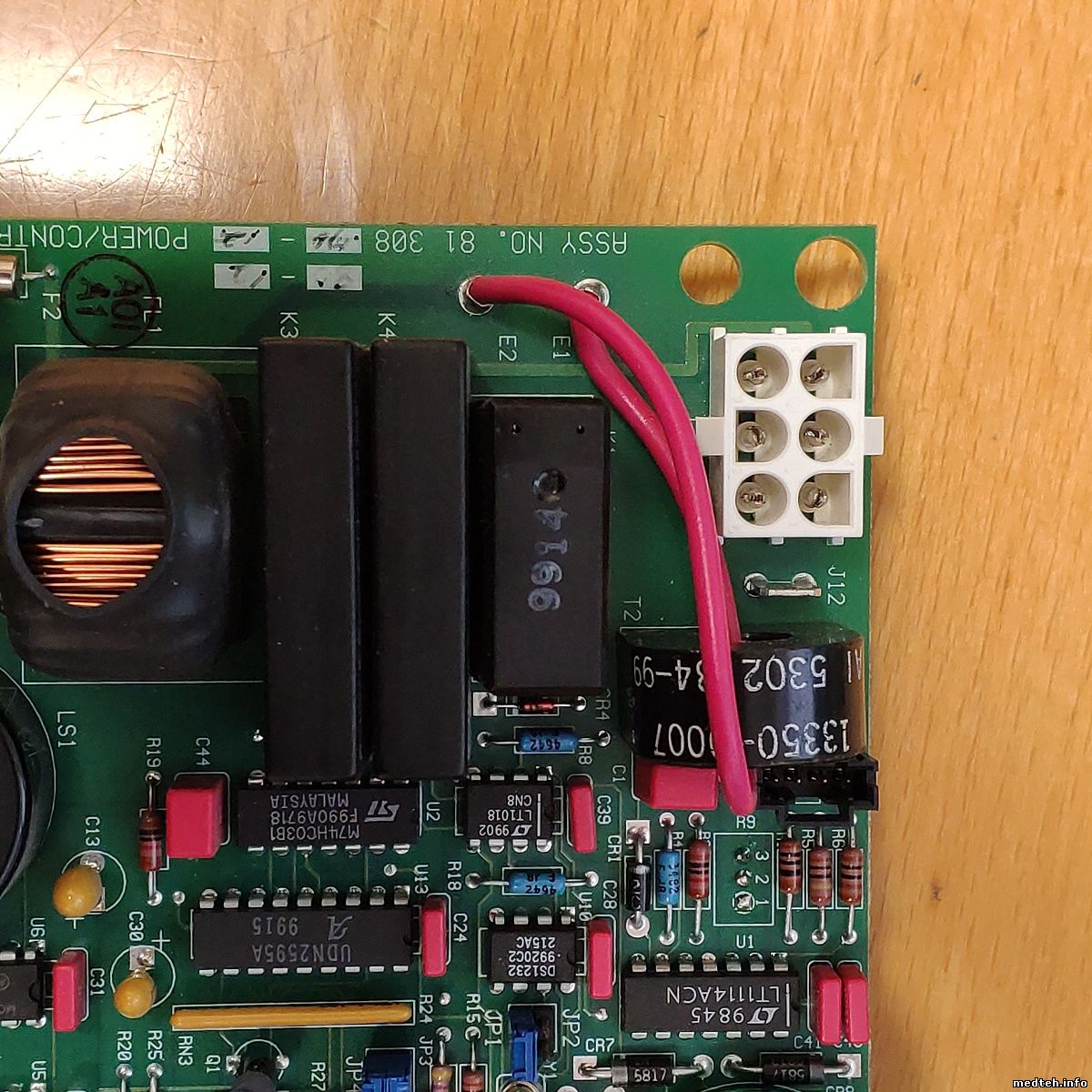

Реле K3 или K4,они на фрагменте и рядом белый разъём куда они подают напряжение.
Это их спецификация
https://www.te.com/usa-en/product-4-1393028-0.html

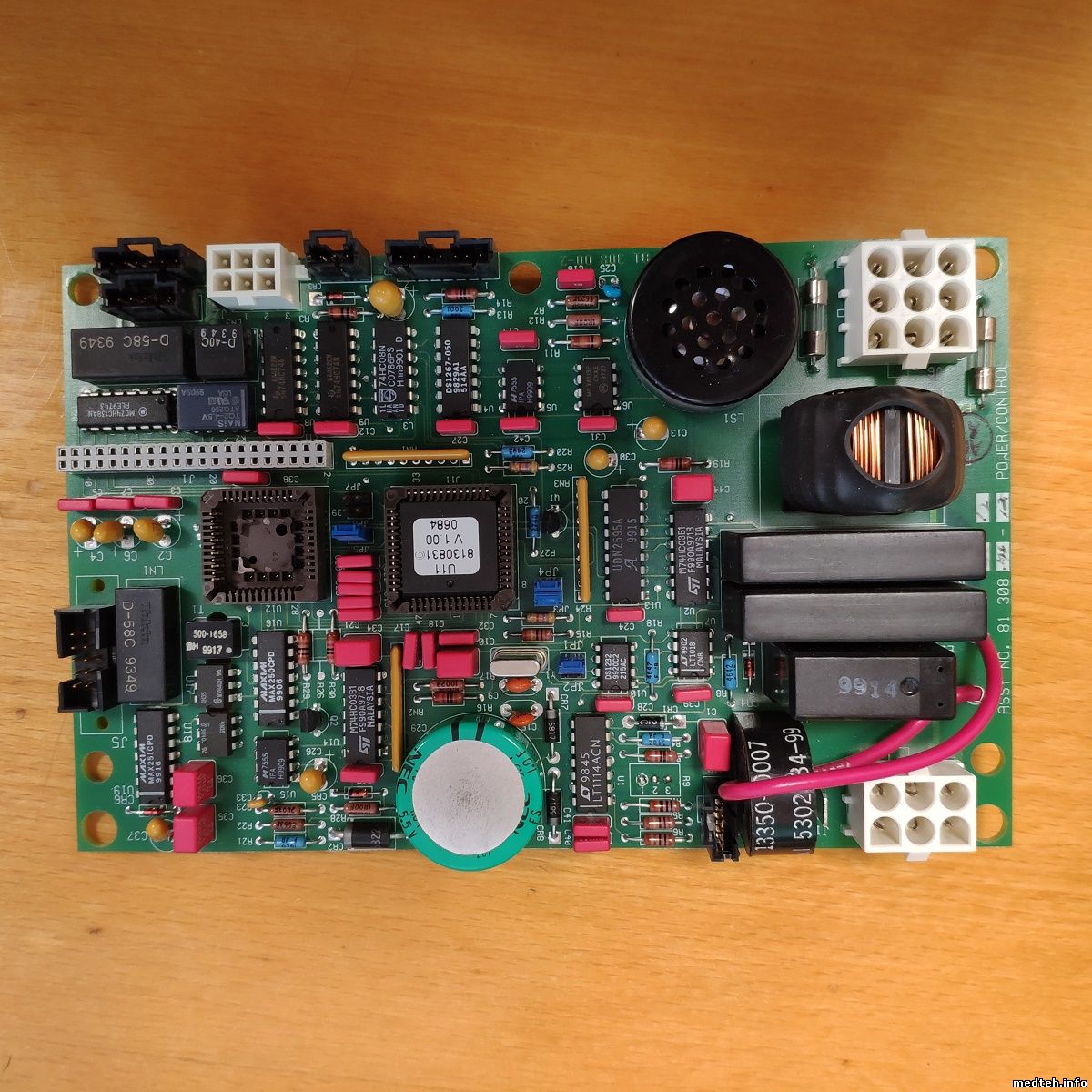

У меня старая плата от Hill-Rom-a,возможно Дрегер что-то модицифировал, смотрите по месту.
И ещё,сначала проверьте каждое реле диагностическим тестом N6.


Сообщение отредактировал SeniorJunior - Четверг, 10.Фев.2022, 10:47

walkman8196Дата: Четверг, 10.Фев.2022, 17:14 | Сообщение # 20
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Нягань
Тест номер 6 проверяется двумя кнопками, Так вот та что (Не помню какое реле ) где 2 стрелки вверх так вот там у меня по нулям. а у второго что то в районе 165-170
П.С. я немного непонял тут. вроде пишут должно быть какая то поправка на номинальное напряжение и таблица есть. Но если у нас в сети 220 то что это тогда за цифра я несовсем понял. но у меня рядом их 3 штуки . и 1 из них рабочий. Так вот у всех почти одно и та же цифра.
.

Так понимаю одна релюха сдохла ?
.

инженер, а что Вам не понятно в п.1.5, и что мешает писать посты на русском языке грамотно?

SeniorJuniorДата: Пятница, 11.Фев.2022, 09:02 | Сообщение # 21
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Всё правильно, одно реле не коммутируется, надо проверить или само реле, или нет управляющего напряжения.
Теперь о настройках теста N6: на каждом реле надо добиться показаний близких к напряжению в сети иначе могут быть проблемы режима контроля по температуре тела.
К слову, это было на ранних прошивках стола, в последствии Хилром пофиксил этот косяк. У меня была на эту тему даже переписка с заводом, но лучше подстроить эти цифры.
Тобишь подстроечным резистором возле вентилятора добиваемся в вашем случае цифры близкой к значению 220 для обоих реле. На плате есть токовая петля, которая и измеряет этот параметр.
Кстати, эту настройку можно и нужно применять, если Вы будете использовать не оригинальные нагреватели.
Вот, у меня всё, удачи! :)


Сообщение отредактировал SeniorJunior - Пятница, 11.Фев.2022, 09:04

walkman8196Дата: Среда, 16.Фев.2022, 14:09 | Сообщение # 22
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Нягань
День добрый.
Руки добрались до аппаратов.
Измеряю на входах этих релюх, а в ответ тишина. На обоих экземплярах.
По поводу управляющего напряжения подскажите куда копать?

SeniorJuniorДата: Среда, 16.Фев.2022, 15:47 | Сообщение # 23
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Без схемы будет не просто найти неисправность.
Управление на этой же плате, к обоим реле через 8-и канальный драйвер U13, а к нему через програмируемый микроконтролер U12 и т.д.
А как с питанием 5 вольт, на этих и K1 реле? Проверьте ...
Если есть донор, хотя бы временно поменяйте PCB2 с рабочего стола.
За двадцать с лишним лет работы с этими столами, ни разу не было такого дефекта, обычно по этой ошибке, спираль нагревателя.
Копайте, и да отпишитесь о результате :)

walkman8196Дата: Четверг, 17.Фев.2022, 11:39 | Сообщение # 24
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Нягань

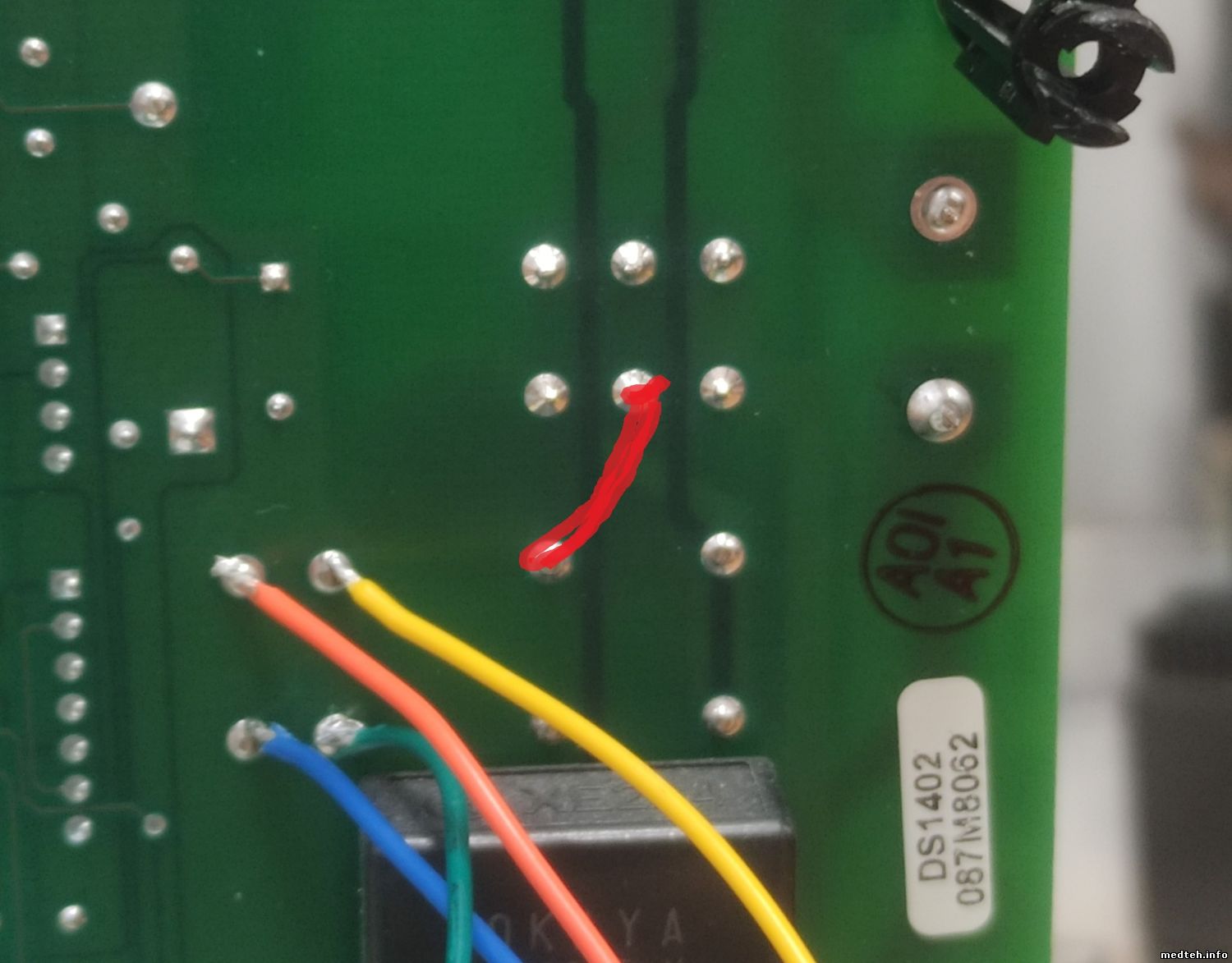

Первая интересная находка: К1 и К4 в обрыве (пометил на фото).
Эти же контакты на второй плате звонятся. Пока ничего не выпаивал, так понимаю, дорожка внутри платы? И можно попробовать кинуть перемычку.

П.С. Некие наблюдения возможно малоотносящиеся к проблеме.
После разбора "голов" у обоих появилась ещё ошибка №4, хотя всё подключено ...
И вопрос назрел. Вот если лампа стоит неродная, но очень похожая на родную (не левая. Дрегеровская) может он выдавать ошибку №5 ?
А то думаю, вдруг перекину релюхи, а понять что заработало не пойму.

П.П.С Не обращайте внимание на припаянные провода. Это в диагностических целях.


Сообщение отредактировал walkman8196 - Четверг, 17.Фев.2022, 11:40

SeniorJuniorДата: Четверг, 17.Фев.2022, 16:15 | Сообщение # 25
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Это ошибка связана с нагревателем, так как твёрдотельное реле без нагрузки не комутируется, в отличие от электро-механического.
Сервесник, рисунки печатных плат никуда не годятся, за то есть схемы.
https://www.manualslib.com/manual....#manual


Сообщение отредактировал SeniorJunior - Четверг, 17.Фев.2022, 16:15

walkman8196Дата: Четверг, 24.Мар.2022, 17:20 | Сообщение # 26
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Нягань
SeniorJunior, итог: из 2-х аппаратов 1 воскрес.
Пациент №1: (оживший) постом выше фото, где говорил контакта нет. Не ошибся, дорожка идёт внутри платы. Просвечивается фонариком.
Пациент №2: выпаял релюхи. Стало ясно, что одна накрылась со стороны контактов вывода 220. Обнаружилось, что проблема была не одна. Перекидывал рабочие релюхи на эту плату, плата не ожила.
Оставшуюся рабочую релюху похоронил в рабочем аппарате. Конец.
Ещё раз спасибо за наводки.
