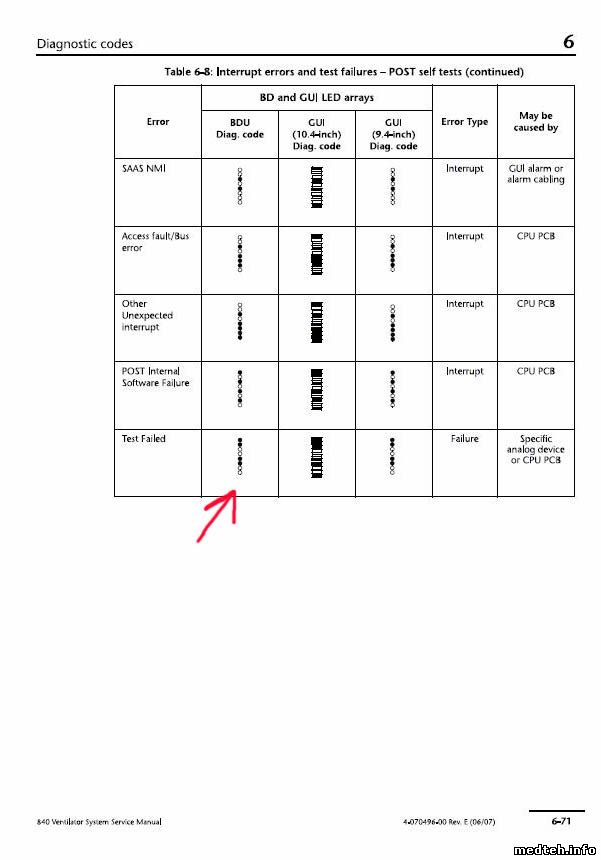

Я так понял, что аппарат не загружается? Для начала, можете по звуковому сигналу проверить в каком блоке неисправность. При включении первый короткий звук - проверка блока BDU, второй - GUI , третий звуковой сигнал их связь! Если неисправность в блоке BDU, то писк не прекратится во время его теста, тоже самое и для GUI. Сервисный мануал вроде бы был в хранилище!
ну тогда ,скорее всего неисправна плата контроллера! При ее замене необходимо менять программное обеспечение, а это возможно только в представительстве аппарата в Москве! Совет: созвониться с сервисной службой представительства, ну и думать об отправке аппарата к ним!
Дата: Вторник, 06.Ноя.2012, 16:32 | Сообщение # 50
Участник
У вас сообщений: 145
главный инженер
OFFлайн
Российская Федерация
Москва
yzist, Если у вас вышли из строя несколько аппаратов, можете переставить блок ГИП (это только для диагностики , аппарат в работу не запустится, ПВТ не пройдет) с одного на другой, при этом, обязательно запомните с какого аппарата какой блок.
Дата: Вторник, 17.Сен.2013, 05:20 | Сообщение # 51
Стажер
У вас сообщений: 11
Lv5 BMED
OFFлайн
Малайзия
Malaysia
Observer the GUI BD disconnect, is both switched on, if one is, and the other is not, then the one that did not indicate on is having errors. Newer 10" PB840 has an LED indicator at the back, normal operation, the LED will 'run' up and down. In the BD, on the BD AI board, there is the same 'running' led. It states current error, if there is an error, to be counter checked in the service manual. Try and see, maybe its a minor thing, e.g. loose BD-GUI cable.
Дата: Вторник, 17.Сен.2013, 05:21 | Сообщение # 52
Стажер
У вас сообщений: 11
Lv5 BMED
OFFлайн
Малайзия
Malaysia
PB840 service manual is one of the more complete technical service manual on medical device, thus the equipment is easy to handle and maintain. It has good technical and theoretical explanation for repairs on the smaller parts.
Дата: Вторник, 17.Сен.2013, 05:25 | Сообщение # 53
Стажер
У вас сообщений: 11
Lv5 BMED
OFFлайн
Малайзия
Malaysia
Flow sensors can be cleaned, but the Pt wire very fine, so what can be done is to fill the flow sensor half of the flow sensor tube chamber with alcohol (until the Pr wire is covered with alcohol), then shake around for a while, let it soak, then shake like hell. 75% of the time you can reuse the sensor. Dirty in O2, minute dust would disturb reading.
Also you can check in SST and EST crossflow to check which of the sensor is actually out, Q1/Q2 or Q3. Basic logic. IMHO, i have looked over 40+ PB840, some of them are 12 years old, the PSOL has NEVER worn out. This are ventilators with 40+k running hours.
Дата: Вторник, 17.Сен.2013, 05:29 | Сообщение # 55
Стажер
У вас сообщений: 11
Lv5 BMED
OFFлайн
Малайзия
Malaysia
Sometimes I do encounter the same error code but on different unit, an EST will clear it. A temporal error (in my case) due to wear and tear, maybe for that small instance the PSOL was abit slow in reaction, thus error.
Дата: Пятница, 12.Сен.2014, 09:57 | Сообщение # 56
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург

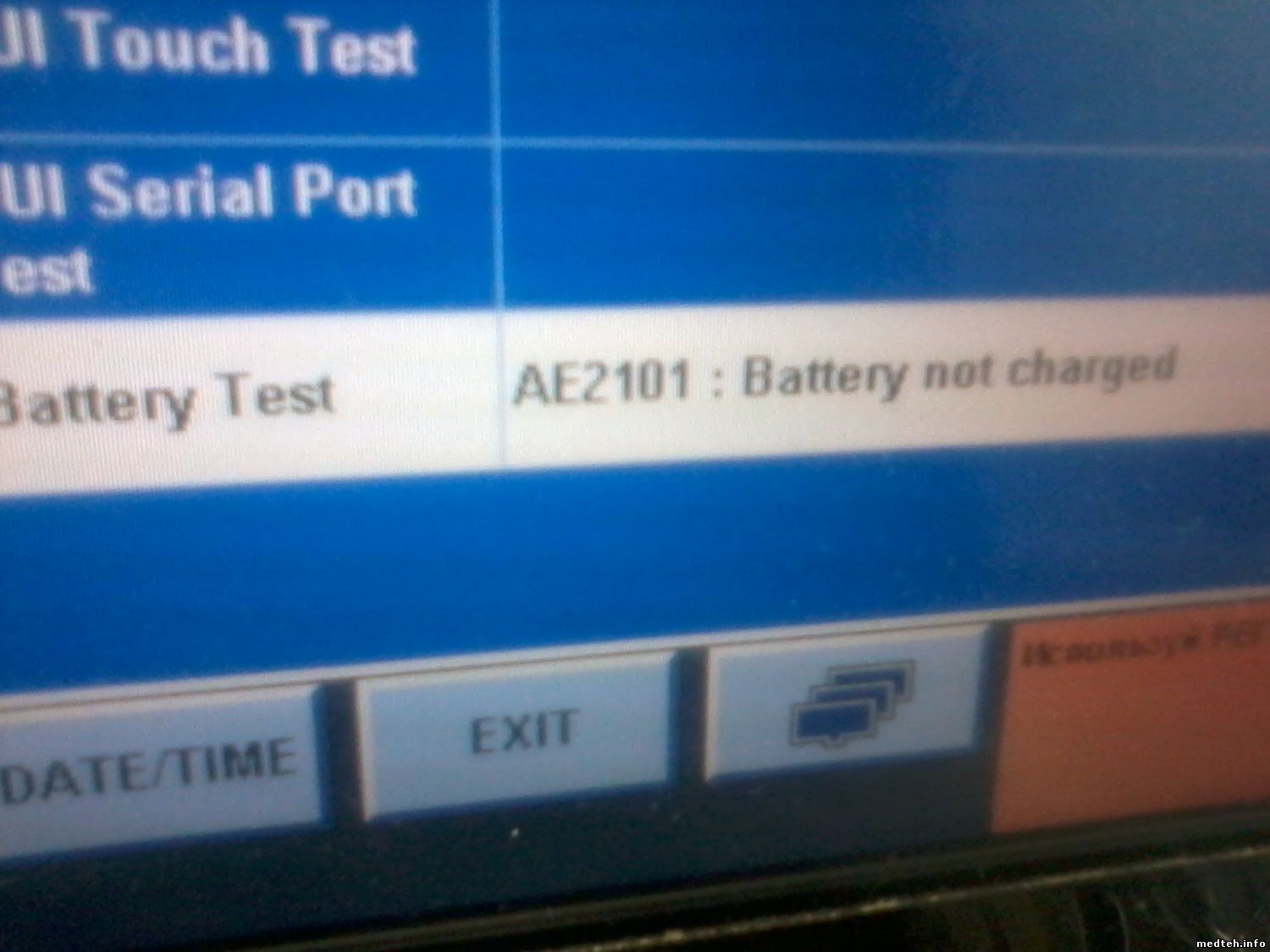

Добрый день. Прошу совета в следующей ситуации. Аппарат работал нормально, работал с подключенной магистралью О2, а воздух идет с внешнего компрессора при отключенном штатном. Делая ТО, установил новые аккумуляторы. До сего момента аккумулятор как опция был отключен и работал от штатной сети 220V. Чтобы включить его, решил пройти ПВТ и его прописать. ПВТ не прошёл и начались танцы с бубнами.
Сразу выскочило несколько ошибок на первых трех тестах:

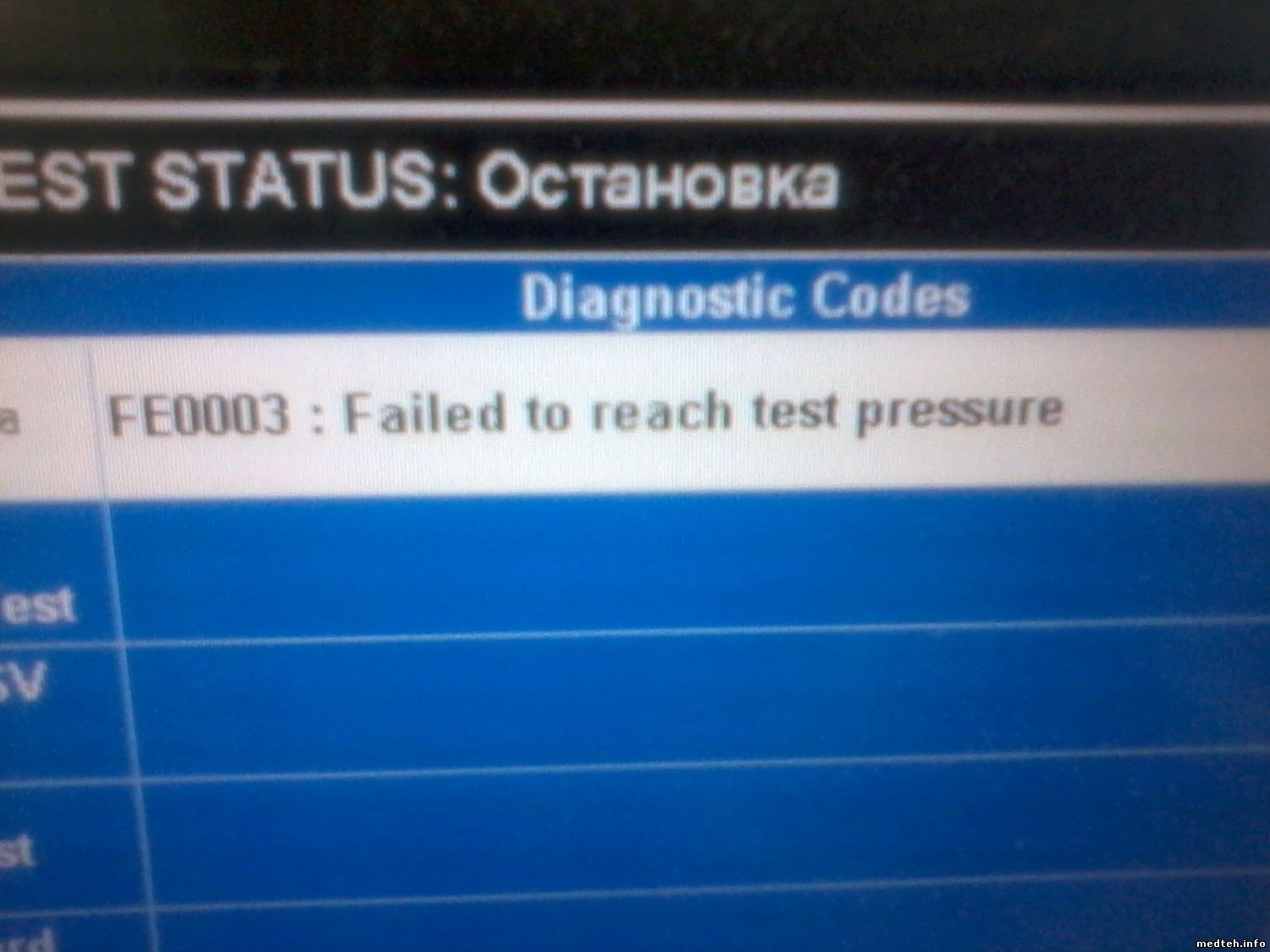

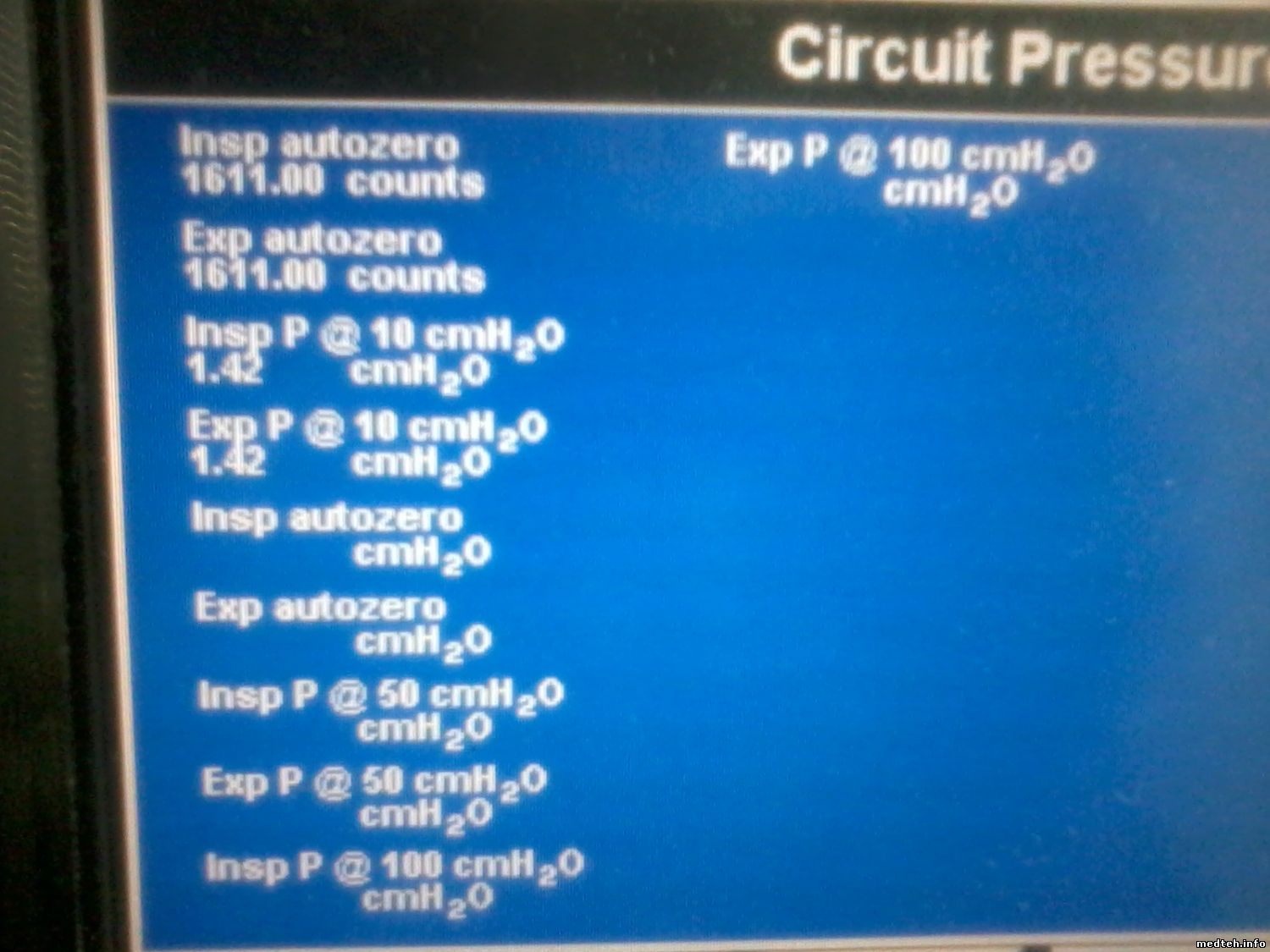

1. FE0003 Проверял герметичность соединения всей магистрали. Думаю измерить редуктор воздуха на выходе (с собой не прихватил манометр), чтобы было 9-12 psi (0.63-0.84 атм.). По внешнему виду, видно, что его крутили.

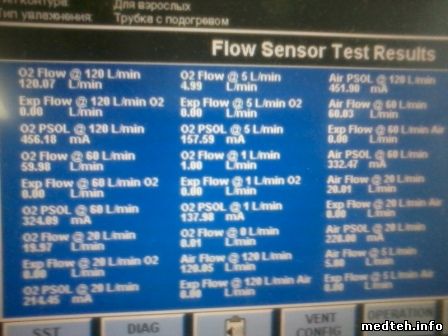

2. FE0103 FE101 – Проблема датчиков потока .Считаю, что дело не в них, так как видно на фото 1, при тесте потока O2 120 л/мин показывает 120.07, а у AIR показывает 120.05. Также PSOLы в порядке: 456.18 и 451.90 Ma- примерно одинаковы). Это ошибка следствия основной (но вот какая она, эта основная!?). Менял датчики местами. Разбирал и мыл спиртом и смазывал резиновую мембрану соленоида автозеро (пару раз проскакивала ошибка). Чуда не произошло.

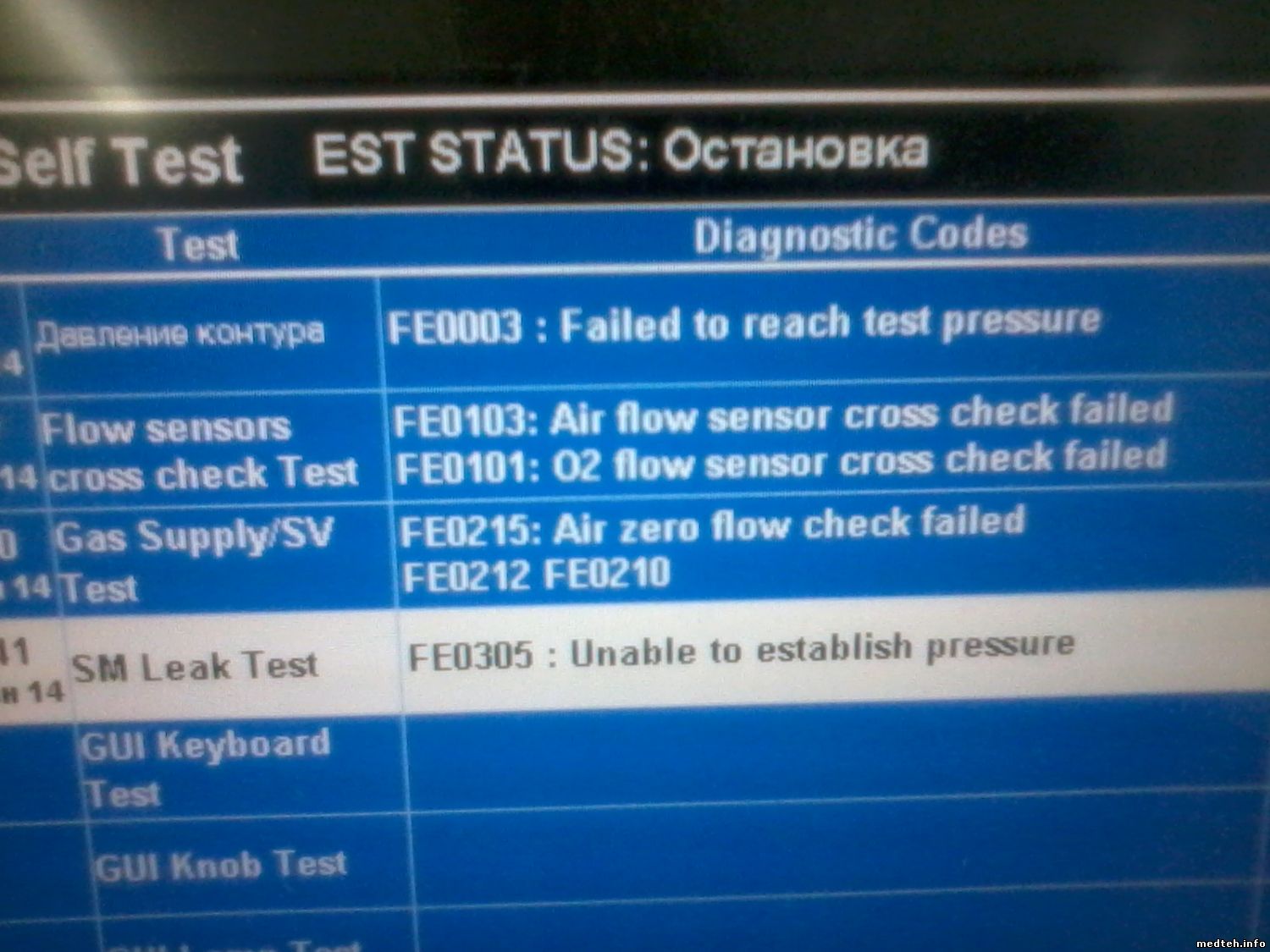

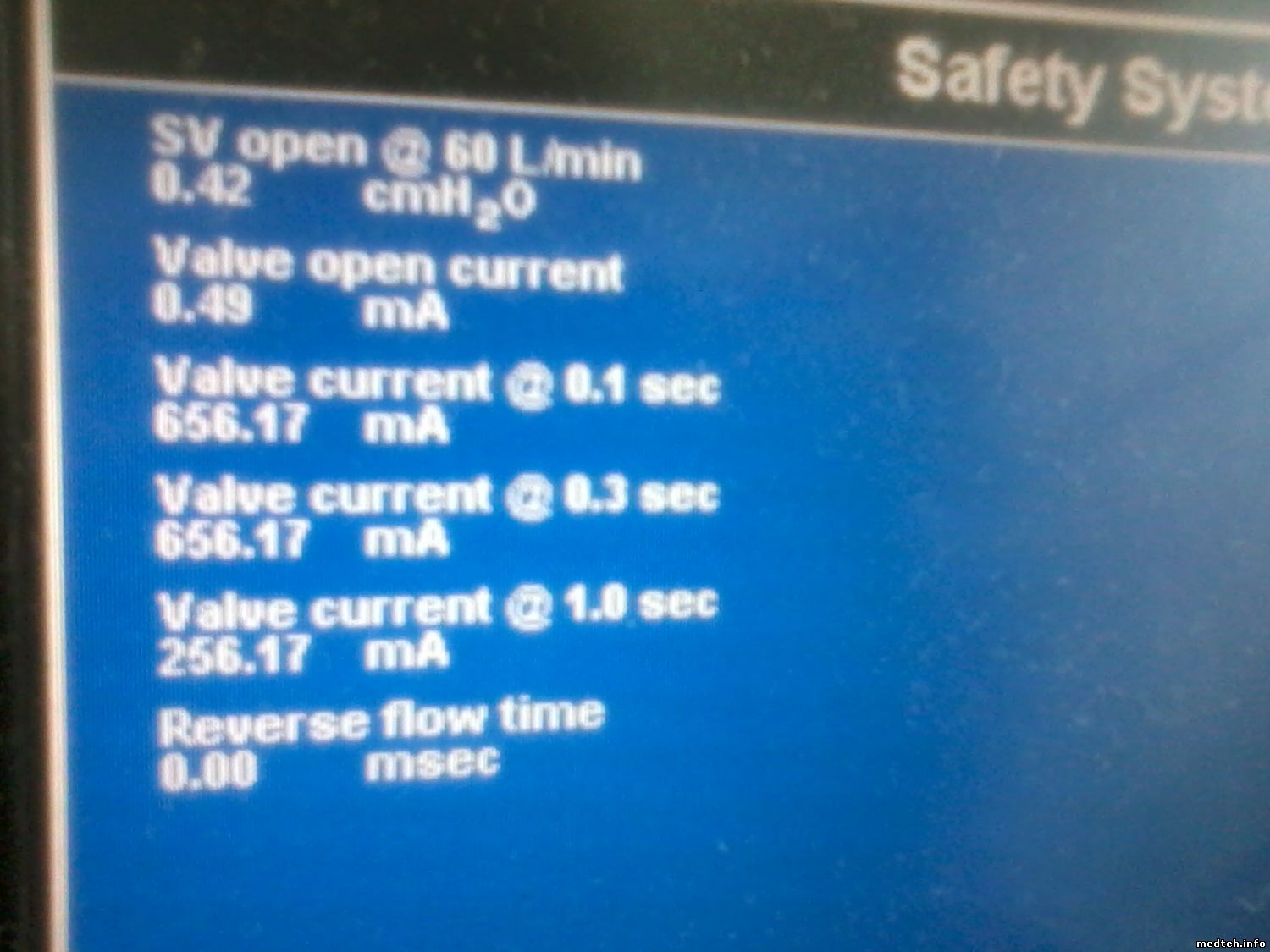

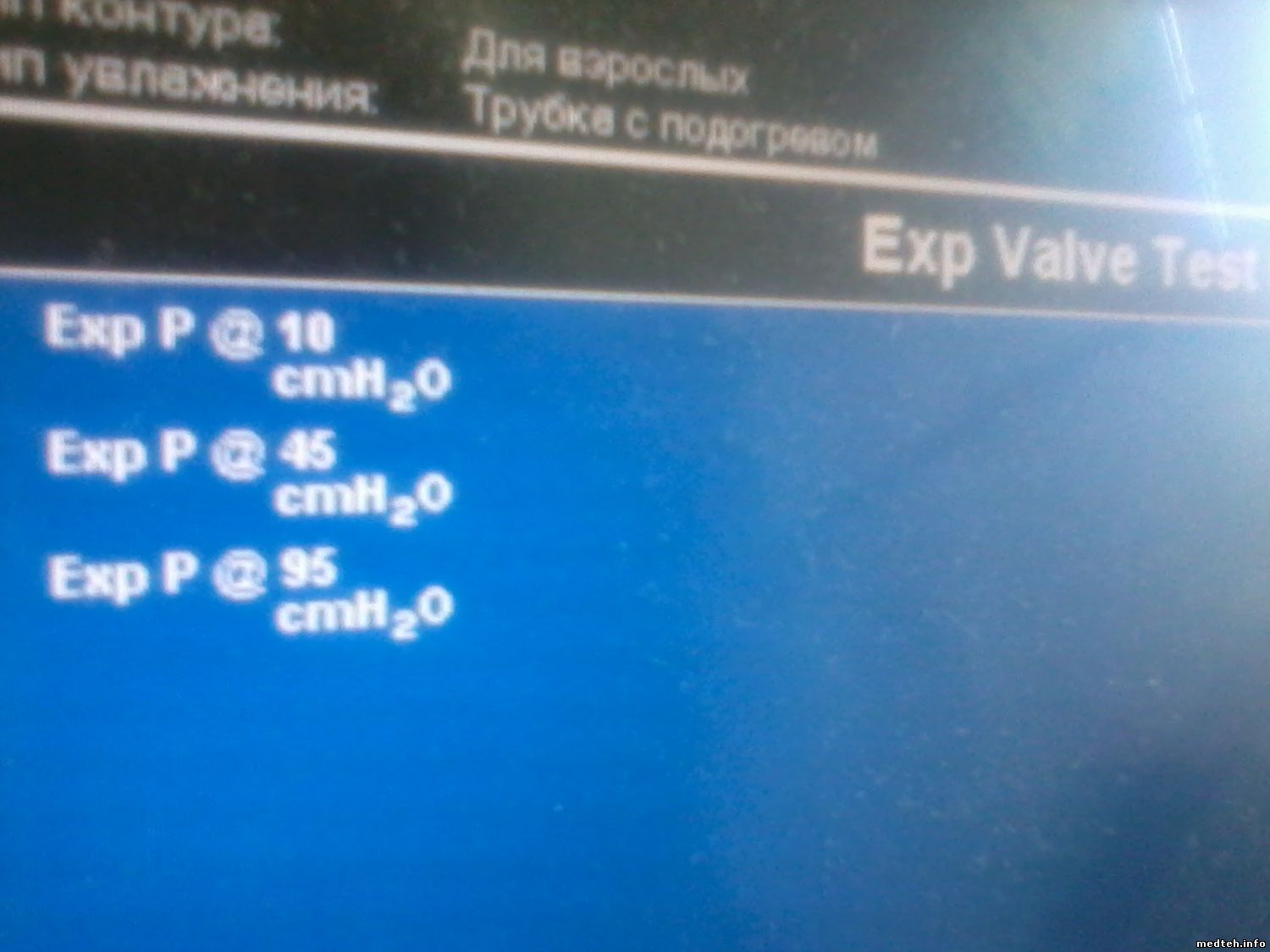

3. Тест на газы пару раз прошел без проблем с отключенной магистралью воздуха (O2) и с включенным внутренним компрессором, а затем отказывал (фото 4). Причем, когда делаешь тест, аппарат просит заткнуть вход, сначала сдернуть питание O2, затем AIR, а снова подключить шланги обратно не просит, дает ошибку и предлагает идти на следующий тест. FE0212.
4. Если дойти до теста компрессора, то он прекрасно прошел пару раз тест на утечку. Сейчас же AE 1606: AE 1609, AE 1606.

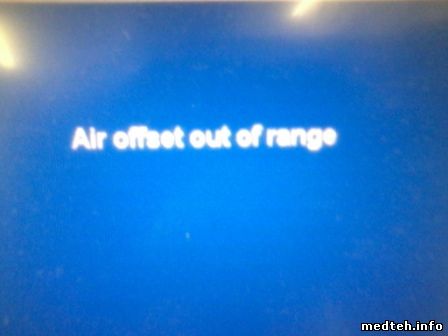

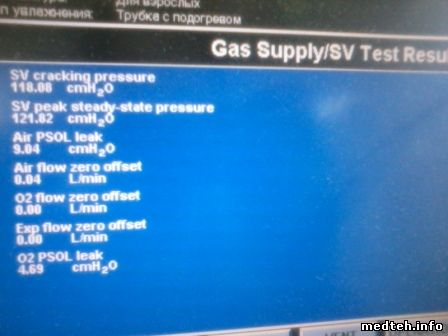

Откалибровать датчики не получается (см. фото 2). По идее не хватает давления в магистрали воздуха, чтобы откалибровать датчики потока. В связи с этим сообщением, пытался обмануть датчик давления, изготовил шланг под разъем и пустил кислород на вход воздуха в аппарате (от внешнего компрессора давление слабое). Все равно ошибка осталась. Затем я подключил штатный встроенный компрессор. Картина получилась следующая: включаю старт калибровки, идет сильная продувка на секунд 30, затем включается компрессор на 10 секунд и тут же отрубается. Высвечивается вышеуказанная ошибка «Air offset out of range»

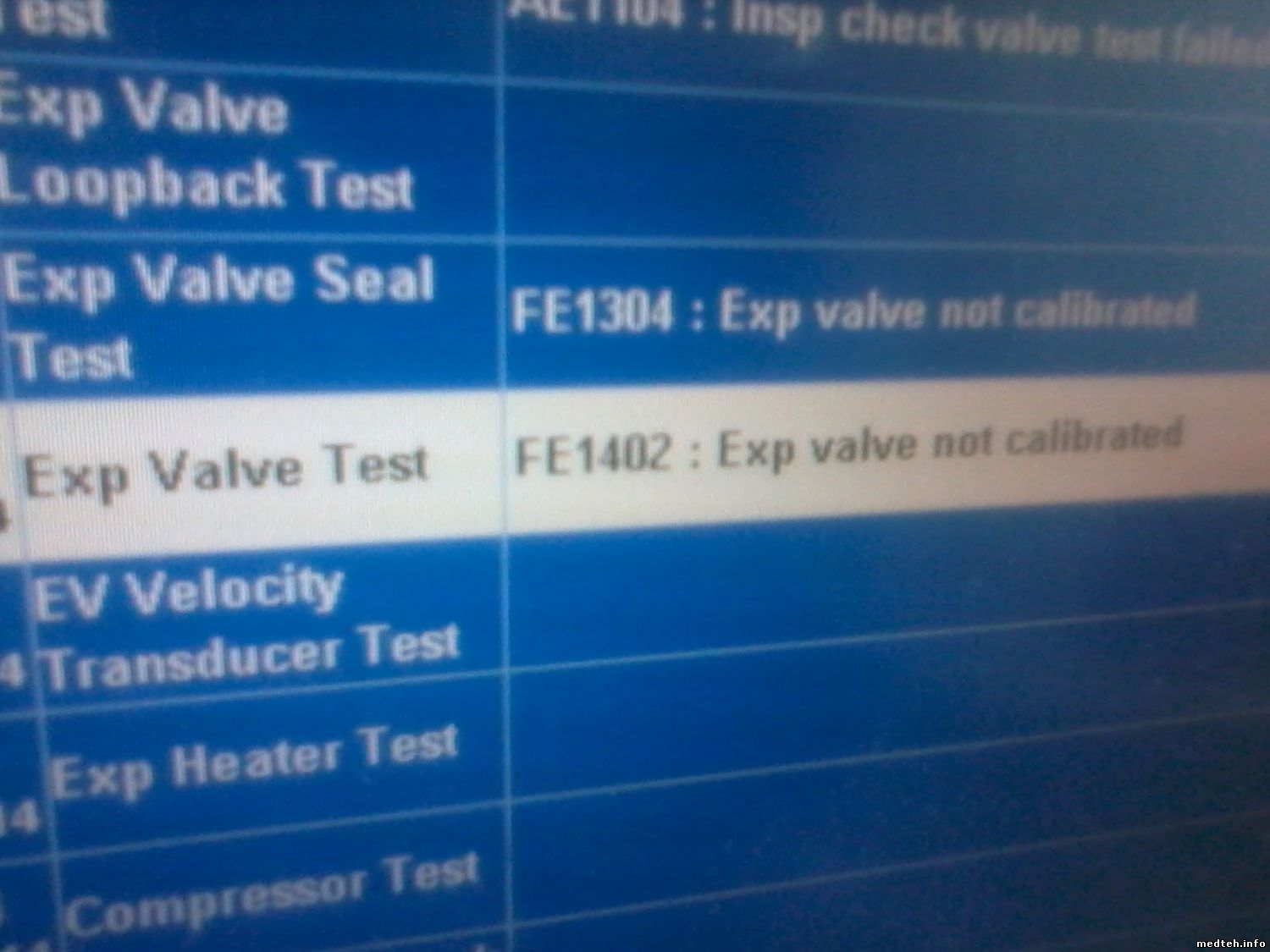

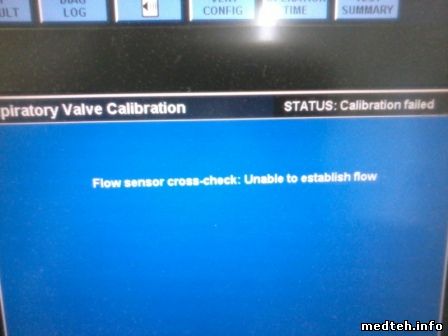

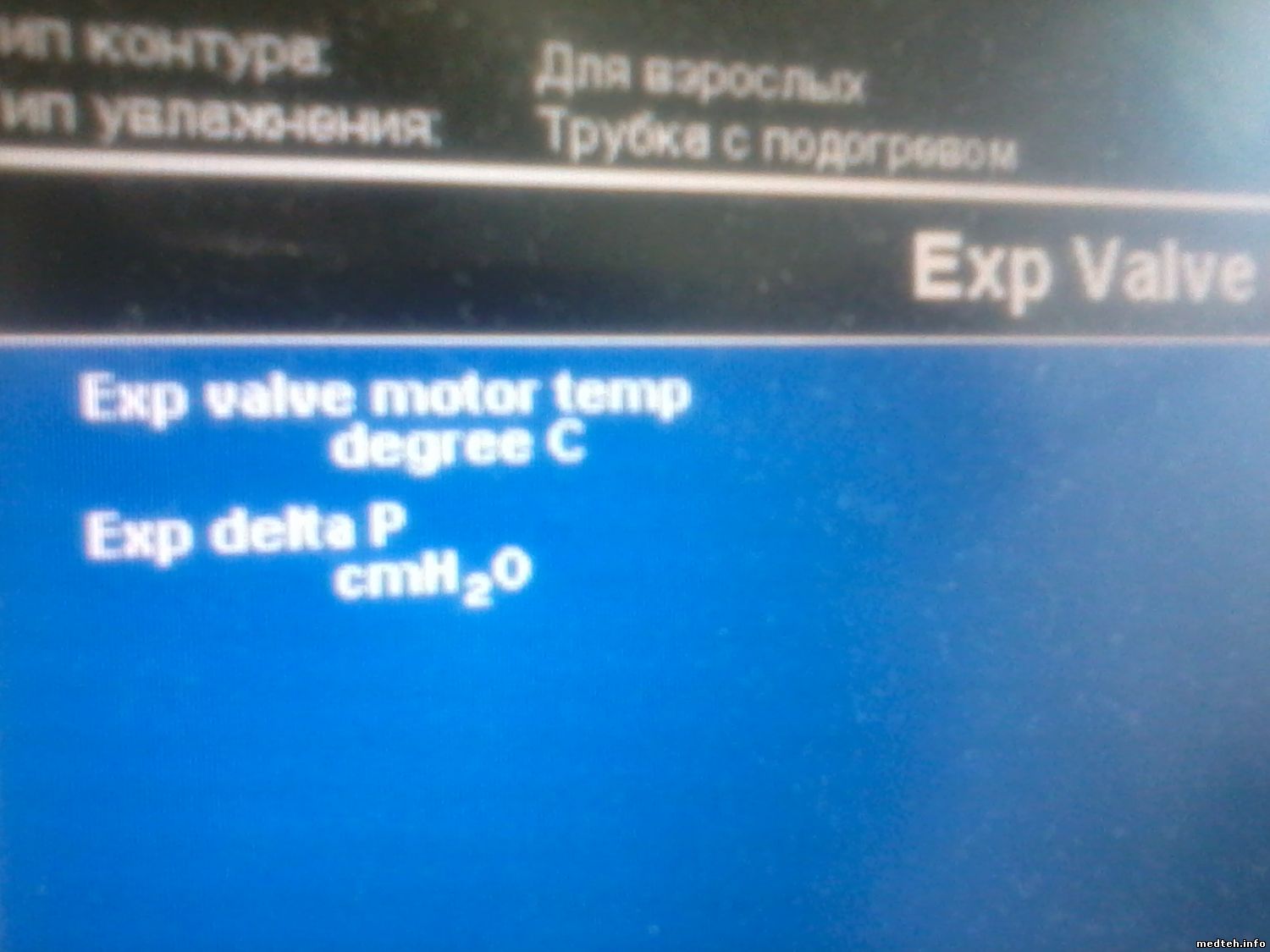

Откалибровать клапан выдоха не получается. «Flow sensor cross-check failed» Чистил от пыли датчик потока выдоха. Идут ошибки на калибровку.

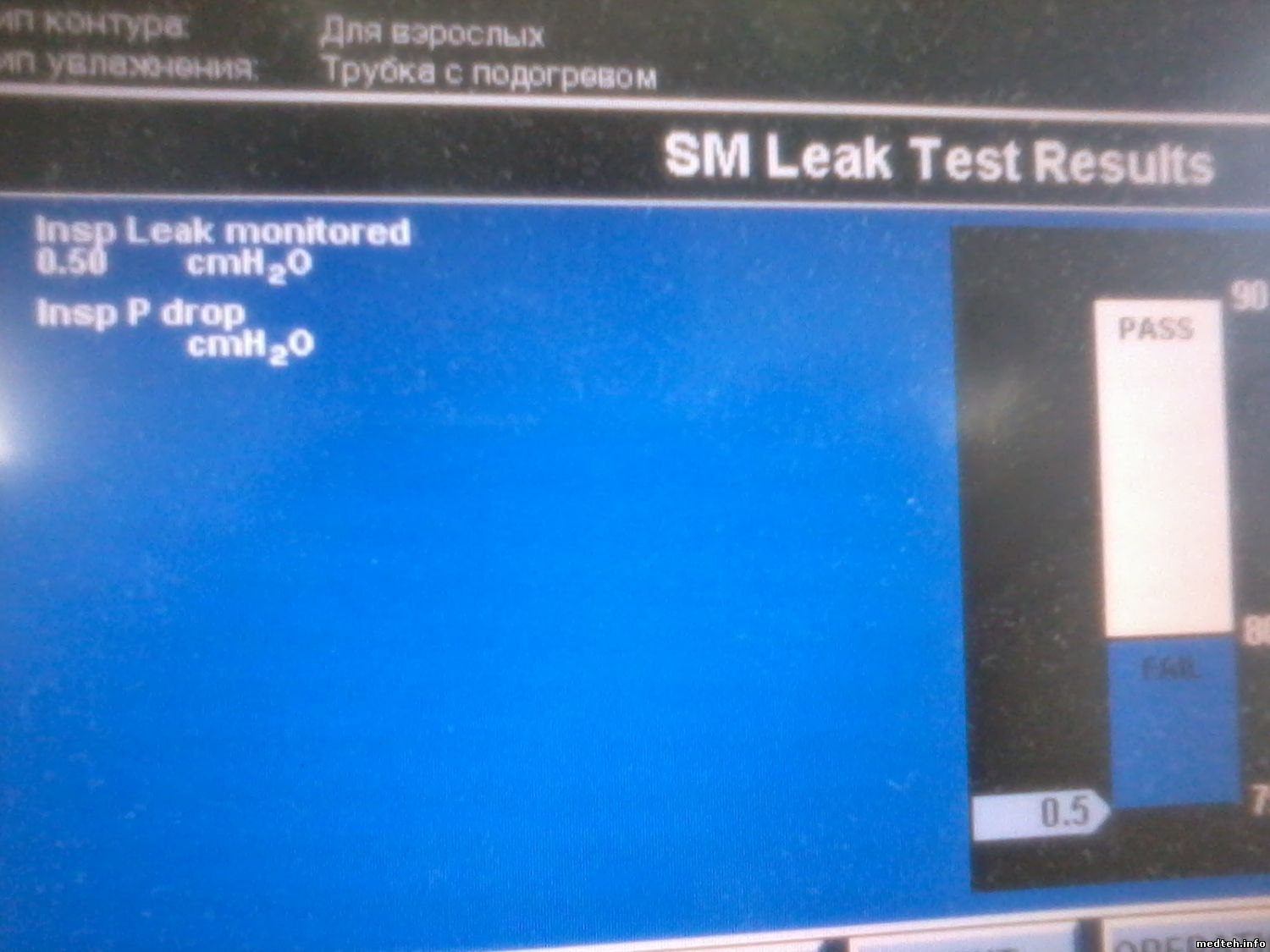

Пару раз прошел тест на SM Leak Test, а потом не смог – FE0305 Фильтр выдоха и клапан выдоха осмотрен. Мембрана выхода промыта, смазана силиконовой смазкой. Край мембраны немного задирается во внутрь. Один раз проскочила ошибка AE1104.
Заметил, если подцеплены 2 входа на газы и включен встроенный компрессор, после момента включения аппарата в сеть и входа в сервисный режим, встроенный компрессор включается на полсекунды и тут же вырубается.
Поднимали уровень давления кислорода в магистрали с кислородчиками с 5 до 6 атм. На время моих тестов. Не помогло.
Сделал для себя выводы, на что обратить внимание в следующий приезд: 1. В блоке вдоха: - замерить давление на выходе редуктора воздуха, если надо отрегулировать в границах 9-12 psi . - осмотреть датчик давления P1 на дыхательной плате. - снова разобрать соленоид автозеро, осмотреть, собрать. - осмотреть предохранительный клапан. - снять и промыть 2 металлических фильтра. 2. В блоке выдоха - промыть соленоид автозеро выдоха.
Дата: Пятница, 12.Сен.2014, 13:51 | Сообщение # 60
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Мысль первая. Возможно Вы не использовали для прохождения тестов так называемый "Золотой стандарт". Это специальный шланг, который идет в одном экземпляре с каждым аппаратом и предназначен только для проведения ПВТ. С любым другим шлангом ПВТ не будет проходить.
Теперь по поводу фотографий (качество их конечно оставляет желать лучшего), но я увидел на первой фотографии результатов теста датчиков потока явную неработоспособность датчика потока выдоха. Дело в том, что при каждом измерении аппарат пишет измеренный поток датчика потока, например, кислорода, потом измеренный поток выдоха, и ток PSOL. При этом показания датчика потока кислорода (воздуха) и датчика потока выдоха при каждом измерении должны быть примерно равны. А у Вас при всех измерениях показания датчика потока выдоха ВСЕГДА равны 0. Так что проблема явная - на работает датчик потока выдоха.
Дата: Воскресенье, 14.Сен.2014, 17:12 | Сообщение # 62
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Цитатаgood_knight ()
по результатам- доложусь.
снял блок выдоха. произвел осмотр. разобрал соленоид автозеро, промыл спиртом со смазкой резиновой мембранки. собрал. пвт не прошел.
Цитатаbegun_a ()
Так что проблема явная - на работает датчик потока выдоха.
. сдох датчик потока выдоха. видимо, слетела прошивка в микрухе датчика выдоха. нашел донора, поставил заведомо исправный блок выдоха, прошел калибровку датчиков потока, первые 2 теста в пвт (давление контура и ) прошли "на ура". помучился с пару часов и пвт прошел полностью. думаю, пускай пока тема повисит. отремонтирую полностью, закроем.
Дата: Пятница, 19.Дек.2014, 12:34 | Сообщение # 63
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига

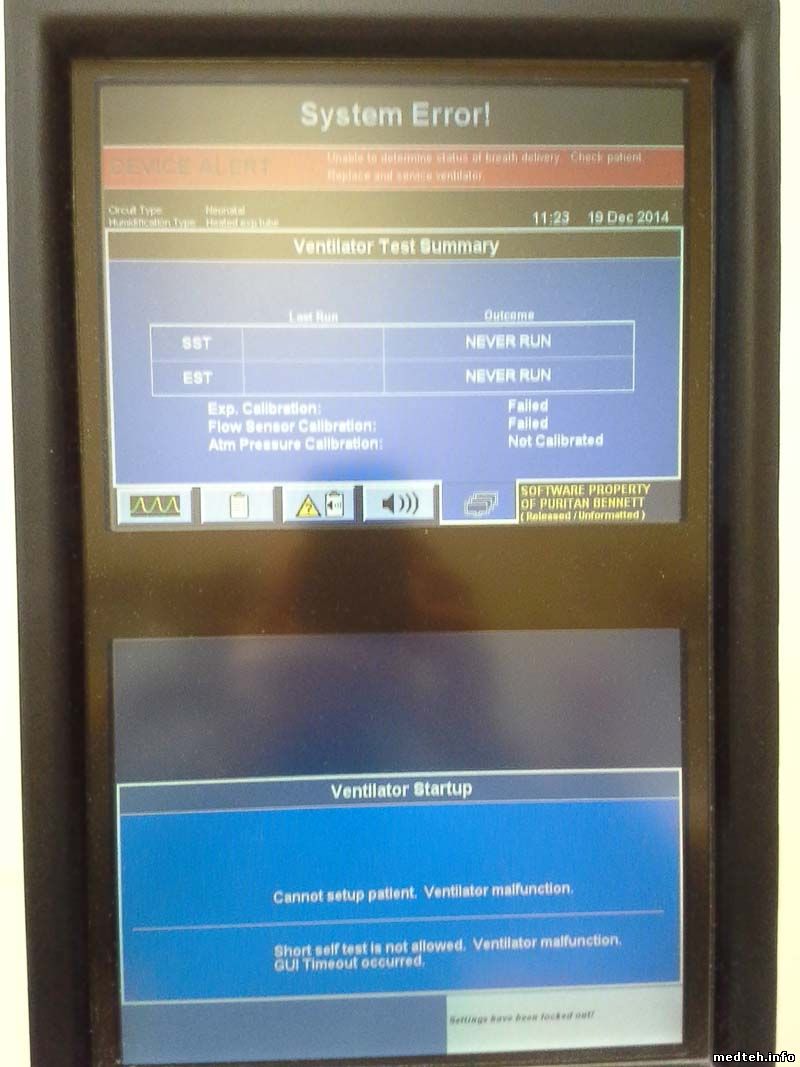

День добрый коллеги! Вопрос по “ трубке золотого стандарта”, то бишь её размерах Какова её длина и внутренний диаметр?! Аппарат потерял соединение между графическим интерфейсом и центральным процессором , не проходят начальные тесты, коды ошибок ZB0086 и ZB0084,на плате BDU мигают два первых диода и постоянно горят 5 и 6-ой. Ну, а в целом картинка, как на втором примере из сервисного мануала по диагностики ошибок Хочу провести из сервисного режима,расширенный тест EST, золотого контура естественно нет, и приобрести в этом году не реально. Буду очень признателен ,за информацию !
Дата: Пятница, 19.Дек.2014, 15:31 | Сообщение # 64
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
По трубке "Золотого стандарта". Внешне эта трубка напоминает обычную трубку для контура. Но Вы её ничем заменить не сможете. Дело в том, что она имеет определенную растяжимость и определенное сопротивление потоку. Аппарат это учитывает во время ПВТ. Поэтому подобрать другую трубку просто нереально. Проще найти в одной из больниц, где есть эти аппараты эту трубку. Дело в том, что с каждым аппаратом такая трубка поставлялась, причем эта трубка была в отдельной коробке. Конечно, зачастую, врачи не задумываясь пускают её в дыхательный контур и её потом трудно отыскать (особенно если не видел, как она выглядит), но ведь в некоторых больницах бывают и грамотные врачи, иногда.
Дата: Пятница, 19.Дек.2014, 16:24 | Сообщение # 65
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига
Спасибо,понятно, считай утеряно, этот апарат единственный с 1999 года мигрировал из одного отделения в другое...

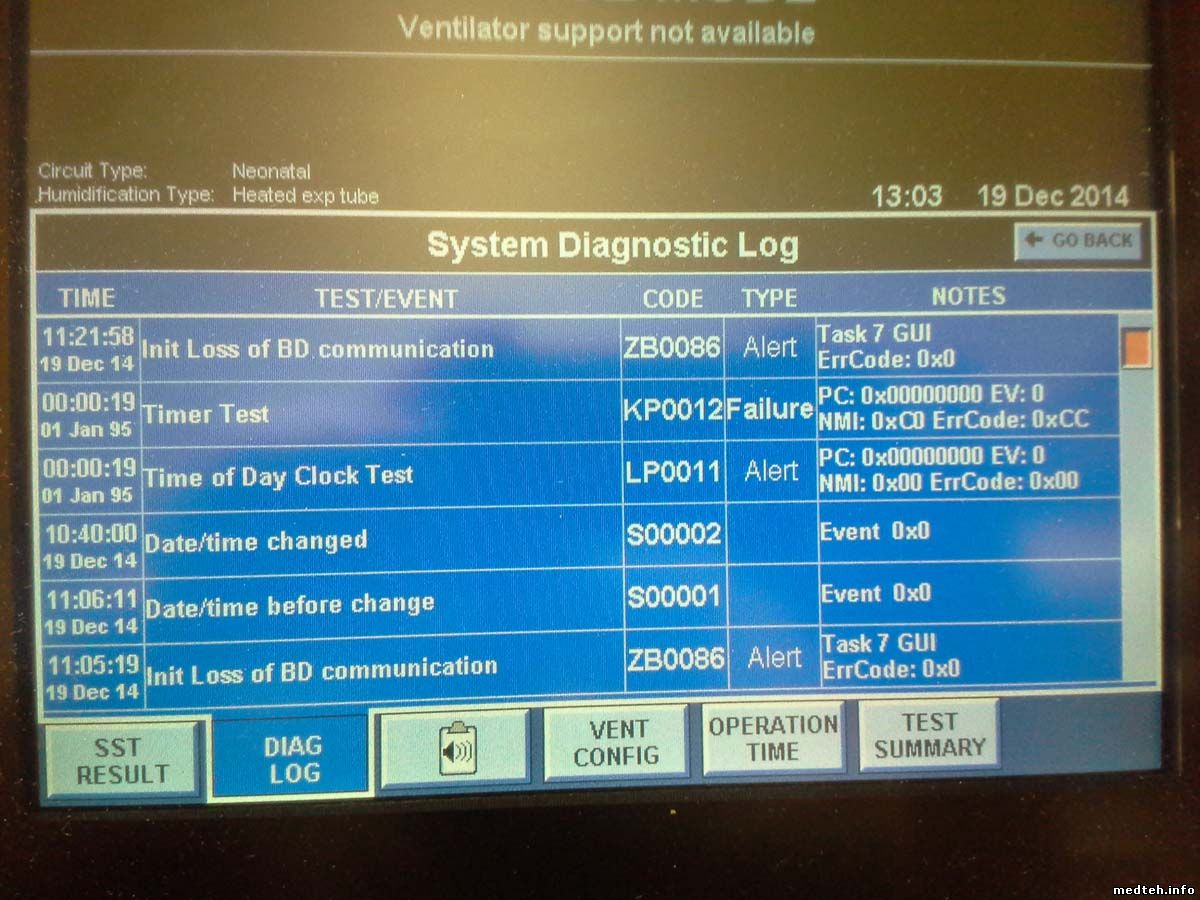

Тогда ещё вопрос. Все коды(ZB0086,ZB0084,LB0083) похоже указывают на проблемы платы процессора(BD), и как бы между определёнными интервалами проскакивает ошибка часов реалного времени,потом она восстанавливается, KP0012 и LP0011 Схемы ессено нет, но в даташите на Dallas DS1286,написано, что у него есть функции wathdog таймера,может тут собака порылась, поэтому POST тестирование не проходит,этой батарейке 15 лет?! И хотя часы реального времени идут точно, 5 и 6 светодиод указывают на неисправность именно DS1286
Короче засада,пятница вечер, других донаров нет, с которых можно было бы плату поменять, даже этого таймера нет в наличии ...
Пы.Сы.
И кстати,в новом сервиснике размер трубки указан,53.4 см, спасибо Ковидэн :)
Дата: Вторник, 06.Янв.2015, 16:18 | Сообщение # 66
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига
С Новым годом,коллеги! Докладываю, виной всему действительно оказалась микросхема часов реального времени-охранный таймер DS1286, расположенная на плате процессора (BD). И ещё, расширенный тест(EST) был успешно проведён обычным контуром длинной 1.2 м Всем спасибо, тему закрываю :)
Дата: Вторник, 07.Июл.2015, 22:24 | Сообщение # 67
Заглянувший
У вас сообщений: 2
сервис инженер
OFFлайн
Российская Федерация
Москва
Подскажите можно ли пройти полный тест на NPВ 840 минуя штатный компрессор, при прохождении теста выдает ошибки;-AE1611: Compressor load test failed:,AE1609: Standby mode time OOR:,AE1704: Compressor leak detected:,аппарат отработал более 10000 часов, компрессор 11 800 час, короче нужно менять фильтры и ремкомплект и еще утечка в копрессоре, но можно использовать внешний компрессор, но не получаеться прой ти тест минуя тест компрессора.
Дата: Четверг, 22.Окт.2015, 12:10 | Сообщение # 68
Заглянувший
У вас сообщений: 1
Специалист по мед. оборудованию
OFFлайн
Российская Федерация
Новосибирск
Если вопрос не решен, советую обратиться в сервисный отдел Ковидиен (сейчас они ребрэндятся в Медтроник) в Москве. Есть там уникальный специалист Сергей Колокольнев, который поможет решить вопрос даже по телефону. Запрос в почту rus@covidien.com
Дата: Четверг, 22.Окт.2015, 22:29 | Сообщение # 69
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Цитатаansavkin ()
можно ли пройти полный тест на NPВ 840
1. Для нормального прохождения EST (ПВТ) лучше использовать хороший кислородный баллон с редуктором, нежели магистраль. Расход кислорода при ПВТ очень большой до 130 л/мин. Это надо просить кислородчиков, чтобы подняли давление до 6-7, что не всегда удобно. Ну, если поднимут давление, то ПВТ проходится «на ура». В условиях сервисной службы можно (нужно!) подключать обычный компрессор с вышеуказанным давлением.
Сообщение отредактировал good_knight - Четверг, 22.Окт.2015, 22:32
Дата: Четверг, 22.Окт.2015, 22:29 | Сообщение # 70
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Цитатаansavkin ()
минуя штатный компрессор
2. Чтобы пройти ПВТ без компрессора, Вы программно отключите компрессор, в ПВТ, дойдя до шага запуска теста компрессора (будет предоставлен выбор, не нажимайте Accept, а жмите Отмену). И далее, продолжайте шаги ПВТ, включится в работу баллон. Когда ликвидируете утечку в компрессоре, замените на нем KIT, подключите его обратно к вентилятору, то придется программно обратно включать компрессор. Для этого опять пройдете ПВТ, включив его Accept`ом. Компьютер вентилятора пропишет его себе в мозги со своими данными обратно.
Дата: Четверг, 22.Окт.2015, 22:30 | Сообщение # 71
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Цитатаansavkin ()
выдает ошибки
3. По утечке компрессора. 3.1. Осмотрите водоотделитель (прозрачный стаканчик, расположен в глубине сзади с левой стороны). Чтобы его достать, необходимо снять (приподнять) верхнюю крышку с вентиляторами, разобрать контур из трубок. У него гниет иголка сброса конденсата, стравливаемый в поддон компрессора. При указанных мото-часах лучше полностью заменить вместе с фильтром. 3.2. Осмотрите внимательно осушитель (серая трубка, расположенная спереди снизу), на предмет трещин. Осушитель можно и подклеить, но лучше заменить, если есть какие-либо подозрения. Иногда он разрушается внутри. 3.3. Фильтры лучше все заменить. Часто трескаются пластмассовые в районе резьбового соединения. 3.4. Как правило, датчик давления на плате редко выходит из строя. Как раз ошибка AE1609, говорит о том, что датчик измеряет неправильные пределы давления внутри аппарата из-за утечки в общей системе компрессора, нежели это говорит о его неисправности. Но, бывает и он дохнет. Последующие вспомогательно-информационные ошибки AE1611 (утечка) и AE1704 (ошибка подсчета таймера времени срабатывания старта), как правило, ошибки идущие вслед за главной- AE1609.
Сообщение отредактировал good_knight - Четверг, 22.Окт.2015, 22:36
итак, докладываю. произведена замена датчика потока выдоха и заменена мембрана в клапане выдоха. перед пвт откалибровал датчики потока и клапан выдоха. пвт пройдет со второго раза. кстати, заметил, если у быстросъемного разъема шланга кислорода к магистрали кислорода присутствует плохой шарик, который в момент подтестов в пвт при команде "вытащить шланг кислорода из магистрали", застревает и не дает сбросить лишнее давление в системе, подтест не пройдет, потому что датчик давления должен увидеть ноль, которого нет. для этого нужно чем-нибудь острым пихнуть шарик вниз и давление стравится. только после этого, нажимать "акцепт" для продолжения пвт. но лучше заменить разъем на шланге. спасибо всем советующим!
Сообщение отредактировал good_knight - Среда, 27.Апр.2016, 12:53
То есть тест компрессора в ПВТ проходит, но в нормальном режиме работы компресссор не запускается? Забавно. Обычно успешное прохождение ПВТ тождественно исправности данных аппаратов.
Дата: Вторник, 13.Июн.2017, 13:15 | Сообщение # 79
Стажер
У вас сообщений: 18
инженер
OFFлайн
Российская Федерация
москва
а при включение вентиляции ошибки выдает???? это умная техника, она вообще ни когда не молчит - сразу все выдает!!! ошибки звуковые индикацией и в журнале log. Напишите, что он пишет. на ивл компрессор замолкает когда в системе достаточное давление, если включить вентиляцию (работу) давление упадет и компрессор должен включится, если он не включится -должна появиться ошибка! код в студию
Дата: Пятница, 23.Июн.2017, 12:28 | Сообщение # 80
Стажер
У вас сообщений: 7
Техник
OFFлайн
Российская Федерация
Петрозаводск
при включении вентилятора выдает только одну ошибку "Калибровка датчика потока" : Сбой калибровку датчик действительно не проходит,я пробовал. при этом повторюсь вентилятор полностью проходит ПВТ. и в журнале log вроде тоже никаких ошибок нет.
