Дата: Понедельник, 24.Янв.2011, 08:51 | Сообщение # 1
Участник
У вас сообщений: 53
техник
OFFлайн
Казахстан
Павлодар
Здравствуйте. Аппарат Infant Flow SiPAP фирмы Care Fusion, США, для проведения неинвазивной респираторной поддержки у новорожденных в отделениях интенсивной терапии новорожденных и детей, страдающих синдромом дыхательной недостаточности.
ИВЛ при включении пищит самым высоким приоритетом, пишет на экране Е50 и Е54 и не реагирует ни на какие действия. HELP! ...
Проверьте все предохранители на плате зарядки АКБ, насколько я помню она сверху стоит и ее очень легко достать.
Если можно, поподробнее про эту плату. Дело в том, что в моём случае провода от АКБ, от внутреннего сетевого блока питания 15В и выключателя (двойной, коммутирует одновременно напряжение от АКБ и БП на ту же плату) идут на одну плату - в сервиснике она позиционируется как "основная" или материнская. Там же, согласно того же сервисника, расположен стабилизатор, выдающий кучу напряжений: 22В - питание тачскрина, два по 5В - одно для питания аналоговых схем, второе для цифровых, 3,3В - питание светодиодного драйвера, 10В - питание дифусилителей сигналов, поступающих от датчиков/сенсоров, 8,192В - напряжение, поступающее на сами датчики/сенсоры и питание инструментальных ОУ, 4,096В - виртуальная земля для этих ОУ, 6,5В - питание драйверов клапанов. Что это за чудо-стабилизатор я пока не определил (ремонт временно отложен в пользу другого оборудования). На данный момент, как я уже писал ранее, проверены все предохранители на плате. Напряжение от БП 14,9В, от АКБ приходит 12,75В. Аппарат не включается ни от сети, ни от АКБ (после включения и работе только от АКБ напряжение на нём падает до 12,5В). Исправный аппарат включается и работает как только от БП, так и от АКБ разряженного до 12В. Пусть что-то с АКБ, но аппарат должен включаться и работать от БП. (На всякий случай, попробую его заменить, как говорится, чем чёрт не шутит). Сбивает с толку, что с/диод RESET (D10, красный) сначала вспыхивает, а затем начинает подмаргивать, как-будто не хватает напряжения для загорания. Сигнал на него (как и на с/диод STATUS (D8, зелёный)) поступает с основного микроконтроллера, находящегося на этой же плате.
Дата: Четверг, 15.Сен.2016, 08:12 | Сообщение # 42
Стажер
У вас сообщений: 34
бан
OFFлайн
Казахстан
Баняград
Serov-OV, Касаемо стабилизатора, если все напряжения в порядке, разбираться как он работает наверное даже не стоит, т.к. это скорее всего это обычный контроллер питания на ИМС. Вникать что там как нет смысла, ищите пробитые диоды и т.п. до самого преобразователя напряжений. Но, в любом случае, я настоятельно не рекомендую тыкать в аппарат паяльником. Попробуйте перекинуть модули с рабочего аппарата, раз он у Вас есть. Проще заменить всю плату, нежели брать на себя такую ответственность. В моем случае был выбит один из предохранителей на АКБ. Alexium надменный балбес.
Дата: Четверг, 15.Сен.2016, 09:54 | Сообщение # 43
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига
Цитатаstroytserv ()
При включении с/диод STATUS (D8, зелёный) на основной плате не загорается, с/диод RESET (D10, красный) сначала вспыхивает, а затем начинает подмаргивать, как-будто не хватает напряжения для загорания.
Можно попробовать копнуть глубже и без схематики :) Найди даташит на центральный процессор и запусти его в ручную. Как правило включение завязано на сторожевые таймеры-тригера, которые опрашивают всю периферию и датчики и тока после этого запускают процессор и загрузку биоса.
Дата: Четверг, 15.Сен.2016, 12:59 | Сообщение # 44
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация
Котовск
ЦитатаSnowbee ()
Попробуйте перекинуть модули с рабочего аппарата, раз он у Вас есть. Проще заменить всю плату...
А вот этого не получится, т.к. аппараты практически не простаивают, поэтому медики на такое не согласятся (не дай Бог что-нибудь случится, и работать тогда будет нечем). Да, замена платы - это реальный выход, так всегда и делается. Главное, нужно быть уверенным на 200%, что виновница именно она. Но стоимость её будет не просто "заоблачной", а "космической", а денег у больниц на периферии никогда не было в достатке, вот и приходится искать "компромиссы". Какое-то время придётся затратить на поиск цен, плюс больница будет решать что ей делать, ну, а за это время можно побороться "за живучесть аппарата". Надежды его запустить пока не теряю.
Дата: Четверг, 15.Сен.2016, 15:20 | Сообщение # 46
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига
ЦитатаSerov-OV ()
если не возражаете, обращусь к Вам за консультацией по запуску немного позже
В описании всё будет чётко изложено,советую прежде всего найти ногу и померить напряжение на сбросе процессора, это скорее всего и будет включение, да и безусловно напряжения питания процессора. Сердце мне вещует исходя из того что тлеет диод, что виной тригер,который подаёт референсное(5 вольт как правило ) напряжение на сброс, но может это просто мои фантазии :) Раньше в сервисах которые мне выдавали,так было подробно описано устройство и принцип работы, в отличие от современных мануалов, и заказать у производителя можно было даже резисторы и кондёры... На некоторых аппаратах присутствуют даже два однотипных проца, один из которых именно сторожевой и только после опроса всех узлов и периферии запускается основной.
Дата: Четверг, 13.Июл.2017, 14:04 | Сообщение # 47
Стажер
У вас сообщений: 21
электромеханик по мед. оборудованию
OFFлайн
Российская Федерация
Россия

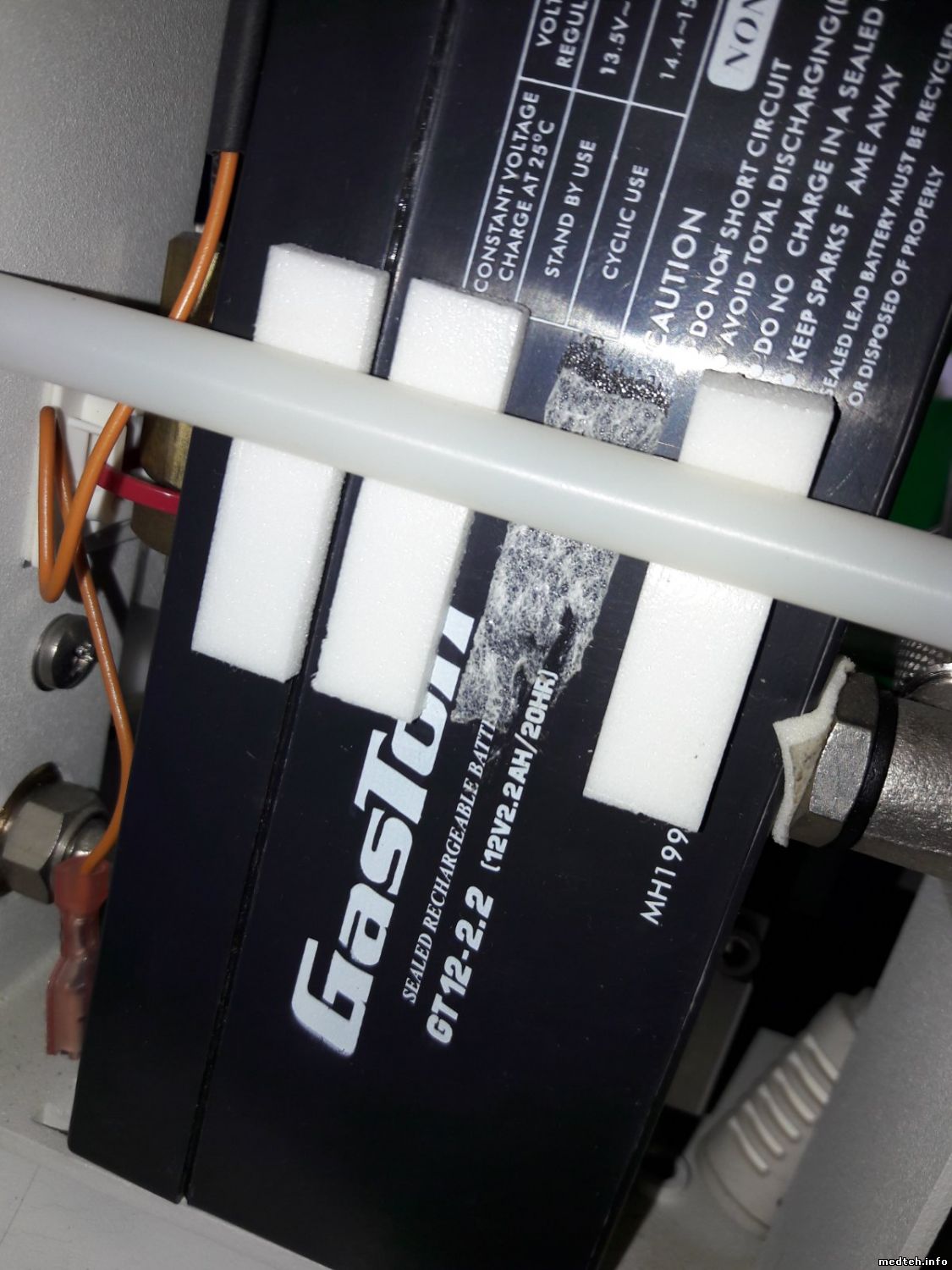

Подскажите, кто знает, какие батареи стоят в аппарате. Выдаёт ошибку "Е20" ,аппарату 10 лет, явно нужно менять батарею... Медики слёзно просят аппарат не забирать к себе в сервис. Поэтому нужно иметь с собой батареи , чтобы поменять на месте...
советую прежде всего найти ногу и померить напряжение на сбросе процессора, это скорее всего и будет включение, да и безусловно напряжения питания процессора.
Замена IC9 DS1813-5 ничего не дала. Пришлось досконально знакомиться с работой материнской платы. Виновником отказа оказался шлейф, идущий от материнки к индикатору. Дело в том, что процессор IC18 контролирует не только наличие и величину питающих напряжений, вырабатываемых стабилизаторами, но и сигналы, идущие от запитываемых устройств. Только при наличии всех сигналов процессор даёт команду на включение аппарата. Спасибо всем, кто откликнулся.
Сообщение отредактировал Serov-OV - Среда, 01.Ноя.2017, 23:03
Дата: Пятница, 25.Май.2018, 17:39 | Сообщение # 50
Стажер
У вас сообщений: 13
Инженер по ремонту
OFFлайн
Российская Федерация
Москва
Добрый день! Подскажите, на счёт процедуры калибровка давления по 0 и 10 см H2O. Дернул черт, нажать на эту кнопку, по 0 см откалибровался, нажал на 10, он также, как я понял принял значение то же, что и по 0 см. и начал визжать и щелкать клапаном сброса давления. и ничего его не может успокоить. Кто-то производил эту калибровку? Очень хочется вернуть все на свои места. Заранее спасибо.
Дата: Суббота, 26.Май.2018, 14:40 | Сообщение # 52
У вас сообщений: 202
инженер по ремонту
OFFлайн
Российская Федерация
Приморский кр.
Musiman, самый точный прибор для подобных работ это U-образник. На миллиметровку крепишь две стеклянные трубки ,внизу соединяешь резиновой, заполняешь водой и грушей даешь давление. Только учти, когда давишь 5см в этой трубке, то это будет соответствовать 10см в другой к прибору.
Дата: Вторник, 29.Май.2018, 00:35 | Сообщение # 53
Стажер
У вас сообщений: 13
Инженер по ремонту
OFFлайн
Российская Федерация
Москва
jackhash3, nik_nik, фуф! как я рад, что есть обратная связь и тема жива! спасибо огромнейшее за советы! "..и трубки подсоединенной к аппарату..." - имеется в виду тонкая трубка к порту "Pprox"? nik_nik, понял, постараюсь сделать хорошо.
Вопрос: а быть может имеется чудо кнопка/джампер по возврату к заводским настройкам?
Дата: Вторник, 29.Май.2018, 10:10 | Сообщение # 54
У вас сообщений: 243
ремесленник
OFFлайн
Латвия
Рига
ЦитатаMusiman ()
имеется в виду тонкая трубка к порту "Pprox"?
Обычную магистраль от использованного комплекта генератора. Далее Цифровой измерить давления. Обычный шприц от Брауна 50 кубов на выходе обратный клапан,что бы не было обратного давления на поршень. Поршень закручиваю чтобы не перебрать с давлением. И всё через тройник в порт проксимального сенсора
Сообщение отредактировал SeniorJunior - Вторник, 29.Май.2018, 10:18
Дата: Понедельник, 02.Мар.2020, 10:38 | Сообщение # 55
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация
КАЛУГА
Добрый день. Опять вопрос по датчику. Не калибруется на 21 пр. (пишет ошибку Е-51) Если отключить кислород- калибровка проходит.Калибровка 100 пр. проходит (при подаче кислорода) При пуске все ОК. но не регулируется кислород (всё время показывает 100 пр.). Прошу помощи ...
Дата: Понедельник, 27.Апр.2020, 19:21 | Сообщение # 56
Стажер
У вас сообщений: 24
Инженер по ремонту медтехники
OFFлайн
Российская Федерация
Симферополь
Добрый день всем! У кого-нибудь была неисправность аппарата с кодом Е23 (Напряжение питания клапанов устройства управления превышает пределы). Напряжение на электромагнитах клапанов +5,5В (удается померять при включении, когда аппарат проходит тест), после этого все электромагниты щелкают, напряжение снимается и выходит ошибка Е23. Благодарю всех за помощь
Дата: Вторник, 28.Апр.2020, 23:48 | Сообщение # 57
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация
Котовск
С ошибкой Е23 не сталкивался, но, по-моему, на драйверы клапанов идёт 6,5В (контрольная точка ТР9, а дальше напряжение идёт через F3 и F6). Туда же, на драйверы, (опять же, могу ошибаться) идёт 10В (15В на IC21, с неё 10В - контрольные точки ТР68 и ТР67 - на разъём DB15).
Дата: Понедельник, 20.Июл.2020, 12:34 | Сообщение # 59
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация
КАЛУГА
Здравствуйте. Тема актуальна. Поменял датчик. Калибровка прошла. Через 3-и месяца картина повторилась (не калибруется на 21 пр., пишет ошибку Е-51). Если отключить кислород - калибровка проходит. Калибровка 100 пр. проходит (при подаче кислорода). При пуске всё ОК. Но не регулируется кислород (всё время показывает 100 пр.). Похоже, что не регулируется подача кислорода. По рекламации поменяли датчик. И новый ведёт себя аналогично ...
Не понятно, как регулируется подача кислорода на датчик. Кислород и воздух идут на прямую на блок, в который вкручивается датчик. Когда крутишь регулировку кислорода ничего не меняется, ни на индикаторе, ни по звуку ...
Дата: Вторник, 21.Июл.2020, 12:07 | Сообщение # 62
Стажер
У вас сообщений: 23
лаборатория
OFFлайн
Российская Федерация
Пермь
Здесь может быть 2-е причины: 1. Разница давлений кислорода и воздуха больше 1,5 атм. В этом случае, блендер не может выровнять давление. 2. На блендере есть такие прямоугольные железяки 4-е штуки, в них стоят 2 мембраны, которые давят на шарики. Надо их располовинить и посмотреть на сёдла шариков. Возможно, коррозия или мусор. Также надо проверить целостность этих мембран.
Вообще, для блендера есть сервисный набор кат. №10003, заказывается в ООО ЦПМ, но там нет шариков.
Дата: Вторник, 21.Июл.2020, 23:56 | Сообщение # 64
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация
Котовск
yzist, про то, откуда поступает воздух, спросил не зря.
Цитатаyzist ()
Не калибруется на 21 пр. (пишет ошибку Е-51) Если отключить кислород- калибровка проходит.Калибровка 100 пр. проходит (при подаче кислорода) При пуске все ОК. но не регулируется кислород (всё время показывает 100 пр.).

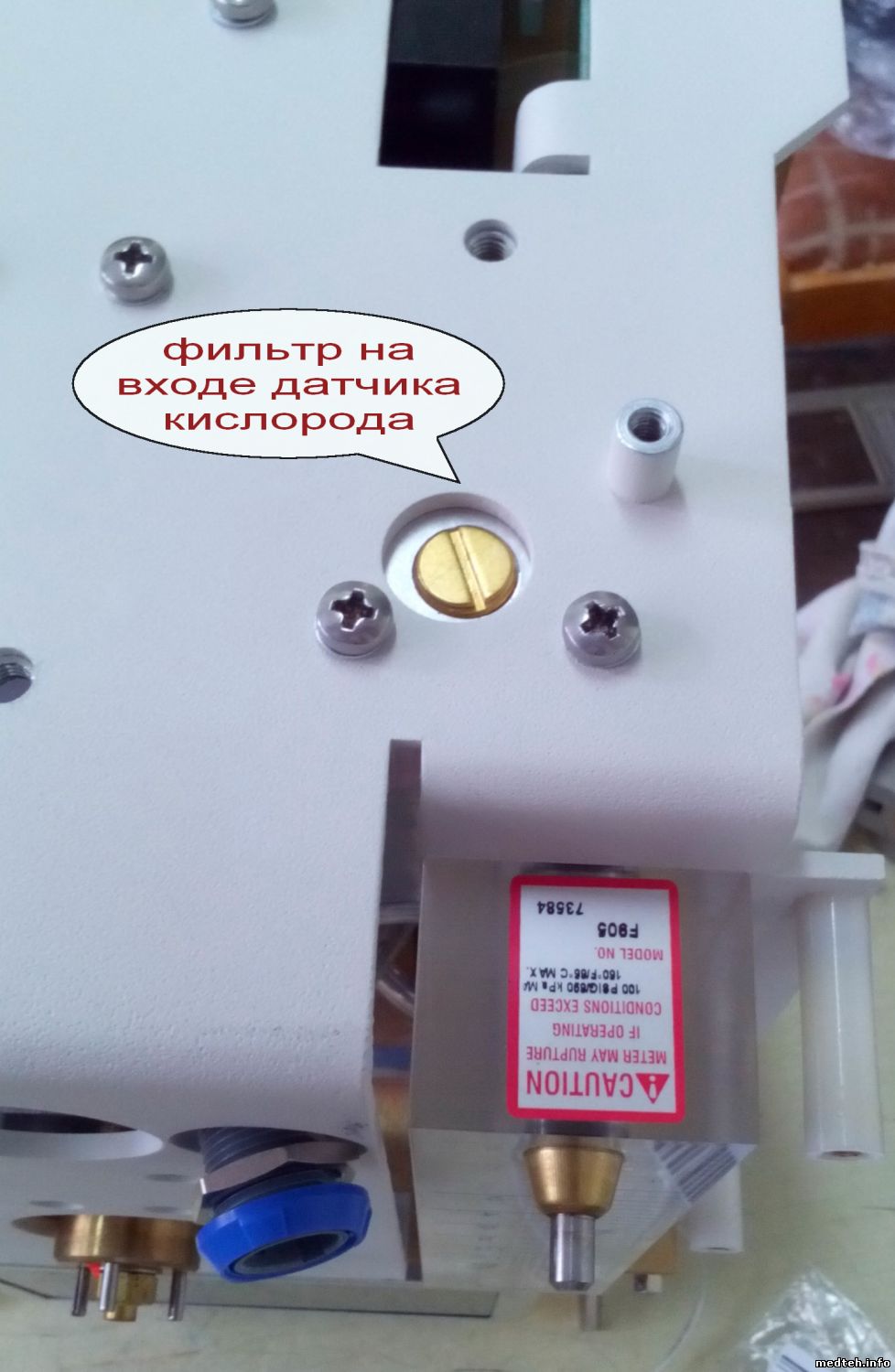

Решение проблемы нужно искать не в канале кислорода, а канале воздуха. Оговорюсь сразу, именно на этом аппарате с такой проблемой не сталкивался, зато неоднократно сталкивался с таким проявлением на ИВЛ Fabian. Компрессор, как бы он хорошо не работал, всё равно гонит влагу и "сажу" - продукт "жизнедеятельности" разваливающегося подшипника. От этого забиваются фильтры начиная от того, что стоит в штуцере. Ну, а дальше, грязь и влага попадают в смеситель. На всякий случай расскажу как решалась проблема на ИВЛ Fabian (проявление отказа один в один как у Вас). 1. Разборка и промывка смесителя изопропиловым спиртом, само собой сначала чистились фильтры (смеситель на Infant Flow малоразборный, поэтому сильно рискуете). 2. По недосмотру медиков (не слили воду из ловушки) аппарат "хлебнул" воды, смеситель без разборки удалось высушить на батарее за два дня. 3. Был неисправен датчик давления по воздуху на плате управления смесителем. На фото фильтры по кислороду на Infant Flow, и такие же должны стоять по воздуху.
Смеситель на InfantFlow вполне себе разборный. Естественно, желательно сделать ТО там как раз все фильтры меняются. На воздух в IFS стоит влагоотделитель, он прозрачный, надеюсь грязь видна.
Дата: Четверг, 23.Июл.2020, 20:18 | Сообщение # 66
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация
КАЛУГА
Друзья спасибо за содействие.Когда я пришел в роддом аппАрат перевезли в другой ПИТ. Я проверил давление О2 5 бар по воздуху на компрессоре 4.5 Включил аппарат и все чудным образом штатно откалибровалось и о2 стал регулироваться. Я считаю что разница в давлениях газов была причиной . Я по своей невнимательности забраковал хороший датчик(его поменяли поставщики) кстати вспомнил что АРАБЕЛА также не калибровалась по этой причине.
