ИВЛ Neftis
KAIIImarikДата: Четверг, 10.Фев.2011, 12:33 | Сообщение # 1
Стажер
У вас сообщений: 19
инженер
OFFлайн
Российская Федерация

Спб
Добрый день коллеги.
Прошу помощи, сил нет воевать с этими аппаратами.
Итак, аппарат ИВЛ Neftis (Франция) 2005 г.в.
Проблема в том, что он не может запомнить данные о калибровке. Калибровку провожу 100% правильно. Самое, что меня беспокоит, что когда включаешь вентиляцию, то он пишет, что пациент отключен, соответственно, это свидетельствует о том, что там большая утечка, которую я не наблюдаю.

alexmanДата: Четверг, 16.Фев.2012, 21:11 | Сообщение # 2
Стажер
У вас сообщений: 28
инженер Волыньмедтехники
OFFлайн
Украина

Луцк
KAIIImarik, а расскажи как проводить калибровку. У меня такой аппарат выдает ошибку 54 (Ошибка в вентиляторе). Может знаеш куда копать? И еще по твоему случаю, на материнской плате (она за передней панелью) есть литиевая батарейка, может у тебя подсела.

AlexiumДата: Четверг, 16.Фев.2012, 21:24 | Сообщение # 3
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
alexman,

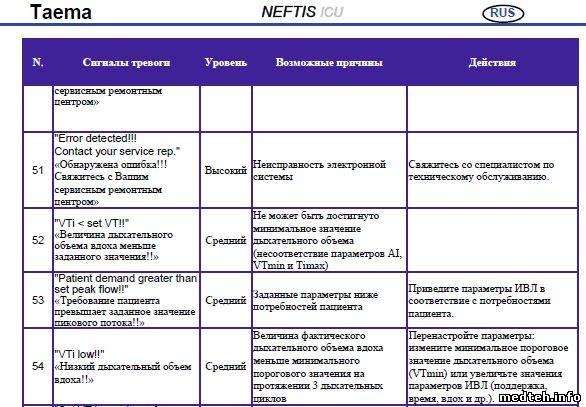

Ошибка 54 - "VTi low!!" «Низкий дыхательный объем вдоха!!» - Величина фактического дыхательного объема вдоха меньше минимального порогового значения на протяжении 3 дыхательных циклов?
Вы про это?

alexmanДата: Четверг, 16.Фев.2012, 23:18 | Сообщение # 4
Стажер
У вас сообщений: 28
инженер Волыньмедтехники
OFFлайн
Украина

Луцк
Прошу прощения. Ошибка 53 (Ошибка в вентиляторе).

AlexiumДата: Четверг, 16.Фев.2012, 23:59 | Сообщение # 5
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Ошибка 53 "Patient demand greater than set peak flow!!"
«Требование пациента превышает заданное значение пикового потока!!»
Заданные параметры ниже потребностей пациента
Приведите параметры ИВЛ в соответствие с потребностями пациента.????

Вызывайте "взрослых", самостоятельно вам не справится.

Речь о Taema NEFTIS? Сервисные ошибки вентилятора 48-51. Больше не гадайте - читайте пользовательскую документацию. Делайте проверки из инструкции пользователя. Вот эту информацию и озвучивайте. Сделайте снимок экрана с ошибкой. Гадать что-там у вас бесполезно.

alexmanДата: Вторник, 21.Фев.2012, 22:53 | Сообщение # 6
Стажер
У вас сообщений: 28
инженер Волыньмедтехники
OFFлайн
Украина

Луцк
Alexium. Согласно инструкции по эксплуатации которая шла в компекте Ошибка 53 (Ошибка в вентиляторе). А неисправность нашол без "взрослых", обрыв диода в инверторе лампы посветки дисплея. процессор контролирует исправность инвертора.

AlexiumДата: Вторник, 21.Фев.2012, 23:25 | Сообщение # 7
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Замечательно что вы углядели на "слепом" дисплее ошибку. Мне бы ваше зрение и интуицию (сопоставить такие сложные факты как отсутствие подсветки и ошибку ИВЛ).

eksanДата: Пятница, 04.Янв.2013, 12:56 | Сообщение # 8
Стажер
У вас сообщений: 8
speh
OFFлайн
Украина

tuhytik
Здаствуйте Подскажыте пожалуста 0шибка вентелятора 034

AlexiumДата: Пятница, 04.Янв.2013, 13:10 | Сообщение # 9
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
034 - O2 solenoid valve (8) fault
Check connections. If necessary, replace O2 solenoid valve (8).

eksanДата: Пятница, 25.Янв.2013, 16:23 | Сообщение # 10
Стажер
У вас сообщений: 8
speh
OFFлайн
Украина

tuhytik
Подскажыте пожалуста 0шибка вентелятора 004

AlexiumДата: Пятница, 25.Янв.2013, 18:43 | Сообщение # 11
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
PEEP solenoid valve fault/leak.

angelsvДата: Понедельник, 04.Мар.2013, 14:12 | Сообщение # 12
Стажер
У вас сообщений: 31
Медтехник
OFFлайн
Украина

Донецк
Может лучше инструкцию выложить? blush
Будет более информативно, чем описывать каждую ошибку...

SibulbaДата: Четверг, 14.Мар.2013, 22:05 | Сообщение # 13
Участник
У вас сообщений: 124
Инженер
OFFлайн
Украина

Киев
Да, я тоже был бы весьма признателен за инструкцию на вышеупомянутый аппарат drinks

SibulbaДата: Понедельник, 18.Мар.2013, 13:36 | Сообщение # 14
Участник
У вас сообщений: 124
Инженер
OFFлайн
Украина

Киев
Поступил в ремонт Taema Neftis ICU.
Неисправность - 034 - O2 solenoid valve (8) fault.
Соленоидный клапан исправен, ключ на MOSFETe исправен, при переходе в режим 100% О2 на затворе ключа никого нет.
В сервисном меню вызвал подозрение параметр 5V SAUV co значением DEF. Может кто знает что это за 5 вольт и где их искать? В сервис мануале на скриншоте сервисного меню значение данного параметра - ОК. Блок питания исправен, все выходные напряжения, в том числе 5 вольт, в норме.
Не сталкивался ли кто с подобной проблемой?

SibulbaДата: Среда, 20.Мар.2013, 13:23 | Сообщение # 15
Участник
У вас сообщений: 124
Инженер
OFFлайн
Украина

Киев
Третий день поиска неисправности.....

Решил проследить путь сигнала управления кислородным клапаном от процессора до самого клапана. Поскольку схем само собой разумеется нет, то решил начать от обратного, от ключевого MOSFETa до процессора.

1. Actuators board. Здесь находятся ключи всех клапанов и куча компараторов. При детальном исследовании оказалось, что каждый клапан, в т.ч. и кислородный включены через низкоомные токоизмерительные резисторы, т.е. система при тестировании может определить ток катушек каждого клапана и сделать вывод: норма, КЗ, обрыв. Как бы это можно было реализовать программно? Видимо так - при подаче питания система поочередно подает сигнал определенной длительности (превышающий время переходного процесса в катушках) на каждый клапан и при этом измерят токи потребления катушек. Если ток в диапазоне допустимых отклонений, то тест пройден, а если нет, то выдаем на экран сообщение о неисправности соответствующего клапана и блокируем его работу.

Что превично, импульс тестового включения клапана или "ответ" микроконтроллеру о величине тока в форме аналогового сигнала? Абсолютно логично, что импульс тестового включения. Опираясь на вышеизложенные рассуждения, исключаем из рассмотрения схему "ответа" и начинаем поиск пути прохождения тестового сигнала.

Ни при включении, ни при попытках регулировать процент кислорода на затворе ключевого мосфета кислородного клапана нет абсолютно ничего (проверено хорошим осцилографом). Сигнал на затвор подается с выхода компаратора на ОУ. Потенциал неинвертирующего входа ОУ определяется состоянием одновременно трех полевиков, два из которых управляются еще двумя компараторами, а один подключен к выходу NE555...... Распутав всю эту иерархию компараторов и ключей на полевиках имеем следующее - с процессорной платы на актуатор боард для включения кислородного клапана должны прийти три сигнала: синхронизация на 555, разрешение на коммутацию клапанов и непосредственно сигнал включения кислородного клапана. Первые два сигнала присутствуют а вот последнего нет ни при каких условиях. Подаем на вход платы сигнал включения искусственно - клапан срабатывает. Копаем дальше....

2. Процессорная плата. После прозвонки дорожек имеем следующее - сигнал включения клапана О2 должен возникать на 156 ножке микроконтроллера МС68376BACFT20 и через полевик проходить на актуатор боард. Сигнала на этой ножке нет ни при старте, ни при каких других условиях. Все напряжения питания микроконтроллера в норме в т.ч. и опорное на ADC, генерация на кварце есть. Логично, что контроллер рабочий, поскольку все остальные клапана он коммутирует весьма успешно. Аппарат включается, кричит об ошибке 034, но при этом на воздухе выдает нужные объемы и нужные давления. Невозможно только создать требуемую концентрацию кислорода по причине невозможности коммутации кислородного клапана.

Одолевает пессимизм относительно дальнейшего копания unknown

w3erДата: Воскресенье, 31.Мар.2013, 21:19 | Сообщение # 16
Стажер
У вас сообщений: 15
инженер
OFFлайн
Украина

Киев
В больничке есть четыре Нефтиса. Так вот, во время их работы, происходит замена балонов кислорода в будке. Один аппарат поставили давно, три - лет 5 назад. Так вот, этот один - ему всеравно -он дальше пашет всегда, а вот следующие три, начинают орать 034. Вырубил - врубил прошел тест - пашут, но немного - максимум до замены балонов О2. По ходу клапана О2 - бракованы. Подскажите где их берут и за какие деньги.

AlexiumДата: Воскресенье, 31.Мар.2013, 22:01 | Сообщение # 17
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (Sibulba)
Неисправность - 034 - O2 solenoid valve (8) fault.

Вот мне интересно, если в процессе тестирования процессор обнаруживает - клапан О2 закрыт, а на выходе есть давление больше атмосферного или есть какой-либо поток кислорода (или так показывает датчик флоу-сенсора), то какую ошибку он будет писать??? Или ситуация, давление кислорода на входе одно, а на датчике давления флоу-сенсора чуть больше - что за ошибку он будет индицировать???

ЕвгенийДата: Вторник, 20.Авг.2013, 10:44 | Сообщение # 18
Стажер
У вас сообщений: 7
инженер-медтехник
OFFлайн
Российская Федерация

Коллеги! Аппарат ИВЛ Neftis фирмы Taema старой модели, около 2000 года выпуска. В сервисных сообщениях просит провести калибровку (Run maintenance calibration) и провести тесты (Run interactive tests). По поводу калибровки в инструкции ничего не сказано, а по поводу тестов написано, но у меня ничего не получается, не могу вывести окно запроса тестов. Что делать? Помогите!!!

ingalintuДата: Пятница, 23.Авг.2013, 14:16 | Сообщение # 19
Заглянувший
У вас сообщений: 1
менеждер по продукту
OFFлайн
Российская Федерация

Москва
Проще связаться с представительством Air liquide Medical Systems (новое наименование Taema): (495) 641-28-98, Игорь Яламов, технический специалист, Igor.YALAMOV@airliquide.com

Fish_kaДата: Среда, 04.Дек.2013, 10:49 | Сообщение # 20
Стажер
У вас сообщений: 4
Инженер
OFFлайн
Украина

Киев
Парни, может кто подскажет, что делать с ошибкой 75. Неожиданно появилась и не хочет исчезать.

begun_aДата: Среда, 04.Дек.2013, 19:33 | Сообщение # 21
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация

Краснодар
Цитата Fish_ka ()
что делать с ошибкой 75

По всей видимости менять микропроцессорную плату


Сообщение отредактировал begun_a - Среда, 04.Дек.2013, 19:34

Fish_kaДата: Четверг, 12.Дек.2013, 23:54 | Сообщение # 22
Стажер
У вас сообщений: 4
Инженер
OFFлайн
Украина

Киев
Логично, только где ж ее можно взять ?

ozon02Дата: Вторник, 17.Дек.2013, 08:55 | Сообщение # 23
Стажер
У вас сообщений: 12
Инженер по обслуживанию и ремонту
OFFлайн
Российская Федерация

Большой
Цитата KAIIImarik ()
Калибровку провожу 100% правильно.

Автор, если заглядываешь и не трудно - опишите процедуру калибровки. Может кто еще в состоянии описать?

Fish_kaДата: Понедельник, 06.Янв.2014, 00:40 | Сообщение # 24
Стажер
У вас сообщений: 4
Инженер
OFFлайн
Украина

Киев
Ребята, может у кого была такая проблема: аппарат долгое время просто стоял и у него села батарейка на процессорной плате. Сейчас аппарат не проходит внутренний тест после включения и циклически пытается его пройти. Что делать?

SibulbaДата: Понедельник, 08.Фев.2016, 23:15 | Сообщение # 25
Участник
У вас сообщений: 124
Инженер
OFFлайн
Украина

Киев
Не сталкивался ли кто с ошибкой 44? В сервисном мануале номер этой ошибки не упоминается. Аппарат включается, успешно проходит все тесты, но после начала вентиляции возникает ошибка 44.

murchДата: Вторник, 20.Сен.2016, 17:34 | Сообщение # 26
Стажер
У вас сообщений: 5
Инженер по медицинской технике
OFFлайн
Украина

Киев
Подскажите, пожалуйста, выдает ошибку 006. В чем может быть проблема?

AlexiumДата: Вторник, 20.Сен.2016, 19:37 | Сообщение # 27
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата Sibulba ()
Не сталкивался ли кто с ошибкой 44? В сервисном мануале номер этой ошибки не упоминается.

В пользовательскую загляните -

AlexiumДата: Вторник, 20.Сен.2016, 19:40 | Сообщение # 28
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата murch ()
выдает ошибку 006.

----------
6026949.pdf (181.8 Kb)

murchДата: Среда, 21.Сен.2016, 21:19 | Сообщение # 29
Стажер
У вас сообщений: 5
Инженер по медицинской технике
OFFлайн
Украина

Киев
Т.е. необходимо заменить турбину? Аппарат почти не работал. Простоял 8 лет.

AlexiumДата: Среда, 21.Сен.2016, 21:56 | Сообщение # 30
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата murch ()
Т.е. необходимо заменить турбину?

Сначала проверить.

murchДата: Пятница, 30.Сен.2016, 10:13 | Сообщение # 31
Стажер
У вас сообщений: 5
Инженер по медицинской технике
OFFлайн
Украина

Киев
А как ее правильно проверить? При запуске теста на аппарате, турбина стартует но через 3 секунды останавливается. Напряжение на контактах поднимается до 16В и сразу падает до 6В. Хотя при отключенной турбине на контактах 24В.

AlexiumДата: Пятница, 30.Сен.2016, 11:51 | Сообщение # 32
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Может блок питания не держит нагрузку, или турбина "клинит"

murchДата: Суббота, 01.Окт.2016, 13:03 | Сообщение # 33
Стажер
У вас сообщений: 5
Инженер по медицинской технике
OFFлайн
Украина

Киев
Турбина вращается свободно (без шума и пыли). Просто ошибка 006 появляется сразу после включения. А тестирование турбины происходит в процессе автонастройки.

AlexiumДата: Суббота, 01.Окт.2016, 16:50 | Сообщение # 34
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Вы блок питания проверили?

ksg37Дата: Вторник, 31.Янв.2017, 12:02 | Сообщение # 35
Стажер
У вас сообщений: 13
Начинающий
OFFлайн
Российская Федерация

Иваново
Здравствуйте. Поделитесь пожалуйста сервисником на Taema Neftis ( та что с монохромным дисплеем).

gerasymovskyiДата: Среда, 27.Сен.2017, 10:01 | Сообщение # 36
Заглянувший
У вас сообщений: 2
Сервисный инженер
OFFлайн
Украина

Киев
Коллеги ! Аппарат Taema Neftis, как убрать ошибку, с батареей все ок, заряжается и держит заряд, но на дисплее есть сообщение ошибка 074, тех.обслуживание батареи ?

Сообщение отредактировал gerasymovskyi - Среда, 27.Сен.2017, 10:01

KwonДата: Вторник, 05.Фев.2019, 11:14 | Сообщение # 37
Заглянувший
У вас сообщений: 1
engineer
OFFлайн
Украина

Kyiv
Fish-ka, проблема с цикличной ошибкой прохождения внутреннего теста решилась?
Если да, то каким образом?

ururuДата: Вторник, 12.Май.2020, 10:08 | Сообщение # 38
Заглянувший
У вас сообщений: 1
инженер-програмист
OFFлайн
Украина

Киев
Цитата gerasymovskyi ()
Коллеги ! Аппарат Taema Neftis, как убрать ошибку, с батареей все ок, заряжается и держит заряд, но на дисплее есть сообщение ошибка 074, тех.обслуживание батареи ?


Такая же проблема. Поставил новую сборку, заряжаеться, заряд держит, но ошибка не уходит. По сервисмануалу необходимо подключить "хитромудрый" тест-кабель (разъем питания 220В+разъем тревоги), только вот кабеля у меня такого нет.
Может кто имеет распиновку сего кабеля, я думаю сложного ничего там нет, можно и самому сделать, но вот только куда что коммутировать?


Сообщение отредактировал ururu - Вторник, 12.Май.2020, 17:48
