Дата: Пятница, 02.Авг.2019, 14:05 | Сообщение # 361
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Ну ошибок на отказ теста по подачи и отсоединения кислорода я не вижу ... .
6008 - Клавиша удерживалась нажатой дольше, чем ожидаемо. 1. Проверьте, что кабель клавиатуры надежно соединен с печатной платой дисплея пользовательского интерфейса. 2. Замените клавиатуру. 3. Замените печатную плату контролера. 4. Замените печатную плату дисплея пользовательского интерфейса. Возможно, при тестировании POST была нажата другая клавиша, а не МЕНЮ.
6022 - Отсутствие датчика кислорода или показание вне диапазона. 1. Удостоверьтесь, что датчик кислорода установлен и надежно соединен со жгутом вентилятора. 2. Выполните калибровку датчика FIO2, проверить показания. 3. Замените датчик кислорода.
6004 - Прегражден фильтр вентилятора или не работает вентилятор. 1. Удостоверьтесь, что главный вентилятор работает. 2. Удостоверьтесь, что комнатная температура не слишком низка. Удостоверьтесь, что вентилятор нагрелся и достиг температуры установившегося процесса (после удаления вентилятора из его сборки). 3. Удостоверьтесь, что крышка вентилятора надежно закрыта и что прокладка крышки не порвана. 4. Удостоверьтесь, что клапаны в устройстве не блокированы. 5. Замените фильтр вентилятора по мере необходимости. 6. Проверьте надежность соединения вентилятора/жгута вентилятора. 7. Замените главный вентилятор. 8. Замените узел терморезистора потока воздуха.
6001 - Ошибка программного обеспечения Питание переменным током было потеряно, и батареи настолько разряжены, что все электропитание может быть потеряно. Устройство выключится через 5 минут. См. Раздел 6.2. 1. Восстановите сеть переменного тока, если возможно. 2. Проверьте соединения батареи. 3. Замените батареи (внутреннюю и внешнюю, если установлено) по мере необходимости. 4. Замените печатную плату BBU.
Вывод: 1. 6008 - несущественная ошибка. 2. 6022 - откалибровать или заменить датчик кислорода. 3. 6037- вставить правильно фильтр (внимательно вставить черную крышку) или заменить фильтр, осмотреть микрик. 4. 6004 – осматривать вентилятор с фильтровым вкладышем 5. 6001 – аккумулятор под замену или зарядить в режиме standby. без нормального аккумулятора будет возникать системная ошибка подачи питания переменного тока с платы BBU. если аккумулятор в порядке, смотреть плату. .
Кстати, это могут быть старые ошибки. Нужно произвести стирание старой информации об ошибках в журнале тревог и журнале аварий. Затем вновь войти в сервисное меню и посмотреть, что там появилось из новых.
Сообщение отредактировал good_knight - Пятница, 02.Авг.2019, 14:09
Прошу дать совет по данному аппарату, проблема следующая:
Ошибки в "журнале тестов" (9163, 7213) Поведения аппарата при включении: С подключенным шлангом кислорода к консоли - POST сбой (и аппарат не дает возможности зайти куда либо)
С отключенным шлангом - POST прошел (могу смотреть ошибки и ползать по меню). Смотрю показания датчика давления кислорода, без шланга 326 psi, со шлангом 2526. Согласно мануалу должно быть 2200-2300. Пытаюсь откалибровать, дохожу до этапа отключите шланг = 0 psi на манометре 0, а дальше аппарат меня не пускает.
Пробовал заменить весь кислородный модуль в сборе с другого аппарата, результата не дало.
Дата: Пятница, 16.Авг.2019, 08:01 | Сообщение # 364
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Псков
Аппарат все таки вчера дал провести калибровку, а после провел ПВТ и сейчас он стоит в тестовой работе на мешке. Замена pressure solenoid PCB это лишь один из рекомендованных вариантов, проблема может куда проще чем замена всей платы.
Дата: Понедельник, 19.Авг.2019, 10:38 | Сообщение # 366
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Псков
Цитатаmhalut4 ()
Как получилось? после чего? у меня есть аппарат с такой проблемой
Ничего особенного не делал, на этапе "отключите шланг = 0 psi на манометре 0, а дальше аппарат меня не пускает" оставил его в таком состоянии мин на 15-20 и он пустил меня дальше. Пока аппарат работает в тестовом режиме с периодическим отключением.
9163 - Показания датчика давления регулятора подачи кислорода слишком высоки 1. Проверьте, что давление поставки кислорода не слишком высокое. 2. Калибруйте датчик давления регулятора подачи кислорода. 3. Замените датчик давления регулятора подачи кислорода. 4. Замените сборку регулятора подачи кислорода. 5. Замените печатную плату соленоида давления. 7213 - Сигнал ВЕНТИЛЯТОР НЕИСПРАВЕН активен 1. См. предыдущие диагностические коды в журнале регистрации для корректирующих воздействий. 2. Выполните ПВТ. 3. Замените печатную плату контроллера.
Возможно, необходимо откалибровать/заменить датчик давления кислорода, или заменить регулятор. Если ПВТ прошел, значит всё в порядке. Просто интересно: А что было в журнале тестов? Какое давление идет на аппарат с консоли от кислородной службы?
Сообщение отредактировал good_knight - Среда, 21.Авг.2019, 08:12
Дата: Пятница, 28.Фев.2020, 15:56 | Сообщение # 371
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Псков
Товарищи все приветствую!
Прошу совета как можно проверить объем который доставляется пациенту и соответствует ли он действительности? Например я настроил аппарат так чтобы пациенту поступило 500 мл., а аппарат доставил 450 мл., может ли такое быть?
Дата: Четверг, 30.Апр.2020, 08:50 | Сообщение # 373
Стажер
У вас сообщений: 10
инженер
OFFлайн
Российская Федерация
Ленинск-Кузнецкий
Добрый день! Нужна помощь по аппарату Puritan760 2005г, стоял долго не рабочим, теперь пробую запустить. Заменил фильтры воздушные и аккумулятор внутренний. Почистил оптические датчики поршня.
Проблема следующая: С включением - Сбой POST, горит индикация: тревога, вентилятор неисправен, клапан безопасности открыт. Ошибки в "журнале тестов"- пусто, ничего нет. Зайти на ПВТ или КВТ не могу, нет такой опции. Не могу зайти в сервисное меню, нажимаю кнопку меню и включаю, пишет вы вошли в сервис отпустите кнопку. Далее продолжает тестирование и сбой POST.
Пробовал заменить NVRAM, аппарат включается и просит настроить NVRAM, но зайти в сервисное меню не получается. Может что-то делаю не правильно? Прошу совета. Заранее благодарю.
Сообщение отредактировал медик - Четверг, 30.Апр.2020, 08:55
Дата: Четверг, 30.Апр.2020, 11:35 | Сообщение # 376
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Псков
медик У Вас сервисная документация есть?
1) Для начала нужны коды ошибок с "Журнала тревог" 2) Если Вы меняете NVRAM забейте константы с крышки аппарата 3) В порт кислорода не надо подключать другие газы и смеси
Дата: Четверг, 30.Апр.2020, 11:50 | Сообщение # 377
Участник
У вас сообщений: 83
медтехник
OFFлайн
Российская Федерация
Россия
Цитатамедик ()
Или важно именно кислород?
При самотестировании аппарат проверяет аккумы, конц кислорода, давление и прочие параметры, не помню какие. Если какой-то из параметров не проходит, то аппарат не включится.
Дата: Четверг, 30.Апр.2020, 12:12 | Сообщение # 378
Стажер
У вас сообщений: 10
инженер
OFFлайн
Российская Федерация
Ленинск-Кузнецкий
Сервисная документация есть. 1) "Журнала тревог" пишет пуст, нет никаких ошибок. 2) Знаю что надо вводить константы в NVRAM, но как это сделать? Ни одна кнопка не срабатывает. 3) Хорошо, попробую подать кислород. Как попасть в сервисный режим?
Сейчас выходные, попробую 6 мая. Спасибо за помощь.
Сообщение отредактировал медик - Четверг, 30.Апр.2020, 14:13
Дата: Четверг, 30.Апр.2020, 21:21 | Сообщение # 379
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
Цитатаcerfer ()
При самотестировании аппарат проверяет аккумы, конц кислорода, давление и прочие параметры, не помню какие.
Концентрацию кислорода считает кислородный датчик. Даже если кислородный датчик будет дохлый, то запишет ошибку 6022 в журнал и всё, а POST пройдет.
Цитатамедик ()
Или важно именно кислород?
Для проверки это абсолютно не важно. Датчик давления на кислородном входе видит только давление и всё. Всё правильно делаете. По сабжу: поменяйте плату контроллера (ту, что снизу), а там видно будет. Советчикам: изучайте матчасть лучше.
Сообщение отредактировал good_knight - Четверг, 30.Апр.2020, 21:24
Дата: Пятница, 01.Май.2020, 06:24 | Сообщение # 380
Стажер
У вас сообщений: 10
инженер
OFFлайн
Российская Федерация
Ленинск-Кузнецкий
Всем доброго дня. Датчик кислорода дохлый, но ошибок в журнале нет. Поэтому и подумал, что нужно заменить NVRAM. Питание в памяти скорее уже село. Но константы в новую немогу ввести. Заменить плату можно, но другой такой же аппарат (рабочий), отправили в область на борьбу с "короной". Неизвестно когда и вообще придет ли он обратно. Всем спасибо за советы.
Дата: Пятница, 01.Май.2020, 10:40 | Сообщение # 381
Участник
У вас сообщений: 190
инженер
OFFлайн
Российская Федерация
Пенза
Попробуйте поставить на зарядку на несколько суток (даже, если аккумуляторы заряжены), а чтобы не раздражал аларм, отключите динамик. Иногда помогает.
Вам надо, чтобы прошел Post, а далее - ПВТ(там все решаемо "малой кровью") Рекомендую в данной ветке внимательно читать посты begun_a, все по делу и грамотно, мне помогало.
Сообщение отредактировал sekos - Пятница, 01.Май.2020, 11:12
Дата: Пятница, 01.Май.2020, 19:43 | Сообщение # 383
Участник
У вас сообщений: 190
инженер
OFFлайн
Российская Федерация
Пенза

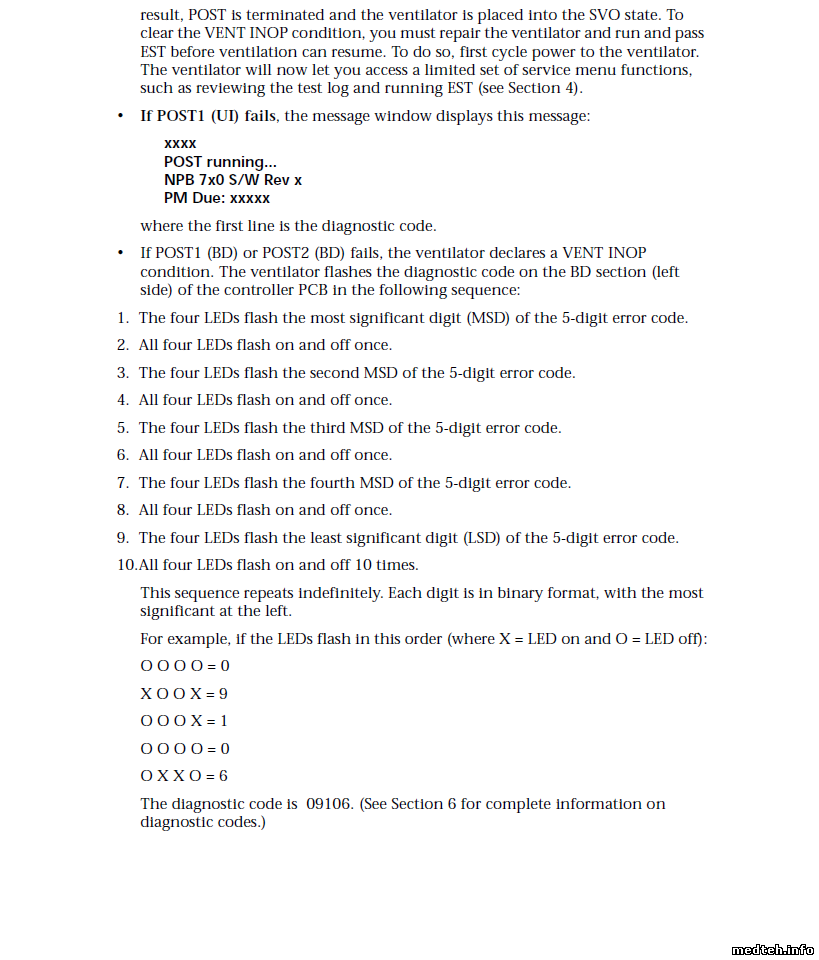

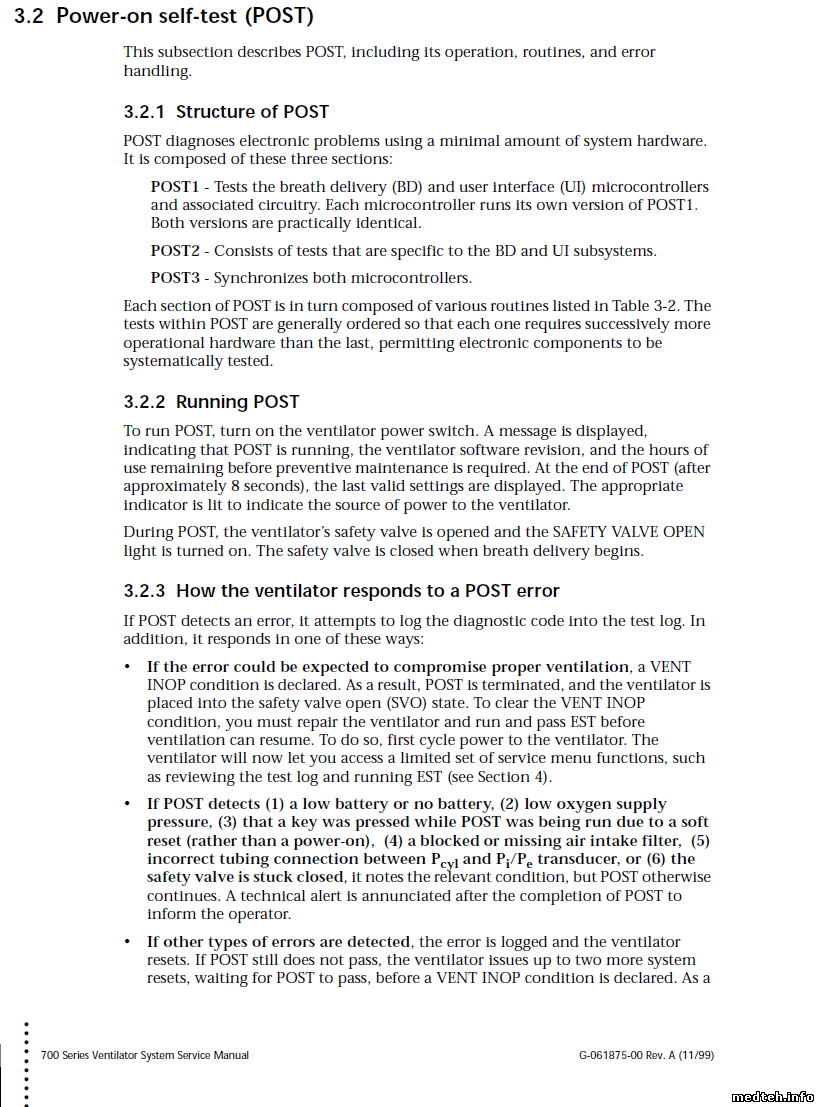

Из мануала: If POST1 (BD) or POST2 (BD) fails, the ventilator declares a VENT INOP condition. The ventilator flashes the diagnostic code on the BD section (left side) of the controller PCB in the following sequence
Дата: Суббота, 02.Май.2020, 07:39 | Сообщение # 384
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Цитатамедик ()
Поэтому и подумал, что нужно заменить NVRAM. Питание в памяти скорее уже село.
Не думаю, что микросхема NVRAM содержит батарейку, скорее всего там флеш-память. Я не сталкивался в своей практике, чтобы этот элемент выходил из строя. Наоборот, производитель говорит, что когда требуется заменить плату контролера, необходимо NVRAM переставить со старой платы на новую. На этой микросхеме, не только константы записаны, но ещё огромная куча параметров, в т.ч. серийный номер, ряд данных обслуживания, ряд данных различных калибровок, ряд данных о конфигурации вентилятора, опции вентилятора, установочные параметры, расширенные данные, регистрация погрешностей, данные КВТ и ПВТ.
Производитель не предусмотрел замену этой микросхемы во внезаводских условиях. Думаю, что если бы там была бы батарейка, которая могла бы сесть, то такая процедура была бы описана в сервис-мануале, а этого нет.
.
Цитатамедик ()
Если аппарат непроходит Post, в сервисное меню попасть можно?
Если аппарат не проходит POST, то он выдаёт ошибку, по которой можно определить причину. Если Вы заменили NVRAM, то причина непрохождения POST возможна в этом. А в сервисное меню при непрохождении POST попасть нельзя.
Сообщение отредактировал begun_a - Суббота, 02.Май.2020, 07:41
Дата: Суббота, 02.Май.2020, 11:25 | Сообщение # 386
Участник
У вас сообщений: 190
инженер
OFFлайн
Российская Федерация
Пенза
У меня, на одном из аппаратов POST проходил через раз. Если проходил POST и ПВТ, оставлял в режиме "ожидание". Аппарат можно было использовать с новыми аккумуляторами, пока ЛПУ искали деньги на новую плату - Pressure solenoid PCB. Диагностировал с помощью донора. На Pressure solenoid PCB стоит ионистор. Одна из моих версий, что проблема в нём(после пары суток во включенном состоянии - POST проходил), но проверить мою версию не удалось. После замены платы - аппарат исправен. Ионисторы стоят и на некоторых других ИВЛ. Может быть они только для Аларм? Кто- нибудь точно знает?
Сообщение отредактировал sekos - Суббота, 02.Май.2020, 11:33
Дата: Суббота, 02.Май.2020, 13:38 | Сообщение # 387
Техник
У вас сообщений: 449
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Цитатамедик ()
Аппарат POST не проходит с родной NVRAM.
Цитатамедик ()
Датчик кислорода дохлый, но ошибок в журнале нет. Поэтому и подумал, что нужно заменить NVRAM.
Если аппарат не проходит POST, то как Вы увидели что в журнале ошибок нет?
. Кстати, если не проходит POST, то я бы в первую очередь заменил АБ. С потерявшими ёмкость АБ аппарат часто POST не проходит и зависает, не выдав ошибки (насколько я помню). Там стоят стандартные батареи 12 В на 7 А-час. Это 1,5- 2 тыс. рублей. Затрата мизер, по сравнению с возможными затратами на ремонт этого аппарата.
Дата: Вторник, 09.Июн.2020, 19:37 | Сообщение # 389
Стажер
У вас сообщений: 11
медтехник
OFFлайн
Российская Федерация
Тобольск
sekos, NVRAM, если поставили "новую", не от производителя, а из магазина или Алиэкспресса. То она пустая - ничего на неё записать/восстановить не получится никак. Только предзашитая нужна. И только для предзашитой работает забивание констант из меню. Ионистор, судя по схеме, работает по каналу датчика давления кислорода, хотя его функция не вполне понятна, вроде, как для сглаживания скачков давления, но без ионистора там тоже всё, как правило, работает.
все получилось. спасибо. POSTпроходит через5 раз 1. после этого при прохождения ПВТ, идет срыв на самотестирование, как при включении. потом опятьPOST не прошел и блокирует допуск к другим проверкам. Что сначаоа смотреть ?
Здравствуйте, господа! Кто сможет помочь? NPB 760 прекрасно проходит все тесты, но при работе останавливается на пациенте через абсолютно рандомное время (это может быть 2 часа или сутки), и выдаёт ошибку 09161-08-2. Описание этой ошибки я не нашёл. Может есть у кого инфа по этому поводу?
