Ремонт датчика SPO2
AltatgenДата: Вторник, 01.Мар.2016, 22:53 | Сообщение # 1
Стажер
У вас сообщений: 33
элмех
На заявках
Российская Федерация

Московская
Монитор DIXION СТОРМ 5900. Родной датчик аппарат не видит. Красный светодиод без пальца мигает, при измерении горит постоянно. Фотоприемник звонится нормально как диод. К родному штекеру подсоединил кабель с напалечником неизвестно от какого аппарата, но новый абсолютно. Вместо 92 % выдает 44%. Может ли быть такая погрешность? Или что-то еще. Чем можно надежно приклеить силиконовые штучки между собой и к конструкции "напалечника"? Всего наилучшего.

spitsynДата: Среда, 02.Мар.2016, 16:51 | Сообщение # 2
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва
фотоприемники бывают разные по конструкции (с общей базой и нет) (2 провода или 3) на тестере и диод и фотоприемник должны показывать переходы (прозваниваться)

spitsynДата: Среда, 02.Мар.2016, 17:18 | Сообщение # 3
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва
http://learn.parallax.com/spo2-sensor-propeller-spin-demo

это ваш

AltatgenДата: Среда, 02.Мар.2016, 19:14 | Сообщение # 4
Стажер
У вас сообщений: 33
элмех
На заявках
Российская Федерация

Московская
Ф/приемник двухпроводной. Звонится как обыкновенный диод (уже писал). На выводах не подключенного никуда ф/пр. 180 млВ, подносишь к горящей лампе - 350 (все DC и Abt). Одна особенность - подключенный к монитору датчик без пальца, помещенного в него для измерения(виден мигающий светодиод), видно по шкале на экране монитора, что имеем на ф/приемнике довольно приличный сигнал (спец. шкала для визуал. силы сигнала), а кривая кислорода в крови реагирует на движени датчике, т.е. он как бы и живой. Как только помещаешь палец внутрь для измерений - прямая линия и сигнализация, что датчик отключен. Не знаю как этот монитор устроен, есть подозрение, что не пашет инфракрасный светодиод. Потому что, ну все есть визуально, а не пашет. Наверное, нет того, что нельзя увидеть (на сам монитор не очень грешу).
Перепаял еще раз неизвестный датчик, результат тот же - погрешность абт 50%.
По вашей ссылке - плата интересная, но чего нет - того и нет. Однако, инфракрасного периода работы ф/приемника как-то не увидел. Может надо синхронизацию другую. Как бы работу и красн. и инфракр. светодиодов одновременно невозможно увидеть.

AlexiumДата: Среда, 02.Мар.2016, 19:46 | Сообщение # 5
Инженер медтехник
На заявках
Российская Федерация

Саратов
Ну как бы - Если включить мозг, мультиметр и камеру на телефоне, то можно всё проверить.
Что-же касается практической части - а ремонт-то целесообразен???
http://ru.aliexpress.com/item....1342ba6

AltatgenДата: Среда, 02.Мар.2016, 20:33 | Сообщение # 6
Стажер
У вас сообщений: 33
элмех
На заявках
Российская Федерация

Московская
Alexium
На Ali именно такой штекер с двумя направляющими. На этот случай есть и Московский адрес на шильдике монитора, без пробок час - полтора. Может немного дороже (может и много), но быстрее. Все равно, за ссылку спасибо, полезно.
Целесообразен - не целесообразен. Целесообразен.
Но как же использовать камеру на телефоне для проверки всей этой штуки?

AlexiumДата: Среда, 02.Мар.2016, 23:21 | Сообщение # 7
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Altatgen ()
Но как же использовать камеру на телефоне для проверки всей этой штуки?

Съездить по
Цитата Altatgen ()
Московский адрес на шильдике монитора, без пробок час - полтора.

И заснять на неё процедуру проверки\ремонта.

creytДата: Четверг, 03.Мар.2016, 06:56 | Сообщение # 8
У вас сообщений: 560
техник
На заявках
Российская Федерация

Кузня
Камера инфракрасный видит гы-гы

у меня все диоды болят

spitsynДата: Четверг, 03.Мар.2016, 13:11 | Сообщение # 9
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва

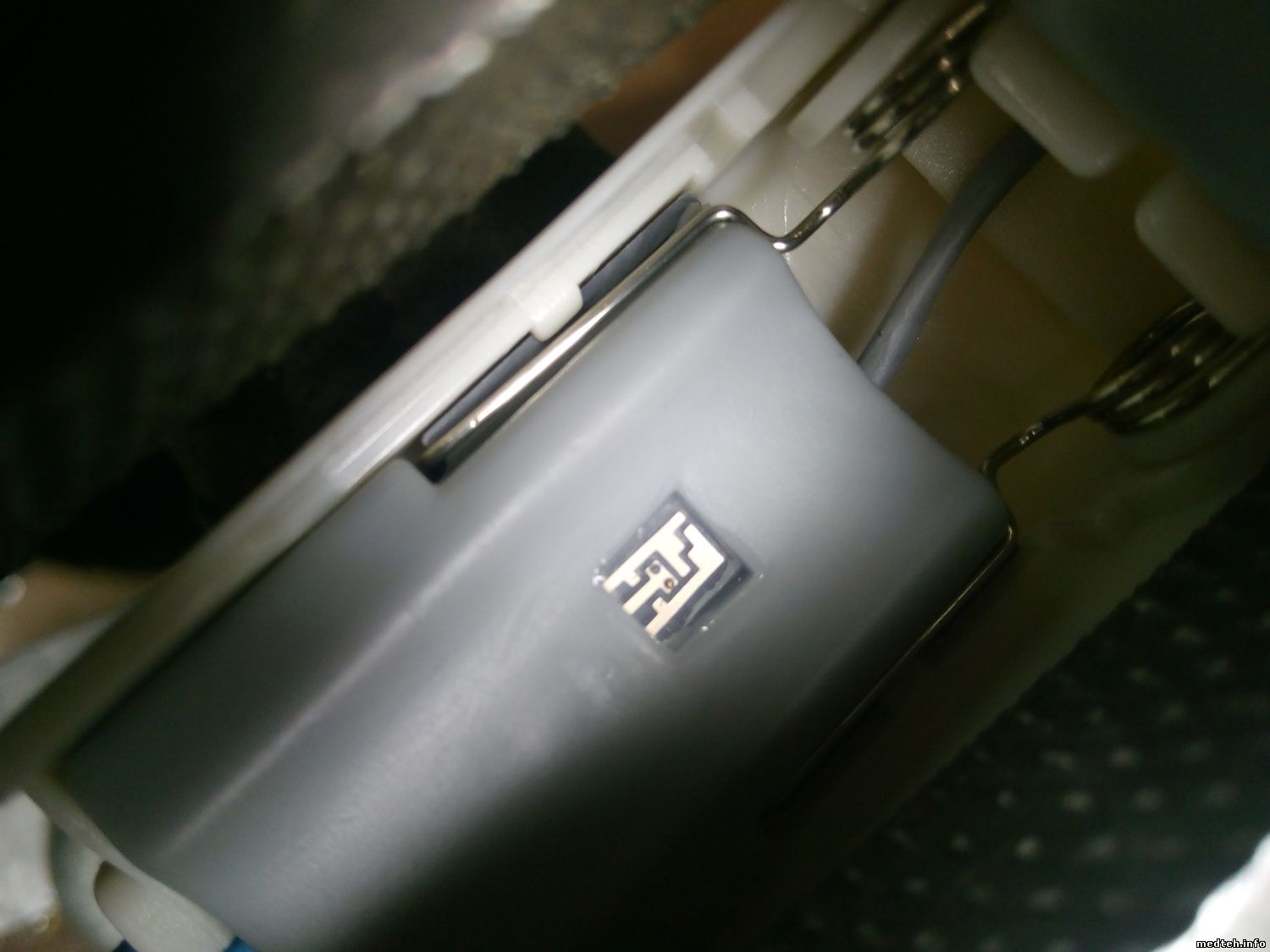

вот фото тут именно 3 контактный фотоприемник!!!! и он по другому работает в отличие от другой модели. Визуально они различаются если посмотреть на среднюю ногу то на ней есть 2 точки (сам элемент) у другого эти точки расположены на разных ногах!!!!! и подключение этих датчиков к монитору разное!!!! так же как и принцип действия у мониторов разный!!!!

spitsynДата: Четверг, 03.Мар.2016, 13:17 | Сообщение # 10
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва
если есть возможность то сфоткайте датчики старый и тот что ставите, скорее всего где то обрыв провода в старом. фотоприемник прозванивается с общей базой (как на фото) по трем ногам, фотоприемник совмещенный (2 провода подключения) прозванивается в 2 направлениях туда как диод обратно как фотоэлемент

spitsynДата: Четверг, 03.Мар.2016, 13:21 | Сообщение # 11
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва
и камеру здесь применять бесполезно!! инфракрасный диод и так здесь светится в красном диапазоне, а фотоприемник камерой не проверишь!!!!

spitsynДата: Четверг, 03.Мар.2016, 13:24 | Сообщение # 12
Стажер
У вас сообщений: 16
инженер
На заявках
Российская Федерация

москва
у вас скорее всего новый датчик именно другого принципа!!! сравните фотоприемники!!!

AltatgenДата: Понедельник, 14.Мар.2016, 21:41 | Сообщение # 13
Стажер
У вас сообщений: 33
элмех
На заявках
Российская Федерация

Московская
Уважаемые, как-то тема перенеслась и я ее потерял. Вообщем, из двух идентичных (родных) датчиков, у одного все-таки, наверное, инфракрасный светодиод не рабочий, а у другого на приемнике "зеленый" вывод обломился у самого основания, получился один с приемлимым значением кислорода. А насчет погрешности в 50 единиц - приемник там двухвыводной, но ничего сказать не могу, пока это уже не горячая проблемма. Всем, кто хотел помочь - спасибо. Счастливо.

Serov-OVДата: Воскресенье, 12.Июн.2016, 00:28 | Сообщение # 14
Завсегдатай
У вас сообщений: 145
медтехник
На заявках
Российская Федерация

Котовск
Цитата Altatgen ()
К родному штекеру подсоединил кабель с напалечником неизвестно от какого аппарата, но новый абсолютно. Вместо 92 % выдает 44%. Может ли быть такая погрешность? Или что-то еще.
Характеристики датчиков сатурации разных производителей:
МРМ:
512D – красный свет 660 нм, инфракрасный свет 940 нм
Другие датчики - красный свет 660 нм, инфракрасный свет 905 нм
Masimo: красный свет 660 нм, инфракрасный свет 940 нм
Nellcor: красный свет 660 нм, инфракрасный свет 890 нм
GE Healthcare: по технологии
TruTrak/TruTrak+/TruSignal: красный свет 600 нм, инфракрасный свет 1000 нм
Причин, на мой взгляд, может быть две:
1.Поскольку частоты разные, следовательно, разные значения сигнала, разный аппаратный алгоритм обработки.
2.Датчики OxiMax имеют встроенный в штепсель чип с памятью, который содержит все необходимые калибровочные данные, необходимые для точной работы.
С большой вероятностью по внешнему виду разъема датчика можно определить производителя:
1. Nellcor Oximax фиолетового цвета - с двумя прорезями
2. Nellcor non Oximax – с одной прорезью
3. Masimo – с четырьмя прорезями
4. Nihon Kohden – прорезь и выступ
5. Datex и Ohmeda – без прорезей

Konstantin-117Дата: Четверг, 29.Сен.2016, 17:54 | Сообщение # 15
Заглянувший
У вас сообщений: 1
техник
На заявках
Российская Федерация

Пущино
Я хочу спросить: Какая модель оксипульсометра имеет датчик минимальных размеров?
Я планирую снимать частоту сердечных сокращений с датчика, закреплённого в ошейнике на шее мышки.
Где можно найти принципиальную схему датчика?
Реально ли подсоединить датчик ко входу обычного кардиографа?
Всех заранее благодарю.

AlexiumДата: Суббота, 01.Окт.2016, 06:40 | Сообщение # 16
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Konstantin-117 ()
Где можно найти принципиальную схему датчика?

В интернете - https://www.google.ru/webhp?s....1%D0%B0
Цитата Konstantin-117 ()
Реально ли подсоединить датчик ко входу обычного кардиографа?

С помощью нормирующего усилителя.

Serov-OVДата: Воскресенье, 02.Окт.2016, 19:20 | Сообщение # 17
Завсегдатай
У вас сообщений: 145
медтехник
На заявках
Российская Федерация

Котовск
Цитата Konstantin-117 ()
Какая модель оксипульсометра имеет датчик минимальных размеров?
Cкорее всего Вам подойдёт неонатальный одноразовый датчик (всегда можно выпросить у персонала в больнице). Ссылка для скачивания https://yadi.sk/d/1FRTDNPMsTKxe. Если этого материала будет мало (в плане выбора) - в интернете полно предложений.
Цитата Konstantin-117 ()
Я планирую снимать частоту сердечных сокращений с датчика, закреплённого в ошейнике на шее мышки.
В этом случае датчик должен работать не "на просвет", как у большинства пулсоксиметрических датчиков, а "на отражение" (такие датчики тоже существуют).
Цитата Konstantin-117 ()
Реально ли подсоединить датчик ко входу обычного кардиографа?
Реально (Вам об этом уже написали), но можно, на мой взгляд, обойтись и обычным частотомером, если применить схему, подобную этим http://www.rlocman.ru/shem/schematics.html?di=144220 http://www.rlocman.ru/shem/schematics.html?di=76594 http://chipenable.ru/index.php/projects-avr/item/35-datchik-pulsa.html, т.е. датчик на шее мыши будет соединён с выносным усилителем тонким проводом.
