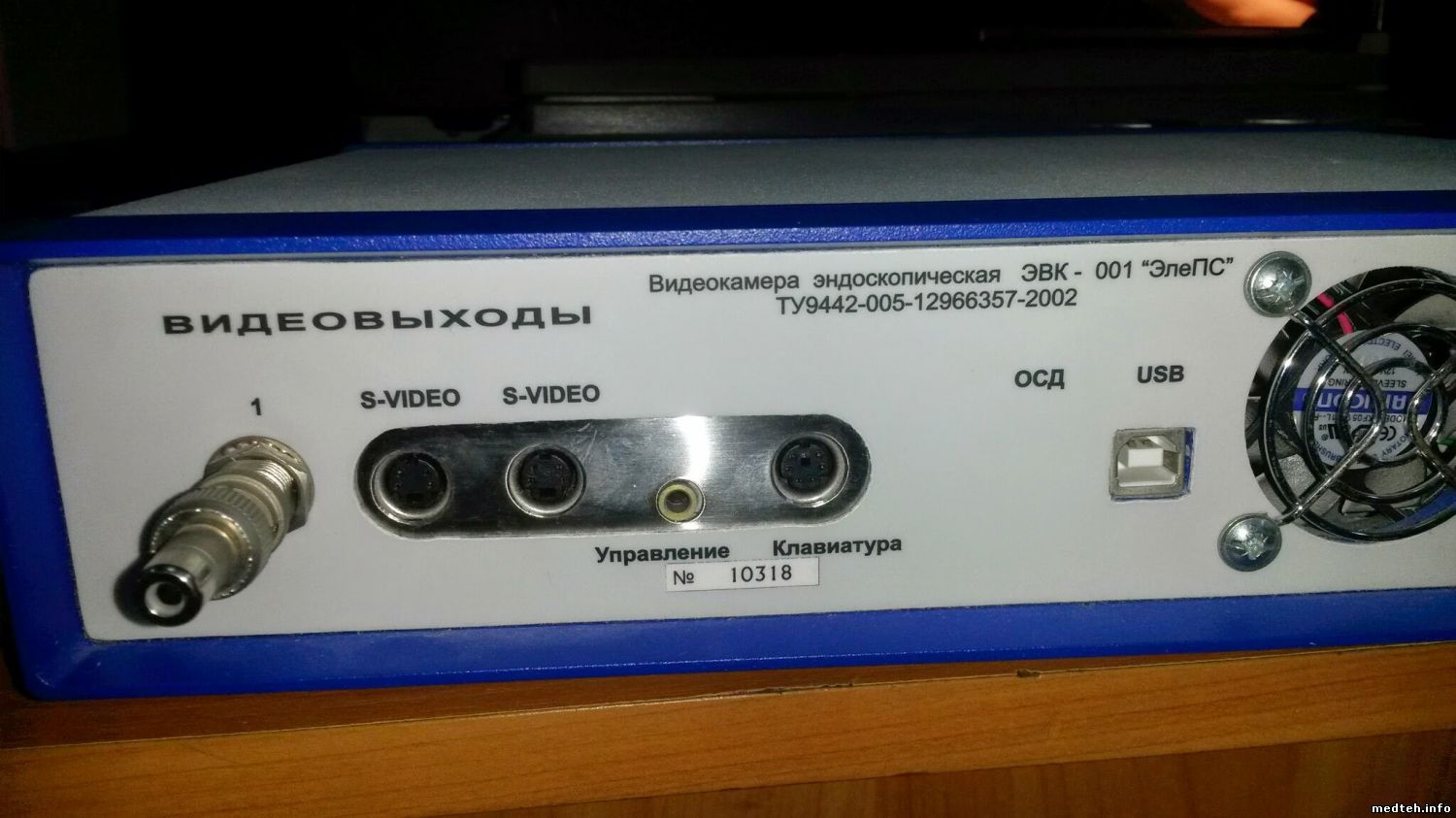

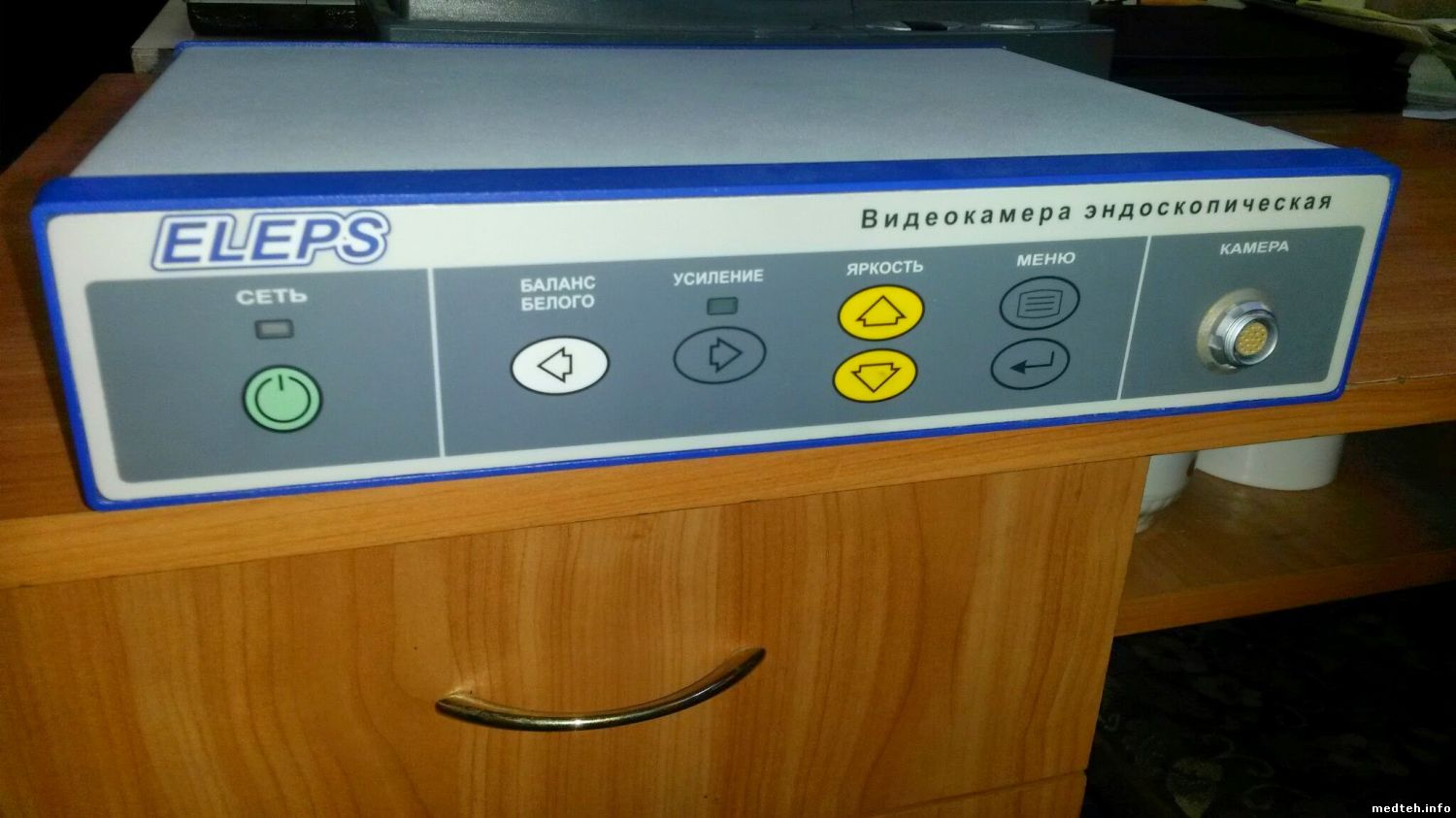

Видеокамера эндоскопическая ЭВК-001 "ЭлеПС"
vovacitДата: Четверг, 26.Мар.2015, 15:30 | Сообщение # 1
Заглянувший
У вас сообщений: 1
мастер по ремонту медтехники
OFFлайн
Украина

Львов
Доброго вечера.
Камера пришла с проблемой: переломан кабель.
Указали приблизительно где.

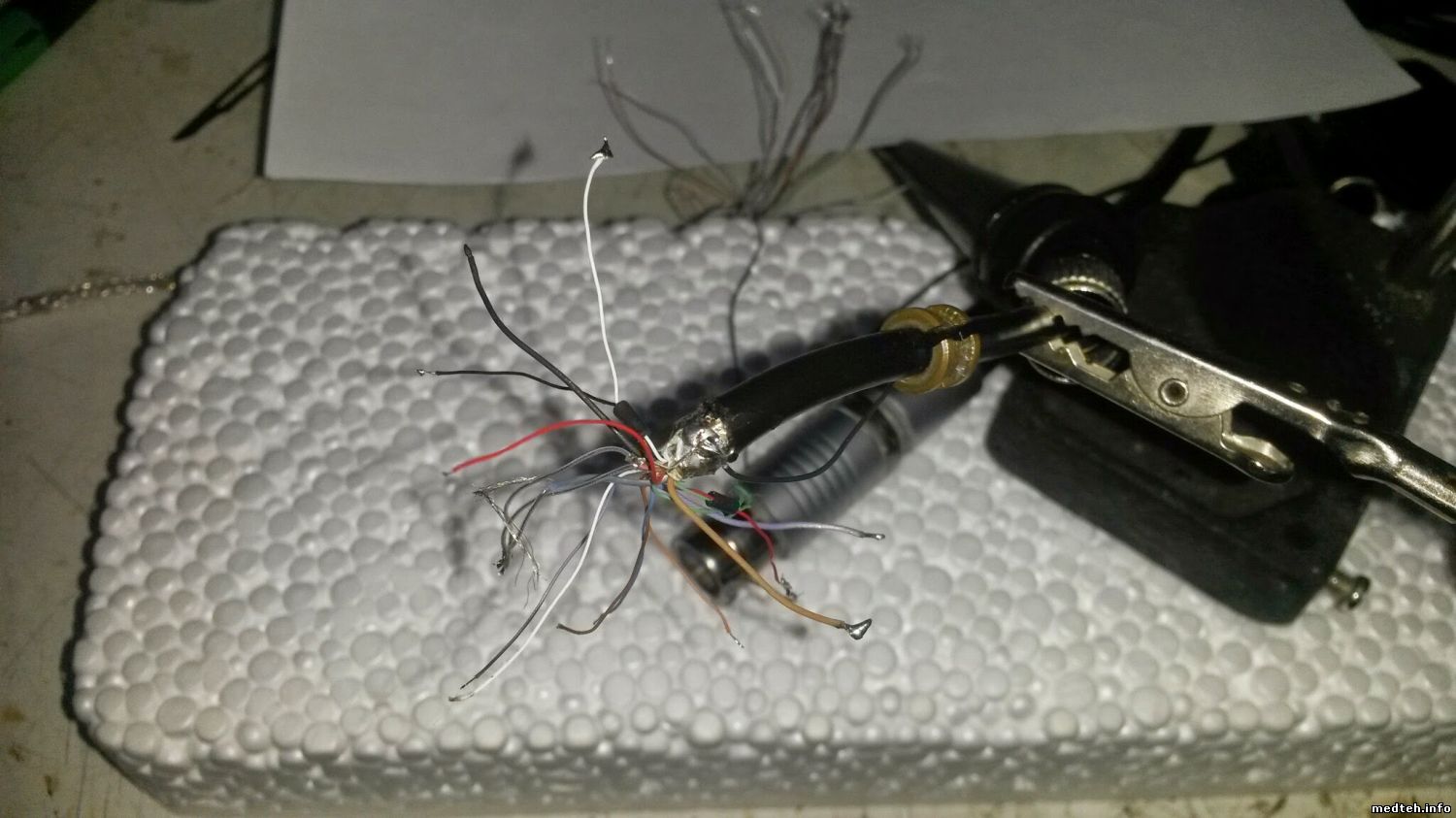

РАЗРЕЗАЛ. Начал прозванивать провода, одну сторону прозвонил ОК. Вторая сторона, не звонилось несколько проводов и экран.

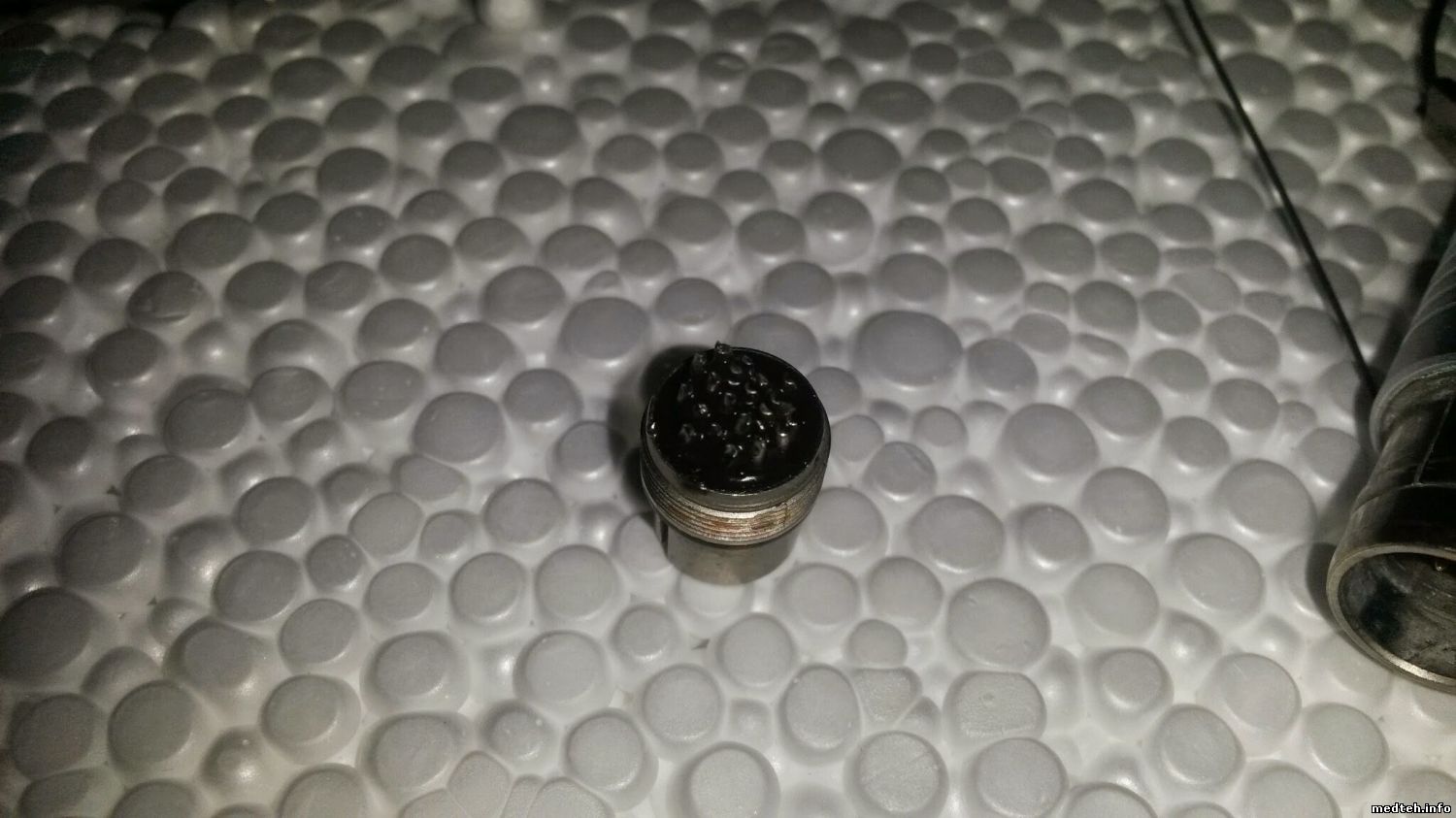

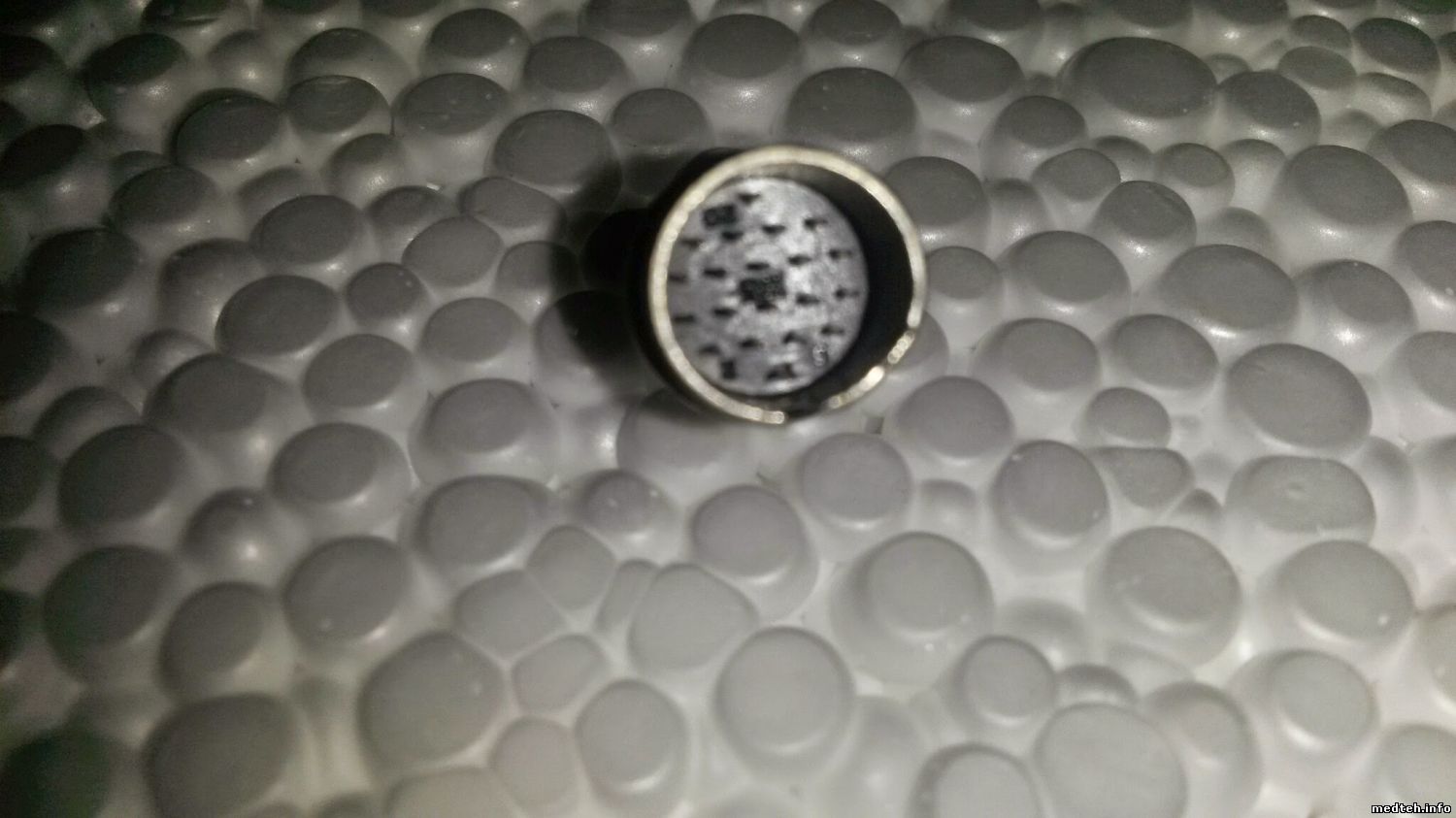

Раскрутил разъём залитый силиконом внутри, отпаялось несколько проводков от разъёма ... Куда паять не знаю. Другие зарисовал.
Кто сталкивался с таким кабелем ПОМОГИТЕ !
.

Есть тема: "Видеокамера эндоскопическая ЭВК-002 "ЭлеПС" (Проблемы и их решения)".

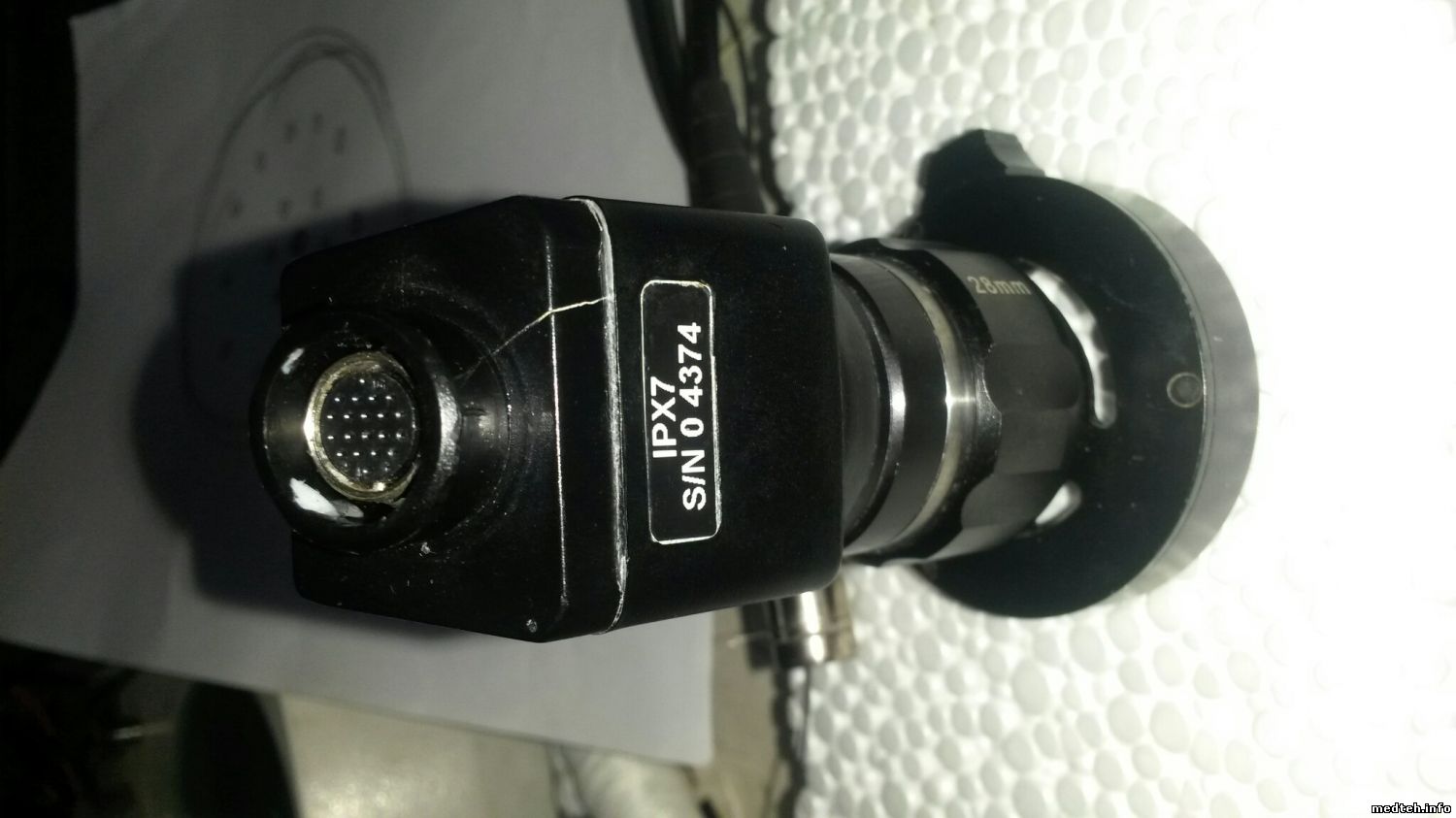

0258899.jpg (97.2 Kb) · 2898358.jpg (105.7 Kb) · 4840980.jpg (74.0 Kb) · 4464553.jpg (98.0 Kb) · 2434313.jpg (83.9 Kb) · 2441560.jpg (103.7 Kb)

МВРДата: Четверг, 26.Мар.2015, 15:59 | Сообщение # 2
Медтехник
OFFлайн
Российская Федерация

.
Телефон сервисной службы фирмы "ЭлеПС" в Казани - 8 (843) 570-40-44

STarasДата: Воскресенье, 26.Апр.2015, 14:50 | Сообщение # 3
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
vovacit,
Цитата vovacit ()
Начал прозванивать провода
- что Вы там назвонили? Пришлите чертёж прозвонки, есть похожая камера - посмотрю.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

imctargetДата: Понедельник, 22.Июн.2015, 10:09 | Сообщение # 4
Заглянувший
У вас сообщений: 1
инженер РЭА
OFFлайн
Украина

Днепропетровск
Друзья!
Очень нужна Ваша помощь.
Ситуация, подобная автору темы. Кабель возле камеры в труху.
Его некорректно разобрали, правда, там всё в силиконовом герметике превратилось в монолит и при развинчивании пообрывалось.

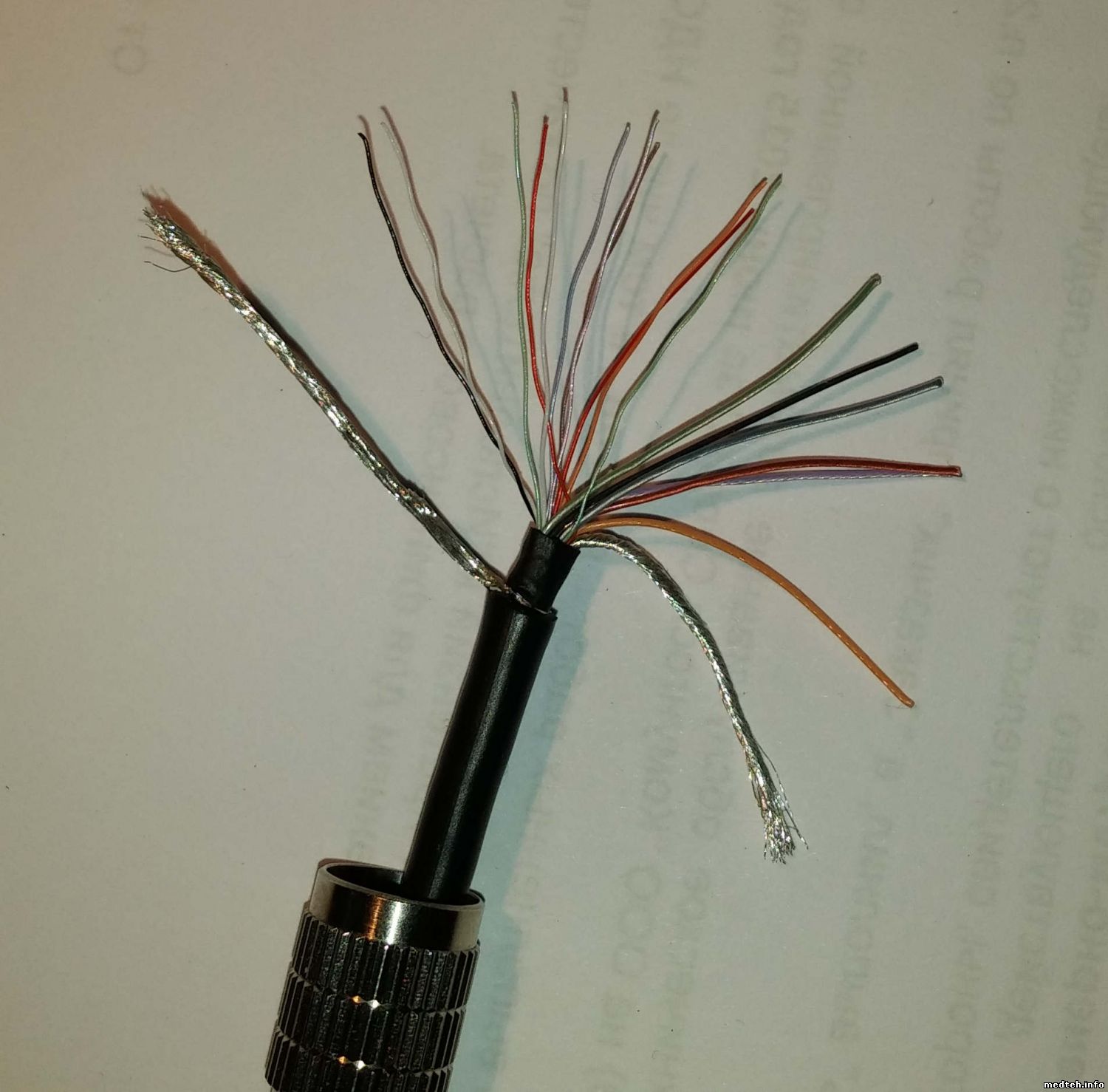

Пришлось обрезать 12 см. Кабель специфичный: 2-а экрана, 6-ть проводов потолще, 11-ть совсем тонких, они-то
и перетерлись вместе с внешней оплёткой. Фото подготовленного к распайке прилагаю.
vovacit, STaras - если есть информация по распиновке, очень прошу помочь.
vovacit я Вам писал в личку, но, похоже, Вы не заметили.


Сообщение отредактировал imctarget - Понедельник, 22.Июн.2015, 16:09

AleksДата: Понедельник, 14.Май.2018, 09:05 | Сообщение # 5
Участник
У вас сообщений: 95
инженер
OFFлайн
Российская Федерация

Уважаемые коллеги, подскажите, пожалуйста, как разобрать камеру для перезаделки кабеля. Завод отказал в помощи.
Заранее спасибо.

MedcrusherДата: Понедельник, 04.Фев.2019, 18:27 | Сообщение # 6
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина

Добрый день.
Пришла подобная камера.
Нет изображения, только шум. Кабель с виду в хорошем состоянии.
На проминание кабеля у ввода в головку слегка меняется интенсивность шума, но изображение не появляется.
Вероятно, подуставший экран кабеля.

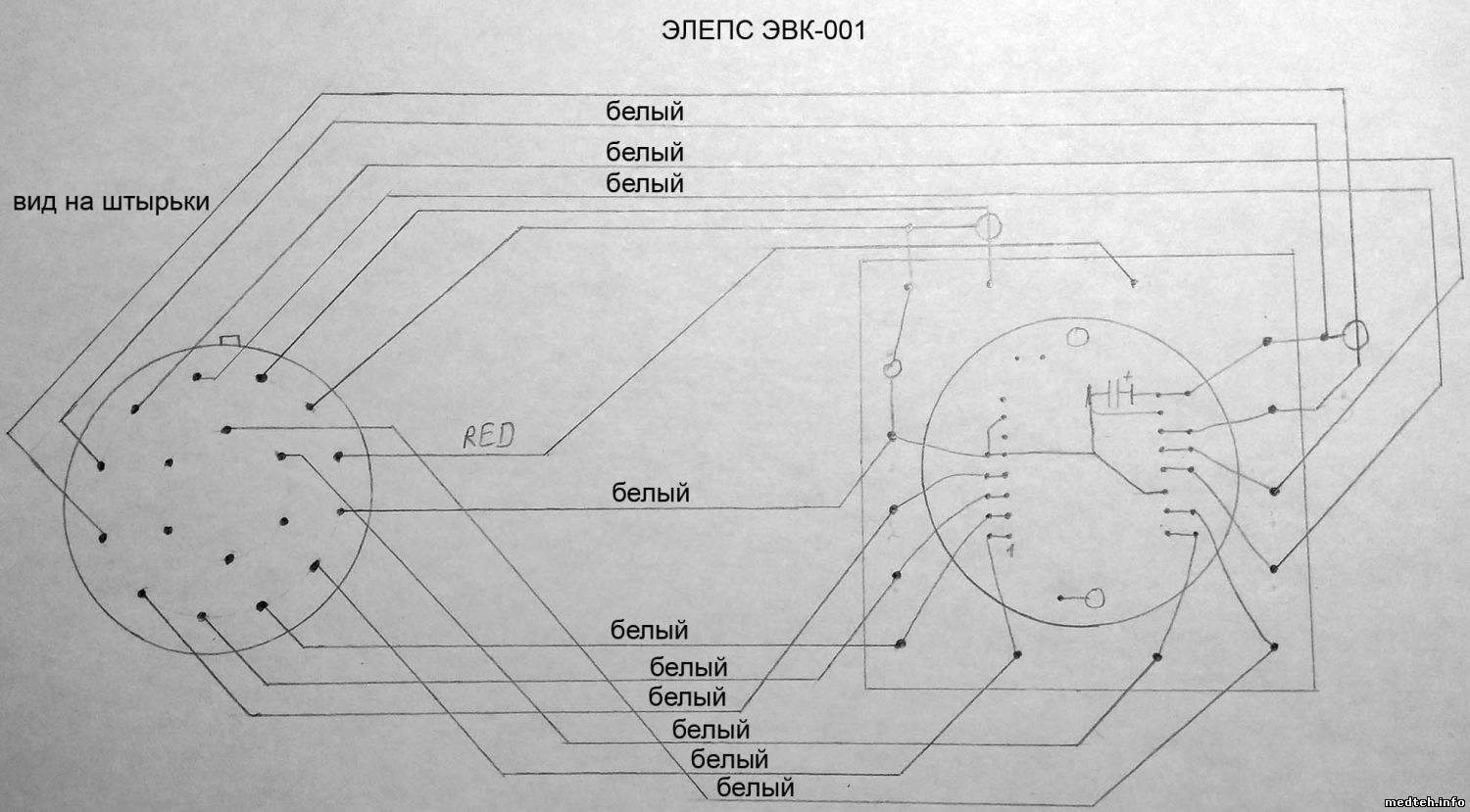

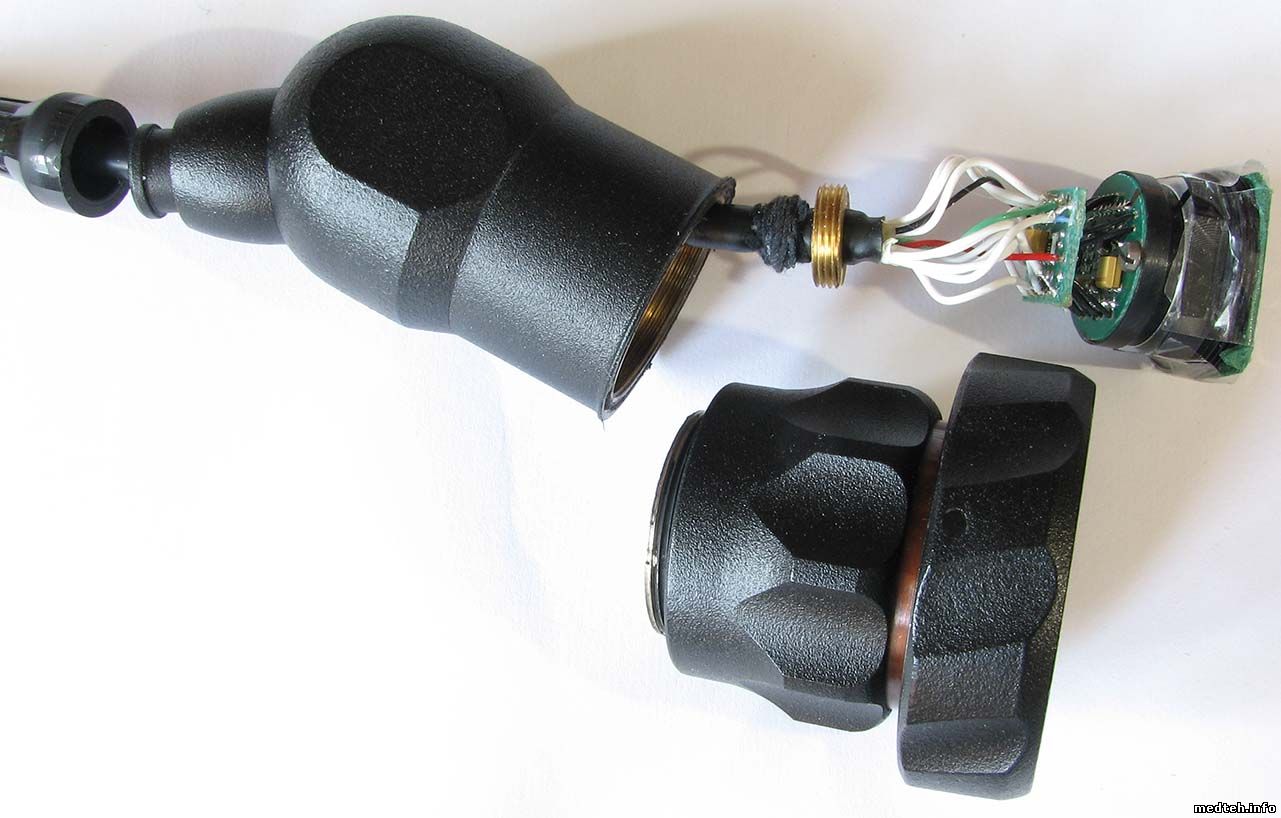

Аккуратно разобрал головку и прозвонил, рисунок прилагаю.
Как я понял, производитель использует серийную видеокамеру с 16-пин SMOS сенсором.
Отсюда вопрос: кто знает какую инфу по этой серийной видеокамере, ее тип, тип сенсора?
Буду признателен за любую инфу.

VasylyevДата: Четверг, 11.Апр.2024, 18:54 | Сообщение # 7
Заглянувший
У вас сообщений: 3
Хирургия
OFFлайн
Украина

Донецк
Добрый день!

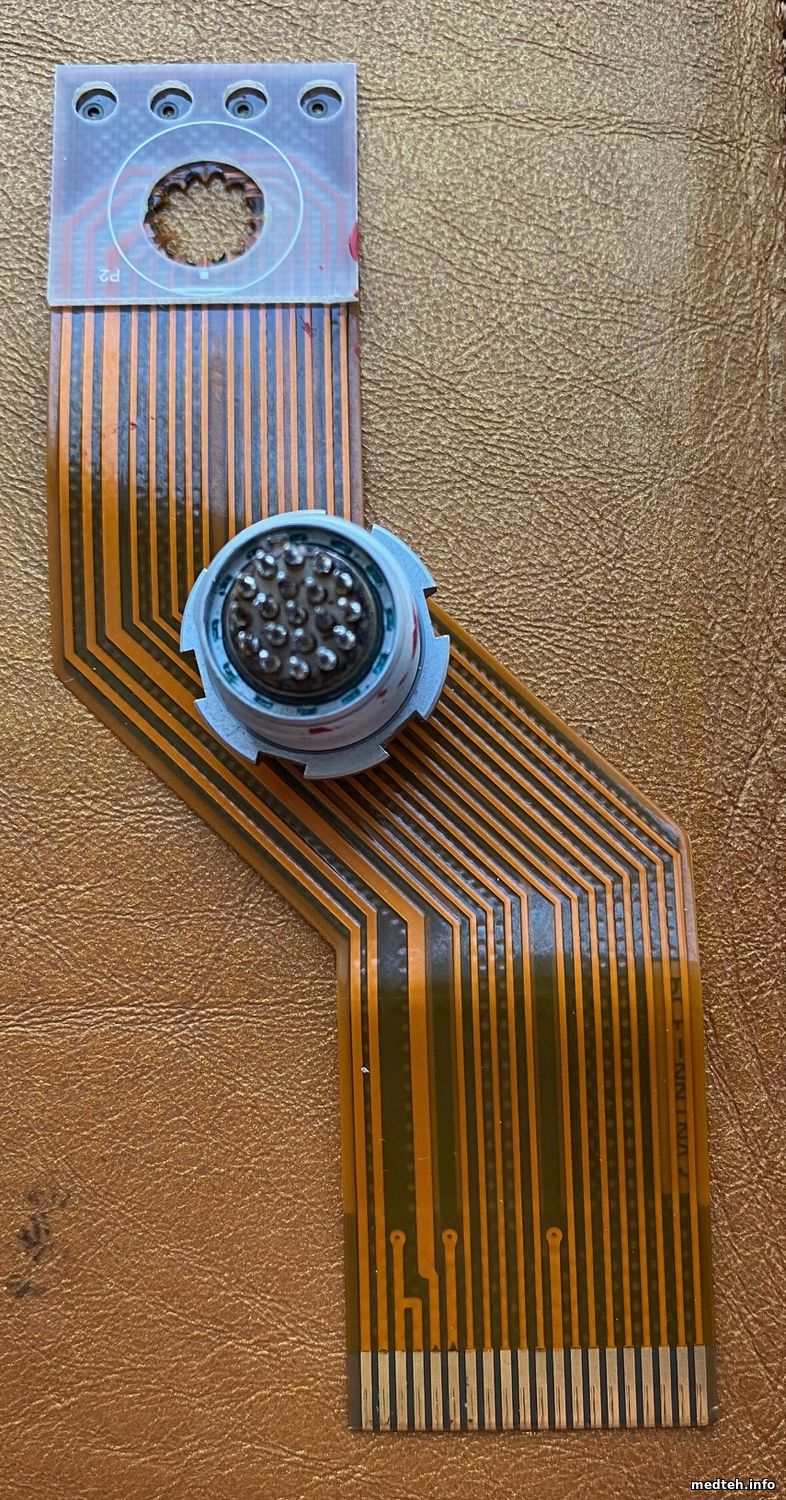

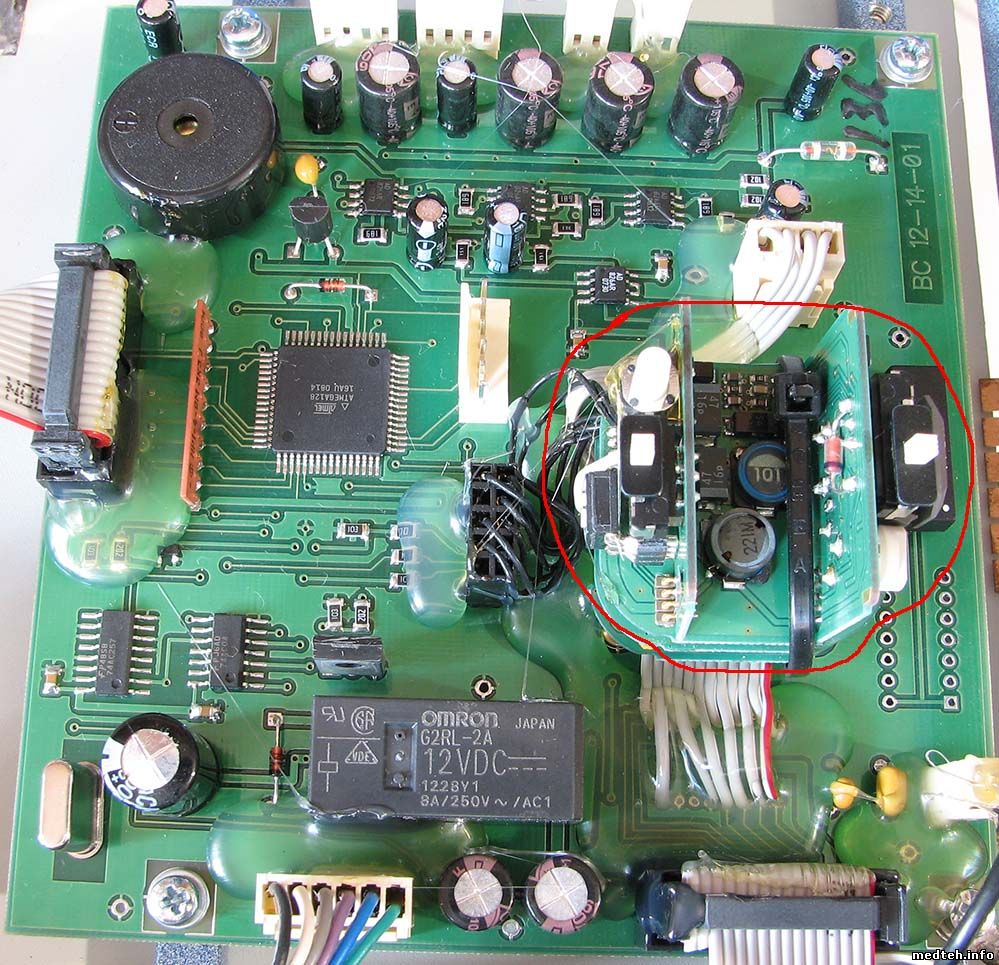

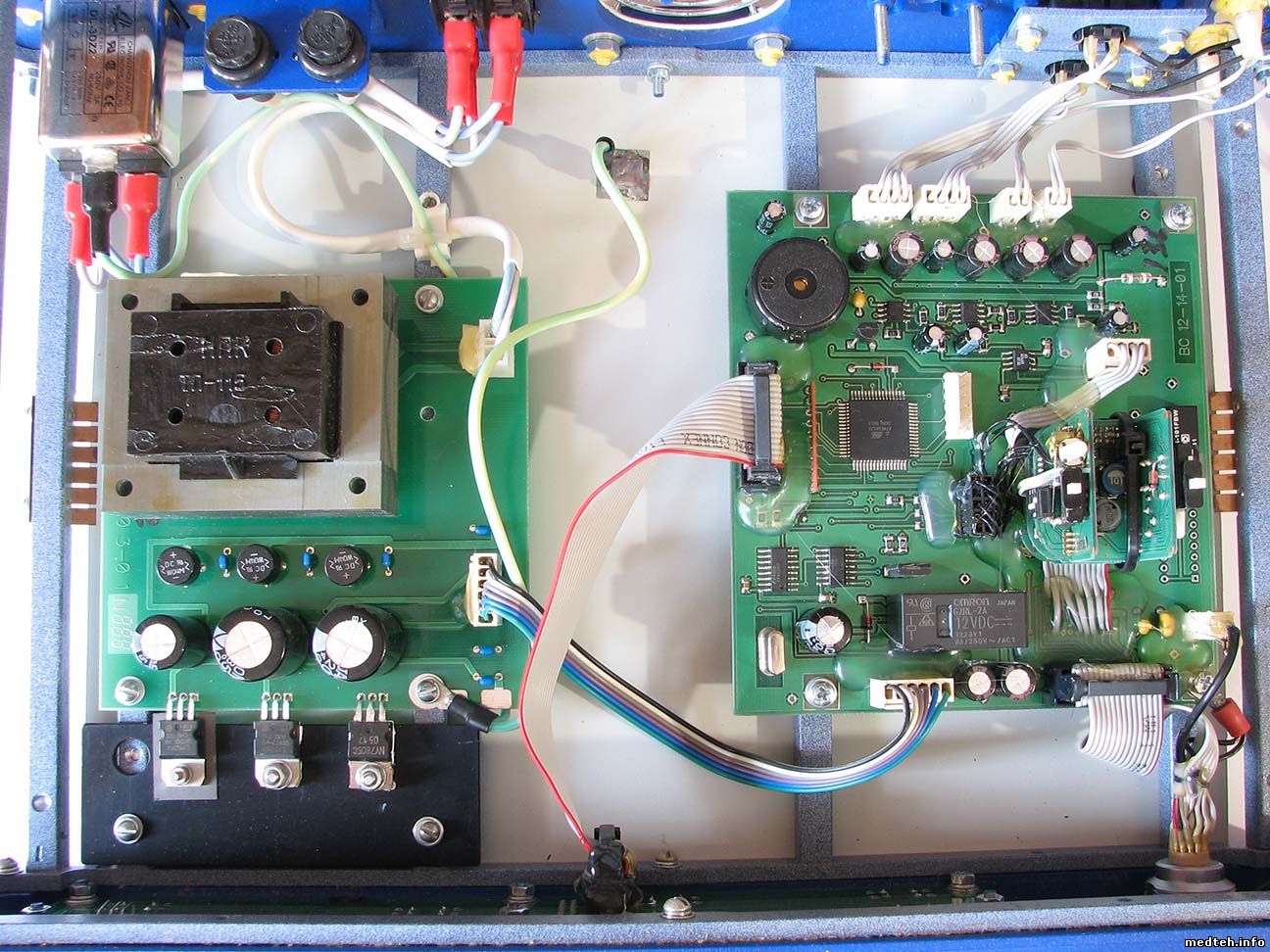

В камере ЭВК-001 "ЭлеПС" 19-ти пиновый разъём на борту корпуса проломил шлейф, идущий с платы.
Помогите, пожалуйста, с распиновкой шлейфа на разъём.


VasylyevAlex
