Зуботехнический микроэлектромотор Marathon Multi 600 Duo
grin01Дата: Вторник, 06.Дек.2011, 21:07 | Сообщение # 1
Участник
У вас сообщений: 108
электромеханик
OFFлайн
Российская Федерация

коломна
Сгорело сопротивление R161, посмотреть бы, что на нём висит по схеме.
Кто-нибудь видел схему блока управления?


Сообщение отредактировал grin01 - Вторник, 06.Дек.2011, 21:09

ustarДата: Пятница, 17.Янв.2014, 20:14 | Сообщение # 2
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
Здравствуйте.
Сгорел блок управления, причина поломки: перегрузка при обработке гипса на больших оборотах.
При включении на лицевой панели светодиоды горят на доли секунды и отключаются.

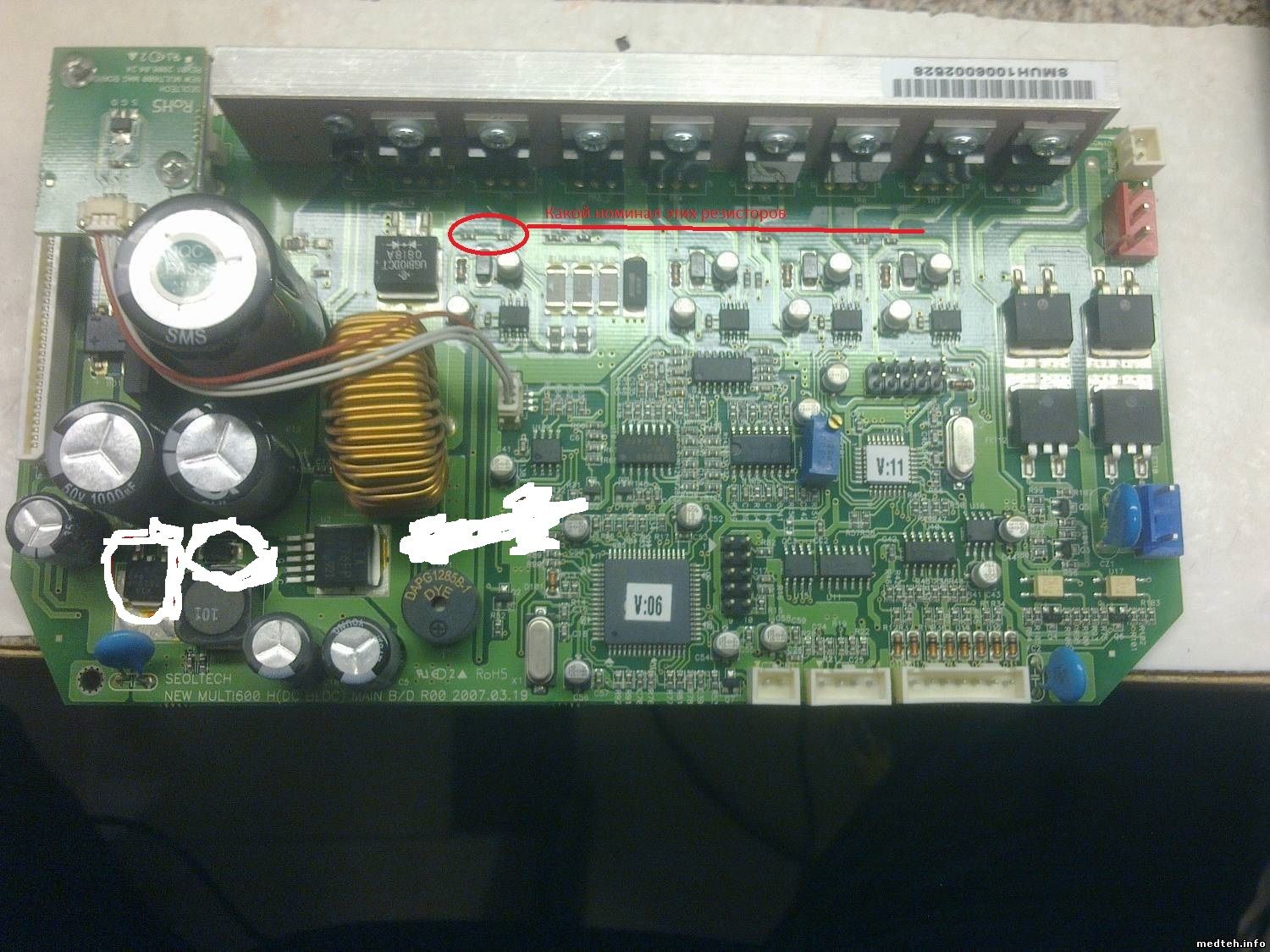

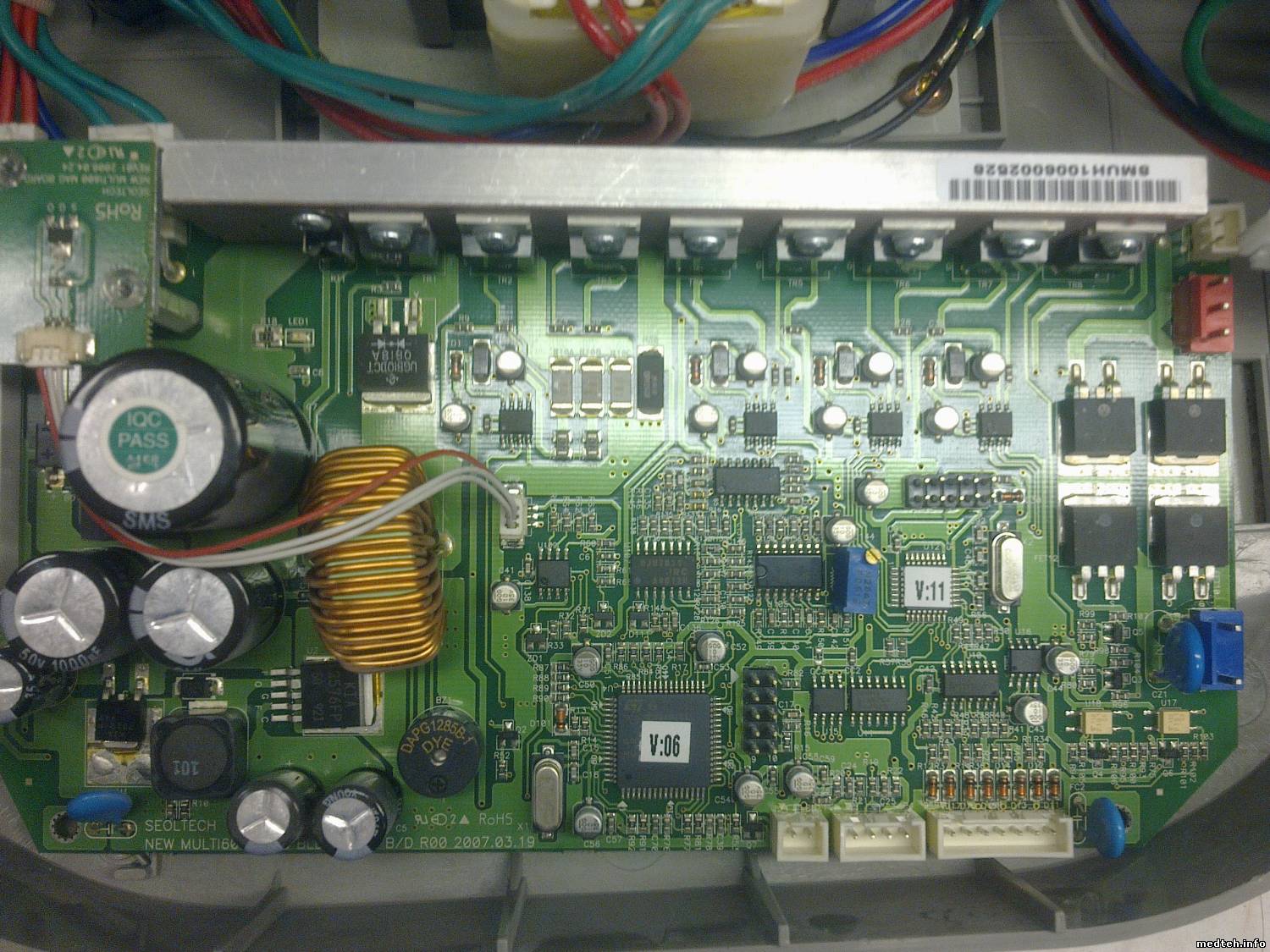

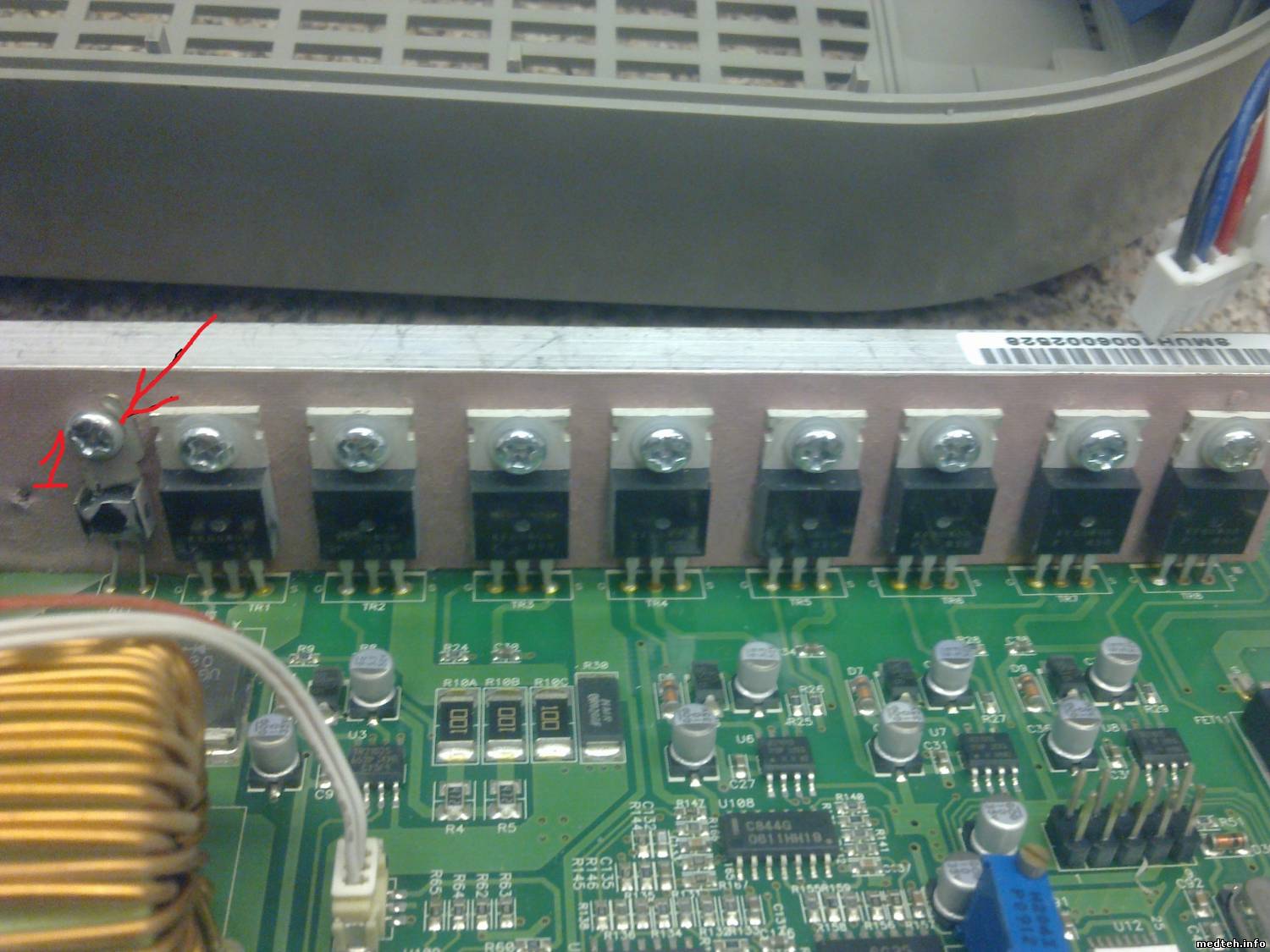

не могу распознать элемент на плате на рис отмечен 1.
И ещё.

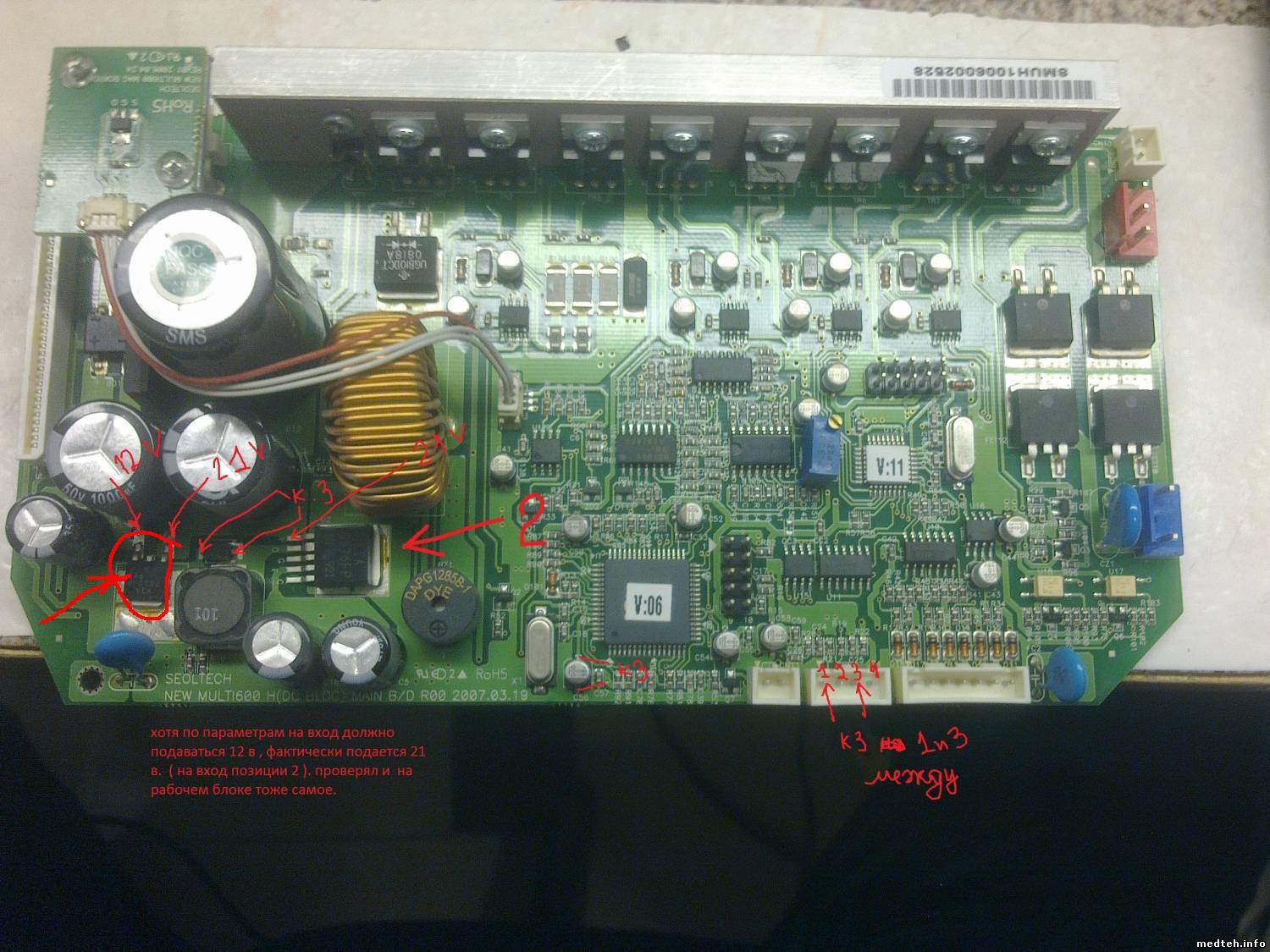

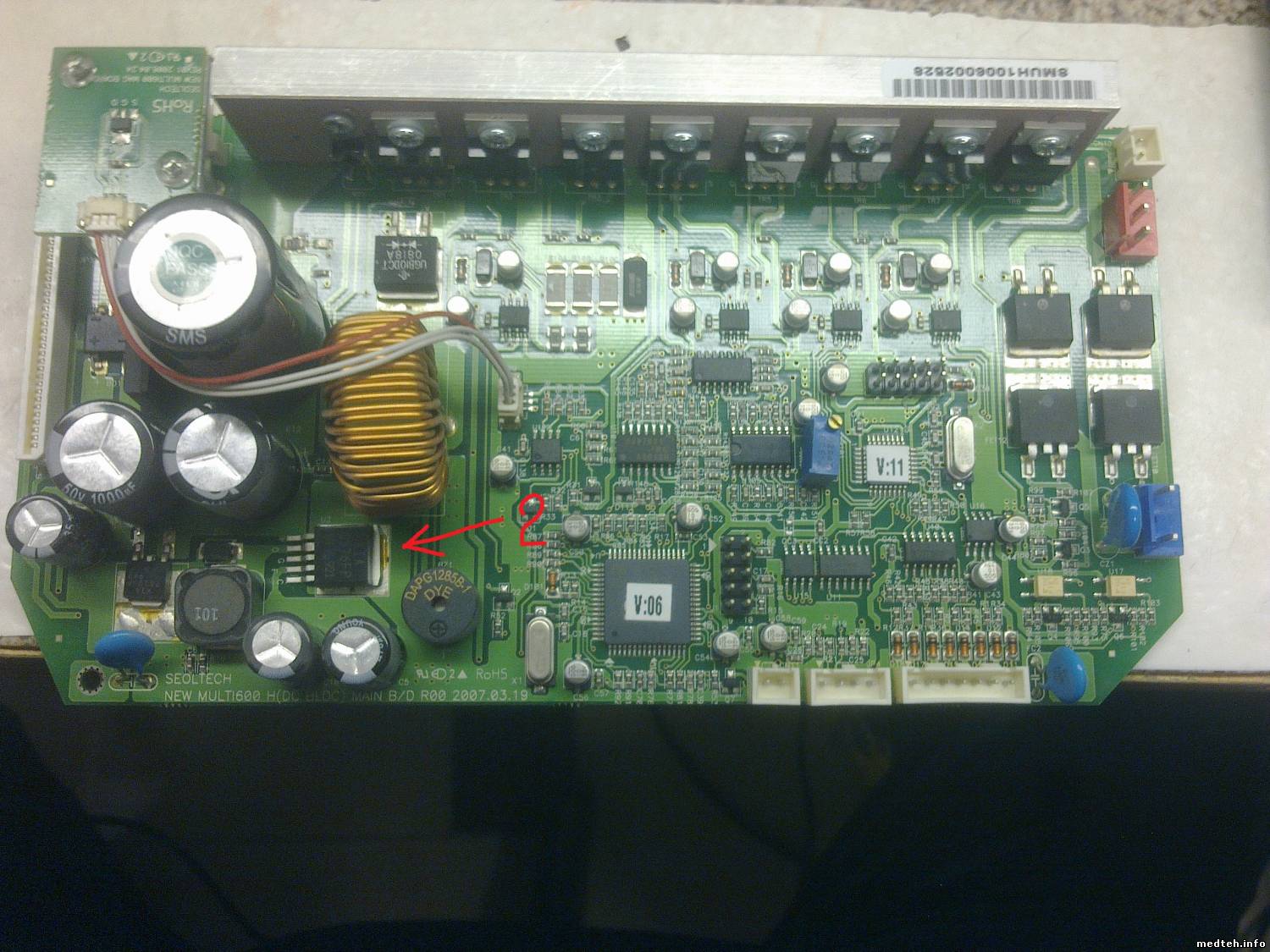

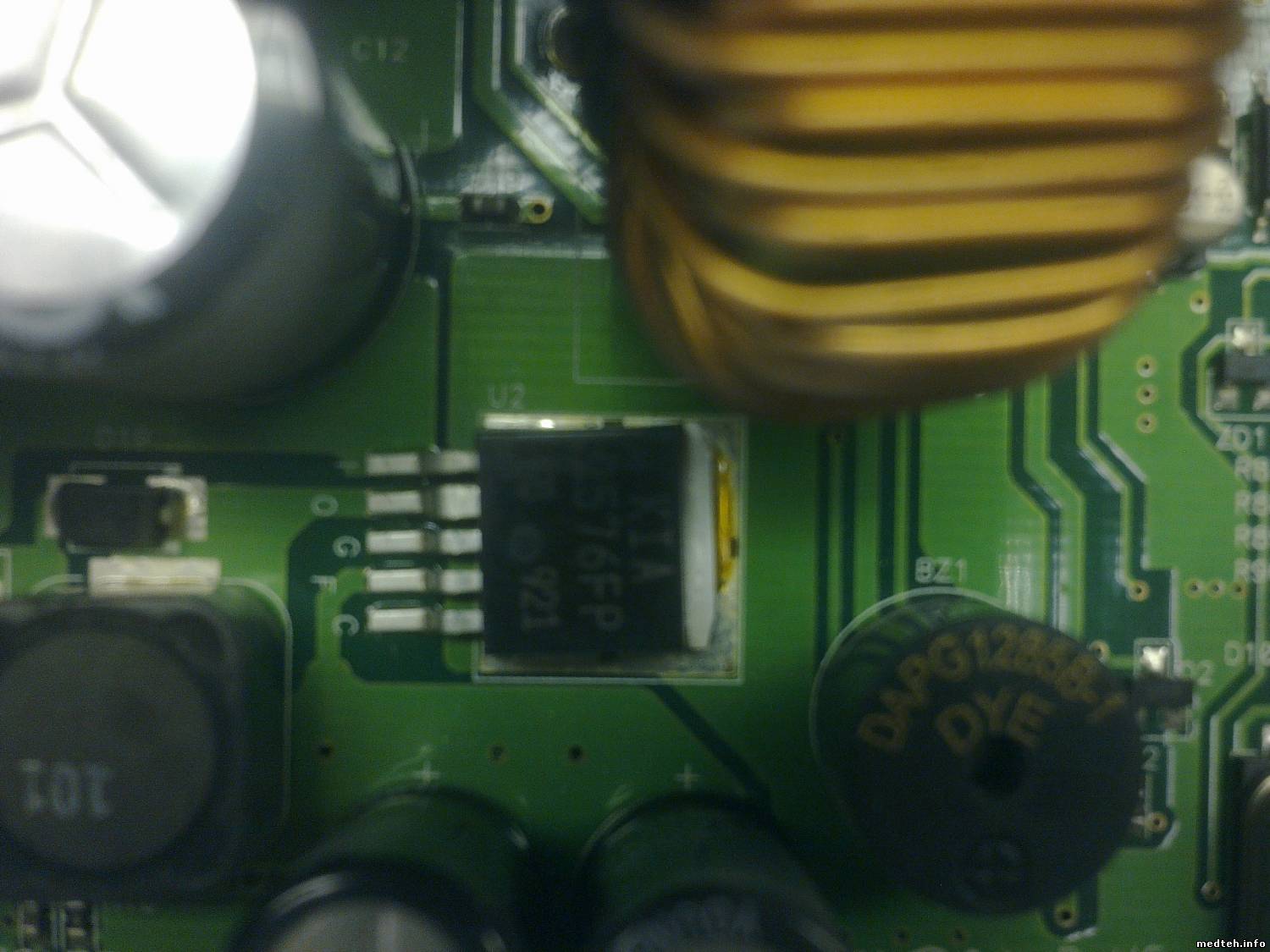

При включении блока стабилизатор (kia 2576fp) нагревается сильно (на рис обозначен 2).
Просьба помочь тем, кто может сказать, что это за элемент.
У кого есть схема, прошу дать ссылку.
Заранее спасибо.

Модель SDE-S60/L60D Маратон Mульти 600 DUO.
5043231.jpg (215.2 Kb) · 8560968.jpg (155.3 Kb) · 8339242.jpg (132.0 Kb) · 9522957.jpg (166.7 Kb) · 4765361.jpg (260.1 Kb)


Сообщение отредактировал ustar - Пятница, 17.Янв.2014, 20:34

Yulana34Дата: Пятница, 17.Янв.2014, 20:45 | Сообщение # 3
У вас сообщений: 2561
Электро-сантехник
OFFлайн
Российская Федерация

Волгоград
Цитата ustar ()
не могу распознать элемент на плате на рис отмечен 1

ЩИМ контроллер для импульсных источников питания фирмы KEC
http://pdf1.alldatasheet.com/datasheet-pdf/view/449681/KEC/KIA2576FP.html
Попробуйте отключить выход с блока питания и посмотрите работает ли он, а потом все остальное. Взорван скорее все диод.

Извиняюсь поз 1 это скорее всего диод
поз 2 это ШИМ


Сообщение отредактировал Yulana34 - Пятница, 17.Янв.2014, 20:48

ustarДата: Пятница, 17.Янв.2014, 23:54 | Сообщение # 4
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
спасибо. завтра проверю.
а как на счет того что позиция 1 может являться термодатчиком? RT обозначение часто ставиться на плате именно где расположен термодатчик. и как раз он находится на радиаторе. а может ли диод выполнить функцию термодатчика?

МастерБакуДата: Суббота, 18.Янв.2014, 00:28 | Сообщение # 5
У вас сообщений: 11277
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата ustar ()
а может ли диод выполнить функцию термодатчика?
в принципе - может, но какая разница на фига он там , главное что он там должен стоять .

Yulana34Дата: Суббота, 18.Янв.2014, 10:17 | Сообщение # 6
У вас сообщений: 2561
Электро-сантехник
OFFлайн
Российская Федерация

Волгоград
Цитата ustar ()
может являться термодатчиком?

Мало вероятно, скорее всего это диод который защищает транзистор TR-1 от выбросов трансформатора.

solo46Дата: Суббота, 18.Янв.2014, 13:37 | Сообщение # 7
Участник
У вас сообщений: 140
инженер-электронщик
OFFлайн
Российская Федерация

Курск
В первую очередь обвязку KIA2576FP ( на выходе похоже еще один стабилизатор стоит),затем проверяйте цифровую часть платы по питанию ( короткое замыкание,скорее всего, если не неисправность самой ШИМ) .Можно отдельного от источника питания подать меньшее напряжение, чем выдает KIA2576FP ( по документации 3.3вольта), и посмотреть ,что греется.
Позиция 1-вероятне всего термодатчик.


Сообщение отредактировал solo46 - Суббота, 18.Янв.2014, 15:05

ustarДата: Суббота, 25.Янв.2014, 00:29 | Сообщение # 8
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
Цитата solo46 ()
В первую очередь обвязку KIA2576FP ( на выходе похоже еще один стабилизатор стоит),затем проверяйте цифровую часть платы по питанию ( короткое замыкание,скорее всего, если не неисправность самой ШИМ) .Можно отдельного от источника питания подать меньшее напряжение, чем выдает KIA2576FP ( по документации 3.3вольта), и посмотреть ,что греется.
Позиция 1-вероятне всего термодатчик.


проверил. диод-термодатчик работает норм. позиция 1. даже при отпаянном ШИМе( поз 2) выдает короткое замыкание. даже при снятых этих двух элементов, все равно дает короткое замыкание почти на всех других элементах ( кондеры и т.д.) постоянные кондесаторы не пробиты. другие мелкие сложно проверить при к.з.
теперь вопрос пока я буду ее ремонтировать. где можно заказать эту плату .кто знает?


Сообщение отредактировал ustar - Суббота, 25.Янв.2014, 00:37

solo46Дата: Четверг, 30.Янв.2014, 13:32 | Сообщение # 9
Участник
У вас сообщений: 140
инженер-электронщик
OFFлайн
Российская Федерация

Курск
Цитата ustar ()
даже при отпаянном ШИМе( поз 2) выдает короткое замыкание. даже при снятых этих двух элементов,

второй элемент какой? Если кз по 21в отмеченную позицию снимали?

ustarДата: Пятница, 31.Янв.2014, 00:18 | Сообщение # 10
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
Цитата solo46 ()
второй элемент какой? Если кз по 21в отмеченную позицию снимали?

снимал. второй элемент это я имел ввиду диод( он работает). замыкание почти на всех элементах платы. кажется что и плата многослойная. без схемы работать очень трудно))). удобно конечно по схеме и по очереди все проверять. убираю некоторые цепи и проверяю. по методу исключения.

solo46Дата: Пятница, 31.Янв.2014, 12:15 | Сообщение # 11
Участник
У вас сообщений: 140
инженер-электронщик
OFFлайн
Российская Федерация

Курск
Цитата ustar ()
убираю некоторые цепи и проверяю. по методу исключения.

Cнимите позицию 2,там где была 2 "нога " микросхемы подайте от лабораторного источника начиная от 1в постепенно повышая до 3в,и сотрите что греется( хотя бы пальцем,только осторожно) , если греется позиция 3 ( что к стати под наклейкой?),можно думать о заказе новой платы. Причина кз может быть банальной-керамический конденсатор стоящий в цепи питания ( коих может быть много).

ustarДата: Четверг, 06.Фев.2014, 00:19 | Сообщение # 12
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация

деревня
проверил. все равно замыкает на многих керамических кондесаторах))) оставлю на будущее. в свободное время буду ремонтировать. без подачи питания тоже замыкает

Yulana34Дата: Вторник, 08.Апр.2014, 20:24 | Сообщение # 13
У вас сообщений: 2561
Электро-сантехник
OFFлайн
Российская Федерация

Волгоград
ustar,
Сегодня оплатил плату на этот мотор. Цена вопроса 8000р. Так что можно заказывать. Симптомы примерно теже что и у ustar, пришли к выводу, что вылетел процессор.


Сообщение отредактировал Yulana34 - Вторник, 08.Апр.2014, 21:36

Stepanovich161075Дата: Понедельник, 30.Сен.2019, 07:24 | Сообщение # 14
Стажер
У вас сообщений: 4
Инженер
OFFлайн
Российская Федерация

Иркутск
Здравствуйте.
Ищу схему электрическую принципиальную на Marathon Multi 600. Поделитесь, плз, у кого есть или подскажите, где можно взять.
Заранее благодарю.

СерыйДата: Четверг, 23.Апр.2020, 10:39 | Сообщение # 15
Стажер
У вас сообщений: 14
инжинер по ремонту мед оборудованию
OFFлайн
Украина

Всем здравствуйте.
Нуждаюсь в помощи. На плате управления выгорел резистор R30 (я так понимаю, датчик тока). Может кто знает какой номинал или что на нём написано? На фото невидно.

ivan66Дата: Пятница, 24.Апр.2020, 15:20 | Сообщение # 16
Стажер
У вас сообщений: 12
техник
OFFлайн
Российская Федерация

Екатеринбург
0,02 Ом насколько помню (две сотых).

grozaДата: Пятница, 24.Апр.2020, 21:32 | Сообщение # 17
Участник
У вас сообщений: 57
Инженер-наладчик
OFFлайн
Российская Федерация

Ставрополь
Цитата Stepanovich161075 ()
Ищу схему электрическую принципиальную на Marathon Multi 600. Поделитесь, плз, у кого есть или подскажите, где можно взять.

Несколько лет назад я ремонтировал похожий Марафон, схему тоже так и не смог найти. Недавно ремонтировал эл.велосипед, будете смеяться, но блок управления чем-то очень похож. На велосипеде тоже трехфазный бесколлекторный двигатель, три датчика Холла, напряжения, токи и мощности другие. На нём нет сетевого ИБП, соответственно. А вот на велосипедный я кое-какую информацию собрал, в принципе могу поделиться, если она хоть чем-то будет полезна. Хотя и на велосипедные их тоже большое разнообразие.

skvorcovs77Дата: Суббота, 25.Апр.2020, 18:04 | Сообщение # 18
Стажер
У вас сообщений: 33
Осваиваю ремонт и обслуживание стом
OFFлайн
Российская Федерация

Симферополь

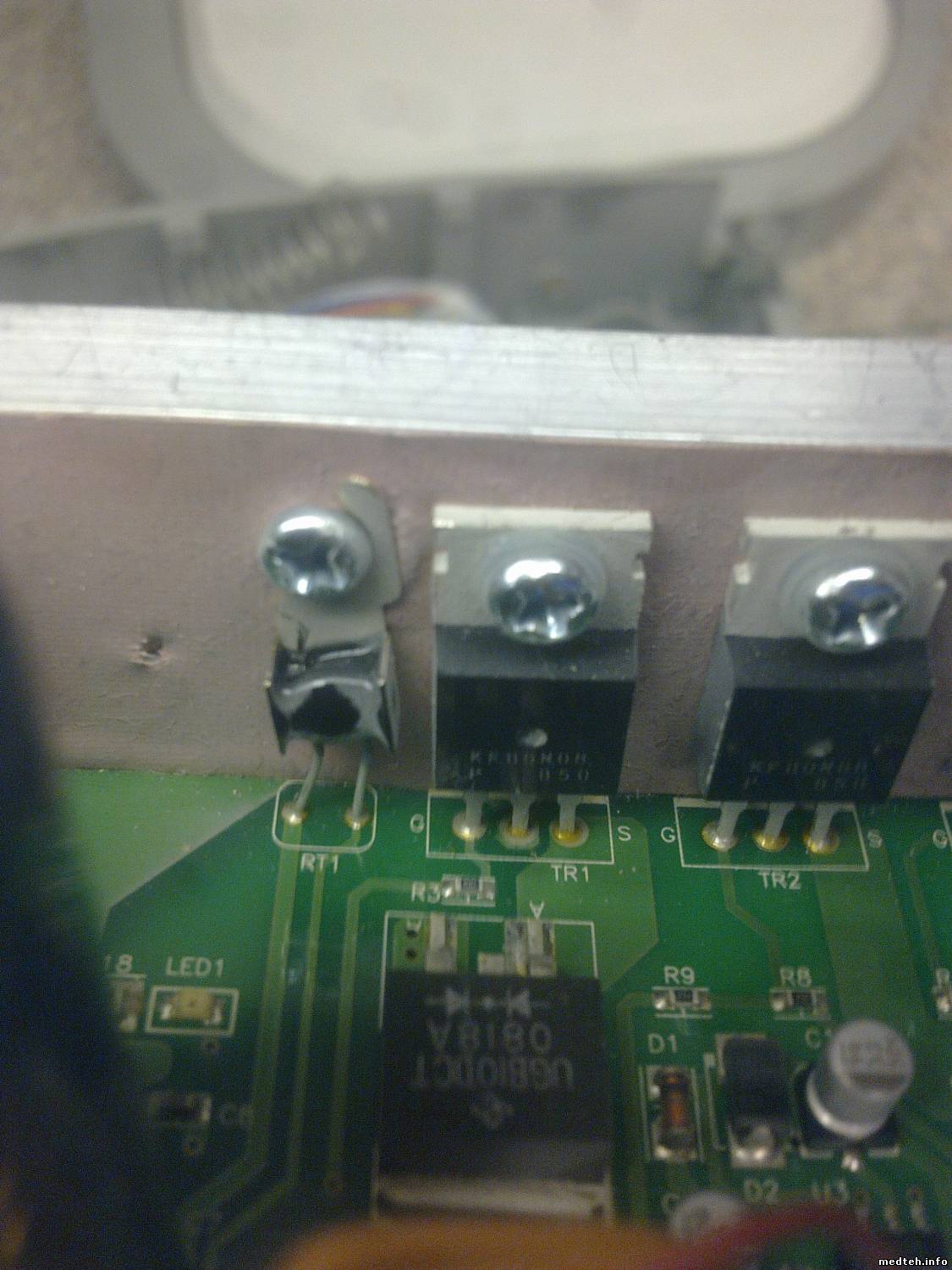

На радиаторе по-очереди.
RT1 - термодатчик для контроля температуры радиатора.
TR1 - питание щеточных моторов (0-30В)
TR2 - ХЗ (нужно смотреть)
Остальные - возбуждение безщеточных моторов. 3 канала по 2 полевика.
KIA2576FP - питание проца и обвязки (проверяется ЛБП на выход стабилизатора) 3.3В / 0,5+ А - что греетя - умерло)
Полевики можно проверить тестером ("+" - на исток (выв.3), "-" - на сток (выв.2)). 490-600 Ом - жив, 0 Ом - КЗ.
Или "+" - на массу, "-" - на управление (выв.1). Показания должны быть +/- одинаковые.

LeninДата: Вторник, 05.Май.2020, 04:36 | Сообщение # 19
Участник
У вас сообщений: 213
Инженер
OFFлайн
Российская Федерация

Томск
Вообще, насколько я помню, там на моторе четыре обмотки, и стоят не полевики, а строенные транзисторы в паре с генераторами возбуждения тока. А так всё верно, чаще всего выходят из строя как раз-таки транзисторы, либо защитные диоды в цепи.

Сообщение отредактировал Lenin - Вторник, 05.Май.2020, 04:38

LeninДата: Понедельник, 08.Июн.2020, 04:06 | Сообщение # 20
Участник
У вас сообщений: 213
Инженер
OFFлайн
Российская Федерация

Томск

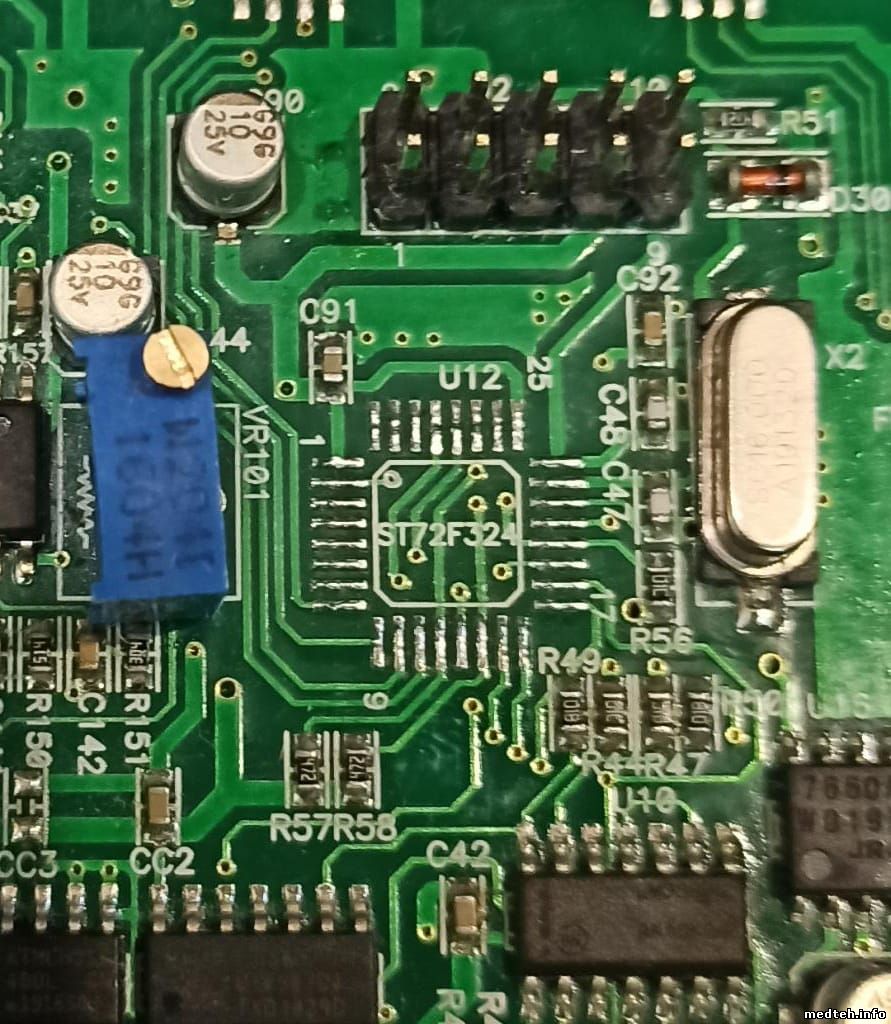

Коллеги, поделитесь мыслями, есть ли возможность где либо достать бинарный файл прошивки микроконтроллера ST72F324?

К производителям, конечно, обратился, но не факт что ответят, есть второй такой, однако по даташиту стоит защита от скачивания вроде, есть шанс и второй в кирпич превратить.


Сообщение отредактировал Lenin - Понедельник, 08.Июн.2020, 04:10

sashmashДата: Понедельник, 12.Июл.2021, 15:38 | Сообщение # 21
Стажер
У вас сообщений: 17
электромеханик
OFFлайн
Российская Федерация

Обнинск
Здравствуйте.
Пришёл, выгорели резисторы 3 шт. 10 Ом и два определить не получилось.
Может быть кто-нибудь знает их номинал?

NicolaiДата: Четверг, 14.Дек.2023, 16:48 | Сообщение # 22
Заглянувший
У вас сообщений: 1
myzыcant
OFFлайн
Беларусь

Гомель
Добрый день.
Нужна помощь с ремонтом или с покупкой уже 3-х плат управления микромоторами Multi 600 Duo.
Буду благодарен за любую помощь.


Сообщение отредактировал Nicolai - Четверг, 14.Дек.2023, 17:14

bektyishДата: Четверг, 14.Дек.2023, 17:26 | Сообщение # 23
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
BAZA GRUPP

Republic of Belarus, 246022, Gomel, October Avenue 95-158

+375291086054
На сайте Саянг они указаны как официальные представители.

smokesДата: Воскресенье, 25.Фев.2024, 21:07 | Сообщение # 24
Стажер
У вас сообщений: 25
чиню-паяю
OFFлайн
Российская Федерация

за Мкадом...
Добрый день.
Может кто подскажет, или было такое, при подключенном проводе и моторе, при нажатии на педаль, мотор слегка дергается и вылетает ошибка 1E.
Мотор и провод рабочие, проверены на другом блоке.
Визуально ничего горелого на плате нет, транзисторы при прозвонке живые.
Скидываю 3-х проводную фишку с проводами, которые идут к мотору, нажимаю педаль - ошибка не вылетает.
Где искать проблему?
