Шлифмашинка зуботехническая!

[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Страница 1 из 1 1
Модератор форума: Alexium

Форум медтехников » Схемы » Что ищем? » Шлифмашинка зуботехническая! ([ok]Схема подключения!)

ЖорикС

Дата: Воскресенье, 10.Апр.2011, 17:46 | Сообщение # 1

Стажер

У вас сообщений: 17

Инженер

OFFлайн

Российская Федерация

Краснодар

Приветствую! Коллеги! Срочно нужна схема подключения двигателя на шлифмашине. Машинка не имеет названия, есть только ТИП-670, завод "Красногвардеец", я так понял, что это модель, идущая перед ШМ-1. Схемку можно скинуть на мыло antikvar-74@mail.ru СПАСИБО!

ЖорикС

Дата: Воскресенье, 17.Апр.2011, 08:51 | Сообщение # 2

Стажер

У вас сообщений: 17

Инженер

OFFлайн

Российская Федерация

Краснодар

Двигатель имеет 8 проводов. Работает на 4 (рабочая и пусковая через ёмкость). Получается, что в нём 2 пусковых и 2 рабочих обмотки. Как их подключать, что б было две скорости?

Guest150

Дата: Воскресенье, 17.Апр.2011, 14:58 | Сообщение # 3

У вас сообщений: 136

электромеханик

OFFлайн

Российская Федерация

пгт

Quote (ЖорикС)

Как их подключать, что б было две скорости?

ну, очевидно также как в ШМ-1 модель 677, через пакетник ПКП 10 на три положения 1-0-2

ЖорикС

Дата: Воскресенье, 17.Апр.2011, 18:49 | Сообщение # 4

Стажер

У вас сообщений: 17

Инженер

OFFлайн

Российская Федерация

Краснодар

Это понятно. А как в 677 сделано переключение оборотов? В полусекциях обозначение выводов С1, С2, П1, П2. Можно предположить, что П-это пусковая, НО она имеет меньшее (в 2 раза) сопротивление, а пусковые обмотки обычно имеют большее сопротивление. Вот и гадаю, как съиграть полюсами, что б изменять обороты.

Alexium

Дата: Воскресенье, 17.Апр.2011, 22:21 | Сообщение # 5

Инженер медтехник

OFFлайн

Российская Федерация

Саратов

По моему наоборот пусковые всегда имеют меньшее сопротивление, так как предназначаются для разгона. Может ошибаюсь.

Sept

Дата: Воскресенье, 17.Апр.2011, 22:30 | Сообщение # 6

OFFлайн

Украина

Житомир

Пусковая обмотка имеет большее сопротивление чем рабочая и мотается она проводом меньшего сечения, как правило.

Ломастер

Дата: Понедельник, 18.Апр.2011, 09:51 | Сообщение # 7

Участник

У вас сообщений: 196

Эл. механик ИМТ

OFFлайн

Российская Федерация

Алтайский край

Смотри схему на ШМ-1 как подключать двигатель у которого 8 проводов.

-1.pdf (35.4 Kb)

Ломастер

Дата: Среда, 20.Апр.2011, 07:15 | Сообщение # 8

Участник

У вас сообщений: 196

Эл. механик ИМТ

OFFлайн

Российская Федерация

Алтайский край

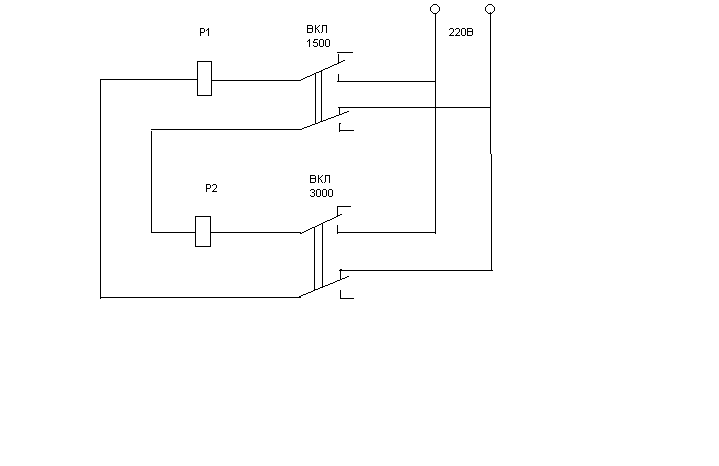

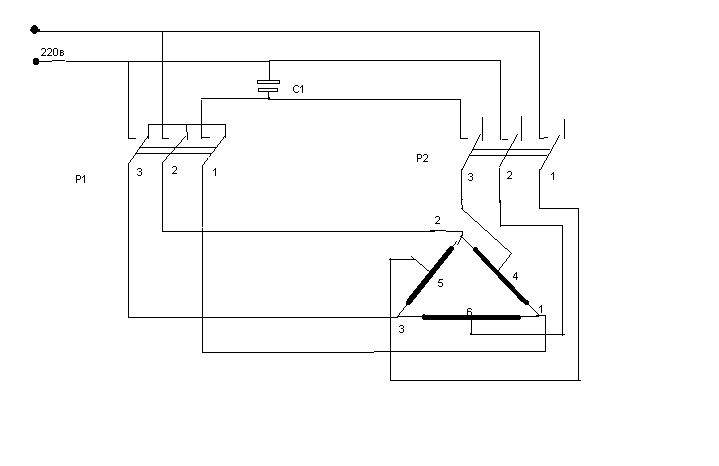

Вот схема как можно подключить ШМ-1 с помощью двух реле и тумблеров


ЖорикС

Дата: Суббота, 23.Апр.2011, 23:48 | Сообщение # 9

Стажер

У вас сообщений: 17

Инженер

OFFлайн

Российская Федерация

Краснодар

Спасибо огромное! После пасхи займусь! good

panov-omsk

Дата: Понедельник, 19.Авг.2013, 19:04 | Сообщение # 10

Участник

У вас сообщений: 72

инженер

OFFлайн

Российская Федерация

Омск

Попался с разобранным и сломанным переключателем. Судя по всему обмотки на 1440 и 2880 разведены в разные стороны на выходе из корпуса двигателя. Были перепутаны концы пусковой обмотки и конденсатора на переключателе (1440 и 2880 , то есть при включении на 1440 подключался вывод с 2880 и наоборот), пускался только от руки. После перемены концов пускается и работает нормально.
Прилагаю схему от руки.

_670.pdf (113.9 Kb)
