ЭХВЧ 300-02 "Фотек" Е301
MTNДата: Среда, 18.Мар.2009, 08:46 | Сообщение # 1
Стажер
У вас сообщений: 5
Главный специалист по медтехнике
На заявках
Российская Федерация

Предисловие к теме от Zlobujan - представителя производителя: Чтобы хоть что-то подсказать, напишите заводской номер аппарата. Е301 имеет долгую с 1999 года 12-летнюю историю производства и за это время претерпел множество изменений.
На данный момент официальная позиция нашего предприятия такова, что аппараты, находящиеся в эксплуатации более 8-ми лет ремонту не подлежат, тоже самое мы рекомендуем и медтехникам на местах. Такие аппараты не соответствуют современным требованиям безопасности, старение изоляции и многократное воздействие дезрастворами (внутрь аппарата тоже затекает, это же не подводная лодка) также не внушают оптимизма.
Реанимируя "покойников" вы берёте на себя ответственность за здоровье и жизнь как пациента, так и персонала!


Здравствуйте.
У аппарата отсутствует выходная мощность на биполярной насадке. При этом, вся периферия в рабочем состоянии.
Хотелось бы узнать в чём причина данной неисправности, первый раз такое случилось, до этого аппарат не давал сбоев.

Есть ли у кого-нибудь схема электрическая принципиальная данного аппарата?

.
Есть темы:
- ЭХВЧ 300-01 "Фотек" Е300 (Неполадки /проблемы, опыт и советы по их устранению);
- ЭХВЧ 300-03 "Фотек" Е300 (Неполадки /проблемы, опыт и советы по их устранению).

СтасДата: Четверг, 19.Мар.2009, 06:10 | Сообщение # 2


---
MTN, сам электрод исправен?

MTNДата: Пятница, 20.Мар.2009, 10:09 | Сообщение # 3
Стажер
У вас сообщений: 5
Главный специалист по медтехнике
На заявках
Российская Федерация

Да, вся переферия исправна.

SeptДата: Воскресенье, 22.Мар.2009, 22:19 | Сообщение # 4
На заявках
Украина

Житомир
Биактив не работает ,понятно.А моноактив?

MTNДата: Понедельник, 13.Апр.2009, 09:50 | Сообщение # 5
Стажер
У вас сообщений: 5
Главный специалист по медтехнике
На заявках
Российская Федерация

Моно работает в нормальном режиме.

serg2010Дата: Четверг, 25.Фев.2010, 11:50 | Сообщение # 6
Стажер
У вас сообщений: 36
инженер по медоборудованию
На заявках
Российская Федерация

Новосибирск
MTN, есть схема на ЭХВЧ-300-03. Загружена в файлообменник хирургического оборудования.

vicmicДата: Пятница, 05.Мар.2010, 13:19 | Сообщение # 7
Стажер
У вас сообщений: 23
инженер по медоборудованию
На заявках
Российская Федерация

Новосибирск
MTN, Удалось ли отремонтировать аппарат? Где была неисправность?

ZlobujanДата: Четверг, 15.Апр.2010, 13:06 | Сообщение # 8
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Неисправность была скорее всего в биполярном разъеме из-за несовершенства конструкции, В процессе эксплуатации контакты часто деформировались (актуально для аппаратов до 2005 года выпуска).

SMAДата: Четверг, 26.Авг.2010, 11:53 | Сообщение # 9
Заглянувший
У вас сообщений: 1
Инженер
На заявках
Российская Федерация

Балашиха
Я работаю в НЦ ССХ им. Бакулева инженером по экстренному ремонту оборудования в оперблоке.
Некоторые хирурги работают только коагуляторами ЭХВЧ-300-02 или ЭХВЧ-300-03. И переодически они используют режим "спрей" для контактной монополярной коагуляции. Вопрос: какой вред может нанести Фотеку контактная коагуляция в режиме спрей? Под контактной понимается механический контакт электрода и коагулируемой ткани.

ZlobujanДата: Вторник, 31.Авг.2010, 10:50 | Сообщение # 10
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

SMA
Аппарату вреда не будет.


Сообщение отредактировал Zlobujan - Вторник, 14.Сен.2010, 11:35

Andrey0612Дата: Пятница, 12.Ноя.2010, 23:02 | Сообщение # 11
Участник
У вас сообщений: 69
инженер
На заявках
Российская Федерация

Ижевск
Senergy,
начинай с педали и периыерии так сказать.. (моно, бипорлярные провода)

nigolДата: Вторник, 07.Дек.2010, 16:52 | Сообщение # 12
Стажер
У вас сообщений: 8
всё
На заявках
Казахстан

Алма-Ата
На днях в этом ЭХВЧ 300-02-"Фотек" менял 3 по 470 Ом включённых параллельно (на фото в правом нижнем углу), два IRG4BC20UD (на IRG4BC30UD, не нашёл двадцатых nea ) ,предохранители 3,15А , всё в ИБП

выходной IRFPC50 слева на фото

Ковырялся в подсобке, без схем и осциллографа ireful
Кто знает частоту ИБП в этом Фотеке?
И от схем не откажусь.
А аппарат заработал.

zx19Дата: Суббота, 25.Дек.2010, 15:38 | Сообщение # 13
Vse
На заявках
Российская Федерация

Саратов
Нет би-коагуляции. Проверил и прощупал элементы на генераторе, ничего битого не нашёл. Кто-то имел такую проблему? Что-то даже не знаю, что ещё посмотреть.

ZlobujanДата: Понедельник, 27.Дек.2010, 08:37 | Сообщение # 14
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Заводской номер аппарата?

zx19Дата: Среда, 29.Дек.2010, 13:41 | Сообщение # 15
Vse
На заявках
Российская Федерация

Саратов
№03554

ZlobujanДата: Среда, 29.Дек.2010, 14:25 | Сообщение # 16
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Проверь работают ли монополярные режимы.
Если работают, то проблема скорее в разъеме для подключения держателя. Разобрать разъем, проверить пайки, слегка подогнуть ламельки и все заработает.
Саратов?


Сообщение отредактировал Zlobujan - Среда, 29.Дек.2010, 14:29

zx19Дата: Среда, 29.Дек.2010, 19:12 | Сообщение # 17
Vse
На заявках
Российская Федерация

Саратов
Цитата Zlobujan ()
Проверь работают ли монополярные режимы.

очень хорошо работают. на выходе би режима игрушечным осциллографом видно наличие колебаний, но их амплитуда не растет с набором мощности, реле щелкает, светодиод режима горит.
пайки проверю уже после нг.

zx19Дата: Четверг, 06.Янв.2011, 12:43 | Сообщение # 18
Vse
На заявках
Российская Федерация

Саратов
причина неисправности - пропал контакт в одном хитром месте, на глаз это не было видно.

vario1Дата: Среда, 16.Фев.2011, 02:42 | Сообщение # 19
Участник
У вас сообщений: 80
всего по немногу
На заявках
Российская Федерация

бобруйск
Quote (nigol)
два IRG4BC20UD (на IRG4BC30UD, не нашёл двадцатых )

После такой замены аппарат нормально себя чувствует? У нас в городе нашел только IRG4BC30UD. Заменить не решился.

zx19Дата: Среда, 16.Фев.2011, 08:27 | Сообщение # 20
Vse
На заявках
Российская Федерация

Саратов
Quote (nigol)
Кто знает частоту ИБП в этом Фотеке?

религия не позволяет посчитать RC цепь на задающей ноге ШИМа?

ZlobujanДата: Среда, 16.Фев.2011, 14:33 | Сообщение # 21
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Quote (vario1)
После такой замены аппарат нормально себя чувствует? У нас в городе нашел только IRG4BC30UD. Заменить не решился.

Заменять не рекомендую.

zx19Дата: Среда, 16.Фев.2011, 15:02 | Сообщение # 22
Vse
На заявках
Российская Федерация

Саратов
поменял вылетевшие транзисторы, на первые подобные, с подходящим внутренним сопротивлением и частотой переключений. второй год работают.

shirokov_1957Дата: Четверг, 12.Май.2011, 16:27 | Сообщение # 23
Стажер
У вас сообщений: 9
медтехник
На заявках
Российская Федерация

Калининград
И что же это за "хитрое место"? Нельзя ли скинуть фото? Неисправность - такая же.

zx19Дата: Четверг, 12.Май.2011, 17:38 | Сообщение # 24
Vse
На заявках
Российская Федерация

Саратов
Quote (shirokov_1957)
И что же это за "хитрое место"

совсем нет никаких инструментов для прозвонки?

shirokov_1957Дата: Среда, 25.Май.2011, 14:12 | Сообщение # 25
Стажер
У вас сообщений: 9
медтехник
На заявках
Российская Федерация

Калининград
Собственно неисправности как-таковой видимо в моем случае не было. Генерация была, на осцилографе видно и мощность изменяется. Скорее всего проблема была в пользователях. Докторов, как я понял, не устраивала сила искры на биполярном пинцете перед операцией. После чистки всех контактов шнура и разъемов я проверил аппарат на мыле во всех режимах. Работает. Пока возврата после ремонта не было.

zx19Дата: Воскресенье, 08.Апр.2012, 13:22 | Сообщение # 26
Vse
На заявках
Российская Федерация

Саратов
Вопрос к производителю. Стали жаловаться, что во время работы от аппарата идет запах и верхняя крышка сильно греется. Посмотрел внутри, на плате ШГИД03.100.321 стоят 4 1 ваттных резистора. Видно, что полоски на них сильно выцвели, есть следы локального нагрева около них. С чем это связано?

skvirlДата: Вторник, 19.Июн.2012, 07:52 | Сообщение # 27
Заглянувший
У вас сообщений: 2
МБП-08
На заявках
Российская Федерация

Тюмень
Здравствуйте, у меня проблема, включаю аппарат, дисплеи загораются, кнопки не работают, с чего начать?

vario1Дата: Вторник, 19.Июн.2012, 11:15 | Сообщение # 28
Участник
У вас сообщений: 80
всего по немногу
На заявках
Российская Федерация

бобруйск
Проверяй кнопки, подается ли питание на них.

ZlobujanДата: Вторник, 19.Июн.2012, 13:11 | Сообщение # 29
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Такое происходит если до включения аппарата зажата педаль или кнопка управления на держателе.
1. Отсоединяем все педали и держатели кроме держателя нейтрального электрода (нейтральник должен быть подключен к держателю) и включаем аппарат. Если кнопки заработали ищем проблему в педалях или держателе с кнопками управления (залипший геркон, КЗ и тд.).
2. Если проблема осталась подключаем держатель с кнопками управления. Поочередно нажимая желтую и голубую кнопки, проверяем, что в момент нажатия на индикаторе мощности монополярной коагуляции не высвечивается ошибка "Е3" ("Е30" на новых блоках), данная ошибка возникает при одновременно нажатых кнопках держателя и подключенном нейтральном электроде и сигнализирует о неисправности в дополнительном источнике питания. Если при нажатии только одной кнопки вылезла такая ошибка значит неисправна вторая кнопка или не работает соответствующая пара светодиод-фототранзистор на модуле управления.
3. За обработку кнопок и педалей на плате модуля управления отвечают две микросхемы LM339, но если не помогут 2 первых пункта лучше отправить к нам.


Сообщение отредактировал Zlobujan - Вторник, 19.Июн.2012, 13:12

zx19Дата: Пятница, 01.Фев.2013, 09:13 | Сообщение # 30
Vse
На заявках
Российская Федерация

Саратов
Ув. Zlobujan, такой вопрос. Во время работы коагулятор зависает. Внутри оч. сильно греется транзистор BUZ90, в его цепи был треснувший ВВ конденсатор на 220 пик. Конденсатор заменил, но транз. продолжает греться. Видимо трещина на конденсаторе это следствие. Из-за чего это происходит?

444c-c4Дата: Четверг, 05.Сен.2013, 21:30 | Сообщение # 31
Стажер
У вас сообщений: 18
физио диагностика электромедицина
На заявках
Российская Федерация

Пушкино МСК
"Фотек" Е301 (на передней панели), на задней - ЭХВЧ 300-02 ТУ 9444-003-41747567-01, 2006 г.в. Просто потух без дыма и взрывов. Оказалось гасящее сопротивление в цепи питания КР1033 в обрыве. Выпр. напряжение первого инвертора при этом (вроде без нагрузки) были 530В и 18В. Все заработало после замены КР1033 и сопротивления питания на белое керамическое 5Вт 51К. Кстати, TDA 4605 ни c гасящим керамич. сопр. 75К, ни с двумя парал. 75К и 51К, работать не захотела. При этом напряжение после выпрям. первого инвертора стало 330В. TDA запитывалась, но выхода не было. Работал аппарат в общей сложности минуты 3. Потом опять тихо потух. Теперь сгорел FU 3,15А (сразу после реле на плате), оба IGBT первого инвертора без выпайки, при проверке тестером в режиме прозв. диодов. вроде замкнуты накоротко на участке К-Э. Допустим, отсоединив IGBT первого инвертора от питания, можно проверить драйвер (там, вроде, вообще никаких ОС не просматривается), восстановить его при необходимости, заменить транзисторы, проверить работу первого инвертора без работы инвертора, запускаемого от КР1033, соединить все окончательно. Не получится ли опять в результате то, что имеем сейчас. Может кто из опыта знает как нужно действовать при такой ситуации. Еще хотелось бы знать номинал гасящего резистора в цепи питания КР1033, а то по цветовой маркировке он определяется как 44 Ом, чего быть не может, по- моему пониманию. И еще, пусть меня похоронят хозяева, но скрывать схемы, как производители, под каким либо предлогом, когда в них есть острая нужда у многих людей, мне как электромеханику, не очень понятно.

TaalaiДата: Пятница, 15.Ноя.2013, 01:14 | Сообщение # 32
Стажер
У вас сообщений: 6
Инженер по медоборудованию
На заявках
Кыргызстан

Бишкек

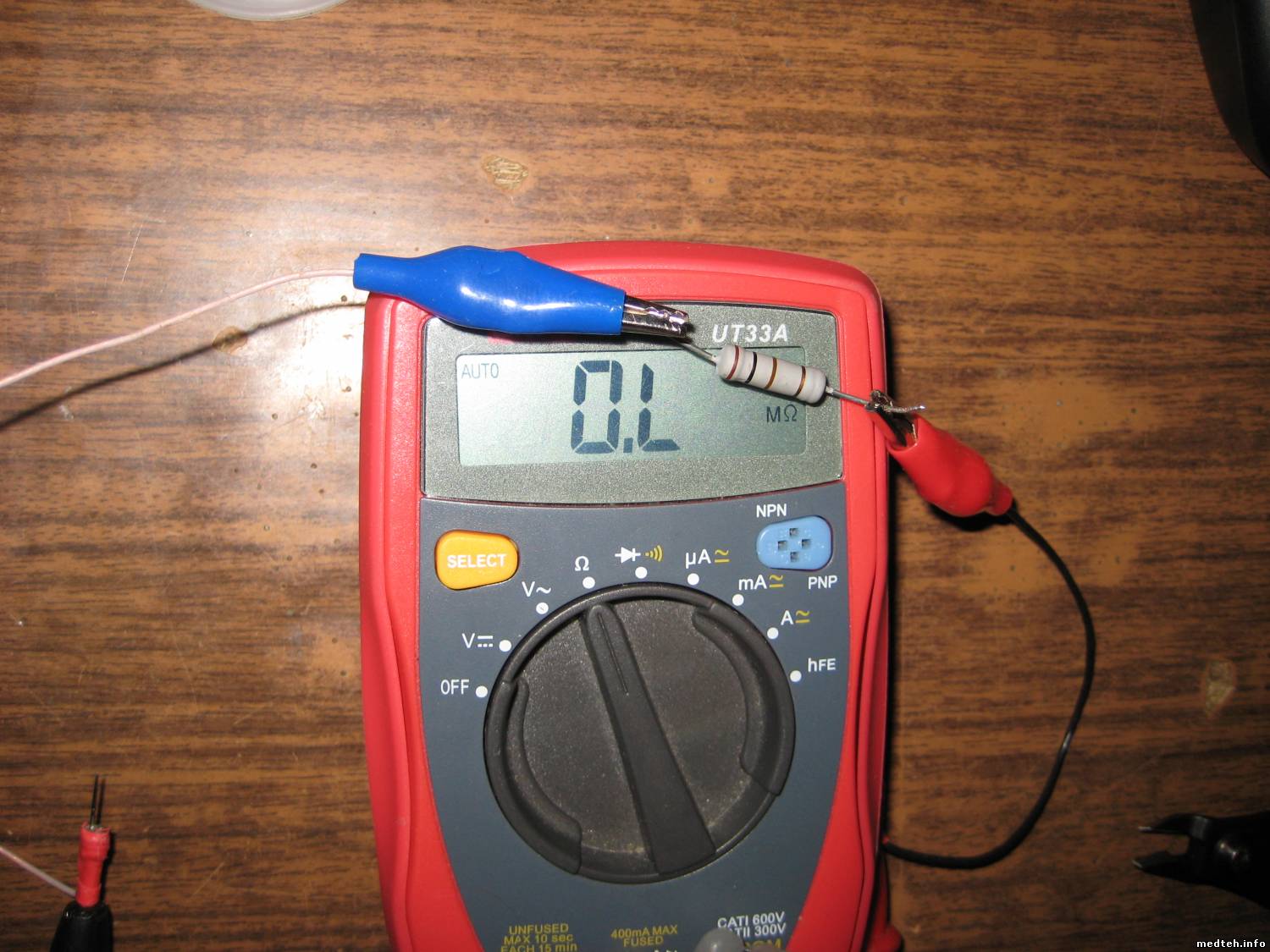

А Вы решили проблему? Какой там всё-таки номинал резистора? Я сделал так - содрал оболочку резистора (до графита) и измерил до перегоревшего участка спирали и у меня вышло где-то 79 кОм, но судя по маркировке (правда, по-моему она выгорела и изменила цвет) 1 коричневый, 2 черный, 3 был желтым.))))) В итоге, где-то 100 кОм. Был бы признателен ответу!

Да и ещё, аппарат заработал и работает уже месяц, при номиналах резюков, на питание КР1033 112 кОм (2 шт по 56кОм на 3 ватт, от старого копира) и на питании IC 2155 первичного инвертора резюк 15 кОм, может кому понадобится ...

zx19Дата: Воскресенье, 17.Ноя.2013, 12:42 | Сообщение # 33
Vse
На заявках
Российская Федерация

Саратов
У Е301 отсутствует все напряжения на выходах, нет моно, би, резания. Отдельно проверил задние платы, генератор исправен. Проблема, видимо, с нижней платой питания. +-15, 5, -4 вольта есть. Не могу понять, что еще не хватает этой железяке?

AlexiumДата: Воскресенье, 17.Ноя.2013, 13:49 | Сообщение # 34
Инженер медтехник
На заявках
Российская Федерация

Саратов
а должно быть -4 вольта, может -10? на обмотках выходного трансформатора сигнал есть?

zx19Дата: Воскресенье, 17.Ноя.2013, 15:09 | Сообщение # 35
Vse
На заявках
Российская Федерация

Саратов
и должно быть -4 вольта, проверено на другом. причем тут выходной трансформатор, если весь генератор исправен с сборе?

ZlobujanДата: Понедельник, 18.Ноя.2013, 12:21 | Сообщение # 36
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Чтобы хоть что-то подсказать, напишите заводской номер аппарата. Е301 имеет долгую с 1999 года 12-летнюю историю производства и за это время претерпел множество изменений.
На данный момент официальная позиция нашего предприятия такова, что аппараты, находящиеся в эксплуатации более 8-ми лет ремонту не подлежат, тоже самое мы рекомендуем и медтехникам на местах. Такие аппараты не соответствуют современным требованиям безопасности, старение изоляции и многократное воздействие дезрастворами (внутрь аппарата тоже затекает, это же не подводная лодка) также не внушают оптимизма.
Реанимируя "покойников" вы берёте на себя ответственность за здоровье и жизнь как пациента, так и персонала!


Посмотрите в 18 точке на плате питания, подается ли опорное напряжение и меняется ли оно при изменении мощности на индикаторах. Одновременно нужно контролировать напряжение в точке 20 - выход мощного источника. Если управляющее есть, а на выходе ничего нет, то заменить поочередно драйвер IR2115 и м/с TL494.
Все это конечно стоит делать если при нажатии на педаль срабатывают звуковой и световой сигнал активации.


Сообщение отредактировал Zlobujan - Понедельник, 18.Ноя.2013, 12:39

zx19Дата: Понедельник, 18.Ноя.2013, 13:19 | Сообщение # 37
Vse
На заявках
Российская Федерация

Саратов
При нажатии на педаль звуки и мигания есть.

ZlobujanДата: Понедельник, 18.Ноя.2013, 13:27 | Сообщение # 38
Участник
У вас сообщений: 64
инженер
На заявках
Российская Федерация

Дополнительно рекомендую осмотреть все электролиты и заменить те, которые промаркированы "NA" и "Kome".

zx19Дата: Понедельник, 25.Ноя.2013, 17:20 | Сообщение # 39
Vse
На заявках
Российская Федерация

Саратов
Все проделано, но результата нет. На 18 сидит -0,46 вольт, оно не меняется при изменении цифр мощности, при нажатии на педаль становится 5,56 вольт. На 20 есть 13,7 вольт, при нажатии на педаль падает до 0. Электролитов "NA" и "Kome"нет, все проверены, в норме.

med57Дата: Вторник, 24.Мар.2015, 16:00 | Сообщение # 40
Участник
У вас сообщений: 83
Александр
На заявках
Российская Федерация

Орел
Уважаемые спецы, кабель биполярного электрода ЭХВЧ можно заменять на любой двухжильный?

Благодарю за Ваш ответ.

Форум медтехников » Медицинское оборудование (тех. разделы) » Хирургическое оборудование. » ЭХВЧ 300-02 "Фотек" Е301 (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Анализатор биохимичес...[Selig85 (16.Апр.2021)]
2. SEARCHER 70 DX-073[serglap (16.Апр.2021)]
3. визиограф SHICK[Dent-Lux (16.Апр.2021)]
4. Всё о стоматустановка...[Spawn33rus (16.Апр.2021)]
5. Анализатор AVL 9180 R...[Romuald (16.Апр.2021)]
6. Анализатор гематологи...[Zdoroviy (16.Апр.2021)]
7. Лазер стоматологическ...[bektyish (16.Апр.2021)]
8. Модификация Fresenius...[Vetvet (15.Апр.2021)]
9. ИВЛ iVent 201 ф.Versa...[Левобережный (15.Апр.2021)]
1. лахта-милон руководст...[08.Апр.2021]
2. Весы В1-15 Саша full[05.Апр.2021]
3. КТ Сакура (он же Hita...[03.Апр.2021]
4. Service manual Sinnow...[31.Мар.2021]
5. BS 3000P[26.Мар.2021]
6. Инструкция по ПроГраф...[23.Мар.2021]
7. Коды ошибок в ПО ПроС...[23.Мар.2021]
8. Инструкция по подключ...[23.Мар.2021]
9. MOBILDRIVE Series 4-1...[23.Мар.2021]
10. РУКОВОДСТВО ПО обслуж...[11.Мар.2021]
1. dikir[16.Апр.2021]
2. qqqq12345[16.Апр.2021]
3. kormchi[16.Апр.2021]
4. SherwoodBD[16.Апр.2021]
5. nikola2021[16.Апр.2021]
6. Raund2009[16.Апр.2021]
7. Botunok[16.Апр.2021]
8. Ingwar[15.Апр.2021]
9. joni143[15.Апр.2021]
10. AnnaKov[15.Апр.2021]
МастерБаку[571]
Serg74[157]
Yulana34[141]
Dimitrius[129]
РОМУЛ[116]
madmac[113]
naves[113]
генаf[112]
art-i-k[110]
begun_a[104]









Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2021
