Форум медтехников » Медицинское оборудование (тех. разделы) » Хирургическое оборудование. » ЭХВЧ-200-01 "ЭФА" (разных моделей и модификаций) (Неполадки/проблемы, опыт и советы по их устранению)
ЭХВЧ-200-01 "ЭФА" (разных моделей и модификаций)
StasikДата: Пятница, 24.Сен.2010, 07:52 | Сообщение # 1
Техник
У вас сообщений: 338
электромеханик
OFFлайн
Российская Федерация

Красноярский край
Выпускаются (выпускались) аппараты моделей:
- ЭХВЧ-200-01 "Эфа" мод. 0201, 200 Вт;
- ЭХВЧ-200-01 "ЭФА" мод. 0202, 100 Вт;
- ЭХВЧ-200-01 "ЭФА" мод. 0202-2, 200 Вт;
- ЭХВЧ-200-01 "ЭФА" мод. 0202-3, 300 Вт;
- ЭХВЧ-200-01 "ЭФА" мод. 0203, 300 Вт.
Производитель - ООО "Эфа", располагается в пригороде Санкт-Петербурга - Петродворце и является лидером группы предприятий.

Есть и производитель ЭХВЧ аппаратов марки "ЭФА-М" - ООО "ЭФА МЕДИКА".
К сведению: Каталог крупнейших производителей аппаратов электрохирургических в России.


.

Пока аппарат (модель не указана) не ковырял. Доктора говорят, что пробуя на куcочке мыла выс.част. есть, на пациенте же нет.
Может мощность упала?
Подскажите кто сталкивался.

lis63Дата: Воскресенье, 26.Сен.2010, 14:38 | Сообщение # 2
начальник участка
OFFлайн
Российская Федерация

Самара
Может провод порвался и периодически теряется контакт. Данный аппарат не видел, но рекомендую начать с выходного каскада.

StasikДата: Вторник, 28.Сен.2010, 06:41 | Сообщение # 3
Техник
У вас сообщений: 338
электромеханик
OFFлайн
Российская Федерация

Красноярский край
Провода и электроды исправны. Не хочет работать на пациенте. Пробую 100Вт лампу с последовательно соединённым резистором 500 Ом - РАБОТАЕТ! На пациенте не хочет!
Подскажите кто сталкивался с такой проблемой!
Нужна схема.

StasikДата: Пятница, 08.Окт.2010, 09:29 | Сообщение # 4
Техник
У вас сообщений: 338
электромеханик
OFFлайн
Российская Федерация

Красноярский край
Проблема решена заземлением операционного стола на землю аппарата (как рекомендовано производителем).
Хотя до этого работало без этой связи.
Разбираться не стал ...

STarasДата: Пятница, 08.Окт.2010, 11:47 | Сообщение # 5
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (Stasik)
заземлением операционного стола на землю аппарата
- т.е. выравниванием потенциалов.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

aromasДата: Понедельник, 06.Июн.2011, 13:11 | Сообщение # 6
Участник
У вас сообщений: 194
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Аппараты "ЭФА" имеют датчик НЧ утечки в цепи нейтрального электрода, отключающий подачу мощности в монополярных режимах при наличии утечки. Биполяра это не касается.

Сообщение отредактировал aromas - Понедельник, 06.Июн.2011, 13:30

ibica24731365Дата: Среда, 04.Фев.2015, 11:35 | Сообщение # 7
Заглянувший
У вас сообщений: 3
Инженер по мед. оборудованию
OFFлайн
Молдова

Тирасполь
Доброго дня всем.
Столкнулся вот с какой проблемой. Во время проведения операций с применением ЭХВЧ-200-01 "ЭФА" (модель не указана), возникает рябь на мониторе эндоскопа. В качестве видеопроцессора используется видеопроцессор PENTAX.
Проверил совместимость вышеуказанных аппаратов по классу изоляции - совместимы.
Эндоскоп используется хирургический, с широким инструментальным каналом.
Кто-то сталкивался с х..нёй подобного рода? Если да, то как избавиться от этого явления?

aromasДата: Вторник, 10.Фев.2015, 12:50 | Сообщение # 8
Участник
У вас сообщений: 194
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Если правильно помню, то видеоэндоскоп Пентакс заземляется через "коробочку". В коробочке лежит конденсатор, т.е. прибор землится по ВЧ. Попробуйте закоротить конденсатор. Мне помогло.

ibica24731365Дата: Среда, 11.Фев.2015, 11:12 | Сообщение # 9
Заглянувший
У вас сообщений: 3
Инженер по мед. оборудованию
OFFлайн
Молдова

Тирасполь
Можно попросить Вас несколько подробнее объяснить.

aromasДата: Понедельник, 02.Мар.2015, 10:44 | Сообщение # 10
Участник
У вас сообщений: 194
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
От самого видеоэндоскопа (от контакта заземления на нём) должен идти комплектный провод к видеопроцессору (к заземлению).
Провод разделён на две части коробочкой, в которой лежит конденсатор, т.е. заземление идёт по ВЧ.
Если конденсатор закоротить, помеха (в моём случае) уходит.

ibica24731365Дата: Понедельник, 30.Мар.2015, 09:23 | Сообщение # 11
Заглянувший
У вас сообщений: 3
Инженер по мед. оборудованию
OFFлайн
Молдова

Тирасполь
Я закоротил конденсатор - проблема не ушла, помехи по прежнему остались.

_Dik_Дата: Четверг, 14.Май.2015, 09:17 | Сообщение # 12
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
ЭХВЧ-200-01 "ЭФА" мод. 0201, при включении аппарат включал и выкл. индикацию.
Отремонтировал БП, но обнаружил горелые резисторы в выходных цепях. Без схемы не обойтись.
Кто может поделиться схемой, буду благодарен.

skribl777Дата: Четверг, 14.Май.2015, 13:12 | Сообщение # 13
Стажер
У вас сообщений: 45
технический инженер
OFFлайн
Беларусь

минск
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Какая неисправность была в БП ?
Дело в том, что у меня была таже проблема. Разобрал, почистил, прогрел, собрал и он работает. Меня это очень сильно смущает ...


Сообщение отредактировал skribl777 - Четверг, 14.Май.2015, 14:00

_Dik_Дата: Четверг, 14.Май.2015, 19:32 | Сообщение # 14
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Ёмкость питания мик-мы 3842 в ауте. Остальные полудохлые или полуживые. Это на выбор. Мой измеритель ёмкостей показал их состояние с повышенным сопротивлением. Ну и трансформаторы в них не сильно хороши.
Измеряй сопротивление первички. Ну, а на счёт "смущает" - не переживай, думаю, вернётся, но лучше не надо.
Мне бы узнать номинал резюка достоверно, ибо от него много чего зависит.

skribl777Дата: Пятница, 15.Май.2015, 09:04 | Сообщение # 15
Стажер
У вас сообщений: 45
технический инженер
OFFлайн
Беларусь

минск
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
ОК, спасибо, вернулось )) На прогоне простоял 10 часов и усё ...
Скинь фотку с пояснением какие конкретно тебя интересуют, я измерю.

_Dik_Дата: Пятница, 15.Май.2015, 11:01 | Сообщение # 16
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Не могу. Устройство в больничке.
Его легко и так найти. На плате выходной, которая присоединена к разъёмам лицевой панели, в верхнем левом углу стоит таймер НА17555. С его выхода - 3 нога - идёт 0,25Вт 9,1 Ом, два диода 4148 подвешены к питанию и далее резистор 0.5Вт + 1,5Мф на вход транса. С транса идёт на два оптрона TLP66. В общем, выход таймера раскачивает трансик.
Мне нужен номинал 0.5 ватного резюка. Если не разберёшься, буду думать как сделать фотку. У тебя может обрываться первичка транса в БП от нагрева.
Заранее спасибо.

skribl777Дата: Понедельник, 18.Май.2015, 09:51 | Сообщение # 17
Стажер
У вас сообщений: 45
технический инженер
OFFлайн
Беларусь

минск
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
560 Ом

_Dik_Дата: Понедельник, 18.Май.2015, 11:37 | Сообщение # 18
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Спасибо.
Ты его легко нашёл?
Фотка нужна?
Он у тебя не "загорелый"?
Что с твоим устройством?

skribl777Дата: Понедельник, 18.Май.2015, 15:40 | Сообщение # 19
Стажер
У вас сообщений: 45
технический инженер
OFFлайн
Беларусь

минск
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Легко, описание подробное )))
Пока не до него, отставил до лучших времён.

skribl777Дата: Среда, 27.Май.2015, 09:41 | Сообщение # 20
Стажер
У вас сообщений: 45
технический инженер
OFFлайн
Беларусь

минск
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Спасибо.
Проблема оказалась та, что и у тебя - ёмкость питания мик-мы 3842 в ауте.
Транс живой.

_Dik_Дата: Четверг, 28.Май.2015, 06:28 | Сообщение # 21
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
Благодаря тебе и я сделал. Но от схемы не откажусь. Думаю, пригодится.

_Dik_Дата: Пятница, 22.Янв.2016, 19:00 | Сообщение # 22
Стажер
У вас сообщений: 34
КИП
OFFлайн
Украина

Черновцы
Цитата _Dik_ ()
ЭХВЧ-200-01 "ЭФА" мод. 0201
И вот он вернулся. Полгода ежедневных операций, видать, не показатель.
Может всё же кто-нибудь поделится схемой?

prorokvmДата: Среда, 26.Июн.2019, 10:35 | Сообщение # 23
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
Всем здрасьте.

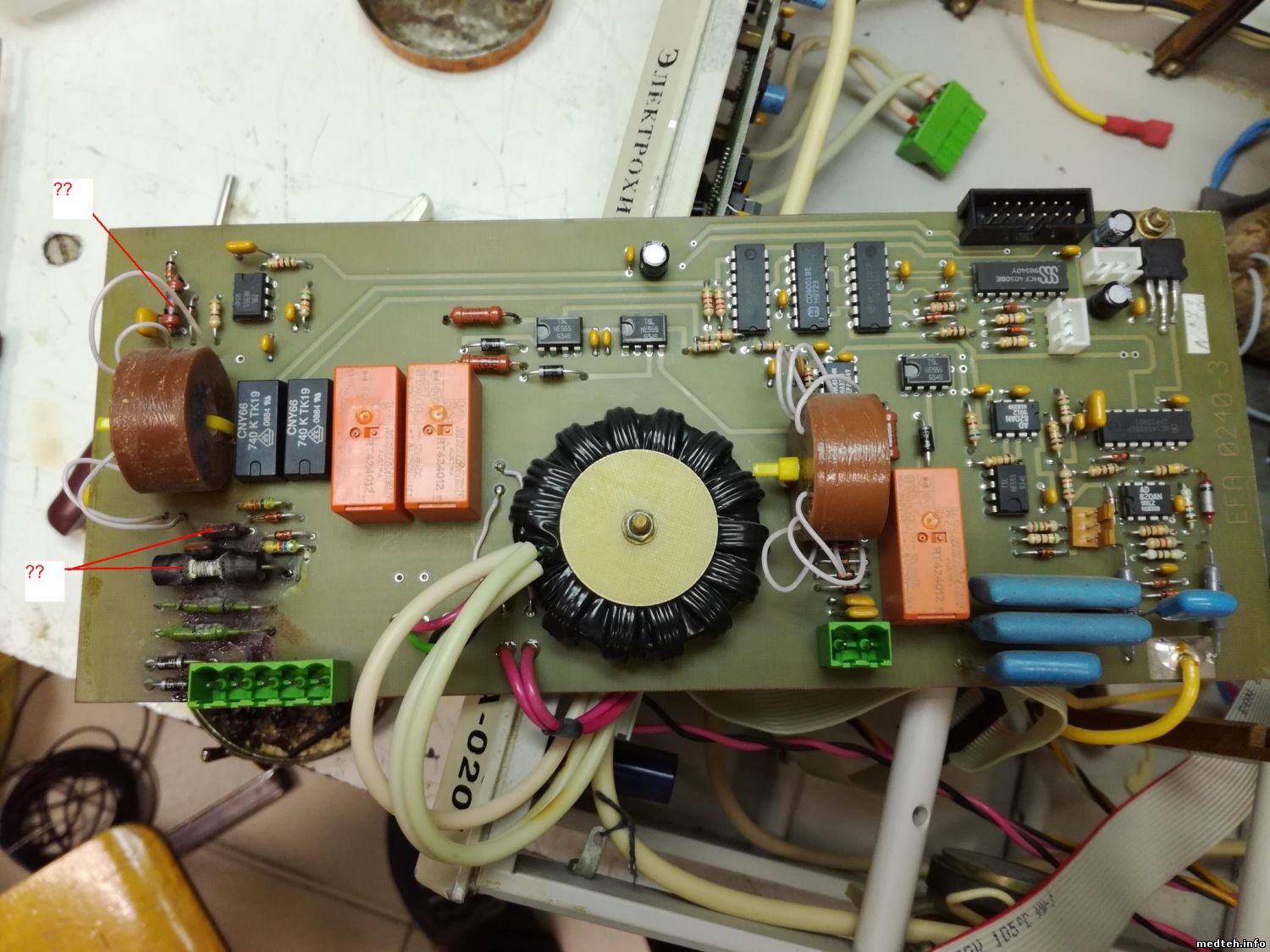

Поступил в ремонт аппарат ЭХВЧ 200-01 "ЭФА" (1999 г/в) (модель не указана) сгорел усилитель мощности и плата коммутации.
Просьба, по возможности поделиться любыми сведениями, схемой, т.к детали сгорели очень хорошо и не определяются.
С завода ответили отказом - не делятся документацией.


Сообщение отредактировал prorokvm - Среда, 26.Июн.2019, 10:42

МВРДата: Среда, 26.Июн.2019, 12:26 | Сообщение # 24
Медтехник
OFFлайн
Российская Федерация

.
Посмотрите сообщение №8 в этой теме http://www.medteh.info/forum/25-294-1#163623

http://www.medteh.info/load/27-1-0-2789

prorokvmДата: Четверг, 04.Июл.2019, 20:45 | Сообщение # 25
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
Спасибо, дружище МВР!
Я всё это уже видел, да, только толку мало.

gordiukДата: Четверг, 04.Июл.2019, 20:46 | Сообщение # 26
Стажер
У вас сообщений: 27
инженер
OFFлайн
Казахстан

Алма-Ата
Могу только фрагмент схемы от ЭХВЧ-200-01 "ЭФА" мод.0201 выложить. Блок коммутации и схема управления этим блоком.
Смотрите, может кому-то поможет. Для удобства использования, элементы располагал как они расположены на плате.


Как тяжело в зоопарке работать...

МВРДата: Суббота, 05.Июн.2021, 07:07 | Сообщение # 27
Медтехник
OFFлайн
Российская Федерация

.
Держатель монополярных электродов "ЭХА" с кнопками управления. https://yandex.ru/images....rce=wiz
(применяется и для комплектации ЭХВЧ других производителей или наоборот используется от других изготовителей аппаратов).
Обрыв проводника в кабеле непосредственно около держателя ... Как его разобрать, "нетравмируя" или не очень, если, конечно, держатель как-то разбирается? ...

nik_nikДата: Понедельник, 07.Июн.2021, 02:29 | Сообщение # 28
У вас сообщений: 202
инженер по ремонту
OFFлайн
Российская Федерация

Приморский кр.
МВР, держатель неразборный. Выкручиваешь трубку, в которую вставляется электрод, (там есть шлиц) и с одного бока от уровня верхней кнопки разрезаешь держатель, достаешь платку и работаешь с кабелем. Потом ставишь плату, подтягиваешь её держателем электрода на место и клеишь.
