Электронный ENDOFLATOR ( инсуфлятор) 264305 20 KARL STORZ
secvanДата: Воскресенье, 01.Апр.2012, 13:07 | Сообщение # 1
Стажер
У вас сообщений: 33
инженер по медтехнике
На заявках
Российская Федерация

Всем добрый день ! Периодически указанный инсуфлятор во время работы издает негромкий звук (похожий на глухую вибрацию чего-то, типа: р-р-р-р...). Был однократный случай пропадания давления во время операции. Хирурги боятся его использовать. Другие такие же инсуфляторы такого звука не издают. Где неисправность ? Аппарат сделан очень акуратно и разбирать все подряд неразумно.

creytДата: Воскресенье, 01.Апр.2012, 15:28 | Сообщение # 2
У вас сообщений: 560
техник
На заявках
Российская Федерация

Кузня
Quote (secvan)
типа: р-р-р-р

Так там же насос с фильтрами стоит blush
Разбери да увидиш чего его колбасит.
Привозили такой с забитыми фильтрами, промывка в белизне помогла.

secvanДата: Воскресенье, 01.Апр.2012, 16:18 | Сообщение # 3
Стажер
У вас сообщений: 33
инженер по медтехнике
На заявках
Российская Федерация

По структурной схеме там нет насосов. Этот прибор предназначен для поддержания необходимого давления в брюшной полости газом CO2 во время операций. Аппарат подключается к балону с СО2 и с помощью регуляторов и электомагнитных клапанов поддерживает на выходе примерно 15 мм.рт. ст. избыточного давления. Есть там один блок, называется линейный привод 0-30 mmHg.(в переводе), но что он собой представляет, я не знаю.

aromasДата: Пятница, 11.Май.2012, 10:26 | Сообщение # 4
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Этот линейный привод есть ни что иное, как управляемый электро-магнитный редуктор. точно не помню, как в Шторце - ШИМ или линейно изменением напряжения на нем. Звук, который Вы описали, есть чисто механический дребезг собственно электро-магнита. Все устройство собрано на плите с каналами внутри. Сначала стоит механический редуктор, два предохранительных клапана и потом ЭМ-редуктор. Я бы посоветовал аккуратно все это разобрать, почистить/помыть (потому как в нашем СО2 очень много воды и грязи всякой - засоряются каналы и механизм редукторов). Сам ЭМ редуктор представляет из себя линейный электромагнит + мембрана+автомобильный ниппель. На нем есть две резинки типа механических демпферов.

secvanДата: Среда, 10.Окт.2012, 17:48 | Сообщение # 5
Стажер
У вас сообщений: 33
инженер по медтехнике
На заявках
Российская Федерация

Разобрал линейный привод, там кроме вышеперечисленного есть еще клапан с очень маленьким - 2мм. резиновым уплотняющим колечком. Это колечко износилось и клапан создавал шум. Можно просто заменить кольцо. Я отреставрировал уплотнение силиконовым герметиком, звук исчез.

aromasДата: Четверг, 11.Окт.2012, 12:48 | Сообщение # 6
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Quote (secvan , Вчера))
там кроме вышеперечисленного есть еще клапан с очень маленьким - 2мм. резиновым уплотняющим колечком.

Этот "клапан" и есть стандартный автомобильный ниппель. Можно было купить в автомагазине и поменять. Только пружина у шторцового мягкая, надо подбирать по усилию.
Про реставрацию герметиком - не уверен, что лекарства надолго хватит, потому как герметик мягче резинки и быстрее износится.


Сообщение отредактировал aromas - Четверг, 11.Окт.2012, 12:50

michael_nДата: Четверг, 30.Янв.2014, 14:26 | Сообщение # 7
Заглянувший
У вас сообщений: 3
электроншик
На заявках
Узбекистан

фергана
всем привет где можно найти схему электронного эндофлятора

AlexiumДата: Четверг, 30.Янв.2014, 20:45 | Сообщение # 8
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата michael_n ()
где можно найти схему электронного эндофлятора

michael_nДата: Вторник, 04.Фев.2014, 09:41 | Сообщение # 9
Заглянувший
У вас сообщений: 3
электроншик
На заявках
Узбекистан

фергана
всем привет электронный эндофлятор дает ошибку Р г Е г г помогите решит дефект ?

AlexiumДата: Вторник, 04.Фев.2014, 13:30 | Сообщение # 10
Инженер медтехник
На заявках
Российская Федерация

Саратов
_________________________
error-.pdf(150Kb)

aromasДата: Вторник, 04.Фев.2014, 14:31 | Сообщение # 11
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата michael_n ()
всем привет электронный эндофлятор дает ошибку Р г Е г г помогите решит дефект ?

Иными словами умерли/врут датчики абдоминального давления. Если умерли - замена и рекалибровка, если врут - просто рекалибровка. Там есть прикол - два датчика абдоминального давления параллельно (типа для надежности). Сравниваются показания друг с другом и если разбаланс - авария и отказ работать.


Сообщение отредактировал aromas - Вторник, 04.Фев.2014, 14:32

michael_nДата: Вторник, 18.Фев.2014, 12:03 | Сообщение # 12
Заглянувший
У вас сообщений: 3
электроншик
На заявках
Узбекистан

фергана
Цитата aromas ()
Иными словами умерли/врут датчики абдоминального давления. Если умерли - замена и рекалибровка, если врут - просто рекалибровка. Там есть прикол - два датчика абдоминального давления параллельно (типа для надежности). Сравниваются показания друг с другом и если разбаланс - авария и отказ работать.

а где можно найти или заказать запчасти и комплектующие... ?

aromasДата: Вторник, 18.Фев.2014, 14:19 | Сообщение # 13
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата michael_n ()
а где можно найти или заказать запчасти и комплектующие... ?

Ну так по наименованию датчика и искать. Наименование на корпусе есть.

yblod5Дата: Вторник, 04.Мар.2014, 13:41 | Сообщение # 14
Техник
У вас сообщений: 382
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата aromas ()
Иными словами умерли/врут датчики абдоминального давления. Если умерли - замена и рекалибровка, если врут - просто рекалибровка. Там есть прикол - два датчика абдоминального давления параллельно (типа для надежности). Сравниваются показания друг с другом и если разбаланс - авария и отказ работать

...похоже вы вплотную сталкивались с прибором и наверняка есть свои наработки. Поделитесь, при аварийной ошибке Р г Е г г сразу после включения, с чего начать проверку? Поскольку сервис с принципиальной схемой не найден, чтоб локализовать неисправность, можно как-то прозвонить наиболее вероятные дефектные элементы, или контрольные точки, дающие ориентировку на дефект. Всё подряд разбирать и чистить- это не мой стиль, лишней ревизией можно навредить в том месте где всё исправно работало. Зачастую, некоторые неисправности со "страшной ошибкой", не нуждаются в отправке прибора в специализированый авторизованный центр, а легко устраняются на месте.

aromasДата: Пятница, 21.Мар.2014, 13:01 | Сообщение # 15
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
У меня такие аппараты были с ошибкой потока FlErr(убивался датчик скорости потока не качественным СО2), с проблемой с датчиками давления была предыдущая модель - 264300 20. Записей не нашел (давно это было), но помню, что в нем подстроечниками устанавливались "нули" датчиков расхода и давления (собственно калибровка). Нашел только то, что датчики стояли Nova Sensor NPH8007G.
При замене датчика скорости потока в 264305 20 калибровать не приходилось, походу повезло с идентичностью параметров датчиков.


Сообщение отредактировал aromas - Пятница, 21.Мар.2014, 13:10

yblod5Дата: Суббота, 22.Мар.2014, 02:59 | Сообщение # 16
Техник
У вас сообщений: 382
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата aromas ()

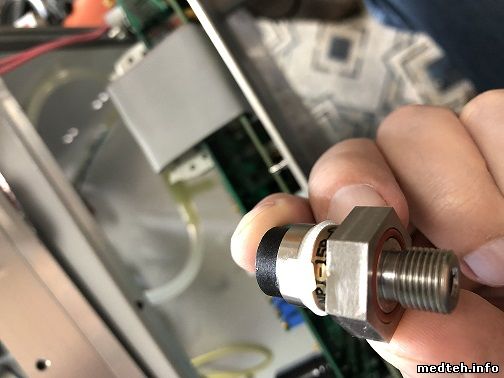

Нашел только то, что датчики стояли Nova Sensor NPH8007G

снял с них трубки, пшикнул в них контактом, ошибка исчезла , но показывает разную хрень вплоть до отрицательного давления. Принял решение на отправку в спец. сервис. Заказ, покупка , каллибровка Nova Sensor NPH8007G - головняк, чаще всего неблагодарный.

ivobldebtsДата: Среда, 31.Авг.2016, 18:20 | Сообщение # 17
У вас сообщений: 183
негр
На заявках
Российская Федерация

ИВАНОВО
Уважаемые коллеги подскажите пожалуйста. На данном аппарате при включении включается непрерывный, очень громкий, звуковой сигнал и он не выключается. Аппарат реагирует на нажатя кнопок,создается впечатление, что аппарат в рабочем состоянии, если бы не сигнал. Что он означает и как с этим бороться?

DawasДата: Среда, 31.Авг.2016, 22:10 | Сообщение # 18
Участник
У вас сообщений: 96
Электронщик-программист
На заявках
Российская Федерация

Иваново
Именно с этим апаратом не сталкивался.
На карлуше (Шторце) любят ломаться микропереключатели... При их выходе из строя карлуша пищит как резаный и не работает.
Смотрите внимательно разъем для инсуффляции для пациента на морде аппарата.
Если там стоят микрики или оптика - однозначно под замену.

aromasДата: Четверг, 01.Сен.2016, 08:58 | Сообщение # 19
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата
На карлуше (Шторце) любят ломаться микропереключатели... При их выходе из строя карлуша пищит как резаный и не работает.
Смотрите внимательно разъем для инсуффляции для пациента на морде аппарата.
Если там стоят микрики или оптика - однозначно под замену.

То, что Вы описывате не инсуффлятор а эндоирригатор с роликовымы насосом, да и то можно отремонтировать датчик наличия системы, покопавшись в потрохах этой платки. Без раздумья менять предлагает Шторц, но это же не наш метод ))). В инсуффляторе датчиков на морде нет никаких.
Цитата
Аппарат реагирует на нажатя кнопок,создается впечатление, что аппарат в рабочем состоянии, если бы не сигнал.

Газ подает? Давление держит?


Сообщение отредактировал aromas - Четверг, 01.Сен.2016, 09:02

ivobldebtsДата: Четверг, 01.Сен.2016, 19:20 | Сообщение # 20
У вас сообщений: 183
негр
На заявках
Российская Федерация

ИВАНОВО
Да газ подается, давление нормальное

aromasДата: Пятница, 02.Сен.2016, 10:58 | Сообщение # 21
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Датчик пустого баллона что показывает?

ivobldebtsДата: Суббота, 03.Сен.2016, 08:11 | Сообщение # 22
У вас сообщений: 183
негр
На заявках
Российская Федерация

ИВАНОВО

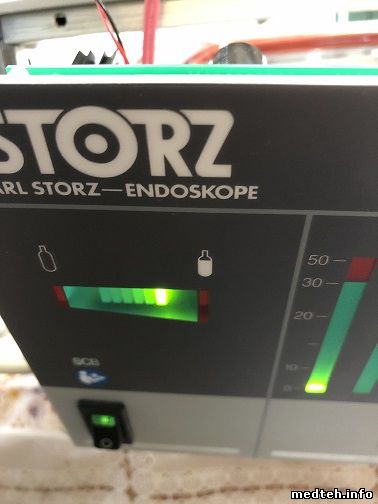

Он показывеет красный значек, балон пустой.Но сигнал о том, что газ не подключен другой. Он помоему прерывистый, а это постоянный. Добрался до компаратора LM324 c него идет логический 0, а должнабыть 1. Сейчас сигнал пропал, но такое уже было, он появлялся снова через какое то время. Пропаял всю плату.

МастерБакуДата: Суббота, 03.Сен.2016, 22:26 | Сообщение # 23
У вас сообщений: 9730
инженер
На заявках
Азербайджан

Баку
http://www.frankshospitalworkshop.com/equipme....ol).pdf

CHAAДата: Вторник, 20.Сен.2016, 18:49 | Сообщение # 24
Стажер
У вас сообщений: 14
инженер по медоборудованию
На заявках
Российская Федерация

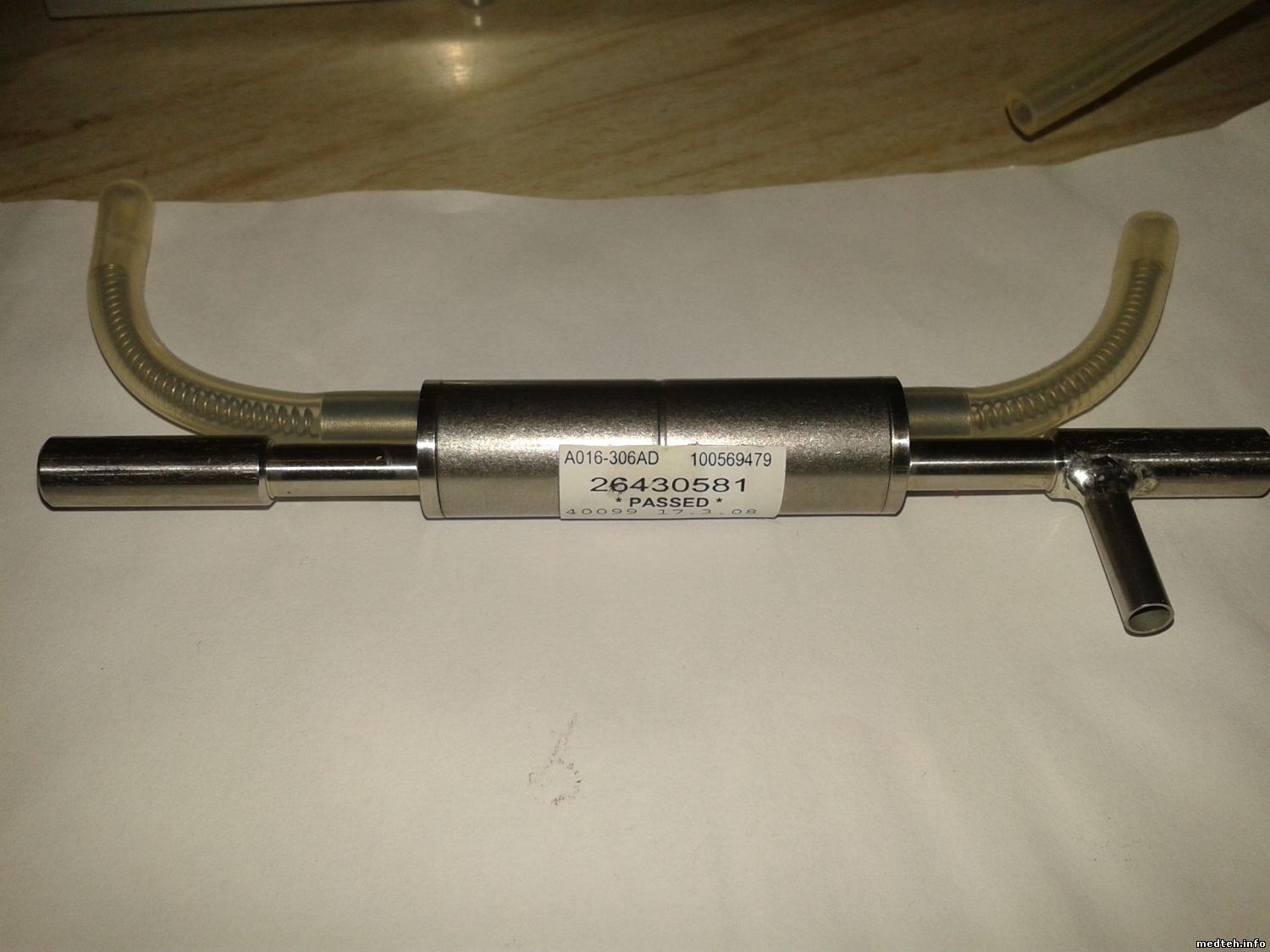

Подскажите, что можно сделать с этим датчиком. Поток не проходит через него. Был заброс жидкости.
ФОТО прикрепил.

aromasДата: Вторник, 20.Сен.2016, 20:31 | Сообщение # 25
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Промыть и всё. Там внутри перегородка с кучей дырок, создает перепад давления в зависимости от скорости потока газа.
П.С. Интересно, какую жидкость "забросили"? Масло из баллона?

CHAAДата: Среда, 21.Сен.2016, 20:21 | Сообщение # 26
Стажер
У вас сообщений: 14
инженер по медоборудованию
На заявках
Российская Федерация

Спасибо! Там действительно железо внутри. Положил в УЗ-ванну с чистящим средством и внутри все очистилось.

А жидкость --кровь с какой-то гадостью. Забилось все от выхода до регулирующего клапана.

ozon02Дата: Воскресенье, 11.Дек.2016, 15:50 | Сообщение # 27
Стажер
У вас сообщений: 11
Инженер по обслуживанию и ремонту
На заявках
Российская Федерация

Большой

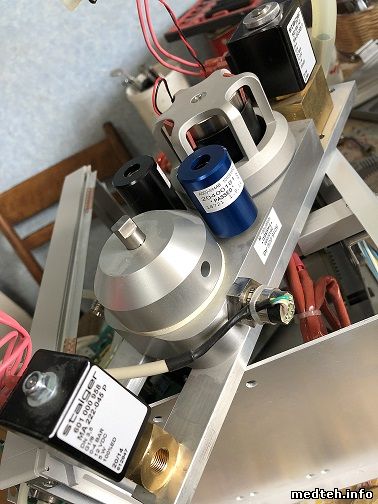

Добрый день, в хирургическом отделении 3 инсуффлятора 2 начали издавать "хрюкающие звуки" один перестал запускаться

1) Стоял несколько месяцев, при попытке включить просто отказывается запускаться - выводит на индикаторы хаотичные данные и пищит зуммером, иногда зависает и не пищит. На кнопки то реагирует, то нет. Были подозрения на кварц и тактирование мк, но генерация отличная и частота как на кварце и должна быть. Может NVRAM (ПЗУ) слететь и не давать запускаться или EEPROM? Может кто сталкивался? ВИДЕО НЕ ЗАПУСКАЮЩЕГОСЯ ИНСУФФЛЯТОРА

2)В процессе работы захрюкал от модуля где соленоид на котором мембрана и золотник автомобильный. Разобрал и визуально никаких проблем не увидел - плита с каналами чистая, мембрана целая, только ощущение, что золотник очень слабенький(усилие поджима вообще минимально) может заменить на автомобильный?

3) пока не дошли руки


Сообщение отредактировал ozon02 - Воскресенье, 11.Дек.2016, 15:53

aromasДата: Среда, 14.Дек.2016, 17:19 | Сообщение # 28
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата ozon02 ()
2)В процессе работы захрюкал от модуля где соленоид на котором мембрана и золотник автомобильный. Разобрал и визуально никаких проблем не увидел - плита с каналами чистая, мембрана целая, только ощущение, что золотник очень слабенький(усилие поджима вообще минимально) может заменить на автомобильный?

Менять золотник ИМХО не стоит, в нем действительно пружина сильно мягче, чем у автомобильного и усилие на открытие, соответственно меньше. Может магнита не хватить на весь потребный расход. От "пердежа" можно избавиться механическим демпфированием соленоида относительно корпуса чем-нибудь типа тонкой (скользкой) пенки нужной толщины (что-бы не заклинить магнит в корпусе) обернув ее кольцом/полукольцом вокруг подвижного соленоида. Делал так много раз, звук уходит, работоспособность остается ))).

jok-netДата: Понедельник, 17.Апр.2017, 22:58 | Сообщение # 29
Стажер
У вас сообщений: 4
инженер
На заявках
Беларусь

Минск
ozon02, 1) Стоял несколько месяцев, при попытке включить просто отказывается запускаться - выводит на индикаторы хаотичные данные и пищит зуммером, иногда зависает и не пищит. На кнопки то реагирует, то нет. Были подозрения на кварц и тактирование мк, но генерация отличная и частота как на кварце и должна быть. Может NVRAM (ПЗУ) слететь и не давать запускаться или EEPROM? Может кто сталкивался?
Получилось решить проблему? Такая же ерунда вылезла.

eji34Дата: Вторник, 15.Авг.2017, 16:40 | Сообщение # 30
Стажер
У вас сообщений: 10
инженер
На заявках
Российская Федерация

Волгоград
Какое давление углекислоты должно быть после редуктора?

aromasДата: Среда, 13.Сен.2017, 11:03 | Сообщение # 31
Завсегдатай
У вас сообщений: 128
инженер
На заявках
Российская Федерация

Санкт-Петербург
Какого редуктора? Внутреннего? Там он не регулируемый, какое есть. Да измерить его не просто-всё внутри плиты, только если сняв предохранительный клапан.
