фотометр рм2111
kazgennadyДата: Четверг, 13.Сен.2012, 16:16 | Сообщение # 1
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

Казань
Фотометр не прошел метрологическую поверку. Установил новую фотометрическую лампу примерно так же, как стояла старая, однако не уверен, что световой луч отрегулирован. Прошу, кто сталкивался с этой проблемой ,подсказать ,как нужно производить такую настройку.

bystronikДата: Четверг, 13.Сен.2012, 22:55 | Сообщение # 2
Участник
У вас сообщений: 104
инженер
На заявках
Украина

Красный Луч
Доброй ночи.Я бы поступил следующим образом договорился с метрологами и на их поверочном аппарате отюстировал оптику.Солар просто так не настроиш

IgenДата: Пятница, 14.Сен.2012, 14:21 | Сообщение # 3
Участник
У вас сообщений: 108
инженер
На заявках
Молдова

Кишинев
«Фотометры РМ 2111
Поверка фотометров производится в соответствии с «Методикой поверки фотометра серии РМ 2111» МП.МН 705-2002», утвержденной РУП «Белорусский Государственный Институт Метрологии» (Республика Беларусь).

Набор светофильтров согласно ГОСТ 8.557-91 аттестованных по коэффициенту пропускания с погрешностью не хуже ±0,5% в диапазоне длин волн 340-850 нм.

Лампа накаливания малогабаритная галогенная КГСМ 27-20»

А что в описание нет, как менять лампу?

«Пределы допускаемой абсолютной погрешности фотометра, Б, при измерении оптической плотности в диапазонах: 0,015 - 0,500 Б ±0,015
0,501-1,000 Б ±0,025
1,001 - 2,000 Б ±0,060
2,001 - 2,500 Б ±0,150
Пределы допускаемого СКО случайной составляющей погрешности фотометров, Б, при измерении оптической плотности в диапазонах: 0,015 - 0,500 Б ±0,007
0,501- 1,000 Б ±0,012
1,001 - 2,000 Б ±0,025
2,001 - 2,500 Б ±0,070
Дрейф нулевой линии за 1 час непрерывной работы, Б, не более ±0,002»

http://td-str.ru/file.aspx?id=9740

По моему, здесь и слон протиснется.

SeptДата: Пятница, 14.Сен.2012, 22:40 | Сообщение # 4
На заявках
Украина

Житомир
Quote (bystronik , Вчера))
и на их поверочном аппарате отюстировал оптику

Как именно?
Quote (Igen , Сегодня))
А что в описание нет, как менять лампу?

В тех что я видел, нет.

kazgennadyДата: Понедельник, 17.Сен.2012, 10:18 | Сообщение # 5
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

Казань
Я нашел в описании, что перед включением нажимаешь F3 и после включения анализатор переходит в технологический режим и можно по бумажному шаблону настроить луч.Однако на этом аппарате (2003 год выпуска) этого не происходит, как только вставляешь шаблон - дает ошибку 2.

IgenДата: Понедельник, 17.Сен.2012, 13:39 | Сообщение # 6
Участник
У вас сообщений: 108
инженер
На заявках
Молдова

Кишинев
А разве визуально на 540 нм нельзя настроить лампу?

kazgennadyДата: Четверг, 20.Сен.2012, 08:52 | Сообщение # 7
Стажер
У вас сообщений: 6
инженер
На заявках
Российская Федерация

Казань
Да, согласен.Подстрою ,чтобы луч попадал в центр светофильтра , и приглашу метрологов. О результатах сообщу.

IgenДата: Четверг, 20.Сен.2012, 12:50 | Сообщение # 8
Участник
У вас сообщений: 108
инженер
На заявках
Молдова

Кишинев
«Технические характеристики на КГСМ-27-20:

КГСМ-27-20
Лампа накаливания КГСМ-27-40 кварцевая галогенная, самолетная предназначена для использования в бортовом аэронавигационном оборудовании, для внутрикабинного и салонного освещения на всех типах самолетов и вертолетов.
Номинальное напряжение: 27 В
Номинальная мощность: 20 Вт
Световой поток: 360 лм
Средняя продолжительность горения: не менее 220 ч
Тип цоколя: специальный
Лампа рассчитана на работу в сетях постоянного и переменного тока частотой 50 Гц »
«а также используется в медтехнике и лабораторном оборудовании»

Лампа какая-то, левая.

Но помните, что в фотометрии, как правило, стараются получить равномерно освещенное световое пятно.

Мы иногда линейность по свету, настраивали по трем концентрациям раствора, и поверку проходило на «ура». В режиме измерения концентрации, желательно на 540 нм, по одной точке калибровали, по другим старались получить минимальную погрешность.

оптик-АДата: Пятница, 28.Сен.2012, 17:24 | Сообщение # 9
Завсегдатай
У вас сообщений: 297
инженер-оптик
На заявках
Российская Федерация

Третий
Привет! Берите фотодиод, были пластинки с выводами. он вам в дальнейшем понадобится, поставьте в кюветное отделение, предварительно соедините с микроамперметром и юстируйте лампу ищите такое положение при котором будет мах ток.

SeptДата: Суббота, 29.Сен.2012, 23:04 | Сообщение # 10
На заявках
Украина

Житомир
Quote (оптик-А , Вчера))
Берите фотодиод

Расскажи подробнее, пожалуйста.

Alex_UssRДата: Понедельник, 01.Окт.2012, 01:05 | Сообщение # 11
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Держите
_____2111.doc(370Kb)

Alex_UssRДата: Понедельник, 01.Окт.2012, 01:06 | Сообщение # 12
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Ну и попутно, лампы да, там выгорают)
Но часто там глючат стабилитроны в корпусе ТО-92 (двуногие такие)

Alex_UssRДата: Понедельник, 01.Окт.2012, 01:08 | Сообщение # 13
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Quote (оптик-А , 28.Сен.2012))
Привет! Берите фотодиод, были пластинки с выводами. он вам в дальнейшем понадобится, поставьте в кюветное отделение, предварительно соедините с микроамперметром и юстируйте лампу ищите такое положение при котором будет мах ток.

Враки, все что нужно для юстировки, это кусок бумажки biggrin

Alex_UssRДата: Понедельник, 01.Окт.2012, 01:55 | Сообщение # 14
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
ну и ремдок
_2111.doc(44Kb)

Alex_UssRДата: Вторник, 02.Окт.2012, 16:51 | Сообщение # 15
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Схемы сборочные чертежи, перечни элементов
_3_.rar(858Kb)

ResonanceДата: Вторник, 15.Окт.2013, 11:30 | Сообщение # 16
Завсегдатай
У вас сообщений: 175
инженер медтехник
На заявках
Украина

Харьков
Доброе время суток!
Будьте так любезны, поделитесь руководством пользователя на данный Фотометр 2111РМ.
На хранилище выдает ошибку при загрузке, файл не найден.
В других ресурсах интернета глупые сайты которые требуют смс за деньги при скачивание..

Меня интересует методика работы и программирование методик, в частности возможность внесения фактора без калибровочного графика.


Сообщение отредактировал Resonance - Вторник, 15.Окт.2013, 12:11

DimitriusДата: Вторник, 15.Окт.2013, 22:00 | Сообщение # 17
У вас сообщений: 400
инженер
На заявках
Украина

Сумы
Resonance,

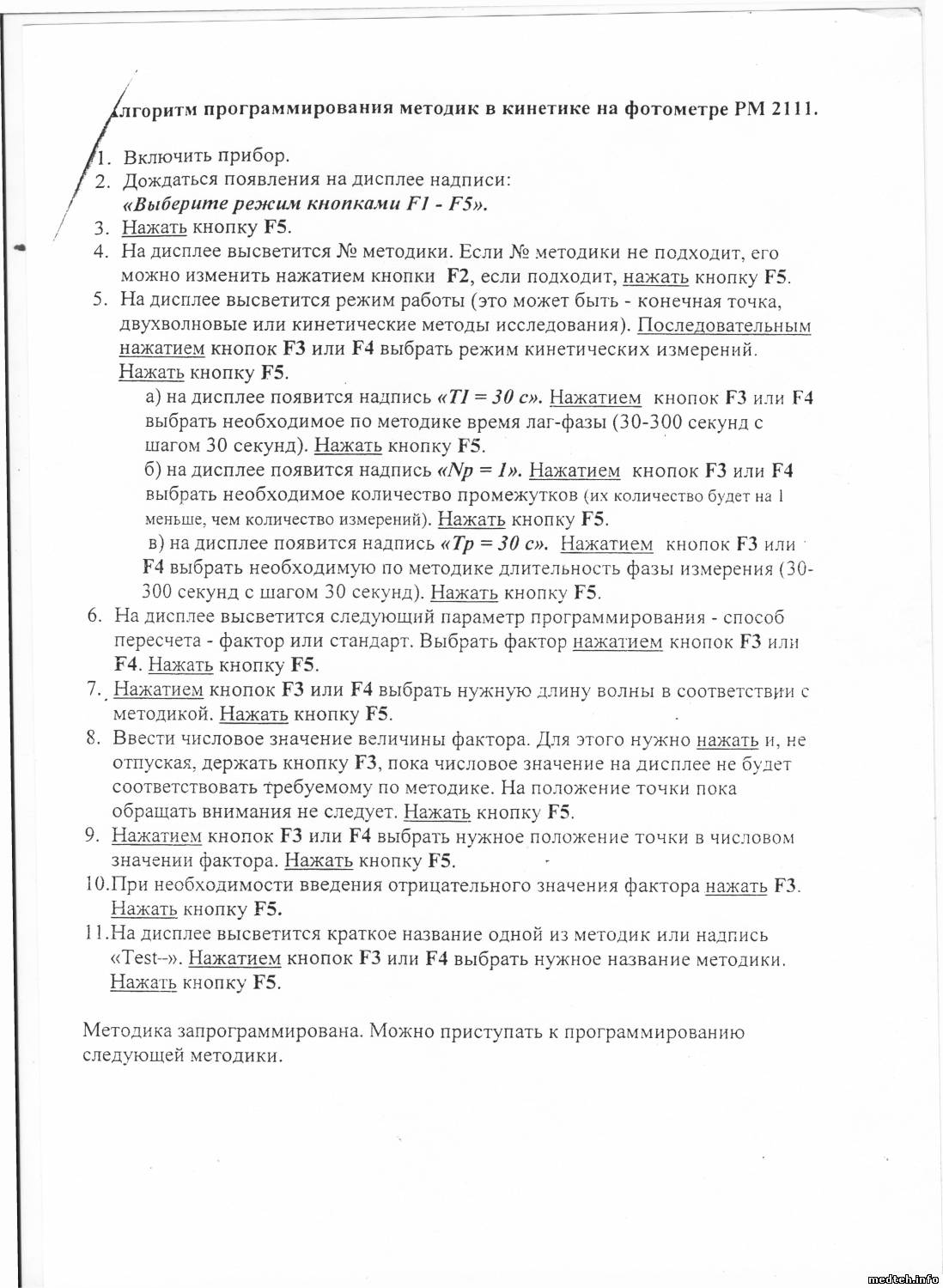

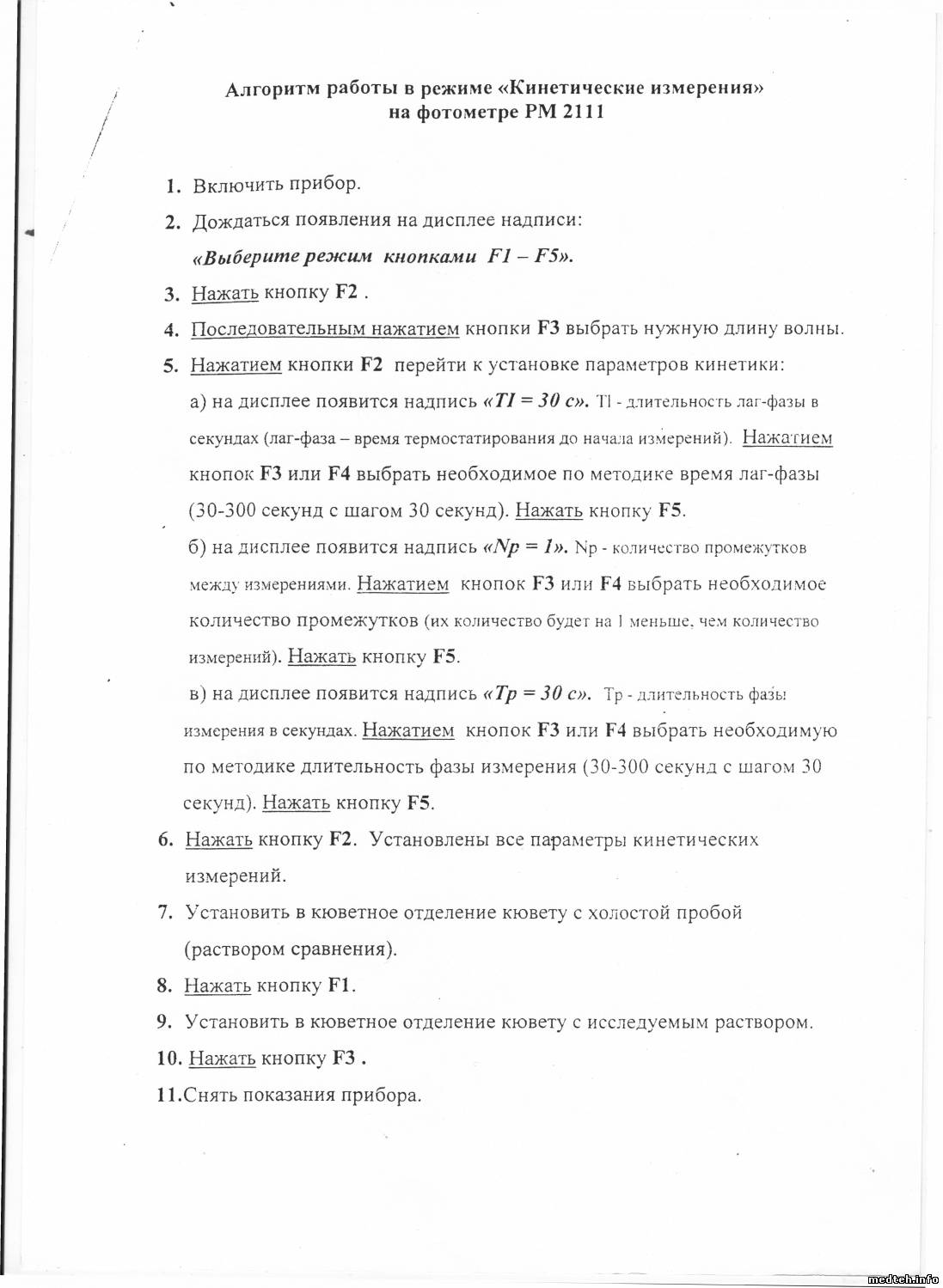

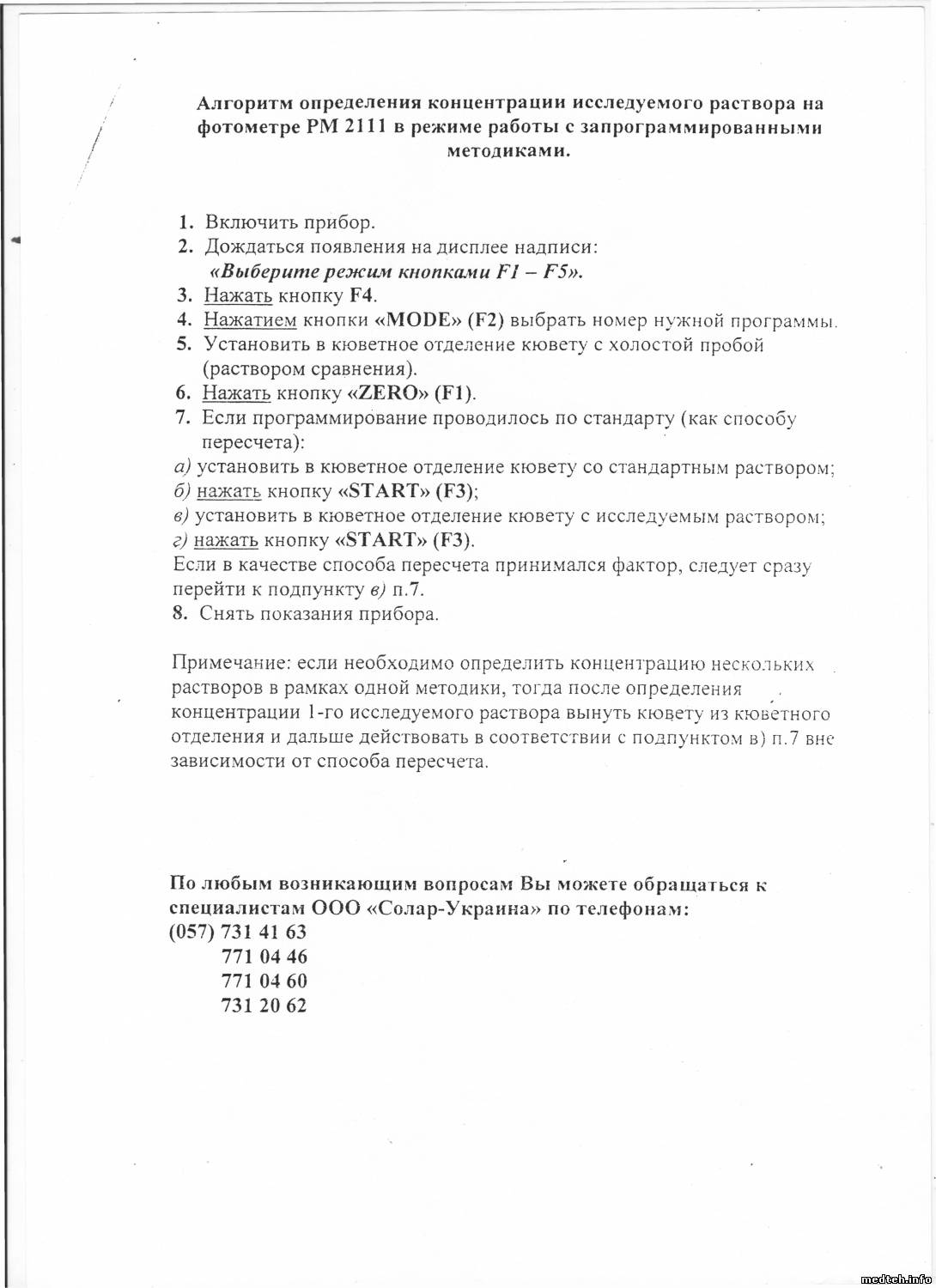

Вот согласно документации завода

Alex_UssRДата: Вторник, 21.Янв.2014, 17:02 | Сообщение # 18
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Проблема такого плана - сдохла озушка черная, которая с батарейкой. Вместе с ней канули в лету все методики. Как это дело восстанавливать?

SeptДата: Суббота, 01.Фев.2014, 22:20 | Сообщение # 19
На заявках
Украина

Житомир
Сдохла озушка или батарейка в ней?

Alex_UssRДата: Понедельник, 03.Фев.2014, 01:30 | Сообщение # 20
У вас сообщений: 442
Электромеханик
На заявках
Беларусь

Барановичи
Там на плате черная фигня, залитая компаундом. В ней литиевая батарейка.
http://datasheets.maximintegrated.com/en/ds/DS1220Y.pdf

После выключения питания, в ней получается мусор. Уже четыре аппарата пришли с такой фигней :(

SeptДата: Суббота, 08.Фев.2014, 22:57 | Сообщение # 21
На заявках
Украина

Житомир
рентгеновский снимок в двух проекциях, для определения местоположения батарейки и дальше...

swinДата: Воскресенье, 09.Фев.2014, 22:13 | Сообщение # 22
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Sept, ювелирно просто! Я так понимаю, что можно целиком перепаять микросхему на новую? Там же нет заводских прошивок и т.д. Дороже будет по деньгам, но не у всех руки Левши. Как считаете?

SeptДата: Среда, 19.Фев.2014, 23:44 | Сообщение # 23
На заявках
Украина

Житомир
У нас одно время с даласами были проблемы, вот и приходилось извращаться biggrin

nick7799КИевДата: Среда, 27.Июл.2016, 19:11 | Сообщение # 24
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Гвинея

Столица
Добрый день, при проведении цикла ZERO, на некоторых (не всех) длинах волн - выдает "ошибка 3".
Как я понимаю дело в оптике? Может кто что знает или сталкивался? Или мануал у кого есть? Спасибо.

VacyДата: Четверг, 28.Июл.2016, 08:16 | Сообщение # 25
Участник
У вас сообщений: 104
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Насколько я помню в РМ2111 в оптике нет особых регулировок. Световое пятно в кюветном отделении должно симметрично охватывать входное окно фотоприемника, в режиме ИЗМЕРЕНИЯ, накал галогенки из дежурного в рабочий. Если только проблема со светофильтрами, там принцип КФК-2-барабан.

nick7799КИевДата: Понедельник, 01.Авг.2016, 09:02 | Сообщение # 26
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Гвинея

Столица
Добрый день,
Может кто-то знает, из-за чего выдается "ошибка 3".
Куда конкретно копать?

redPubДата: Четверг, 04.Авг.2016, 12:00 | Сообщение # 27
Заглянувший
У вас сообщений: 3
са
На заявках
Российская Федерация

Мурманск
сейчас сам столкнулся с этим рм2111 перестал запоминать программы и половина меню в иероглифах, думаю ковырять батарейку...

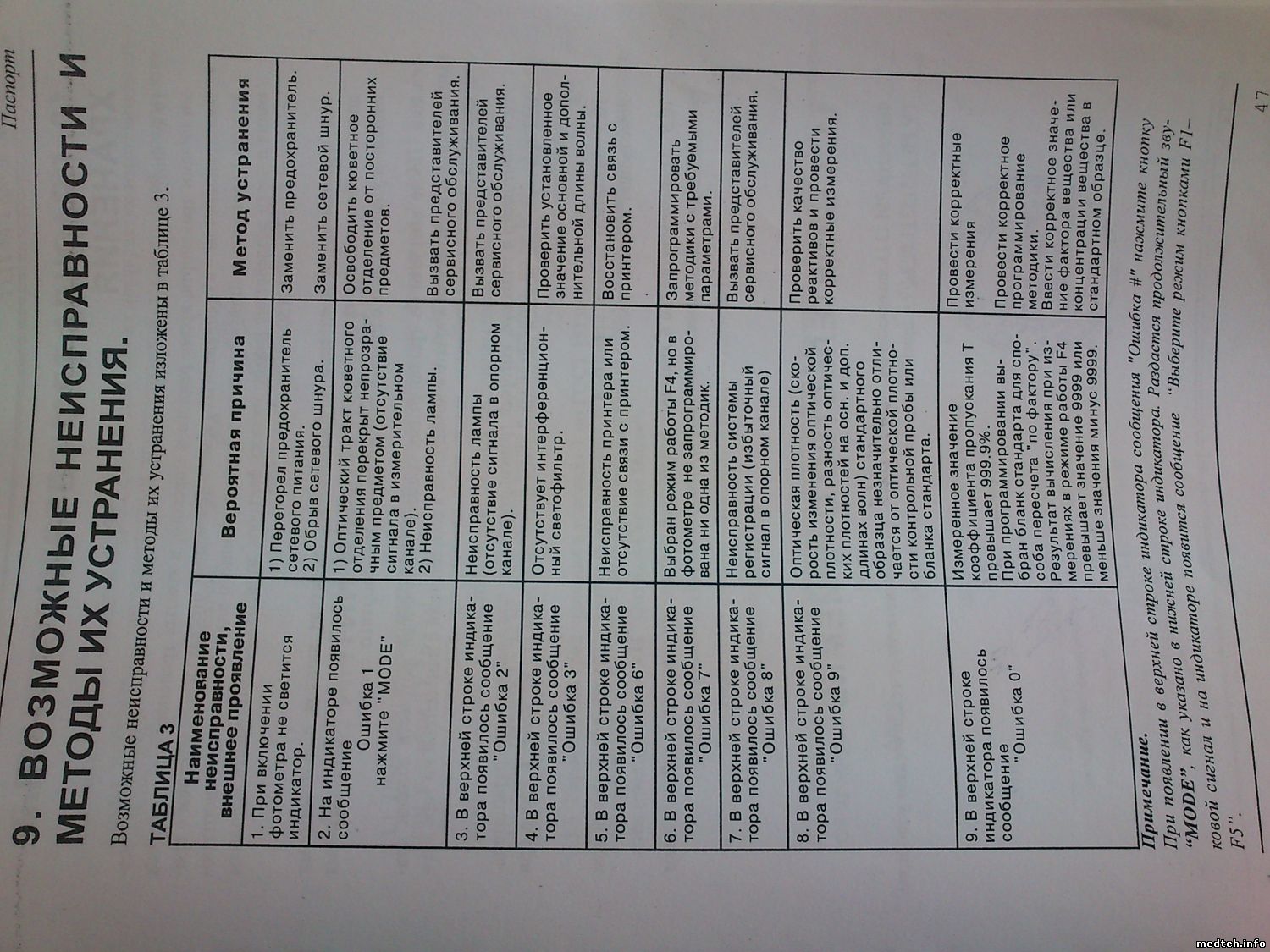

по поводу "Ошибки 3" в мануале написано:
Цитата
Вероятная причина:
Отсутствует интерференционный светофильтр
Метод устранения:
Проверить установленное значение основной и дополнительной длинны волны


nick7799КИевДата: Понедельник, 08.Авг.2016, 08:31 | Сообщение # 28
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Гвинея

Столица
Тоесть, если на одних светофильтрах все норм, а на других "Ошибка 3", то плохие под замену?

vovanushkaДата: Пятница, 12.Авг.2016, 14:05 | Сообщение # 29
Стажер
У вас сообщений: 17
инженер-электроник
На заявках
Беларусь

Минск
Цитата nick7799КИев ()
Добрый день, при проведении цикла ZERO, на некоторых (не всех) длинах волн - выдает "ошибка 3".
Как я понимаю дело в оптике? Может кто что знает или сталкивался? Или мануал у кого есть? Спасибо.

Здравствуйте, коллеги. Ошибка 3 выскакивает если слишком большой сигнал в канале. Если ошибка 3 выскакивает на длинах волн 500, 520, 540, 570,620,670, то обратите внимание на лампу с момента нажатия кнопки ЗЕРО и до появления ошибки. Лампа должна плавно с полнакала до необходимого уровня засветиться. Если лампа включается сразу на всю мощь, то прибор на этих длинах волн выдаст ошибку - потому-что зашкал. Лечение - транзистор КТ853 на радиаторе на плате питания и резистор 0,5Вт 1Ом.

По поводу батарейки - я как то замудрил на Даллас аккумулятор от мобильника, но со сменной батарейкой тоже идея, только вопрос сколько батарейка проработает. Кстати на Далласе типа 10 лет гарантии хранения информации - ИМХО лажа, батарейка залитая внутри столько не проживет, поэтому регулярно с фотометрами вылазят беды с хранением методик. Кстати если интересует аналог DS1220-Y100 это M48Z02-70PC.


Сообщение отредактировал vovanushka - Пятница, 12.Авг.2016, 14:09

vovanushkaДата: Пятница, 12.Авг.2016, 14:11 | Сообщение # 30
Стажер
У вас сообщений: 17
инженер-электроник
На заявках
Беларусь

Минск
Цитата Alex_UssR ()
Держите
_____2111.doc(370Kb)


Вопрос: где взяли такие инструкции? У нас их отродясь не было. В старых паспортах была только нарисована оптическая схема.

redPubДата: Среда, 05.Окт.2016, 11:30 | Сообщение # 31
Заглянувший
У вас сообщений: 3
са
На заявках
Российская Федерация

Мурманск
В общем поменял я микросхему M48Z02-70PC1 PCDIP24, купив ее за 200р. (для интереса запросил на заводе изготовителя фотометра в Минске сколько она стоит, Минск отправил к офф представителю в Москву, представитель прислал счет на 3500$, да три с половиной тысячи долларов!!! откуда они такие цены берут...).
Т.к. рентгена у нас нет, решил старую микросхему пилить по подобию, как выше в посте. но батарейка оказалась не сверху, а снизу, фокус не удался.. ну и ладно :)


Сообщение отредактировал redPub - Среда, 05.Окт.2016, 11:32

vovanushkaДата: Четверг, 06.Окт.2016, 14:55 | Сообщение # 32
Стажер
У вас сообщений: 17
инженер-электроник
На заявках
Беларусь

Минск
Цитата redPub ()
В общем поменял я микросхему M48Z02-70PC1 PCDIP24, купив ее за 200р. (для интереса запросил на заводе изготовителя фотометра в Минске сколько она стоит, Минск отправил к офф представителю в Москву, представитель прислал счет на 3500$, да три с половиной тысячи долларов!!! откуда они такие цены берут...).
Т.к. рентгена у нас нет, решил старую микросхему пилить по подобию, как выше в посте. но батарейка оказалась не сверху, а снизу, фокус не удался.. ну и ладно :)

Я извиняюсь, а к кому Вас отправили с Солара? На Центролаб?

redPubДата: Четверг, 06.Окт.2016, 16:51 | Сообщение # 33
Заглянувший
У вас сообщений: 3
са
На заявках
Российская Федерация

Мурманск
Цитата vovanushka ()
Я извиняюсь, а к кому Вас отправили с Солара? На Центролаб?

Промэнерголаб

vovanushkaДата: Понедельник, 17.Окт.2016, 11:44 | Сообщение # 34
Стажер
У вас сообщений: 17
инженер-электроник
На заявках
Беларусь

Минск
Цитата redPub ()
Цитата vovanushka ()
Я извиняюсь, а к кому Вас отправили с Солара? На Центролаб?

Промэнерголаб

Смешно! Они наши приборы никогда не ремонтировали, просто пересылали приборы по России к ним, а они уже к нам в Минск. А по поводу цены скорее всего опечатка... ну не могли они так нагло наценить, дороже самого прибора.

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » фотометр рм2111 (как отрегулировать фотометрическую лампу)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. G100[terbuny (17.Окт.2017)]
2. "Милта - Ф-8-01&...[fvgk16 (17.Окт.2017)]
3. vivid 3 pro - ПО вер...[SATURN (17.Окт.2017)]
4. Стерилизатор паровой ...[Nick_O (17.Окт.2017)]
5. Opera G500C, Rt20 Har...[serg7vetr (17.Окт.2017)]
6. Стерилизатор паровой ...[Kaban (17.Окт.2017)]
7. Монитор NIHON CNS-970...[MikhailSel (17.Окт.2017)]
8. Монитор прикроватный ...[MikhailSel (17.Окт.2017)]
9. ALOKA SSD 5000[todomodo1 (17.Окт.2017)]
1. Аудиометр AD226 Servi...[13.Окт.2017]
2. Аудиометр AD226 Servi...[13.Окт.2017]
3. Маммограф Brestige ру...[02.Окт.2017]
4. LIS-Link Programmer’s...[26.Сен.2017]
5. РеалБест[26.Сен.2017]
6. Инструкция к гематоло...[14.Сен.2017]
7. Моечно-дезинфекционна...[08.Сен.2017]
8. Образ системы Medison...[04.Авг.2017]
9. CB-Doc Siemens Spirit[04.Авг.2017]
10. Practice 3000 (Практи...[03.Авг.2017]
1. ValeriyRU[17.Окт.2017]
2. yoyo[17.Окт.2017]
3. wvolka[17.Окт.2017]
4. croffos[17.Окт.2017]
5. Aspro666[17.Окт.2017]
6. Ramilson[16.Окт.2017]
7. vasilevv[16.Окт.2017]
8. Skobarski[16.Окт.2017]
9. oschana[16.Окт.2017]
10. andreir[16.Окт.2017]
МастерБаку[398]
Serg74[141]
Dimitrius[123]
генаf[111]
Yulana34[93]
РОМУЛ[89]
madmac[86]
naves[82]
big[82]
rozzi70[75]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
