нет данных на индикаторе Эксан-ГМ
dfcbkbqДата: Четверг, 21.Фев.2013, 05:30 | Сообщение # 1
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Друзья, попал ко мне на рмонт прибор - Эксан-ГМ. такая проблема: включаю, вроде запускается и мотор и мешалка. индикатор загорается, но на нём никаких символов нет. в чём может быть проблема? и ещё, мотор не останавливается, хотя, насколько я знаю, должен после промывки остановиться... просто гоняет буфер постоянно и всё :((
Есть ли у кого-нибудь принципиальные схемы и всевозможные документы на данный девайс?
Буду очень благодарен.

swinДата: Четверг, 21.Фев.2013, 22:22 | Сообщение # 2
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
В сети есть только инструкция по эксплуатации ссылка но она малоинтересна. Схемы Вы вряд ли изыщите - на старый Эксан Г (советский) еще можно, а на этот вряд ли. Открывали аппарат - может залили буфером, где-то коротит?
В каком состоянии клавиатура? Не слишком усердно лаборанты давили кнопку Wash, попробуйте прозвонить, вдруг постоянно замкнуты контакты.

dfcbkbqДата: Понедельник, 25.Фев.2013, 13:01 | Сообщение # 3
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Вскрытый уже неделю стоит :) всю плату протёр на 3 раза спиртиком, только сейчас сообразил, что и динамик не пикает во время включения... а напряжения какие на схему управления должны приходить знаете?

swinДата: Понедельник, 25.Фев.2013, 19:48 | Сообщение # 4
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Мне кажется, для начала проверьте, приходит хоть какое-нибудь напряжение. Начните с целостности обмоток тр-ра, напряжения на втор.обмотке, далее выпрямитель , стабилизатор и т.д. Если есть возможность сравните напряжения на исправном аппарате, если нет - какие-то прикидки можно сделать по типу микросхем, например, глянуть в сети их номинал. напряжение. В старом Эксане мотор прокачки буфера управлялся, кажется, тиристором, что в новых не знаю. Посмотрите, прозвоните. Дай Бог, чтоб не прошивка, тьфу тьфу...

dfcbkbqДата: Понедельник, 25.Фев.2013, 19:52 | Сообщение # 5
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Напряжения есть... но я просто не знаю, какие должны приходить блок управления, ну или хотя бы на микропроцессор... в сети конкретно на этот тип контроллера найти даташитов не могу :(

AlexiumДата: Понедельник, 25.Фев.2013, 19:54 | Сообщение # 6
Инженер медтехник
На заявках
Российская Федерация

Саратов
Фотография в хорошем качестве платы контроллера, информацию найду.

swinДата: Понедельник, 25.Фев.2013, 19:56 | Сообщение # 7
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Точно, фото в студию. Кстати за неделю исправного приборчика не попалось?

seatovodДата: Понедельник, 25.Фев.2013, 22:23 | Сообщение # 8
У вас сообщений: 563
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата (swin)
Кстати за неделю исправного приборчика не попалось?

Их не очень много, по сравнению со старыми Эксанами, да и быстро были вытеснены более толковыми Энзисканами. По существу - как минимум должно быть +5В и питание на ножках операционников. Возможно, броском напряжения убило ключ в цепи питания мотора промывки (вот он и крутится), мог выйти из строя блок питания, но не понятно, почему крутится мешалка - в старом Эксане она вроде бы запитывалась от одной обмотки с +5В. В общем - ждём фото yes

dfcbkbqДата: Вторник, 26.Фев.2013, 14:07 | Сообщение # 9
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
К сожалению, рабочих за неделю не попалось... мешалка крутится, потому что работает от стабилизатора L7805. Сам мотор от 220 переменки (включается/выключается) через релюшку G6RN-1 (на 12 В.). А вот ещё скажите, пожалуйста, там есть на плате управления EEPROM на 256 Кб, которая питается от 2,5-5В, а на неё с TL317C приходит только 1,15. и ещё динамик не пикает при включении, но если я один из выводов динамика замыкаю с землёй, он пищит. Что за байда может быть?

swinДата: Вторник, 26.Фев.2013, 16:53 | Сообщение # 10
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
На TL317C есть инфа.. Какие вольты на блоке питания еще есть? На входе стабилизаторов / выходе и т.д.

dfcbkbqДата: Вторник, 26.Фев.2013, 17:32 | Сообщение # 11
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
На плату управления приходит три напряжения: 1. 4-5 В со стабилизатора L7805, на входе которого 14-15. 2. 7,8-8В с одной из обмоток транса, 3. 3,5-4В с реле через ключевой транзистор.

swinДата: Вторник, 26.Фев.2013, 18:53 | Сообщение # 12
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Реле G6RN-1 управляет мотором промывки, правильно понял? Если он постоянно вращается, значит на управляющую обмотку реле подается напряжение. Обмотка скорее всего нагружена на мощный транзистор или какой-то иной электроннный ключ. Он не пробит? Кнопка промывки не замкнута постоянно?
Alexium фотки просил, как там?

А что в хранилище надо? На этот агрегат там ничего, кажется нет. Залейте что нибудь что имеете - мануал, прогу, прошивку - думаю это ускорит Ваш доступ к разделам сайта.


Сообщение отредактировал swin - Вторник, 26.Фев.2013, 18:56

dfcbkbqДата: Среда, 27.Фев.2013, 15:46 | Сообщение # 13
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Фотки завтра будут. А в хранилище хочу посмотреть принципиальные схемы... просто я темы старые просматривал, там люди пишут, что у кого-то что-то есть... ссылали на хранилище.

swinДата: Среда, 27.Фев.2013, 20:45 | Сообщение # 14
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Я по поводу реле мотора промывки. Что за ключ подает напряжение на обмотку этого реле? ИМС, транзюк, тиристор? Они не пробиты?

AlexiumДата: Среда, 27.Фев.2013, 20:47 | Сообщение # 15
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (dfcbkbq)
просто я темы старые просматривал, там люди пишут, что у кого-то что-то есть... ссылали на хранилище.

Давайте ссылки на темы и сообщения, если есть информация которая пригодится в ремонте попробую её части выложить в этой теме.

dfcbkbqДата: Четверг, 28.Фев.2013, 18:22 | Сообщение # 16
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск

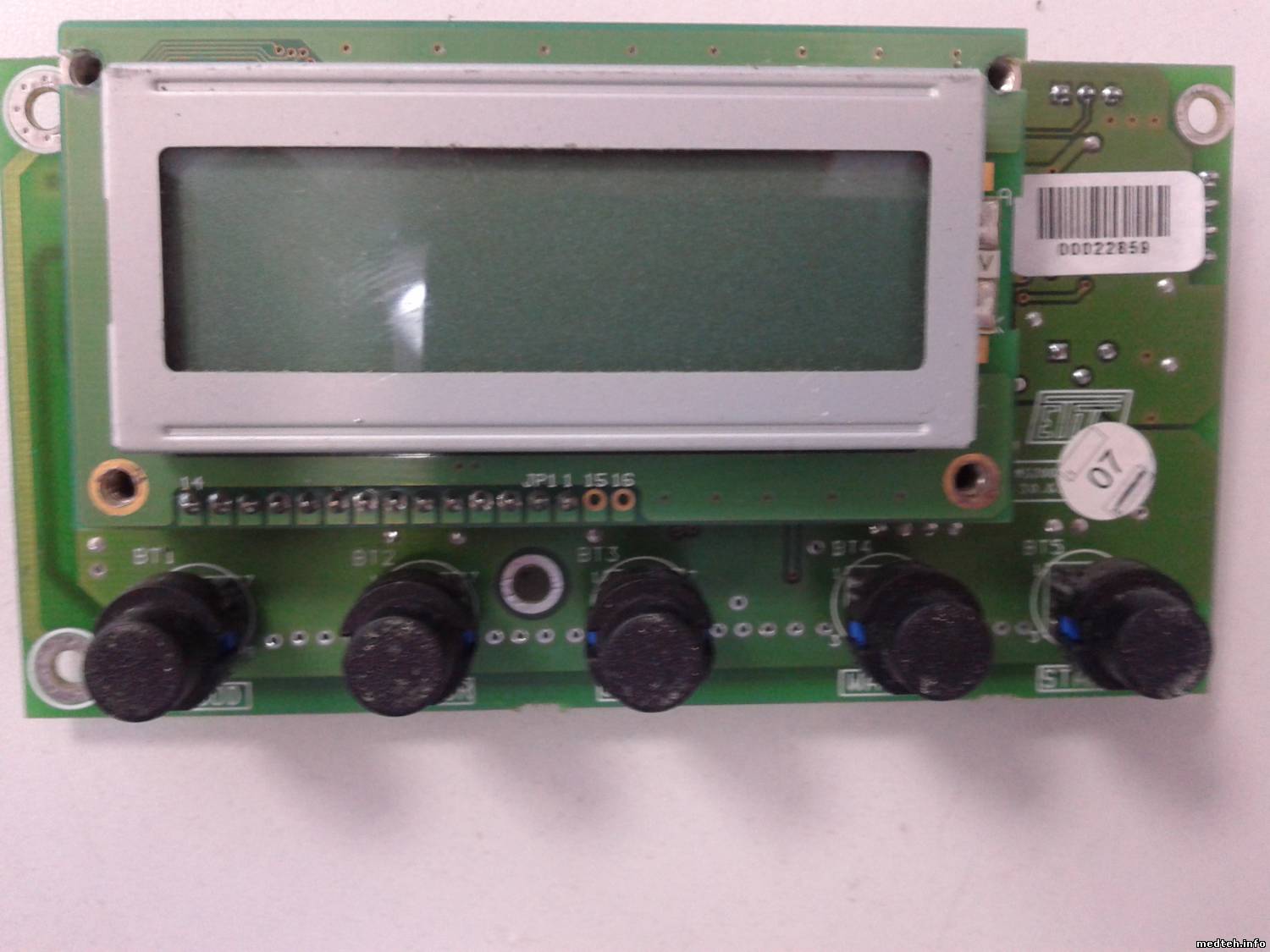

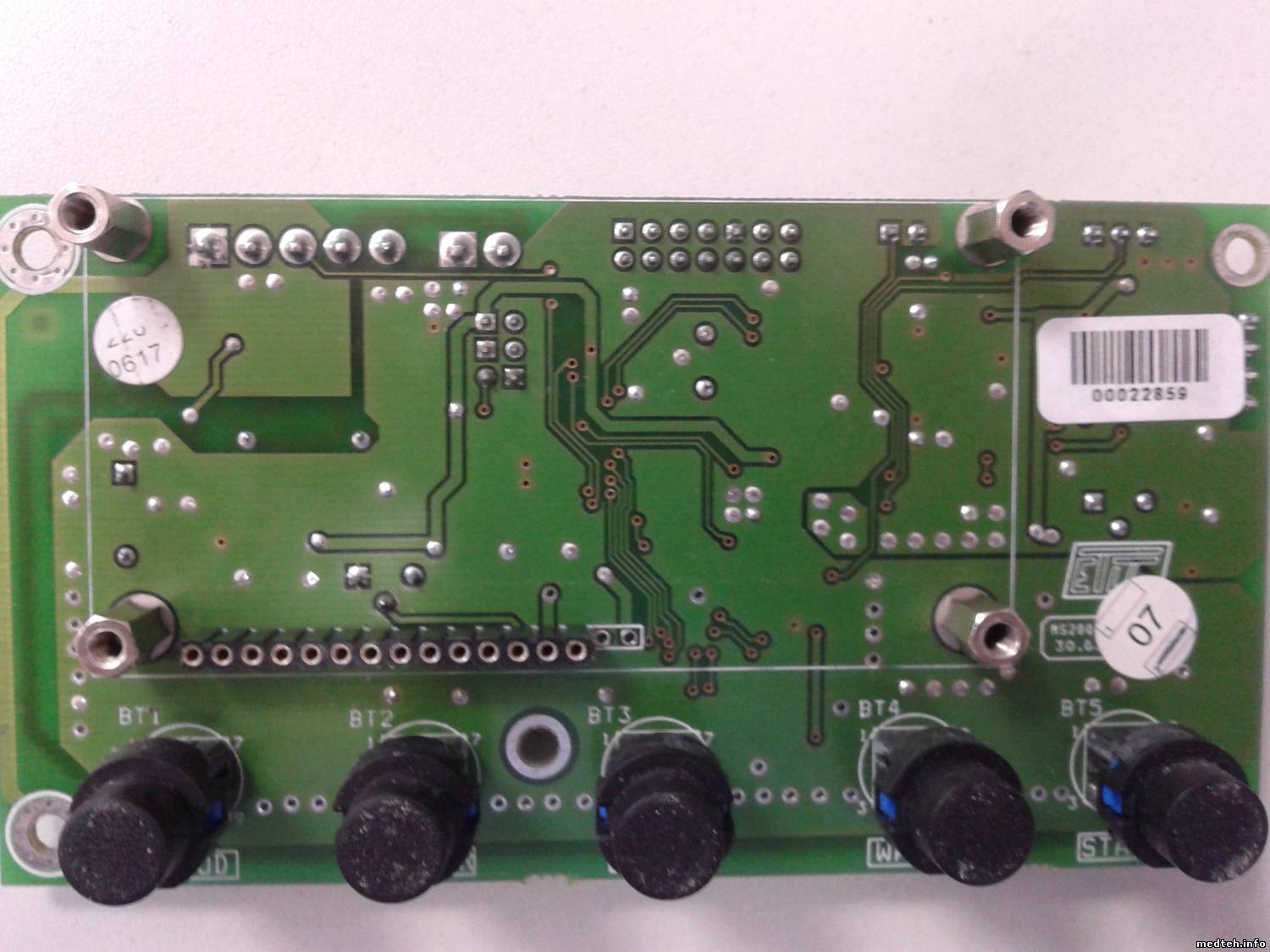

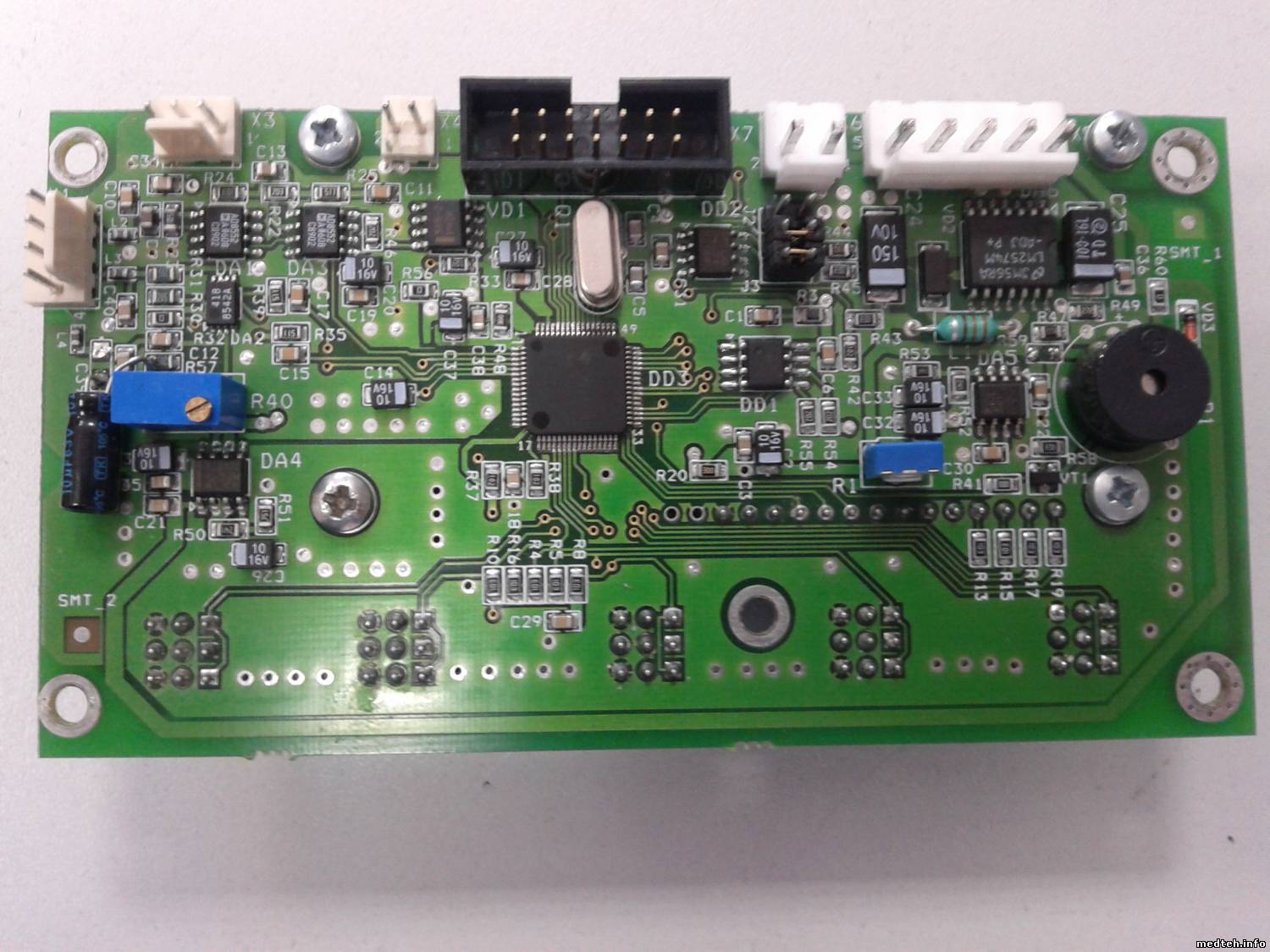

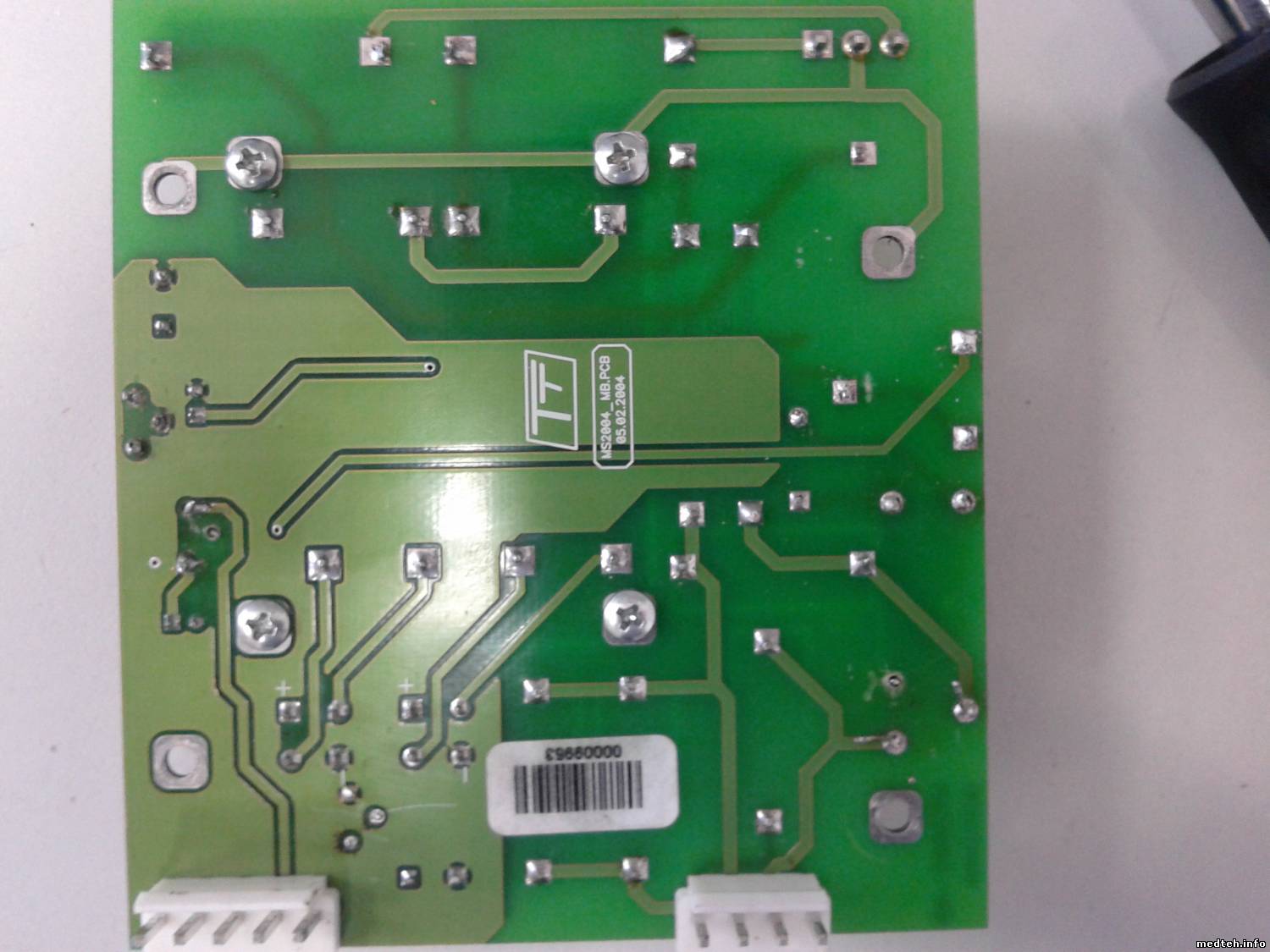

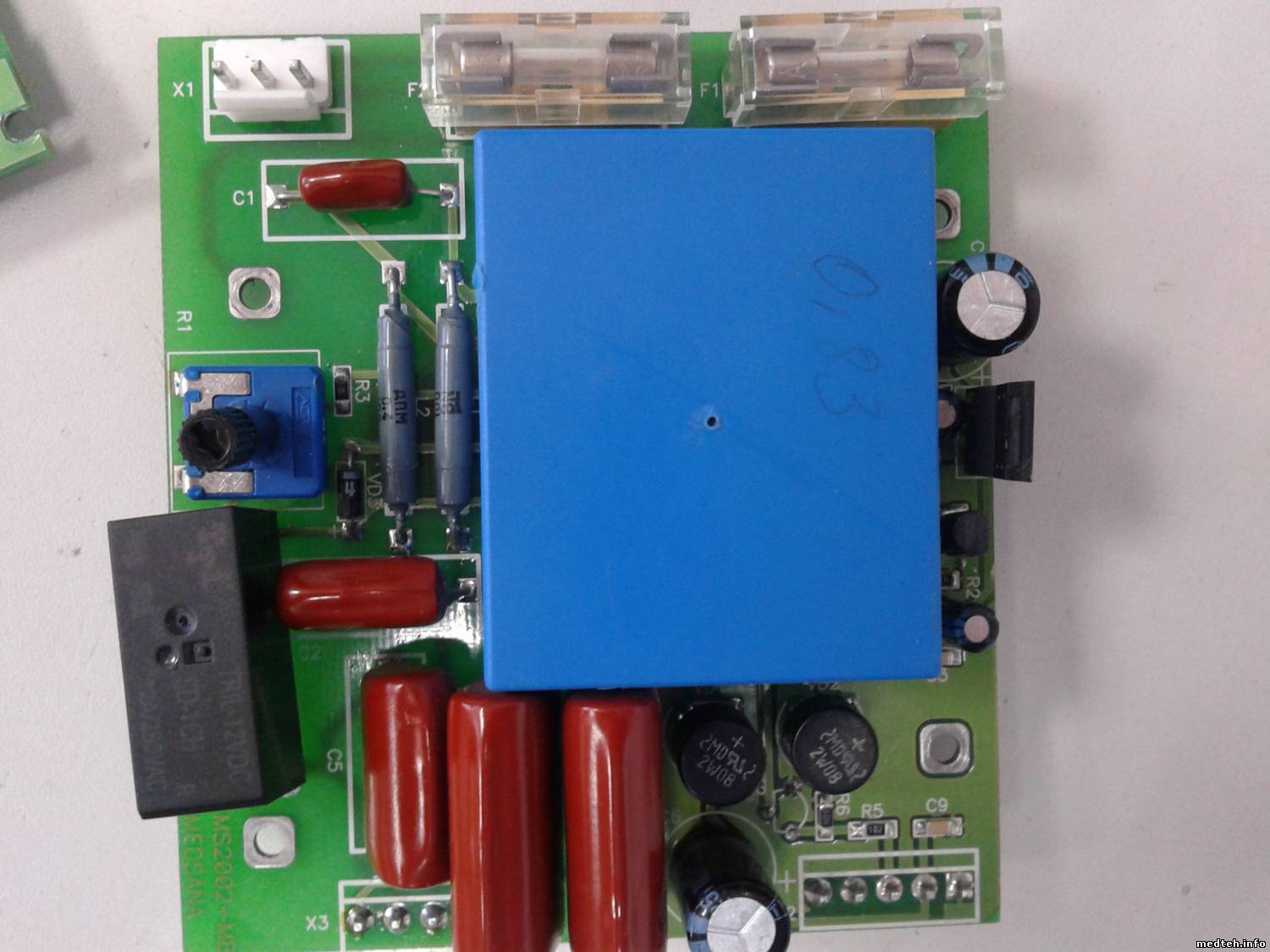

Вот фото. к сожалению, лучшего качества нет :(
5079312.jpg(185Kb) · 8744072.jpg(117Kb) · 5855973.jpg(143Kb) · 5131717.jpg(132Kb) · 6029347.jpg(123Kb)

dfcbkbqДата: Четверг, 28.Фев.2013, 18:27 | Сообщение # 17
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
http://www.medteh.info/forum/25-4480-1 вот здесь упоминалось про документацию

dfcbkbqДата: Четверг, 28.Фев.2013, 18:28 | Сообщение # 18
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
А мотором промывки управляет полевичок BS170, уже проверил - пробит напрочь

swinДата: Четверг, 28.Фев.2013, 19:59 | Сообщение # 19
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Замена транзистора дает что-нибудь? Мотор перестает постоянно вращаться?
Ваша ссылка на тему форума -это старый "советский" Эксан Г. Вот такой

Интересно только в плане историческом.
Еще на Эксан ГМ есть пользовательская инструкция. Там про схемы ни слова.
Прикрепляю оба файла.
eksan.djvu(1592Kb) · 5377114.djvu(182Kb)

AlexiumДата: Четверг, 28.Фев.2013, 20:42 | Сообщение # 20
Инженер медтехник
На заявках
Российская Федерация

Саратов
dfcbkbq, У микросхемы-микроконтроллера DD3 какая маркировка?

swinДата: Пятница, 01.Мар.2013, 18:55 | Сообщение # 21
Техник
У вас сообщений: 319
врач КЛД, техник-электрик
На заявках
Российская Федерация

Воронеж
Alexium, не по теме вопрос - есть у вас опыт слива прошивок с исправных контроллеров на компутер? Например термостаты, центрифуги типа ELMI и др. Дело тонкое, как понимаю - аккуратно выпаять феном с платы, вставить в панельку программатора, считать код, потом назад...
В сети инфы много, а практически как оно? Для меня это terra incognita.


Сообщение отредактировал swin - Пятница, 01.Мар.2013, 18:57

AlexiumДата: Пятница, 01.Мар.2013, 20:27 | Сообщение # 22
Инженер медтехник
На заявках
Российская Федерация

Саратов
swin, во всех современных микроконтроллерах есть так называемые биты защиты. При программировании на заводе эти биты устанавливают, в результате считать прошивку на пргограмматоре не представляется возможным. Я видел в сети экзотические схемы чтения прошивок отдельных модификаций микроконтроллеров, но ради ремонта одного-двух приборов это слишком накладно и нерационально. Счастливый случай - это когда биты не были установлены и прошивку можно считать.

dfcbkbqДата: Воскресенье, 03.Мар.2013, 09:22 | Сообщение # 23
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
DD3 - это микроконтроллер MSP430F149

AlexiumДата: Воскресенье, 03.Мар.2013, 14:24 | Сообщение # 24
Инженер медтехник
На заявках
Российская Федерация

Саратов
dfcbkbq, Спасибо!
Что со стабилизатором - TL317? Какое напряжение на входе, какое на выходе, нет ли КЗ по выходу?

dfcbkbqДата: Воскресенье, 03.Мар.2013, 14:46 | Сообщение # 25
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
А вот здесь уже интересно... на входе 4,5 В на выходе 1,15 В...

AlexiumДата: Воскресенье, 03.Мар.2013, 15:02 | Сообщение # 26
Инженер медтехник
На заявках
Российская Федерация

Саратов
Какое напряжение на входе ADJ? Сопротивление на нем относительно выхода и относительно земли. Есть ли короткое замыкание на выходе стабилизатора?

dfcbkbqДата: Воскресенье, 03.Мар.2013, 15:12 | Сообщение # 27
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
КЗ нет. ADJ=0,7 В. Делитель из сопротивлений 391 Ом и 241 Ом.

AlexiumДата: Воскресенье, 03.Мар.2013, 15:18 | Сообщение # 28
Инженер медтехник
На заявках
Российская Федерация

Саратов
Микросхема скорее всего неисправна, меняйте. Выходное напряжение должно быть Vout = 3,3 вольта.

dfcbkbqДата: Воскресенье, 03.Мар.2013, 15:19 | Сообщение # 29
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Ок, будем менять :)

dfcbkbqДата: Пятница, 08.Мар.2013, 13:05 | Сообщение # 30
Участник
У вас сообщений: 95
инженер
На заявках
Российская Федерация

Красноярск
Доброго всем времени суток, друзья. Проблема решена полностью! Подкинули мне платку управления рабочую от списанного Эксан-ГМ. блок питания наладил сам. После замены платы, промерял интересующие напряжения... Alexium, вы были правы, на выходе TL317С должно быть 3,3 - 3,5 В (у меня 3,4). Думаю, в следующий раз уже я буду подсказывать кому-нибудь по данному прибору :))
Спасибо всем большое за помощь
