Инкубатор CO2 NU-8500E
rodnmuzvnДата: Среда, 15.Янв.2014, 12:30 | Сообщение # 1
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте, коллеги! Есть инкубатор в лаборатории CO2 NU-8500E. Стал включаться в работу спустя некоторое время ("щелкало", пыталось включиться реле), потом включался. Спустя время все-же включался. Напряжения блока питания (MAP55-4402) тогда проверял (вместо +12 В (1А) — +11,75; -12 В (1А) — -11,75; +12 В (3А) — 12 В; +5 В (6А) — 4,98 В). Еще тогда заменил 100 мкф х 400 В, поставил 150 мкф х 400 В.
Полмесяца назад отключали свет. После включения инкубатор так и не включился. Вместо +12 В (1А) — напряжение около 6 В, +5 В — около 3 В. При включении этот БП щелкает. Скважность порядка 10. Импульс ~ 1мс модулирует ВЧ колебания, спад этого импульса 1 мс нечеткий. В первичной цепи проверял PN2222A, во вторичной MPS14A, PN2907A, TL431AC (на него было подозрение (цепь R-A звонится (в обратную сторону), но после включения в цепь тестера и подачей R-C от компьютерной батарейки он включался). Теперь же на +5В и +12В (1А) напряжения сильно занижены и блок питания тикает).
Странно то, что U импульса с обмоток (+/- 12 В сильно разнится (15 В, на другом плече 17,5 В). С импульсника со вторичной обмотки 8 выводов, один вывод подключен помимо другим элементам напрямую к двум конденсаторам 2200 мкф х 16 В, через индуктивность еще к конденсатору 470 х 10 В и на выход + 5 В. Может быть, это экранирующая обмотка. Я тогда разрезал дорожку от этого вывода, почему-то этот вывод звонится с выводом на +12 В, с которого питается цепь + 3А.
Вопрос: кто-нибудь заморачивался с ремонтом этого блока питания, никто не пытался приспособить для этой цели компьютерный блок питания? Новый блок стоит примерно 4,5 тыс. руб.


Сообщение отредактировал rodnmuzvn - Среда, 15.Янв.2014, 12:38

solo46Дата: Понедельник, 20.Янв.2014, 15:12 | Сообщение # 2
Завсегдатай
У вас сообщений: 132
инженер-электронщик
На заявках
Российская Федерация

Курск
Цитата rodnmuzvn ()
Теперь же на +5В и +12В (1А) напряжения сильно занижены и блок питания тикает).

Короткое замыкание на выходе БП,неисправность обратной связи,неисправность самой ШИМ. На каком ШИМе собран БП?
Отдельно от плат БП пробовали включать? Фото платы БП?

rodnmuzvnДата: Понедельник, 20.Янв.2014, 16:36 | Сообщение # 3
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте. Спасибо, что откликнулись! Вторичные цепи нормальные. Не держит БП. Сейчас на выходе +5В заниженное.
Ранее подвешивал на выход +12В/1А ТЭН (25 Ом) напряжение падало до 6В. На +5В/6А лампочку (12В/40Вт на +5В примерно 1,5А) (насколько падало уже не помню), но лампочка еле вспыхивала, мерцая.
После того, как хотел заменить TL431AC, сейчас на выходе +5В напряжение заниженное. При включении щелкает и слышно тикание, если вблизи платы.
Пишу про ту обмотку, при которую указывал ранее: другой вывод обмотки подключен к диоду (после него через схему получаем +12В/3А).
TL431AC контролирует цепь +5В, но катод подключен и к базе PN2907A, и через сопротивление к цепи +12В/3А).
Обратная связь — петля обратной связи (отдельная катушка). Микросхемы ШИМ нет. Фото платы постараюсь прислать позже.


Сообщение отредактировал rodnmuzvn - Понедельник, 20.Янв.2014, 16:55

solo46Дата: Понедельник, 20.Янв.2014, 17:20 | Сообщение # 4
Завсегдатай
У вас сообщений: 132
инженер-электронщик
На заявках
Российская Федерация

Курск
Подождем фото.

rodnmuzvnДата: Среда, 22.Янв.2014, 15:16 | Сообщение # 5
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону

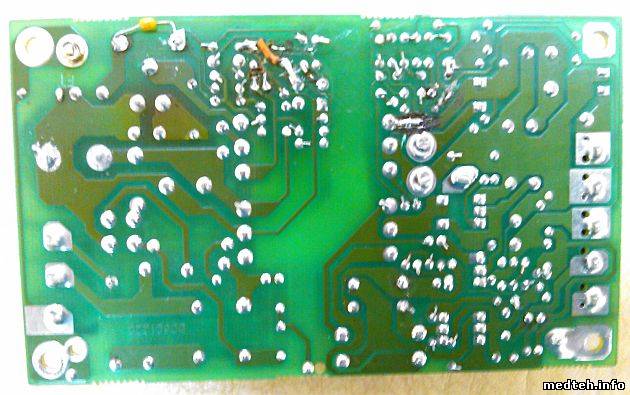

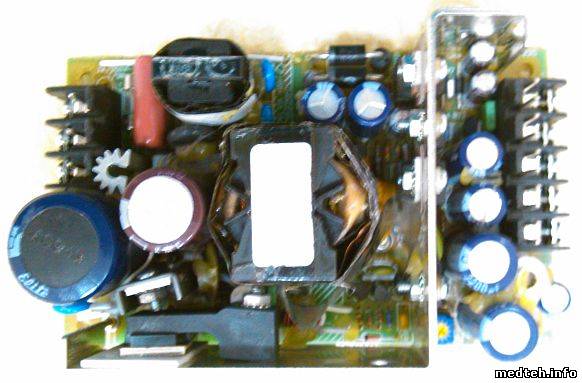

Здравствуйте. Прикладываю фото со стороны навесных элементов и со стороны печатных дорожек.
Не знаю, что это даст, ведь схемы все равно нет. Перечисляю снизу слева направо: (первичная высоковольтная часть) над зажимом транзистора мощный диод, полевой тран-р под зажимом — 2SK2765 (на плате виден конденсатор, был ранее подпаян к выводам полевика и вместе с ними впаян в плату), под креплением тран-ра (на фото не виден) —2PN2222A, (вторичная низковольтная часть) — последовательно расположены MPS14A, PN2907A, TL431AC.
Странно то, что в 2006 году мы получили этот инкубатор и французский термостат (по программе). А другие не получили или у остальных они не ломались. Интересует вопрос, специально ли использованы раздельные шины +12В/3А и +12В/1А. Или все же можно один +12В, с большим запасом по току. Либо для инкубатора взяли имеющийся блок питания и изготовили инкубатор на его основе. Место позволяет, можно было бы обойтись одним БП от компьютера, правда, шина -12В в компьютере не очень мощная.


Сообщение отредактировал rodnmuzvn - Среда, 22.Янв.2014, 15:21

solo46Дата: Четверг, 23.Янв.2014, 15:21 | Сообщение # 6
Завсегдатай
У вас сообщений: 132
инженер-электронщик
На заявках
Российская Федерация

Курск
Цитата rodnmuzvn ()
TL431AC контролирует цепь +5В

Подайте от отдельного источника ,постепенно повышая напряжение до 5в, на цепь 5 вольт БП и посмотрите на каком напряжении "откроется"TL431AC. И 12В на + 12в(3А).
Можно собрать несложное устройство для проверки.тут


Сообщение отредактировал solo46 - Четверг, 23.Янв.2014, 15:26

rodnmuzvnДата: Вторник, 17.Мар.2015, 17:10 | Сообщение # 7
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Добрый день. В "родном" БП вышел из строя импульсный трансформатор (был от него запах гари). Перематывать его не пытался, учитывая плохую работу блока питания уже с самого начала.
Пытался приспособить компьютерные блоки питания. Хотел домотать на компьютерном БП обмотки, но при нагрузке на них напряжение сильно уменьшалось. Пытался сделать дополнительные выходы (+/-12В/1А) на основе энергосберегайки, но как на других форумах прочитал, у большинства не получилось. Сначала пытался приспособить однотактный полумост от компьютерного (но у такого Рвых. от 150 Вт), потом пытался с однотактным. Но у всех напряжения на обмотках чувствительны сильно к нагрузке на других, причем менялся в разные стороны при подключении к той или иной нагрузке, а контроль напряжений в лучшем случае делается двух напряжений.
То есть блоки питания надо и рассчитывать и приспособить другие блоки питания очень сложно, и трудности с трансформаторами. Литературы прочитал много, получить сразу четыре напряжения с одного БП нереально (при динамической нагрузке). "Родной" БП уже с самого начала плохо работал, инкубатор плохо запускался. Может быть даже и "пиратский", а может и неприспособлен для этого прибора. Да и что говорить, на 55 Вт, а выходные мощности МАР-55-4002 никак не 55 Вт.
В общем, заменил я этот БП на два блока питания: RD-65A (Mean Well) и SKS-35 +12В -12В. Инкубатор работает, температура корпусов блоков питания чуть теплая.


Сообщение отредактировал rodnmuzvn - Среда, 18.Мар.2015, 09:19

rodnmuzvnДата: Среда, 09.Ноя.2016, 15:48 | Сообщение # 8
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте. Кто подскажет, что может быть. Претензий к БП у меня нет. Сейчас такая неисправность: показывает % углекислоты 27,5. Проверить реальное СО2 возможности нет, ЦСМ-то раньше аттестовывали этот инкубатор, но насколько знаю, по температуре (подстроили подъемом стабилизируемой температуры, чтобы было 37 °С), а проверку по % СО2 не выполняли. Схемы инкубатора нет.

AlexiumДата: Четверг, 10.Ноя.2016, 09:52 | Сообщение # 9
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата rodnmuzvn ()
Сейчас такая неисправность: показывает % углекислоты 27,5. Проверить реальное СО2 возможности нет

??? Так в чем неисправность, то что показывает 27,5% или то что эти цифры вам не нравятся???
Цитата rodnmuzvn ()
Схемы инкубатора нет.

Насколько знаю - в таких аппаратах оптический датчик СО2 (PIR CO2 sensor). Схема без надобности, нужно изучить даташит на датчик.
