на проскан 7000 после замены трубки и ремонта одной из плат ( разгон) есть мутная проблема - в URPHf при разных настройках всегда анодный ток дает измеренное 2.5-2.7 примерно калибровка трубки проходит, высокое подается, снимок происходит, ошибок нет - правда на снимке ничего нет тренировка трубки НЕ проходит. видимых нарушений работы тоже нет

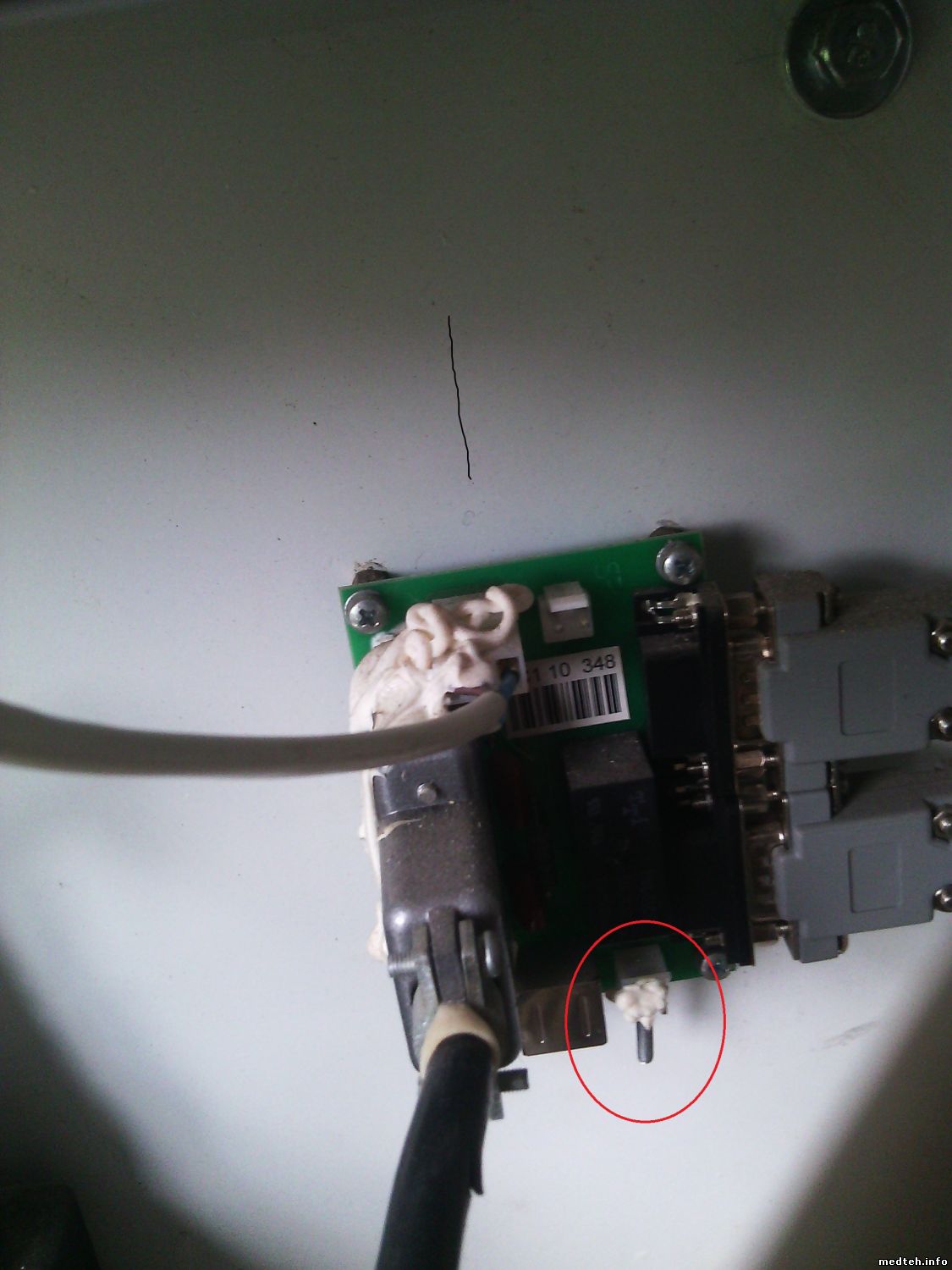

Питающее УРП ВЧ с платами от 2009-2011 года выпуска, приложенная инструкция от другой модели УРП , сравнивая с фото, на этом плата индикации прикреплена не к верху а к боку - смотрит прямо в стенку кабины, диоды видно только в отражении от металла кабины. также к кабине прикреплена интерфейсная плата ( фото в приложенных) на которой разьем закорочен шурупом и залит силиконом чтоб не вылетел - это конструкторское решение ?

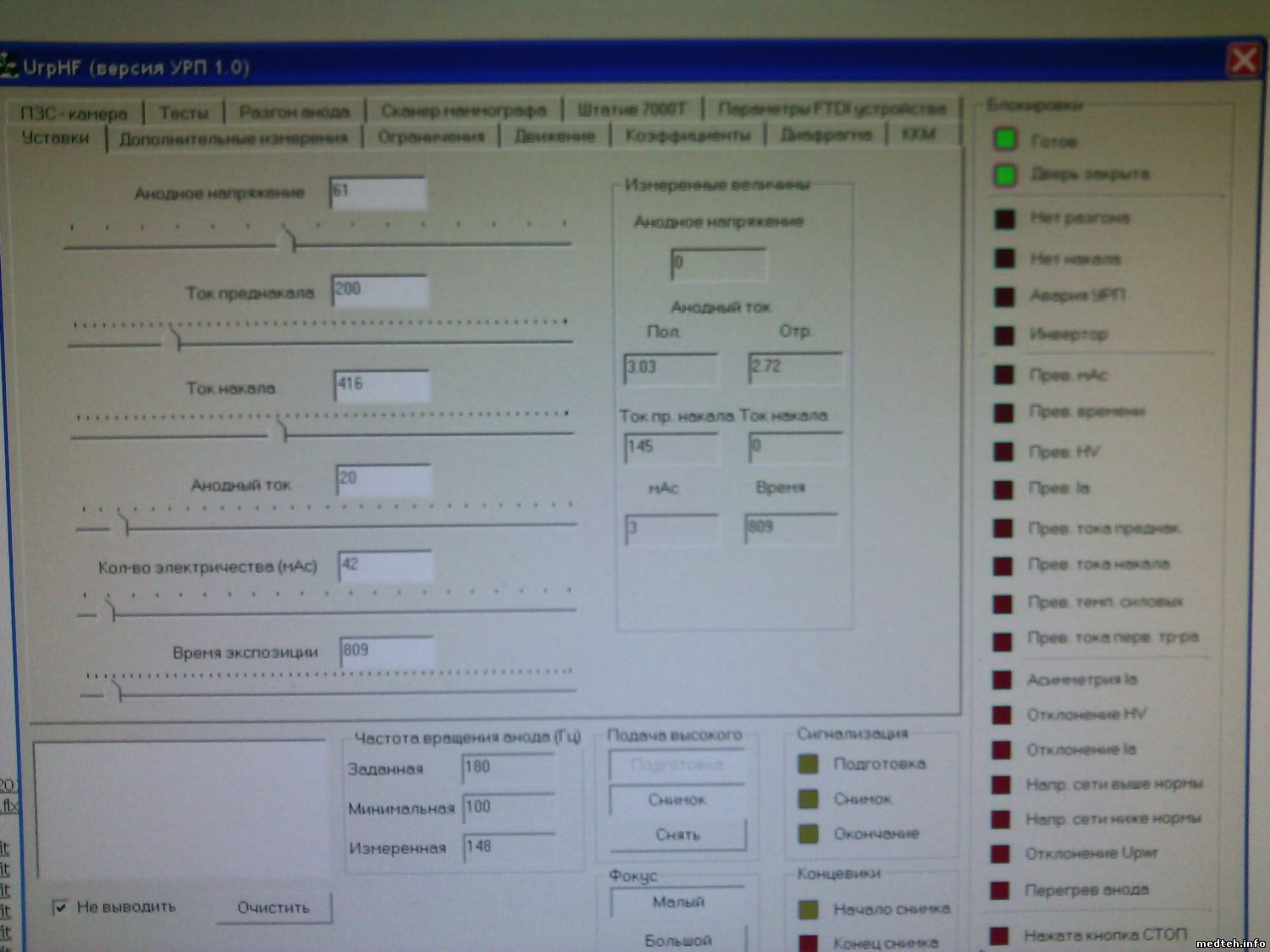

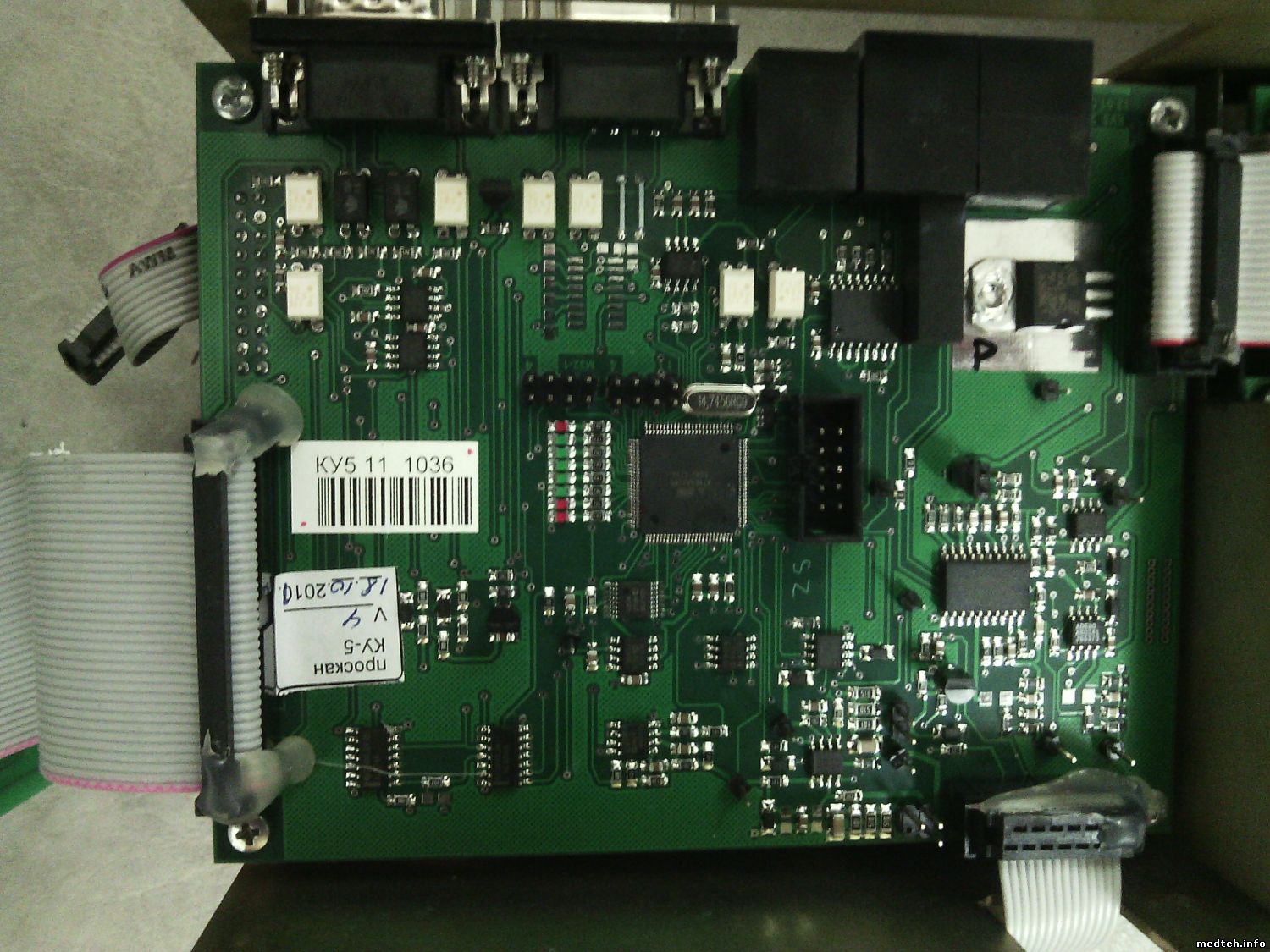

Итак, перерыв все тему по этому питающему и прозвонив, проверив все до чего дотянулись руки - в основном напряжения на платах и разьемах питания, накопитель на наличие заряда и скорости разряда - сформулирую вопросы заново на первом фото показан экран урпх утилиты, анодное напряжение 0 но в процессе снимка оно есть, правда в пределах 5-10, увеличение настроек его кардинально не меняет. ошибок на плате индикации нет, высокое показывает что проходит, диодик загорается. в клиентской программе снимок тоже обычно проходит, но на шкале измерения ток показывает 2-.25 напряжение 5/ 85(100), в режиме калибровки трубка стреляет, но опять же с напряжением 5/80-5/85-...-5/100 и цикл калибровки проходит. в режиме тренировки трубы выпадает ошибка "измеренный ток 2.5ма не соответсвует заданному 20ма " сушите весла на втором фото показана плата контроллера управления на которой должны быть контрольные точки измерения анодного тока и напряжения, но неизвестно какие это точки на шлейфе ВВ бака висит маленькая плата с двумя переключателями ( насколько я понял это обратная связь), которые коротят предположительно измеренное напряжение на корпус через 100ом резисторы, если включены. описание к аппарату есть, но в нем описана другая версия УПР_ВЧ и Урпх утилиты, но плата индикации вроде сталась без изменений и там есть джампер для выключения всех блокировок, что и было испробовано, результат снимка не изменился. Подскажите где можно на плате МКУ проверить токи трубки и в чем может быть проблемма, у меня варианты только неисправности самой платы МКУ ( формирование анодного напряжения ) платы управления накалом ( там предположительно формируется заданный анодный ток) , с москвой у меня по времени разница очень большая и по прошлому опыту реальной поддержки я там не получал, поэтому на их помошь не надеюсь
Дата: Понедельник, 29.Июн.2015, 01:33 | Сообщение # 7
Стажер
У вас сообщений: 21
bmet
OFFлайн
Российская Федерация
дальний восток
да представляю как вы там злорадствуете, особенно если учесть, что твоя диагностика была неверной. хорошо хоть документы оставил в этот раз на месте, ограничившись крепежными элементами. старая труба то рабочая хоть и убитая
Дата: Вторник, 30.Июн.2015, 07:39 | Сообщение # 10
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Тож самое. Нашёл через сервисную прогу отсутствие накала. Сгорела плата питания 400 вольт. При снимке ошибок не давал. При обращении пишите мыло сразу.
