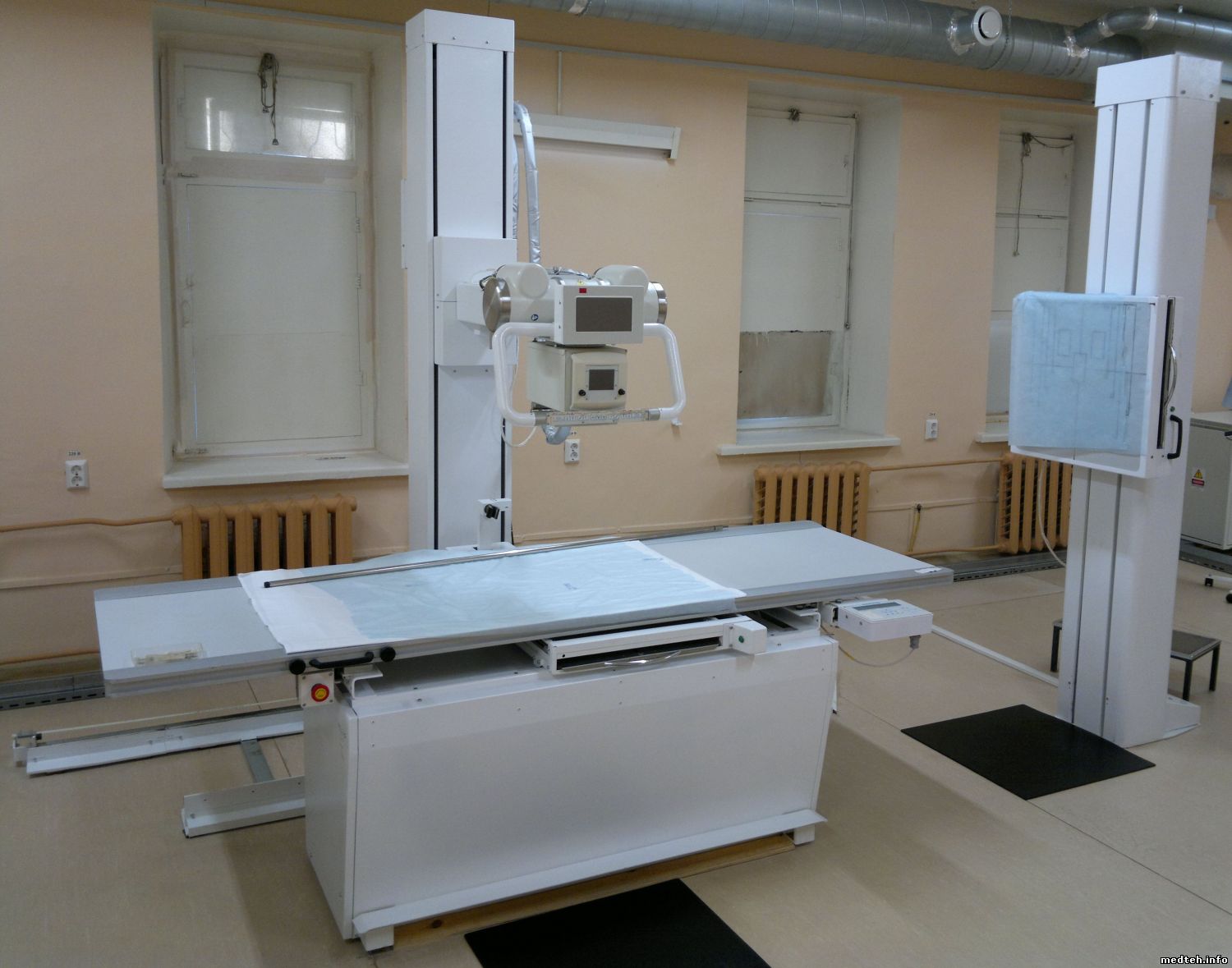

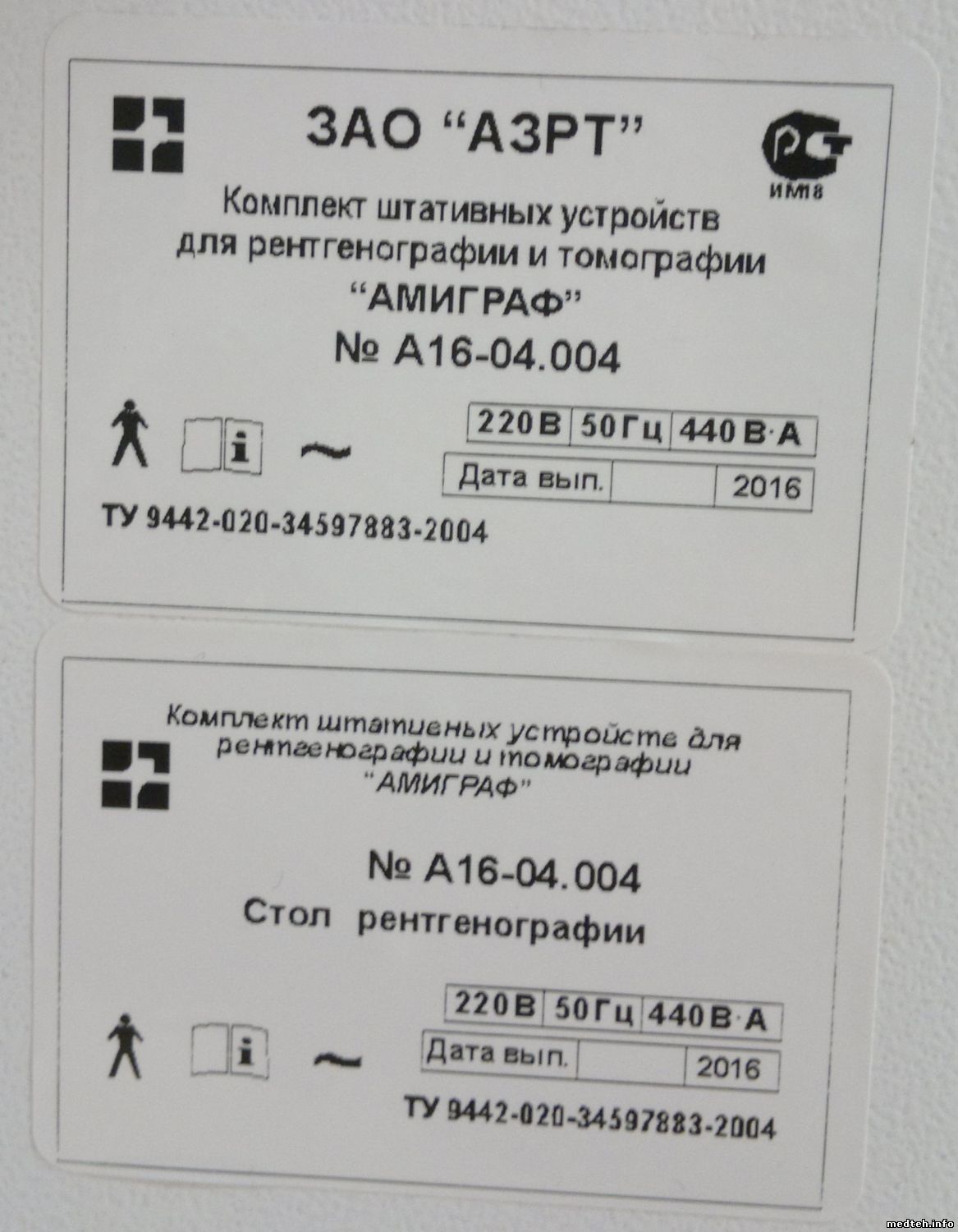

Штатив Амиграф
LongДата: Суббота, 17.Ноя.2018, 17:21 | Сообщение # 1
Участник
У вас сообщений: 107
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Здравствуйте коллеги.

Есть схемы на данное чудо? Собственно интересует схема управления электромагнитами тормозов трубки. Насколько успел разобраться - под столом находится блок питания на 24В который питает два драйвера магнитов, один драйвер управляет тормозами поперечного перемещения и осевого вращения трубки, второй - вертикального перемещения и ещё каким-то тормозом который ещё не нашёл (потрошить жгут пока не хочется, а кабели собраны из отдельных кусков имеющих разную маркировку :(). Драйверы управляются с центральной платы аналогичной той что находиться под столом и управляет декой стола. Между блоком питания и драйверами находиться предохранитель на 6А который сгорает через несколько минут после включения, но эти минуты тормоза работают нормально. Сопротивление поперечного, осевого и неизвестного электромагнитов 40 Ом, вертикального - 170 Ом. Насколько успел разобраться (аппарат в районе, а предохранители кончились :(), проблема скорее всего в драйвере управляющим вертикальным и неизвестным тормозами, но это не точно.

Буду благодарен за идеи и особенно за схемы.


Сообщение отредактировал Long - Суббота, 17.Ноя.2018, 17:22

medplusДата: Воскресенье, 18.Ноя.2018, 18:05 | Сообщение # 2
Завсегдатай
У вас сообщений: 248
специалист
На заявках
Российская Федерация

Орёл
Обратитесь на ЗАО "АЗРТ"-не помню что-бы отказали.

LongДата: Пятница, 14.Дек.2018, 10:08 | Сообщение # 3
Участник
У вас сообщений: 107
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Вопрос решён. Проблема оказалась в неаккуратной укладке проводов питающих тормоза колонны, в результате они оказались между магнитами и направляющим рельсом, со временем изоляция стёрлась в лохмотья и при движении колонны происходило КЗ.

sekosДата: Суббота, 15.Дек.2018, 21:44 | Сообщение # 4
Завсегдатай
У вас сообщений: 138
инженер
На заявках
Российская Федерация

Пенза
А кто аппарат вводил в эксплуатацию? Схемы должны быть в комплекте.
При поставке, лежат в кассетоприёмнике, в чёрной папке.

LongДата: Воскресенье, 16.Дек.2018, 08:51 | Сообщение # 5
Участник
У вас сообщений: 107
сервисный инженер
На заявках
Российская Федерация

Ульяновск
Запускали спецы из АЗРТ (обслуживали до конца гарантии тоже они), поэтому что где было сказать не могу, из того что нашёл - стандарт из руководства пользователя, паспорта и т.п.
