Проблема состоит в следующем Когда мы выбираем 82 89 97 kv.На этих режимах аппарат издает акустический сигнал и высокого напряжения не проходит.В аппарате поменяли 2 тиристора.Но проблема осталась.Переключение киловольт происходит с помощью ключа.Я снял ключ.Многие контакты обгорели.Я его весь разобрал и почистил.Но в том что я его собрад так как он был изначально не уверен.Если кто знает как решить прлблему заранее благодарен.
В аппарате поменяли 2 тиристора.Но проблема осталась
Зачем менять тиристоры, если на других уставках всё работает? В Сериомете анодное напряжение регулируется комбинациями отпаек сетевого автотрансформатора и переменного коэффициента трансформации генераторного устройства, поэтому проблему решать следует поиском нужного напряжения на нужных контактах генератора (кстати цела ли первичная обмока генератора). Точнее не скажу, т.к. документации под руками нет.

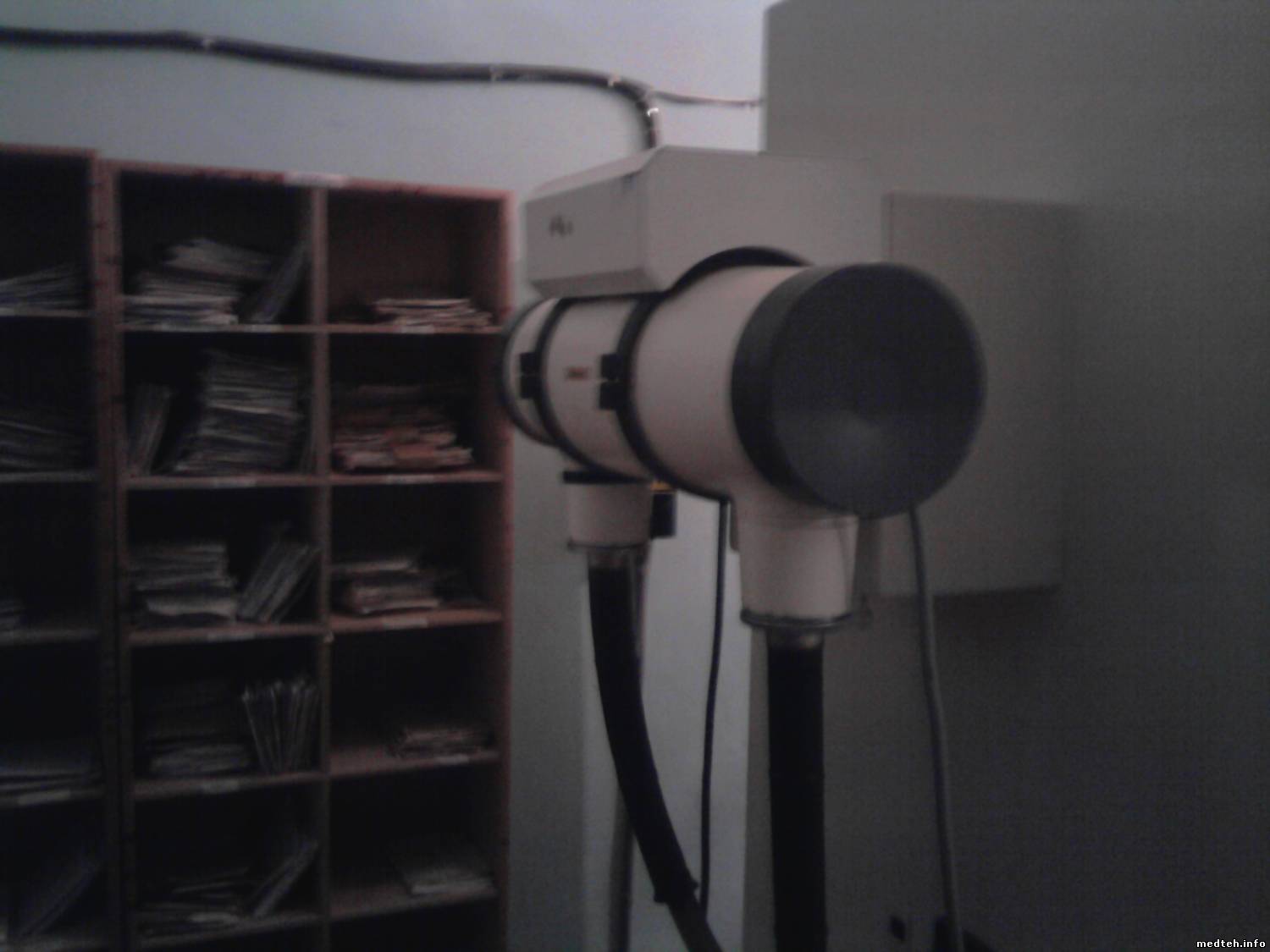

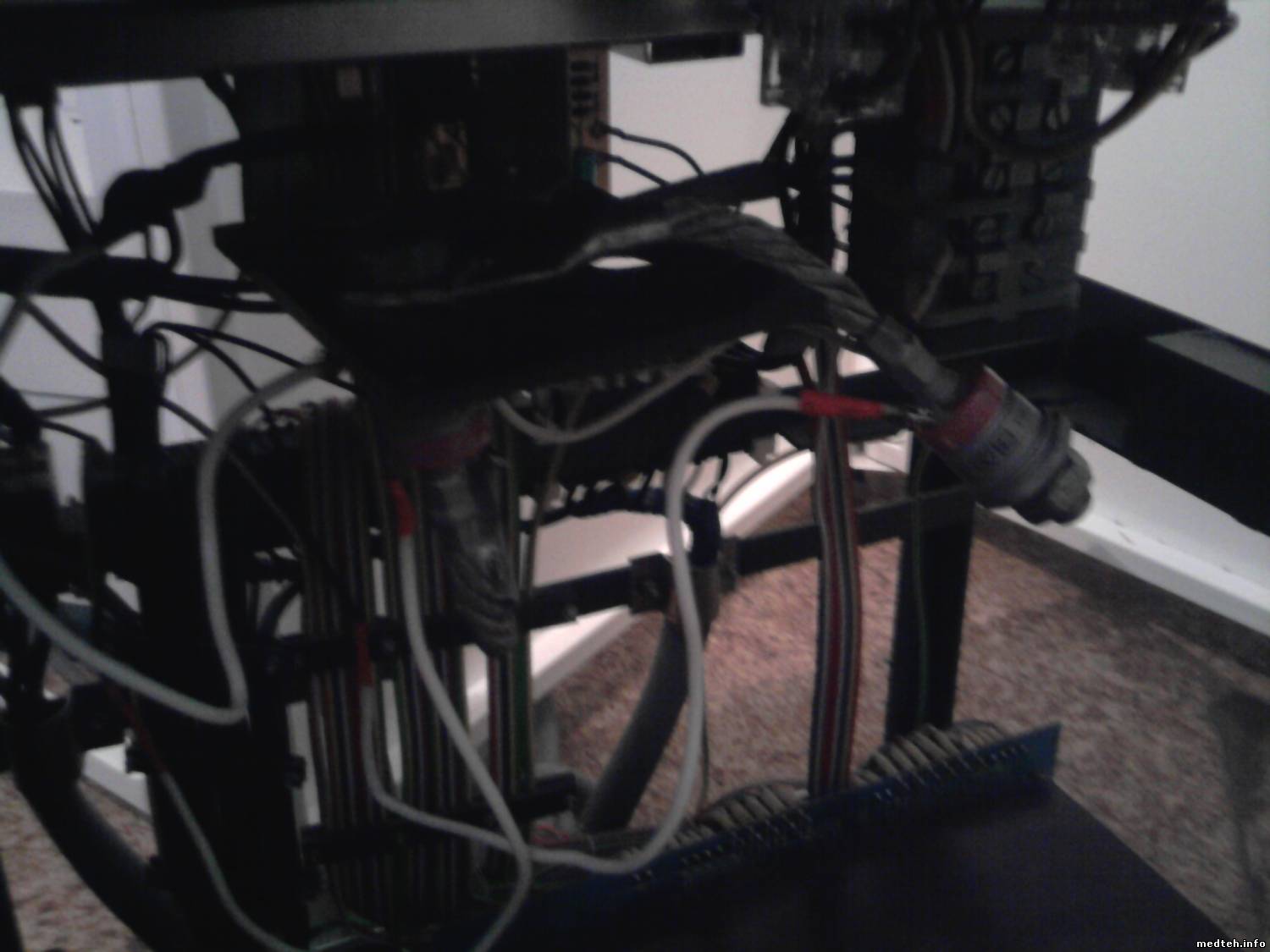

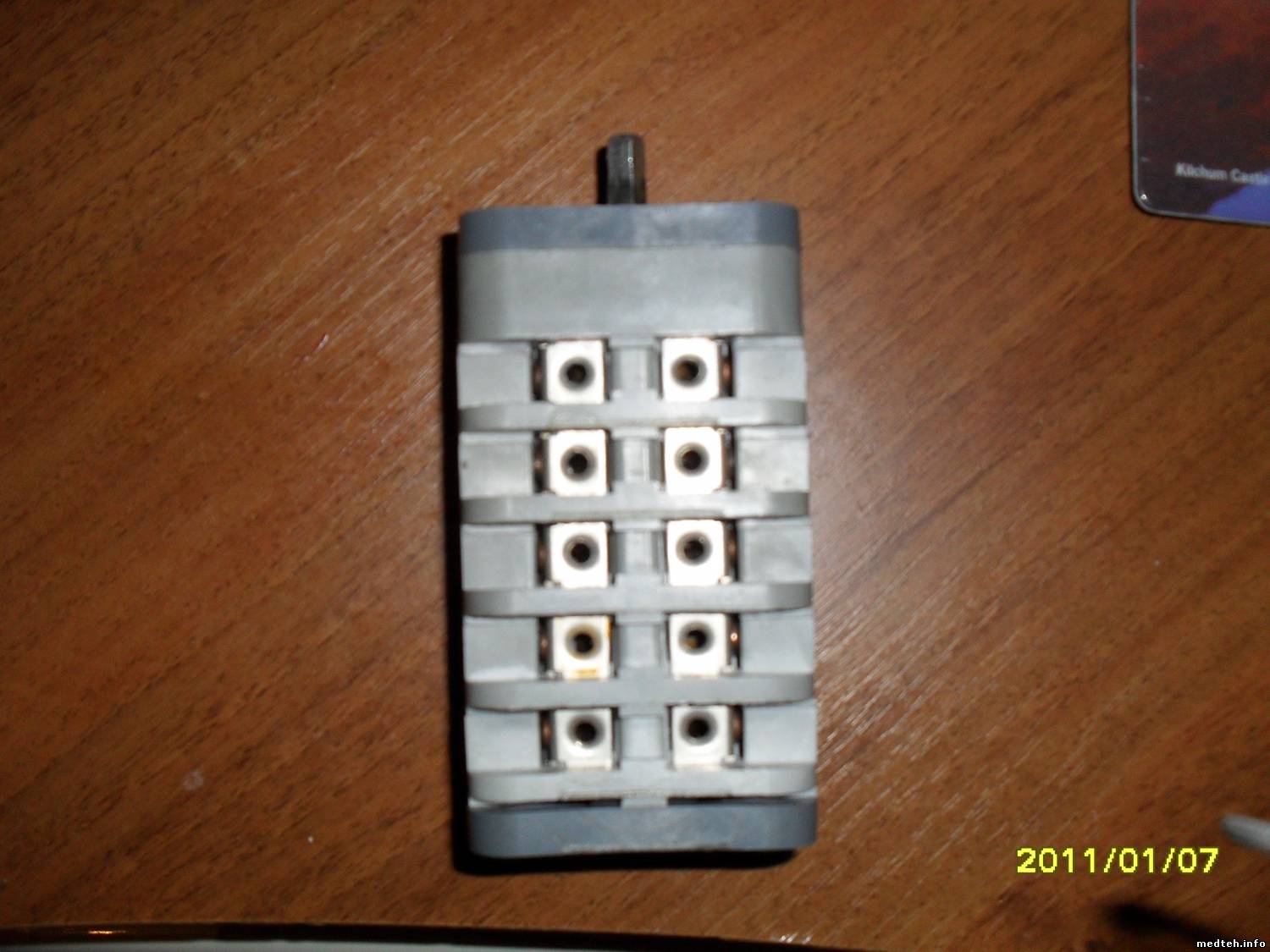

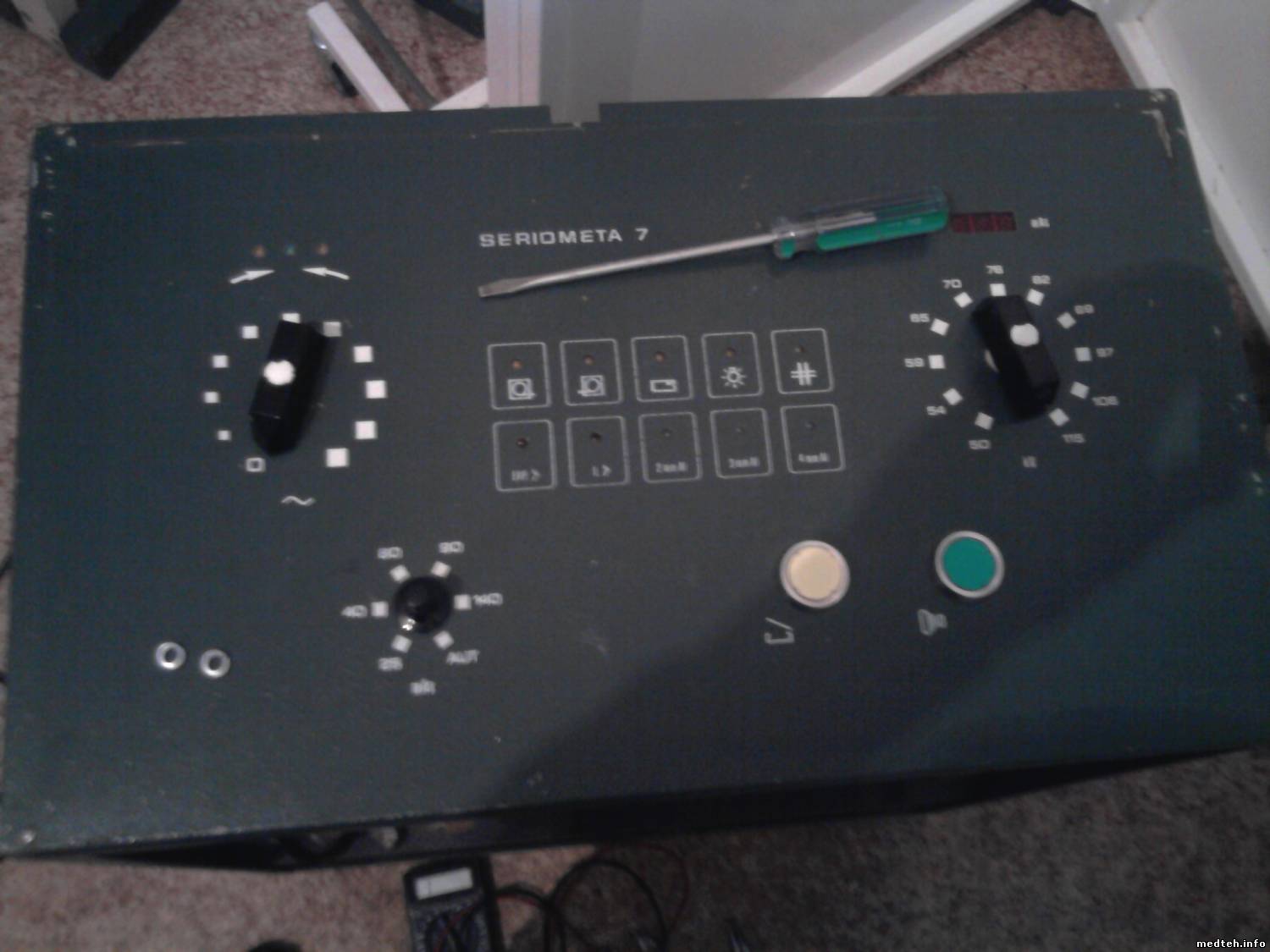

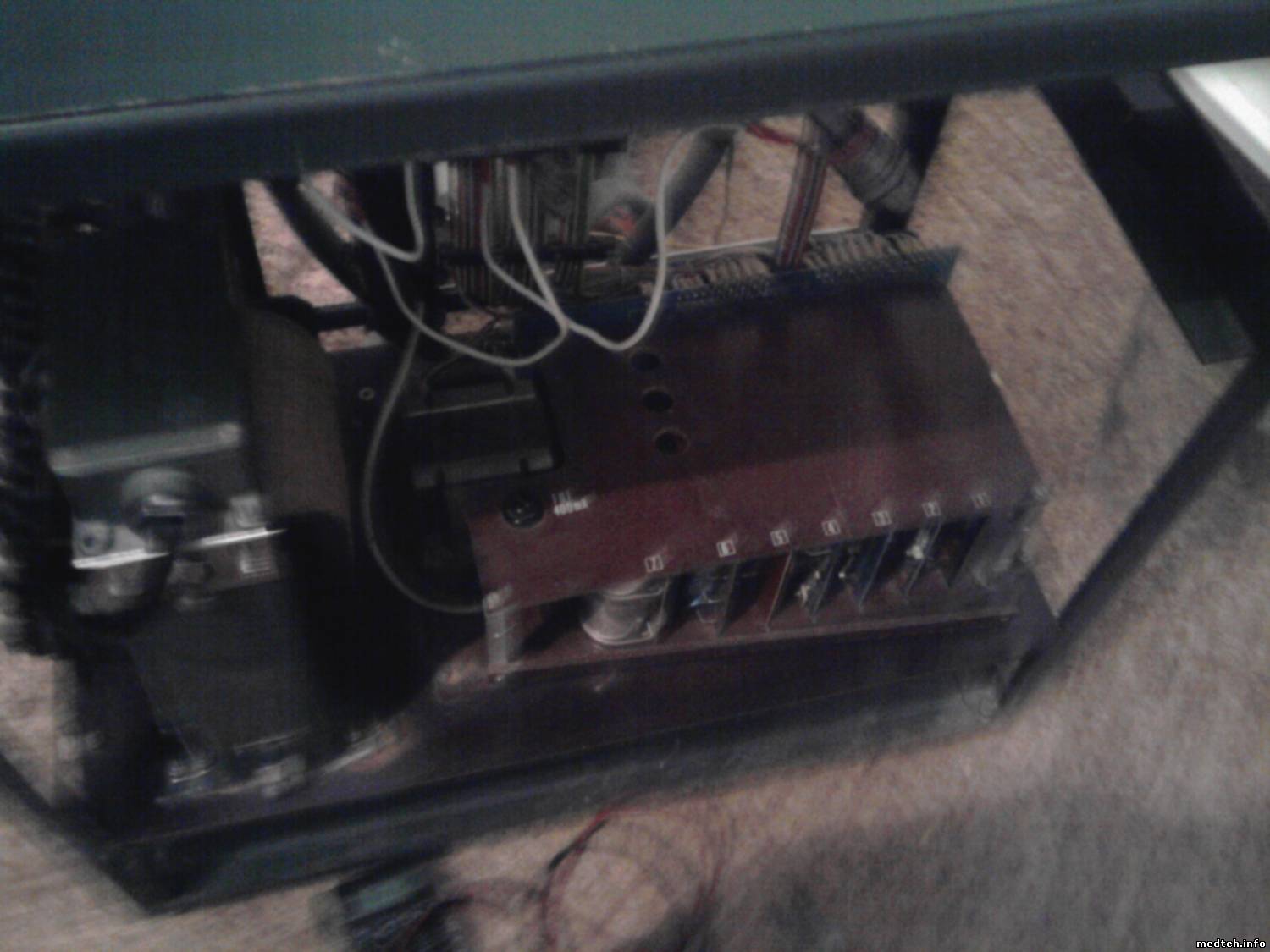

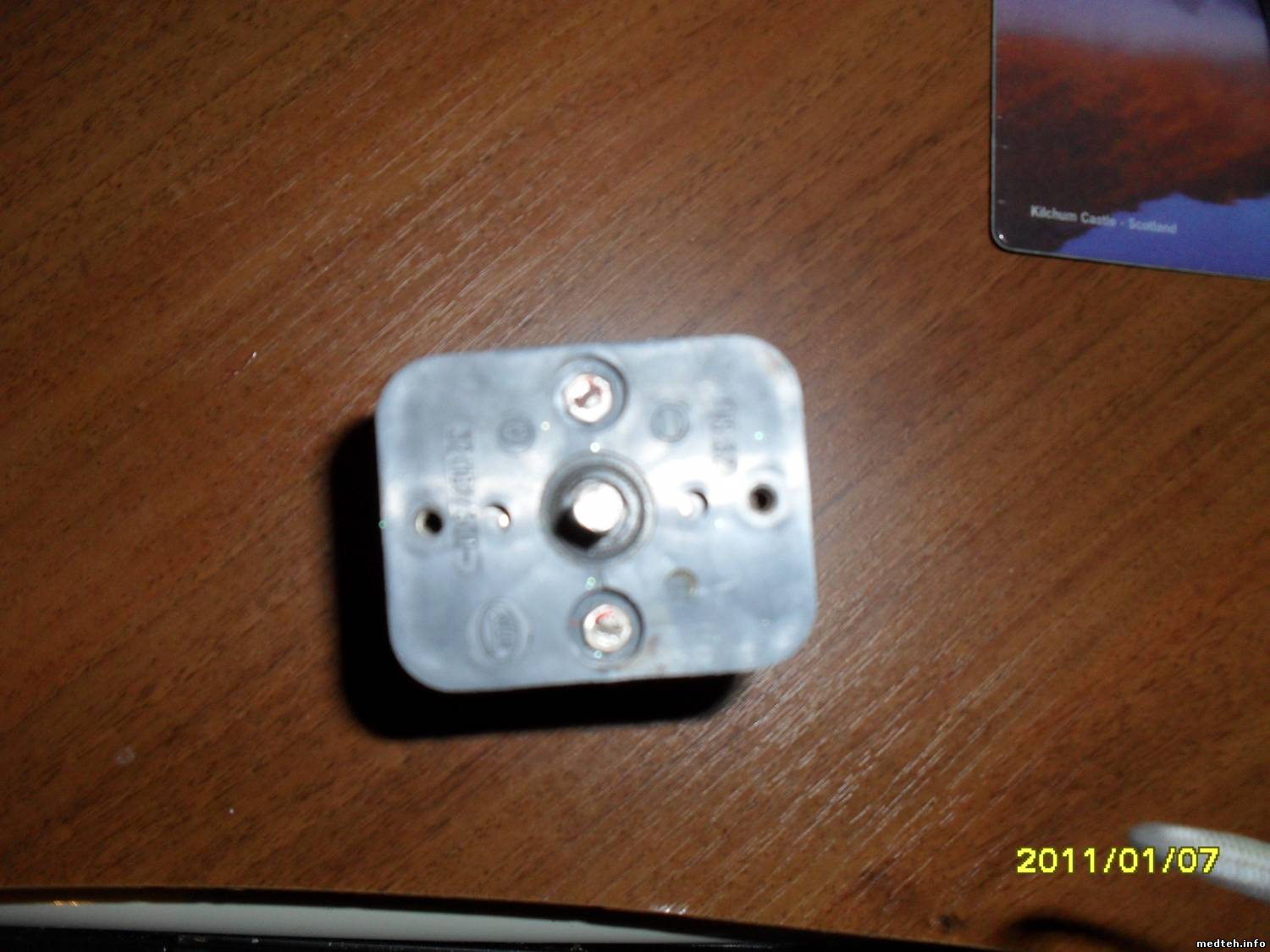

Поменяли их потомучто один из них потек.Обмотка генератора цела.У меня вопрос про ключ для переключения уставок.Он кстати есть на фото.Если я его собрал не так как он был изначально.Чтонибудь изменится?
Уважаемый Александр86, разница есть. Собрать нужно так, как положено штатно. Если есть сомнения в правильности сборки или подключения, "вызванивайте", перепроверяйте.
Quote (Александр86)
А почему он издает акустический сигнал на определеных kv,а когда мы отсоединяем питающее от блока управления он пропадает
Звуковой сигнал раздается в момент прохождения "высокого" (во время экспозиции, включение его "привязано" к работе MAS реле). Так что, возможно, на некоторых уставках снимок и проходит. Это предположение. В конце- концов нетрудно убедиться наверняка. Затемнитесь, посмотрите. Что показывает миллиамперметр? Потом. На вопрос:
Quote (Алекс-200)
Зачем менять тиристоры, если на других уставках всё работает?
Вы ответили:
Quote (Александр86)
Поменяли их потомучто один из них потек
Не понимаю, что Вы имели ввиду? Пробой, обрыв или что то еще?? Быть может поменяли просто "на всякий случай"? Пожалуйста, выражайте свою мысль точнее. Сленг не всегда уместен, а порой и непонятен.
Что касается переключателя кВ, который Вы называете ключём, то он приведён на общей схеме. Попробуйте понять в каком положении переключателя какой вывод автотрансформатора с каким выводом генератора должен при этом соединиться. Когда в этом вопросе всё будет ясно и понятно, останется проверить правильность сборки переключателя. Что означает фраза: "... ключ не звонится без контактов" ? О каких контактах Вы говорите и куда они делись, если переключатель состоит, в основном, из контактов?
Александр86, и все равно ничего не понятно. Что с чем вы "позваниваете"? Что может быть такого заковыристого в переключателе киловольт? Посмотрите принципиальную схему. Она у вас есть?
Дата: Четверг, 03.Мар.2011, 08:30 | Сообщение # 13
Киров (Вятка)
Александр86, вы посмотрите внимательно. При переключении контакты переключателя должны коммутироваться в определенной последовательности. Сравните с принципиальной схемой. Даже несколько теряюсь давать рекомендации. Вроде бы все элементарно. Или я что либо не понимаю из ваших постов?
Дата: Четверг, 03.Мар.2011, 21:13 | Сообщение # 15
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Александр86, приношу извинения за неточности в описании схемы (пост №9). Сегодня открыл схему и понял, что память меня подвела, а именно: - тиристорный контактор включен не между переключателями кВ, а в некоммутируемую цепь между ХТ2:1 автотрансформатора Т1 и ХТ3:3 генератора. - звуковой сигнал включается не по наличию анодного тока, а по наличию напряжения между отпайками ХТ3:7 и ХТ3:8 генератора, которое появляется при подаче напряжения на первичную обмотку генератора на любой уставке кВ. Теперь о переключателе кВ. На схеме он обозначен SA2, имеет 11 положений (по числу уставок кВ) и 3 направления. Первое направление коммутирует отпайки Т1 (ХТ2:19, ХТ2:13 и ХТ2:7), второе направление коммутирует выводы (отпайки) первичной обмотки генератора (ХТ3:5, ХТ3:6, ХТ3:7 и ХТ3:8), третье направление управляет автоматом смены дополнительных фильтров в диафрагме и в данный момент нас не интересует. Из схемы видно, что первые два направления соединены последовательно и, например, на уставке 50 кВ (исходное положение переключателя) соединяет ХТ2:19 и ХТ3:5 и так далее.
Quote (Александр86)
Проблема состоит в .... 82 89 97 kv.... аппарат издает акустический сигнал и высокого .... не проходит.
Если Ваше описание достоверно, то проблема заключалась в отсутствии или слабости контакта в ХТ3:7. Поведение звукового сигнала на других уставках кВ не описано. Александр86, если хотите решить проблему, то приводите более подробное описание неисправности. Тем более, что Вш вопрос:
Quote (Александр86)
Где можно взять схему правильной сборки ключа
останется без ответа, поскольку таковой (схемы сборки), по всей видимости, в природе не существует.
Дата: Четверг, 03.Мар.2011, 22:19 | Сообщение # 17
Киров (Вятка)
Quote (Алекс-200)
память меня подвела
Получается. что и я ошибся со звуковым сигналом. Забывается, схемы под рукой нет. Да и не нужна она более, аппаратов то таких у нас не осталось... Помнится, в СЕРИОМЕТЕ 5 было такое решение схемы, возможно поэтому и произошла ошибка. Но, думаю, что это не шибко важный вопрос. Однако, осталось в общем то непонятно проходит ли иногда снимок? (Ведь получается, что напряжение на первичную обмотку главного трансформатора, вроде как, поступает) Что показывает миллиамперметр? И в наличии вспышки тоже можно было визуально убедиться... Не сделано. А переключатель киловольт- это все же синхрофазотрон. Релейные схемы... Можно разобраться. И думаю, что самостоятельно и без проблем.
Дата: Пятница, 04.Мар.2011, 07:25 | Сообщение # 18
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (pnp)
аппаратов то таких у нас не осталось...
У нас есть ещё один, но когда он вымыт вычищен и поцелован, то никаких проблем не создаёт. Даже КЭПы проходит почти на УРА.
Quote (pnp)
Помнится, в СЕРИОМЕТЕ 5 было такое решение схемы
Меня, видимо, тоже остаточный образ подвёл. При нынешнем разнообразии типов, марок, исполнений и комплектаций аппаратов ни в какой голове всё не удержишь. 10-15 лет назад можно было наизусть выучить УРП-125/800 и ПСШ-3.
Дата: Воскресенье, 06.Мар.2011, 13:09 | Сообщение # 19
Участник
У вас сообщений: 155
Сервисный инженер
OFFлайн
Российская Федерация
*****
Алекс-200, Прощу прощения но я но до меня ченто никак не дойдет как вы читаете на схеме вот это "Из схемы видно, что первые два направления соединены последовательно и, например, на уставке 50 кВ (исходное положение переключателя) соединяет ХТ2:19 и ХТ3:5 и так далее." Ответы даны в личных сообщениях. Алекс-200.
Сообщение отредактировал Алекс-200 - Воскресенье, 06.Мар.2011, 15:56
Российская Федерация
Украина
Посмотрите принципиальную схему. Она у вас есть?
