РДК REX-525R ф.Listem Corporation
ИванычДата: Суббота, 04.Июн.2011, 16:36 | Сообщение # 1
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
REX-525R - стационарный рентген-диагностический комплекс (РДК) компании Dong-A X-ray Ltd (бренд - Listem Corporation), Ю.Корея, предназначен для исследований костно-суставной системы, органов грудной клетки и брюшной полости. Система может комплектоваться различными моделями генераторов, столов и штативов. Аппарат отличается высоким качеством изображения, минимальным временем экспозиции (1 мс).

Уважаемые форумчане!
РДК не включается, с платы HT Control не приходят сигналы на включение контакторов MAIN и Charge. На пульте в это время горит надпись зарядка (Charging)и тестируются кнопки. Схем и документации нет.
Подскажите направление поисков.

AlexiumДата: Суббота, 04.Июн.2011, 19:42 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов
http://www.medteh.info/load/81-1-0-1288

ИванычДата: Понедельник, 06.Июн.2011, 18:21 | Сообщение # 3
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Спасибо, эти схемы у меня есть. То, что на них, судя по всему, исправно. Не приходят сигналы на включение контакторов с НТ-контроллера.

LabДата: Вторник, 07.Июн.2011, 21:34 | Сообщение # 4
У вас сообщений: 148
инженер
На заявках
Российская Федерация

Владивосток
Quote (Иваныч)
Не приходят сигналы на включение контакторов с НТ-контроллера.

Пока не завершилось тестирование (мигают кнопки на пульте) контакторы не включатся. Обычно такое происходит при отсутствии связи пульта консоли с HT- контроллером, при отсутствии неисправностей на этих платах. Необходимо проверить кабели между консолью управления и генератором, если исправны, заменить микросхемы интерфейса связи одновременно и в плате консоли и в плате генератора - по одной не менять!. Если это не помогло, то к сожалению дальнейший ремонт, это только замена соответствующих плат. Сперва можно подкинуть пульт с другого аппарата и убедится, тем самым, что он исправен и т.д.


Сообщение отредактировал Lab - Вторник, 07.Июн.2011, 21:35

ИванычДата: Вторник, 07.Июн.2011, 22:16 | Сообщение # 5
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Lab, спасибо за подсказку. А какие там стоят интерфейсные ключи? И еще наблюдение, светодиод на плате НТ-контроллера мигает, т.е. похоже, что связь с пультом все-таки есть.

LabДата: Четверг, 09.Июн.2011, 20:32 | Сообщение # 6
У вас сообщений: 148
инженер
На заявках
Российская Федерация

Владивосток
Цитата Иваныч ()
А какие там стоят интерфейсные ключи?
MAX233

Цитата Иваныч ()
И ещё наблюдение, светодиод на плате НТ-контроллера мигает, т.е. похоже, что связь с пультом все-таки есть.
Какой светодиод?

Код ошибки на дисплее есть? Фото в студию.

ИванычДата: Четверг, 09.Июн.2011, 21:30 | Сообщение # 7
У вас сообщений: 214
рентгеновское оборудование
На заявках
Российская Федерация

Подмосковье
Ошибок никаких нет, идет тестирование и горит надпись зарядка. Насчет светодиода, это я сужу по седекалу, там на плате НТ контроллера есть светодиод, мерцание которого говорит о наличии обмена между пультом и стойкой. А мне показалось, что эти питающие чем-то похожи.

LabДата: Суббота, 11.Июн.2011, 07:43 | Сообщение # 8
У вас сообщений: 148
инженер
На заявках
Российская Федерация

Владивосток
Какой именно светодиод?, их там четыре.

AlexiumДата: Суббота, 11.Июн.2011, 08:03 | Сообщение # 9
Инженер медтехник
На заявках
Российская Федерация

Саратов
Иваныч, вот ссылка на иностранный сайт, написано что можно купить или обменять сервис-мануал. Но я не знаю обман это или нет.
http://rxservice.es.tl/Home.htm
Отпишитесь что получилось.

РентгеномеханикДата: Среда, 28.Сен.2011, 11:28 | Сообщение # 10
Участник
У вас сообщений: 72
инженер по рентген технике
На заявках
Казахстан

Актобе
После произведенного ремонта другой фирмой в прошлом году, замена почти всех плат в генераторе и столе-штативе аппарат перестал переключаться на 1-ое рабочее место, стол- штатив. Аппарат 2007 года выпуска , а платы 2009 г.в. поставили. Есть разница в платах питающего устройства на основной плате на старой имеются дип переключатели, на новой нет. старая rev-7, а новая Rev-8. На столе- штативе на старой имеется колодка в которой установлена микросхема, а в новой колодка имеется , а микросхема отсутствует маркировку прочитать не удается. При сдаче фирма производившая ремонт сказала что необходимо произвести перенастройку пульта управления. Что может быть причиной? У кого есть предположения , подскажите пожалуйста.

HomelineДата: Понедельник, 10.Окт.2011, 12:06 | Сообщение # 11
Стажер
У вас сообщений: 23
инженер
На заявках
Российская Федерация

О
А схемы у вас на него Есть? Если вас интересует, может я смогу найти саму плату пульта стола-штатива.

РентгеномеханикДата: Вторник, 01.Ноя.2011, 09:15 | Сообщение # 12
Участник
У вас сообщений: 72
инженер по рентген технике
На заявках
Казахстан

Актобе
Есть но частично, нужна плата. а сколько примерно будет стоить. какие еще есть платы?

Malvina111Дата: Четверг, 15.Дек.2011, 13:51 | Сообщение # 13
Стажер
У вас сообщений: 8
инженер
На заявках
Российская Федерация

Москва
Всё, что касается рентгеновского аппарата могу рассказать.
Я инженер по установке и ремонту этих приборов, но с начало кто Вы и откуда Вы?
Моя почта: myhouse1@rambler.ru

-=DIEHOST=-Дата: Четверг, 07.Фев.2013, 04:47 | Сообщение # 14
Завсегдатай
У вас сообщений: 166
Рентген
На заявках
Казахстан

Караганда
Malvina111, здравствуйте (Караганда).
Тут такое дело: после ремонта\замены множества плат в питающем REX525 (плата контроллера заменена, а блок инвертера отремонтировал [замена IGBT-транзисторов, ремонт плат управления, замена выпрямительного моста], также ремонт платы питания, ремонт Пульта Управления - замена интерфейсных микросхем). Нынче вылетает ошибка "ER 18" на скопическом месте и "ER 01" на графическом.
Из списка, имеющегося у меня, я определяюсь только во второй (низкий уровень накала, но там по ходу, пробелема связи на скопическом месте - накал на графии появляется и исчезает). Ошибки 18 нет в списке - возможно, есть группа ошибок для сервисников?
Так как у меня в доке лишь 1 по 10, то есть ли 11, 12, ... 18 ошибки?
Если это возможно, дайте, пожалуйста, оставшиеся коды или подскажите в чём возможна проблема.
~~~~~~~~~~~~~
PC: Спасибо за схемы и документацию, ещё б на стол (новый) схемку. Но всё ж завтра поеду попробую интерфес проверить стола.


Сообщение отредактировал -=DIEHOST=- - Четверг, 07.Фев.2013, 15:10

kupagenДата: Четверг, 07.Фев.2013, 20:50 | Сообщение # 15
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

DIEHOST, какой генератор?

-=DIEHOST=-Дата: Пятница, 08.Фев.2013, 01:41 | Сообщение # 16
Завсегдатай
У вас сообщений: 166
Рентген
На заявках
Казахстан

Караганда
Цитата (kupagen)
DIEHOST, какой генератор?
питающее REX-525 RF

kupagenДата: Воскресенье, 10.Фев.2013, 17:48 | Сообщение # 17
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

Я пересекался с REX-525rf которое на самом деле было SEDECAL-ом, просто свою книжку сделали, хотя в комплекте и SEDECAL-овская лежала.

-=DIEHOST=-Дата: Воскресенье, 10.Фев.2013, 18:31 | Сообщение # 18
Завсегдатай
У вас сообщений: 166
Рентген
На заявках
Казахстан

Караганда
такое бывает: видел аппараты итальянского происхождения, но с шильдиками от актюб-рентген по фамилии АРДиагност (5, 6, 7, 8), являющимися сборками вилла систем , а именно - столы Apollo, Opera, Moviplan и корейские Listemы и питающие : G100, Magnum и REX конечно...
Но в данном случае это конкретно Listem & REX-525RF.
Схемы и кое-какая документация на стол от Listem у меня есть, но, как оказалось, на старый стол (деревянные кнопки, три "светофорные" лампочки) А тут более новый стол (цифровая индикация, умная связь с платой контроллера, управление скопией-уставки режимов, и система самодиагностики)

fan7768Дата: Четверг, 22.Май.2014, 10:03 | Сообщение # 19
Завсегдатай
У вас сообщений: 133
электромеханник
На заявках
Российская Федерация

РОССИЯ
При снимке не проходит высокое. Запускается подготовка, разгон, накал - всё в норме. Но высокое не проходит. Как будто не дается разрешение. Иногда вылазит ошибка Е13 - не проходит подготовка - проверьте кабели к пульту. Кабели отзвонили, все в норме. На плате HT Control board все время моргает светодиод LD1. Если включена решетка, то проскакивает короткий импульс излучения, но нормальной экспозиции нет. Если без решетки, то снимок вообще не проходит.

Сообщение отредактировал fan7768 - Четверг, 22.Май.2014, 20:38

KuzmaДата: Воскресенье, 25.Май.2014, 23:40 | Сообщение # 20
Завсегдатай
У вас сообщений: 201
инженер
На заявках
Украина

Харьков
Моргание этого светодиода - норма. При прохождении "высокого" должен моргнуть 2-й светодиод. По 13-й ошибке - проверить разъемы консольных кабелей. Лучше не "прозвонкой", а разобрать и подергать провода. Был случай, когда провод держался за счет кембрика и контакт то был, то нет.
Как определили, что нет "нормальной" экспозиции?

fan7768Дата: Понедельник, 26.Май.2014, 05:20 | Сообщение # 21
Завсегдатай
У вас сообщений: 133
электромеханник
На заявках
Российская Федерация

РОССИЯ
Цитата Kuzma ()
Как определили, что нет "нормальной" экспозиции?
УКРЭХом. Да и по звуку понятно? что высокое не отрабатывает выставленное время.

fan7768Дата: Среда, 02.Июл.2014, 09:04 | Сообщение # 22
Завсегдатай
У вас сообщений: 133
электромеханник
На заявках
Российская Федерация

РОССИЯ
Аппарат Listem REX-525RF. При включении снимка с решеткой проходит короткий импульс излучения и зажигается светодиод на кнопке №26 (по Operator manual - reset button) включается непрерывный звуковой сигнал, далее высокого нет. Никакая ошибка не идицируется, растр не движется. Без решетки снимки есть.

Сообщение отредактировал fan7768 - Среда, 02.Июл.2014, 09:07

kupagenДата: Среда, 02.Июл.2014, 18:24 | Сообщение # 23
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
На заявках
Беларусь

По-моему, в следующем посте Вы сами дадите ответ. Как я понял, с решёткой снимок проходит, без решётки - нет?

Sudmarina9Дата: Среда, 22.Окт.2014, 12:03 | Сообщение # 24
Стажер
У вас сообщений: 33
инженер сервисного обслуживания
На заявках
Российская Федерация

Курск
Кто знает что означают коды ошибок 03 и 18?

KuzmaДата: Среда, 22.Окт.2014, 14:28 | Сообщение # 25
Завсегдатай
У вас сообщений: 201
инженер
На заявках
Украина

Харьков
03 - неисправность накала. Самая распространенная причина - пробой одного из выходных транзисторов.
18 - ошибка связи со скопическим столом или с консолью управления. Обмен осуществляется по RS-485, самая распространенная причина - вылет max485 на ht board. Не зря она там на панельке стоит :)


Сообщение отредактировал Kuzma - Среда, 22.Окт.2014, 17:55

titan69Дата: Воскресенье, 17.Май.2015, 11:32 | Сообщение # 26
Заглянувший
У вас сообщений: 1
инженер
На заявках
Казахстан

актобе
Не работает генератор, при включении тест самопроверки зависает на "Charging" и не выходит из него. Помогите, у кого есть сервис мануал на генератор rex 525

Сообщение отредактировал titan69 - Среда, 20.Май.2015, 13:53

RADIOTECHNICДата: Пятница, 29.Апр.2016, 23:34 | Сообщение # 27
Стажер
У вас сообщений: 36
Рентгеномеханик, электромеханик.
На заявках
Казахстан

********
Здравствуйте, уважаемые форумчане.
Возник такой вопрос: РДК REX-525 работает не в режиме то есть занижает уставки кв, ток в норме, на уставках занижает на 10 килловольт, перерыв документацию произвёл калибровку трубки с пульта как описанно в документации, но не помогло калибровка позволила поднять лишь на 4 кв.
Вопрос: как подстроить накал на данном аппарате?
PS трубка свежая, где-то месяцев 6, в настройках модель трубки указанна верно.
Каким резистором на плате накала подстроить?


Сообщение отредактировал RADIOTECHNIC - Суббота, 30.Апр.2016, 15:50

sasanikДата: Суббота, 28.Май.2016, 20:02 | Сообщение # 28
Стажер
У вас сообщений: 27
инженер
На заявках
Украина

Днепр
Не получается войти в режим калибровки трубки. после последнего фото аппарат ни на что не реагирует

KuzmaДата: Воскресенье, 29.Май.2016, 22:26 | Сообщение # 29
Завсегдатай
У вас сообщений: 201
инженер
На заявках
Украина

Харьков
Судя по Вашим фотографиям, Вы в меню калибровки даже не вошли. На первой фотке видно, что пункт Calibrate не выбран. Далее должно было быть следующее меню, в котором и нужно бы выбрать, какую именно калибровку вы собирались делать (RkV_RmA, FkV_FmA, Preheat, Fil_Limit, Density). А у Вас фотки, на которых по-моему вы проверяете исправность кнопок пульта.
Почему вообще решили делать калибровку?

sasanikДата: Понедельник, 30.Май.2016, 20:20 | Сообщение # 30
Стажер
У вас сообщений: 27
инженер
На заявках
Украина

Днепр
Замена трубки. После выбора пункта калибровки и нажатия set попадаем в фото 2 и после нажатия set попадаем в 3

KuzmaДата: Среда, 01.Июн.2016, 09:45 | Сообщение # 31
Завсегдатай
У вас сообщений: 201
инженер
На заявках
Украина

Харьков

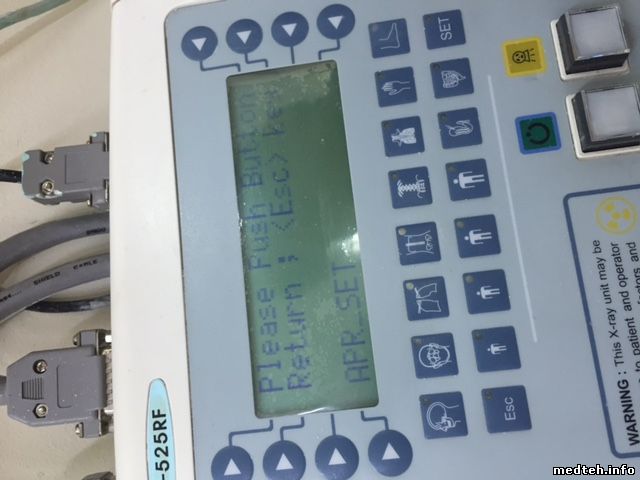

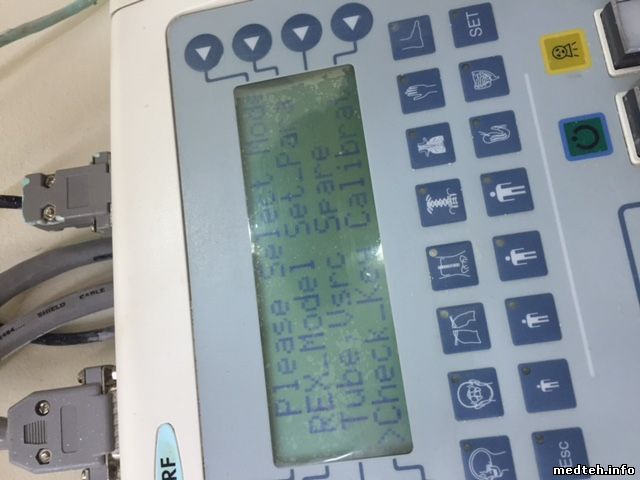

На первом фото у Вас выбран пункт проверки кнопок пульта, а не калибровки!

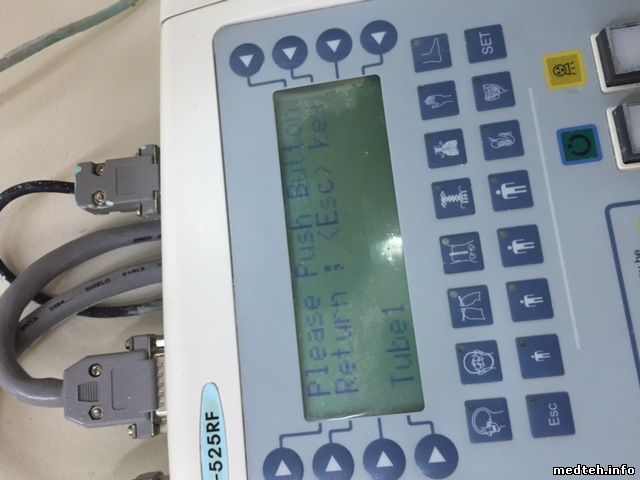

На втором фото у Вас индикация, что нажата кнопка выбора первой трубки.
После этого Вы нажимаете Set и .... правильно: На третем фото Вам об этом и говорится.
Чтобы выбрать калибровку нужно указатель (повернутую "галочку") поставить слева от слова Calibrate. После нажатия Set Вы попадете в следующее меню, где выбираются нужные калибровки.


Сообщение отредактировал Kuzma - Среда, 01.Июн.2016, 09:51

NikolinДата: Среда, 23.Сен.2020, 17:46 | Сообщение # 32
Стажер
У вас сообщений: 20
медтехник
На заявках
Российская Федерация

Санкт-Петербург
Уважаемые коллеги, столкнулись с аппаратом Listem REX-525R (2 рабочих места).
Он выдавал плавающую ошибку E14 (преждевременный конец экспозиции). Проявлялось это следующим образом: то есть высокое на трубке (давал рентген), то - нет, также не давал экспозиции до 50-55 кВ. Открыли ВВ танк и там был обрыв на катодном проводнике, идущем от платы к стакану.
Провод отпаялся от платы (холодная пайка или небрежность на производстве) и высокое пробивало через масло на "точку крепления", образовался небольшой нагар на стенке танка и на плате.
Провод припаяли, танк потрясли, поотстаивали от воздушных пузырьков, и постепенно набирали экспозицию от 40 кВ до 120 кВ. Всё прошло нормально: ошибок и сбоев не было, снимки получались.
На следующий день пришли проводить инструктаж для новых сотрудников и на тестовом пациенте на экспозиции 90 кВ 200 мА (20 мАс) возникла постоянная ошибка E01 - filament preheating low - мало преднакала. Ошибка горит постоянно на консоли - перезапуск консоли не помогает.
Буду признателен за совет куда копать, что можно проверить.


siva pacem

VikeyДата: Пятница, 25.Сен.2020, 10:36 | Сообщение # 33
У вас сообщений: 283
Инженер по ремонту
На заявках
Украина

Донецк
В питающем устройстве проверить на входе платы накала 60В (в реале до 75) и на выходе платы накала напряжение 16В (при превышении напряжения поднакала 18 вольт плата накала уйдёт в защиту), если выходное напряжение отсутствует, то под платой накала стоят четыре транзистора bux48a один из них или несколько вышли из строя, причём бывает так, что прибором звонятся нормально, а под нагрузкой пробивает переход. Их нужно заменить в идеальном варианте все 4-е, но можно и по одному. Неисправный можно найти, вытаскивая их по очереди. Ну, а если всё исправно, ищите куда пропал ваш накал (генератор, кабеля, контакты в стаканах, трубка).

Сообщение отредактировал Vikey - Пятница, 25.Сен.2020, 10:52

NikolinДата: Вторник, 29.Сен.2020, 15:24 | Сообщение # 34
Стажер
У вас сообщений: 20
медтехник
На заявках
Российская Федерация

Санкт-Петербург
Спасибо, Vikey!
Проблема решена. Действительно - промерил напряжение на плате управления накалом - всё норм.
По ходу изучения генератора - встречаются места холодной пайки и не самых надёжных контактов.
Помогло - перетыкание микросхемы U10 на плате управления высоким напряжением.


siva pacem

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » РДК REX-525R ф.Listem Corporation (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 1
  • 1
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Аplio 500[valentin17 (20.Окт.2020)]
2. Стерилизатор паровой ...[yblod5 (19.Окт.2020)]
3. Компрессор воздушный ...[bektyish (19.Окт.2020)]
4. УЗИ Philips iU22[MAPPER_1222 (19.Окт.2020)]
5. PHILIPS Brilliance CT[Krazy_killer (19.Окт.2020)]
6. Анализатор гематологи...[bukatelenet (19.Окт.2020)]
7. Всё о продукции компа...[viktor_ev (19.Окт.2020)]
8. Toshiba Aquilion 16. ...[maxim0k0 (19.Окт.2020)]
9. Toshiba Aquilion 16 о...[Dos1984 (19.Окт.2020)]
1. Hamilton G5 service m...[07.Сен.2020]
2. Софт ПроСкан v3-7-1[27.Авг.2020]
3. Софт ПроСкан v3-5-0-1[27.Авг.2020]
4. Схемы аппарата СД-РА[13.Авг.2020]
5. BrightSpeed Lite Serv...[13.Авг.2020]
6. Service Manual GE Dia...[30.Июл.2020]
7. MyRay iRYS version 6....[22.Июл.2020]
8. Servis manual Immulit...[24.Июн.2020]
9. Курсы лазерной эпиляц...[25.Май.2020]
10. Maquet_Servo_Air[04.Май.2020]
1. Muwwwa[19.Окт.2020]
2. IvanAlex[19.Окт.2020]
3. Cherkun_Roman[19.Окт.2020]
4. konstant1nzv[19.Окт.2020]
5. pop86[19.Окт.2020]
6. Владислав7854[19.Окт.2020]
7. Rossel[19.Окт.2020]
8. Sofronovsv[19.Окт.2020]
9. Aleksandra04071994[19.Окт.2020]
10. Ezstyle[19.Окт.2020]
МастерБаку[549]
Serg74[156]
Yulana34[133]
Dimitrius[129]
РОМУЛ[116]
naves[113]
генаf[112]
madmac[110]
begun_a[101]
astra[99]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
