Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » ... mercury332 ([ok]ремонт R-аппарата mercuri332)
... mercury332
artem_skalackiiДата: Вторник, 05.Июл.2011, 16:21 | Сообщение # 1
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
при включении аппарата,после самодиагностики,выдаёт ошибку232.есть сигнал от джостика,а цепь сигналаSF закрыта.что это за цепь,и где её искать?

Сообщение отредактировал artem_skalackii - Среда, 06.Июл.2011, 10:32

renmasterДата: Среда, 06.Июл.2011, 00:32 | Сообщение # 2
OFFлайн
Российская Федерация

Россия
artem_skalackii, название темы отредактируй согласно пунктов 1.2 и 1.3 правил Форума. Как это сделать - см. п. 1.5 ... Действуй! diablo

RADIATIONДата: Среда, 06.Июл.2011, 18:33 | Сообщение # 3
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация

Центр
Доступно только для пользователей

Сообщение отредактировал RADIATION - Среда, 06.Июл.2011, 19:47

artem_skalackiiДата: Среда, 06.Июл.2011, 18:52 | Сообщение # 4
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
проверял микрики,проверил джостики.всё нормально.кабеля тоже проверял,нормально.в вертикальном положении стоит стол,аппарат работает,стоит перевести в горизонтальное,всё ошибка232.

RADIATIONДата: Среда, 06.Июл.2011, 18:57 | Сообщение # 5
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация

Центр
Доступно только для пользователей

Сообщение отредактировал RADIATION - Среда, 06.Июл.2011, 19:47

artem_skalackiiДата: Среда, 06.Июл.2011, 19:02 | Сообщение # 6
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
как обнаружить неиспраавность?схем нет.куда лезть примерно?

RADIATIONДата: Среда, 06.Июл.2011, 19:07 | Сообщение # 7
У вас сообщений: 275
Трудоголик
OFFлайн
Российская Федерация

Центр
Доступно только для пользователей

Сообщение отредактировал RADIATION - Среда, 06.Июл.2011, 19:48

artem_skalackiiДата: Среда, 06.Июл.2011, 20:54 | Сообщение # 8
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
спасибо за помощь,по пробую.

artem_skalackiiДата: Понедельник, 11.Июл.2011, 17:24 | Сообщение # 9
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
было проверено всё,разьёмы,кнопки,кабеля,устранён обрыв,который был обнаружен за колоной,аппарат может поработать 1,3 часа,но потом ошибка 232 снова выходит,не понятно по чему.подскажите пожалуйста.

artem_skalackiiДата: Пятница, 24.Фев.2012, 11:31 | Сообщение # 10
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
проблема решена.всем спасибо за помощь! bye2

Алекс-200Дата: Пятница, 24.Фев.2012, 16:54 | Сообщение # 11
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
artem_skalackii, а где отчёт о проделанной работе?
Ведь Ваш случай может повториться ещё у кого-то.

UncleKДата: Пятница, 24.Фев.2012, 19:50 | Сообщение # 12
Участник
У вас сообщений: 65
инженер
OFFлайн
Украина

Донецк
Надеюсь речь шла о MERCURY 332 от VILLA SISTEMI MEDICALI?
artem_skalackii, боюсь спросить - при уборке/протирке стола влага затекала на плату кнопок управления на столе? wink

artem_skalackiiДата: Суббота, 25.Фев.2012, 14:32 | Сообщение # 13
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
на счет влаги не знаю,когда разбирал было сухо,а проблема была в микрике,на педале скопии и графии,разобрал,почистил,подогнул контакты и всё начало работать.сам не ожидал!а ещё был устранён обрыв в кабеле с зади колонны.разъём x2.востановленны 3 провода в этом кабеле!

Алекс-200Дата: Суббота, 25.Фев.2012, 17:14 | Сообщение # 14
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
artem_skalackii, спасибо за отчёт. Полезная информация лишней не бывает.

UncleKДата: Воскресенье, 26.Фев.2012, 12:29 | Сообщение # 15
Участник
У вас сообщений: 65
инженер
OFFлайн
Украина

Донецк
Именно на разъём x2 "с зади колонны" и выходят кнопки управления на столе. Из-за влаги на плате этих кнопок (A14) наблюдается и характерная зависимость появления ошибки от положения стола - в вертикальном положении влага "стекает" и ошибка не наблюдается.
Обращаюсь ко всем, кто обслуживает MERCURY 332: долговременное игнорирование такой ситуации чревато тяжелыми последствиями - на плату A14 также заведено ~220V -EMERGENCY- от генератора!
Для профилактики делов-то - всего-навсего на герметик "посадить" декоративную панель "столовых" кнопок...

artem_skalackiiДата: Четверг, 15.Мар.2012, 23:26 | Сообщение # 16
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
а как указать что проблема решена!что то у меня ни одного окошка нет!

artem_skalackiiДата: Четверг, 15.Мар.2012, 23:31 | Сообщение # 17
Участник
У вас сообщений: 147
сервисный инженер
OFFлайн
Казахстан

Актюбинск
это что получаеться,влага затекает на кнопки,естественно они ржавеют,окисляються,и все?ошибка в работе аппаратной части?

UncleKДата: Четверг, 15.Мар.2012, 23:54 | Сообщение # 18
Участник
У вас сообщений: 65
инженер
OFFлайн
Украина

Донецк
Quote (artem_skalackii)
а как указать что проблема решена

Нажми кнопку "Редактировать" на своем первом сообщении.

Quote (artem_skalackii)
влага затекает на кнопки,естественно они ржавеют,окисляються,и все?

Окисляются и кнопки и плата. Окислы и влага работают как проводник, внося искажения в работу аппарата. После "пробоя" от 220V восстановлению не подлежат, также как и часть процессорной платы в шкафу... blush

VikeyДата: Понедельник, 02.Апр.2012, 19:21 | Сообщение # 19
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина

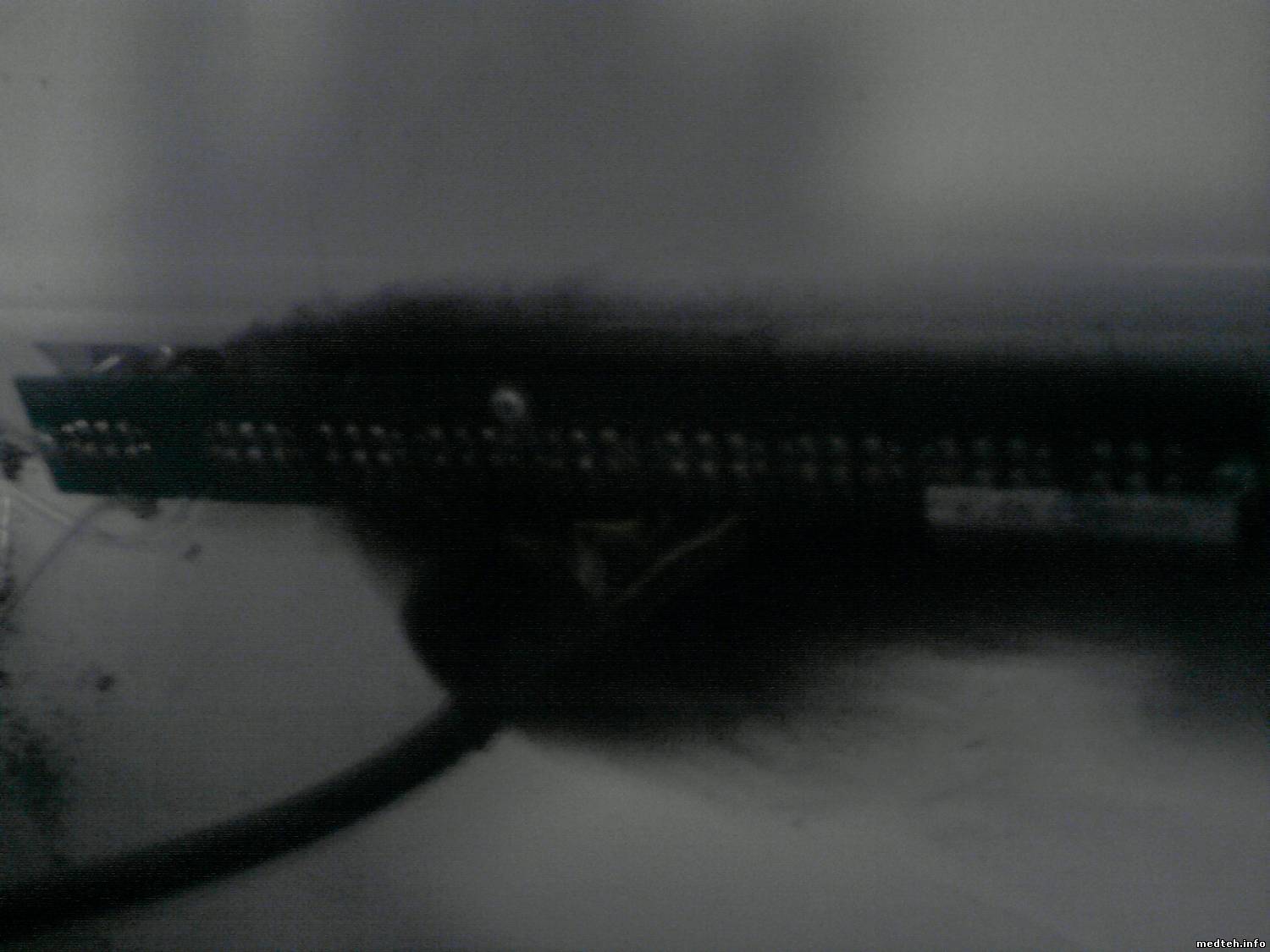

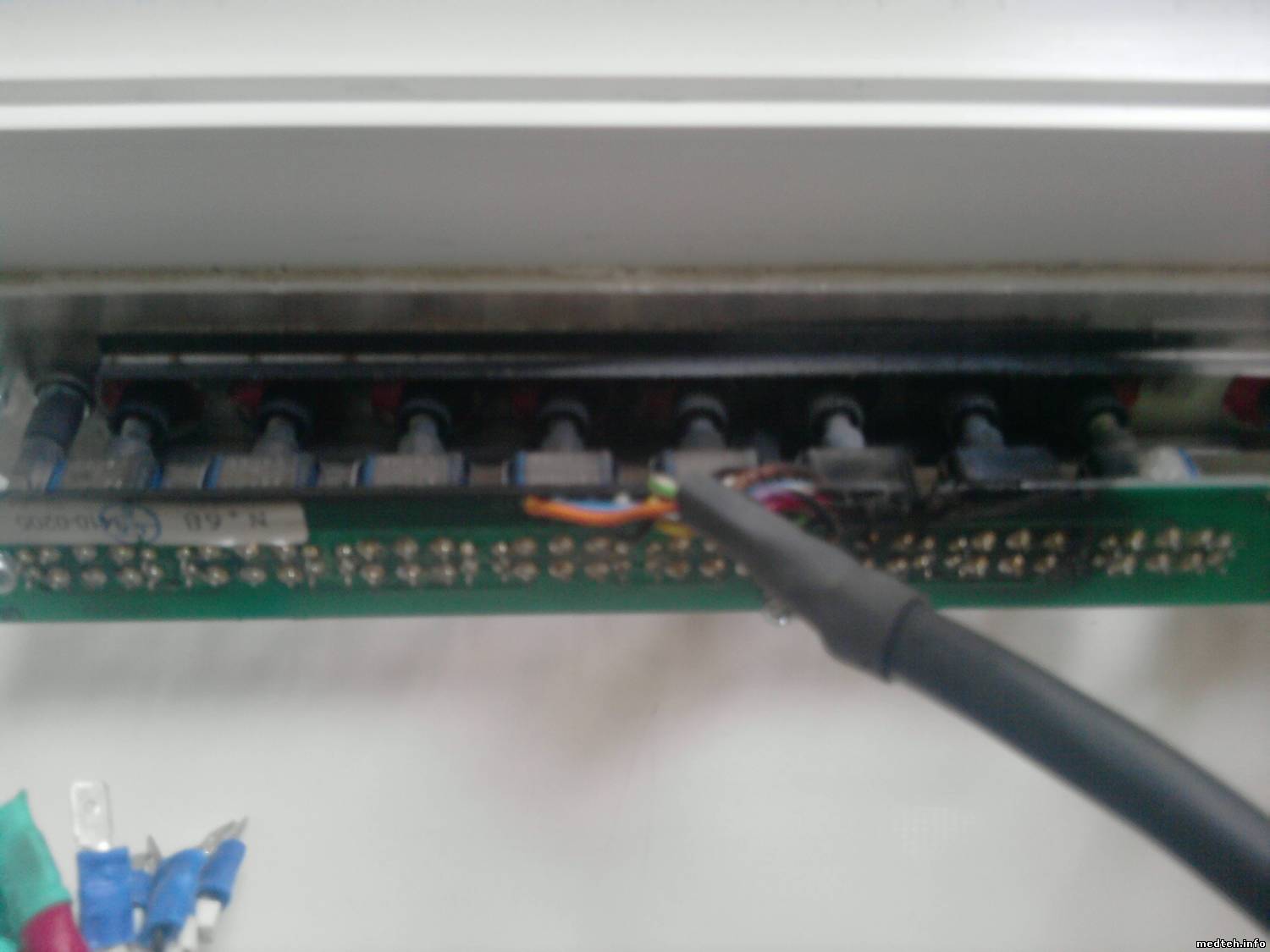

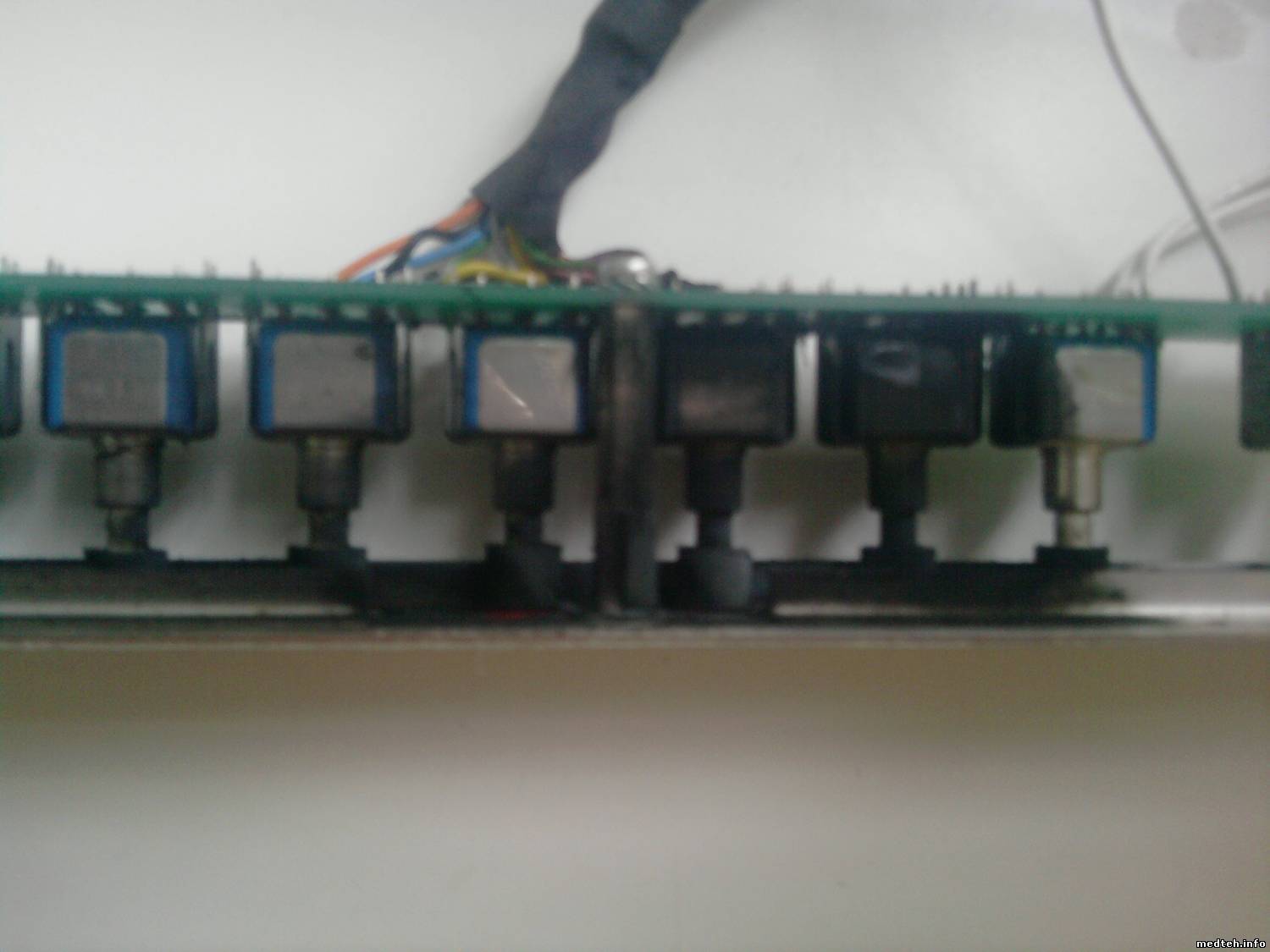

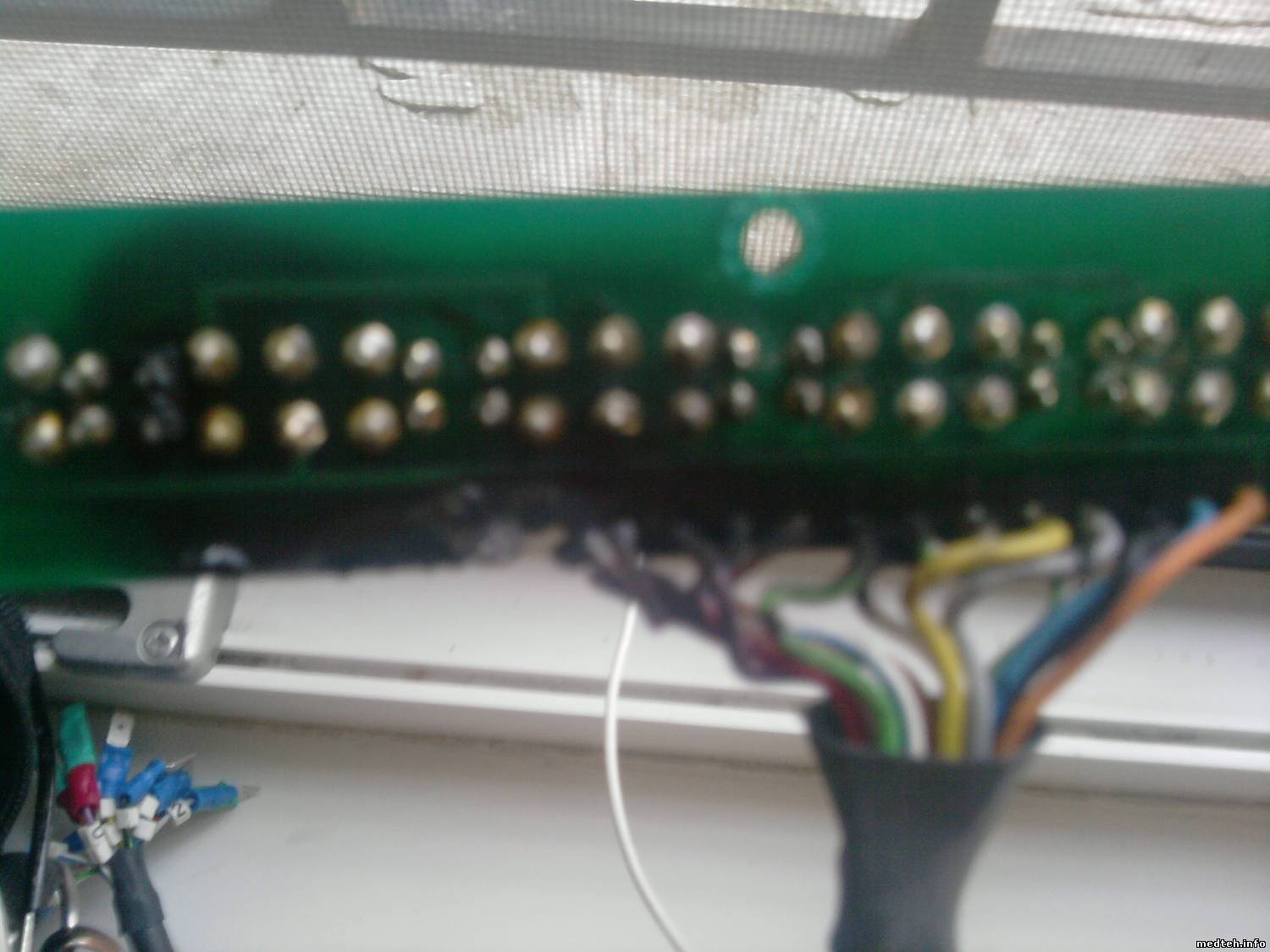

В подверждение вышесказаного .

-=DIEHOST=-Дата: Четверг, 07.Июн.2012, 18:45 | Сообщение # 20
Участник
У вас сообщений: 175
Рентген
OFFлайн
Казахстан

Караганда
Доброго времени! Очень похожая ситуация - только наоборот)) :
Долгое время(время от времени) вылетала ошибка 231 (No joystik on but SF Circuit open) - сбрасываешь ошибку перезагрузкой аппарата - бывает, появляется ошибка 238 (SF input to the controller open at switching on [ SF вход контроллера открыт при включении])...
Сегодня взялся за поиск неисправности - вроде как обнаружился микрик в педале снимка\скопии (вроде как-значит : фиг его знает, но возможно). микрик из группы проверки нажатия педали (три микрика: скопии, подготовки снимка и снимка, подключенные последовательно). Пока было произведено исключение из схемы неисправного микропереключателя(уж что там прозошло - неизвесно) но теперь аппарат включается только с ошибкой 238 и никак иначе. Цепь педали проверил полностью: от микриков до разъема в пульте, и так же оптроны на входе - V23, V24- всё в порядке.
При включении аппарата (самого стола) в момент вылетания ошибки (238) загорается (не считая других индикаторов) индикатор на плате процессора (в стойке стола) LED44 (SID movement downwards)
Вопрос такой, возможно странный : что значит вобще SF ? До меня всё никак это не дойдет - типа какой то свич? В документации много ссылок на SF, но нет описание что это.

Алекс-200Дата: Четверг, 07.Июн.2012, 21:03 | Сообщение # 21
У вас сообщений: 1195
Инженер
OFFлайн
Российская Федерация

Самара
-=DIEHOST=-, обычно в штативных устройствах предельные (аварийные) положения движущихся узлов контролируются микропереключателями, которые, в свою очередь, соединяются в последовательную цепь.
Эта цепь обозначается "SF" и её замкнутое состояние контролируется как при тестировании так и при работе. При разрыве на любом участке этой цепи работа штатива целиком или основных его частей останавливается.

-=DIEHOST=-Дата: Четверг, 07.Июн.2012, 21:25 | Сообщение # 22
Участник
У вас сообщений: 175
Рентген
OFFлайн
Казахстан

Караганда
Ага, понятно. В Меркурии я их знаю две - цепь конечных положений штатива (80) и конечных положений кассетоприемника (81), и кстати в педали снимка\скопии тоже есть микрики, не несущие прямой функциональной нагрузки и подключены механически к микропереключателям снимка, подготовки и скопии, и того всего три микропереключателя, подключенные последовательно. спасибо! Буду копать дальше.

Сообщение отредактировал -=DIEHOST=- - Четверг, 07.Июн.2012, 22:22

-=DIEHOST=-Дата: Вторник, 12.Июн.2012, 02:05 | Сообщение # 23
Участник
У вас сообщений: 175
Рентген
OFFлайн
Казахстан

Караганда
Доброго времени! Проверил сегодня (точнее уже вчера) вся цепь Single Fault совершенно исправна. Если у кого така ошибка вылетала без видимых на то причин - поделитесь опытом, пожалуйста.
Цепь (всё на плате CPU PCB) U58.18 -> RR21.1 -> RR21.16 -> X2.11(SSFC)[ушел в стол и вернулся] -> X2.24 -> X1.4(SSFC) [ушел в пульт и вернулся] -> X1.11.
Так вот : всю эту цепь проверил - всё нормально - цепь замкнута (даже пробовал U58.18 на корпус, а так же поменял местами две микрухи-буфера 74НС245 чтоб убедиться в её исправности и мерил осциллографом сигнал при нажати кнопок и рычагов на столе и пульте - всё ок), но всё равно при включении вылетает 238 ошибка (SF input to the controller open at switching on [SF вход контроллера открыт при включении]) Что это может быть?
Пе Се: Ездил на такой же аппарат и сэмитировал такую же ошибку (держал зажатой педаль снимка при включении) - та же 238 ошибка(то есть в диагностике нет ошибки)


Сообщение отредактировал -=DIEHOST=- - Вторник, 12.Июн.2012, 02:30
