Передвижная флюорографическая установка КРФ-111
sav-rnicoДата: Вторник, 19.Июл.2011, 10:45 | Сообщение # 1
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
После включения минут через 5-7 начинаеет тарахтеть магнитный пускатель, на катушку которого подается напряжение с симистра( а оно подаваться не должно). Нужно найти причину внепланового включения/выключения симистра ... пока заказал новые кондеры, стоящие в цепи с симистром - 2шт. по 10 мкф 630В, но без схемы как-то не уютно разбираться

renmasterДата: Вторник, 19.Июл.2011, 11:54 | Сообщение # 2
На заявках
Российская Федерация

Россия
sav-rnico, тип питающего озвучь yes

sav-rnicoДата: Вторник, 19.Июл.2011, 22:50 | Сообщение # 3
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
Завтра еду в "Небудень", где стоит этот КРФ-11, и если у питающего есть тип, обязательно озвучу ... но, по-моему, они отличаются только напряжением питания - наш на 220В

pnpДата: Среда, 20.Июл.2011, 09:33 | Сообщение # 4


Киров (Вятка)
Скорее всего питающее типа 12П6. Напряжение питания у всех передвижных флюорографов 220В. Других вариантов, думаю, не бывает. А такие аппараты приходилось делать, была установка на базе автомобиля Урал. Ныне благополучно списана, многое уже и позабылось....... Аппарат и документацию "спустили в шлюзы", автомобиль ездит до сих пор.
Однако, совместными усилиями попробуем разобраться.
Но подождем автора темы. yes
С Уважением.

АГИДата: Среда, 20.Июл.2011, 13:23 | Сообщение # 5
Техник
У вас сообщений: 385
Инженер
На заявках
Российская Федерация

Ставрополь
Похоже флюшка имеет марку КРФ-111, а?
Если так, то схема лежит в хранилище.

sav-rnicoДата: Среда, 20.Июл.2011, 21:47 | Сообщение # 6
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
Точно!!! КРФ-111, сегодня пока искал тип питающего, наткнулся на шильдик "КРФ-111" ... Тип питающего не нашел, зато прозвоном установил, что один конец катушки подключен на анод одного оптронного тиристра( а не симистра,как мне сообщили ранее), а второй на анод другого ... Померял напряжения анод-катод обоих - один держит 220в(тоесть закрыт) а второй 130-150, тоесть через него течет какой-то ток, и соответственно на катушке появляется напруга ~ 80 В, которой быть не должно ... отпаял провода от управляющих электродов - то же самое, отпаял провод от катода - пускатель успокоился ... Думаю,что этот тиристор под напругой дает ток утечки ... Заказали новый ... Счас попробую схему найти в хранилище, спасибо за совет АГИ

sav-rnicoДата: Среда, 20.Июл.2011, 22:02 | Сообщение # 7
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
Quote (АГИ)
Похоже флюшка имеет марку КРФ-111, а? Если так, то схема лежит в хранилище.


Чегой-то не нашел её в хранилище! Как задавать в поисковике?

renmasterДата: Среда, 20.Июл.2011, 22:56 | Сообщение # 8
На заявках
Российская Федерация

Россия
Quote (sav-rnico)
Чегой-то не нашел её в хранилище!

тут смотри

sav-rnicoДата: Среда, 20.Июл.2011, 23:09 | Сообщение # 9
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
ИЛИ я уже сплю, или схемы силовой части там нет ... вообщем своих злополучных тиристоров ТО132-25-6-3 я не увидел ... С утра ещё раз гляну свежим глазом ...

renmasterДата: Среда, 20.Июл.2011, 23:25 | Сообщение # 10
На заявках
Российская Федерация

Россия
Quote (sav-rnico)
ИЛИ я уже сплю, или схемы силовой части там нет .

в той документации что в Хранилище, нет на самом деле
Quote (renmaster)
тип питающего озвучь

с фоткай силовую часть и питающее со стороны, быстрей дело пойдет - комплектуют аппараты , как винегреты - что было то и поставили, а марка одна и та же идет

АГИДата: Четверг, 21.Июл.2011, 07:57 | Сообщение # 11
Техник
У вас сообщений: 385
Инженер
На заявках
Российская Федерация

Ставрополь
Процентов 90 питающее с 12П6.
Перекопал всю свою документацию - пропал динозавр.
Есть в районах. Но нужно время.
Не проще поменять оптотиристор.

sav-rnicoДата: Четверг, 21.Июл.2011, 19:33 | Сообщение # 12
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
Quote (АГИ)
Не проще поменять оптотиристор.


Таки ждемс! Тиристор-то не здорово ходовой, из Москвы курьером шлют. Как привезут - поменяю, сфоткаю, отпишусь... До аппарата ушё 100 вёрст добираться

Quote (АГИ)
Процентов 90 питающее с 12П6.

А на 12П6 есть схема? Я бы глянул и сказал - оно не оно ...

sav-rnicoДата: Четверг, 18.Авг.2011, 22:32 | Сообщение # 13
Завсегдатай
У вас сообщений: 149
инженер по обслуживанию ИМТ
На заявках
Российская Федерация

Бугульма
Всем участникам Спасибо!!! Пришел тиристор, поменял, все заработало !!! Тема закрыта!

DeusExДата: Четверг, 28.Ноя.2019, 18:42 | Сообщение # 14
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Всем здравствуйте! Дабы не плодить новую тему, распишу здесь! КРФ-111 Флюармобиль, 2005 года выпуска, камера КФ-400, питающее с 12П6. При подаче высокого, отсутствует завершение снимка, миллиамперметр не реагирует, уставки 25 mAs, 40 mA, 90 V, (соответственно были испробованы разные уставки), тумблер дозиметрии отключен (исправен), флюоро перешел в режим скопии )) Проведена проверка микровключателей подготовки и подачи,целостность кабеля, микрики двери, проверка миллиамперметра и его диодного моста, остальные диодные мосты, чистка контактов реле, пускателя, визуальный осмотр на какие-либо дефекты, не выявлено, пол года назад был заменен высоковольтный генератор (на старом генераторе залило стаканы водой, пробой, кз). Касательно логических плат, на одной из плат наблюдается заменённый кт646а, остальные компоненты заводские, можно сказать, муха не сидела! Может кто-нибудь сталкивался с подобной ситуацией? Что я мог упустить? К сожалению, скачать инструкцию с архива не получается, блочит провайдер. Заранее благодарю!
P/S Логику без схем не вижу смысла трогать.

Алекс-200Дата: Пятница, 29.Ноя.2019, 18:00 | Сообщение # 15
Инженер
На заявках
Российская Федерация

Самара
Цитата DeusEx ()
При подаче высокого, отсутствует завершение снимка, миллиамперметр не реагирует,
Предположительно, отсутствует анодный ток.
Проверить цепь накала от катода (нити накала) рентгеновской трубки до источника тока накала.

DeusExДата: Вторник, 03.Дек.2019, 11:12 | Сообщение # 16
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Цитата Алекс-200 ()
Предположительно, отсутствует анодный ток.
Проверить цепь накала от катода (нити накала) рентгеновской трубки до источника тока накала.


Алекс, проверил преднакал - накал отсутствует, нить накала проверил-исправна, вв кабели исправны (менял местами), извлёк колбу на наличие каких-либо дефектов, не выявлено. На выходе катода от источника тока накала, при подготовке снимка, 11 вольт. На первичку накального трансформатора, при подготовке подаётся 50 вольт. Сегодня попробую замерить величину тока на выходе накального трансформатора, посредством подключения обычной галогенки. Неужто трансформатор накала подлетел или 50 вольт малая величина?

DeusExДата: Вторник, 03.Дек.2019, 17:02 | Сообщение # 17
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Сегодня произошёл интересный момент, подключил лампочку на выходе катодного кабеля, нажимаю подготовку, тишина, анод не раскручивается, хмм, обнаружил оборванный контакт 19 первички трансформатора накала. Устранил дефект, произвёл полное подключение анода, катода к риду, включаю аппарат, преднакал появился, делаю пару снимков, ток появился. На радостях собираю пульт, питающее, Рид не стал ставить на место, включаю, преднакала нет, вернее есть, но очень слабый. ireful

Сообщение отредактировал DeusEx - Вторник, 03.Дек.2019, 17:15

DeusExДата: Вторник, 03.Дек.2019, 17:51 | Сообщение # 18
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы

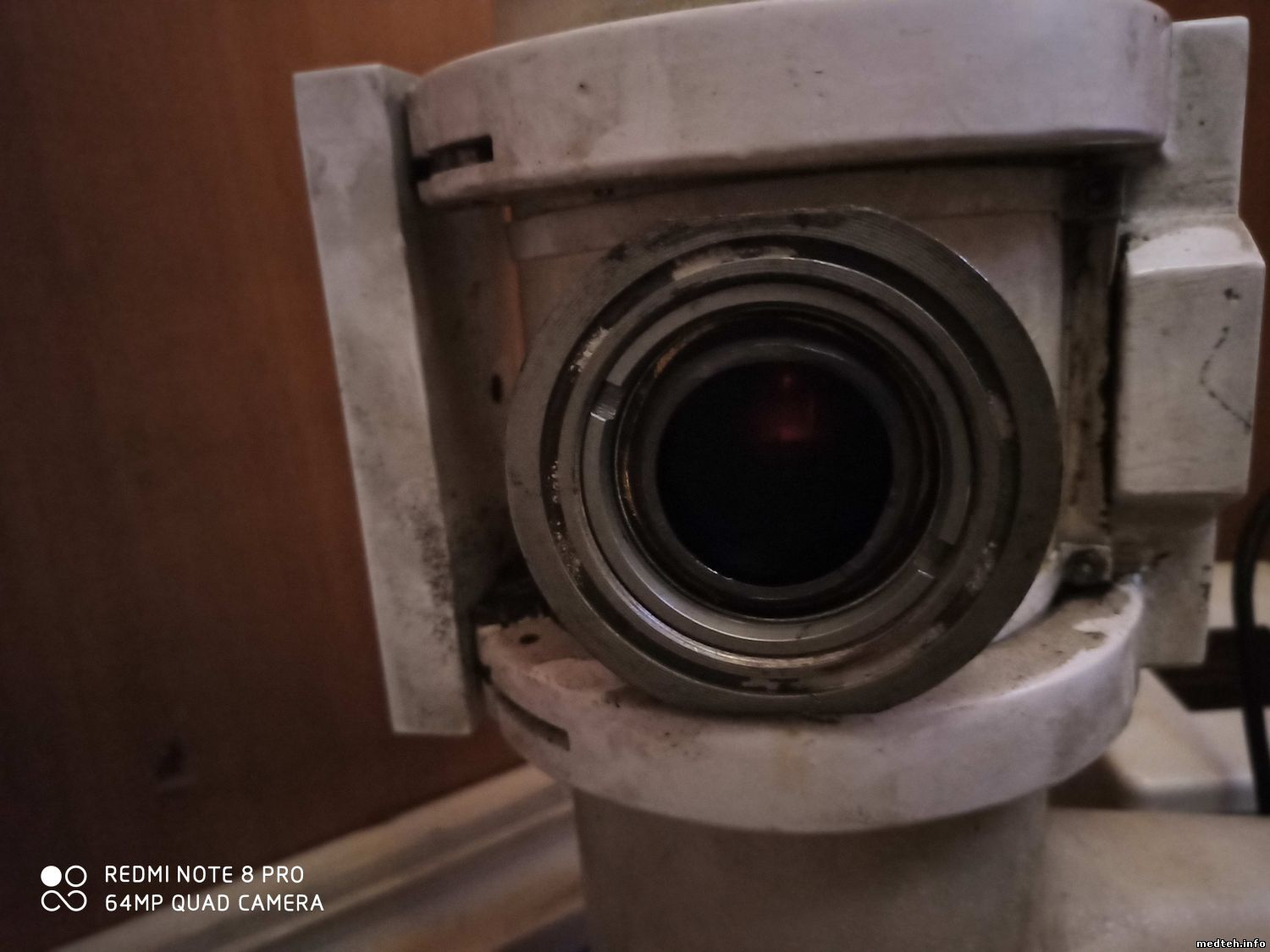

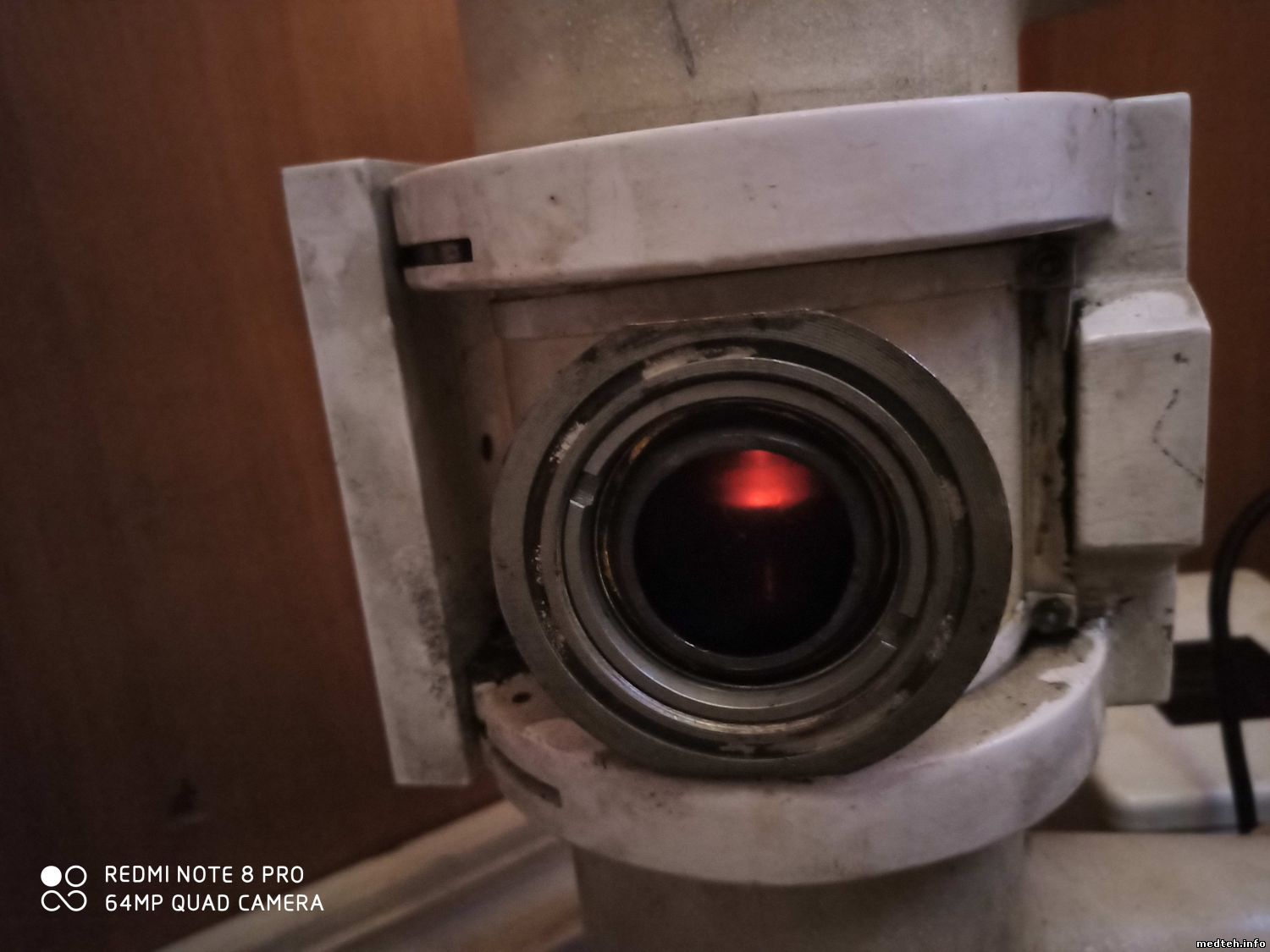

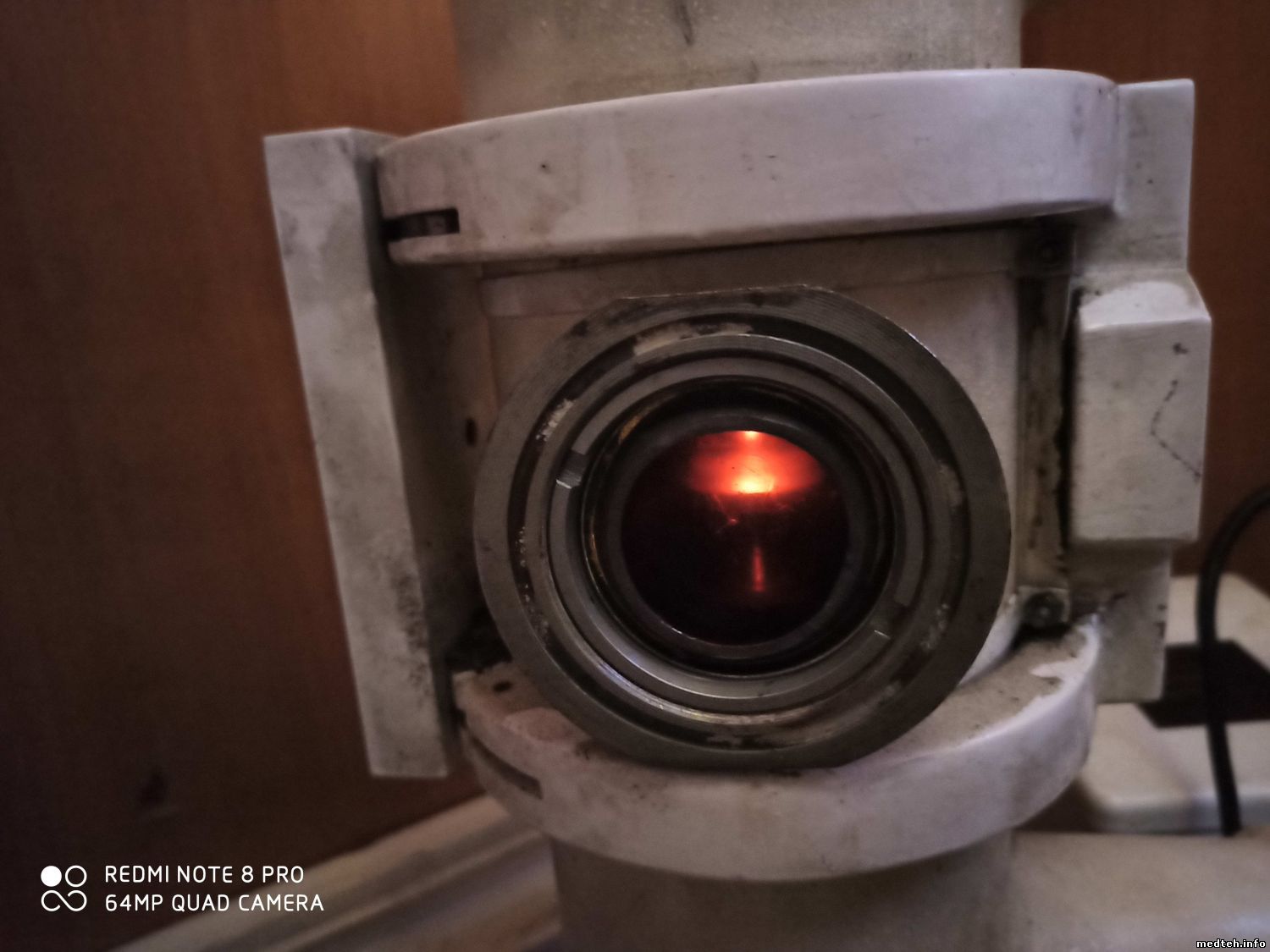

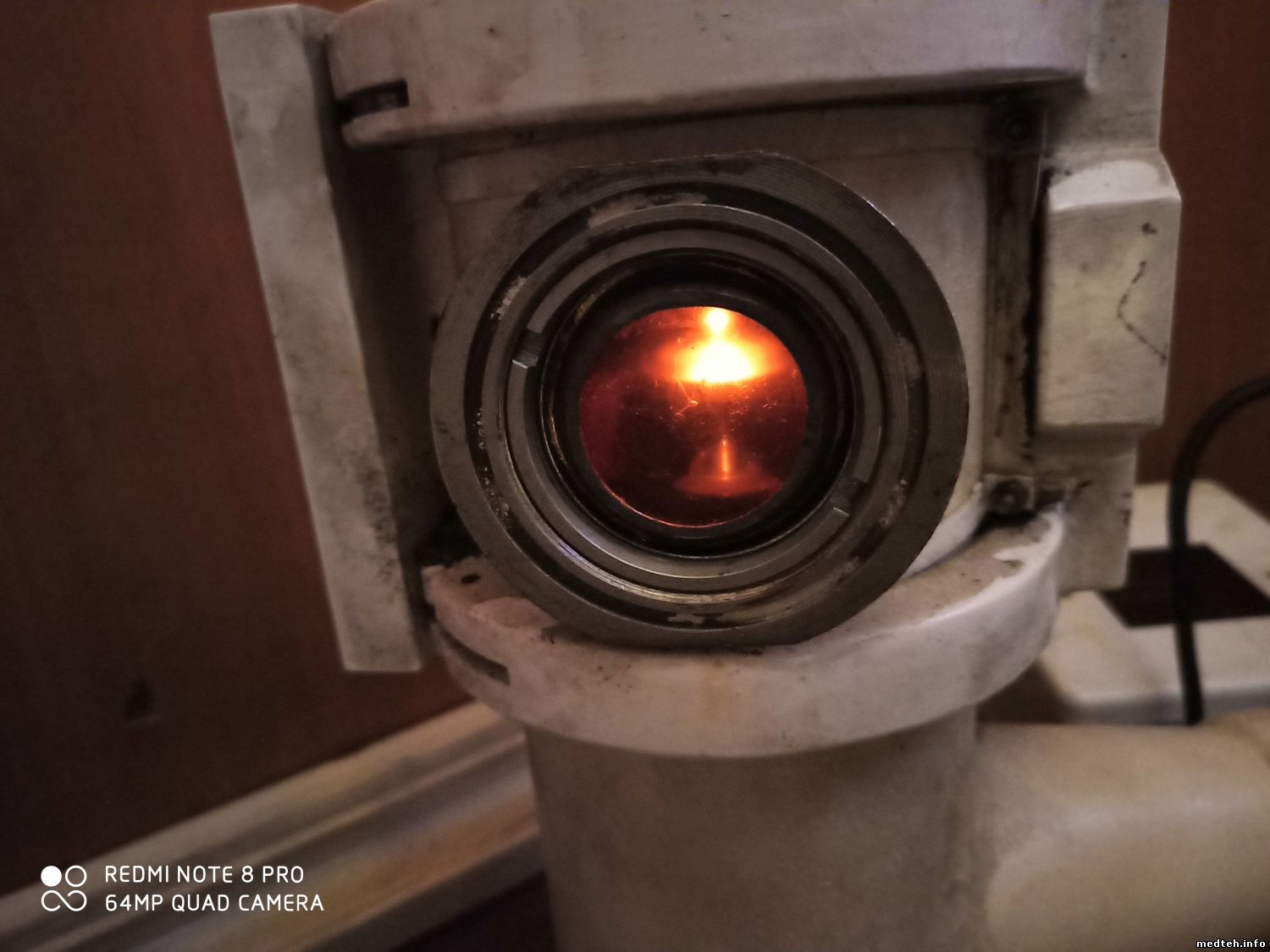

Прикладываю фото преднакалов, по установленным уставкам тока по возрастанию, 15 мА, 25, 40, 60 и 100 мА соответственно!
5419957.jpg(125.4 Kb) · 2459498.jpg(124.3 Kb) · 0819873.jpg(126.8 Kb) · 9958680.jpg(126.0 Kb) · 8096642.jpg(133.2 Kb)

Алекс-200Дата: Среда, 04.Дек.2019, 09:30 | Сообщение # 19
Инженер
На заявках
Российская Федерация

Самара
DeusEx, что Вы называете преднакалом ? Дежурный - когда аппарат включен, или рабочий (он же уставочный) - когда аппарат находится в режимах подготовки к снимку и снимка.
Цитата DeusEx ()
преднакала ... есть, но очень слабый
Если это дежурный накал, то не такой уж и слабый.
Увеличивается ли ток накала (свечение катода) при переходе к подготовке к снимку?

DeusExДата: Среда, 04.Дек.2019, 18:34 | Сообщение # 20
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Алекс-200, под понятием преднакал, я подразумеваю дежурный накал. Ток накала (свечение катода) при переходе к подготовке к снимку не увеличивается.
Цитата DeusEx ()
включаю аппарат, преднакал появился, делаю пару снимков, ток появился
до этого, свечение дежурного и рабочего накала было в разы больше.

Стало известно, что напряжение первичной обмотки накального трансформатора в дежурном режиме накала должно быть 90 вольт, в рабочем 110 вольт, соотношение накального трансформатора первичной обмотки ко второй, 1 к 10. Сегодня были продиагностированы оптотеристоры, путем их полной распайки, с подключением к их управляющим электродам, с подачей 2.2 вольта с током 60 мА, под нагрузкой силовых выводов в одном полупериоде. Проведена диагностика пяти реле переключения тока трубки, обнаружено не полное прижатие электрических контактов, вследствие не полного прижатия подвижного сердечника к неподвижному. Дефекты устранил, завтра буду проверять.


Сообщение отредактировал DeusEx - Среда, 04.Дек.2019, 18:38

Алекс-200Дата: Четверг, 05.Дек.2019, 07:09 | Сообщение # 21
Инженер
На заявках
Российская Федерация

Самара
Цитата DeusEx ()
Ток накала (свечение катода) при переходе к подготовке к снимку не увеличивается.
Насколько я помню, рабочий накал включается контактором главной цепи Р1 (правильность позиционных обозначений не гарантирую) при нажатии первого упора кнопки снимка. Одновременно с Р1 должно включаться вращение анода.
В остальном цепь накала состоит из переключателей и балластных (регулируемых) резисторов.
Другой причиной отсутствия рабочего накала может быть включатель дозиметрии, который в цепь накала подключает дополнительный балласт для обеспечения уровня анодного тока 1 или 2 мА. Что из себя представляет этот элемент и где он расположен, к сожалению, не помню.

DeusExДата: Четверг, 05.Дек.2019, 13:34 | Сообщение # 22
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Алекс-200, спасибо за наводку, буду искать и проверять дополнительный балласт. Тумблер дозиметрии исправен.

Алекс-200Дата: Четверг, 05.Дек.2019, 13:57 | Сообщение # 23
Инженер
На заявках
Российская Федерация

Самара
Цитата DeusEx ()
Тумблер дозиметрии исправен.
Этим тумблером должен шунтироваться балластный резистор дозиметрии.

DeusExДата: Четверг, 05.Дек.2019, 14:26 | Сообщение # 24
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Цитата Алекс-200 ()
Этим тумблером должен шунтироваться балластный резистор дозиметрии.
его нашёл, r15, в нём проблем нет, цепь от тумблера до балластного резистора исправна

DeusExДата: Четверг, 05.Дек.2019, 18:01 | Сообщение # 25
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Алекс-200, сегодня проводя дальнейшую диагностику, определил, что цепь от балластных резисторов до первичной обмотки накального трансформатора исправна (электрические контакты на ВВ генераторе под номерами 19 и 56). Пришла в голову мысль: -а что если отсоединить контакты 19 и 56 от ВВ генератора и замерить напряжение в холостую? На выходе наблюдались 220 вольт, смутило, странно, с подключенными контактами, как писал ранее, просадка до 50 вольт. Хорошо, на этом я не остановился, подключил на контакты 19 и 56 обычную лампу накаливания на 220В 60 Вт, лампочка зажглась, произвёл замеры, просадка до 160 вольт. Восстановив цепь к контактам 19 и 56 на ВВ генераторе, я отсоединил катодный кабель от трубки, замеры показали просадку до 197 вольт, далее на выводы катодного кабеля произвёл подключение автомобильной лампочки накаливания 12В 60Вт, галогенка светит интенсивно, просадка до 150 вольт, переключая пакетником ток трубки от 15мА и до 100мА, интенсивность свечения меняется. Подключив обратно катодный кабель в трубку, вернулся к тому же слабому дежурному накалу, просадка до 57 вольт. (В прошлый раз галогенку не удалось подключить, сбивший с толку обрыв 19го контакта). Выходит, что дикую просадку даёт накал трубки, может быть катодный стакан трубки, до этого трубку вскрывал, проверял на кз контакты катодного стакана и всё что можно было проверить. Благо есть на руках идентичная колба, завтра, не устанавливая, проверю дежурный накал. P/S Сопротивление накала галогенки - 0,3 Ом, накала трубки - 0,8 Ом

DeusExДата: Пятница, 06.Дек.2019, 11:49 | Сообщение # 26
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Сегодня подключил колбу к выводам катодного кабеля через амперметр и вольтметр, дежурный накал появился, свечение стабильное, переключая пакетником тока трубки, интенсивность свечения меняется. По замерам, просадка на первичной обмотке накального трансформатора до 104 вольт (то что нужно), просадка на выводе катодного кабеля до 4.7 вольт, потребляемый ток 6.5 ампер. Буду менять колбу, проведу диагностику катодного стакана трубки, по результату отпишусь.

Алекс-200Дата: Пятница, 06.Дек.2019, 15:04 | Сообщение # 27
Инженер
На заявках
Российская Федерация

Самара
Цитата DeusEx ()
Буду менять колбу, проведу диагностику катодного стакана трубки,
Похоже на короткое замыкание участка катодной спирали. Такое, к сожалению, иногда случается.
Если трубка однофокусная, то только замена трубки.
Если в трубке есть второй фокус, то можно подключить его - с последующей настройкой анодных токов токов и решением вопросов защиты по мощности в соответствии с паспортом трубки.

DeusExДата: Пятница, 06.Дек.2019, 15:57 | Сообщение # 28
Стажер
У вас сообщений: 21
Инженер
На заявках
Казахстан

Алматы
Алекс-200,
Цитата Алекс-200 ()
Похоже на короткое замыкание участка катодной спирали.

Так и есть, потребление старой колбы показало 18 ампер, просадка до 3 вольт. В итоге произвёл замену трубки, дежурный и рабочий накал есть, провёл тренировку, сделал несколько снимков на разных уставках, качество снимков отличное. Аппарат вернулся в рабочее состояние. Алекс, спасибо Вам за оказанную помощь good . Тему можно закрывать. dance2
