ПСШ VIROMATIK 1 в составе РЕНЕКС

andy8

Дата: Вторник, 10.Апр.2012, 13:28 | Сообщение # 1

Участник

У вас сообщений: 145

рентгентехник

OFFлайн

Гаити

Лимонад

Здравствуйте!
Проблема такая: не открываются до конца горизонтальные шторки диафрагмы излучателя в режиме обзорного снимка (без деления кассеты) на ПСШ VIROMATIK 1. Схем ПСШ нет. Комплекс в составе VIROMATIK 1, Moviplan 800S с питающим "Ренекс". У кого была такая неисправность, подскажите пож, где искать.

RADIATION

Дата: Вторник, 10.Апр.2012, 22:26 | Сообщение # 2

У вас сообщений: 275

Трудоголик

OFFлайн

Российская Федерация

Центр

1)Тубус убрали в парковку?
2)Коллиматор снимали? Ну или с зеркалом и фонариком подлезали? Через выходное дупло видно и внутренние шторки. Аккуратней не оторвите внешнии шторки, если будете снимать.

Электрослесарь

Дата: Вторник, 10.Апр.2012, 22:36 | Сообщение # 3

Стажер

У вас сообщений: 43

электрослесарь

OFFлайн

Российская Федерация

деревня Мурино

А проверяли как работает автомат-диафрагма.Может просто нажать кнопку?Обьясняю - при просвечивании диафрагма ограничивает рентген по РЭОПу, в момент подготовки раскрывается под размер кассеты.Где-то на штативе должна быть кнопка для отключения этой функции - потому под большую кассету диафрагма не открывается.УСПЕХОВ!!!

RADIATION

Дата: Вторник, 10.Апр.2012, 22:48 | Сообщение # 4

У вас сообщений: 275

Трудоголик

OFFлайн

Российская Федерация

Центр

Нет в Вироматике автомата. Это рэлейно-концевиковый динозавр. :-)

andy8

Дата: Среда, 11.Апр.2012, 13:48 | Сообщение # 5

Участник

У вас сообщений: 145

рентгентехник

OFFлайн

Гаити

Лимонад

Quote (RADIATION)

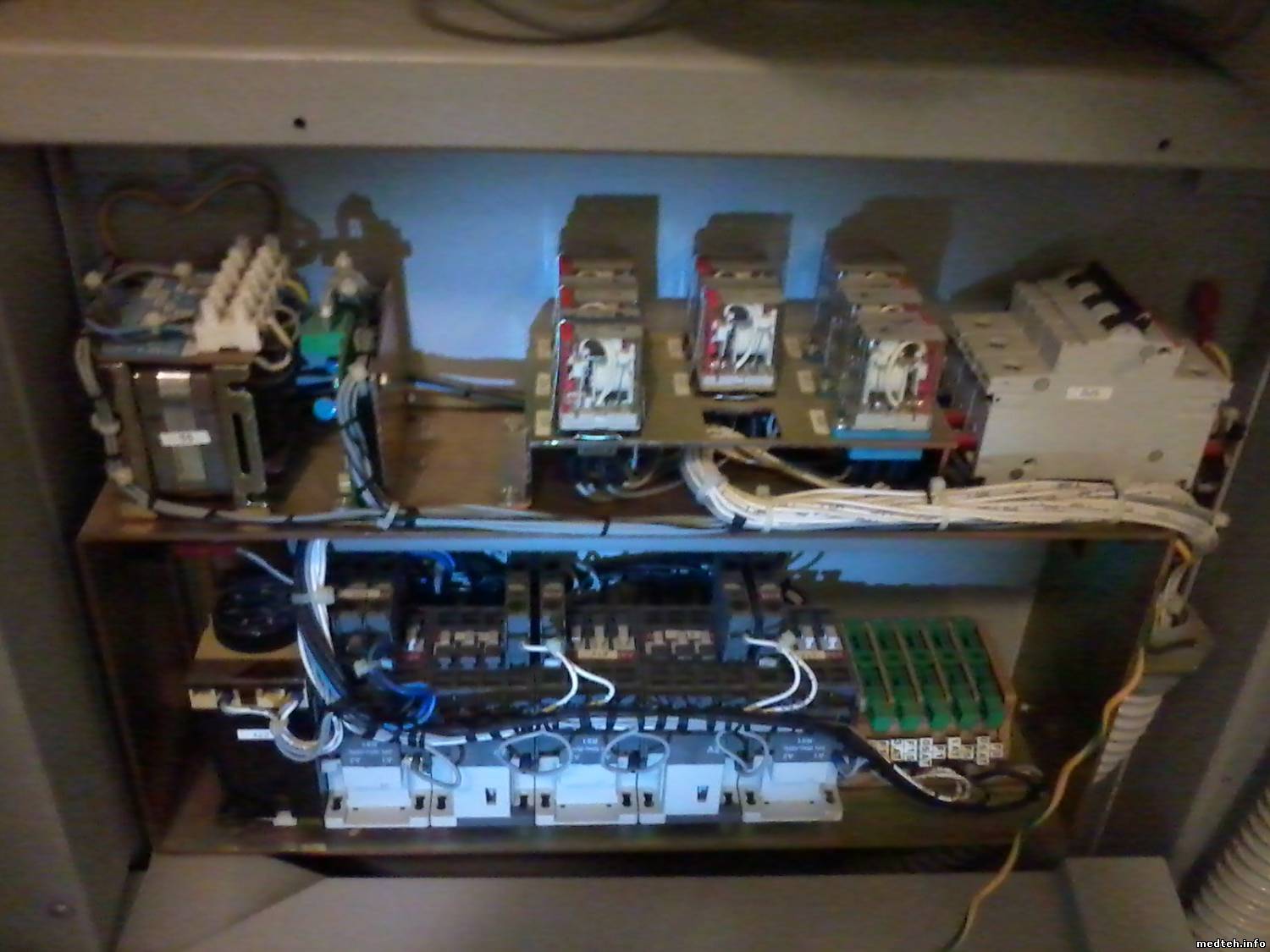

пока разбираюсь, что да как, отпишу. Похоже, шторки диафрагмы управляются только 3 микровыключателями, связанными с кулачком ручки деления и вот энтим релейным блоком (расположенным под диафрагмой):


Алекс-200

Дата: Среда, 11.Апр.2012, 18:52 | Сообщение # 6

У вас сообщений: 1197

Инженер

OFFлайн

Российская Федерация

Самара

Quote (RADIATION)

Нет в Вироматике автомата.

Поворотный стол- штатив "Вироматик" комплектуется различными (минимум 2 вида - типы на память привести не могу) экрано-снимочными устройствами (ЭСУ).
На практике имел дело с уникальным по изяществу конструктивных решений кулачковым механизмом деления кассет good

. В этом ЭСУ формат-автоматика глубинной диафрагмы действительно отсутствует.
Как обстоит дело в других типах ЭСУ не знаю unknown

, поэтому категорически поддержать мнение RADIATION не могу nea

zoil107

Дата: Четверг, 12.Апр.2012, 07:28 | Сообщение # 7

У вас сообщений: 133

рентгентехник

OFFлайн

Российская Федерация

Москва

Снять диафрагму,снять кожух диафрамы,ОТКЛЮЧИТЬ "ВЫСОКОЕ НАПРЯЖЕНИЕ",посмотреть физический размер максимально открытой диафрагмы.Если возможно сдвинуть размер раскрытия шторок с сторону макс. раскрытия в ущерб
полного закрытия.Посмотреть шторки плоской или глубинной диафрагмы препятствуют макс. раскрытию.
В режиме скопии-графии проверить работу шторок.

andy8

Дата: Понедельник, 23.Апр.2012, 14:43 | Сообщение # 8

Участник

У вас сообщений: 145

рентгентехник

OFFлайн

Гаити

Лимонад

Добрый день.
Выяснилось, что диафрагма Вироматика автоматически не управляется, а только ручками на самой диафрагме и выключателем на ЭСУ. Вертикальные шторки плохо раскрывались вследствие повышенного трения (возможно плохой смазки) в местах осей вращения шторок, хотя заводской консистентной смазки в других местах было достаточно. Так на двух штативах. Смазал машинным маслом и всё заработало.
