Проблема РПУ ОКО Флюорографа Электрон ФЦ-01
master200701Дата: Среда, 19.Июн.2013, 16:46 | Сообщение # 1
Стажер
У вас сообщений: 6
инженер электроник
На заявках
Российская Федерация

Добрый день!

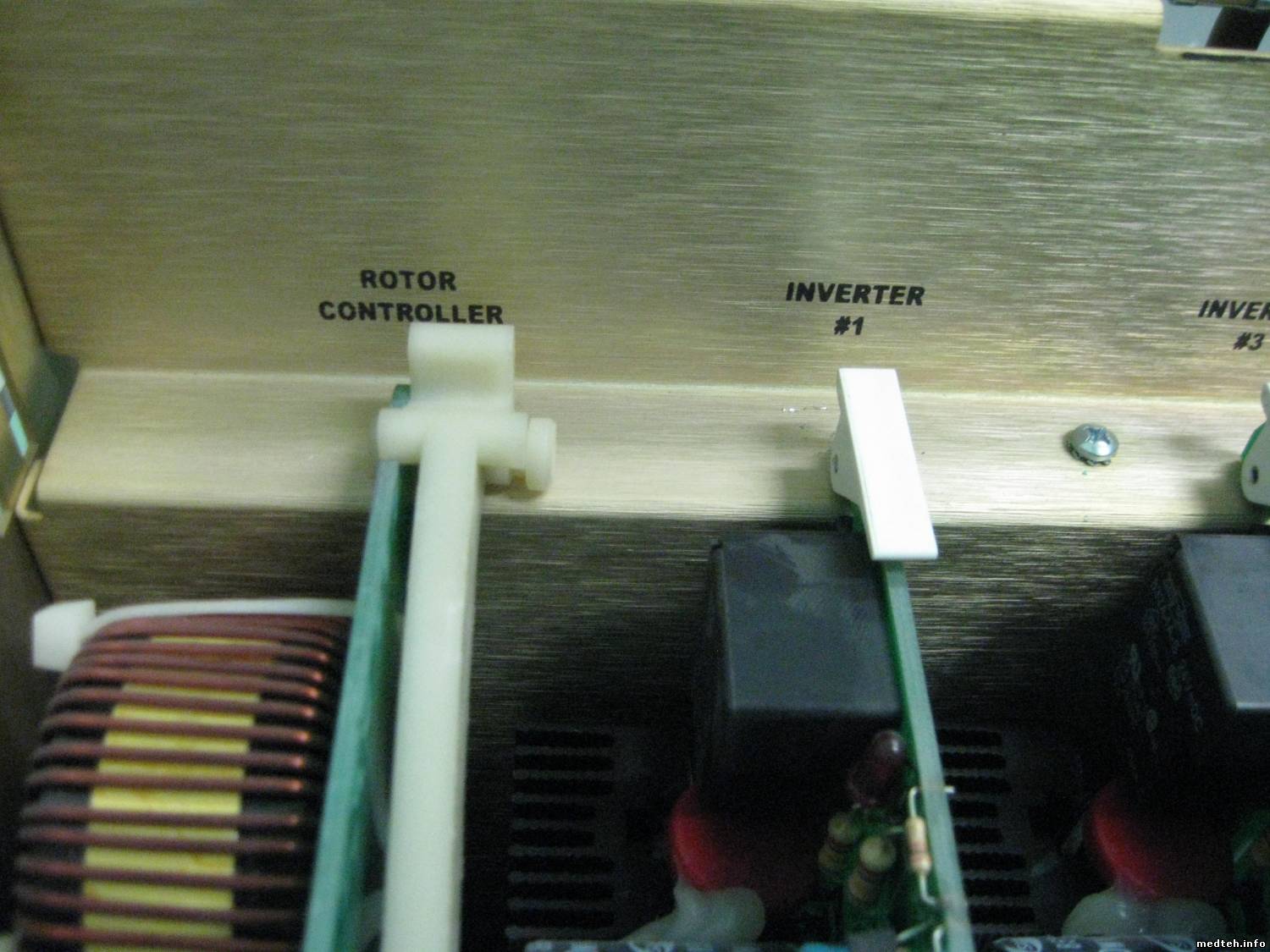

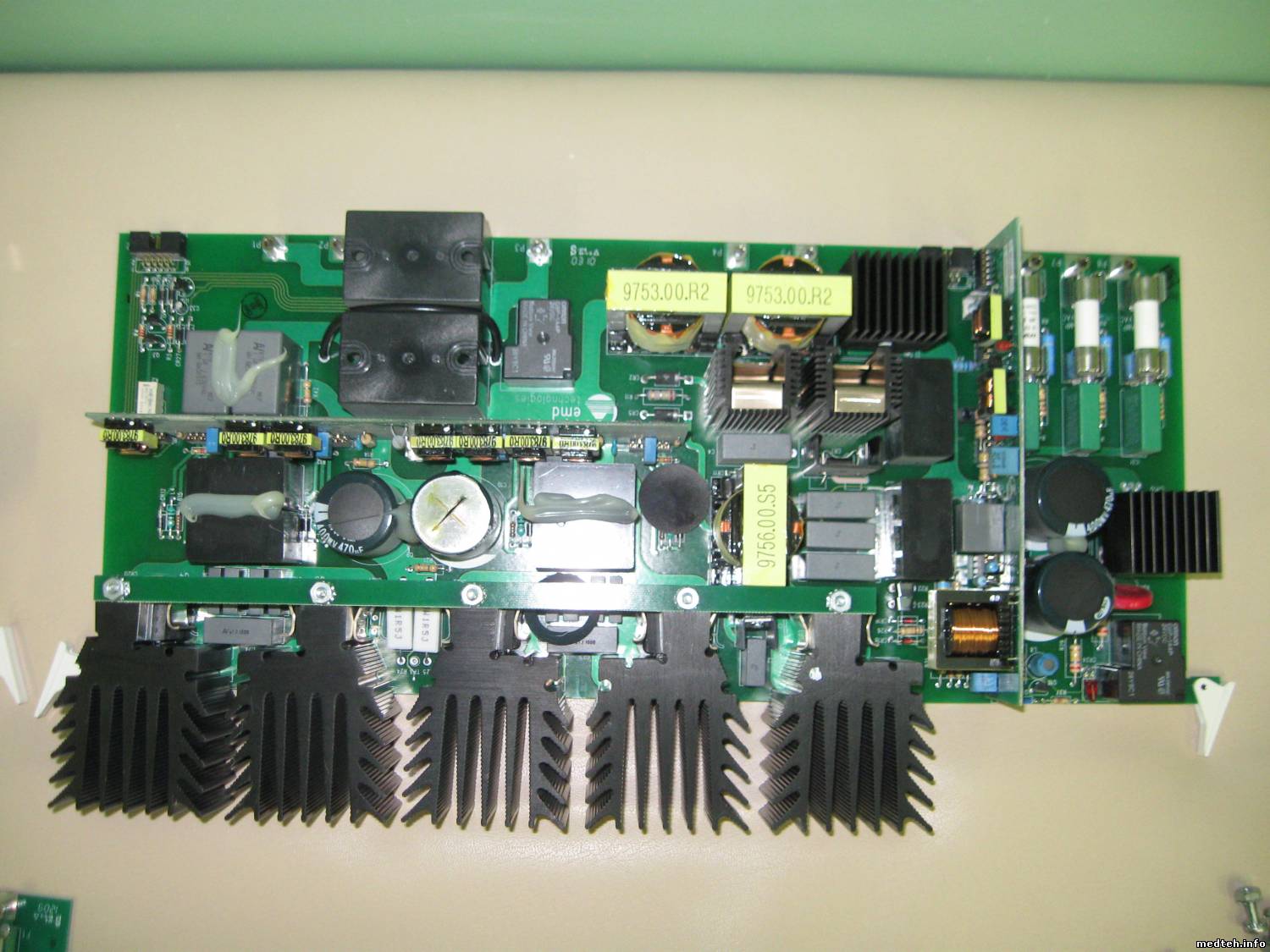

В рентгеновском питающем устройстве «ОКО» флюорографа Электрон выходят из строя платы инвертора (от одной и более) и блок раскрутки анода. На плате инвертора (Inverter #1) вздувает конденсатор 470мкФ 400В. Алюминиевый корпус вздутого конденсатора замыкает на блок рядом установленного блока раскрутки анода (Rotor controller), что приводит к выходу его из строя. На плате инвертора кроме конденсатора выходят из строя предохранители 20А, IGBT транзисторы, дальше как повезет. На Блоке раскрутки анода выходят из строя силовые диодные мосты, IGBT транзисторы, драйвера IGBT, плата управления (отремонтировать до конца блок раскрутки не удалось, менялся в сборе). Официальный ответ завода изготовителя о причинах выхода из строя «…перекос напряжения на фазах при проведении экспозиций на малых и средних режимах работы питающего устройства и слишком большое сопротивление питающей сети…».
Имеется статистика по поводу ремонта 2х аппаратов с данным питающим: КРД «ОКО» и ФЦ-01 «Электрон». В первом случае блоки инверторов ремонтировались на компонентном уровне, блок раскрутки менялся в сборе. Аппарат работает после ремонта больше года. Во втором случае аппарат после ремонта отработал пару дней, после чего опять выход из строя с теми же симптомами: вздут конденсатор, замкнут на соседнюю плату…………далее последствия не менее плачевные. Есть подозрение на недоработку завода изготовителя либо на некачественное питание. Медучреждение пытается обвинить нас в неквалифицированном ремонте, что явилось, по их мнению, причиной повторного выхода из строя.
Вопрос!!! Кто имеет случаи выхода из строя аппаратов с питающим «ОКО» с вышеуказанными симптомами и опыт успешного или безуспешного ремонта. Просьба указывать модели аппаратов и , по возможности, наименования медучреждений.
Огромное спасибо за любую информацию по данному вопросу.

ZagudalinДата: Среда, 19.Июн.2013, 20:16 | Сообщение # 2
У вас сообщений: 638
сервисный инженер
На заявках
Российская Федерация

Цитата (master200701)
В рентгеновском питающем устройстве «ОКО»

под этим названием скрываются несколько питающих. В Вашем случае это питающее Epsilon.

Так как Вы просите указывать данные, будьте добры сами уточнять такие моменты.

По теме: была подобная проблема именно из-за плохой подводки силы. Вышли из строя инвертор, раскрутка и ... подводящий кабель к рентген кабинету. После замены кабеля, плат, аппарат работает нормально уже несколько лет.

bvm53Дата: Среда, 19.Июн.2013, 20:46 | Сообщение # 3
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Цитата (master200701)
«…перекос напряжения на фазах при проведении экспозиций на малых и средних режимах работы питающего устройства и слишком большое сопротивление питающей сети…».

Цитата (master200701)
Есть подозрение на недоработку завода изготовителя либо на некачественное питание.

Я, к сожалению, не знаком с этим питающим устройством, но и завод изготовитель, да и сами вы подозреваете питание, а в вашем сообщении нет ни слова о проверке питающей сети. Каково сечение подводящих проводов, их длина, качество соединений, соответствует сопротивление сети требуемому, напряжения по фазам и т.д. Всегда начинают с проверки питания.
А если бы это была недоработка завода-изготовителя, я думаю таких сообщений было бы очень много, электроновских аппаратов установлено по всей России не один десяток.

M-IshevskДата: Четверг, 20.Июн.2013, 08:59 | Сообщение # 4
Завсегдатай
У вас сообщений: 253
рентгентехник
На заявках
Российская Федерация

Ижевск
На этом РПУ инверторы бывают выходят из строя, за 6 лет эксплуатации из порядка 20 таких генераторов похожие проблемы имели место толи на 3, то ли на 4 аппаратах - правда без таких критических последствий. На одной флюшке меняли конденсаторы - работала полгода, но потом при очередном осмотре заметили, что они опять начали разбухать. Поменяли плату целиком от списанного флюорографа.
В целом это питающее достаточно надежно и не столь критично относится к сети как ProVario - хотя всему есть предел.

renmasterДата: Четверг, 20.Июн.2013, 11:41 | Сообщение # 5
На заявках
Российская Федерация

Россия
Цитата (master200701)
Официальный ответ завода изготовителя о причинах выхода из строя «…перекос напряжения на фазах при проведении экспозиций на малых и средних режимах работы питающего устройства и слишком большое сопротивление питающей сети…».

что соотвествут действительности...данное питающие не любит как перекоса фаз, так и занижение или увеличение величин питающего напряжения
выходы инверторов наблюдались на некоторых РПУ, производились как их замена так и ремонт с заменой силовых транзисторов...при этом отслеживалось состояние питающих сетей на
Цитата (bvm53)
Каково сечение подводящих проводов, их длина, качество соединений, соответствует сопротивление сети требуемому, напряжения по фазам и т.д.

напряжение стоит проконтролировать в период работы аппарата или регистратором или самим замерять каждые 20..30 минут и вести запись, чтоб офицально указать на наличие проблем если они есть.
так же стоит уточнится по максимальным параметрам мощности которые устоновлены через PS Tools, из ходя из практики стоит произвести ее понижение на 5..10кВт мощности, перекалибровать РПу - это позволяет понизить рабочие точки работы РПУ,что дает запас по работе

master200701Дата: Четверг, 20.Июн.2013, 12:21 | Сообщение # 6
Стажер
У вас сообщений: 6
инженер электроник
На заявках
Российская Федерация

Цитата (Zagudalin)
под этим названием скрываются несколько питающих. В Вашем случае это питающее Epsilon.

Так как Вы просите указывать данные, будьте добры сами уточнять такие моменты.

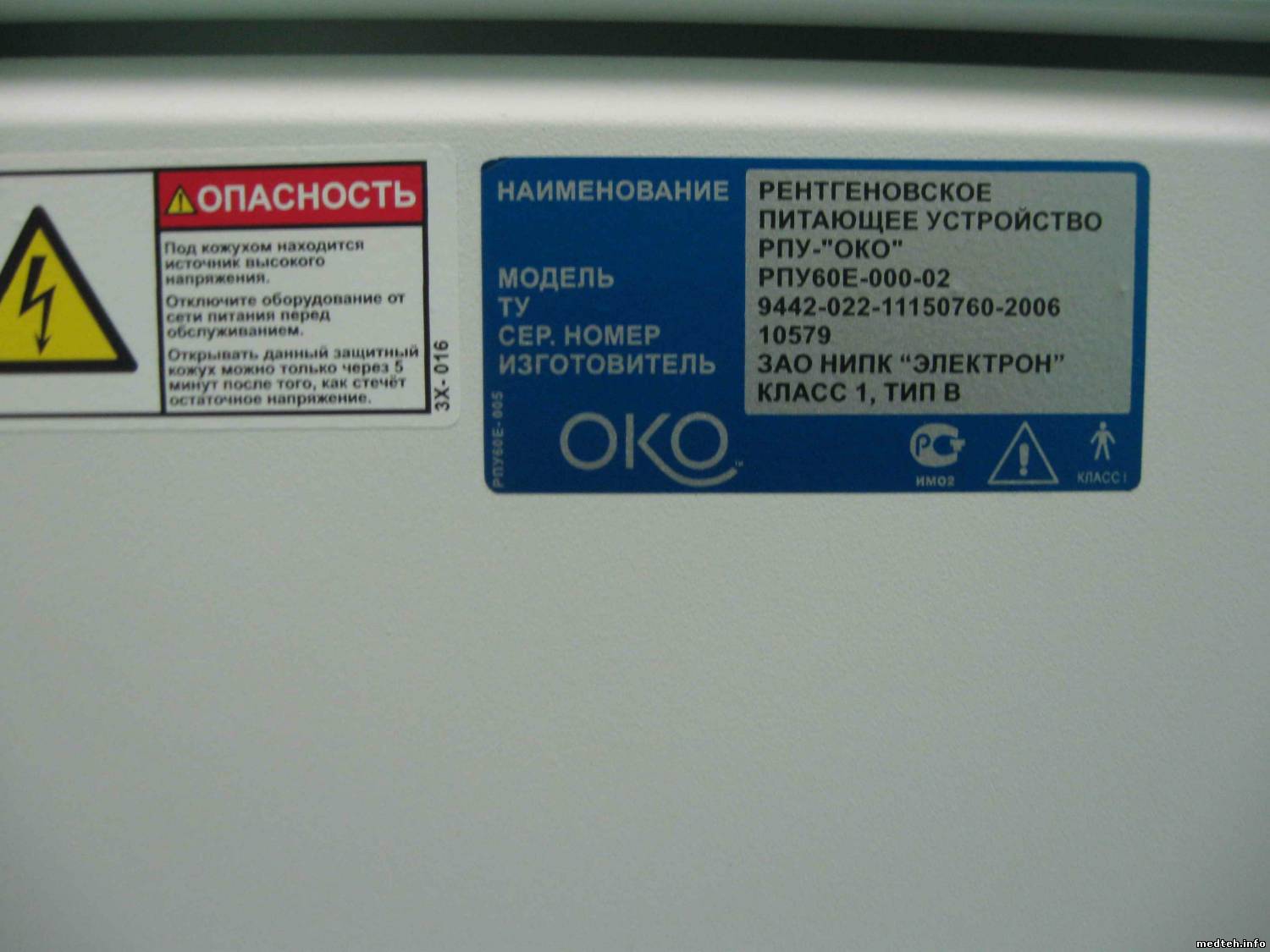

РПУ-"ОКО".
РПУ60Е-000-02.

master200701Дата: Четверг, 20.Июн.2013, 12:44 | Сообщение # 7
Стажер
У вас сообщений: 6
инженер электроник
На заявках
Российская Федерация

Цитата (bvm53)
Я, к сожалению, не знаком с этим питающим устройством, но и завод изготовитель, да и сами вы подозреваете питание, а в вашем сообщении нет ни слова о проверке питающей сети. Каково сечение подводящих проводов, их длина, качество соединений, соответствует сопротивление сети требуемому, напряжения по фазам и т.д. Всегда начинают с проверки питания.

На момент ремонта аппарата, напряжение аппарата фазное и линейное, как без нагрузки , так и под нагрузкой было в норме. Измерить сопротивление цепи фаза-ноль и перекос фаз мы не имели технической возможности, как , впрочем, и не имели технической возможности мониторить параметры сети на протяжении длительного времени. При проверке аппарат работал. Аппарат начинается для нас с вводного рубильника, до него - сеть..........Поэтому проверять качество вводного фидера, всех промежуточных соединений не входит в нашу компетенцию, да и технически не осуществимо. Отыскивать и проверять всю магистраль прокладки кабеля?до подстанции? Руководство медучреждения было предупреждено о возможных проблемах питающей сети, тем более, были зафиксированы ранее такие проблемы. Также было рекомендовано обратиться в компетентную организацию для аттестации электросети медучреждения.

master200701Дата: Четверг, 20.Июн.2013, 13:12 | Сообщение # 8
Стажер
У вас сообщений: 6
инженер электроник
На заявках
Российская Федерация

Цитата (bvm53)
А если бы это была недоработка завода-изготовителя, я думаю таких сообщений было бы очень много

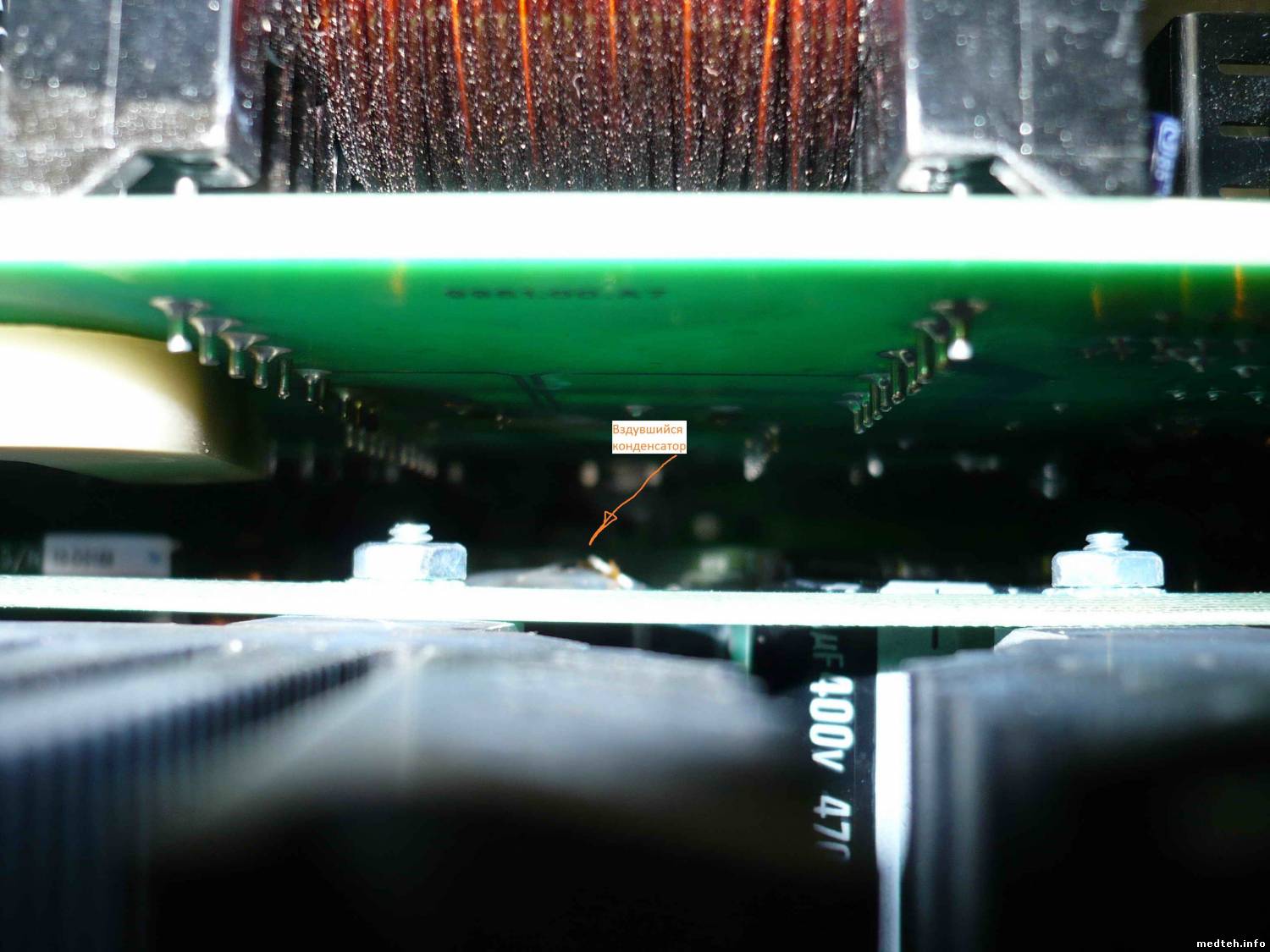

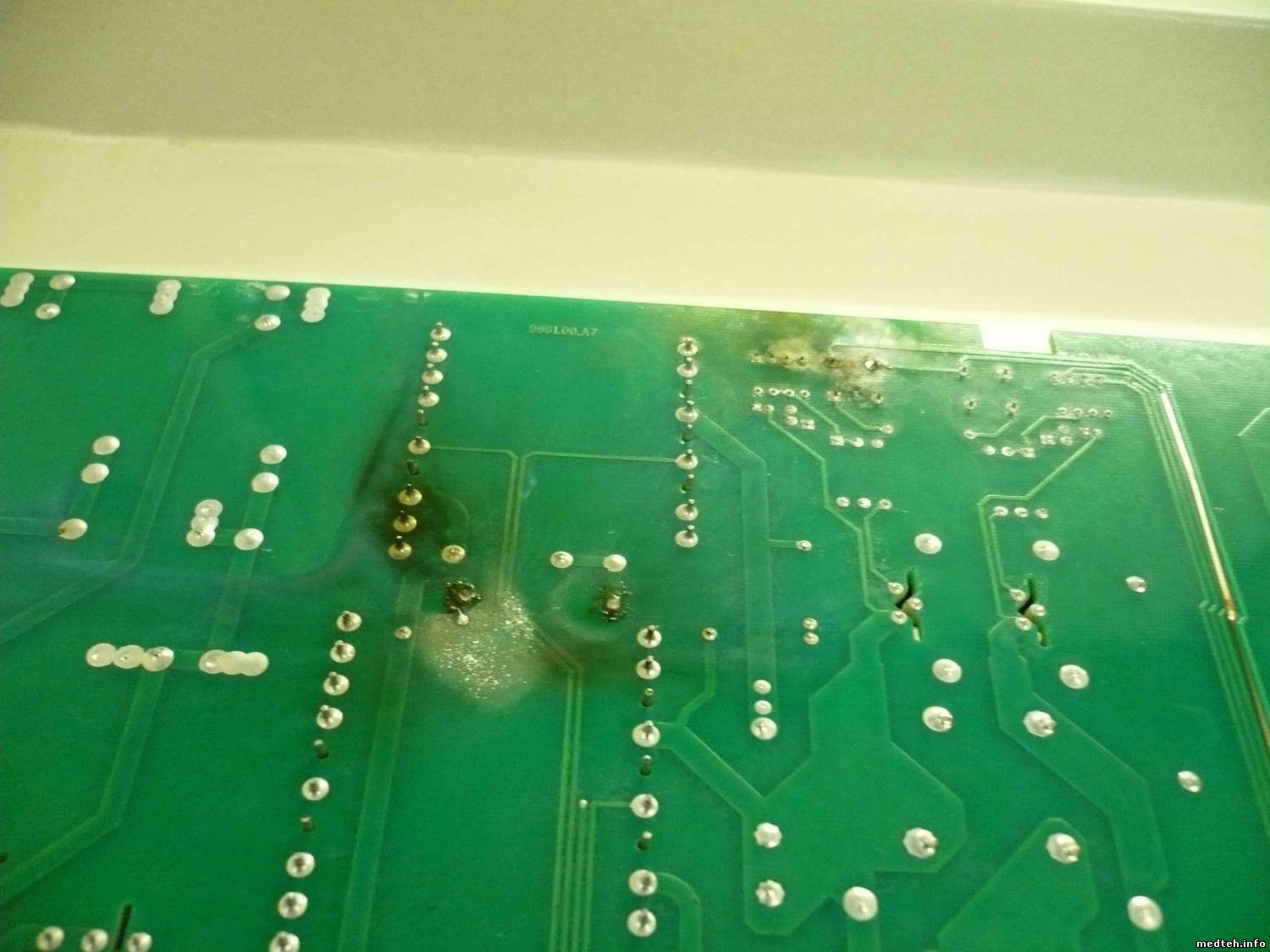

По моему скромному мнению недоработкой завода изготовителя является то, что выход из строя конденсатора платы инвертора #1 приводит к вздутию, выплескиванию электролита и осаждению частиц алюминиевого корпуса либо обкладок на рядом стоящую плату раскрутки анода. Во всех (3х) случаях выхода из строя электролитических конденсаторов происходило именно так. Поставь завод-изготовитель изолирующую прокладку между платами, таких плачевных последствий не было бы и ремонт ограничивался бы только ремонтом платы или плат инверторов.

bvm53Дата: Четверг, 20.Июн.2013, 16:37 | Сообщение # 9
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Цитата (master200701)
Поэтому проверять качество вводного фидера, всех промежуточных соединений не входит в нашу компетенцию, да и технически не осуществимо.

Конечно в компетенцию это не входит, но когда доходит до конфликта, для начала мы смотрим документацию на питающую сеть(замеры должны производиться при приёмке кабинета), а что касаемо технической возможности, нагрузи на фазу 3 утюга (мы набирали мощные проволочные резисторы от старых рентгенов) замерь напряжение без нагрузки, потом под нагрузкой. и поразности и току посчитай сопротивление сети, оно же покажет качество соединений (если сечение сетевых проводов достаточно). Ну а электролиты всегда взрываются с
Цитата (master200701)
выплескиванию электролита и осаждению частиц алюминиевого корпуса либо обкладок на рядом стоящую плату

AlexiumДата: Четверг, 20.Июн.2013, 18:59 | Сообщение # 10
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (bvm53)
Ну а электролиты всегда взрываются с Цитата, master200701 выплескиванию электролита и осаждению частиц алюминиевого корпуса либо обкладок на рядом стоящую плату

Только есть конденсаторы с пластиковыми крышками (обычно высоковольтные или нп большую ёмкость) - у них электролит выплескивается под неё. - http://www.youtube.com/watch?v=tCZbIwjcI6I
Советую такие применять.

master200701Дата: Пятница, 21.Июн.2013, 10:03 | Сообщение # 11
Стажер
У вас сообщений: 6
инженер электроник
На заявках
Российская Федерация

Цитата (Alexium)
Только есть конденсаторы с пластиковыми крышками (обычно высоковольтные или нп большую ёмкость) - у них электролит выплескивается под неё. - http://www.youtube.com/watch?v=tCZbIwjcI6I
Советую такие применять.

О применение качественных запчастей должен позаботиться завод изготовитель, в том числе и применить можно конденсаторы на 105гр. вместо 85гр., но пластиковые крышки от конденсаторов замечательно отлетают и это не мешает заливать электролитом соседнюю плату и все что вокруг. На фотографии видно куда улетают части пластиковой крышки от конденсатора.

bvm53Дата: Пятница, 21.Июн.2013, 17:55 | Сообщение # 12
У вас сообщений: 371
инженер
На заявках
Российская Федерация

РФ
Опять речь о заводе-изготовителе. Но ведь электролиты стоят по питанию, а при наших сетях и наших электриках ни какой инженер-разработчик не придумает безотказную электронику. Поэтому обвиняйте изготовителя только когда соблюдаются все его требования по питанию. А я за 20 лет работы в "Медтехнике" насмотрелся столько, что удивительно, как вообще некоторые аппараты работают.

M-IshevskДата: Понедельник, 24.Июн.2013, 09:10 | Сообщение # 13
Завсегдатай
У вас сообщений: 253
рентгентехник
На заявках
Российская Федерация

Ижевск
Наши электрики - что-то с чем-то diablo У нас в одной больничке ремонтировали как раз такую флюшку - вроде все заработало, но через день на подстанции чего-то там делали не предупредив докторов - флюорограф БЫЛ ВКЛЮЧЕН. В итоге на плате ввода поплавились дорожки и вылетела плату управления

renmasterДата: Понедельник, 24.Июн.2013, 11:15 | Сообщение # 14
На заявках
Российская Федерация

Россия
Цитата (master200701)
Поставь завод-изготовитель изолирующую прокладку между платами, таких плачевных последствий не было бы и ремонт ограничивался бы только ремонтом платы или плат инверторов.

как предотвращение последствий проблем с питающей сети Вы правы, стоит продумывать данные моменты,
но РПУ само по себе , и это не секрет, разработано за бугром и под их ЖЕСТКО выполняемые требования силового ввода...а наши реалити превращают иногда работу аппаратов в реалити-шоу wink .[p.s.]по этому и думать о таких последствиях им и не приходилось[/p.s.]
master200701, а в Вашей ситуации стоит провести оценку питающей сети всеми возможными способами , с привлечением сторонних организаций,чтоб обезапасить себя в дальнейшем от проблем + дать рекомендации по установке 3-х фазного стабилизатора напряжения
