Дата: Суббота, 27.Фев.2016, 12:23 | Сообщение # 44
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Цитатаmaksutka33 ()
Есть проблема. Резонатор бьет током, причем только на больших мощностях. В чем может быть проблема?
А чего ему не бить то? Этож здоровенная ВВ катушка, работающая на вч) Медперсоналу - снимать металлические предметы с рук и желательно не касаться корпуса аппарата и прочих мет. частей.
Подскажите, пожалуйста, какое сопротивление у первичной обмотки высоковольтного трансформатора (выносного щупа). У моего всего 0.1...0.2 Ом., не межвитковое ли это?
Дата: Понедельник, 25.Июл.2016, 16:04 | Сообщение # 47
Стажер
У вас сообщений: 13
Лаб. обор-е; электрохир. обор-е
OFFлайн
Российская Федерация
Вологда

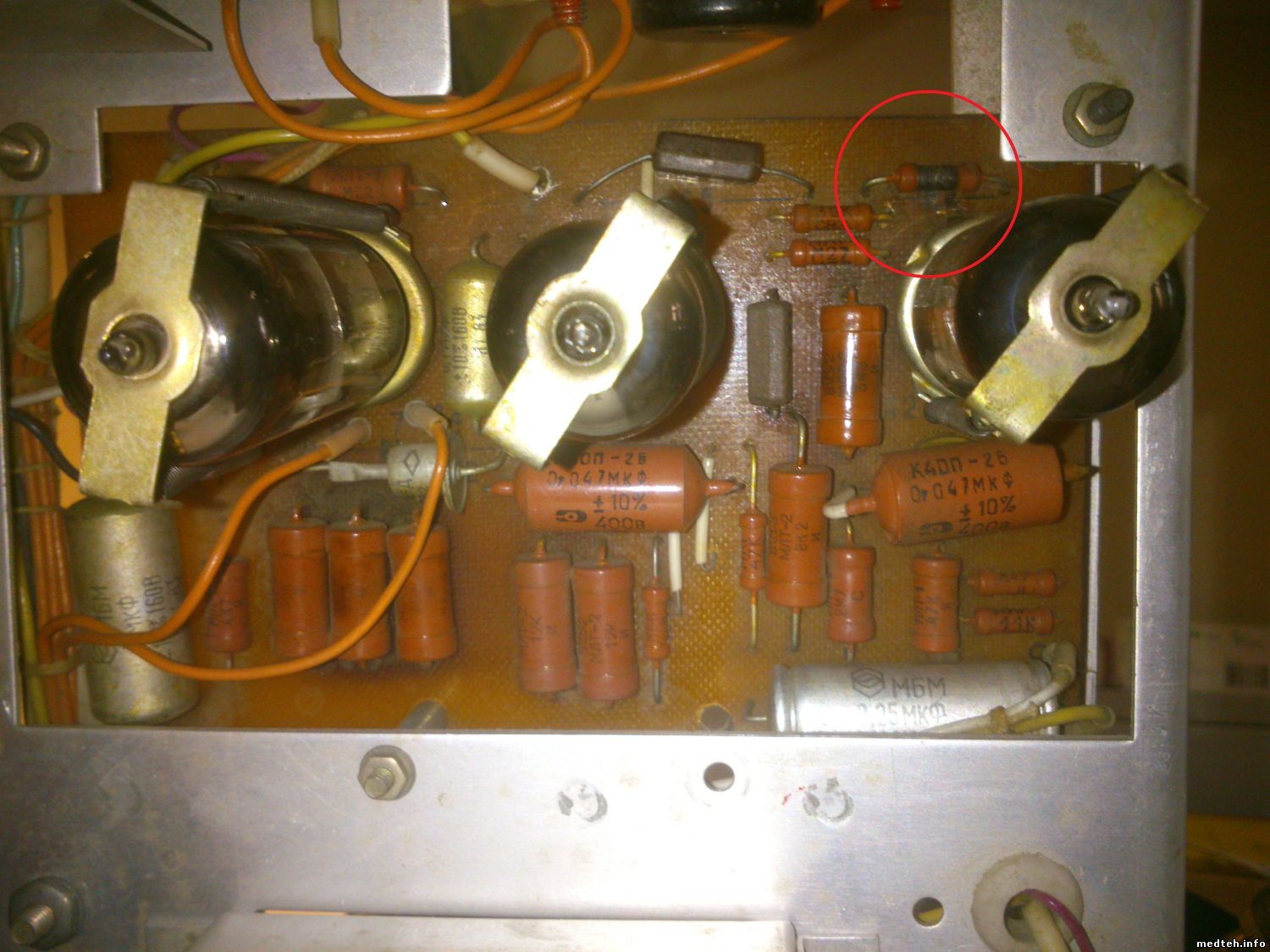

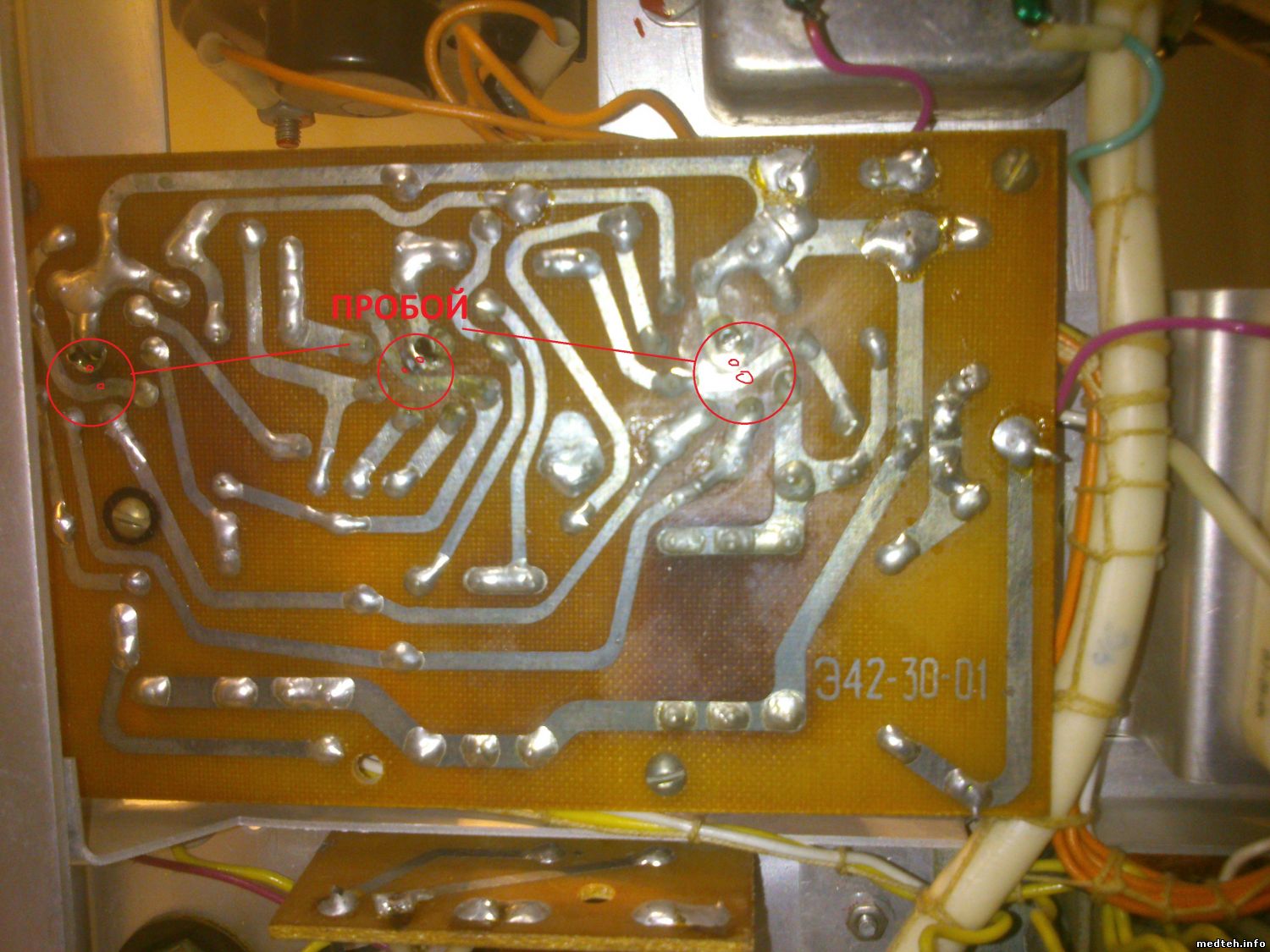

Здравствуйте, подскажите пожалуйста в чем может быть проблема? При включении аппарата и увеличении мощности начал перегорать резистор на обратной стороне платы при включении аппарата наблюдается пробой (нагрев) между контактами ламп (на рисунке)
Дата: Понедельник, 19.Дек.2016, 13:14 | Сообщение # 48
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина
Запорожье
Цитатаschotki ()
Подскажите, пожалуйста, какое сопротивление у первичной обмотки высоковольтного трансформатора (выносного щупа). У моего всего 0.1...0.2 Ом., не межвитковое ли это?
Дата: Пятница, 28.Июл.2017, 09:04 | Сообщение # 49
Заглянувший
У вас сообщений: 2
None
OFFлайн
Российская Федерация
Kaluga
Здравствуйте.
Задался я идеей восстановить подобный аппарат. Задача в изготовлении нового резонатора взамен утраченного, потому очень интересует меня его конструкция - а именно - как сделан сам ВВ трансформатор в резонаторе - каково расположении обмоток, какова длина намотки, каков диаметр. Как взаимно расположены первичка и вторичка, в какой части резонатора стоит трансформатор, имеет-ли сердечник. Может у кого рядом раскуроченный лежит - измерьте пожалуйста ?
Дата: Суббота, 16.Сен.2017, 22:16 | Сообщение # 50
Стажер
У вас сообщений: 47
инженер
OFFлайн
Латвия
Юрмала

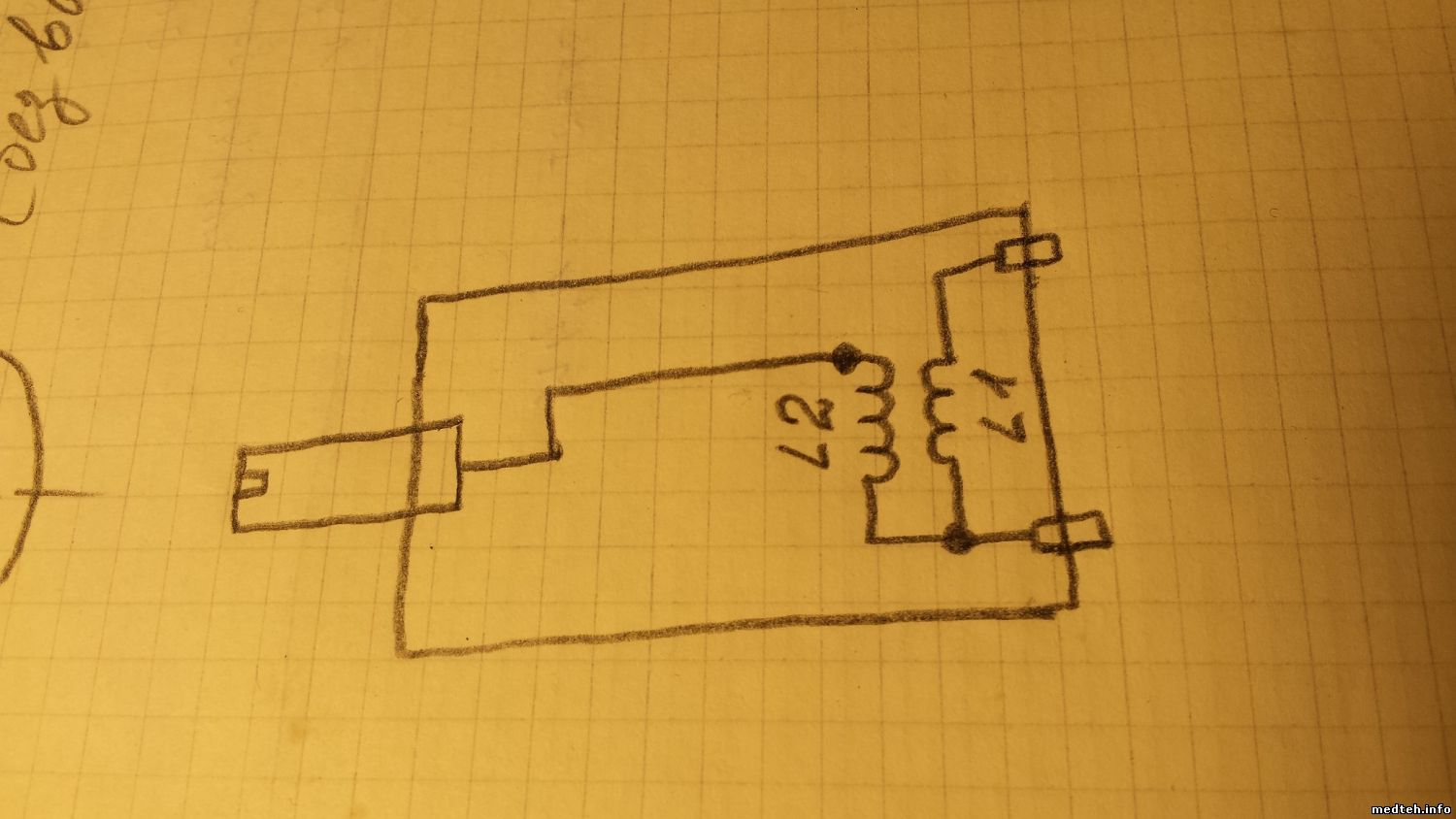

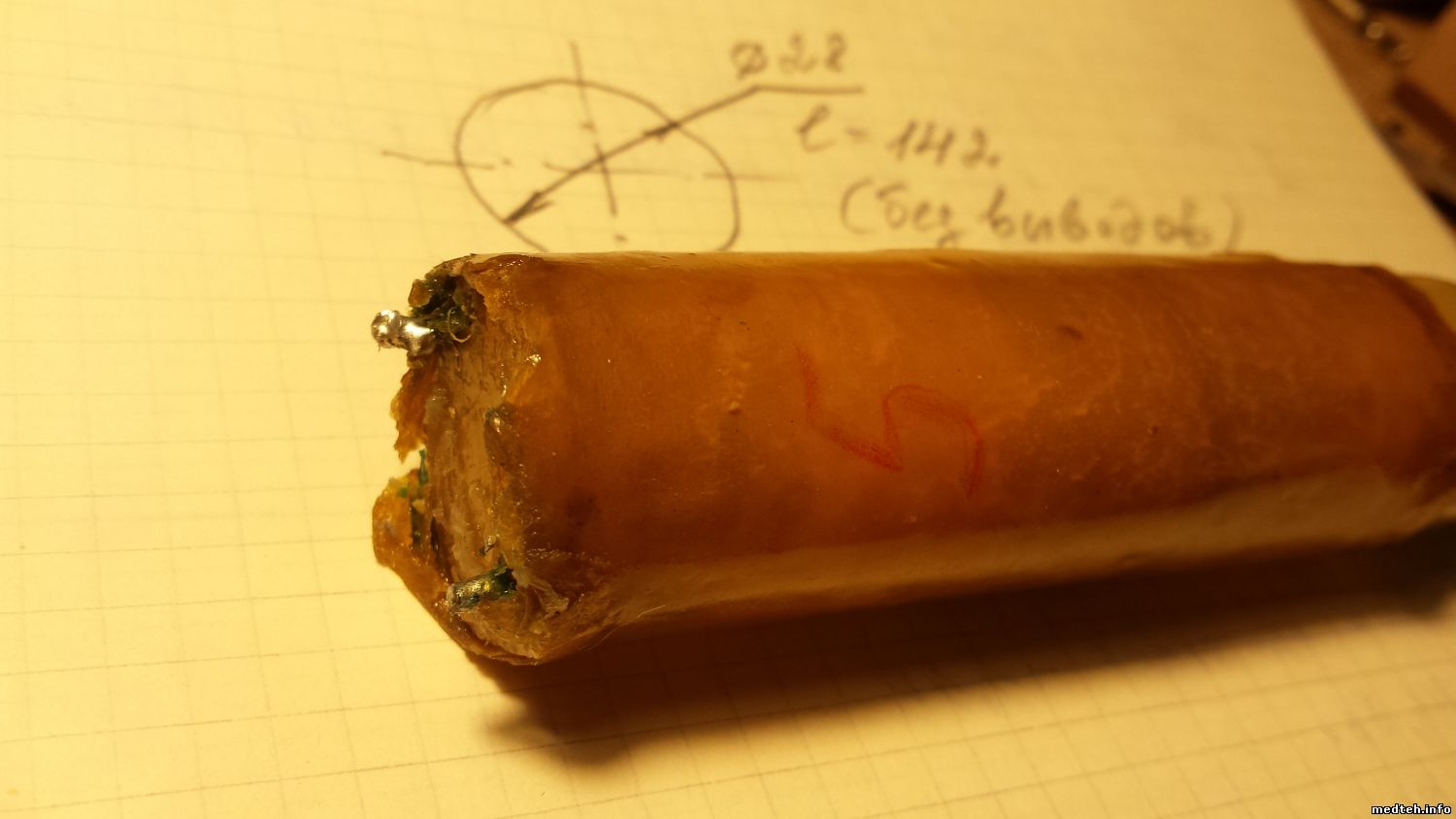

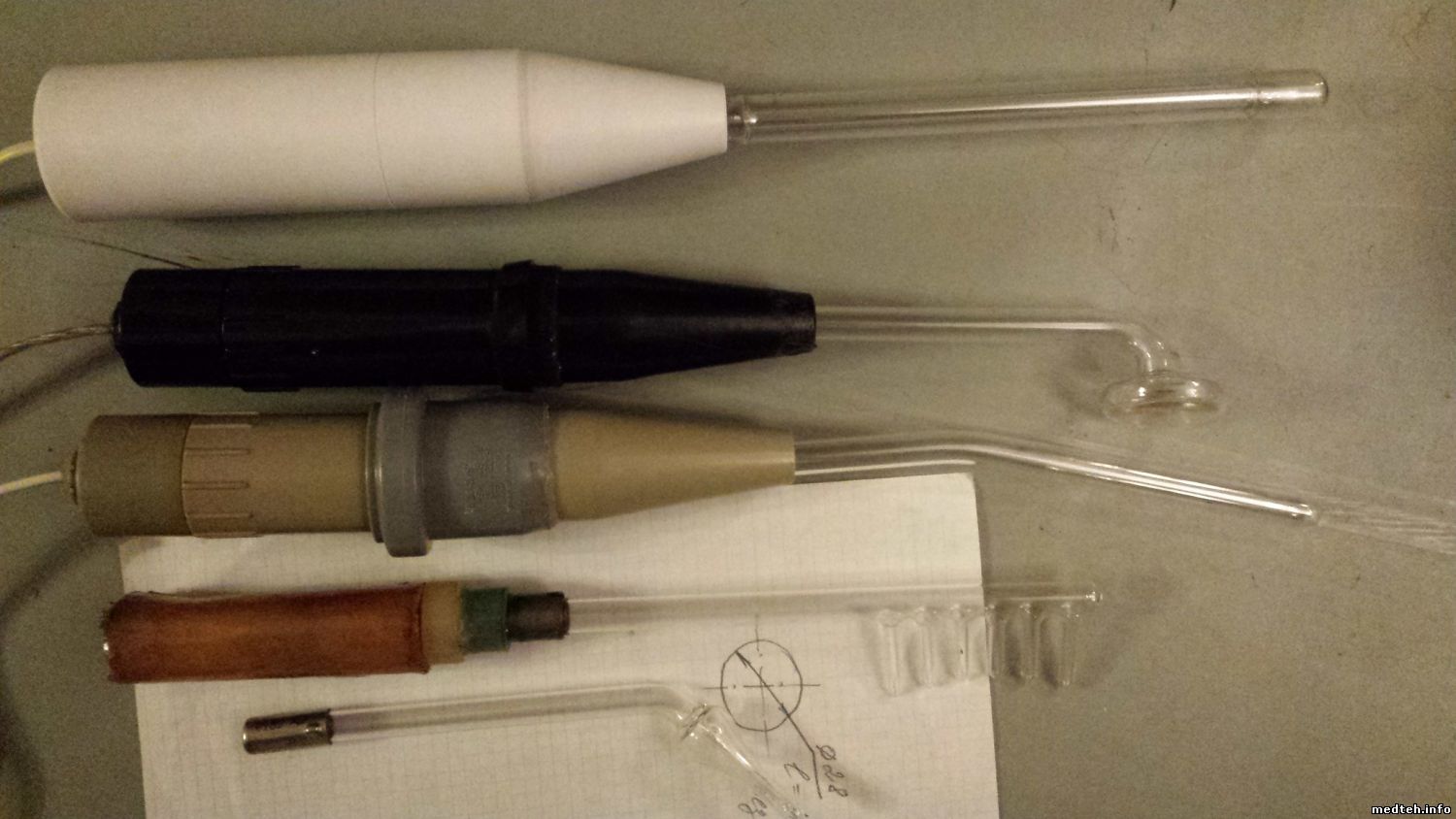

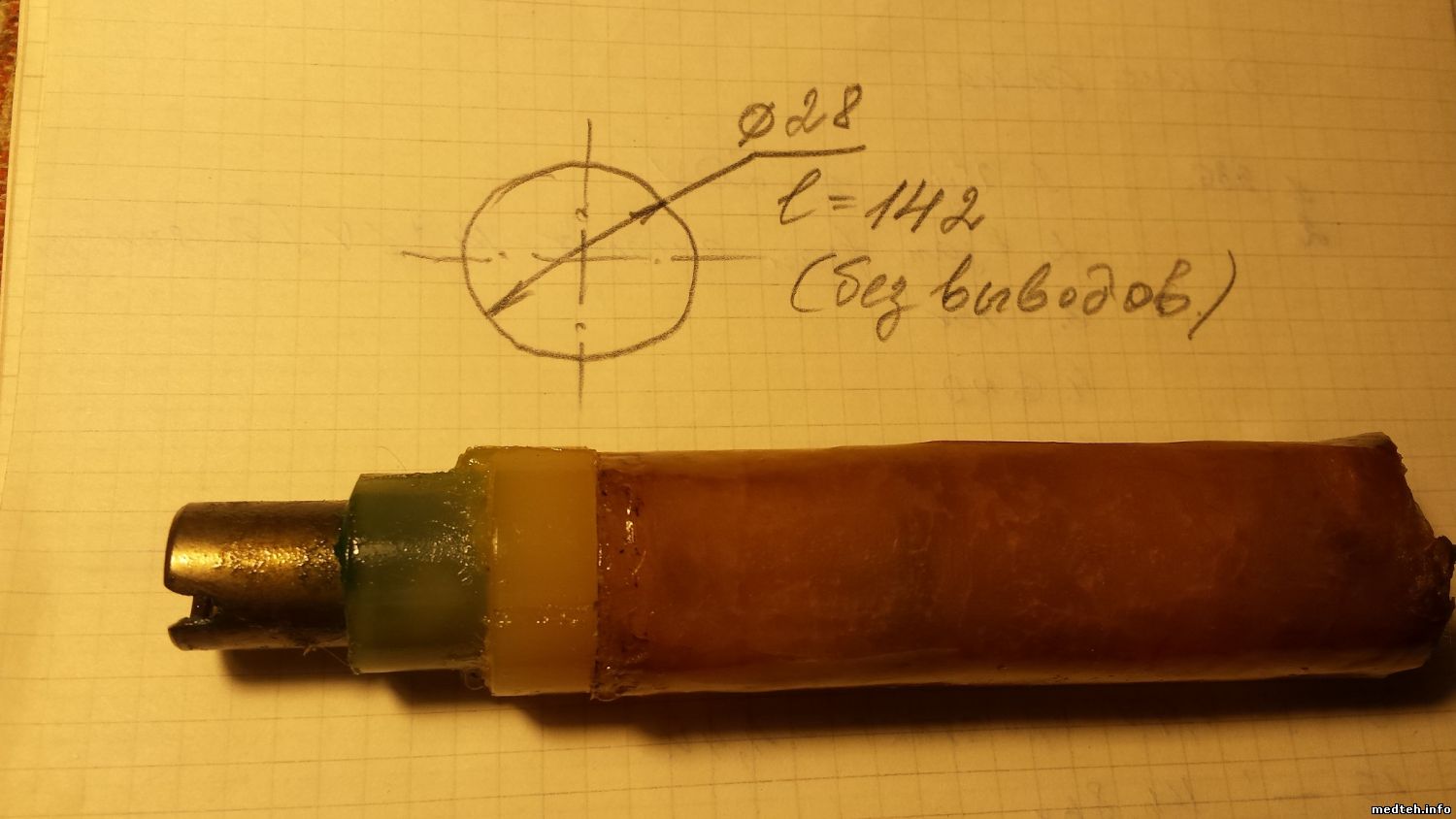

FantomTS, количество витков и слоёв указаны в постах выше. Катушки включены по автотрансформаторной схеме. Внутренняя катушка ВВ(выходная на электрод), на неё , похоже, намотана более низковольтная, подключаемая проводом к разъёму на аппарате и на сам резонатор, на два облуженынх контакта (см. фото). Итак, критичным является выдержка индуктивности в нижеуказанных пределах, иначе не будет резонанса. Право, можно в небольших пределах сердечником катушки выходного контура подстроится в резонанс (внутри самого аппарата). Далее : на фото представлены несколько резонаторов. 1. Белый со стандартной катушкой, но второпластовым корпусом, изготовленным по заказу. R=345 Ohm, L2=106mH. Работает со всеми аппаратами хорошо. 2. Чёрный. R=355 Ohm, L2=109 mH, работает нормально. 3. Серый. 320 Оhm, L2=67.5 mH. Не работает. 4. Голая катушка, без корпуса. R=325 Ohm, L2=100 mH. Практически работать нельзя. Индуктивность катушки L1 никакая, а R у всех составляет примерно 2 Ohm. Намотка на каркас, как на катушке с нитками. Всё пропитано обильно вазелином. Можно, после обмотки катушек электротехнической бумагой, проварить это всё в парафине или воске. Изоляция должна быть на высоком уровне. Иначе будет прошивать на оператора. При изготовлении корпуса надо обратить внимание на компромисс между обеспечением хорошей изоляции (толще стенки тубуса - лучше), но тяжелее. Это годится для домашнего использования, т.к . время процедуры мало и рука не успевает устать. А вот если с таким резонатором будет работать медсестра 5-7 часов процедур с пациентами почти без перерыва, то она всенепременно вспомнит вашу маму.
Дата: Четверг, 01.Фев.2018, 15:43 | Сообщение # 54
Стажер
У вас сообщений: 18
инженер
OFFлайн
Российская Федерация
Казань
привет всем. сие чудо попало в мои руки, и не знаю куда копать... при включении, сек через 6-9 реле щелкает,но нет высокого на электроде. контакты на лампах и ги чистил, на плате всё пропаял, резистор R23 целый, транс питания всё выдает... что с ним не так не пойму... есть ещё какие нибудь мысли по его реанимации?
Дата: Четверг, 01.Фев.2018, 19:34 | Сообщение # 55
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
OFFлайн
Беларусь

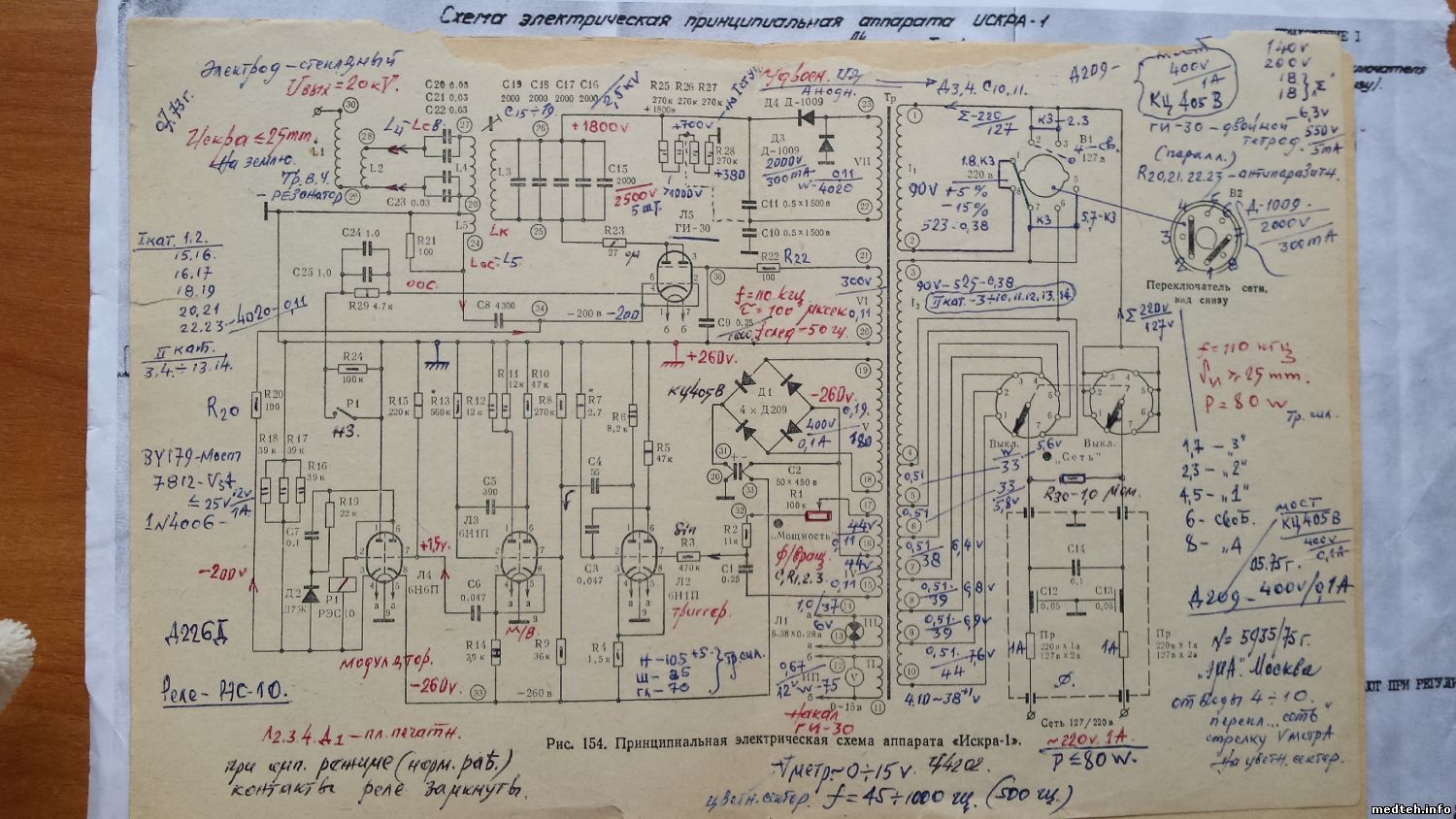

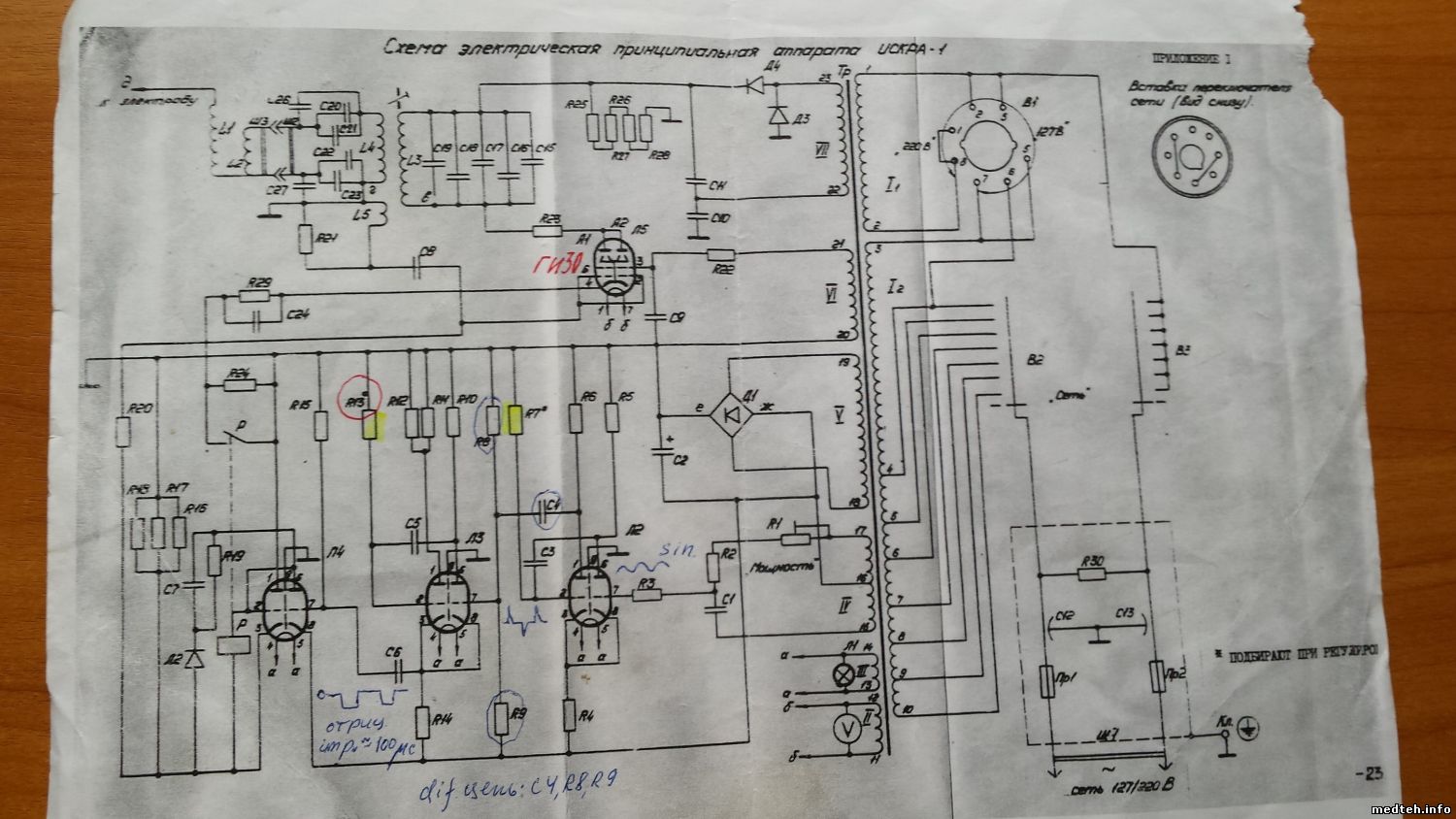

shuburshun, "сие чудо" имеет несколько разновидностей документации с разными обозначениями деталей. Все разновидности содержат осциллограммы сигналов в контрольных точках. Проверьте их наличие. Обязательно проверьте напряжения питания. При наличии всех сигналов - подключите осциллограф к разъёму электрода (внутри аппарата) в параллель с подключённым электродом и посмотрите есть ли на выходе что-то при максимальной мощности. Если Вы не видите никакого сигнала, то скорее всего ГИ-30. Если Вы видите пару периодов сигнала, но первый период меньше 100в, то опять же ГИ-30. Если амплитуда не ниже 150в, но разряда нет, выдерните электрод из резонатора и вставьте на его место пинцет (сантиметров 25 и ножками в резонатор). Включите аппарат на полную мощность и поднесите пинцет к корпусу аппарата - разряд должен быть на расстоянии не менее 25мм (в одном из вариантов документации такая проверка описана со специальным металлическим штырём). Если разряда нет - проблема в резонаторе, если есть - проблема в электроде. Если после замены лампы ГИ-30 амплитуды явно не хватает (найти хорошую лампу сейчас очень проблематично), добавьте около 1000-1300 витков последовательно с обмоткой второй (ускоряющей) сетки ГИ-30. Трансформатор разбирается легко, но повозиться придётся, особенно с выпайкой-впайкой. Затем подстройте сигнал по осциллографу при помощи большой индуктивности. Хорошо "трещит" при амплитуде около 230в (особенно на ректальном электроде, шутка). Не добавляйте витки в накальную цепь - это поможет убить новую лампу.
Подскажите, пожалуйста, в цепи реле стоят 3-и параллельных резистора по 2-а Вт номиналом 39 кОм, так вот они сгорели! Причём стояли не МЛТ, а запад. В чём может быть причина? Естественно, реле не срабатывает и на выходе сигнала практически нет! Переменник/мощность проверил КЗ нет ...
Дата: Понедельник, 02.Авг.2021, 16:02 | Сообщение # 58
Стажер
У вас сообщений: 5
Техник
OFFлайн
Беларусь
Минск
Всем, салют. Сабж 1991 года. Похоже просто умерла лампа ГИ-30. Мелкие лампы светятся, а генератор холодный совсем. Вопрос к знатокам: у ГИ-30 как бы есть близкие или, как некоторые в сети утверждают, полные аналоги, это ГМИ-6 и ГУ-29. Но эти лампы не являются импульсными генераторами. Стоит ли попробовать поменять на такие лампы или строго ГИ-30 искать? Но её труднее найти ...
Дата: Понедельник, 02.Авг.2021, 16:37 | Сообщение # 60
Стажер
У вас сообщений: 5
Техник
OFFлайн
Беларусь
Минск
1965njkz, благодарю. Лампа ГИ-30 уже заказана в радиоточке. Меня только волнует возможность на взаимозаменяемость ламп в данном аппарате на будущее... гми-6 дешевле и в наличии на барахолке. Если кто знает ответьте, не к спеху.
