Аппарат сначала не включался на малых значениях мощности (приходилось выкручивать ручку почти на середину). Проверили потенциометр, поменяли конденсатор C24 во входной фазосдвигающей цепочке, теперь включается на минимуме, но мощность почти не регулируется. Помогите,пожалуйста, если кто сталкивался с такой проблемой.
Дата: Понедельник, 11.Окт.2010, 15:40 | Сообщение # 2
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Очень похоже на недостаточную эмиссию выходной лампы. Посмотрите изменение переменного напряжения подаваемого на катод выходной лампы в зависимости от положения регулятора мощности. В зависимости от реультата действуйте дальше - или не работает модулятор или выходной генератор. Удачи.
Аппарат 2004 года выпуска, схем нет. Мощность на резонаторе очень мала, ионизация газа в электродах еле заметна. Все элементы схемы, вроде бы, прозваниваются как положено. Было подозрение на лампу 6Н6П, поменял, результата не дало. Кто занимался с ними, подскажите, пожалуйста, ...
А пробовал положить электроды под УВЧ? Должны светиться как неонка. Иногда после длительного хранения таким "разогревом" восстанавливали работоспособность. А мож лампа подсела? ГУ-50 если не ошибаюсь. Ги30
Коллега сталкивался со сходной проблемой. Если после смены конденсатора мощность перестала регулироваться, то дело в молдуляторе. Возможен заводской дефект. Попробуйте отправить на ремонт по гарантии, если, конечно, ещё действует.
Дата: Вторник, 15.Ноя.2011, 20:00 | Сообщение # 12
начальник участка
OFFлайн
Российская Федерация
Самара
Искра-1, 2007 года выпуска. Собственно, сабж. Медсестра рассказала предысторию поломки, что она выдернула электрод во время работы аппарата на большой мощности, после чего аппарат перестал выыдавать высокое на элекрод.
Мои действия в хронологическом порядке: 1. Пока была возможность в физкабинете, проверил резонатор и электрод. Оказались исправными 2. Поменял все лампы, разобрав донор. Лампы оказались исправными (второй аппарат на них заработал) и я забрал неисправный аппарат с собой. 3. В мастерской пропаял платы, разъемы ламп, зачистил контакты ламп. 4. Вставил лампы, не работает. Измерил анодное напряжение относительно корпуса. Увидел, что анодного нет. Удивился. 5. Пошел по цепи анодного. R23 в обрыве. Впаиваю китайский резистор 27 Ом и 2Вт. Ватты оказались китайскими и резистор сгорел. Собрав из 4 китайских резисторов одно сопротивление 27 Ом и поставив его на место, я измерил анодное относительно корпуса. Получилось около 1.5кВ. 6. На выходе ничего не было. Проверил диодный мост с конденсаторами. на выходе с диодного моста 244 В постоянки. Плату, стоящую рядом с катушками проверил; диоды Д3-Д6, резисторы R25-R28, конденсаторы : все исправно. На выходе нет высокого (на работающем приборе 1.8кВ перед конденсаторами. 7.Смотрел синусоидальное напряжение на выходе триггера на Л2, (7-я нога лампы)-синусоида неправильная. На выходе Л3 нет импульсов с крутыми фронтами, какая-то синусоида. 8. На Л4 (№7) есть импульсы прямоугольной формы. Хотел диф цепочку посмотреть, но не успел. Рабочее время закончилось.
Что можете подсказать?
Сообщение отредактировал lis63 - Вторник, 15.Ноя.2011, 23:39
Дата: Пятница, 25.Ноя.2011, 15:36 | Сообщение # 14
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск

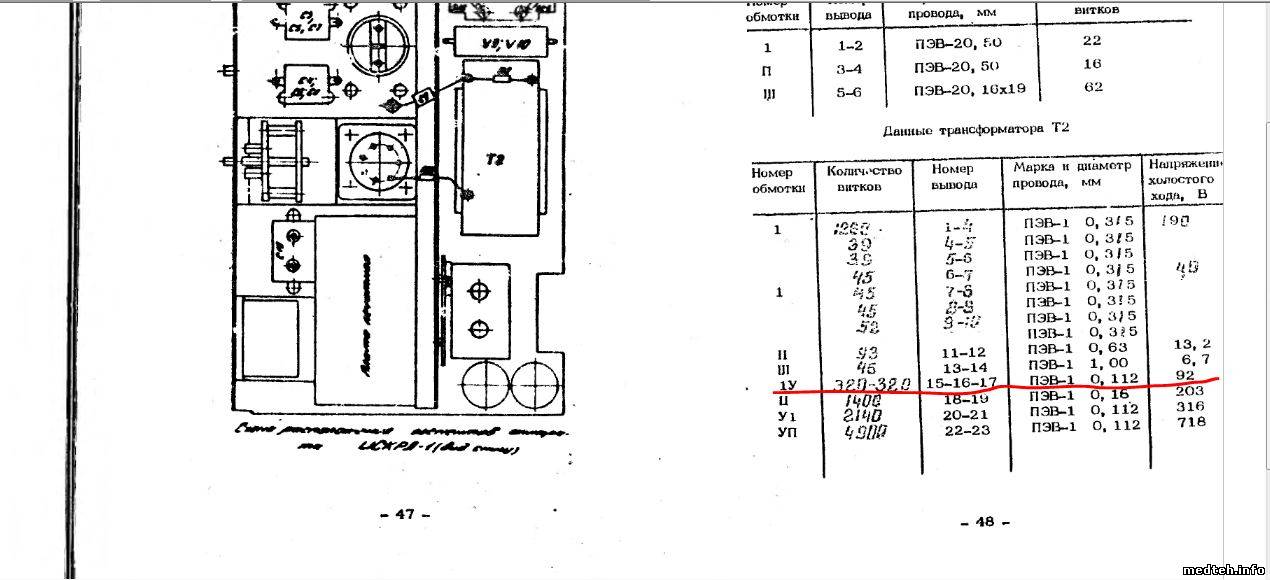

Проблема следующая: трансформатор Т2, согласно паспортным данным на выводах 15-16-17 напряжение холостого хода должно быть равно 92 В (см. рис.), на деле 50 В. Достал аналогичный трансформатор, те же значения. Решил проверить сопротивление обмотки 90 Ом с каждой стороны (постольку витки 15-16 и 16-17 семетричны) Проверил соответствие сопротивления относительно характеристик трансформатора: тип провода ПЭВ-1 диаметр 0,112 мм при 1,75 Ом на 1 м, При числе витков 320 примерно 51 м провода, что соответствует 89,6 Ом, что соответствует фактическому сопротивлению. Но недостает ведь целых 40 В! Подскажите в чем тут проблема? Благодарю за помощь
Дата: Понедельник, 28.Ноя.2011, 23:07 | Сообщение # 15
начальник участка
OFFлайн
Российская Федерация
Самара
Если все так, как ты описываешь,то можно подозревать витковое замыкание вторичной обмотки. Кстати, в мануале рекомендовано проверять обмотки на ХХ. Как вариант, в твоем экземпляре Искры не тот тип трансформатора. У них эл.схемы немного отличаются в зависимости от года выпуска. Моя Искра пока отложена. Есть более срочные проблемы. Доберусь до нее-отпишусь по твоему вопросу.
Сообщение отредактировал lis63 - Понедельник, 28.Ноя.2011, 23:08
Дата: Вторник, 29.Ноя.2011, 10:28 | Сообщение # 16
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
Quote (lis63)
У них эл.схемы немного отличаются в зависимости от года выпуска. Моя Искра пока отложена. Есть более срочные проблемы. Доберусь до нее-отпишусь по твоему вопросу.
спасибо, буду ждать... кстати, год выпуска Искры 2010
Дата: Четверг, 01.Дек.2011, 00:11 | Сообщение # 17
Участник
У вас сообщений: 55
OFFлайн
Украина
Не помню именно какая из обмоток, но транс в Искре - одно из слабых ее мест. За 4 года, что работаю, замену проводили 2 раза точно (на разных аппаратах естественно). Так, что если в аппарате щелкнула релюшка, а в ответ на электроде - тишина, то после незамедлительной проверки R23, переходим к проверке питающих напряжений.
Дата: Понедельник, 05.Дек.2011, 22:37 | Сообщение # 18
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Идет дым с транса, вроде все целое. Нашел со списанного транс - правда чутка отличается (в конце маркировки есть 01). Моя искра без вольтметра и галетника, транс снял с искры с вольтметром и галетником. Поставил - то же самое, вторичка греется.
Дата: Вторник, 06.Дек.2011, 12:36 | Сообщение # 20
У вас сообщений: 411
инженер
OFFлайн
Украина
Украина
Quote (rinzhak)
Проблема следующая: трансформатор Т2, согласно паспортным данным на выводах 15-16-17 напряжение холостого хода должно быть равно 92 В (см. рис.), на деле 50 В. Достал аналогичный трансформатор, те же значения. Решил проверить сопротивление обмотки 90 Ом с каждой стороны (постольку витки 15-16 и 16-17 семетричны) Проверил соответствие сопротивления относительно характеристик трансформатора: тип провода ПЭВ-1 диаметр 0,112 мм при 1,75 Ом на 1 м, При числе витков 320 примерно 51 м провода, что соответствует 89,6 Ом, что соответствует фактическому сопротивлению. Но недостает ведь целых 40 В! Подскажите в чем тут проблема? Благодарю за помощь
Проверь обязательно резистор, которым выставляется мощность - у меня уже 3-й случай когда он вытирался и прошивал на корпус и транс дымил.
Сообщение отредактировал Dimitrius - Вторник, 06.Дек.2011, 12:37
Дата: Пятница, 06.Янв.2012, 01:21 | Сообщение # 23
Стажер
У вас сообщений: 47
инженер
OFFлайн
Латвия
Юрмала
Alex_UssR, греется ли транс на ХХ, без нагр, не подключая вторичные обм. Потом поочереди подкл. вторичные и при какой греется, ту цепь и см. на предмет большого потребления.
Дата: Пятница, 11.Янв.2013, 01:32 | Сообщение # 25
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Принесли еще один, новый аппарат - 2008-ого года. Пломбы повреждены, видать уже ремонтировался. Жалоба на низкую мощность, мол не щиплет старушек он) Думал там что-то новое, ан нет - лампы 89 года и вместо здоровенных отечественных диодов на высокое, прикручена платка с диодами шотки и китайскими мелкими кондерами) Эдакий умножитель. Везде тонкие дороги (одна восстановлена, видать на накал 6Н6П). Все пайки в кольцах.
Все пропаял, поподгибал цанги на патронах ламп, почистил ноги у ГИ-30, даже махнул на какую-то старую. Еле светится электродЮ, в крайнем положении резистора даже притухает. Когда показывала медсестричка - появилось стойкое ощущение, что срывается генерация. Нашел на выходе два синих слюдяных кондера на 68нФ, один соотв. номиналу, второй 14нФ. Заменил на сборку совковых кондеров со старого шасси. И все зажужжало)
Дата: Понедельник, 21.Янв.2013, 19:49 | Сообщение # 26
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Методы проверки искры на работоспособность: 1) по паспорту нужно собрать фантом со стаканом воды и термомилиамперметром. Хз что это, не видел. 2) С электродом - поднести резонатор к корпусу с вставленным электродом, должен искрить и светится (ежели до этого не светился, электрод в помойку). 3) и самый простой способ, найденный в очень древнем РЭ - вставить в резонатор мет. штырь, включить, поднести к корпусу и крутя ручку увеличения мощности вправо увидеть искру. При макс мощности, Искра должна пробивать зазор не менее 25мм http://www.youtube.com/watch?v=D0GNb5ulelc&feature=youtu.be
Сообщение отредактировал Alex_UssR - Понедельник, 21.Янв.2013, 19:56
Дата: Воскресенье, 28.Июл.2013, 19:18 | Сообщение # 27
Заглянувший
У вас сообщений: 2
техник
OFFлайн
Российская Федерация
Видное
Люди, отправьте на почту, пожалуйста, схему "Искра-1" 2006 г. выпуска, или любого другого года. В хранилище есть, но меня пока туда не пускают :( Почта: mtshmmc@yandex.ru Спасибо!
Дата: Пятница, 06.Дек.2013, 01:46 | Сообщение # 29
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина
Луганск

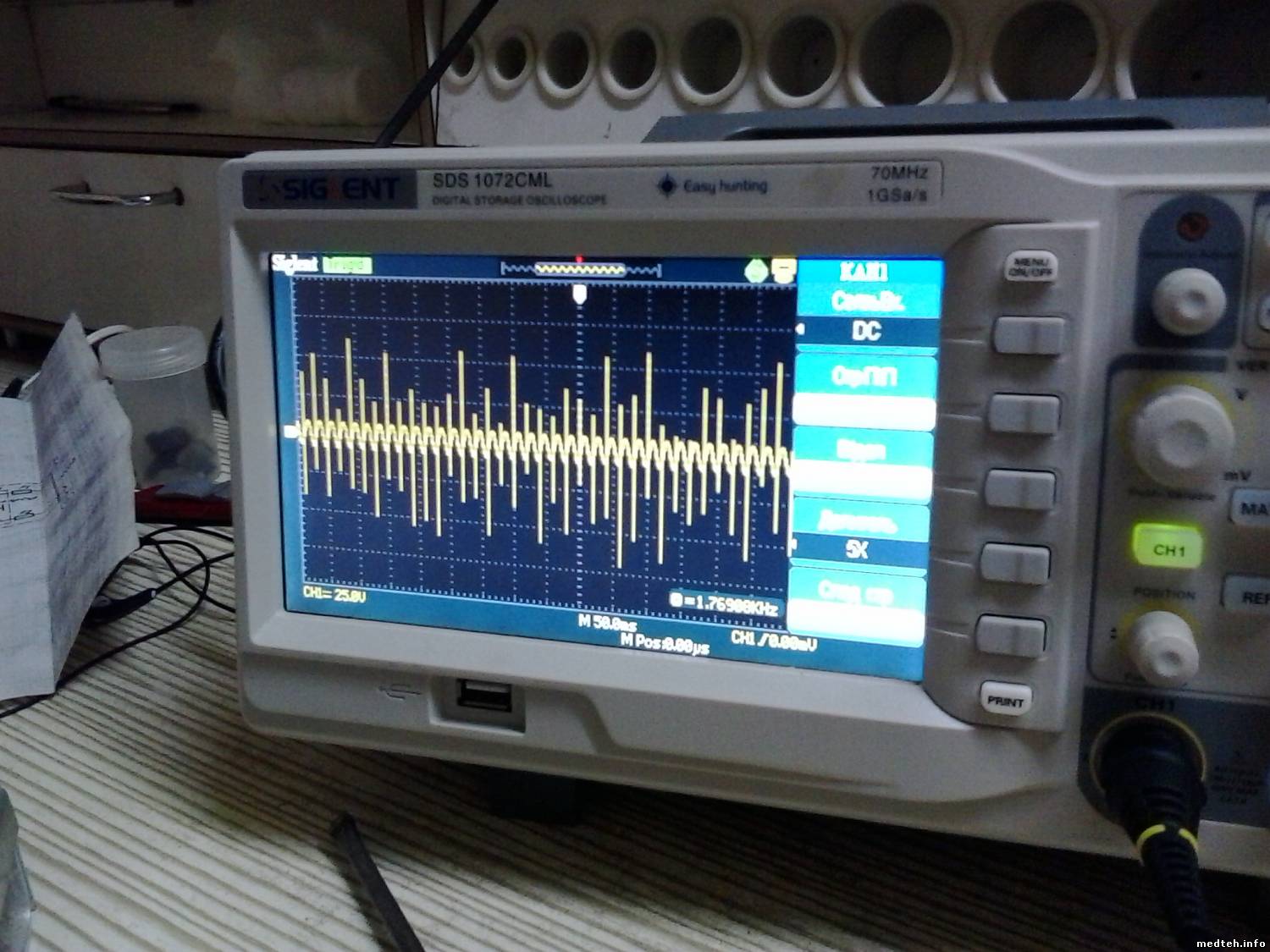

Привет,коллеги. Проблема такая! на выходе аппарата искра 1 такое(ниже фото). нет колоколообразного сигнала на выходе. Сказали что чтото щелкнуло и всё. Больше не работали на нем! С чего бы начать? Паспорт есть но руки до него пока не дошли, может кто подскажет с чего лучше начать!
Дата: Четверг, 06.Фев.2014, 16:58 | Сообщение # 32
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина
Запорожье
Добрый день. Вопрос по поводу самого резонатора. Взялся перемотать. Изначально вторички было 30 слоев по 150 витков, тобишь 4500 всего. Я намотал 10 слоев по 450 витков. В итоге слабенькая мощность.. каким образом количество слое могло повлиять? Ведь главное, что количиество витков осталось прежним. или нет?
Дата: Пятница, 20.Фев.2015, 12:02 | Сообщение # 34
Участник
У вас сообщений: 67
Медицинский физик
OFFлайн
Российская Федерация
Киров
Доброго времени суток! Ни разу не сталкивался с Искрой-1, поэтому поводу такой вопрос. Врач пожаловалась, что резонатор стал сильно вибрировать, но все работает. К чему может все это вибрирование привести? и как устранить будущую болезнь? Время длится долго, жизнь проходит быстро.
Дата: Пятница, 20.Фев.2015, 12:56 | Сообщение # 35
У вас сообщений: 411
инженер
OFFлайн
Украина
Украина
Вибрировать? это как? Там корпус, в корпусе ВВ(высоковольтная катушка) и всё. В силу старости могу предположить что катушка чуть деформировалась(вытекло изоляционное масло) и начался ход катушки. Попробуйте аккуратно разобрать и посмотреть что случилось. Или подкладывайте пластинки из электрокартона или герметик, в зависимости от степени повреждённости ВВ катушки. Cвет в конце туннеля бывает разный
Проверь обязательно резистор, которым выставляется мощность - у меня уже 3-й случай когда он вытирался и прошивал на корпус и транс дымил.
Большое спасибо за инфу! Аппарат гудит трансом, но не дымит (пока). Резистор мощности на панели греется слегка, но "слегка" греется лишь потому, что отдает тепло добрыми порциями на корпус! Корпус в районе резистора теплый. Отпаял, проверил, действительно пробит на корпус!
Дата: Понедельник, 25.Янв.2016, 13:41 | Сообщение # 39
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Комсомольск-на-Амуре
В этом аппарате есть реле, так вот если оно щелкнуло, значит до ГИ-30 все работает. Если не щелкает, то пропайка платы и проверка переменника на предмет пробоя на массу. Далее сморел цифровым осцилом через высоковольтный щуп импульсы на анодах ГИ-30. Размах 4кв на максимуме. Ну и в оконцовке кондер на выходе(снизу две штуки синих, который ближе к краю) и держатель. Из трех отремонтированных попались все указанные выше неисправности.
Российская Федерация
Казахстан
Украина
Беларусь
Латвия
вспоминаем физику!
