Аппарат магнитотерапевтический «Полимаг-02М»
nik2508Дата: Пятница, 03.Ноя.2023, 10:35 | Сообщение # 1
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
Регистрационное удостоверение РЗН 2017/6315 от 03.10.2017 года на Аппарат магнитотерапевтический "ПОЛИМАГ-02М" и "ПОЛИМАГ-02М" (экспортное исполнение) производства АО "ЕПЗ", Россия, Рязанская область, Касимовский район, р.п. Елатьма.

Добрый день!
Почему-то данный аппарат на Форуме не упоминался, кроме как в сравнении с "01-м". Или он не пользуется спросом, или не ломается ...
Проблема состоит в следующем: подключение любого из излучателей к третьему рабочему месту через разветвитель, блокируется работа одного или двух основных излучателей (или выдаёт при включении «Внимание! Нет подключенных излучателей», или просто отсутствует их активация).
Все излучатели проверены. По отдельности работоспособен каждый.
Кто-нибудь поделится опытом?
И к слову, за это время появилась ли информация по этому аппарату?
Существует ли у него технологический режим, подобный "01-му"?
.

Есть темы про "Полимаги" по адресу - https://www.medteh.info/forum/34-0-1-0-10-1-[полимаг]

yblod5Дата: Пятница, 03.Ноя.2023, 14:44 | Сообщение # 2
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата nik2508 ()
Проблема состоит в следующем: подключение любого из излучателей к третьему рабочему месту через разветвитель, блокируется работа одного или двух основных излучателей (или выдаёт при включении «Внимание! Нет подключенных излучателей», или просто отсутствует их активация).

Какой код программы воздействия? Кнопка "ПОМОЩЬ" в помощь!
Какой вариант исполнения прибора?


Сообщение отредактировал yblod5 - Пятница, 03.Ноя.2023, 14:52

nik2508Дата: Вторник, 07.Ноя.2023, 08:18 | Сообщение # 3
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
Цитата yblod5 ()
Какой код программы воздействия? Кнопка "ПОМОЩЬ" в помощь!
Какой вариант исполнения прибора?

1.Любая программа, использующая основные электроды, прерывается или при старте, или в процессе работы. Или при нормальном экране (без ошибок) нет активации одного из основных излучателей, используемых в паре.
2.Кнопка помощь в данном случае бесполезна. Как и в большинстве других.
3. Вариант поставки №02. Раз уж я упомянул третье рабочее место и разветвитель.

Что есть вариант исполнения?

Как войти в технологический режим на этом аппарате, кто-нибудь подскажет?

yblod5Дата: Вторник, 07.Ноя.2023, 13:39 | Сообщение # 4
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата nik2508 ()

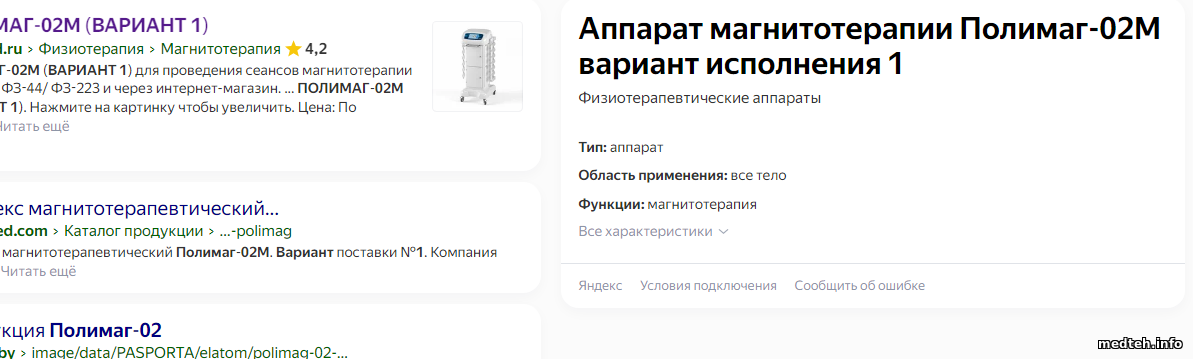

Что есть вариант исполнения?

... предположить, что связь с вариантом поставки имеется.

nik2508Дата: Вторник, 07.Ноя.2023, 14:04 | Сообщение # 5
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
Ну, вы блин даёте ...
А по сути проблемы?

МВРДата: Вторник, 07.Ноя.2023, 16:58 | Сообщение # 6
Медтехник
OFFлайн
Российская Федерация

.
nik2508, Вы же инженер и, наверное, знаете, что "Дьявол иногда кроется в деталях" - что говорит о том, что "что-то может показаться простым и несущественным, но на самом деле может вызвать проблемы" ...

yblod5Дата: Вторник, 07.Ноя.2023, 23:17 | Сообщение # 7
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата nik2508 ()
А по сути проблемы?

Если гарантийный, звоните (пишите) на завод. Если не гарантийный всё равно звоните. Их представители в Вашем регионе, быстро прибудут к месту, всё что надо и не надо заменят!
По этой модификации (в отличие от старой, предыдущей) никакой документации не дают ... Хотя ... Если уж сильно попросить ...
Не знаю, у меня начальство этими вопросами занимается и, якобы, даже договорные отношения с заводом на ремонт и поддержку по определённым моделям.

nik2508Дата: Среда, 08.Ноя.2023, 09:49 | Сообщение # 8
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
Цитата МВР ()
"Дьявол иногда кроется в деталях"

- О да, согласен полностью, в прямом и переносном смыслах. Просто надеялся что на эти грабли уже наступали.
Кстати, проблема похоже системная. Не берусь утверждать, что дело именно в этом, но у нас на других филиалах эти Полимаги используется без подключения разветвителя.

Спасибо всем за обсуждение.

yblod5Дата: Среда, 08.Ноя.2023, 13:26 | Сообщение # 9
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата nik2508 ()
Спасибо всем за обсуждение.

... да, погоди ты. Есть варианты самостоятельно разобраться. Полагаю, вся диагностика и сервис в ПО для компьютера. Коль эта модель коннектится с ним, то не нужны манипуляции с нажиманием-удержанием нужных кнопок с подачей питания, как в старых Полимагах, чтоб войти в технологические режимы.
Далее. По опыту знаю, если не исправен (не подключен) хоть один излучатель, выскочит ошибка, даже в той программе воздействия, где он не активен. По этому, ВСЁ что в комплекте, должно быть исправно и правильно подключено.
Самая распространённая неисправность - обрыв (излом с плохим "плавающим" контактом) проводников гибкого кабеля линейки и основного. Меняется весь кабель. Резекция места дефекта ненадолго продлит работоспособность.
Последняя продукция Уфимкабель - полное дерьмо!
Чтоб "вычислить" без техрежима, можно позаимствовать и "подкинуть" индукторы от старых модификаций полимага, Полагаю, они взаимозаменяемы.
Чтоб обнаружить дефектный проводник (или касание между проводниками) в гибком кабеле, отпаиваю все проводники от линейки и по очереди подаю меандр с одного конца, и смотрю осциллографом на всех остальных концах, вихляя при этом кабелем. Работка канительная, но оправдывается тем, что выявляются не стабильные (раз на раз) дефекты.

nik2508Дата: Четверг, 09.Ноя.2023, 10:15 | Сообщение # 10
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
Цитата yblod5 ()
... да, погоди ты.


Гожу пока. biggrin - доступ к телу организован на завтра, всё время расписано - пациент на первом месте ...
Метод прозвонки действенный, тоже на вооружении. Даже типа стенда сваял "на коленке" с имеющимися в оборудовании разъёмами - ЭКГ, холтеры, итд. - для уменьшения канительности. Ещё можно батарейкой с активной колонкой, да мало ли способов ...
Но сдаётся мне, что проблема в "землях", конкретно GNDD. Как-то причудливы её пути по разъёмам. Предварительно все излучатели, что в комплекте, проверены, по частям.
Когда разберусь - отпишусь ...

nik2508Дата: Понедельник, 13.Ноя.2023, 14:15 | Сообщение # 11
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
... Отписываюсь.
Как и предполагал, GNDD во входном разъёме разветвителя была не на месте - бралась с пина 11-ого, вместо 6-ого.
В разъёме блока она на 6-ом пине, то есть красный провод разветвителя с пина 11 висел в воздухе. Видимо, был косяк при монтаже.
Попутно переколол шлейф и проверил все напряжения/соединения/разъёмы/пайки/.

Скорее всего, последние действия и сказались, поскольку висящий провод разветвителя не мог влиять на работу основных излучателей. Разве что на работу дополнительных, и то сомнительно - все "земли" идут пучком и распаяны вместе во всех разъёмах излучателей.

Короче, аппарат работает, на этом мою часть темы можно считать закрытой. Как говорилось выше, проблема в деталях ... Дольше ждал доступа.
Если надо, выложу цоколевки ... Как только упорядочу записи ...


Сообщение отредактировал nik2508 - Понедельник, 13.Ноя.2023, 14:18

yblod5Дата: Понедельник, 13.Ноя.2023, 22:38 | Сообщение # 12
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата nik2508 ()
Если надо, выложу цоколевки ...

Надо. Всё выкладывай!

nik2508Дата: Вторник, 14.Ноя.2023, 10:28 | Сообщение # 13
Стажер
У вас сообщений: 8
Инженер по мед.оборуд
OFFлайн
Российская Федерация

Омск
.... цоколевки
cokolevki.xlsx (15.8 Kb)


Сообщение отредактировал nik2508 - Вторник, 14.Ноя.2023, 10:31

СинявскийДата: Воскресенье, 02.Июн.2024, 09:48 | Сообщение # 14
Стажер
У вас сообщений: 11
электромеханик
OFFлайн
Российская Федерация

гваделупа
Здравствуйте.
В ремонте находится "Полимаг-02М".
Основные функции работают. Сильно нагревался один из двух глазных индукторов (маленький круглый).
Нагревался так, что пластик расплавился.
Глазные индукторы никогда не использовались (не включались программно через аппарат), кабель был постоянно подключен к аппарату.
При осмотре на вызове в лечебное учреждение индуктор не грелся, был холодный, аппарат был включен, кабели были подключены.
Через месяц новый вызов: - сильно греется один из индукторов на полотне индукторов (полоса из шести индукторов). Забрали в ремонт.
С таким аппаратом сталкиваюсь впервые, схемы нет. Там стоят шесть реле, я так понимаю, эти реле управляют переключением напряжения.
Прозвонил контакты реле, думал на каком-то реле приварились контакты, и напряжение подавалось постоянно на индуктор. Все реле звонятся одинаково, то есть контакты рабочие.
Начальник гоняет на другие вызовы, времени разобраться как устроен аппарат нет. В чём может быть проблема? ...

Грамматически отредактировано.

101-летний гваделупянец Синявский, Вы так и удосужились прочитать - https://www.medteh.info/forum/22-1216-1#97976 , и проигнорировали ранее сделанные Вам замечания.


Сообщение отредактировал Синявский - Воскресенье, 02.Июн.2024, 10:03

yblod5Дата: Воскресенье, 02.Июн.2024, 12:41 | Сообщение # 15
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата Синявский ()
В чём может быть проблема?

Вскройте устройство формирования импульсов и прозвоните индукторы и ключевые транзисторы. Вероятно межвитковое в индукторе или пробит транзистор.
Фотку сделайте внутренностей, хочу посмотреть ...

СинявскийДата: Вторник, 04.Июн.2024, 05:40 | Сообщение # 16
Стажер
У вас сообщений: 11
электромеханик
OFFлайн
Российская Федерация

гваделупа

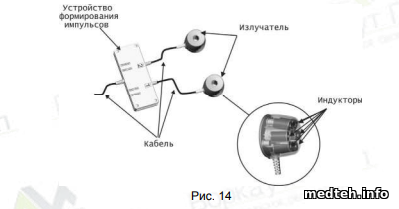

Вскрыл устройство формирования импульсов и индуктор.
В индукторе расплавился пластик корпусов катушек. Сами катушки прозваниваются 14 Ом. как и рабочие в другом индукторе, то есть все подкопчённые катушки целые.
4-е катушки расплавились, у 2-х катушек перегорел провод возле входа, поэтому они не успели расплавиться.
Такое могло произойти, если на катушки пошло постоянное напряжение (не пульсирующие)?!
Прозвонил выходные полевики, нет ни одного закороченного.
Прозвонил 2-а мощных диода и множество мелких диодиков с другой стороны платы, нет закороченных.

Грамматически отредактировано.


Сообщение отредактировал Синявский - Вторник, 04.Июн.2024, 07:08

yblod5Дата: Вторник, 04.Июн.2024, 07:13 | Сообщение # 17
У вас сообщений: 738
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Цитата Синявский ()
Прозвонил выходные полевики, нет ни одного закороченного.
Прозвонил 2-а мощных диода и множество мелких диодиков с другой стороны платы, нет закороченных.

Здесь вырисовывается проблема с защитой и обменом цифровыми данными УФИ с аппаратом, который должен был остановить программу в случае КЗ или обрывов.
ufi.pdf (835.7 Kb)
