Форум медтехников » Медицинское оборудование (тех. разделы) » Физиотерапевтическое оборудование. » Облучатель БОП-01/27-НанЭМА (Неполадки/проблемы, опыт и советы по их устранению)
Облучатель БОП-01/27-НанЭМА
ajdarДата: Четверг, 21.Окт.2010, 16:22 | Сообщение # 1
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
. ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой темы, вы можете создать новую, или обратиться к модераторам за помощью!

Есть тема про БОП-4.

.

Попробую, конечно, на завод написать, но мне кажется, здесь помогут быстрее.

sibaritДата: Понедельник, 25.Окт.2010, 21:07 | Сообщение # 2
Стажер
У вас сообщений: 33
сервисный инженер
На заявках
Российская Федерация

г. Новосибирск
Так в паспорте есть схема, кажется? Если очень надо, отсканирую.

YRA46Дата: Понедельник, 25.Окт.2010, 22:04 | Сообщение # 3
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Quote (sibarit)
Если очень надо, отсканирую.
конечно надо.... yes

sibaritДата: Среда, 27.Окт.2010, 14:53 | Сообщение # 4
Стажер
У вас сообщений: 33
сервисный инженер
На заявках
Российская Федерация

г. Новосибирск
Как то так, более подробной схемы у меня нет, могу сбросить контакты производителя.

ajdarДата: Среда, 27.Окт.2010, 16:14 | Сообщение # 5
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
sibarit, спасибо, производителю написал, спросили год выпуска и зав. номер. Отписал и они замолчали.
видно схему найти не могут. rofl
Пока жду. biggrin



ajdarДата: Четверг, 28.Окт.2010, 14:26 | Сообщение # 6
У вас сообщений: 117
Директор предприятия
На заявках
Российская Федерация

г.Ульяновск
Производитель прислал схему!
Выложил в хранилище: http://www.medteh.info/load/61-1-0-950



zevs1121Дата: Вторник, 12.Фев.2013, 20:39 | Сообщение # 7
Заглянувший
У вас сообщений: 1
техник
На заявках
Российская Федерация

десногорск
Всем привет!
Друзья а можно мне скачать схему или помогите с ремонтом. Не горит лампа, был порван выходной кабель отремонтировал , а лампа все равно не горит. Прошу помощи...

MillipДата: Среда, 10.Апр.2013, 14:17 | Сообщение # 8
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация

ХМАО
Разговаривал с главным инженером новоаннинского завода ЭМА. Сказал, что длина кабеля строго 87 см, ни больше, ни меньше. Прибор БОП-1/27. Тусклое свечение лампы, иногда вообще не хочет загораться. Кабель РК75. Буду пробовать blush

MillipДата: Четверг, 11.Апр.2013, 07:01 | Сообщение # 9
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация

ХМАО
Заменили кабель длиной 87 см. БОП-01/27 включается, севечение нормальное. dance2 У БОП-4 длина кабеля была вроде 60 см.

babysh-mДата: Четверг, 11.Апр.2013, 09:03 | Сообщение # 10
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Millip, Что то как то сомнительно про ровно 87см, это же не СМВ аппарат. Ну уж если изготовитель настаивает тогда пусть и тип кабеля назовет, а то РК75 в природе существует много и с разными параметрами.

am15Дата: Четверг, 12.Дек.2013, 11:58 | Сообщение # 11
Заглянувший
У вас сообщений: 2
инженер
На заявках
Российская Федерация

туапсе

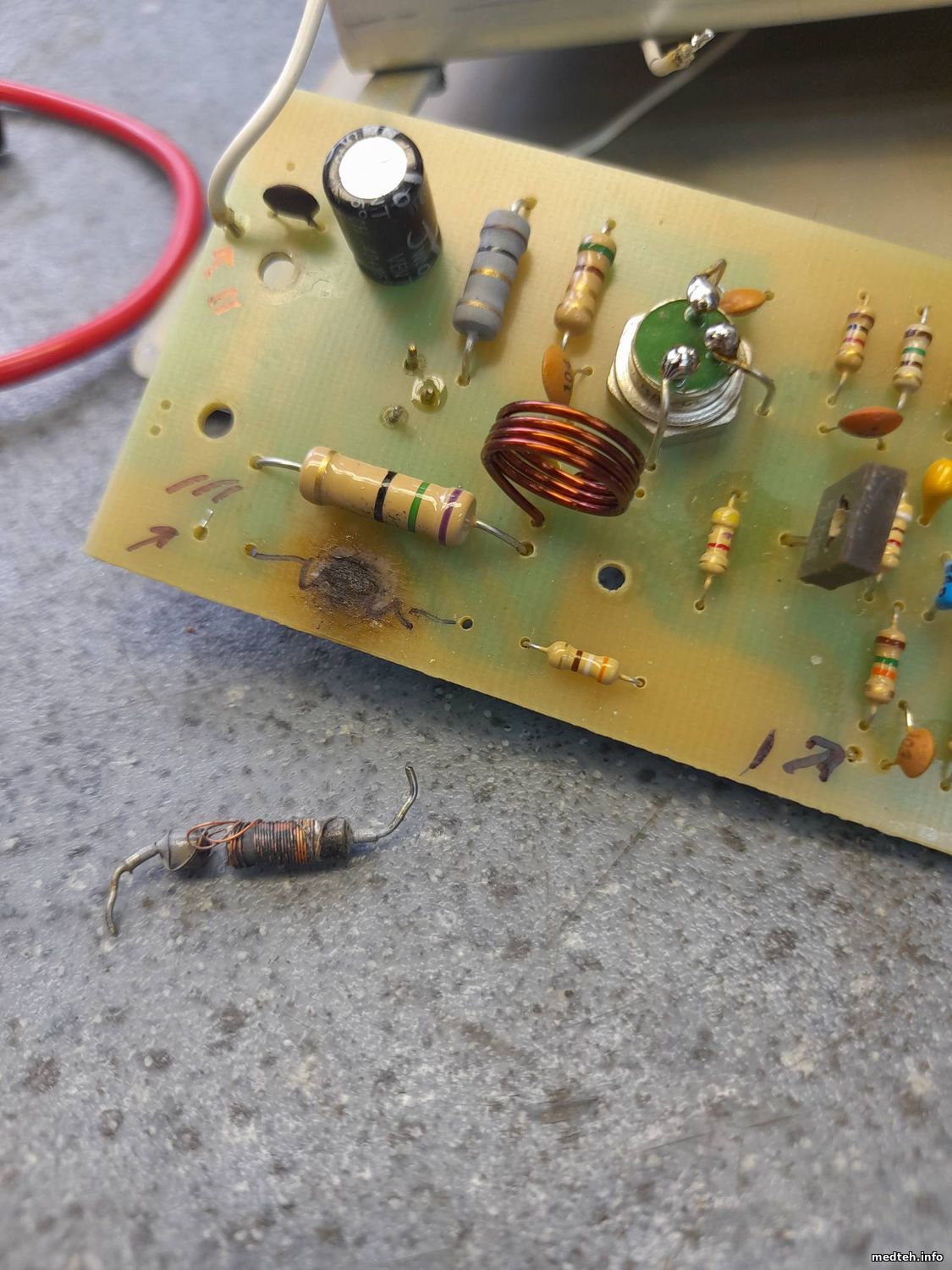

Господа! помогите определить номинал резистора в базовой цепи выходного транзистора с2078. у меня он 380 Ом, правильно? Транзистор сгорел и горит второй, вместе с резистором в цепи эмиттера (1 Ом?).

ntvДата: Понедельник, 10.Мар.2014, 13:51 | Сообщение # 12
Стажер
У вас сообщений: 17
инженер по мед. оборудованию
На заявках
Российская Федерация

Ростов-на-Дону
am15:В эмиттере 2SC2078 стоит R13-1 Ом, 1 Вт; в цепи его базы стоит R8-1 кОм, 0,25 Вт(по схеме эл.)

ntvДата: Понедельник, 10.Мар.2014, 14:17 | Сообщение # 13
Стажер
У вас сообщений: 17
инженер по мед. оборудованию
На заявках
Российская Федерация

Ростов-на-Дону
По тех. данным лампа ВРМ-1 имеет продолжительность горения 500 часов (это 3 месяца работы, по минимуму).А у нас работают годами.Как-то сермяжно,не цивильно.Может менять почаще надо?
Вопрос: может-ли подсевшая лампа приводить к пробою Э-Б оконечного транзистора (при этом сгорает 1 Ом в эмиттере)?
Ещё засада-сгорает оконечный при измерениях осциллографом в предыдущих каскадах.
Другая досада-резонанс и свечение настраивается только при открытом корпусе, при этом подстроечный конд-р на самом минимуме.
Схема отличается от приведённой в разделе: отсутствуют VD1,L2 и каскад на VT5,VT6. Это самый лучший вариант схемы, или ещё недоусовершенствованный?


Сообщение отредактировал ntv - Понедельник, 10.Мар.2014, 17:14

Alex_UssRДата: Среда, 03.Авг.2016, 16:09 | Сообщение # 14
У вас сообщений: 480
Электромеханик
На заявках
Беларусь

Барановичи
ссылка на схему битая...
Принесли такой же - без ламповый. Концы провода заделал (оторвали гады). Зажигается после встряски (после регулировки мелкого подстроченика - после легонького встряхивания). Само не разгорается.

Куда копать?

Tolik1939Дата: Вторник, 19.Июн.2018, 15:15 | Сообщение # 15
Заглянувший
У вас сообщений: 1
На пенсии
На заявках
Украина

Черновцы
БОП-01/27-НанЭМА
Подскажите данные по трансформатору питания.
Кто то перематывал первичку и видимо намотал на глаз.
Сколько должно быть вольт после диодного моста?

maximum-rukzak3Дата: Понедельник, 02.Июл.2018, 13:53 | Сообщение # 16
Стажер
У вас сообщений: 9
инженер
На заявках
Российская Федерация

Белгород
Переменное напряжение на выходе трансформатора 21В.
После диодного моста 26В.
Напряжения замерялись без выходного генератора( в связи с его отсутствием).
И еще нашлась схема на него. Брал предположительно из хранилища, но сейчас ссылка в хранилище не работает.
3630507.rar(1010.3 Kb)


ИзВиНиТе За НеРоВнЫй ПоЧеРк

Сообщение отредактировал maximum-rukzak3 - Понедельник, 02.Июл.2018, 14:44

alex2104Дата: Понедельник, 17.Сен.2018, 14:26 | Сообщение # 17
Участник
У вас сообщений: 57
инженер
На заявках
Российская Федерация

Звенигород

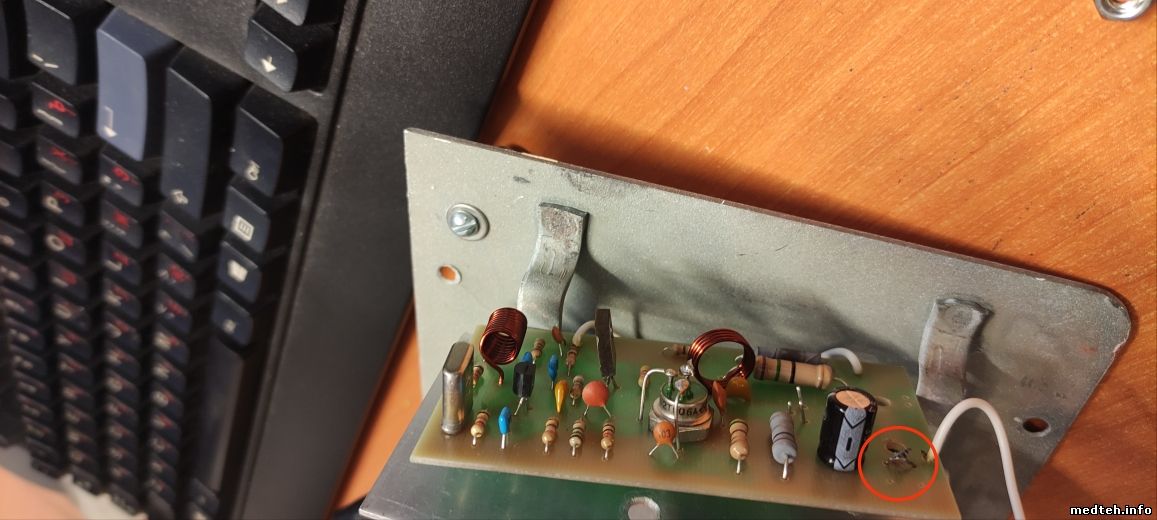

Тоже проблема с БОП-01/27 -Нан ЭМА . Оторвалась центральная жила на держателе лампы. После пайки с небольшим обрезанием кабеля лампа не горит. Схема из сообщения выше не подходит, у меня на выходе генератора 2SC2078 стоит. Неужели длина кабеля такая критичная? А там 75 или 50-омный кабель?

Сообщение отредактировал alex2104 - Понедельник, 17.Сен.2018, 15:49

пиритДата: Четверг, 10.Янв.2019, 17:25 | Сообщение # 18
Заглянувший
У вас сообщений: 1
медтехник
На заявках
Беларусь

Москва
Доброго всем дня!
Хочу починить БОП-01\27.
Переломилась центральная жила в кабеле на выходе из рукоятки лампы. Жилка-многожилка, но как я понял из форума - имеет значение длина кабеля? Ил не имеет? Чем заменить кабель? Какое его сопротивление - 75 или 50 ОМ? Кто нибудь возрождал сей аппарат к жизни?
(Заранее оговорюсь, что неисправен только кабель)

nord200870Дата: Пятница, 31.Май.2019, 03:08 | Сообщение # 19
Стажер
У вас сообщений: 6
медтехник
На заявках
Российская Федерация

южно-сахалинск
Друзья, ну помогите мне скачать схему. Очень нужна! Ссылка не работает.
Лампа зажигается после встряски.
Со схемой решено спасибо.
Вопрос кто знает куда рыть не включается лампа только через встряхивание


Сообщение отредактировал nord200870 - Пятница, 31.Май.2019, 08:55

bsp1963Дата: Пятница, 31.Май.2019, 03:08 | Сообщение # 20
Заглянувший
У вас сообщений: 2
медтехник
На заявках
Российская Федерация

Саянск Иркутская область
У меня такая же проблема с БОП-01/27. Менял кабель лампу с БОП-4 разгорается плохо разве что гаснуть перестала во время работы. :blush:

babysh-mДата: Пятница, 31.Май.2019, 03:08 | Сообщение # 21
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (bsp1963)
разгорается плохо
а подробнее, что значит плохо?

bsp1963Дата: Пятница, 31.Май.2019, 03:09 | Сообщение # 22
Заглянувший
У вас сообщений: 2
медтехник
На заявках
Российская Федерация

Саянск Иркутская область
Лампу надо тряхнуть, иногда несколько раз, бывает вообще не загорается

babysh-mДата: Пятница, 31.Май.2019, 03:09 | Сообщение # 23
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
bsp1963, внимательнее просмотри плотность всех разъемов в держателе и верхний прижим.

Evgeniy_NIKДата: Пятница, 31.Май.2019, 03:09 | Сообщение # 24
Заглянувший
У вас сообщений: 1
техник
На заявках
Российская Федерация

Михайловка
Зравствуйте, у меня возникла проблема с БОП 01/27 лампа сначала вообще не загоралась, щас сделал загораться стала т удара biggrin но горит примерно минуту, максимум 2 и гаснет при последующих ударах лампа, то горит, то мерцает, что делать уже незнаю может дело в самой лампе? все контакты почистил провода пропаял результаты всё те же....

Alex_UssRДата: Пятница, 31.Май.2019, 03:09 | Сообщение # 25
У вас сообщений: 480
Электромеханик
На заявках
Беларусь

Барановичи
кабель мб прозвонить на обрывы или подкрутить частоту

MillipДата: Пятница, 31.Май.2019, 03:09 | Сообщение # 26
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация

ХМАО
Разговаривал с главным инженером новоаннинского завода ЭМА. Сказал, что длина кабеля строго 87 см, ни больше, ни меньше. Прибор БОП-1/27. Тусклое свечение лампы, иногда вообще не хочет загораться. Кабель РК75. Буду пробовать blush

babysh-mДата: Пятница, 31.Май.2019, 03:09 | Сообщение # 27
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Millip, Ну если инженер тебе сказал что 87см точно, тогда он должен был открыть тайну марки примененного кабеля РК75....... (после 4 знака она и пишется).

reneДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 28
Участник
У вас сообщений: 47
инженер
На заявках
Латвия

Юрмала
babysh-m, интересно, почему в аппарате "ЛУЧ" оговаривается длина кабеля в инструкции по эксплуатации, а в данном сл. нигде не упоминается (тем паче так точно в 870 мм)?
Абсолютно прав в своем сообщ. Semjenych, при вводе в эксплуатацию, долго лежавшую лампу или долго не испльзованный аппарат, лампу надо подвергнуть воздействию, приводящему к превращению конденсата ртути в пары, иначе лавинообразного процесса в колбе не произойдёт.
Кажется такие глупости ... Элементарные процессы огвариваем здесь, но это надо людям с "новым образованием", начинающим якобы "инженерам" ...


Сообщение отредактировал rene - Пятница, 19.Апр.2013, 15:33

МихалычДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 29
Стажер
У вас сообщений: 8
электромеханик
На заявках
Российская Федерация

На самом деле резонанса в выходном контуре у этого аппарата можно на практике достичь только за счет волновых параметров соеденительного кабеля. Надо помнить что при 27МГц длина волны около 1,1М.

YurkevichДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 30
У вас сообщений: 562
инженер-наладчик
На заявках
Российская Федерация

выборг
Михалыч На 27 МГц длина волны порядка 10м.

babysh-mДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 31
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
rene, Единственным объяснением определенной длины волны может быть только настройка по КСВ (коэффициент стоячей волны). Если это так, то обязательно указывать марку кабеля, так как разные кабели имеют разную погонную емкость, потери и т.д.

Вячеслав-ВоронежДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 32
У вас сообщений: 123
инженер-конструктор-програмист-техн
На заявках
Российская Федерация

Воронеж
babysh-m, в данном случае апп. работает на частоте 27.12 МГЦ или 11 метровый диапазон.
Линии связи (коаксиальная или двух проводная) короче 1/4 длинны волны, будет работать как трансформатор,
именно этим способом изготовитель согласовал , выходное сопротивление генератора, с входным сопротивлением излучателя . Естественно кабели с волновым сопротивлением 50 или 75 или 150....будут показывать разные результаты, при одинаковой длине - они обладают разными погонным сопротивлением...
коэффициентом укорочения (длинны волны в кабеле).
Короче, чтоб горело! Необходимо наличие уровня поля мощностью достаточной для горения (и РЕЗОНАНС), Semjenych, ПРАВИЛЬНО указал, газовую среду, способную светиться.

Проверить и активизировать состояние газовых трубок, горелок для УФ излучения, трубок дарвансализаторов.... можно поместив оную в СВЧ печь НО КРАТКОВРЕМЕННО! "светится" выключил.
Ну а "БОП 1-27" - за поведение прозвали "легкий шлепок по попке младенца".......

YurkevichДата: Пятница, 31.Май.2019, 03:10 | Сообщение # 33
У вас сообщений: 562
инженер-наладчик
На заявках
Российская Федерация

выборг
БОП-01/27 существует с разными схемами. Попадались: с двухтактным усилителем мощности- на второй плате 2 транзистора КТ921, при ремонте приходилось подбирать их в пару по параметрам (при этом разработчики умудрились не использовать задание рабочей точки в состоянии покоя). были схемы с однотактным УМ на отдельной плате - приходилось подстраивать режим по постоянному току
была неисправность подстроечного конденсатора (замыкание пластин), подключенного параллельно выходному кабелю. К возможным причинам перегрузки (перегрев диодов выпрямителя, транзистора) также может приводить грязь в "головке" облучателя и в разьеме. (было в детской больнице - "мелкие" с соплями и внутри разьема аж хлюпало)

tearaДата: Четверг, 27.Фев.2020, 11:39 | Сообщение # 34
Заглянувший
У вас сообщений: 1
Радиотехника
На заявках
Российская Федерация

Москва
Хочу сказать Спасибо пользователю Millip.
http://www.medteh.info/forum/34-2054-110596-16-1559261388
Потребовался ремонт аппарата БОП-01/27.
Вырвали кабель из облучателя. При попытке перезаделать кабель ничего не вышло. Лампа не зажглась. Вычитал, что важна длина кабеля в 87 см. Кабель, который был оборван уже был короче сантиметров этак на 10.
Нашел на радиорынке РК75 многожильный. Точную маркировку не помню. Отрезал чуть больше (89 см) и начал подгонять длину.
Так и не понял откуда и до куда мерять длину кабеля. То ли по центральной жиле, но ведь часть жилы в 1.5-2 см оголена и припаивается к разъёму в держателе облучателя. С другой стороны 1-1.5 см оголена и припаивается к катушке иначе никак. ХЗ как отмерять. Попробовал покрутить воздушный конденсатор и лампа зажглась! А до этого лампа могла загореться только 1 раз.
Не знаю как насчёт спектра излучения. Мерить нечем было. Как-то так.
Когда перезаделывал кабель - так и не смог вырвать коаксиал. Не знаю как умудрились оторвать. Может быть его крутанули пару оборотов.

Форум медтехников » Медицинское оборудование (тех. разделы) » Физиотерапевтическое оборудование. » Облучатель БОП-01/27-НанЭМА (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 1
  • 1
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. ИБП Liebert NX 40 kVa[soldatko (25.Май.2020)]
2. Нужна информация о ли...[dhzmsk (25.Май.2020)]
3. Основы лучевой терапи...[dhzmsk (25.Май.2020)]
4. ИВЛ "Авента-М&qu...[МВР (25.Май.2020)]
5. Анализатор электролит...[віктор64 (25.Май.2020)]
6. УЗИ фирмы Medison - в...[vponomarev (25.Май.2020)]
7. Печь муфельная Аверон[Оригами (25.Май.2020)]
8. Авторефрактокератомет...[el048 (25.Май.2020)]
9. Технические аспекты г...[magoga (25.Май.2020)]
1. Курсы лазерной эпиляц...[25.Май.2020]
2. Maquet_Servo_Air[04.Май.2020]
3. Maquet_Servo_Air[04.Май.2020]
4. Проект Таймера для Де...[28.Апр.2020]
5. Allura Xper FD20[20.Апр.2020]
6. абсолют[16.Апр.2020]
7. Таймер для "Деза...[05.Апр.2020]
8. Melag 23 Autoclave - ...[25.Фев.2020]
9. Melag_Vacu-23-31_-_Fa...[25.Фев.2020]
10. Vegasys service manua...[21.Фев.2020]
1. Vin[25.Май.2020]
2. dhzmsk[25.Май.2020]
3. radio[25.Май.2020]
4. iad[25.Май.2020]
5. марина88[24.Май.2020]
6. galyamova[24.Май.2020]
7. Artembi[24.Май.2020]
8. osyrotko[24.Май.2020]
9. murrman[23.Май.2020]
10. lexa-bel[23.Май.2020]
МастерБаку[545]
Serg74[156]
Yulana34[128]
Dimitrius[128]
РОМУЛ[115]
генаf[112]
naves[111]
madmac[108]
astra[99]
begun_a[93]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
