Chirana CH 660
anatol_mocanДата: Вторник, 06.Фев.2018, 18:39 | Сообщение # 1
Стажер
У вас сообщений: 7
inginer
На заявках
Молдова

chishinau
дорогие коллеги.
ктото когда-либо устанавливал электрический микромотор CH 660 Chirana
может ли кто-нибудь помочь мне с помощью схемы установки. Я хочу установить его в другой установке, а не в Chirana.

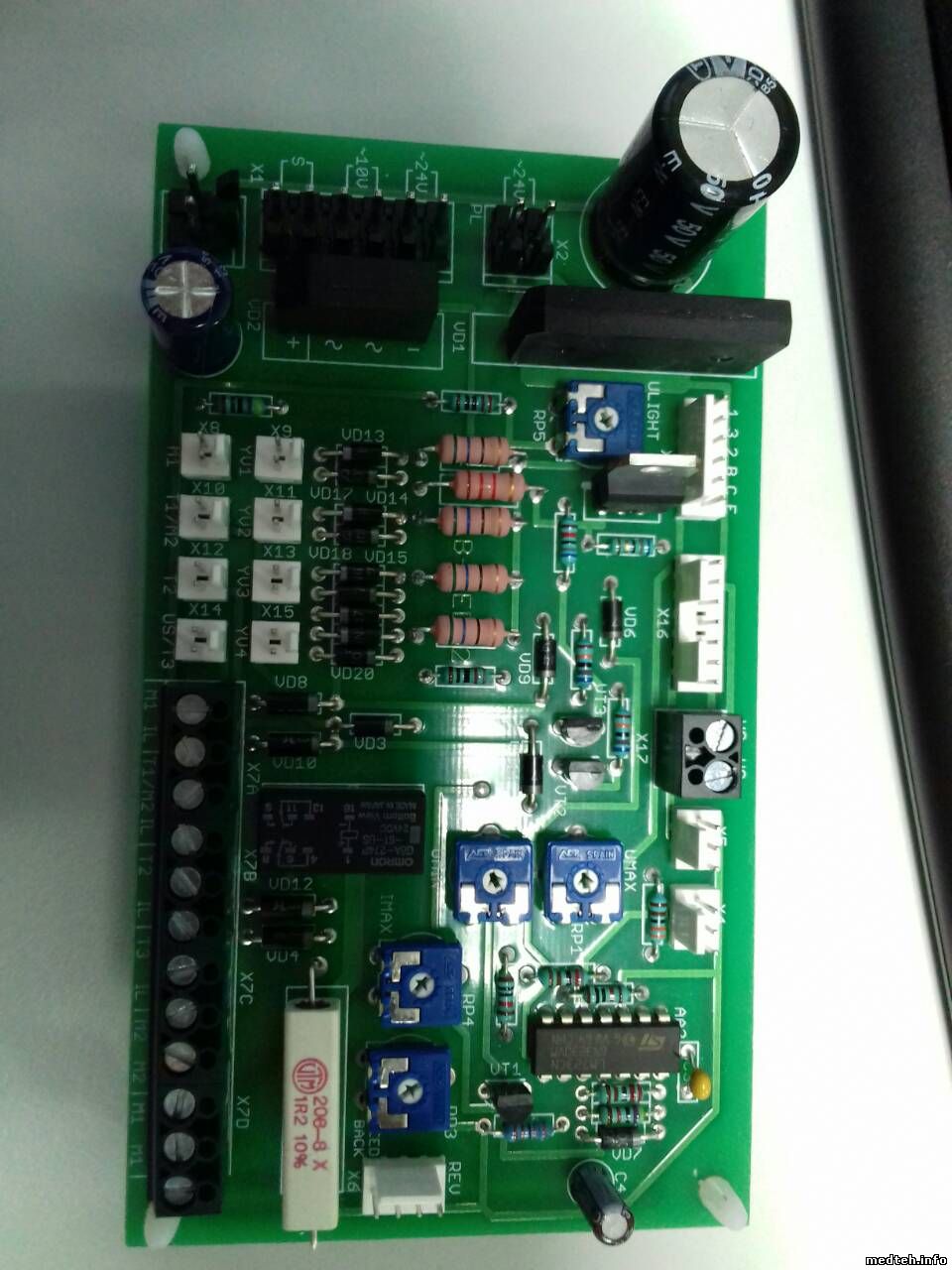

это его схема

Yulana34Дата: Вторник, 06.Фев.2018, 18:47 | Сообщение # 2
Медтехник
У вас сообщений: 1736
инженер
На заявках
Российская Федерация

Волгоград
anatol_mocan,
А зачем такой огород? Вам для этой платы еще необходимо выходной транзистор и схема управления (плата).
[p.s.] Схемы установок лежат в хранилище.


Сообщение отредактировал Yulana34 - Вторник, 06.Фев.2018, 18:49

serg006Дата: Вторник, 06.Фев.2018, 20:34 | Сообщение # 3
Техник
У вас сообщений: 383
стомтология
На заявках
Российская Федерация

сургут
т е ты хочешь снять мотор и установить в другую установку ?....
самый простой вариант - покупаешь в радиомагазине плату ,только смотри что б она на входное напряжение была больше чем 24*1.44
выводишь отдельно резистор оборотов и переключатель для реверса

andrukaДата: Среда, 07.Фев.2018, 21:31 | Сообщение # 4
Завсегдатай
У вас сообщений: 275
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата anatol_mocan ()
дорогие коллеги.
ктото когда-либо устанавливал электрический микромотор CH 660 Chirana
может ли кто-нибудь помочь мне с помощью схемы установки. Я хочу установить его в другой установке, а не в Chirana.
это его схема

Это плата столика врача от Chirana Smile M02
Могу скинуть её схему. В принципе подрубаешь питание 10VAС, 24VAC
+ концевики выбора инструмента
+ микрик педали
+ внешний 3/2 э/м клапан воздуха для гребенки
+ гребенку на 3 канала (воздух охл., воздух спрея, вода спрея)
+ внешний транзисторы TIP142
+ (если подсветка нужна) линейный стабилизатор напряжения LM317.
+ внешний потенциометр на 10к
+ шланг для мотора CH660
+ внешнюю кнопку переключатель реверса
... и все заработает.

Технические данные Электродвигатель Ch 660
Напряжение микродвигателя - не менее 5 В пост.
не более 26 В пост.
Крутящий момент микродвигателя - 35 мНм
Обороты микродвигателя - не более 40 000 мин-1
Направление хода микродвигателя
(выборочное) - правый/левый
Вид эксплуатации - 2,5 мин. ход
7,5 мин. покой
Выход воздуха из наконечника
микродвигателя - 6 – 10 л.мин-1
Охлаждающий воздух микродвигателя - 28 л.мин-1


Сообщение отредактировал andruka - Среда, 07.Фев.2018, 22:08

МастерБакуДата: Среда, 07.Фев.2018, 22:35 | Сообщение # 5
У вас сообщений: 10260
инженер
На заявках
Азербайджан

Баку
Цитата andruka ()
Вид эксплуатации - 2,5 мин. ход
7,5 мин. покой
это очень сложно вбить доктуру в мозги .
Цитата andruka ()
Выход воздуха из наконечника
микродвигателя - 6 – 10 л.мин-1
далеко не все наконечники так умеют .
shok

dima1638Дата: Четверг, 08.Фев.2018, 11:35 | Сообщение # 6
Участник
У вас сообщений: 88
врач
На заявках
Российская Федерация

Подольск
Цитата МастерБаку ()
это очень сложно вбить доктуру в мозги .


К сожалению, не говорят , умышленно похоже... Сколько проживет такой мотор при попадании масла( нижняя подача unknown ) Т.к. через неск месяцев попер характерный запах маслоугольной поджарки...сбоев хода нет. На др работе чищу периодически, здесь есть техник, не лезу в его сферу.Говорю, но unknown

dima1638Дата: Четверг, 08.Фев.2018, 11:37 | Сообщение # 7
Участник
У вас сообщений: 88
врач
На заявках
Российская Федерация

Подольск
сразу подчеркну- зуботехн вещи делаю на бесколлект портативке, мотор на установке работает в большинстве с повышайкой

МастерБакуДата: Четверг, 08.Фев.2018, 13:40 | Сообщение # 8
У вас сообщений: 10260
инженер
На заявках
Азербайджан

Баку
Цитата dima1638 ()
Сколько проживет такой мотор при попадании масла( нижняя подача ) Т.к. через неск месяцев попер характерный запах маслоугольной поджарки
уже мало осталось . а наконечники надо правильно смазывать .
Цитата dima1638 ()
не говорят , умышленно похоже
инструкции читать надо .
Цитата dima1638 ()
мотор на установке работает в большинстве с повышайкой
повышайка на коллекторном движке - это жесть .


Сообщение отредактировал МастерБаку - Четверг, 08.Фев.2018, 13:45

miha01Дата: Четверг, 08.Фев.2018, 14:09 | Сообщение # 9
Техник
У вас сообщений: 325
инженер
На заявках
Российская Федерация

ярославль
Цитата МастерБаку ()
повышайка на коллекторном движке - это жесть .


Никакой жести. Прекрасно работают на коллекторных моторах. Мотор должен быть мощным, а плата с эффективной обратной связью.

МастерБакуДата: Четверг, 08.Фев.2018, 14:21 | Сообщение # 10
У вас сообщений: 10260
инженер
На заявках
Азербайджан

Баку
Цитата miha01 ()
Прекрасно работают на коллекторных моторах
крутится , не спорю . но работать этим -

miha01Дата: Четверг, 08.Фев.2018, 15:29 | Сообщение # 11
Техник
У вас сообщений: 325
инженер
На заявках
Российская Федерация

ярославль
У меня 5 клиник своих. Во всех стоят Бинейровские и Словацкие моторы. И ортопеды работают ими постоянно. Работают!!! yes Ни один еще не пожаловался. Я знаю клиники, где на Австрийских пневматических работают. Удивительно, конечно, но они тоже не жалуются biggrin

МастерБакуДата: Четверг, 08.Фев.2018, 16:06 | Сообщение # 12
У вас сообщений: 10260
инженер
На заявках
Азербайджан

Баку
они не работали на безщёточных , потому и не жалуются .

anatol_mocanДата: Пятница, 09.Фев.2018, 17:10 | Сообщение # 13
Стажер
У вас сообщений: 7
inginer
На заявках
Молдова

chishinau
Цитата serg006 ()
Это плата столика врача от Chirana Smile M02
Могу скинуть её схему. В принципе подрубаешь питание 10VAС, 24VAC
+ концевики выбора инструмента
+ микрик педали
+ внешний 3/2 э/м клапан воздуха для гребенки
+ гребенку на 3 канала (воздух охл., воздух спрея, вода спрея)
+ внешний транзисторы TIP142
+ (если подсветка нужна) линейный стабилизатор напряжения LM317.
+ внешний потенциометр на 10к
+ шланг для мотора CH660
+ внешнюю кнопку переключатель реверса
... и все заработает.


в основном что-то я понимаю, где и как подключиться, но остальные, пожалуйста, помогите мне. Я прикрепляю фотографии к соединению

+ концевики выбора инструмента(это соединение номер 2)
+ микрик педали (У меня нет информации, где она находится на схеме)
+ внешний 3/2 э/м клапан воздуха для гребенки (это не проблема. могут быть подключены)
+ гребенку на 3 канала (воздух охл., воздух спрея, вода спрея) (что вы имеете в виду?)
+ внешний транзисторы TIP142 (зачем нужен этот транзистор и как его подключать?)
+ (если подсветка нужна) линейный стабилизатор напряжения LM317. не нужна
+ внешний потенциометр на 10к
+ шланг для мотора CH660 (есть весь набор, схема управления и шланг.) шланг имеет 4 соединения: (2 красных и 2 черных)
+ внешнюю кнопку переключатель реверса (где подключить эту кнопку?)

anatol_mocanДата: Пятница, 09.Фев.2018, 17:13 | Сообщение # 14
Стажер
У вас сообщений: 7
inginer
На заявках
Молдова

chishinau
это схема

Yulana34Дата: Пятница, 09.Фев.2018, 19:00 | Сообщение # 15
Медтехник
У вас сообщений: 1736
инженер
На заявках
Российская Федерация

Волгоград
Цитата anatol_mocan ()
+ концевики выбора инструмента(это соединение номер 2)+ микрик педали (У меня нет информации, где она находится на схеме)+ внешний 3/2 э/м клапан воздуха для гребенки (это не проблема. могут быть подключены)+ гребенку на 3 канала (воздух охл., воздух спрея, вода спрея) (что вы имеете в виду?)+ внешний транзисторы TIP142 (зачем нужен этот транзистор и как его подключать?)+ (если подсветка нужна) линейный стабилизатор напряжения LM317. не нужна+ внешний потенциометр на 10к+ шланг для мотора CH660 (есть весь набор, схема управления и шланг.) шланг имеет 4 соединения: (2 красных и 2 черных)+ внешнюю кнопку переключатель реверса (где подключить эту кнопку?)


А может все таки попытаться скачать с хранилища мануал? Тем более что вам обозначили конкретно, что качать?
Smile mini 02

bektyishДата: Пятница, 09.Фев.2018, 19:42 | Сообщение # 16
Передовик
У вас сообщений: 917
инженер по медоборудованию
На заявках
Российская Федерация

Челябинск
anatol_mocan, если заводом изготовителем не предусмотрена установкам микромотора Chirana CH 660 - то всё это "КОЛХОЗИНГ" - за всё , отвечаете ВЫ

Yulana34Дата: Пятница, 09.Фев.2018, 20:27 | Сообщение # 17
Медтехник
У вас сообщений: 1736
инженер
На заявках
Российская Федерация

Волгоград
Цитата bektyish ()
anatol_mocan, если заводом изготовителем не предусмотрена установкам микромотора Chirana CH 660 - то всё это "КОЛХОЗИНГ"


Если вы читали все это сначала, то должны были понять, что ему

Цитата bektyish ()
за всё , отвечаете ВЫ


это абсолютно фиолетово.

art-i-kДата: Суббота, 10.Фев.2018, 11:40 | Сообщение # 18
Передовик
У вас сообщений: 1069
стоматология во всех её проявлениях
На заявках
Украина

Полтава
Извините меня за тупость, но я ничего не понял unknown
Цитата anatol_mocan ()
хочу установить его в другой установке, а не в Chirana.

но в то же время выкладывается фото
Цитата andruka ()
плата столика врача от Chirana Smile M02
, хотя было бы логичнее выложить фото
Цитата anatol_mocan ()
другой установке

И апогеем на разрыв мозга:
Цитата anatol_mocan ()

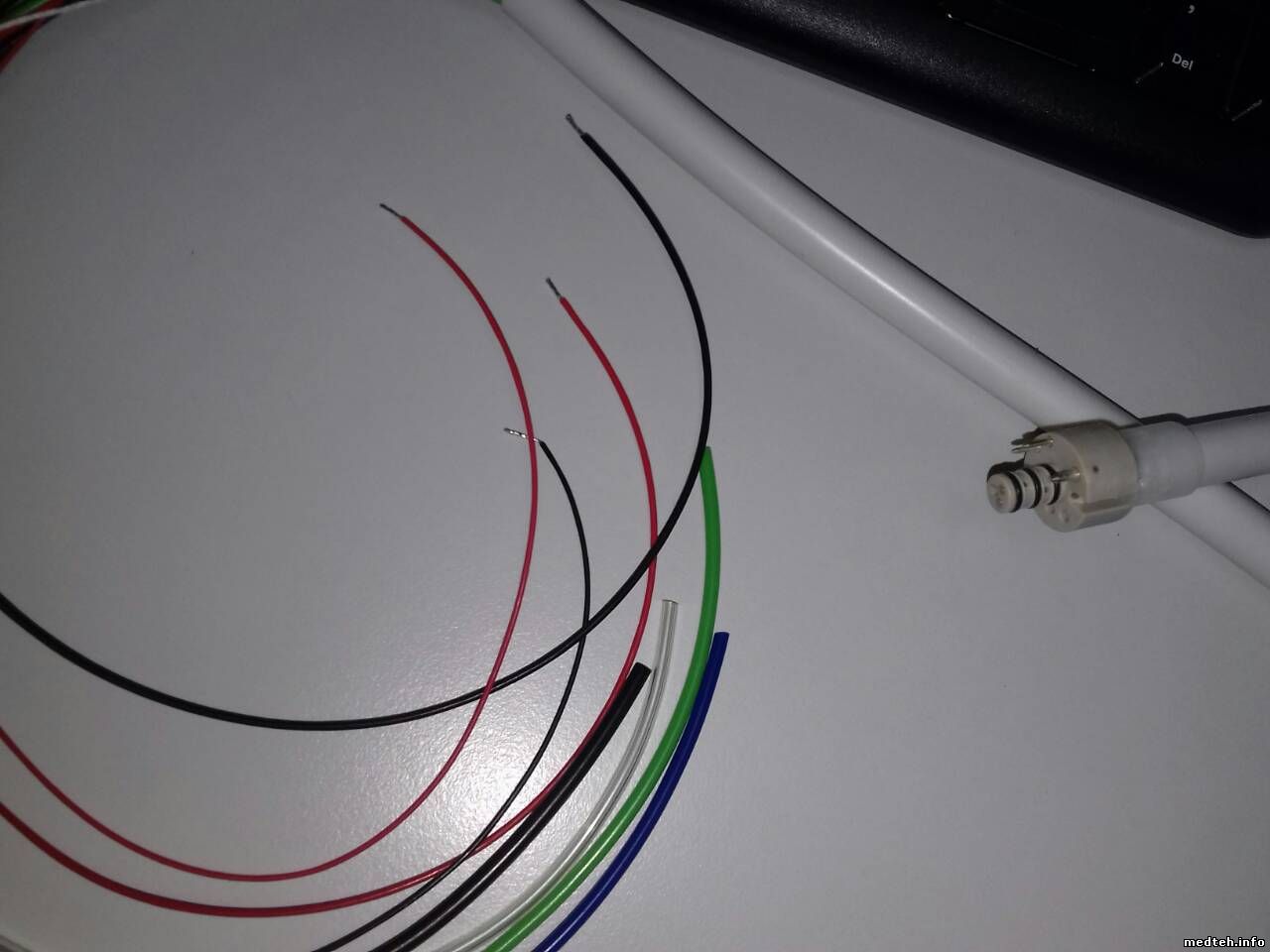

есть весь набор, схема управления и шланг.) шланг имеет 4 соединения: (2 красных и 2 черных)

Цитата anatol_mocan ()

Цитата anatol_mocan ()

Я только один разучился понимать молдавский юмор?

Yulana34Дата: Суббота, 10.Фев.2018, 13:28 | Сообщение # 19
Медтехник
У вас сообщений: 1736
инженер
На заявках
Российская Федерация

Волгоград
Цитата art-i-k ()
Я только один разучился понимать молдавский юмор?

Это не Юмор, это суровая реальность.
shok shok shok

bektyishДата: Суббота, 10.Фев.2018, 14:53 | Сообщение # 20
Передовик
У вас сообщений: 917
инженер по медоборудованию
На заявках
Российская Федерация

Челябинск
Не факт что в установке поместится плата управления и выходные транзисторы с радиаторами . Мотор должен куда то вставляться , плюс регулировка скорости и тд . Насколько я понял - в наличии только плата и провод - мотор надо будет докупать - может проще купить встраиваемый мотор с платой управления подешевле от другого производителя . Названия установки , куда будет установлен мотор не объявлялось .

dima1638Дата: Воскресенье, 11.Фев.2018, 21:31 | Сообщение # 21
Участник
У вас сообщений: 88
врач
На заявках
Российская Федерация

Подольск
Цитата МастерБаку ()
инструкции читать надо
-ну так мне мотор не с коробкой достался, а установленный.Найти можно все, а надо ли, вот вопрос...
Цитата МастерБаку ()
повышайка на коллекторном движке - это жесть
Жесть для щеток? на planmece compakt вроде mc 2 был щеточный... на бесколлекторе не работал повышайкой...
Цитата miha01 ()
плата с эффективной обратной связью
да, обратная связь нужна... но на табуретке от херадента такого нет. на наличествующей табуретке...

dima1638Дата: Воскресенье, 11.Фев.2018, 21:36 | Сообщение # 22
Участник
У вас сообщений: 88
врач
На заявках
Российская Федерация

Подольск
а так конечно... ну экономия на коллекторе -это только в начале, преимуществ никаких... У техника бесколлектор больше восьми лет- пилит каждый день металл... Да, он мощнее, но и нагрузки там другие.

МастерБакуДата: Воскресенье, 11.Фев.2018, 22:31 | Сообщение # 23
У вас сообщений: 10260
инженер
На заявках
Азербайджан

Баку
Цитата dima1638 ()
Жесть для щеток?
для врача .
Цитата dima1638 ()
преимуществ никаких.
rofl

andrukaДата: Понедельник, 12.Фев.2018, 12:21 | Сообщение # 24
Завсегдатай
У вас сообщений: 275
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата anatol_mocan ()
в основном что-то я понимаю, где и как подключиться, но остальные, пожалуйста, помогите мне. Я прикрепляю фотографии к соединению


сервисная М02

Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » Chirana CH 660
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Куплю списанный тоном...[5saleru (23.Фев.2018)]
2. Электрон ФЦ- 01 Пробл...[edkdc (23.Фев.2018)]
3. Ремонт стоматологичес...[art-i-k (23.Фев.2018)]
4. Нет вентиляции, пишет...[Dos1984 (23.Фев.2018)]
5. ChemWell Combo не про...[Bolatbek91 (23.Фев.2018)]
6. ПРЯМЫЕ и УГЛОВЫЕ НАКО...[МастерБаку (22.Фев.2018)]
7. Палатный рентгенаппар...[bratmed (22.Фев.2018)]
8. Стоматустановки Fedes...[МастерБаку (22.Фев.2018)]
9. ITALRAY CLINOMAT[Alex70tt (22.Фев.2018)]
1. ГК100-3 NEW(контролле...[16.Фев.2018]
2. Сервис мануал и руков...[05.Фев.2018]
3. Helios x-ray user[30.Янв.2018]
4. Helios x-ray service[30.Янв.2018]
5. Helios x-ray[30.Янв.2018]
6. Проявочная машина Ste...[23.Янв.2018]
7. Aloka SSD-500 UM[16.Янв.2018]
8. Билирубинометр СОЛАР[06.Янв.2018]
9. PV1251 нов[06.Янв.2018]
10. PV1251 стар[06.Янв.2018]
1. Tioventr[23.Фев.2018]
2. kul1982[23.Фев.2018]
3. 4udo_v[22.Фев.2018]
4. Mixxxa347[22.Фев.2018]
5. wallstaedt[22.Фев.2018]
6. tech1[22.Фев.2018]
7. Vladq[22.Фев.2018]
8. avtodig[22.Фев.2018]
9. fuadik[22.Фев.2018]
10. mrwiner[22.Фев.2018]
МастерБаку[425]
Serg74[144]
Dimitrius[123]
генаf[112]
Yulana34[108]
madmac[98]
РОМУЛ[92]
naves[86]
rozzi70[82]
big[82]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2018
