NSK Ti-Max M40B Led
levschaДата: Среда, 26.Июн.2013, 16:31 | Сообщение # 1
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
коллеги,есть безколлекторный мотор NSK Ti-Max M40B Led под разъем 4VLM родная плата управления дороговата,есть альтернатива подключить его к медторговской плате,но нужны характеристики по максимальному току и схема подключения к плате и блоку фиброптики,если есть какая информация просьба поделиться

bektyishДата: Среда, 26.Июн.2013, 20:14 | Сообщение # 2
Передовик
У вас сообщений: 832
инженер по медоборудованию
На заявках
Российская Федерация

Челябинск
пишут что - "Простое подключение к шлангам Bien Air® MC3®. Уточните возможность установки перед покупкой. "

levschaДата: Среда, 26.Июн.2013, 20:46 | Сообщение # 3
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (bektyish)
пишут что - "Простое подключение к шлангам Bien Air® MC3

конечно простое,разъемы то одинаковые,только МС3 коллекторный мотор,а NSK Ti-Max M40B Led безколлекторный и проблема не мотор на шланг одеть.а правильно подключить шланг.


Сообщение отредактировал levscha - Среда, 26.Июн.2013, 20:49

PaukДата: Четверг, 27.Июн.2013, 01:50 | Сообщение # 4
Стажер
У вас сообщений: 33
Разбираюсь
На заявках
Украина

Житомир
Этот мотор NSK обычный коллекторный , обратите внимание на то , что в шланге для подключения всего четыре провода,два для подсветки , два для мотора , распиновка как у МС3. ( у безколлекторных моторов проводов как то побольше biggrin )

levschaДата: Четверг, 27.Июн.2013, 06:10 | Сообщение # 5
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (Pauk)
Этот мотор NSK обычный коллекторный , обратите внимание на то , что в шланге для подключения всего четыре провода,два для подсветки , два для мотора , распиновка как у МС3. ( у безколлекторных моторов проводов как то побольше

пост №2 в инструкции же написано мотор без щеточный unknown три конца идет на мотор один из которых одновременно идет и на подсветку и 4 конец подсветка,Воронежский мотор подключен по типу трехфазного двигателя звездой,покрайней мере мне так объяснил воронежский инженер.


Сообщение отредактировал levscha - Четверг, 27.Июн.2013, 06:15

astraДата: Четверг, 27.Июн.2013, 09:49 | Сообщение # 6
Завсегдатай
У вас сообщений: 266
техник
На заявках
Российская Федерация

---
Цитата (levscha)
пост №2 в инструкции же написано мотор без щеточный
не вижу где?
Судя по заявленным оборотам (от 60) он щеточный.


Сообщение отредактировал astra - Четверг, 27.Июн.2013, 10:01

FF2FДата: Четверг, 27.Июн.2013, 09:51 | Сообщение # 7
У вас сообщений: 397
стоматология
На заявках
Российская Федерация

Москва
Обычный коллекторный. Тот же TiM40, но под Bien Air шланг.
Поз. 10 - щётки


Сообщение отредактировал FF2F - Четверг, 27.Июн.2013, 09:55

levschaДата: Четверг, 27.Июн.2013, 15:01 | Сообщение # 8
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
а как вам это?

levschaДата: Четверг, 27.Июн.2013, 16:54 | Сообщение # 9
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Похоже у них на сайте неверная инвормация связывался сейчас с НСеллой,вот,что мне дали
Заходим на gmail.com
Вводим
логин: visitor.nsk@gmail.com
пароль: 4957717539

Наверху видим надпись «Диск», жмем на него. Слева нажимаем «доступные мне» и наслаждаемся доступом к сертам и инструкциям.16:49:58
а так деталировки я сюда закинул16:50:00
читайте16:50:04
наздоровье


Сообщение отредактировал levscha - Четверг, 27.Июн.2013, 16:55

andrukaДата: Четверг, 27.Июн.2013, 17:02 | Сообщение # 10
Завсегдатай
У вас сообщений: 270
инженер
На заявках
Российская Федерация

Санкт-Петербург
NSK Ti-Max M40B Led ---обычный коллекторный (щеточный) мотор!
"Микромотор M40В от NSK объединил в себе преимущества технологии бесщеточных моторов" не более чем рекламный слоган. Напрямую ведь не сказано что он бесщеточный, а лишь "объединил технологии", как мне сказали "вроде ошибки перевода".

А по шлангу 4VLM:
красный + мотор
черный - мотор
коричн. +LED
голубой -LED

levschaДата: Четверг, 27.Июн.2013, 17:03 | Сообщение # 11
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
есть блок управления Эскорт 2,от зуботехнического Марафона хочу использовать плату управления от него,интересно,как он себя будет чувствовать с ней?

astraДата: Четверг, 27.Июн.2013, 17:06 | Сообщение # 12
Завсегдатай
У вас сообщений: 266
техник
На заявках
Российская Федерация

---
Осмелюсь предположить, что это ошибка перевода.
Такая же брошюра с французского сайта. И вот перевод (M40 микромотор NSK включает в себя передовые технологии без сердечника двигателя.
Эта технология обеспечивает плавное использовании, гибкий, мощный крутящий момент и поколения
минимальное тепло, несмотря на компактный размер M40.)
Без коллекторный и без сердечника Не одно и тоже.


Сообщение отредактировал astra - Четверг, 27.Июн.2013, 17:18

levschaДата: Четверг, 27.Июн.2013, 17:10 | Сообщение # 13
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (astra)
Осмелюсь предположить, что это ошибка перевода.

так и есть,мотор щеточный

astraДата: Четверг, 27.Июн.2013, 17:12 | Сообщение # 14
Завсегдатай
У вас сообщений: 266
техник
На заявках
Российская Федерация

---

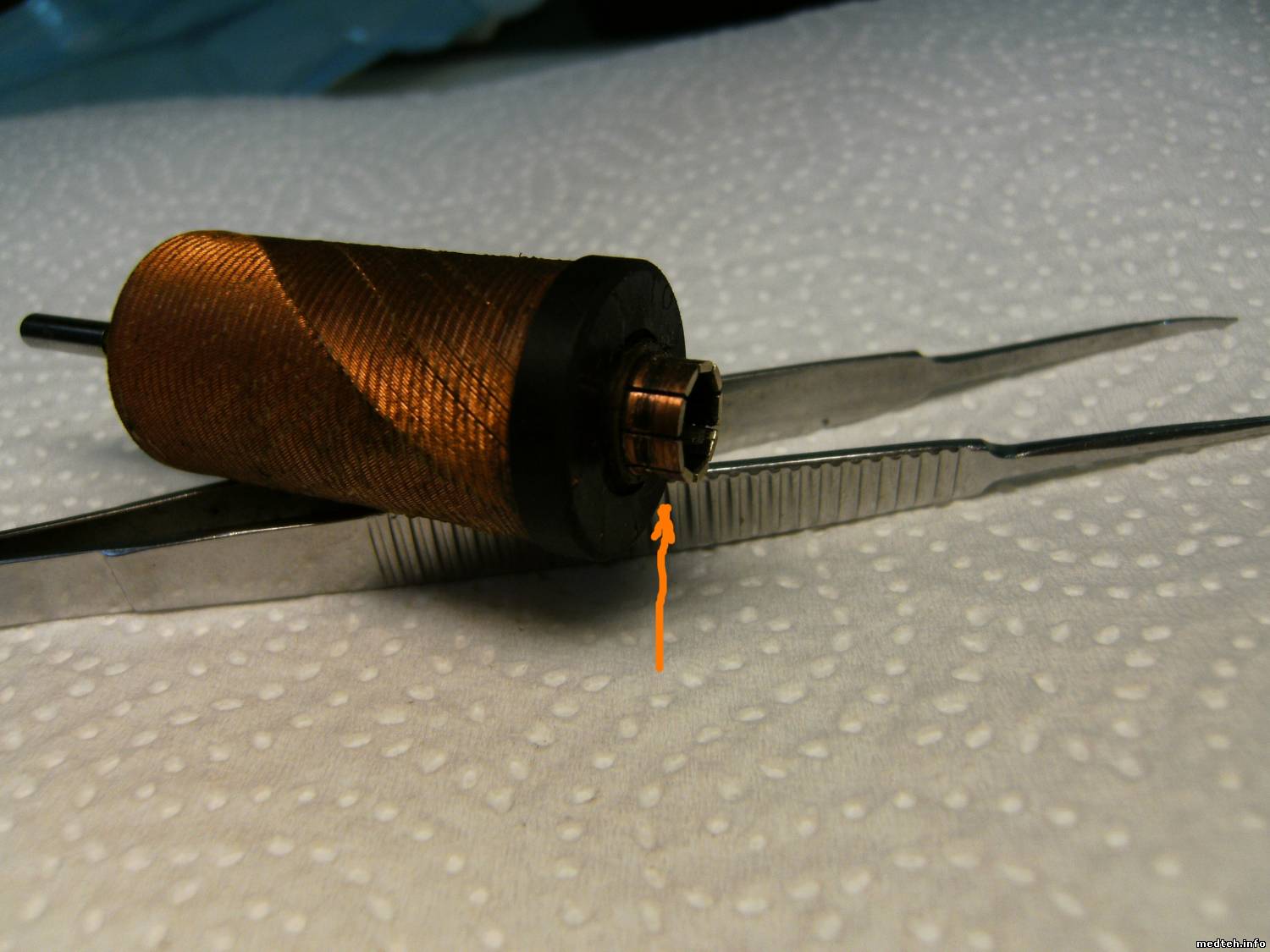

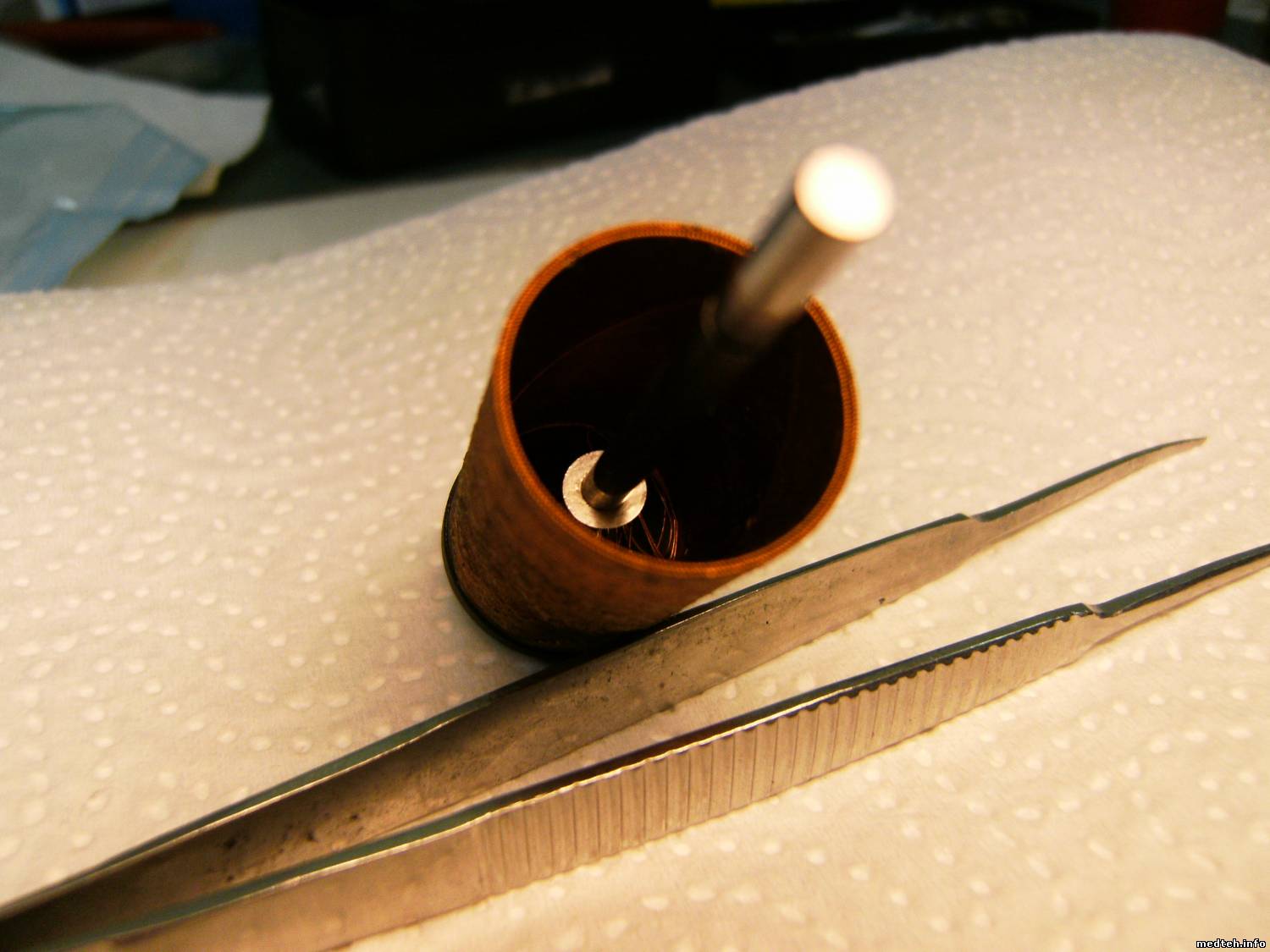

А, без сердечника это видимо что то подобное


Сообщение отредактировал astra - Четверг, 27.Июн.2013, 17:41

levschaДата: Пятница, 28.Июн.2013, 22:32 | Сообщение # 15
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
блин..,чет ни как не получается болтики торцевые открутить,светодиод поменять,их там три штуки и все три мертво стоят,боюсь уже шлици слижуться,мож я че не так делаю? unknown мотор новый совсем,ток полтора года у доктора без дела провалялся

Сообщение отредактировал levscha - Пятница, 28.Июн.2013, 22:34

levschaДата: Суббота, 06.Июл.2013, 19:41 | Сообщение # 16
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (levscha)
светодиод поменять

он вполне легко меняется и не нужно ничего откручивать

levschaДата: Воскресенье, 07.Июл.2013, 19:02 | Сообщение # 17
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)

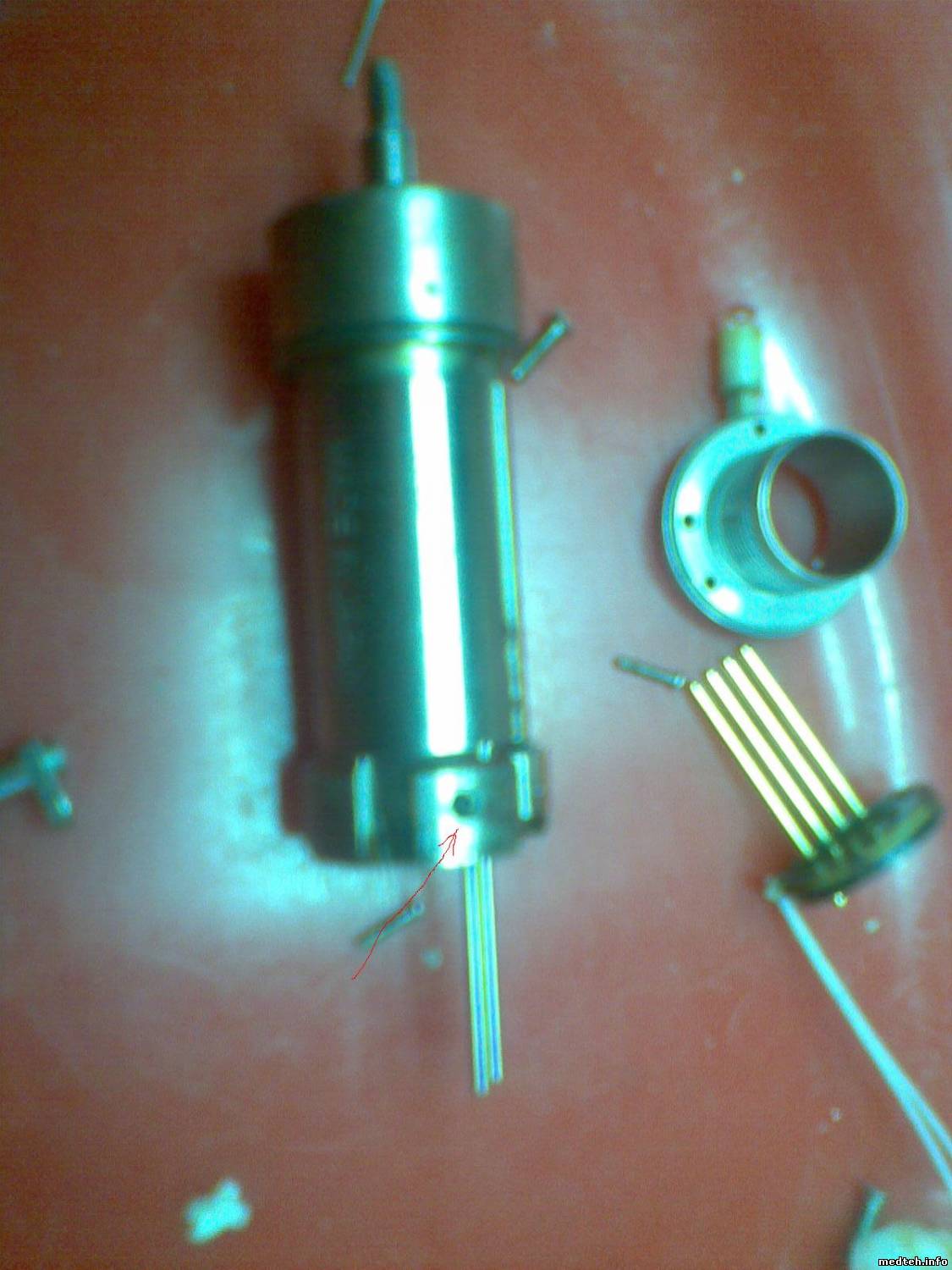

Что это за штукуевина в цепи питания светодиода,залитая чем то,греется очень сильно

FF2FДата: Воскресенье, 07.Июл.2013, 19:51 | Сообщение # 18
У вас сообщений: 397
стоматология
На заявках
Российская Федерация

Москва
На светодиод должно приходить напряжение определённой полярности, а на микромотор может приходить любой.

levschaДата: Воскресенье, 07.Июл.2013, 19:54 | Сообщение # 19
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (FF2F)
На светодиод должно приходить напряжение определённой полярности

с полярностью там все в порядке,что там за фигня залитая стоит?

FF2FДата: Воскресенье, 07.Июл.2013, 23:03 | Сообщение # 20
У вас сообщений: 397
стоматология
На заявках
Российская Федерация

Москва
Попробуй поменять полярность на входе микромотора ..
NSK Ti-Max M40B Led моторы (так же и быстросъёмные NSK LED переходники для турбины ) можно поставить на установку не заморачиваясь полярностью приходящего напряжения. В Sirone, к примеру, прийдётся переставлять светодиод или менять полярность в шланге
"греется очень сильно" - проверь приходящее напряжение. LEDы расчитаны на 2,5 В 0,35А


Сообщение отредактировал FF2F - Воскресенье, 07.Июл.2013, 23:19

levschaДата: Понедельник, 08.Июл.2013, 07:16 | Сообщение # 21
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (FF2F)
"греется очень сильно" - проверь приходящее напряжение. LEDы расчитаны на 2,5 В 0,35А

стоит китайский блок оптики,я на нем 2,5В и выставил


Сообщение отредактировал levscha - Понедельник, 08.Июл.2013, 07:17

andrukaДата: Понедельник, 08.Июл.2013, 11:46 | Сообщение # 22
Завсегдатай
У вас сообщений: 270
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата (levscha)
стоит китайский блок оптики,я на нем 2,5В и выставил

Не все блоки подсветки рассчитаны на подключение LED источников света. Т.к. для LED необходимо устанавливать рабочий ток (если только в схеме питания наконечника с LED не стоит схема ограничения рабочего тока). Иначе сгорит светодиод!

andrukaДата: Понедельник, 08.Июл.2013, 11:55 | Сообщение # 23
Завсегдатай
У вас сообщений: 270
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата (levscha)
Что это за штукуевина в цепи питания светодиода,залитая чем то,греется очень сильно

скорее всего это и есть схема ограничения рабочего тока на LED, а греется из за того, что подается слишком высокое напряжение.

levschaДата: Понедельник, 08.Июл.2013, 21:52 | Сообщение # 24
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (andruka)
скорее всего это и есть схема ограничения рабочего тока на LED, а греется из за того, что подается слишком высокое напряжение

так то оно так,но еслиб не одно но...наконечник NSK с таким же светодиодом и схемой работает без проблем,кстати мотор греться начал еще на Смайле мини -02

andrukaДата: Среда, 10.Июл.2013, 12:45 | Сообщение # 25
Завсегдатай
У вас сообщений: 270
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата (levscha)
наконечник NSK с таким же светодиодом и схемой работает без проблем

на этой же установке где и мотор?

По поводу М02:
1. Во всех установках Smile до 05/2010 стоит плата со схемой питания лампочек подсветки выполненной по схеме источника напряжения U=3,3±0,1VDC I=0,7±0,1A (при эквиваленте R=5Ω).

2. В установках Smile после 05/2010 стоит плата со схемой питания лампочек подсветки выполненной по схеме источника тока, позволяющей подключать и лампочки и LED.
LED (3,5-3,6VDC I=60-70mA)

Как определить:
для M02
с платой AEDB - первый вариант
с платой AEDB2 - второй вариант

для остальных установок Smile, если стоит плата
SSM-SSC, SMC, SMCS- первый вариант
SMC1, SMCS1 - второй вариант

levschaДата: Среда, 10.Июл.2013, 13:14 | Сообщение # 26
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (andruka)
на этой же установке где и мотор?

да,на этой же, на Смале 2004 г.в. светодиод на наконечнике прослужил полтора года

andrukaДата: Среда, 10.Июл.2013, 17:09 | Сообщение # 27
Завсегдатай
У вас сообщений: 270
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата (levscha)
стоит китайский блок оптики,я на нем 2,5В и выставил

а ток при этом какой?

levschaДата: Четверг, 11.Июл.2013, 22:16 | Сообщение # 28
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (andruka)
а ток при этом какой?

ток не проверял пока,разобрался с нагревом,блок фиброоптики грел мотор,там неисправность в нем..,постовил другой нагрев исчез

МастерБакуДата: Пятница, 12.Июл.2013, 09:38 | Сообщение # 29
У вас сообщений: 9801
инженер
На заявках
Азербайджан

Баку
Цитата (levscha)
блок фиброоптики грел мотор
каким боком ?
Цитата (levscha)
постовил другой нагрев исчез
у вас перед олимпиадой не только у людей крышу снесло biggrin

art-i-kДата: Пятница, 12.Июл.2013, 09:53 | Сообщение # 30
Передовик
У вас сообщений: 958
стоматология во всех её проявлениях
На заявках
Украина

Полтава
Цитата (МастерБаку)
каким боком ?

Могу предположить: или передний подшипник,или элементарно шплинт из вала вылез и работает при вращении аки токарный резец. rofl

МастерБакуДата: Пятница, 12.Июл.2013, 10:04 | Сообщение # 31
У вас сообщений: 9801
инженер
На заявках
Азербайджан

Баку
art-i-k,
Цитата (levscha)
блок фиброоптики грел мотор,там неисправность в нем..,постовил другой нагрев исчез

levschaДата: Пятница, 12.Июл.2013, 21:02 | Сообщение # 32
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
МастерБаку, прочти посты и станет понятно,я писал уже,что сильно греется схема в цепи фиброоптики,там даже фото есть unknown че еще тут не понятного biggrin

МастерБакуДата: Пятница, 12.Июл.2013, 22:30 | Сообщение # 33
У вас сообщений: 9801
инженер
На заявках
Азербайджан

Баку
ага ,теперь понял кто кого грел и что заменили. biggrin тонкости русского языка. biggrin

levschaДата: Воскресенье, 14.Июл.2013, 16:43 | Сообщение # 34
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)

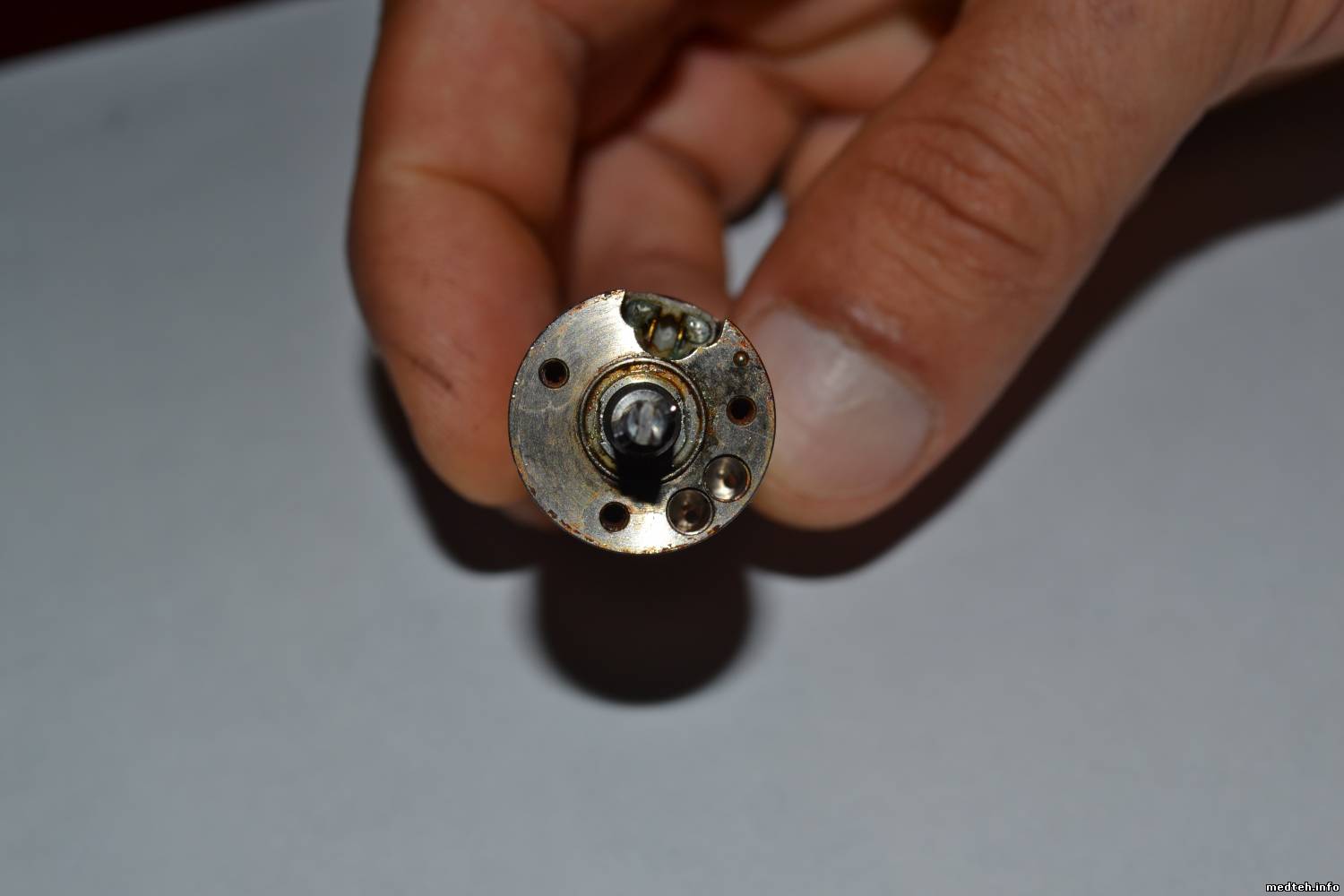

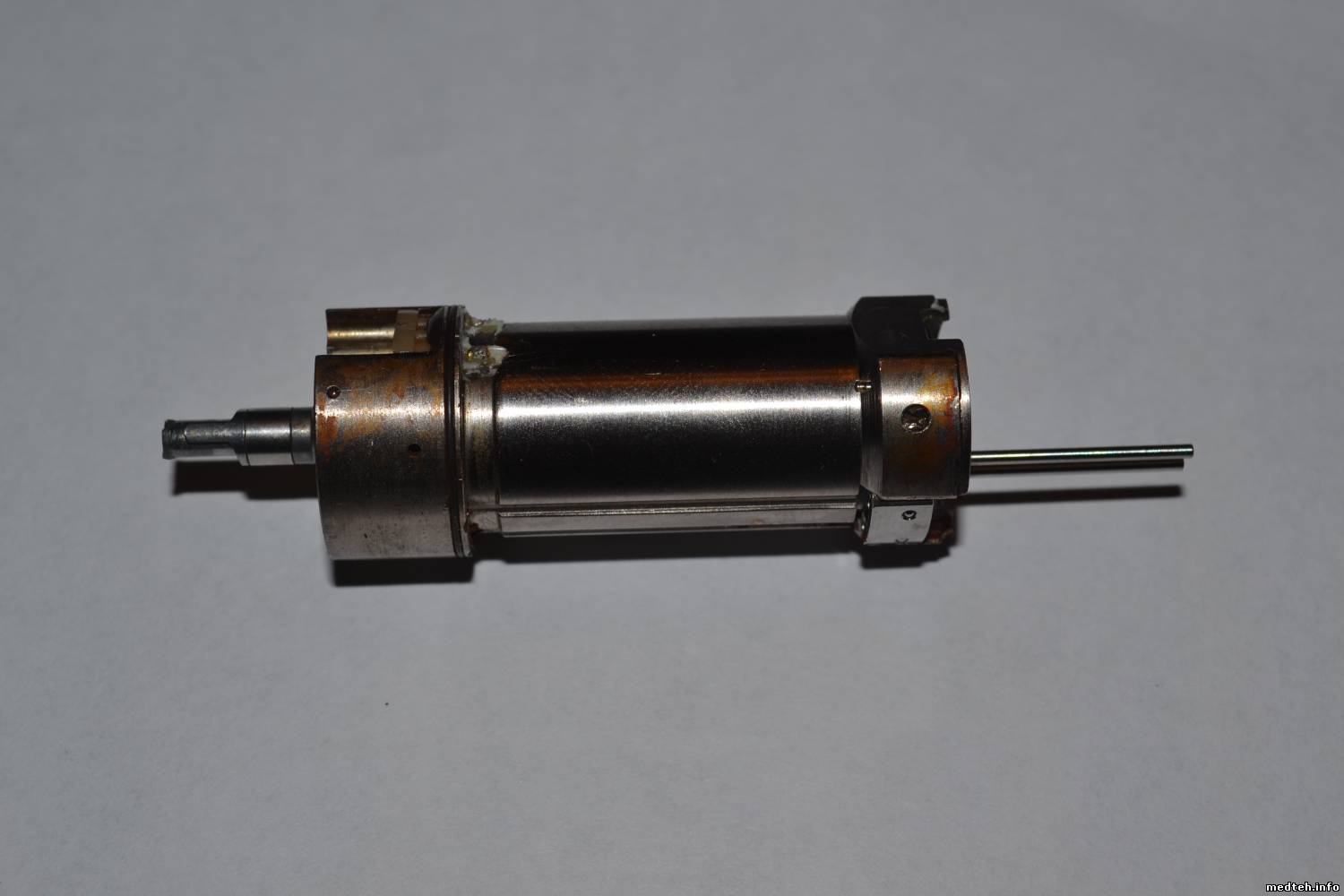

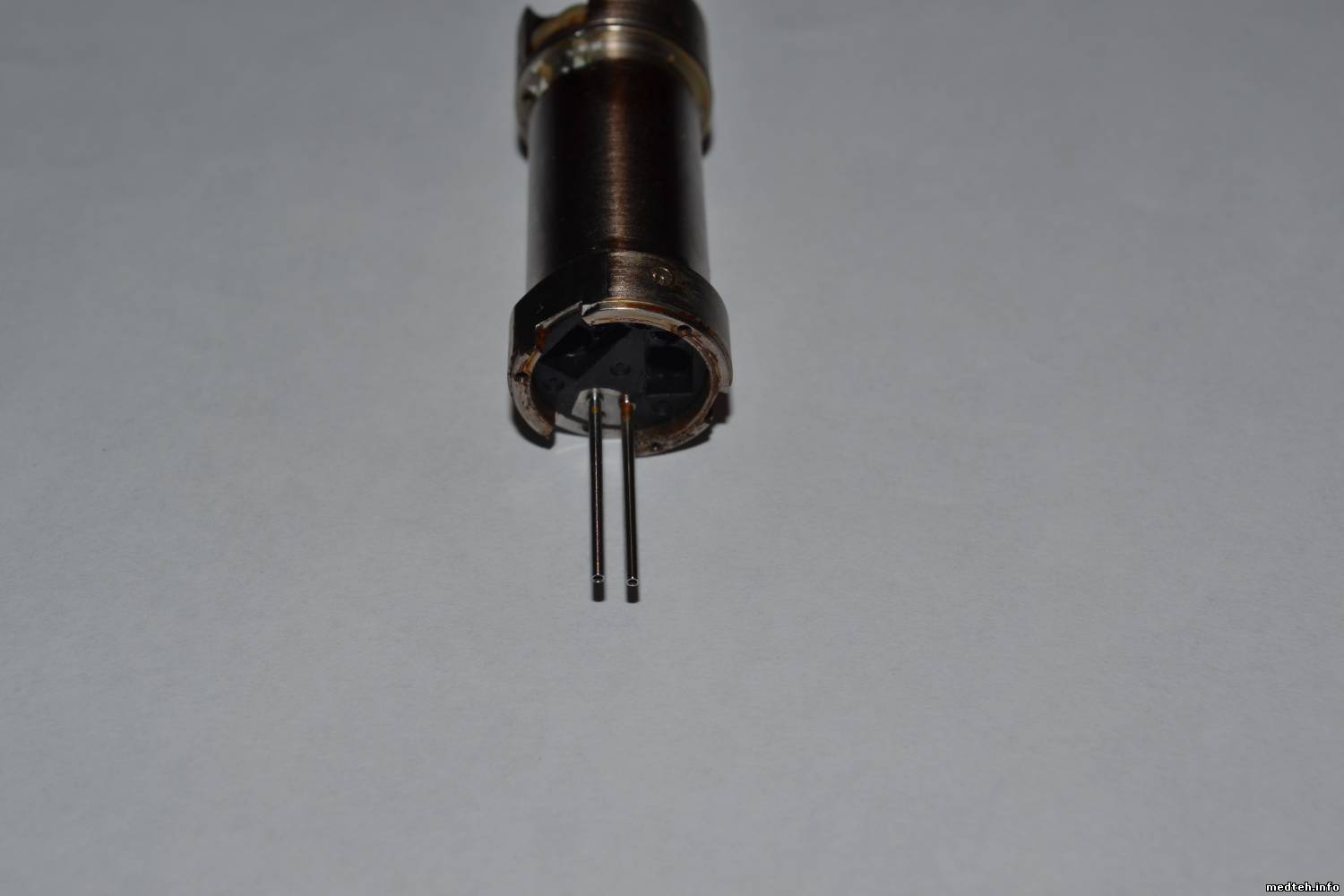

кто нить разбирал NSK Ti-Max M40?,разобрал вот до такого состоя дальше не пойму то ли там болтики хитрые,то ли клепанный?
доктор залил мотор водой,почистить нужно и подшипники поменять

attacheДата: Воскресенье, 14.Июл.2013, 21:59 | Сообщение # 35
Завсегдатай
У вас сообщений: 267
инженер
На заявках
Российская Федерация

Донецк-Москва
levscha, плохой с тебя фотограф nea
Я менял подшипники на моторе без света. Проблем с разборкой не было. А с такой фотографией вспомнить трудно.
Скажу точно он не клепаный.
[p.s.] Гайка которая держит передний подшипник, с левой резьбой. Подшипники не эксклюзивные. Я ставил EZO.

levschaДата: Воскресенье, 14.Июл.2013, 22:20 | Сообщение # 36
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (attache)
Проблем с разборкой не было

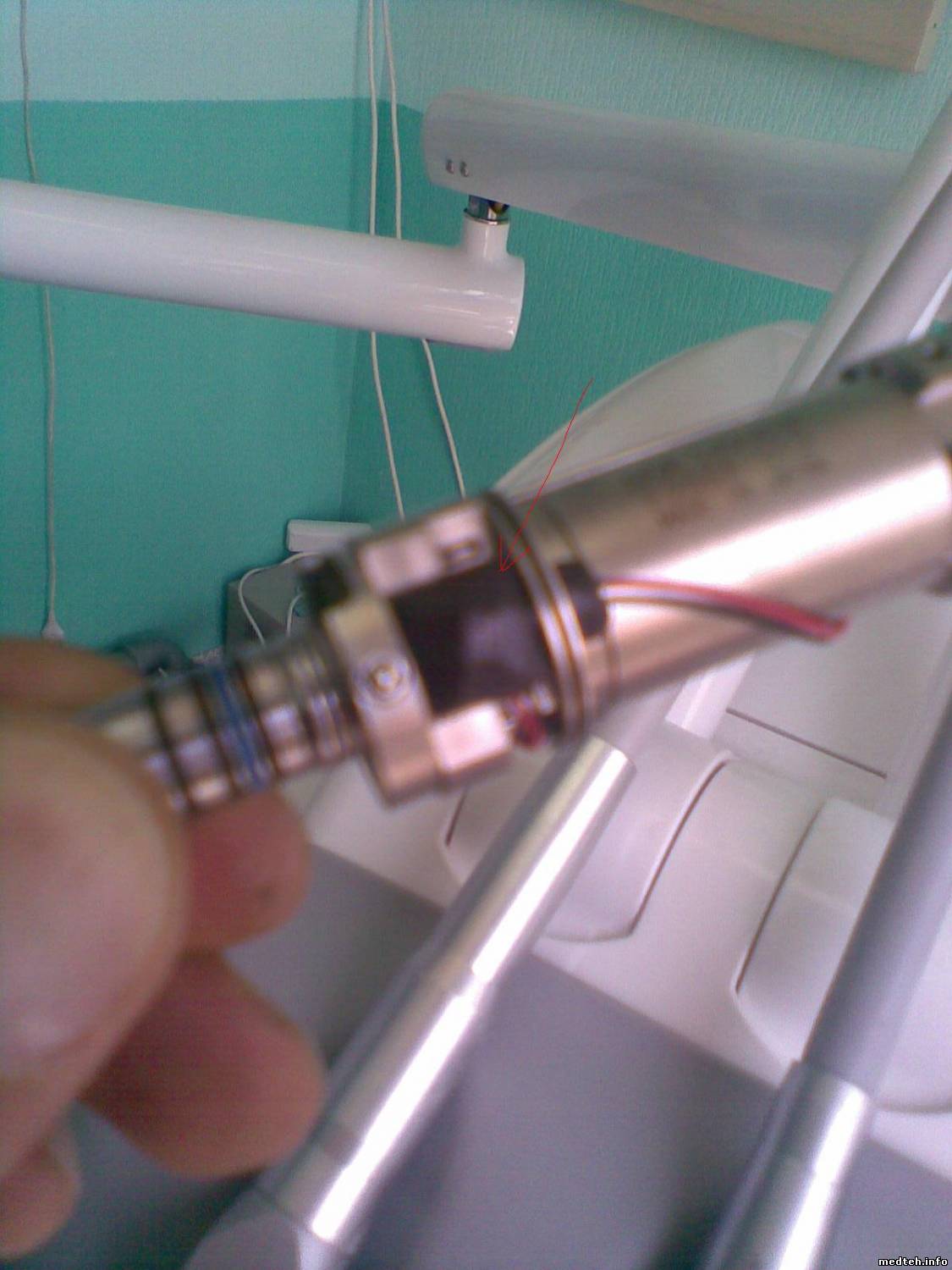

он тут ржавый местами,доктор залил его полтора года назад,он так и пролежал у него,так шо сомневаюсь.что проблем не будет,а схема на него есть?

levschaДата: Воскресенье, 14.Июл.2013, 22:55 | Сообщение # 37
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата (attache)

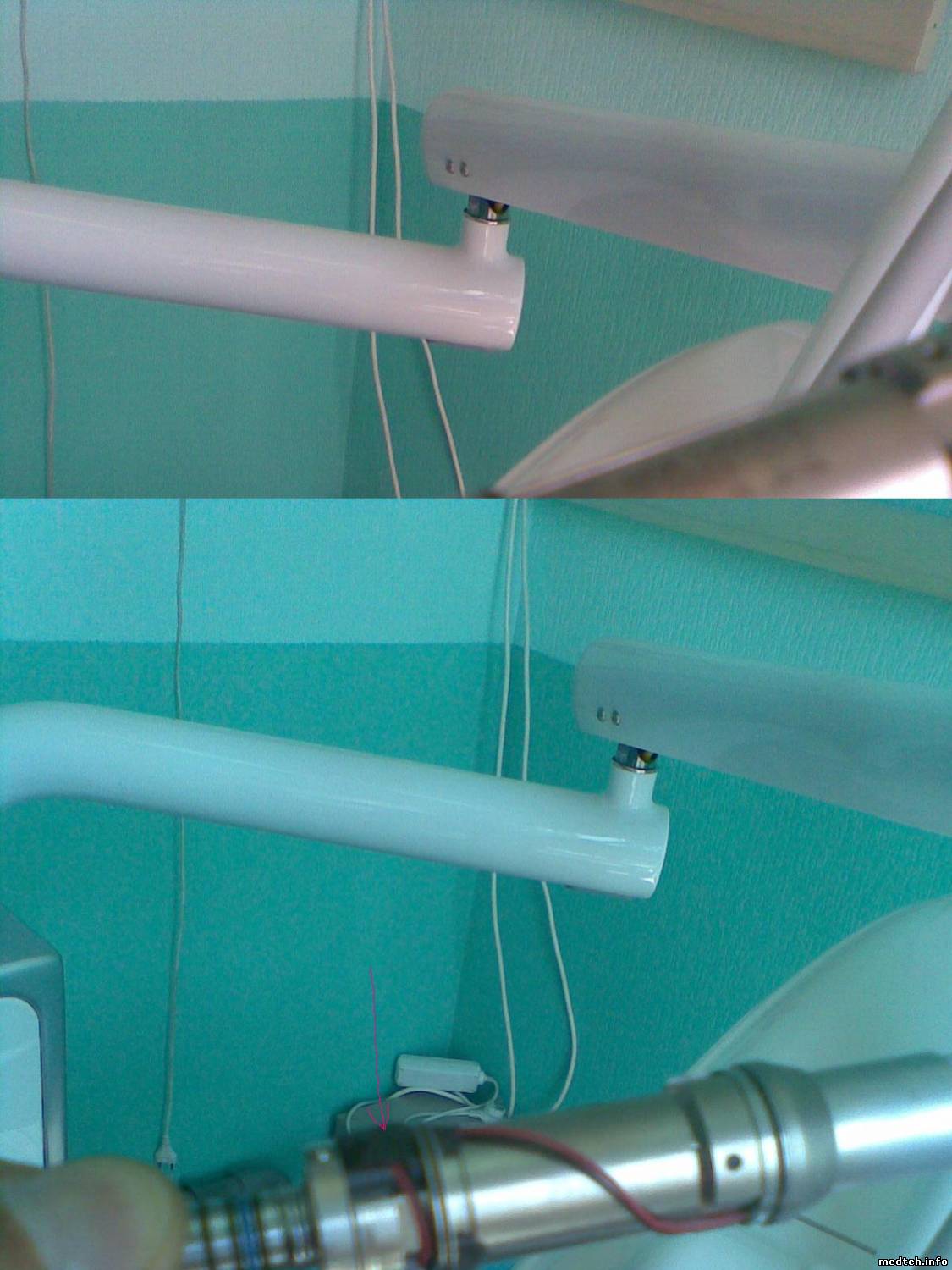

плохой с тебя фотограф

пардон,с телефона фоткал,щас пикселей добавлю biggrin

astraДата: Воскресенье, 14.Июл.2013, 23:08 | Сообщение # 38
Завсегдатай
У вас сообщений: 266
техник
На заявках
Российская Федерация

---
Мне разбирать не приходилось..., но слышал , что электромоторы NSK считаются не разборными и ремонтируются только на заводе. Наверное считают Что наши "умелые ручки" под это не заточены. Поэтому и схема выглядит вот так

Сообщение отредактировал astra - Воскресенье, 14.Июл.2013, 23:22

astraДата: Воскресенье, 14.Июл.2013, 23:30 | Сообщение # 39
Завсегдатай
У вас сообщений: 266
техник
На заявках
Российская Федерация

---
Подразумевается замена щеток и лампочки... На схеме даже нет подшипников
И сервис-мануала на эти моторы нету.

levschaДата: Воскресенье, 14.Июл.2013, 23:39 | Сообщение # 40
У вас сообщений: 1351
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
attache, а эту штуку ты как снимал?

Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » NSK Ti-Max M40B Led (Схема подключения)
Страница 1 из 212»
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Флюорограф 12Ф7 не да...[Romuald (18.Окт.2017)]
2. Анализатор Сапфир 400[Elena)) (18.Окт.2017)]
3. Стерилизатор паровой ...[Nick_O (18.Окт.2017)]
4. Монитор Cardiocap5[Polyana385 (18.Окт.2017)]
5. Mindray dc-7[Forward (18.Окт.2017)]
6. Панорамник Cranex 3+ ...[Ermak (18.Окт.2017)]
7. Установка клиента Инт...[AlexTV (18.Окт.2017)]
8. Софт Нейрон-спектр.ne...[fedorofmv (18.Окт.2017)]
9. Поршневые кольца безм...[croffos (18.Окт.2017)]
1. Аудиометр AD226 Servi...[13.Окт.2017]
2. Аудиометр AD226 Servi...[13.Окт.2017]
3. Маммограф Brestige ру...[02.Окт.2017]
4. LIS-Link Programmer’s...[26.Сен.2017]
5. РеалБест[26.Сен.2017]
6. Инструкция к гематоло...[14.Сен.2017]
7. Моечно-дезинфекционна...[08.Сен.2017]
8. Образ системы Medison...[04.Авг.2017]
9. CB-Doc Siemens Spirit[04.Авг.2017]
10. Practice 3000 (Практи...[03.Авг.2017]
1. BigBroz[18.Окт.2017]
2. nkazanish[18.Окт.2017]
3. dogan79[18.Окт.2017]
4. piratella[18.Окт.2017]
5. AlexTV[18.Окт.2017]
6. wdr2004[18.Окт.2017]
7. Maksnext[17.Окт.2017]
8. crypto-lab[17.Окт.2017]
9. lijachka09[17.Окт.2017]
10. eugenebrain[17.Окт.2017]
МастерБаку[398]
Serg74[141]
Dimitrius[123]
генаf[111]
Yulana34[94]
РОМУЛ[89]
madmac[86]
naves[82]
big[82]
rozzi70[75]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
