Установка PREMIER-05 электрическая схема
maik32Дата: Четверг, 14.Ноя.2013, 12:57 | Сообщение # 1
Участник
У вас сообщений: 44
инженер
На заявках
Российская Федерация

ЯНАО
Уважаемые коллеги может у кого то есть эл. схема к данной установке буду премного благодарен.

goscha-belДата: Четверг, 14.Ноя.2013, 18:45 | Сообщение # 2
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
А точнее, Схем плат гидроблока и платы управления креслом получить практически нереально, а вот общую схему соединений...

maik32Дата: Четверг, 14.Ноя.2013, 19:13 | Сообщение # 3
Участник
У вас сообщений: 44
инженер
На заявках
Российская Федерация

ЯНАО
Цитата goscha-bel ()
Схем плат гидроблока и платы управления креслом получить практически нереально, а вот общую схему соединений...

Хотя бы схему соединений.А нужно плату управления креслом

goscha-belДата: Четверг, 14.Ноя.2013, 19:37 | Сообщение # 4
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Я менял целиком и не заморачивался. Можно сделать "напрямик" от одного из мест управления, но это только для ОЧЕНЬ хорошего врача. blush

fiksa555Дата: Среда, 15.Мар.2017, 12:40 | Сообщение # 5
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Там столике врача есть 24 v?

МастерБакуДата: Среда, 15.Мар.2017, 12:52 | Сообщение # 6
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
есть

fiksa555Дата: Суббота, 18.Мар.2017, 20:12 | Сообщение # 7
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
можно ли выпросит схему электрическую? а то первый раз имею дело с данной установкой....

masyanДата: Суббота, 18.Мар.2017, 22:36 | Сообщение # 8
Участник
У вас сообщений: 79
Ломатель
На заявках
Украина

Donetsk
Fiksa555, что Вас именно онтересует? Что вы в схеме хотите найти? Я так понимаю это Китай? Если да, то Название данной установки скорее всего придумывают уже у Вас в стране, так что смотрите схемы других Китай установок.

goscha-belДата: Воскресенье, 19.Мар.2017, 08:31 | Сообщение # 9
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
masyan Изначально это кореец, может, конечно, сейчас и китайцы "подсуетились" unknown

fiksa555 не говорите загадками, Вы же не новичок на форуме, конкретно: что случилось? Схем, я лично, не встречал.

fiksa555Дата: Воскресенье, 19.Мар.2017, 21:10 | Сообщение # 10
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
надо встроить доктору мотор электрический. я не видел данную установку, не щупал возможности, по этому зондирую схему перед поездкой...

МастерБакуДата: Воскресенье, 19.Мар.2017, 22:50 | Сообщение # 11
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата fiksa555 ()
мотор электрический
вместо выхода - надо 24в-есть , пневмоэлектр включатель - нужен.
добавить выход - гнездо , устр выбора ,пневмоэлектр пускатель , включатель воды( электроклапан , выбор режима) . тут как два пальца ...

fiksa555Дата: Понедельник, 20.Мар.2017, 19:51 | Сообщение # 12
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Цитата МастерБаку ()
добавить выход - гнездо , устр выбора ,пневмоэлектр пускатель , включатель воды( электроклапан , выбор режима) . тут как два пальца ...

это понятно, но если не видел ни разу лучше перестраховаться...

goscha-belДата: Понедельник, 20.Мар.2017, 20:39 | Сообщение # 13
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата fiksa555 ()
надо встроить доктору мотор электрический. я не видел данную установку

Хоть и кореец, но всё как в обычном китайце: в базе изначально три пневмотерминала М4. Дополнительное пустое гнездо под инструмент есть. Ну а дальше как подскажет Ваш опыт и жадность доктора. biggrin

МастерБакуДата: Понедельник, 20.Мар.2017, 22:54 | Сообщение # 14
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата goscha-bel ()
пневмотерминала
good rofl
Цитата goscha-bel ()
Дополнительное пустое гнездо под инструмент есть.
вы видели ?

goscha-belДата: Вторник, 21.Мар.2017, 21:26 | Сообщение # 15
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата МастерБаку ()
вы видели ?

И даже монтировал, (штук этак 15)! blush
Назим, а чем тебя так рассмешило выражение "пневмотерминал" ? Оно неоднократно встречается в разных описаниях стоматустановок, так что ничего смешного я не вижу! yes

МастерБакуДата: Вторник, 21.Мар.2017, 22:47 | Сообщение # 16
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата МастерБаку ()
вы видели ?
я в том смысле что у ихних премьеров семь пятниц на неделе и на том не ясно есть или нет.
а название меня не рассмешило, оно мне понравилось .

goscha-belДата: Четверг, 23.Мар.2017, 18:32 | Сообщение # 17
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата МастерБаку ()
у ихних премьеров семь пятниц на неделе и на том не ясно есть или нет.

Тут я согласен! Больше того, приношу извинения: в "классической" базе дополнительного свободного места нет. blush Это только в специально оговоренной комплектации. unknown

santexnikДата: Суббота, 15.Апр.2017, 11:49 | Сообщение # 18
Стажер
У вас сообщений: 26
инженер-наладчик
На заявках
Российская Федерация

краснодар
Уважаемые коллеги ,был вопрос:" где взять схему(принципиальную,монтажную,полумонтажную,)В общем любую по которой можно сориентироваться ,что куда воткнуть и что к чему привязано ,т.к. в инструкции кроме" ЭЛЕКТРИЧЕСКАЯ СХЕМА КРЕСЛА (см. Приложение рис. 5)" нет ничего ,в том числе и этого самого приложения .И вот вместо конкретного совета одно бла.. бла ...бла.Если нечего сообщить то и не надо каку мучить.

386752190

МастерБакуДата: Суббота, 15.Апр.2017, 14:57 | Сообщение # 19
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
неоднократно писали что схем , кроме как блочных , нет даже у производителя.
Цитата santexnik ()
вместо конкретного совета одно бла.. бла ...бла
не нравится - не читайте.

bektyishДата: Суббота, 15.Апр.2017, 18:22 | Сообщение # 20
Передовик
У вас сообщений: 773
инженер по медоборудованию
На заявках
Российская Федерация

Челябинск
Все условия необходимо оговаривать и прописывать при оформлении заказа или составления техзадания на тендер . Сейчас нет ВО "Медтехника" - занимаются поставками все кому не лень . В большинстве менеджеры далеки от техники и их не интересует дальнейшая судьба товара ( тем более после гарантии ) Чем известнее фирма- производитель, тем больше шансов получить техническую информацию . Большинство фирм не считают нужным отправлять инженеров на обучение - предпочитают принимать на работу "кулибиных"
santexnik, а вам ещё проще http://medikomplus.ru/catalog....l

fiksa555Дата: Среда, 10.Май.2017, 22:10 | Сообщение # 21
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
я так и не понял как смонтировать туда электрический мотор...
Помогайте пожалуйста blush
сам мотор,блок управления, шланг есть, а куда подключить это всё дело не ясно,т.е. вода и воздух, есть ли там клапана или там какая-то мембранная гребёнка. фото и видео материалы принимаю всё mail1 ???? не моё это оборудование, а доктор просит помочь....

МастерБакуДата: Четверг, 11.Май.2017, 07:26 | Сообщение # 22
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата fiksa555 ()
сам мотор,блок управления, шланг
- фото ?
сходите к доку снимите верх крышку блока врача и сфоткайте внутренности .
если не хотите(не можете) думать .
закончим этот пустой разговор.

fiksa555Дата: Четверг, 11.Май.2017, 12:13 | Сообщение # 23
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
доктор в 300-стах км и просто сходить трудновато...лезть он боится.

МастерБакуДата: Четверг, 11.Май.2017, 16:06 | Сообщение # 24
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата fiksa555 ()
лезть он боится.
успокой его , объясни - пусть сфотографирует что у него за премьер.


Сообщение отредактировал МастерБаку - Четверг, 11.Май.2017, 16:07

fiksa555Дата: Четверг, 11.Май.2017, 20:03 | Сообщение # 25
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка

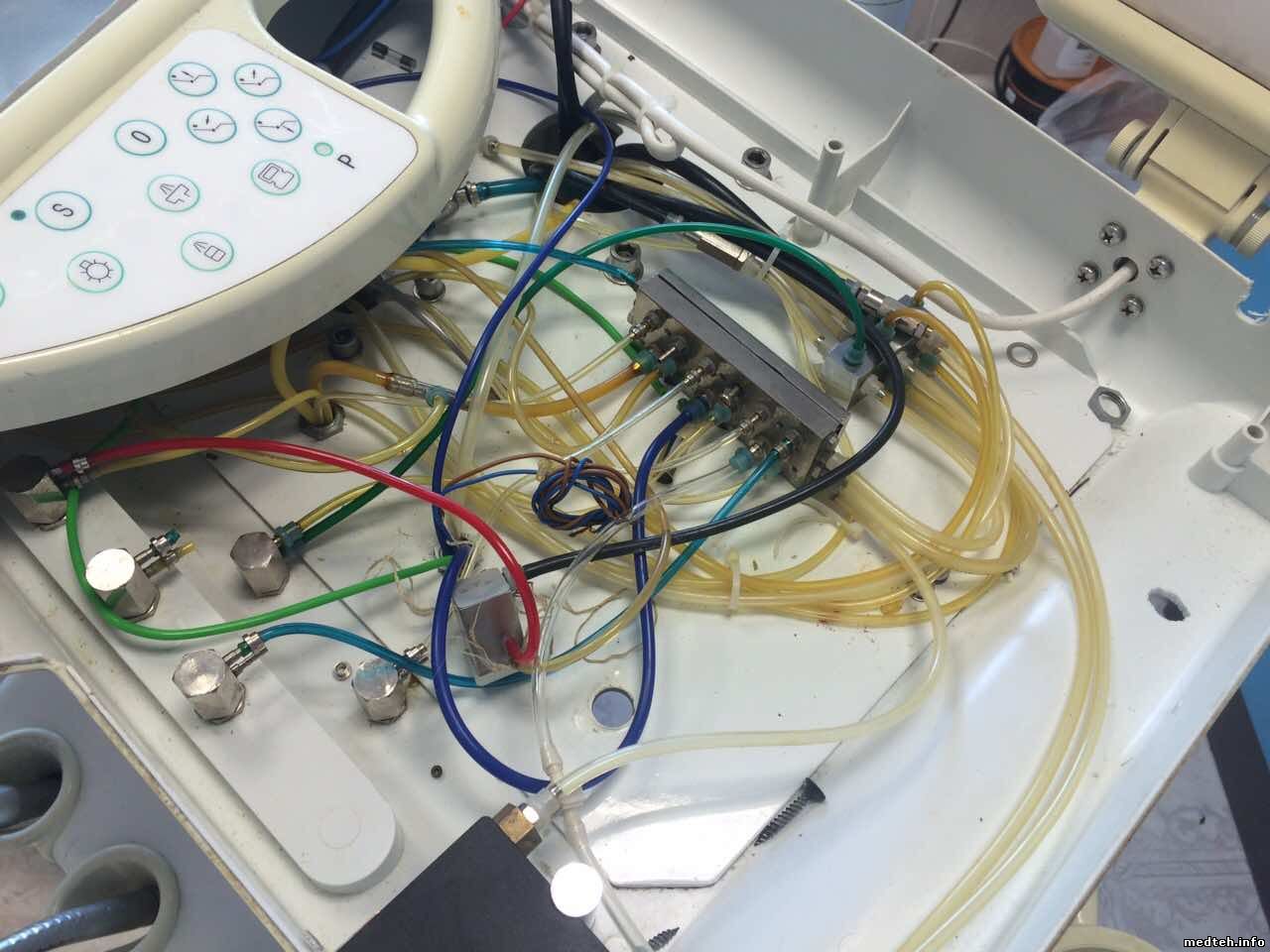

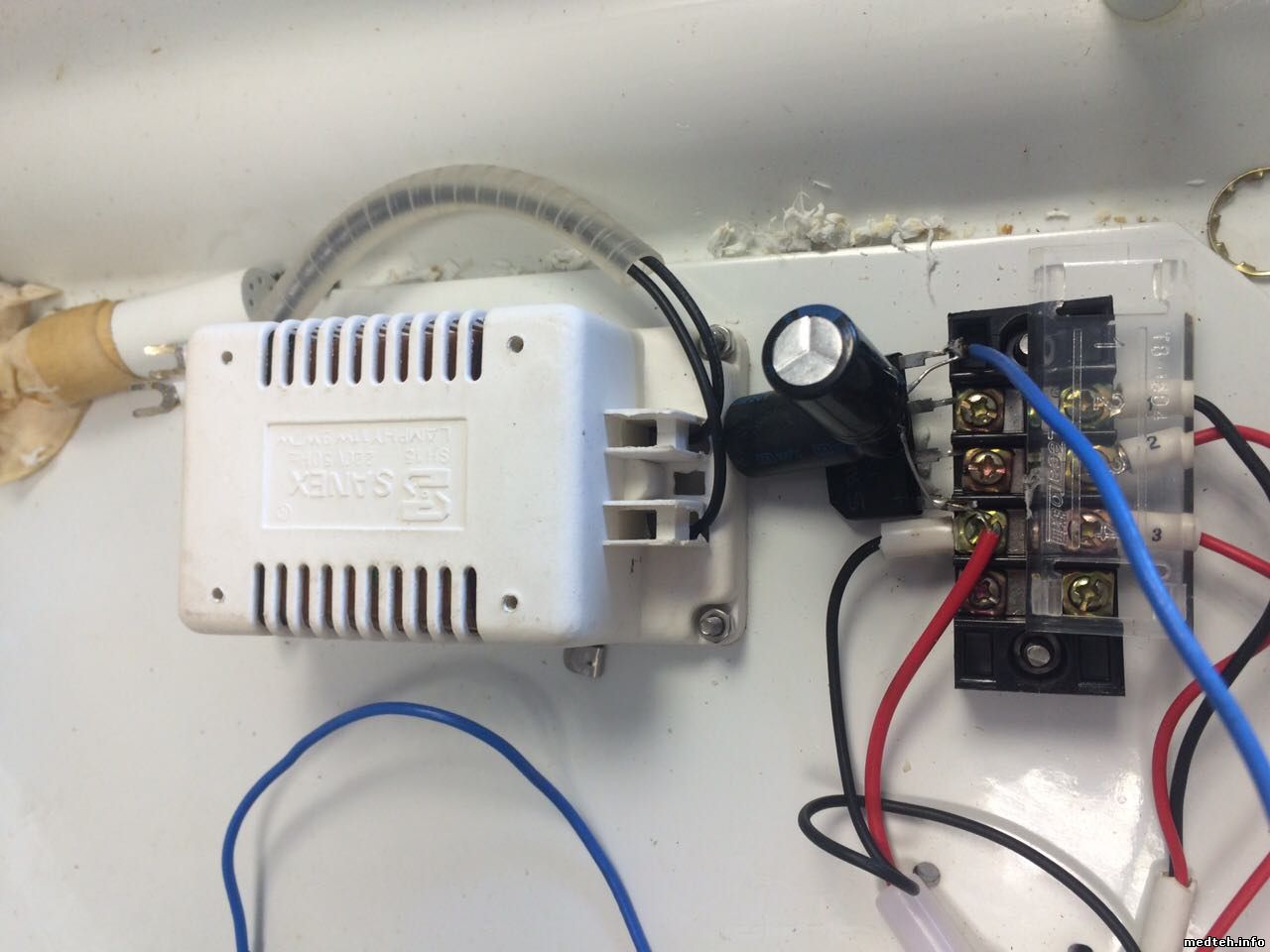

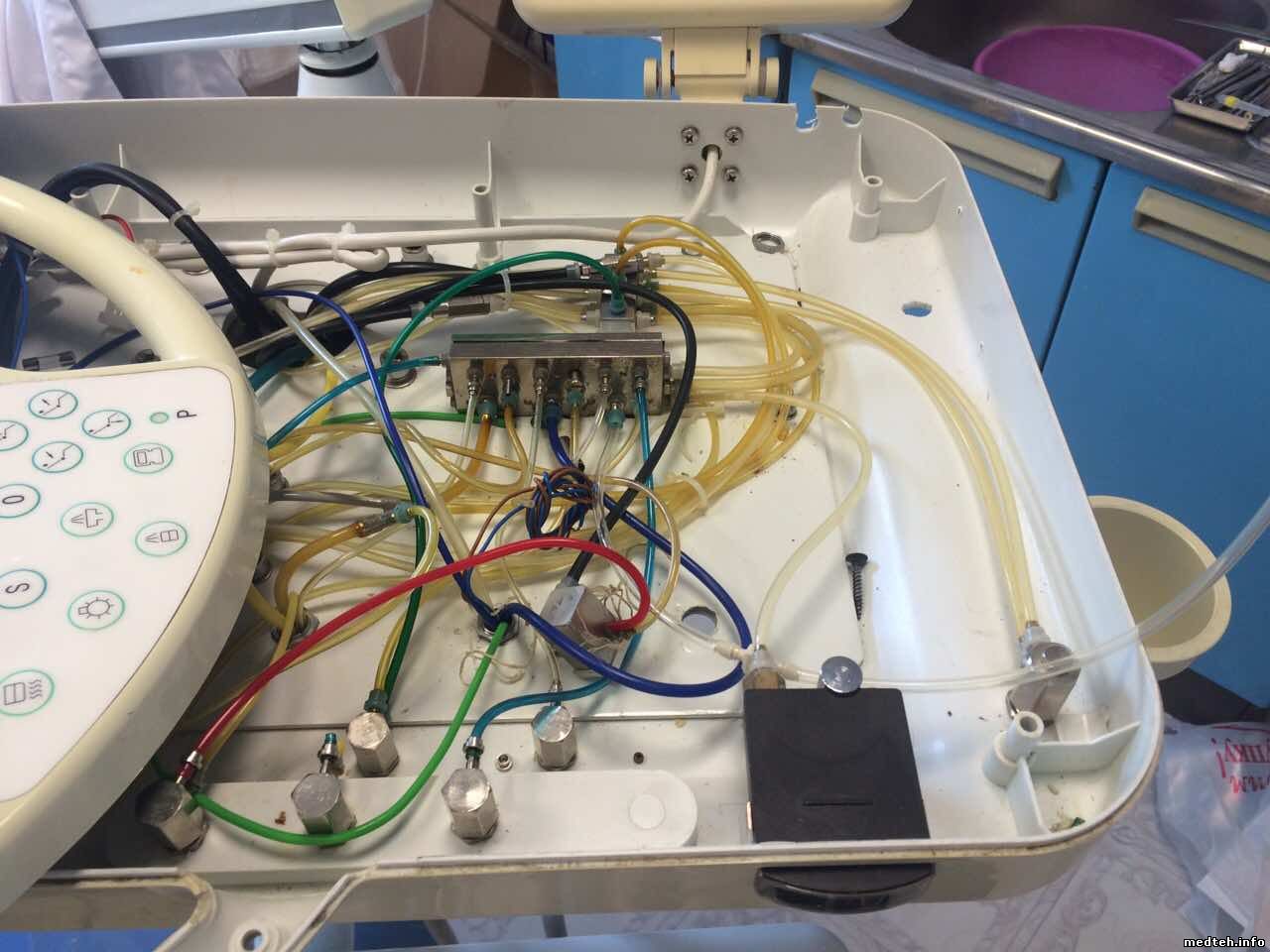

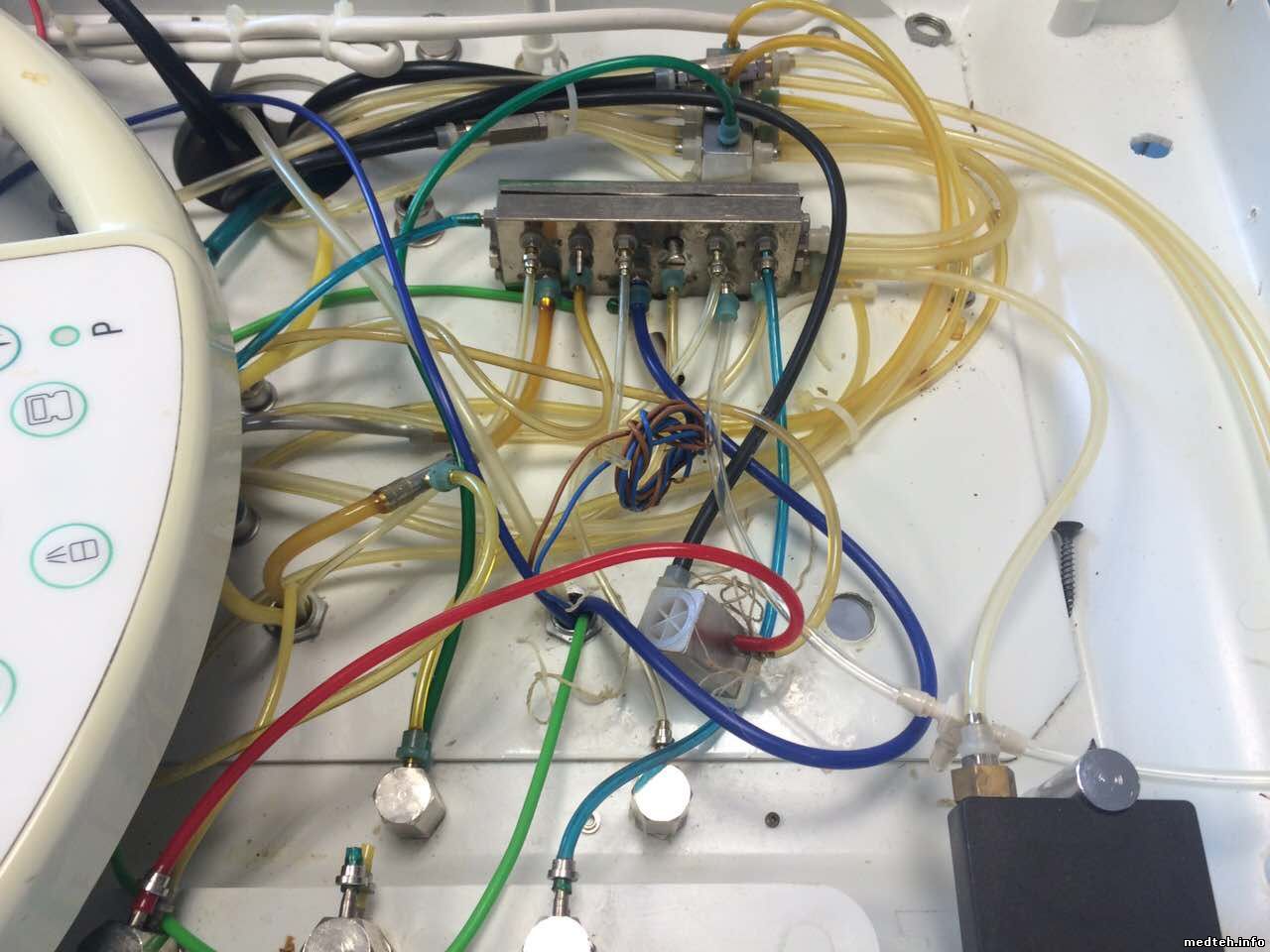

всё что смог

goscha-belДата: Четверг, 11.Май.2017, 21:12 | Сообщение # 26
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Да-а-а, там уже "мастера потрудились". Но всё равно ничего страшного, ставишь мотор вместо одного из шлангов, имей с собой пневмоэлектровыключатель, ну и конечно мультиметр, чтобы промерить 24 В. Удачи!

fiksa555Дата: Четверг, 11.Май.2017, 21:50 | Сообщение # 27
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Цитата goscha-bel ()
пневмоэлектровыключатель

картиночку бы, как это выглядит... blush я в принцип понял, но удостовериться надо.


Сообщение отредактировал fiksa555 - Четверг, 11.Май.2017, 21:51

МастерБакуДата: Четверг, 11.Май.2017, 21:56 | Сообщение # 28
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
там полный фарш
Цитата goscha-bel ()
вместо одного из шлангов
один шланг там уже убрали ,
посылай этого умника к местным мастерам , не связывайся , там половину шлангов ещё менять надо - застрянеш.

fiksa555Дата: Четверг, 11.Май.2017, 22:32 | Сообщение # 29
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Цитата МастерБаку ()
не связывайся

а тупо ради интереса и опыта работы с данными установками rofl
Цитата МастерБаку ()
посылай этого умника к местным мастерам

так вот местные и не смогли поставить его, только плату спалили, благо по гарантии заменил на заводе.
Вот и просит докторишка помочь, а я чё-я могу и даже думаю поставлю, надо только понять...
может влепить туда клапана электромагнитные на воду и воздух(для спрея и охлаждения) завести на одну цепь с мотором при поднятии из гнезда питание на охлаждение, при нажатии на педаль питание на воду и воздух для спрея? мне единственное не совсем пока ясно, как и от куда взять воду и воздух на спрей-я так понимаю это с гребёнки надо вывести?
на охлаждение можно вывести с педали воздушной тройником.
схема странная но: глаза боятся, а руки делают biggrin

masyanДата: Четверг, 11.Май.2017, 22:54 | Сообщение # 30
Участник
У вас сообщений: 79
Ломатель
На заявках
Украина

Donetsk

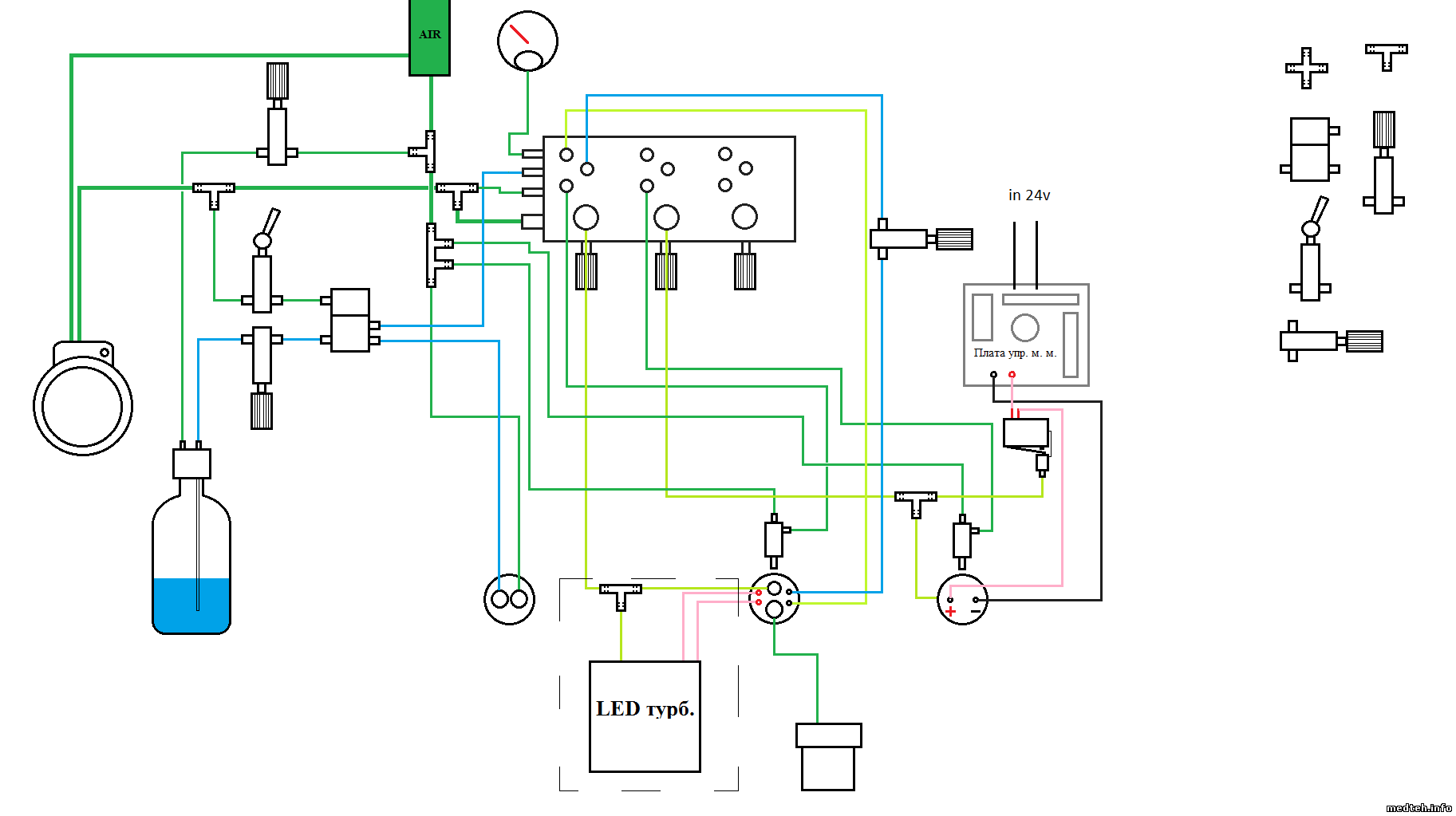

Может мое творчество что-то даст


Сообщение отредактировал masyan - Четверг, 11.Май.2017, 22:54

МастерБакуДата: Четверг, 11.Май.2017, 23:26 | Сообщение # 31
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
masyan, это в стиле малевича ?
Цитата fiksa555 ()
благо по гарантии заменил на заводе.
какой умник поменял ?

Цитата fiksa555 ()
схема странная
это вы её себе нарисовали.

medtech_krskДата: Пятница, 12.Май.2017, 04:06 | Сообщение # 32
Участник
У вас сообщений: 100
инженер
На заявках
Российская Федерация

Красноярск
пневмоэлектрический клапан:
http://fed-stom.ru/index.p....h=cx198

art-i-kДата: Пятница, 12.Май.2017, 09:54 | Сообщение # 33
Передовик
У вас сообщений: 934
стоматология во всех её проявлениях
На заявках
Украина

Полтава
Цитата fiksa555 ()
может влепить туда клапана электромагнитные на воду и воздух(для спрея и охлаждения) завести на одну цепь с мотором при поднятии из гнезда питание на охлаждение, при нажатии на педаль питание на воду и воздух для спрея?

Зачем так усложнять себе жизнь,а доктору-её удорожать? Тем более, что
Цитата fiksa555 ()
при поднятии из гнезда питание на охлаждение
отсутствует априори (открывается или закрывается запорный воздух),соответственно
Цитата fiksa555 ()
при нажатии на педаль
присутствует рабочий воздух,для работы со спреем-ещё плюс управляющий воздух.
Цитата fiksa555 ()
как и от куда взять воду и воздух на спрей
Можно элементарно-напрямую с пустера, можно
Цитата fiksa555 ()
с гребёнки
, можно с пневмоклапана подачи воды.

art-i-kДата: Пятница, 12.Май.2017, 09:57 | Сообщение # 34
Передовик
У вас сообщений: 934
стоматология во всех её проявлениях
На заявках
Украина

Полтава
Цитата fiksa555 ()
тупо ради интереса

Я бы ещё с собой имел мембрану или мембранное полотно для гребенки.
Цитата goscha-bel ()
мультиметр, чтобы промерить 24 В

Там,судя по фото, ещё
Цитата fiksa555 ()
местные
пытались их выпрямлять. Только зачем???

fiksa555Дата: Пятница, 12.Май.2017, 12:41 | Сообщение # 35
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Цитата art-i-k ()
Там,судя по фото, ещё
Цитата fiksa555 ()
местные
пытались их выпрямлять. Только зачем???

а хто их знает.....
Цитата masyan ()
Может мое творчество что-то даст

всё пригодится в жизни, спасибо.
Цитата medtech_krsk ()
пневмоэлектрический клапан

я так и думал что это он, удостоверился.
завтра буду ковырять.....всем спасибо,как и что получится отпишусь.

art-i-kДата: Пятница, 12.Май.2017, 13:26 | Сообщение # 36
Передовик
У вас сообщений: 934
стоматология во всех её проявлениях
На заявках
Украина

Полтава
Цитата fiksa555 ()
как и что получится

На этом китаёзе можно такой апгрейт сделать, что доктор без сожаления дополнительно приплатит. Раз уж за 300 км ехать- то надо все делать по максимуму.

МастерБакуДата: Пятница, 12.Май.2017, 14:12 | Сообщение # 37
У вас сообщений: 9527
инженер
На заявках
Азербайджан

Баку
Цитата masyan ()
мое творчество

Цитата МастерБаку ()
masyan, это в стиле малевича ?

что такое 1 , 2 , 3 ? и для чего оно там ?
не лучше бы восстановить второй выход под пневмотерминал , а выбор и работу мм осушествить штатно ? и почему пуск мм осушествляется по выходу с блока управления ? не лучше по входу ? так пуск и останов будет более плавным. и на мм тоже нужны вода-воздух на спрей.


goscha-belДата: Пятница, 12.Май.2017, 21:15 | Сообщение # 38
Медтехник
У вас сообщений: 1675
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата art-i-k ()
На этом китаёзе можно такой апгрейт сделать, что доктор без сожаления дополнительно приплатит. Раз уж за 300 км ехать- то надо все делать по максимуму.

Согласен на 200%! Хоть это и "кореец". blush У них пневмосхемы одинаковые, отличаются только качеством деталей.

levschaДата: Пятница, 12.Май.2017, 21:59 | Сообщение # 39
У вас сообщений: 1341
стоматология
На заявках
Российская Федерация

Сочи(Адлер)
Цитата МастерБаку ()
что такое 1 , 2 , 3 ? и для чего оно там ?
не лучше бы восстановить второй выход под пневмотерминал , а выбор и работу мм осушествить штатно ? и почему пуск мм осушествляется по выходу с блока управления ? не лучше по входу ? так пуск и останов будет более плавным. и на мм тоже нужны вода-воздух на спрей.

непонятно еще,что там манометр показывать будет,там же подводка воздуха на спрей,спрей то по схеме не работает unknown

fiksa555Дата: Суббота, 13.Май.2017, 20:58 | Сообщение # 40
Завсегдатай
У вас сообщений: 279
Cервисная служба
На заявках
Российская Федерация

Апрелевка
Пообщался с врачом, и оказывается:
установка списана по состоянию(из больнички где раньше стояла), врач её притащил домой(разложил и пытается собрать и склеить, Говорит надо восстанавливать, а чё там восстанавливать...
Столик ещё ничего,остальное всё сломано и гидроблок и кресло на куски.... "ПИ.........Ц" какой-то, врач "идиот" ещё и загоняет про мотор,надо сделать...Хорошо не поехал...
Тему закрываем конкретно про "этот" хлам....

Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » Установка PREMIER-05 электрическая схема
Страница 1 из 212»
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Ремонт стоматологичес...[Wirs_32 (25.Июн.2017)]
2. Подшипники для импорт...[bektyish (25.Июн.2017)]
3. MindRay DC-3[spartanec87 (25.Июн.2017)]
4. Устройство для фиксац...[Alexium (25.Июн.2017)]
5. Медисон V10[valentin17 (25.Июн.2017)]
6. Телештатив Opera[Anakonda2a (25.Июн.2017)]
7. Сбилась дата на месяц...[VJIKiVJIK (25.Июн.2017)]
8. Аппарат многофункцион...[mark4 (24.Июн.2017)]
9. Имитатор сигналов для...[evgenij_sar (24.Июн.2017)]
1. СТОЛ ОПЕРАЦИОННЫЙ УНИ...[23.Июн.2017]
2. Инструкция пользовате...[16.Июн.2017]
3. SERVICE MANUAL OEC 99...[31.Май.2017]
4. Newport e150 service ...[24.Май.2017]
5. DGM-130 документация[22.Май.2017]
6. HITACHI HI VISION Avi...[11.Май.2017]
7. Схемы компании Альтон...[07.Май.2017]
8. Руководство ЭК12Т Аль...[06.Май.2017]
9. BTS-330 BioSystems Ан...[05.Май.2017]
10. Service manual for At...[02.Май.2017]
1. promaxzitmax[25.Июн.2017]
2. NAVARRO[25.Июн.2017]
3. Medzone[25.Июн.2017]
4. AdvUser[24.Июн.2017]
5. fom33[24.Июн.2017]
6. bb_l[24.Июн.2017]
7. Anny_SUh[24.Июн.2017]
8. Pavel_sochi[24.Июн.2017]
9. mark4[23.Июн.2017]
10. Frodo[23.Июн.2017]
МастерБаку[380]
Serg74[141]
Dimitrius[122]
генаf[109]
РОМУЛ[87]
Yulana34[86]
madmac[83]
big[82]
naves[80]
rozzi70[68]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
