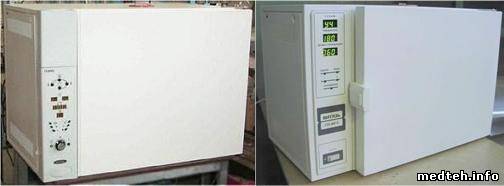

Стерилизатор воздушный ГП-20-3 "Витязь", Беларусь
sentjurvДата: Вторник, 27.Сен.2011, 13:06 | Сообщение # 1
Стажер
У вас сообщений: 24
инженер-радиоэлектроник
На заявках
Беларусь

Минск
В архиве выложены схемы на ГП-20 И ГП-40, руководство по использованию и тех.обслуживанию, даташиты на используемые элементы:

http://depositfiles.com/files/fs31zv016

vladimir1959Дата: Вторник, 01.Ноя.2011, 15:31 | Сообщение # 2
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Не разборчивы буквы на микросхеме К294, если кто знает подскажите. Всем спасибо!

МВРДата: Среда, 02.Ноя.2011, 01:11 | Сообщение # 3
Медтехник
На заявках
Российская Федерация

.

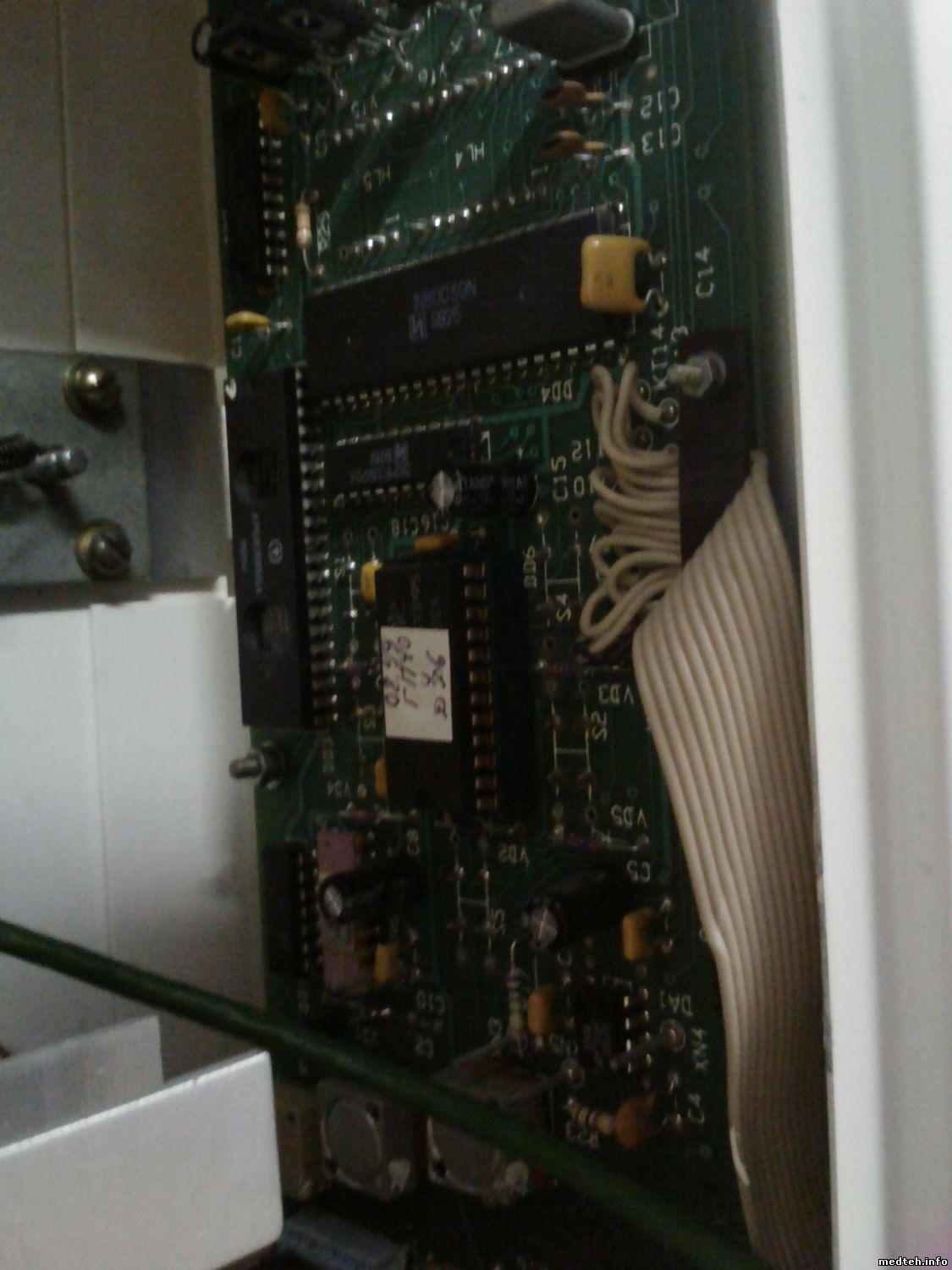

Плата А1.1 стабилизатора напряжения ГП-20-3 (ГП-40-3) НПО "Витязь", и 1995 г., и 2001 г. производства, имеет три МС: DA1 - КР142ЕН5В и DA2, DA3 - КР1157ЕН15В. Во всей схеме воздушного стерилизатора ГП-20-3 этого производителя ни одной МС из указанной Вами серии нет ...

Сообщение отредактировал МВР - Четверг, 03.Ноя.2011, 19:47

vladimir1959Дата: Четверг, 03.Ноя.2011, 09:51 | Сообщение # 4
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Это Витязь год выпуска 2002, в одних стоит MAC3063 в других К294 только буквы и цифры не разобрать.

georgievichДата: Четверг, 03.Ноя.2011, 11:23 | Сообщение # 5
Участник
У вас сообщений: 41
ученик
На заявках
Российская Федерация

Сибирь
Смотрим сдесь: http://www.syntec.orel.ru/publish/color.pdf

МВРДата: Четверг, 03.Ноя.2011, 19:44 | Сообщение # 6
Медтехник
На заявках
Российская Федерация

.
vladimir1959. Беларусь, НПО "Витязь", нач. службы сервиса Ртищев Владимир Иванович, тел. 810375212225626 ...

Сообщение отредактировал МВР - Четверг, 03.Ноя.2011, 19:50

vladimir1959Дата: Воскресенье, 06.Ноя.2011, 14:23 | Сообщение # 7
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Всем спасибо поставил MOC3062.

vladimir1959Дата: Воскресенье, 20.Ноя.2011, 19:28 | Сообщение # 8
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Всем здравствуйте! При включении режим "Нагрев" не включаются ТЭНы, в чем причина? Всем спасибо.

МВРДата: Воскресенье, 20.Ноя.2011, 22:35 | Сообщение # 9
Медтехник
На заявках
Российская Федерация

.
vladimir1959, на форуме есть тема ГП-40-3 "Витязь" п-во Беларуси, и выяснено, что эл. схема зависит от года производства. Укажите год выпуска ... и посмотрите указанную тему. Эл. схемы 20-ки и 40-ки одинаковы в пределах времени выпуска варианта исполнения (кроме ТЭНов), но варианты по эл. схеме существенно отличаются ...
А так для начала, демонтируйте (это легко) внутренние стенки стерилизационной камеры и посмотрите ТЭНы и проводу к ним ... Вентилятор то вращается ...?
ТЭНы включены, в вариантах исполнения, через термореме - посмотрите его ...


Сообщение отредактировал МВР - Вторник, 22.Ноя.2011, 00:41

vladimir1959Дата: Вторник, 22.Ноя.2011, 20:04 | Сообщение # 10
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Год выпуска 2002,заменил микросхему К1533ТЛ2 на 4 ноге при включении "Ввод" появляется +5в, достался ГП уже микросхема выпаянная,по одной схеме должна стоять К294КП12АР1, подругой МОС3062 поставил МОС3062,вместо ВТ136
запаял МАС16NG, +5в на 2 ногу МОС3062 поступает, а ТЕНы не влючаются.Похоже реле твердотельное(оптосимистор) МОС не открывается, ну
и на управляющий симистора не подается сигнал и он не открывается и не пропускает 220 на ТЭНы. МАС и МОС менял, подскажите в чем причина? С уважением!


Сообщение отредактировал vladimir1959 - Вторник, 22.Ноя.2011, 20:07

AlexiumДата: Вторник, 22.Ноя.2011, 22:49 | Сообщение # 11
Инженер медтехник
На заявках
Российская Федерация

Саратов
Quote (vladimir1959)
+5в на 2 ногу МОС3062 поступает, а ТЕНы не влючаются.Похоже реле твердотельное(оптосимистор) МОС не открывается

Подключите 2 ногу оптосимистора через резистор 330-470 ом к 0 в - сигнал включения нагрева.
А так , если подумать, то не поступает сигнал включения нагрева на оптосимистор. При включении между 1 и 2 ногой оптосимистора должно быть напряжение примерно 1,3-1,5 в - падение напряжния на светодиоде. Если на его выводах 1 и 2 одинаковое напряжение то нечего гадать.
MOC3061M.pdf(533.3 Kb)

vladimir1959Дата: Четверг, 24.Ноя.2011, 12:09 | Сообщение # 12
Завсегдатай
У вас сообщений: 128
инженер по ремонту медтехники
На заявках
Российская Федерация

Курск
Спасибо разобрался,у меня получалось,что +5 вкл. ТЭНа попадает на катод светодиода МОС3062, естественно он закрыт обрезал дорожки поставил крест проводами все открылось и заработало.Видно микросхема которая стояла до МОС3062 другая распиновка.Все спасибо за отзывы! good good

meloman2018Дата: Четверг, 21.Мар.2013, 21:21 | Сообщение # 13
Стажер
У вас сообщений: 10
Инженер по ремонту и обслуживанию
На заявках
Российская Федерация

Саратов
Ссылка не работает. "Такого файла не существует, доступ к нему ограничен или он был удален из-за нарушения авторских прав."

КорсарДата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 14
Стажер
У вас сообщений: 35
инженер
На заявках
Российская Федерация

М
Господа, кто нибудь сталкивался с тем, что на ГП-80 400 установлено время стерилизации 60 мин, а стерилизатор может простерилизовать 15 или 20 минут и написать end? А может и полный цикл пройти без проблем, закономерности нет никакой, сколько хочет, столько и стерелизует! Вчем проблема?

ВАДата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 15
Участник
У вас сообщений: 52
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
доброго времени суток, уважаемые форумчане! подскажите,если кто-то сталкивался с такой неисправностью: шкаф набирает температуру до 116-117град. затем скачек на 180 и переход в режим стерилизации. режим у4. большое спасибо

les_nik_178Дата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 16
У вас сообщений: 1105
Медтехник
На заявках
Российская Федерация

Far East
А чье производство ?

YRA46Дата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 17
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Quote (ВА)
температуру до 116-117град. затем скачек на 180
а фактически какая температура? вообще похоже на датчик, есть смысл подцепить вместо датчика переменник на 200 Ом и покрутить-посмотреть. Шкафчик скорее всего как на правой фотке...Датчик там обычно платиновый 50 Ом.
Еще ПЗУ в панельке передернуть. только обязательно запомнить как стояло..... а то раз в спешке наоборот поставил....ПЗУшка на прощание моргнула и............

babysh-mДата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 18
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
ВА, Похожие неисправности были при восстановимом обрыве провода у датчика температуры (Касимовские и Смоленские шкафчики).
Начни проверку с отключения датчика на плате и замени его подстроечным резистором и попробуй с его помощью проверить поведение шкафа.

ВАДата: Четверг, 28.Мар.2013, 19:42 | Сообщение # 19
Участник
У вас сообщений: 52
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
шкаф производства Беларусь.температура в камере низкая,а на индикации 180

AlexiumДата: Четверг, 28.Мар.2013, 19:43 | Сообщение # 20
Инженер медтехник
На заявках
Российская Федерация

Саратов
Неисправен датчик температуры, сбилась калибровка. Проверить элементарно, желательно фото внутренностей и хоть какие-то замеры сопротивлений и напряжений, например сопротивление датчика температуры.

Это ГП "Витязь" - схемы http://www.medteh.info/forum/55-3854-1

ВАДата: Четверг, 28.Мар.2013, 19:43 | Сообщение # 21
Участник
У вас сообщений: 52
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
доброго времени суток! большое спасибо всем,кто откликнулся.вопрос решен.причина - сбилась калибровка.при помощи переменного резистора и мультиметра шкаф откалибровал согласно методе изложеной в ИЭ.это ГП "Витязь"

LOGRUSДата: Четверг, 28.Мар.2013, 19:43 | Сообщение # 22
Стажер
У вас сообщений: 12
инженер
На заявках
Российская Федерация

Ялта
Была еще несколько раз такая причина - в бак лаборатории ставили в этот шкаф на просушку влажную посуду и вся внутренняя термоизоляция (стекловата) пропитана влагой, ах мокрая. Там проходили провода от датчиков - верхнего и нижнего и в местах соединения попала влага. Индикация темпертуры прыгала непредсказуемо. Решалось - вскрытие корпуса, сушка. После сушки все окей.

ВАДата: Четверг, 28.Мар.2013, 19:43 | Сообщение # 23
Участник
У вас сообщений: 52
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
LОGRUS:извините, в этом ящике всего 2/т датчика. 1- измерение температуры. 2 -откл тпри превышении свыше235
но в других модефикациях это возможно.подобный случай был у меня с ГП -80

meloman2018Дата: Четверг, 28.Мар.2013, 19:44 | Сообщение # 24
Стажер
У вас сообщений: 10
Инженер по ремонту и обслуживанию
На заявках
Российская Федерация

Саратов
У меня аналогичная проблема. Шкаф ГП 20-3 "Витязь", Беларусь. 2002 года выпуска. Хаотично скачет температура. Замена датчика температур и операционного усилителя КР551УД1 ни к каким результатам не привела.

МоторДата: Четверг, 28.Мар.2013, 19:44 | Сообщение # 25
Участник
У вас сообщений: 56
инженер
На заявках
Российская Федерация

Мытищи
Было такое (и, по-моему, именно с "Витязем"). Вылечил заменой подстроечного резистора.Возможен также непропай или нарушение дорожек на плате. Удачи!

chsnДата: Четверг, 28.Мар.2013, 19:44 | Сообщение # 26
Стажер
У вас сообщений: 18
инженер
На заявках
Российская Федерация

Москва
Подскажите, где скачать схему и ТО на ГП 20-3 "Витязь", Беларусь. 2002 года выпуска, а то что есть, не то что надо.

Сообщение отредактировал chsn - Среда, 08.Май.2013, 19:49

roossttДата: Четверг, 28.Мар.2013, 19:44 | Сообщение # 27
Стажер
У вас сообщений: 10
инженер
На заявках
Российская Федерация

Rostov na Dony
В больничке на обслуживание иного таких агрегатов. На родных подстроечных резисторах температура сбивается постоянно! Заменил на зарубежные аналоги. Теперь проблем с температурой нет!

ceraspolДата: Четверг, 28.Мар.2013, 19:45 | Сообщение # 28
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
лучше замерить сколько нужно и подобрать из постоянных резисторов (на ЧИПах можно сделать компактно)

stomatorДата: Понедельник, 11.Ноя.2013, 01:59 | Сообщение # 29
Стажер
У вас сообщений: 4
Сервисный инженер
На заявках
Российская Федерация

Владивосток

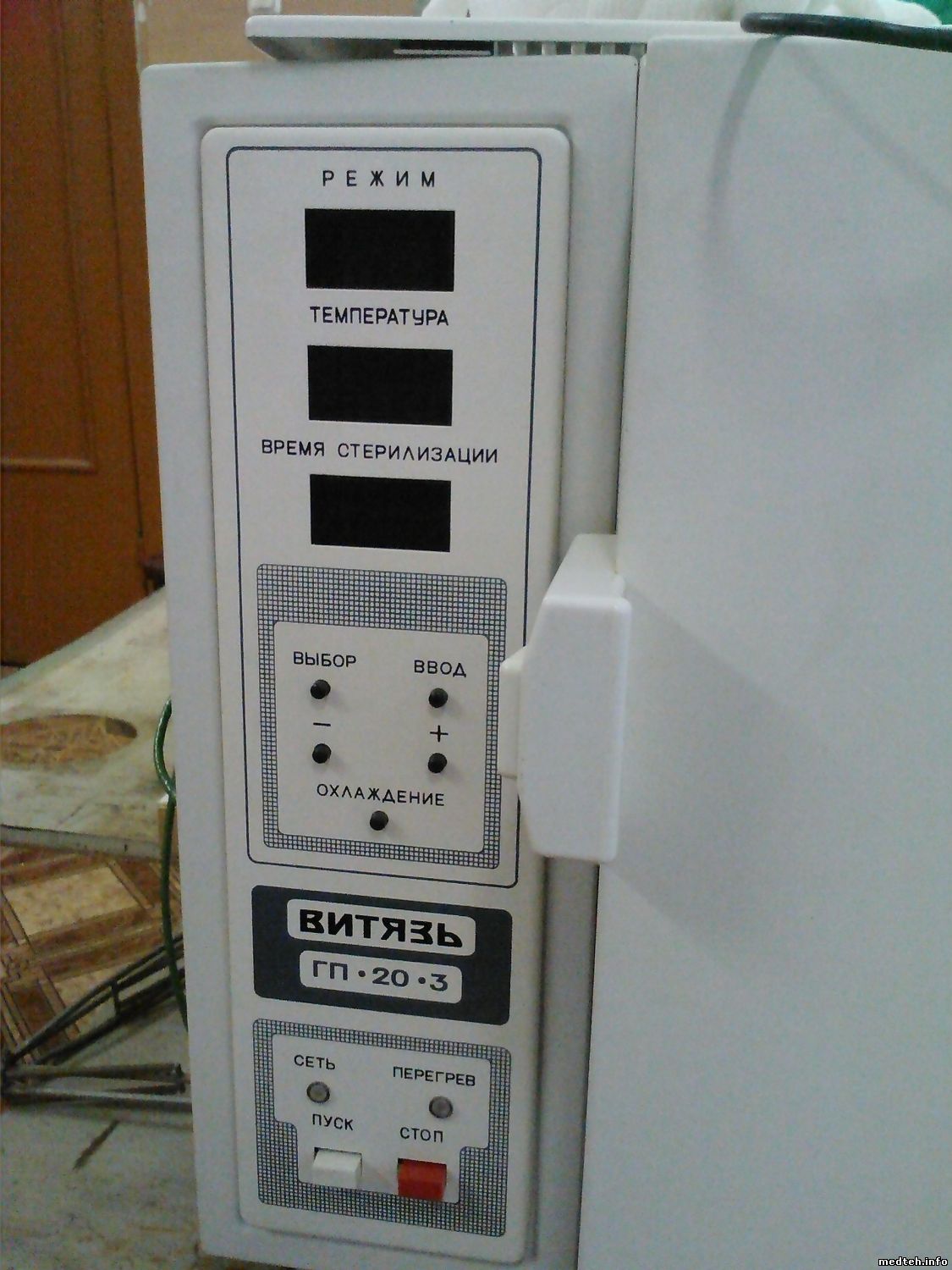

Здравствуйте! Подскажите: имеем Витязь ГП-20-3. Аппарат нагревает камеру до 180, выходит на режим и... продолжает гнать температуру дальше. Пищит, на 225 вырубается. В чем может быть дело?

генаfДата: Понедельник, 11.Ноя.2013, 08:24 | Сообщение # 30
У вас сообщений: 616
медтехникl
На заявках
Российская Федерация

stomator,
предположительго - смотрите симистор и обвязку

ceraspolДата: Понедельник, 11.Ноя.2013, 23:32 | Сообщение # 31
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
незначительное уточнение: у МОС3063 номинальный ток включения 5мА, попадаются китайские при этом токе включаются на один полупериод(похоже на пересортицу с током включения 10 мА), могут работать и на 20 мА, но ресурс наверно уменьшится. Отказы импортных симисторов случаются реже, во всяком случае на технологическом прогоне.

med57Дата: Вторник, 10.Дек.2013, 18:43 | Сообщение # 32
Участник
У вас сообщений: 83
Александр
На заявках
Российская Федерация

Орел
Витязь ГП-20-3 Беларусь 2002г, показания температуры на панели отличаются от фактических на 15 градусов, как это исправить? если надо регулировать подстроечный резистор, то какой из трёх?

Сообщение отредактировал med57 - Вторник, 10.Дек.2013, 18:44

ceraspolДата: Пятница, 03.Янв.2014, 11:54 | Сообщение # 33
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
инструкция в приложении
PUI2.txt(48.7 Kb) · 3155271.txt(48.7 Kb)

ceraspolДата: Пятница, 03.Янв.2014, 12:50 | Сообщение # 34
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
эл. схема в приложении
1718557.zip(0.0 Kb)

МастерБакуДата: Суббота, 04.Янв.2014, 23:52 | Сообщение # 35
У вас сообщений: 11279
инженер
На заявках
Российская Федерация

Нижний Новгород
ceraspol, ничего не открылось unknown
http://www.medrk.ru/uploads/doc/vityaz_gp40-3_man.pdf
http://www.medrk.ru/uploads/file/19827/gpmo_man.pdf
http://monitor.espec.ws/files/suhogarkasimov_442.pdf
http://texnic.ru/medtex/medtex026.htm
http://kaspz.ru/vozd.htm
http://mizma.od.ua/download/GP_rus.pdf
http://www.profmt.ru/pasporta_i_instruktsii/
http://www.diagram.com.ua/library/med-app/
и т.д.

ceraspolДата: Понедельник, 06.Янв.2014, 17:15 | Сообщение # 36
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
STDU Viewer,указанные pdf файлы, нормально открывает. ( ADSL модем). Файлы не скачиваются или скачиваются с ошибками?

ceraspolДата: Среда, 08.Янв.2014, 10:31 | Сообщение # 37
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
электрическая схема
2218930.zip(0.0 Kb)

AlexiumДата: Среда, 08.Янв.2014, 11:54 | Сообщение # 38
Инженер медтехник
На заявках
Российская Федерация

Саратов
ceraspol, если схема занимает более 1 мб то она в теме не прикрепится, файл нулевого размера - скиньте файл или в файлообменник или в хранилище, а ссылку в теме.
yes

med57Дата: Четверг, 25.Июн.2015, 12:09 | Сообщение # 39
Участник
У вас сообщений: 83
Александр
На заявках
Российская Федерация

Орел
Кто-нибудь может помочь с инструкцией по настройке ГП-20-3 1999г? Пробовал, как для более новых нажать включать с нажатой кнопкой выбор-не работает. Датчик новый. Фото передней панели и платы ниже


Благодарю за Ваш ответ.

ceraspolДата: Вторник, 30.Июн.2015, 19:03 | Сообщение # 40
Стажер
У вас сообщений: 18
электронная техника
На заявках
Беларусь

витебск
блокнотом можно прочитать
1150311.txt(48.7 Kb)

Форум медтехников » Медицинское оборудование (тех. разделы) » Стерилизационное оборудование » Стерилизатор воздушный ГП-20-3 "Витязь", Беларусь (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. GBO HiTop 2touch[_Dik_ (13.Апр.2021)]
2. УЗИ Toshiba Aplio XG ...[kkovak (13.Апр.2021)]
3. Стерилизатор паровой ...[Yulana34 (13.Апр.2021)]
4. Аппарат для цитоплазм...[Maxmax (13.Апр.2021)]
5. Анализатор биохимичес...[optimizer (12.Апр.2021)]
6. Новое в лицензировани...[Yulana34 (12.Апр.2021)]
7. ИВЛ Hamilton С2 ф.Ham...[kati98sh (12.Апр.2021)]
8. Всё о стоматустановка...[bektyish (12.Апр.2021)]
9. Puritan Bennett 840[maksai1990 (12.Апр.2021)]
1. лахта-милон руководст...[08.Апр.2021]
2. Весы В1-15 Саша full[05.Апр.2021]
3. КТ Сакура (он же Hita...[03.Апр.2021]
4. Service manual Sinnow...[31.Мар.2021]
5. BS 3000P[26.Мар.2021]
6. Инструкция по ПроГраф...[23.Мар.2021]
7. Коды ошибок в ПО ПроС...[23.Мар.2021]
8. Инструкция по подключ...[23.Мар.2021]
9. MOBILDRIVE Series 4-1...[23.Мар.2021]
10. РУКОВОДСТВО ПО обслуж...[11.Мар.2021]
1. OTEBAY[13.Апр.2021]
2. Igarik[13.Апр.2021]
3. vokomp[12.Апр.2021]
4. Arktur[12.Апр.2021]
5. sergeixxx2011[12.Апр.2021]
6. pilgri[12.Апр.2021]
7. tracer[12.Апр.2021]
8. SnoopY[12.Апр.2021]
9. Суэтин[12.Апр.2021]
10. decadancee[11.Апр.2021]
МастерБаку[571]
Serg74[157]
Yulana34[141]
Dimitrius[129]
РОМУЛ[116]
madmac[113]
naves[113]
генаf[112]
art-i-k[110]
begun_a[104]









Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2021
