Стерилизатор паровой ГК-100-4 [ТЗМОИ] Тюмень
medik59Дата: Воскресенье, 28.Окт.2012, 20:11 | Сообщение # 1
Участник
У вас сообщений: 61
инженер
На заявках
Российская Федерация

РФ

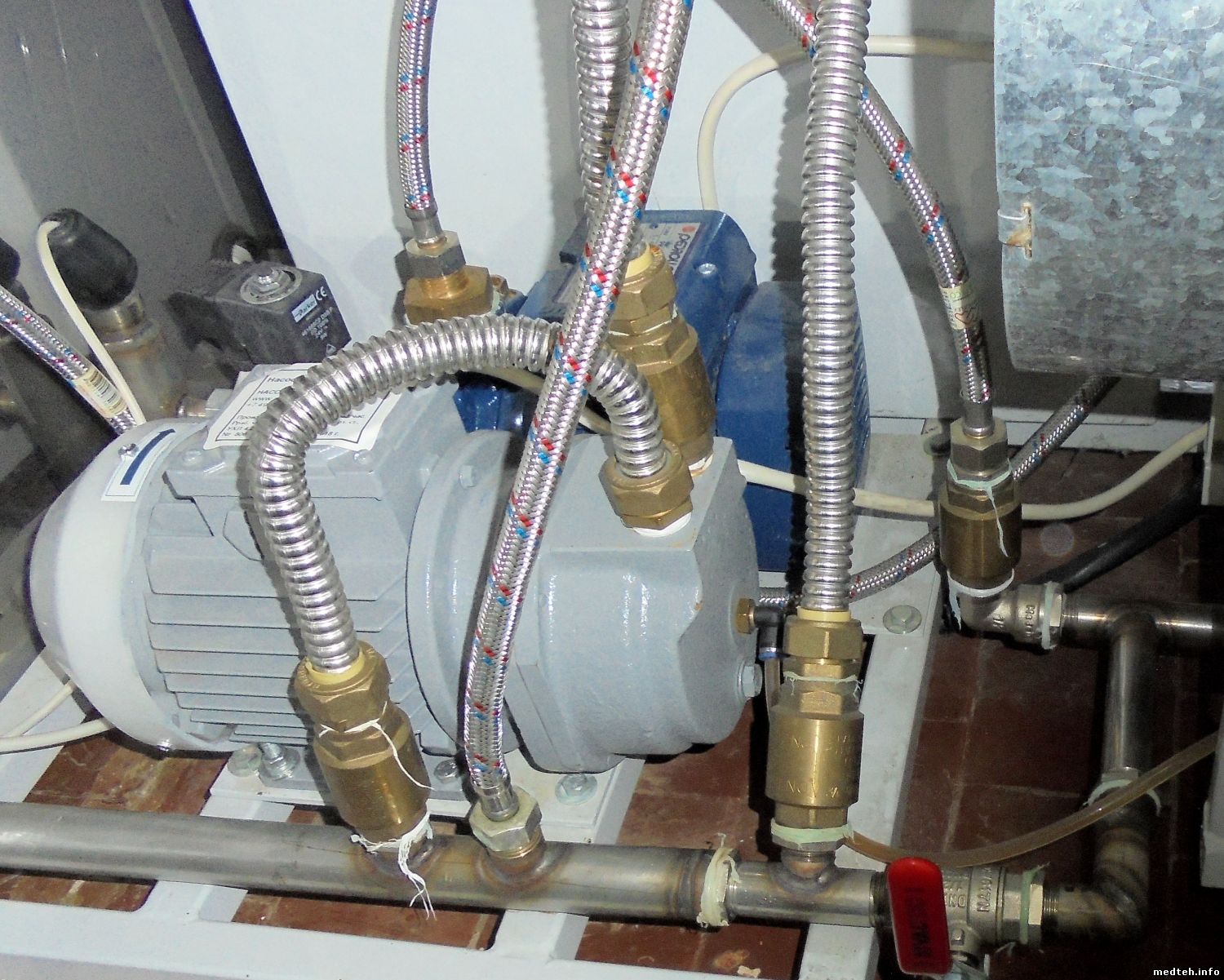

При включении насоса в процессе стерилизации насос издает скрежещущий звук. Регулировка воздушного клапана не устраняет его. При включении насоса в ручном режиме с пульта на холодном стерилизаторе насос работает ровно без побочных шумов.
Если кто сталкивался с подобным явлением прошу поделиться опытом.

.

Есть поучительная тема: "Стерилизатор паровой ГК-100-4 (с автоматикой) [ТЗМОИ] Тюмень (Не подготовлено ЦСО - сгорела плата парогенератора)", в которой рассказано про ошибку непринципиального, слабохарактерного и слабо квалифицированного "монтажора" - горе-работника при установке им стерилизатора на рабочем месте (монтажом назвать такое просто нельзя), и последствия такого "монтажа", ТОЧНЕЕ - установки аппарата на рабочем месте. И эта тема предназначена для размещения только примеров неправильной и/или недолжной установки на рабочем месте (или монтажа) парового стерилизатора ГК-100-4 и описание последствий такой неквалифицированной "работы".

ek16Дата: Воскресенье, 28.Окт.2012, 20:33 | Сообщение # 2
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
medik59, ГК-100-4 требует давления воды в водопроводе 1...5 кг/кв.см. Если больше - это может быть причиной повышенного шума. При работе вакуум-насоса вместе с ним включается клапан ВОДА В КОНДЕНСАТОР. Если давление в водопроводе большое, то сливной трубопровод не справляется со сбросом воды из конденсатора и насоса. Насос не может выбросить из себя воду и начинает греться и греметь (иногда еще и реле температурное срабатывает). Лечится установкой дроссельной шайбы или установкой доп.крана в ветку ВОДА В КОНДЕНСАТОР, уменьшая подачу воды. На работоспособность не влияет.

ek16Дата: Понедельник, 29.Окт.2012, 04:56 | Сообщение # 3
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
см.также сечение внешних труб сброса.

Z-TexnikДата: Среда, 31.Окт.2012, 20:11 | Сообщение # 4
Участник
У вас сообщений: 57
электромеханик
На заявках
Российская Федерация

Шум, который издаёт насос вызывает кавитация. "Режим кавитации наступает, когда давление всасывания становится близким к давлению насыщенных паров воды при соответствующей температуре. Чем выше температура воды в насосе, тем раньше наступает кавитация, тем больше должно быть рабочее давление. Для устранения режима кавитации необходимо производить напуск воздуха на линии всасывания насоса при помощи натекателя. Внимание! Отсутствие кавитации хорактеризуется ровной, без хорактерного шума (потрескивания и звуков скрипа) работой насоса, при этом рабочее давление должно быть не менее 5,3 кПа (40 мм. рт. ст.) при температуре воды на входе в насос не более 15 градусов С." - выписка из паспорта насоса. Сами по себе натекатели представляют довольно сложное устройство в промышленом изготовлении, но его можно имитировать простым игольчатым винтелем. Нечто подобное и стоит на насосе ГК-100-4. Оно или засорилось или надо просто произвести регулировку. Работать в режиме кавитации недопустимо так как это привидёт к преждевременному разрушению рабочих колёс.

medik59Дата: Среда, 31.Окт.2012, 21:31 | Сообщение # 5
Участник
У вас сообщений: 61
инженер
На заявках
Российская Федерация

РФ
Спасибо всем за ответы. Заменили трубу канализации и заменил пружину в клапане. Шум уменьшился.

medik59Дата: Четверг, 28.Мар.2013, 14:48 | Сообщение # 6
Участник
У вас сообщений: 61
инженер
На заявках
Российская Федерация

РФ

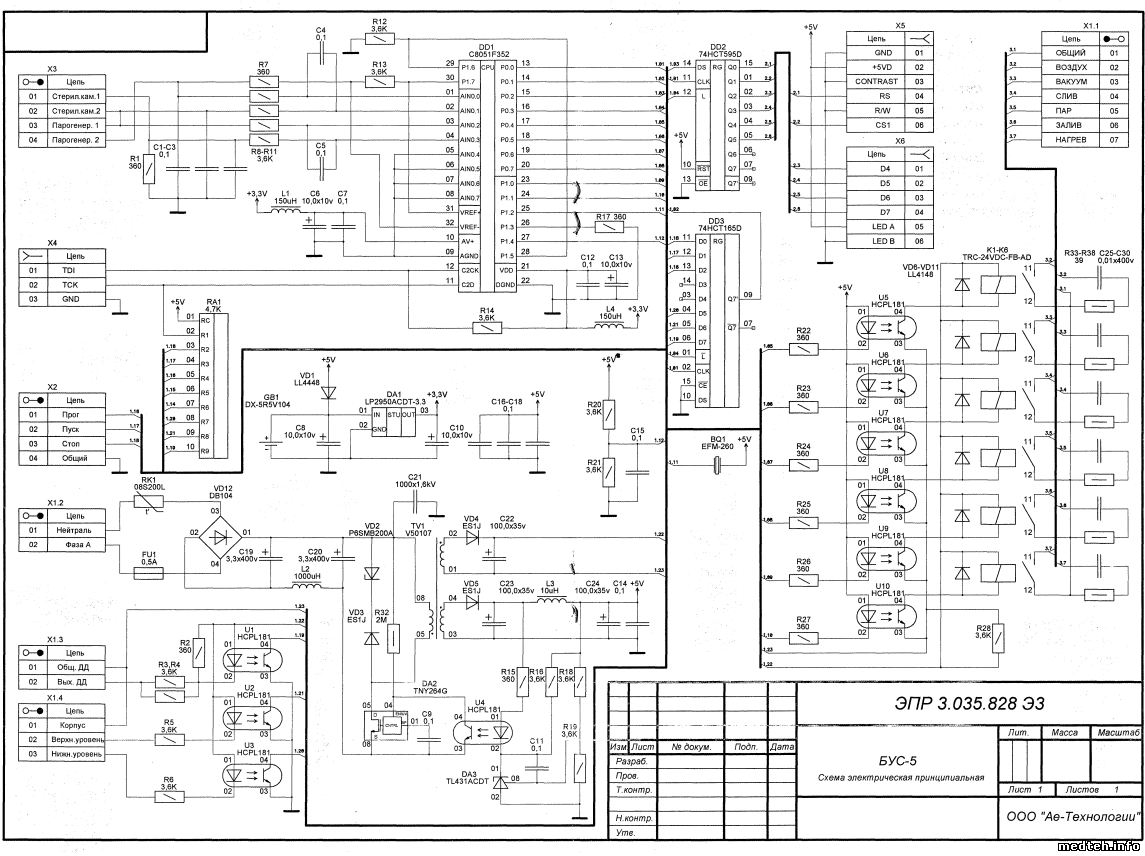

При работе стерилизатора давление в парогенераторе доходит до 2, 8 кГ. Причем ТЭНы включаются при 2,5 кГ, выключаются при 2,6, дальше по инерции набирает давление до срабатывания ПК. Просьба дать совет, как уменьшить давление включения и выключения ТЭНов и возможно ли в автоматическом режиме перейти на управление парогенератором от электроконтактного манометра. Также может ли кто поделиться схемами на плату парогенератора и плату контроллера на ГК-100-4.

Uvarov63Дата: Четверг, 28.Мар.2013, 15:51 | Сообщение # 7
Участник
У вас сообщений: 76
Инженер мед оборудования
На заявках
Российская Федерация

Самара
Добрый день! А предохранительный клапан на 2.5 бара? Ставь на 3 бара смело (Prescor 1/2 -1/2 130 градусов или 1/2-3/4, 1/2-1/2 120 град - вполне достаточно для нормальной работы, так как 134 град не добирается до крышки клапана обычно) . В паспорте часто указано 3 бара, а по факту стоит 2.5 бара. Замена на 3,0 бара должна решить проблему. Так делается везде, где изначально на 2.5 бара стоят. Если это не решит проблему срабатывания клапана, то можно померить напряжение на интегральном датчике давления. В принципе все управление ТЭНами происходит именно с этого датчика - он посылает сигнал на контроллер о включение выключение пускателя КМ1. Если смотреть лицом на щиток где платы все в автоклаве - он на левой крышке под металлической коробочкой закрыт и туда входит второпластовая трубочка. Именно он осуществялет все управление. К нему подходят 3 провода - 104, 5, 7. 104 - управляющий, 5 - общий, 7 - должен быть 5 вольт, если мне память не изменяет. Можно попробовать увеличить напряжение до 5.1 -5.2 вольта, что в принципе может помочь. Изменить напряжение получится не на каждом 100-4, плата парогенератора идет в разных исполнениях. Надо смотреть какое исполнение платы парогенератора у тебя. Откалибровать интегральный датчик давления самому очень проблематично и я думаю об этом даже думать не стоит.
Поэтому самый верный и щадящий вариант - предохранительный клапан на 3.0 бара. На заводе настраивают порог отключения ТЭН на 2.4-2.5 (по их словам) , по факту же реально давление доходит до 2.7-2.8 бар. Поэтому не заморачивайся и меняй клапан. Такая проблема почти со всеми датчками.


Сообщение отредактировал Uvarov63 - Четверг, 28.Мар.2013, 15:51

den-zxcДата: Четверг, 11.Июл.2013, 16:37 | Сообщение # 8
Стажер
У вас сообщений: 4
Инженер
На заявках
Российская Федерация

Санкт-Петербург
В паровом стерилизаторе ГК-100-4 вышел из строя контролер AL32AN, причем только часть которая отвечает за датчик давления Метран.

Подскажите пожалуйста, возможно ли его отремонтировать без замены контроллера?
И если есть, то где мне можно скачать электрическую схему этого контролера.

ek16Дата: Пятница, 12.Июл.2013, 18:26 | Сообщение # 9
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
den-zxc, схему контроллера не найдешь, изготовитель не дает. Описание контроллера есть в хранилище. Метран проверял? ток на выходе должен быть 6,67 мА при атмосферном давлении.
Покрути резисторы калибровки, они многооборотные и без упоров, могут выйти из зацепления.
На контроллере 2 комплекта входных модулей резисторов, найди второй токовый и поменяй, они на розетках.

den-zxcДата: Вторник, 16.Июл.2013, 17:58 | Сообщение # 10
Стажер
У вас сообщений: 4
Инженер
На заявках
Российская Федерация

Санкт-Петербург
Спасибо.
Метран проверял, все с ним в порядке. резисторы покручу. хотя я не понимаю чего это они вдруг слетели с зацепления, если на них еще заводская краска.
Только к сожаления я пока ничего не могу скачать из хранилища, но как я понимаю описание контролера есть у меня самого. Оно же есть и в руководстве пользователя.


Сообщение отредактировал den-zxc - Вторник, 16.Июл.2013, 18:06

frusyaДата: Четверг, 20.Фев.2014, 19:06 | Сообщение # 11
Стажер
У вас сообщений: 15
новичок
На заявках
Российская Федерация

кемерово
помогите советом!После долгого простоя запускал ГК-100-4. Установил самодельный клапан (токарь выточил корпус) на линии вакуума,запустил сразу в автомате
и после недолгой откачки на табло сообщение -"вода в вакууме" (на мановкуум-тре -0,2 -0,3). В ручном режиме каким-то образом раскачал вакуум- то пар в камеру,то вакуум включал))подтянул соединения, заменил мембрану на клапане "СБРОС ПАРА". Мановак-метр -0,8. запустил на автомате "134" прошел цикл прекрасно!Хотя клапан(самодел) подсасывал при полном зажатии!! Автоклавер сделал закладку и на 4 вакууме он завис!т.е. насос молотил оч.долго показания -0,5
где-то. Автоклавер открыл камеру-все мокрое и с литр воды выттекло!Что делать?????Ну то ,что учиться надо было - это ясно! А еще что?
Вакуумнасос воду забрасывает как-то?Клапан притирать?


Сообщение отредактировал frusya - Четверг, 20.Фев.2014, 19:10

ek16Дата: Воскресенье, 02.Мар.2014, 20:35 | Сообщение # 12
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
frusya,
1. 1-й цикл всегда прогревочный (с не загруженной камерой)
2. для хорошей сушки нужен хороший вакуум, в т.ч. на этапе уд.воздуха (не менее 4 пульсов от -0,9 до +0,3 Бар) biggrin
3. нормы загрузки надо соблюдать
4. не должно быть негерметичностей и подсосов
Если все выполнить - белье хрустеть будет
yes

Z-TexnikДата: Воскресенье, 16.Мар.2014, 20:45 | Сообщение # 13
Участник
У вас сообщений: 57
электромеханик
На заявках
Российская Федерация

Непонятно какой клапан заменили? Если после вакуума в камере вода, то это однозначно неисправен обратный клапан. Покупаете его в сантехническом магазине, только смотрите чтобы внутренности были из латуни.

frusyaДата: Понедельник, 17.Мар.2014, 13:28 | Сообщение # 14
Стажер
У вас сообщений: 15
новичок
На заявках
Российская Федерация

кемерово
))) Клапан" вакуумнопредохранительный" поставил не так шарик(вниз)Перевернул)))И да, обратный клапан травил)) Заменил на латунный (Италия))))
Пока работает! ))) СПС!!!

ErmakДата: Четверг, 07.Авг.2014, 08:20 | Сообщение # 15
Участник
У вас сообщений: 73
инженер
На заявках
Российская Федерация

Тюмень
Может подскажите...При включении аппрата гк 100-4, дисплей начинает светиться но ничего не происходит, ни букв ни цифр на дисплее не появляется, просто светиться и все. Я так понял плата контролера умерла...Батарейка на ней норм, что можно посмотреть чтобы удостовериться что именно контроллер. Со слов медработника было сначала не проходил цикл вакуум, потом после выкл вкл на дисплее просто писал неисправность, а потом ни инфо ни чего Прошу помощи, куда капнуть незнаю

seabeeДата: Вторник, 13.Окт.2015, 15:42 | Сообщение # 16
У вас сообщений: 1120
инженер
На заявках
Российская Федерация

Сибирь
Пытался проверить настройку многооборотистым сопротивлением.Но чуть ушёл и контроллер зависает.
На плате усилителя не нашёл Х1:4,там только три клеммы.Сейчас в основном ошибка 9.
Контактный установлен на 2.6 бар. ставишь меньше-ошибка 7.
Нашёл-ошибка 9-зависание клапана "пар в камеру" когда давление вакуума ниже "-0.6".Не хватало усилия для включения.


Сообщение отредактировал seabee - Среда, 14.Окт.2015, 14:06

yusupovd92Дата: Воскресенье, 22.Ноя.2015, 16:59 | Сообщение # 17
Участник
У вас сообщений: 99
инженер
На заявках
Российская Федерация

ставр
Здравствуйте.
Манометр на камере и показания на пульте управления отображают разные показания. пару циклов вакуума в начале проходят нормально. потом может на любом цикле (1-4 вакуум) появится ошибка показаний. пульт управления перестает уходить дальше -0.62 . показания манометра цифрового и мановакуометра механического совпадают.


с уважением саша

ek16Дата: Воскресенье, 22.Ноя.2015, 18:11 | Сообщение # 18
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
yusupovd92, информации мало, чеки или фото

Александр

yusupovd92Дата: Понедельник, 23.Ноя.2015, 15:04 | Сообщение # 19
Участник
У вас сообщений: 99
инженер
На заявках
Российская Федерация

ставр
нету чеков. разница в показаниях. манометр -0.9 показывает, а на регистраторе и пульте дальше -0.6 не опускается. первый цикл стерилизации весь прошел сегодня(работало все ровно). но во второй появилась ошибка вот эта самая. предположительно виноват манометр дм5002б.

с уважением саша

ek16Дата: Вторник, 24.Ноя.2015, 16:14 | Сообщение # 20
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
yusupovd92, ДМ5002 индицировать может правильно, а выходной ток не соответствует. Подключи миллиамперметр в разрыв токовой петли. Давлению -0,6 соответствует ток 5,068 мА, атмосферному давлению - 6,667 мА, 2 Бар - 12 мА. У манометра есть электронные настройки ЦАП0, ЦАП1 и АЦП0, АЦП1. Можно в широких пределах настраивать и индикацию и выходной ток(что более важно). В документации на манометр все подробно

Александр

yusupovd92Дата: Вторник, 24.Ноя.2015, 16:41 | Сообщение # 21
Участник
У вас сообщений: 99
инженер
На заявках
Российская Федерация

ставр
спасибо за советы.

с уважением саша

freeman123Дата: Среда, 04.Май.2016, 09:04 | Сообщение # 22
Участник
У вас сообщений: 52
Инженер медицинского оборудования
На заявках
Российская Федерация

Нижний Новгород
Здравствуйте! Прошу помочь разобрать с проблемой, при запуске цикла стерилизатор выдаёт ошибку "Неисправно электропитание". Грешу на реле напряжения. Фото после выхода ошибки.

nik_nikДата: Среда, 04.Май.2016, 13:46 | Сообщение # 23
У вас сообщений: 188
инженер по ремонту
На заявках
Российская Федерация

Приморский кр.
freeman123 Я бы сначала попробовал фазы перебросить на входе аппарата, мало ли где электрики лазили. Да и диод на реле должен гореть желтым цветом.

freeman123Дата: Среда, 04.Май.2016, 14:00 | Сообщение # 24
Участник
У вас сообщений: 52
Инженер медицинского оборудования
На заявках
Российская Федерация

Нижний Новгород
nik_nik, тоже думаю фазы местами попробовать поменять. Странность в том, что сегодня цикл включил и всё шло в штатном режиме, но на сушке выдал ошибку и всё точно так же. Хотя с самого начала ошибку выдавал в самом начале, на первом вакууме. Спасибо, будем пробовать.

senyaДата: Четверг, 05.Май.2016, 20:27 | Сообщение # 25
Стажер
У вас сообщений: 29
инженер
На заявках
Беларусь

Минск
Был один случай у меня, но не со стерилизатором, с компрессором, там электрик чужеродную фазу всунул засранец, на землю мерю питание есть, там фишка есть блок ориентации фаз он в ход компрессор не пускал. Померяй напругу между фазами.

PavelSAДата: Вторник, 10.Май.2016, 05:16 | Сообщение # 26
Стажер
У вас сообщений: 35
инженер по ремонту медоборудования
На заявках
Российская Федерация

Самара
этот блочек кроме отсутствия фаз контролирует еще и перекос,там должен быть регулятор задания дельты перекоса.

PavelSA

freeman123Дата: Пятница, 01.Июл.2016, 10:49 | Сообщение # 27
Участник
У вас сообщений: 52
Инженер медицинского оборудования
На заявках
Российская Федерация

Нижний Новгород
Проблема решилась после замены автомата на стене, был обгоревший плохой контакт. Пришлось начальству доложить чтоб электрика заставили посмотреть и заменить автомат.

LopezДата: Среда, 12.Окт.2016, 15:14 | Сообщение # 28
Стажер
У вас сообщений: 19
Инженер по метрологии
На заявках
Российская Федерация

Петрозаводск
Подскажите, пожалуйста! На стерилизаторе горит ошибка "нажата кнопка стоп", хотя она не нажата. Рядом стоит такой же стерилизатор, позванивал обе кнопки Стоп, все одинаково работает. Что может быть?

УАВ

ek16Дата: Четверг, 13.Окт.2016, 14:20 | Сообщение # 29
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
Lopez, отключи цепь 87 от контроллера, если сообщение исчезнет - неисправна кнопка или неправильно подключены цепи к кнопке, в т.ч. в соединении жгута от шкафа к панели управления. Если сообщение останется - пробит вход контроллера. Это его замена или ремонт

Александр

LopezДата: Четверг, 13.Окт.2016, 23:55 | Сообщение # 30
Стажер
У вас сообщений: 19
Инженер по метрологии
На заявках
Российская Федерация

Петрозаводск
ek16, Спасибо за совет!

УАВ

valeriy322Дата: Пятница, 04.Окт.2019, 21:58 | Сообщение # 31
Заглянувший
У вас сообщений: 3
ingeneer
На заявках
Российская Федерация

NN
Здравствуйте, может кто сталкивался с проблемой выпуска пара в конце?
Пустой работает, с материалом возникают проблемы

ek16Дата: Вторник, 08.Окт.2019, 10:24 | Сообщение # 32
Завсегдатай
У вас сообщений: 214
инженер-электрик
На заявках
Российская Федерация

Тюмень
valeriy322, возможно выпускное отверстие в камере перекрывается упаковками

Александр

valeriy322Дата: Суббота, 19.Окт.2019, 21:14 | Сообщение # 33
Заглянувший
У вас сообщений: 3
ingeneer
На заявках
Российская Федерация

NN
Цитата ek16 ()
valeriy322, возможно выпускное отверстие в камере перекрывается упаковками

Да как не клади одно и тоже, если чуть-чуть положить, то работает.
А так очень медленно спускает, минут 10 и зависает, они с пульта дальше работают.

Форум медтехников » Медицинское оборудование (тех. разделы) » Стерилизационное оборудование » Стерилизатор паровой ГК-100-4 [ТЗМОИ] Тюмень (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 1
  • 1
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Ключи МРТ КТ[shokon (21.Ноя.2019)]
2. Аквадистиллятор АЭ-14...[Archi_Barneo (21.Ноя.2019)]
3. Прикроватный монитор ...[Alexium (21.Ноя.2019)]
4. Тонометры АД. Аспекты...[yblod5 (21.Ноя.2019)]
5. ИВЛ Engstrom Carestat...[EnKA (21.Ноя.2019)]
6. ПРЯМЫЕ и УГЛОВЫЕ НАКО...[МастерБаку (21.Ноя.2019)]
7. Предложения о ПРИОБРЕ...[doctor_farsh (21.Ноя.2019)]
8. Стерилизатор паровой ...[yblod5 (20.Ноя.2019)]
9. Стерилизатор паровой ...[limat (20.Ноя.2019)]
1. ДНК Эльф-4 схема[20.Авг.2019]
2. Voluson EC200 System ...[05.Авг.2019]
3. Olympus 90k series se...[02.Июл.2019]
4. Прошивка CORMAY MULTI...[24.Июн.2019]
5. TWAIN драйвер жля HAN...[24.Июн.2019]
6. Руководство пользоват...[18.Июн.2019]
7. Инструкция по эксплуа...[04.Июн.2019]
8. Стерилизатор паровой ...[03.Июн.2019]
9. Аппарат ИВЛ "Zis...[03.Июн.2019]
10. Аппарат ИВЛ "Zis...[03.Июн.2019]
1. vladem[21.Ноя.2019]
2. kletuss[21.Ноя.2019]
3. AlekseyPetrov55[21.Ноя.2019]
4. doctormobi[21.Ноя.2019]
5. engineer_Ilya[21.Ноя.2019]
6. Guzum60[20.Ноя.2019]
7. Kachevnik[20.Ноя.2019]
8. malex[20.Ноя.2019]
9. potach[20.Ноя.2019]
10. kana8686[20.Ноя.2019]
МастерБаку[521]
Serg74[155]
Dimitrius[128]
Yulana34[123]
генаf[112]
РОМУЛ[112]
naves[109]
madmac[108]
astra[99]
andruka[90]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2019
