стерилизатор ГП-80-01 УХЛ4,2
VacyДата: Среда, 06.Мар.2013, 11:16 | Сообщение # 1
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Добрый день!Есть старенький термостат ГП-80-01 УХЛ4,2-струдом удалось прочитать на шильдике.нужен паспорт со схемой,в блоке управления четыре платы с элементами.Термостат при включении набирает температуру но на кнопки не реагирует.

rodnmuzvnДата: Среда, 06.Мар.2013, 13:07 | Сообщение # 2
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте. Вы определитесь, что у Вас — стерилизатор или термостат. Вам нужно постоянно поддерживать температуру (25–55° С) или же проводить стерилизацию при 120, 160 или 180 (° С). Попробуйте прислать фотографии: внешний вид, расположение плат, и др.)?

zennkaДата: Среда, 06.Мар.2013, 14:05 | Сообщение # 3
Стажер
У вас сообщений: 5
Специалист в м/б практике
На заявках
Российская Федерация

Moscow
Серия ГП-80 это воздушные стерилизаторы. Однозначно нужны фотографии блока управления

OllemedДата: Среда, 06.Мар.2013, 22:56 | Сообщение # 4
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Vacy, если блок управления находится слева,- это ГП-80-1 Белгород-Днестровского з-да МИЗ-МА, если БУ сверху- ГП-80-01 (производитель неизвестен).

rodnmuzvnДата: Четверг, 07.Мар.2013, 11:53 | Сообщение # 5
Завсегдатай
У вас сообщений: 166
инженер по медоборудованию
На заявках
Российская Федерация

Ростов-на-Дону
Здравствуйте. Коллеги, не путайте Vacy. Я встречал блок управления и Касимовского з-да (да и откуда 4 платы в стерилизаторе.) Лучше, конечно, если пришлет фотографии.

VacyДата: Четверг, 07.Мар.2013, 14:53 | Сообщение # 6
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь

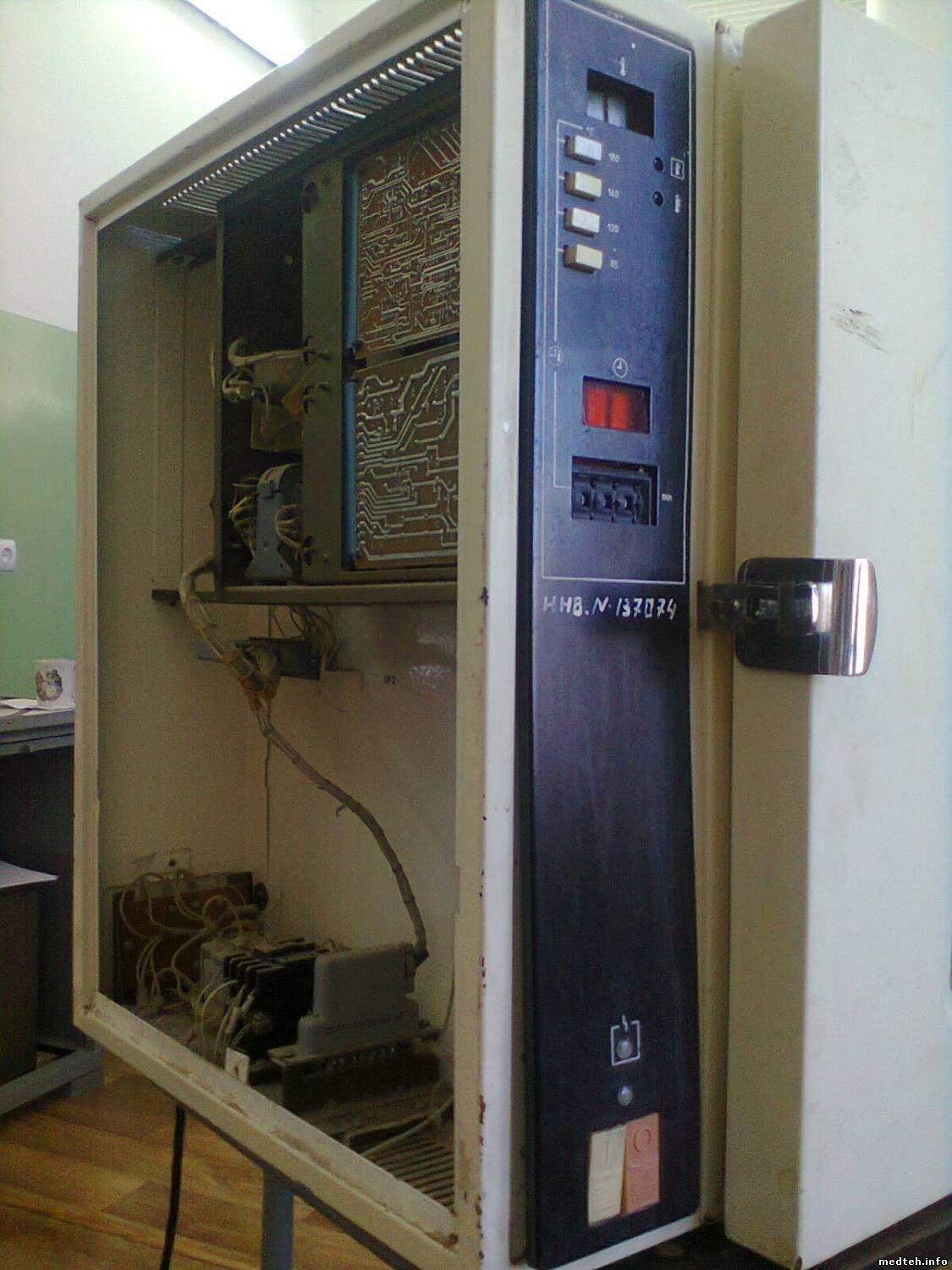

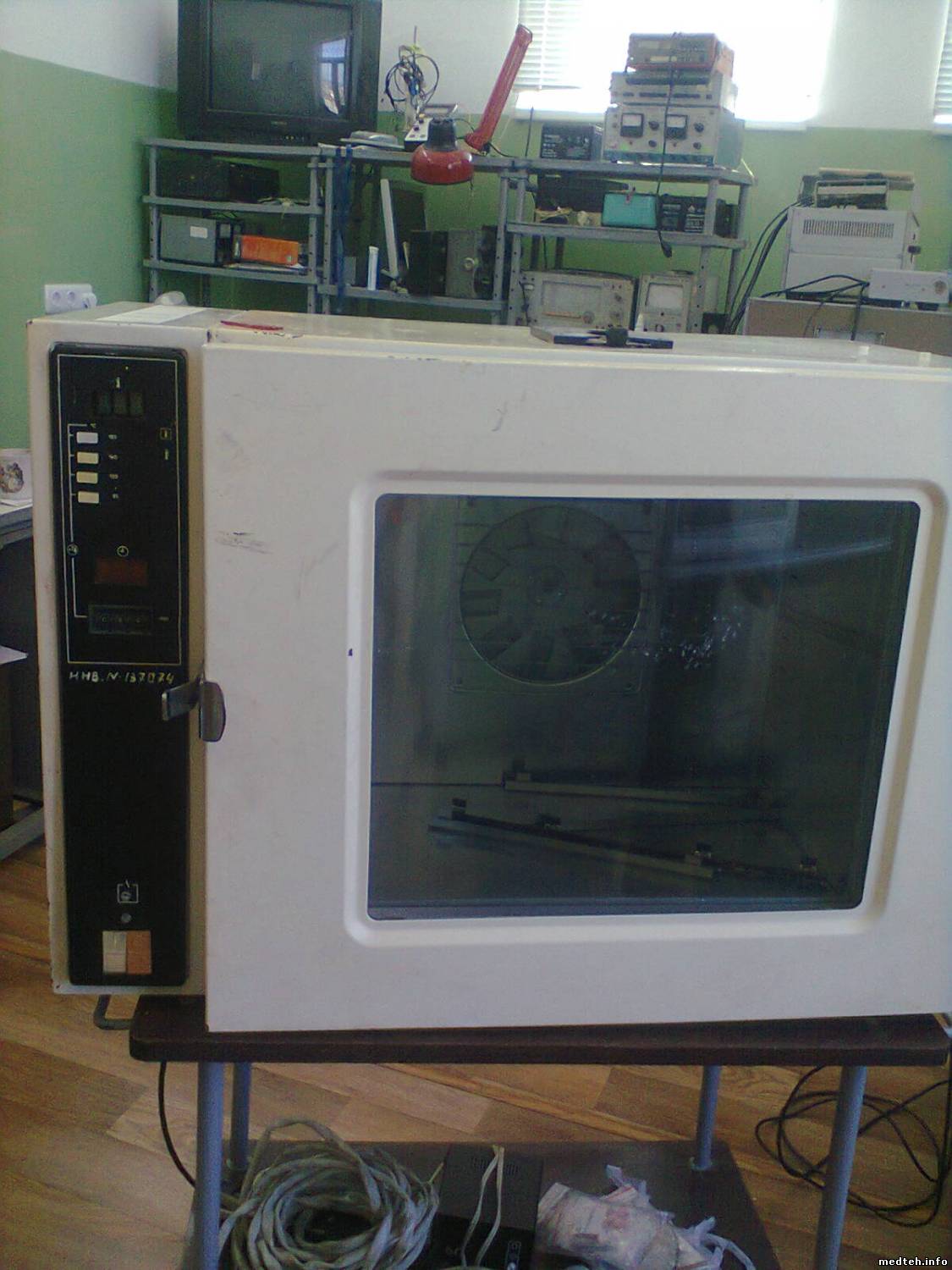

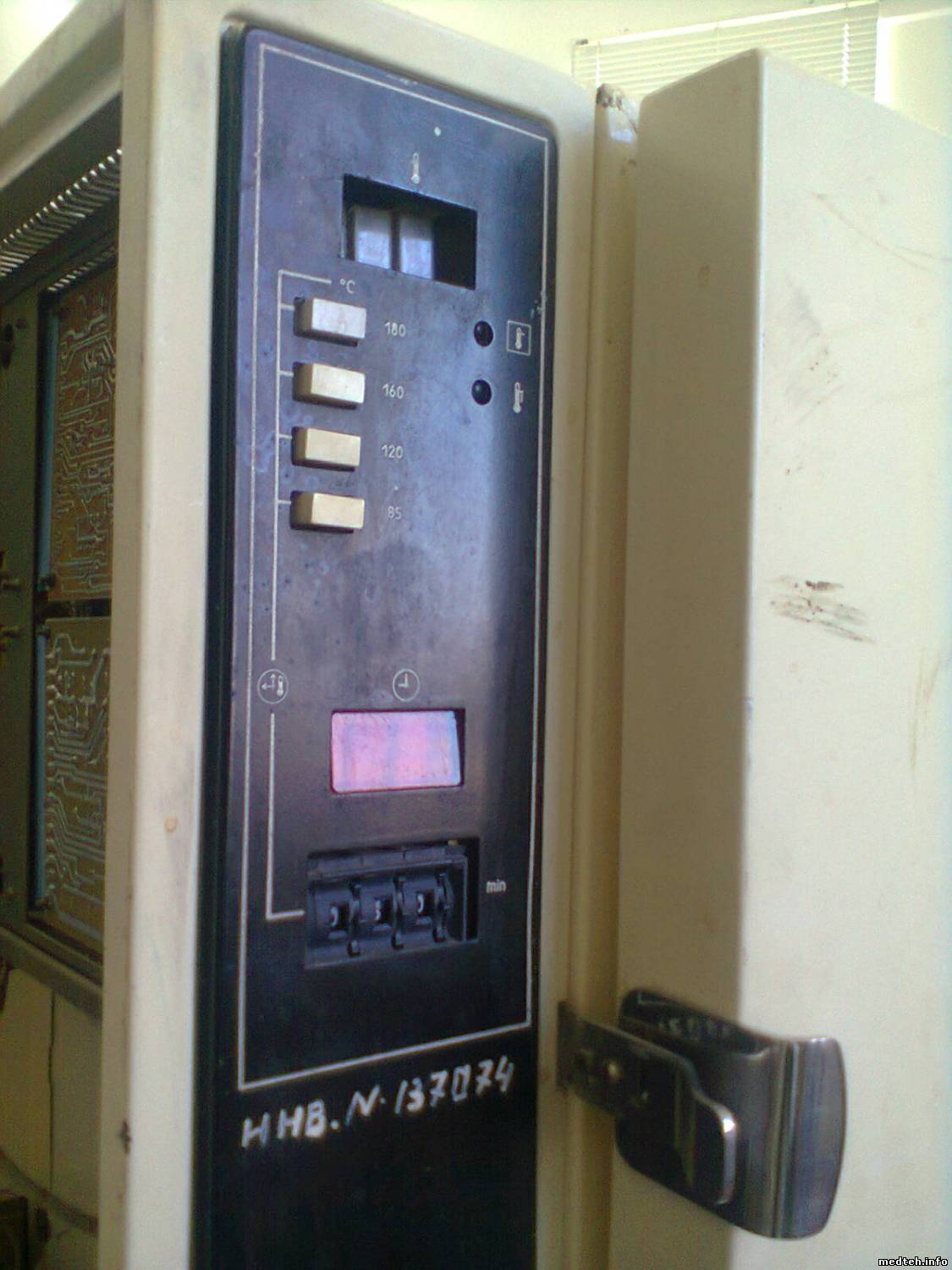

фото стерилизатора

DimitriusДата: Четверг, 07.Мар.2013, 22:17 | Сообщение # 7
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
Модификаци ГП-80-1, пару раз попадалось -вместо галетника стоит типа П2К, документация

http://www.4shared.com/rar/TuoP2zMQ/ГП-80-1_Б-Дм_инстр_зав_.html

или в хранилище

http://www.medteh.info/load/66-1-0-1998


Сообщение отредактировал Dimitrius - Четверг, 07.Мар.2013, 22:33

lis63Дата: Пятница, 08.Мар.2013, 00:16 | Сообщение # 8
начальник участка
На заявках
Российская Федерация

Самара
Ух, какой раритет. Это Белгород-Днестровский.Что с ним случилось? Схем нет, но когда-то я подобное чудо ремонтировал.

VacyДата: Суббота, 09.Мар.2013, 11:51 | Сообщение # 9
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
сам аппарат включается набирает температуру на кнопки не реагирует и наверное не отключается.Проще конечно перевести на Белорусский блок управления(с двумя термопарами),но это дороже чем отремонтировать и захочет больница.С деньгами у них сложно.

lis63Дата: Суббота, 09.Мар.2013, 23:04 | Сообщение # 10
начальник участка
На заявках
Российская Федерация

Самара
На какие кнопки не реагирует?
Выходит ли на режим стерилизации? (По окончании нагрева, при достижении 180 С должен сработать зуммер)
Вообще, старые Белгород-Днестровские шкафы одни из самых надежных, если есть на форуме кто-нибудь из заводчан, то, пользуясь случаем, хочу сказать им спасибо за надежные и неприхотливые приборы.
Поэтому все как обычно при ремонте старого оборудования:
1. Вытаскиваем все платы и хорошо моем все разъемы спиртом.
2. Меняем все старые электролитические конденсаторы на новые.
Ломаться там особо нечему, жесткая логика в таких изделиях отказывает не очень часто.
По результатам отпишись.

Кстати, если задумаешь менять на белорусский блок (Гродторгмаш), то я советую коммутировать ТЭНы через пускатель или твердотельное реле, т.к. большинство отказов блоков происходит из-за поломок выходного реле, которое не работает нормально при долговременной эксплуатации на токе, близком к максимальному.

Кстати, я ставил электродвигатели вентиляторов от касимовских шкафов, подходят с небольшой доработкой.


Сообщение отредактировал lis63 - Суббота, 09.Мар.2013, 23:06

SeptДата: Понедельник, 11.Мар.2013, 02:05 | Сообщение # 11
На заявках
Украина

Житомир
Dimitrius, схемы именно на П2К нет? У того что я видел, стоит один ст-19 и компаратор тоже один.
Как запускается ИЕ12 так и не понятно.

VacyДата: Понедельник, 11.Мар.2013, 10:34 | Сообщение # 12
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
При включении на дисплее темп. 137град. с нагревом около 300мин падает до 100 как не странно и стабилизируется при заданных 120 в камере порядка 110град. Надисплее время стерилизации постоянно нули.А аппарат сделан добротно.вот его общий вид.

VacyДата: Понедельник, 11.Мар.2013, 10:36 | Сообщение # 13
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
ошибся фото

lis63Дата: Вторник, 12.Мар.2013, 00:56 | Сообщение # 14
начальник участка
На заявках
Российская Федерация

Самара
А датчик температуры там стоит какой? Немного похоже на обрыв датчика. Возможен такой вариант, что при нагревании металл расширяется и контакт в датчике восстанавливается. Там сопротивление или термопара?
Сопростивление в холодном состоянии? Нагретого?

SeptДата: Вторник, 12.Мар.2013, 02:19 | Сообщение # 15
На заявках
Украина

Житомир
Vacy, если выдернуть блок индикации температуры и с его разьема прозвонить датчик,
какое сопротивление показывает? Источник смотрел?

VacyДата: Вторник, 12.Мар.2013, 10:26 | Сообщение # 16
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Честно говоря я так глубоко еще не копал.Хотелосьбы для начала найти родную документацию.Темболее клиент на нем не работал.им кто-то передал с хранения.

angelsvДата: Вторник, 12.Мар.2013, 12:25 | Сообщение # 17
Стажер
У вас сообщений: 38
Медтехник
На заявках
Украина

Донецк
Если честно - то очень похоже на Витебский, а не на Белгород-Днестровский...но суть не в этом...
Цитата
Вообще, старые Белгород-Днестровские шкафы одни из самых надежных, если есть на форуме кто-нибудь из заводчан, то, пользуясь случаем, хочу сказать им спасибо за надежные и неприхотливые приборы.
Поэтому все как обычно при ремонте старого оборудования:
1. Вытаскиваем все платы и хорошо моем все разъемы спиртом.
2. Меняем все старые электролитические конденсаторы на новые.
Ломаться там особо нечему, жесткая логика в таких изделиях отказывает не очень часто.

Хотелось бы добавить, что ЧАСТЕНЬКО выходят датчики температуры (Открываешь крышку стерилизатора, откручиваешь 4 винта + внимаешь лопасти охлаждающего вентилятор и снимаешь внутренний кожух - появляется доступ к тэнам и температурным датчикам.)
Если не разбирать - то можно все проверить на колодке (См.Рис1)
Далее на рисунке (Рис.2) схема по проверке датчиков и ТЭНов. (ряд потенциометров отвечает за точность срабатывания датчиков - находится на верхней плате. RK1-3 - это непосредственно датчики, которые отвечают за достижение температуры режима, стабилизацию и температуру охлаждения (в них в основном и вся беда).
Думаю это поможет.

VacyДата: Вторник, 12.Мар.2013, 13:17 | Сообщение # 18
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Спасибо за подсказки.А второй рисунок 306кб-это сам стирилизатор?.Снял кожух внутри,крыльчатку не пришлось снимать она за кожухом.Там два U-образных тена,на левой стенке датчик типа СТ-19(рабачий),на задней стенки тены и похоже термопара (сопротивление порядка 45ом).

angelsvДата: Вторник, 12.Мар.2013, 14:48 | Сообщение # 19
Стажер
У вас сообщений: 38
Медтехник
На заявках
Украина

Донецк
Рисунки местами перепутал...

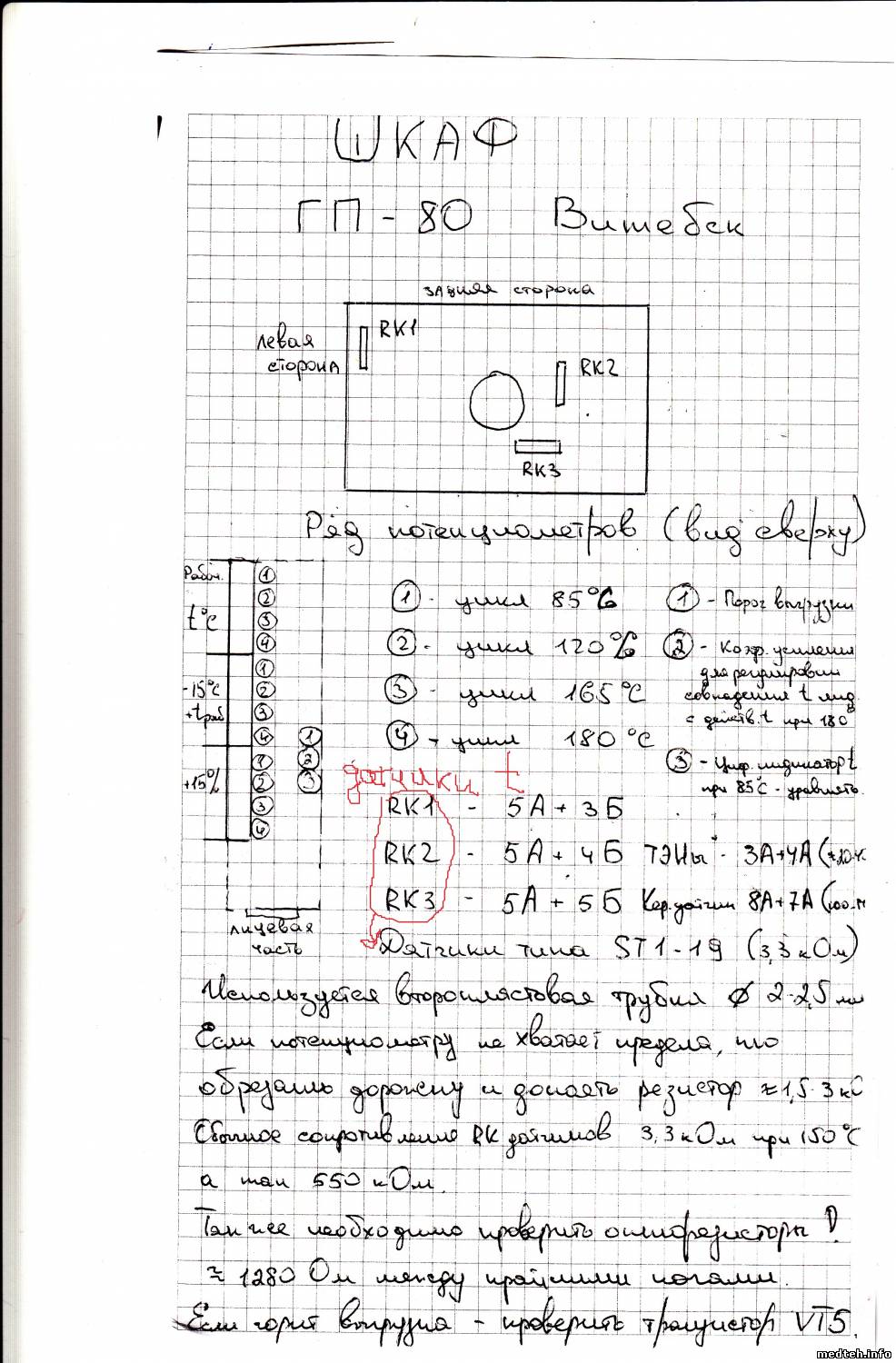

На рисунке 7991539 - я указал колодку , на которой можно проверить датчики и ТЭНы без разборки кожуха.
На Рисунке 2503660 непосредственно методика...(правда писалась давненько...)
Р.с.Сопротивление датчика СТ-19 - 550 кОм (при комнатной температуре...)

lis63Дата: Вторник, 12.Мар.2013, 19:22 | Сообщение # 20
начальник участка
На заявках
Российская Федерация

Самара
Ну вот и докопались до истины

OllemedДата: Среда, 13.Мар.2013, 01:34 | Сообщение # 21
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Цитата (Vacy)
При включении на дисплее темп. 137град. с нагревом около 300мин падает до 100 как не странно и стабилизируется при заданных 120 в камере порядка 110град. Надисплее время стерилизации постоянно нули

1.Проверь наличие питающих напряжений с платы стабилизаторов: +5в, -5в, +7в выпр. (питание светодиодных матриц).
2.В заводских аппаратах индикация температуры осуществляется с помощью платинового датчика ЭЧП-100, сопротивление при 20грд порядка 100-110 Ом (уточню), цепь регулирования температуры, а также цепь аварийного останова при темп.ниже 15 грд от установленной заканчивается терморезисторами СТ-1-19 3,3кОм - 2 шт.
3.Мощность стерилизатора в режиме нагрева порядка 2кВт, паспортное время выхода аппарата на режим стерилизации в загруженном состоянии порядка 40 мин., проверь R ТЭНов.
4. До тех пор, пока температура в камере будет ниже установленной, плата таймера будет показывать нули.
5. Сфотографируй плату регулятора температуры (в электронном блоке она верхняя слева) с обеих сторон, хочу посмотреть, какая из модификаций досталась этому аппарату.


Сообщение отредактировал Ollemed - Среда, 13.Мар.2013, 01:34

OllemedДата: Среда, 13.Мар.2013, 01:50 | Сообщение # 22
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Цитата (lis63)
По окончании нагрева, при достижении 180 С должен сработать зуммер)
nea при достижении 180 грд должна потухнуть запятая последнего сегмента индикатора температуры.
Вообще, старые Белгород-Днестровские шкафы одни из самых надежных, если есть на форуме кто-нибудь из заводчан, то, пользуясь случаем, хочу сказать им спасибо за надежные и неприхотливые приборы.

blush Всегда пожалуйста. Кстати, аппарат разрабатывался в г. Запорожье и первые модели были 40-литровыми. Спасибо, Запорожье!!! good good good drinks

VacyДата: Среда, 13.Мар.2013, 09:59 | Сообщение # 23
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь

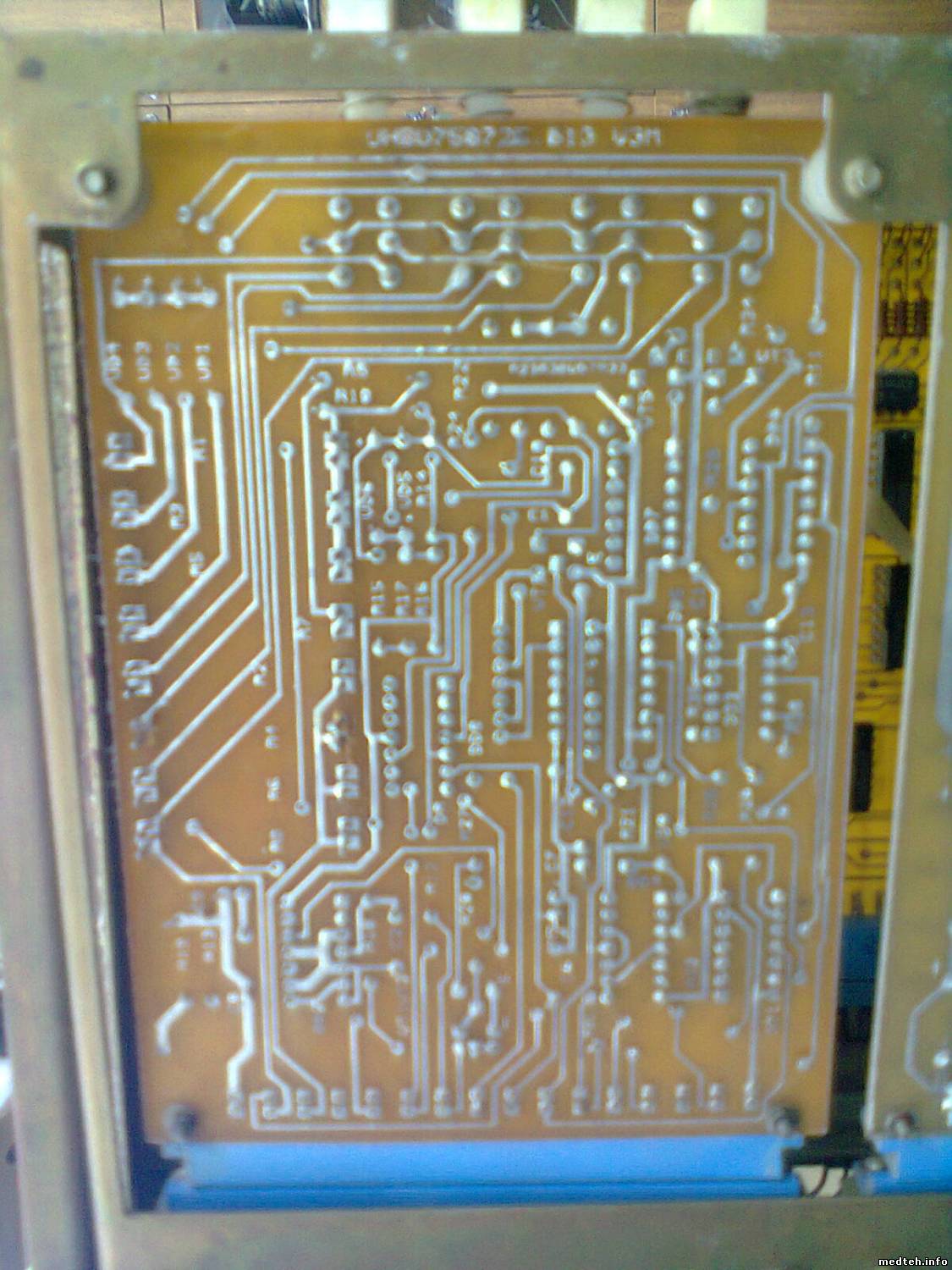

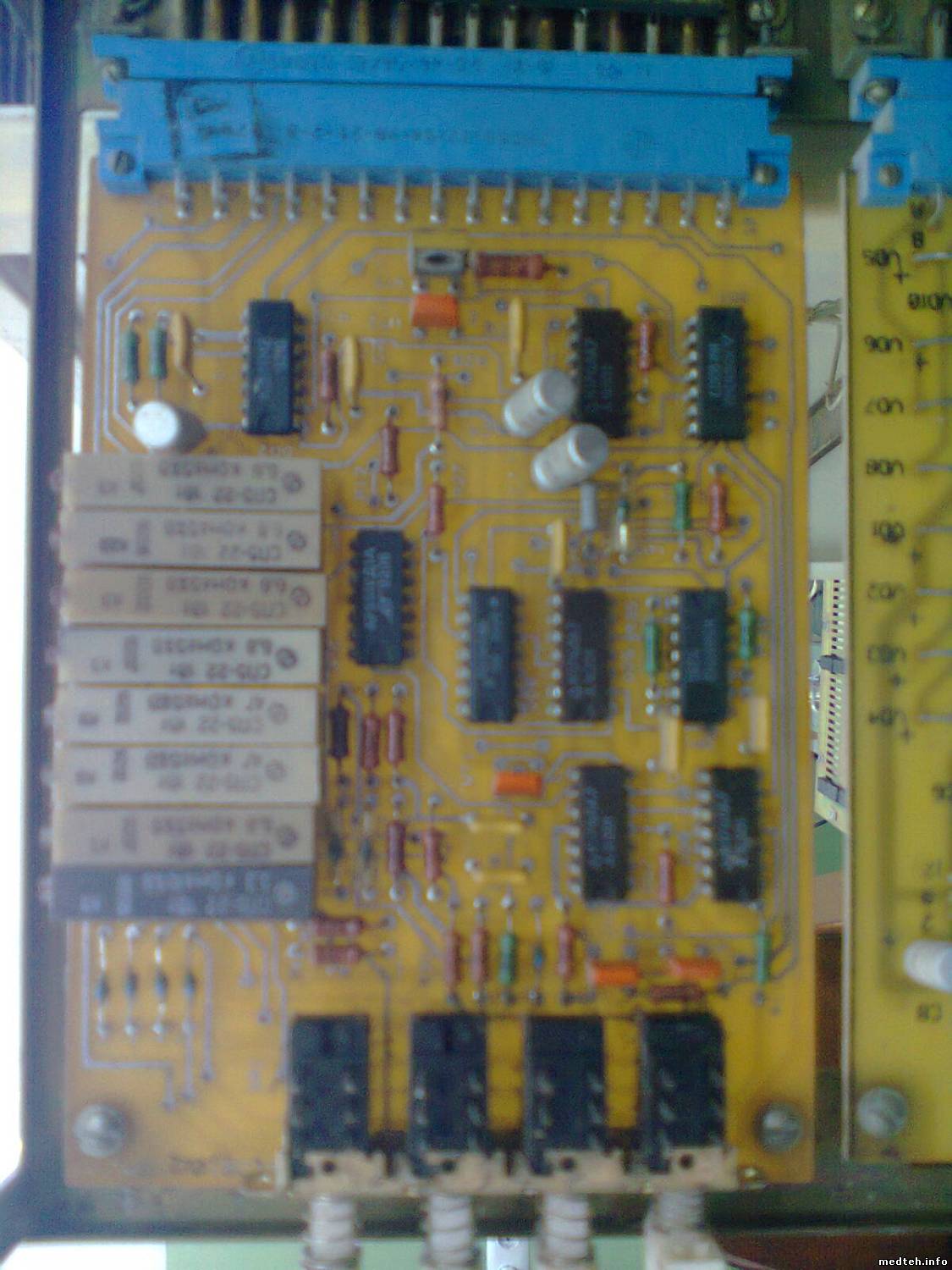

Фото регулятора температуры .СТ-19 в моем варианте один.

OllemedДата: Четверг, 14.Мар.2013, 21:04 | Сообщение # 24
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Vacy, прорабатывай все пять пунктов поста №21, описывай подробно, что сделал, здесь экстрасенсов нет.
В блоке в качестве силовых ключей выступают либо оптотиристоры (2 шт) либо оптосимистор. В режиме нагрева на ТЭНы должно поступать 220в, запятая младшего разряда индикатора температуры должна светиться.
Какие номиналы потенциометров?
Какая микросхема стоит под 551УД1?


Сообщение отредактировал Ollemed - Четверг, 14.Мар.2013, 21:08

AlexiumДата: Четверг, 14.Мар.2013, 21:10 | Сообщение # 25
Инженер медтехник
На заявках
Российская Федерация

Саратов
Vacy, вижу советские конденсаторы, что-то мне подсказывает, что прежде чем начинать диагностику и ремонт, неплохо-бы их на всех платах заменить.

VacyДата: Пятница, 15.Мар.2013, 16:03 | Сообщение # 26
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Уважаемый Олег я вообщето ищу схемы моего варианта стирилизатора,то что есть в хранилище не подходит.Если у вас есть поделитесь за ранее спасибо.

lis63Дата: Пятница, 15.Мар.2013, 22:36 | Сообщение # 27
начальник участка
На заявках
Российская Федерация

Самара
А без схем ничего не пробовал делать?

OllemedДата: Пятница, 15.Мар.2013, 23:56 | Сообщение # 28
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Vacy, при наличии схемы твоя тема уже была бы с пометкой "решено". Мне это экономное решение еще не попадалось, тем более интересно разобраться с ним.
Вопрос: датчик температуры - один, диапазонов температуры - четыре, потенциометров - восемь. Ни о чем не говорит?

ВАДата: Суббота, 16.Мар.2013, 18:06 | Сообщение # 29
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
схема есть в понедельник постараюсь выложить а пока проверьте датчики терморезисторы СТ-19 - 100к для этого надо снять внутренюю камеру часто обгорают концы терморезисторов установлено три шт.

Сообщение отредактировал ВА - Суббота, 16.Мар.2013, 18:09

ВАДата: Среда, 20.Мар.2013, 22:40 | Сообщение # 30
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
извините, немного задержался

ВАДата: Среда, 20.Мар.2013, 22:47 | Сообщение # 31
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
стерилизатор гп 40-1


Сообщение отредактировал ВА - Среда, 20.Мар.2013, 22:57

ВАДата: Среда, 20.Мар.2013, 22:48 | Сообщение # 32
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
стерилизатор

ВАДата: Среда, 20.Мар.2013, 22:49 | Сообщение # 33
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
гп40-1 тоже

ВАДата: Среда, 20.Мар.2013, 22:50 | Сообщение # 34
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
гп40-1 тоже


Сообщение отредактировал ВА - Среда, 20.Мар.2013, 23:03

ВАДата: Среда, 20.Мар.2013, 22:55 | Сообщение # 35
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
извините, немного задержался

ВАДата: Среда, 20.Мар.2013, 23:03 | Сообщение # 36
Участник
У вас сообщений: 60
ТЕХНИК
На заявках
Украина

АЛЕКСАНДРИЯ
схемы выложил в хранилище т.к. здесь не все принимает

VacyДата: Пятница, 22.Мар.2013, 10:32 | Сообщение # 37
Участник
У вас сообщений: 102
инженер по ремонту СИТ
На заявках
Российская Федерация

Севастополь
Спасибо Владимир за информацию.Качество схем хорошее,плохо что не совсем мой вариант.У меня Белгород-Днестровский 90х годов.Общался с заводом-изготовителем,обещали попытаться найти в закромах своих спецов.Почему настойчиво ищу родную доку-потому,что копаный.(микросхема висит на проводочках)

NirVaneaДата: Понедельник, 29.Апр.2013, 16:42 | Сообщение # 38
Стажер
У вас сообщений: 25
Bioengineer
На заявках
Молдова

Chisinau
lis63 Большое спасибо за совет.
Цитата (lis63)
Поэтому все как обычно при ремонте старого оборудования:
1. Вытаскиваем все платы и хорошо моем все разъемы спиртом.
2. Меняем все старые электролитические конденсаторы на новые.
Ломаться там особо нечему, жесткая логика в таких изделиях отказывает не очень часто.
По результатам отпишись.


Проблема была такая:

-при включение питания на тэны не приходило.

Я поменял старые електролиты , но это ни-ко-кого результата не дало. Только после того как помыл все контакты специальным средством для чистки контактов "Contact Cliner" от ABRO всё заработало.

Я конечно в шоке но всётаки это работает.

NirVaneaДата: Четверг, 02.Май.2013, 11:11 | Сообщение # 39
Стажер
У вас сообщений: 25
Bioengineer
На заявках
Молдова

Chisinau
Подскажите в чём может быть проблема, Стерилизатор набирает 180 градусов и не останавливается он нагревает дальше , даже после 250 градусов.

DimitriusДата: Четверг, 02.Май.2013, 11:16 | Сообщение # 40
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
Цитата (NirVanea)
Подскажите в чём может быть проблема


В более точной диагностике с Вашей стороны. И желательно укажите какая у Вас модель. Причин может быть много от плохих контактов, датчика, компаратора, силовых элементов.

Форум медтехников » Медицинское оборудование (тех. разделы) » Стерилизационное оборудование » стерилизатор ГП-80-01 УХЛ4,2 (Нужен паспорт и схема)
Страница 1 из 212»
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. GE Voluson E8[РОМУЛ (22.Фев.2017)]
2. R-комплекс Clinodigit[Алекс-200 (22.Фев.2017)]
3. Автоматический биохим...[DrHella (22.Фев.2017)]
4. Топограф роговицы Tom...[val123 (22.Фев.2017)]
5. Преобразователь dc/ac...[val123 (22.Фев.2017)]
6. Двигатель подъема кре...[val123 (22.Фев.2017)]
7. Запчасти для косметол...[val123 (22.Фев.2017)]
8. Сухожаровый шкаф Миз-...[vlad-ghost (22.Фев.2017)]
9. Стоматустановки Fedes...[vlad-ghost (22.Фев.2017)]
1. по 9.1.0.66 для УЗ ск...[21.Фев.2017]
2. PX-100 CLK MedisonXra...[13.Фев.2017]
3. Electrosurgical Unit ...[12.Фев.2017]
4. GenWare For Win7[10.Фев.2017]
5. Аппарат магнитотерапи...[09.Фев.2017]
6. VIVID S60™ / VIVID S7...[08.Фев.2017]
7. VIVID™ S60 / VIVID™ S...[08.Фев.2017]
8. Vivid S70[08.Фев.2017]
9. spirolab 3[06.Фев.2017]
10. Siemens Emotion (2003...[25.Янв.2017]
1. refader[22.Фев.2017]
2. azbul[22.Фев.2017]
3. talap[22.Фев.2017]
4. Koxasa[22.Фев.2017]
5. adnan[22.Фев.2017]
6. VFin[22.Фев.2017]
7. aleks3000[22.Фев.2017]
8. Fil[21.Фев.2017]
9. dens_noyabrsk[21.Фев.2017]
10. minaterra[21.Фев.2017]
МастерБаку[350]
Serg74[137]
Dimitrius[116]
генаf[109]
Yulana34[84]
РОМУЛ[84]
madmac[83]
big[82]
naves[75]
begun_a[66]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
