Имею следующую проблему. Система старая, от возраста села батарейка, отвечающая за часы и прочие настройки. В результате один из датчиков, который остался живым, потерял настройки, в результате чего изображение качается влево-вправо, несильно, но врачей раздражает, а меня просто взбесило Я вообще никогда за харьковское не брался, но доктора нормальные попались, хочется помочь. Была когда то система COMBISON C-320, там подобная прблема решалась с помощью двух кнопок на клаве.
Неужто никто с подобной проблемой не сталкивался? Можно, конечно датчик на соль и воду разложить и устранить трабл механически, да разбирать жалко. Жидкость пока нормальная, визуализация тоже...
Дата: Воскресенье, 26.Фев.2012, 22:22 | Сообщение # 3
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно

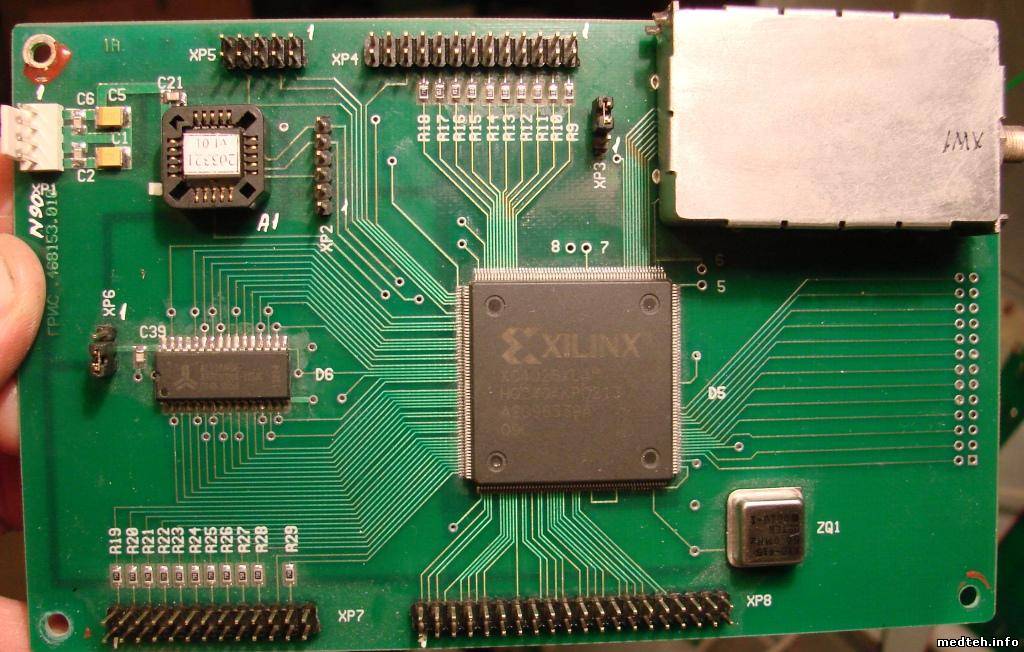

Пало подозрение на программируемую логику XILINX XC4028XLA на плате А7 - на части выходов нет сигналов. Соответственно не управляется ни высоковольтный источник, ни приемник сигнала. Делал кто-то подобный аппарат?
Дата: Понедельник, 27.Фев.2012, 01:11 | Сообщение # 5
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
В этом аппарате все источники аналоговые - два тороидальных трансформатора и куча ЕН-ок. Конкретно на эту плату приходят +3,3 В и +5В. Крутилок по питанию никаких нет.
Дата: Понедельник, 27.Фев.2012, 10:26 | Сообщение # 7
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Вряд ли. Если учесть, что +3.3В - питание FPGA, и остальная логика может от них питаться. Только фраза "на части выходов нет сигналов" применительно к ней ну ни о чем не говорит. А что у нее на входах? :)
Дата: Понедельник, 27.Фев.2012, 23:14 | Сообщение # 9
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно

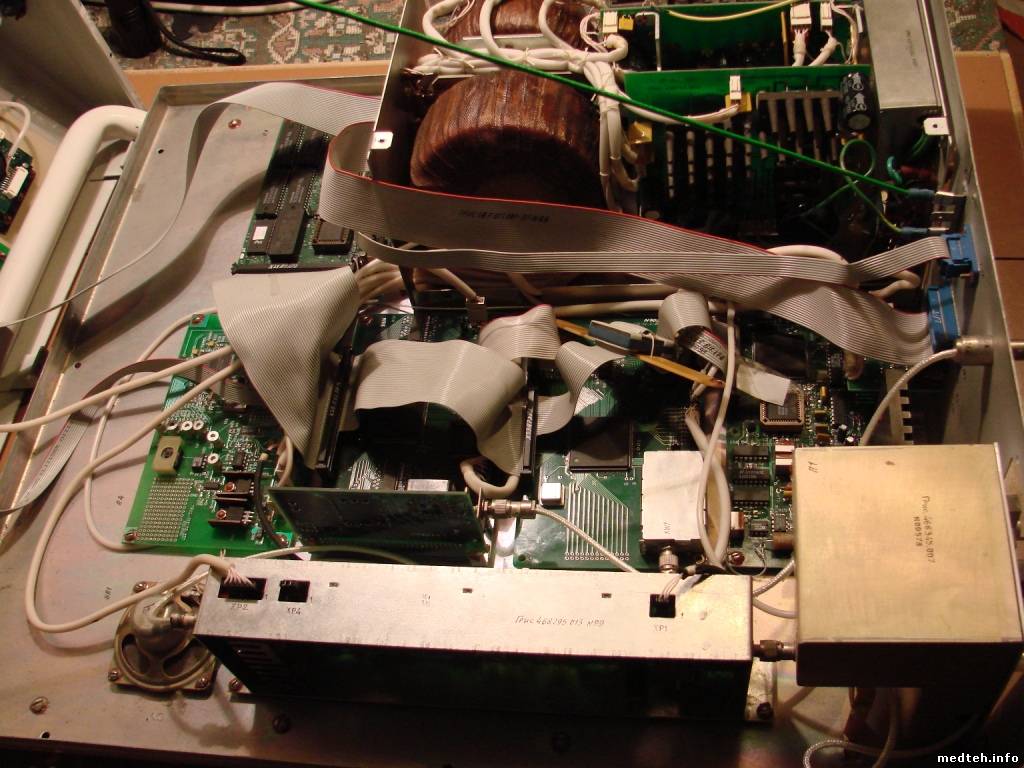

Вот как он выглядит изнутри. На мониторе все отображается, датчик определяется, заморозка работает, по всем меню-закладкам можно лазить, время и дата корректны - батарейка нормальная. А вот с этой платой не понятно. Питание на С1,С2 +4,97В, на С5,С6 +3,26В. На шинах между D5 и D6 AS7C1024A обмен идет. Если снимаю розетку с ХР5 - изображение на мониторе пропадает - значит работает. На R9-R18 все нули. Снятие розетки с ХР4 (к блоку питания излучателя-приемнику) ничего не изменяет. На шине к усилителю в экране - тоже нули. Ну и на дорожках справа от большой микросхемы тоже ничего нет.
Дата: Вторник, 28.Фев.2012, 00:45 | Сообщение # 10
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев

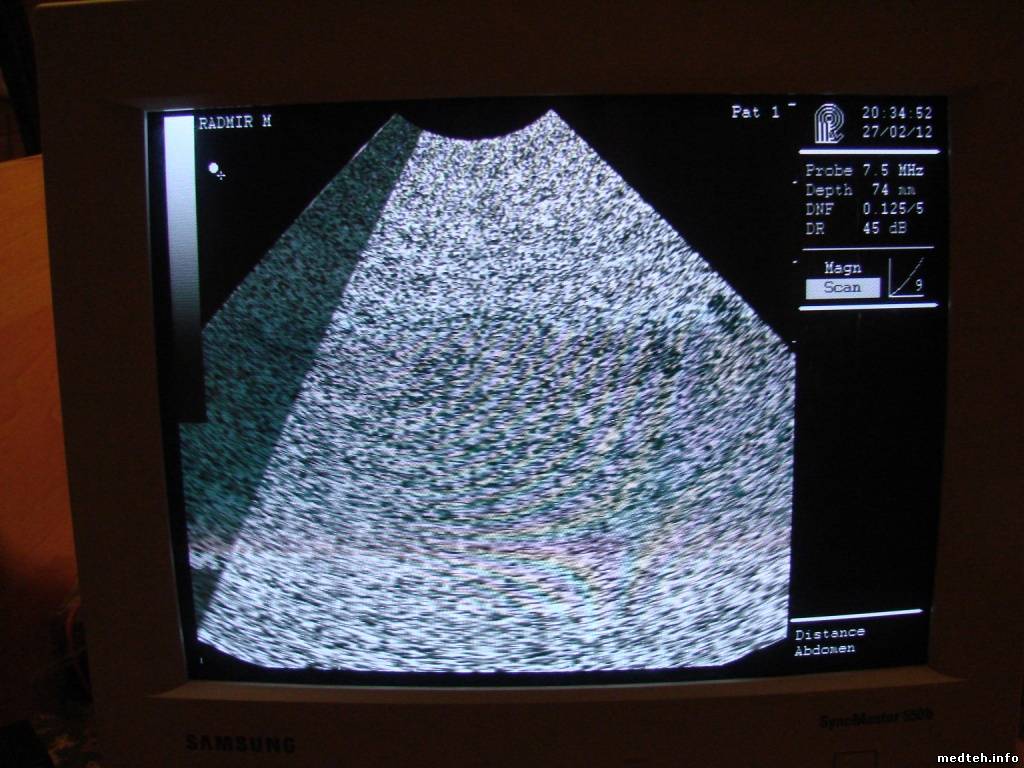

Мои соображения: 1.Питания на плате в норме. 2.ПЛИС конфигурируется из флешки в панельке А1 нормально, о чем свидетельствует обмен с памятью D6 ("бухарашки" в зоне В-изображения имеют вид типичного состояния SRAM после включения, необновляемой данными от АЦП). 3.Дорожки и контакты справа от ПЛИС - тестовые или резервные. 4.Через R9...R18 управляется источник питания ультразвукового блока - скорее всего, такой себе дискретный ЦАП для регулировки высокого напряжения. 5.Из экранированной коробочки выходит 8 разрядов шины АЦП, и входит в нее 1 провод CLK.
Посмотрите, генерирует ли кварцевый генератор ZQ1 и есть ли клок АЦП на отдельно идущем в коробочку проводнике. Если клок с генератора ZQ1 есть, а клока АЦП нет, прозванивайте цепи от контактов разъемов XP7 и XP8 до ножек ПЛИС. Если все связи есть, значит нет управления этой платы от процессора.
Дата: Вторник, 28.Фев.2012, 01:27 | Сообщение # 11
Львов
Пробовали-ли вы подключать другой датчик . Картинка очень похожа на то , что либо нет , либо не нормальная синхронизация с датчика . У меня было что-то похожее когда застывало масло, обрывалась катушка обратной связи в датчике или что-то случилось в блоке управления приводом датчика( там-же находиться и синхронизация). Датчик вообще сканирует? Не стучит? Выдерживает угол 90 градусов? А это имедж-изображение стоит мертво или двигается (дергается) с движением датчика? Без нормальной синхронизации не включается обработка сигнала и на экране мусор из памяти и не обновляется.
Дата: Вторник, 28.Фев.2012, 08:40 | Сообщение # 12
Львов
А как ведет себя аппарат в М-режиме? Корректно-ли поворачивается таблетка с перемещением трекболла и что на экране?Не появляется-ли нормальное изображение М-режима?
Дата: Вторник, 28.Фев.2012, 10:54 | Сообщение # 13
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
SonoLife, с вашими соображениями по всем пунктам согласен. По п.5 CLK поищу. Клок с генератора вроде есть, что-то из 50 МГц своим С1-107 увидел. Вечером доложусь.

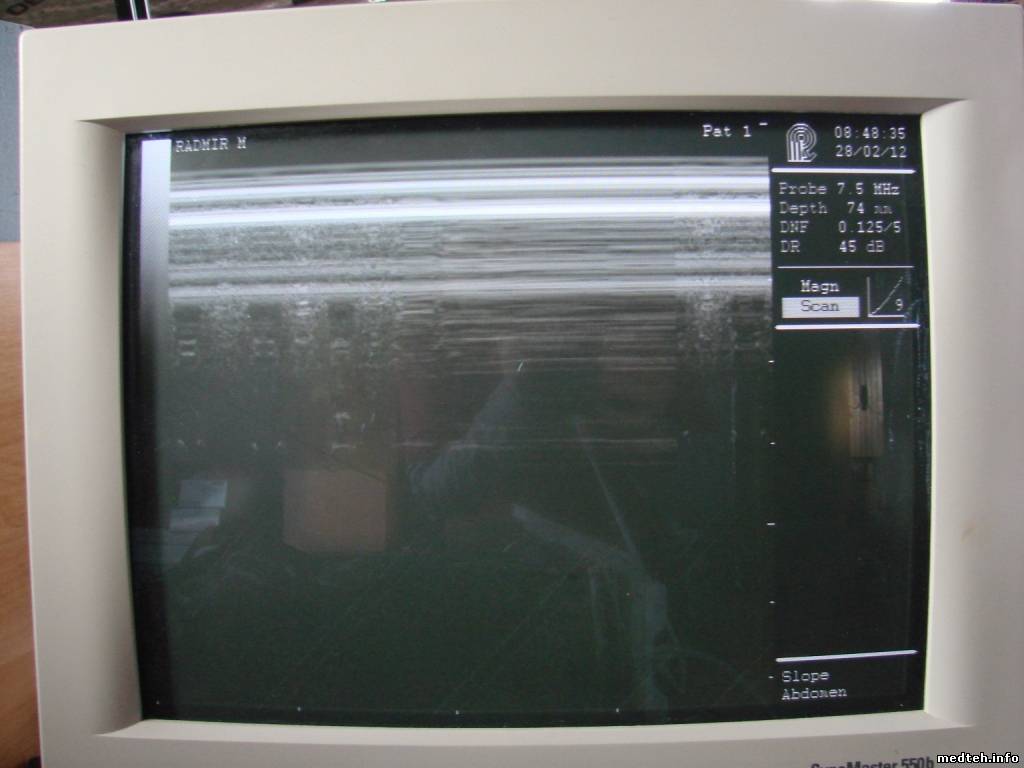

patsevich, есть два датчика. На 3,5МГц - таблетка застыла в неестественно вывернутом положении и не движется при включении - отключении датчика. Этот датчик пока на разборку. Второй датчик на 7,5 МГц. При снятии с фриза таблетка приходит в движение на 1,5-2 сек, но с очень маленькой амплитудой и замирает. При этом все изображение оживает - дышит - дергается- колеблется - на постоянно, пока не заморозишь, но реакции на палец - отвертку никакой нет. Если заморозить и снова разморозить - опять мелкоамплитудное колебание на 1,5-2 сек.
Дата: Вторник, 28.Фев.2012, 10:57 | Сообщение # 14
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
patsevich, а вот в М-режиме сканирование на экране идет, появляется какое-то эхо-изображение на мониторе, но таблетка в этом режиме не движется совсем и на трекбол не реагирует. Вечером гляну, оживает ли ПЛИС в М-режиме.
Дата: Вторник, 28.Фев.2012, 11:38 | Сообщение # 16
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
SonoLife, patsevich, на эти датчики есть какая-то схема? Их можно проверить отдельно от аппарата? Ну там на двигатель подать напругу туда-сюда, катушку связи прозвонить? Или идти по принципу "вскрытие покажет"? К плате контроллера датчика видимых претензий нет - на драйвер питания +-28 В приходят, горелого ничего нет.
Дата: Вторник, 28.Фев.2012, 13:16 | Сообщение # 17
У вас сообщений: 829
Ультразвук
OFFлайн
Украина
***
STaras, сии датчики не разбирал, скорее всего у Вас проблема "жидкостного" характера. Из-за этого один двигатель у меня на одной старой Биомедике сгорел. Кстати, а пароля у Вас нету случайно? Через сервисное меню можно настроить шиммирование датчика, что после разборки-сборки гермозоны наверняка делать придется
Дата: Вторник, 28.Фев.2012, 22:30 | Сообщение # 19
Львов
В датчиках звонятся отдельно низкоомные катушки- катушки собственно двигателя и высокоомные катушки - катушки обратной связи. Точно не помню , но они должны быть то-ли 70 ом то-ли 170 ом , но две одинаково. Но , скорее всего у вас проблема либо с маслом либо с подшипниками. Они очень любят разлетаться . У них стирается сепаратор и вылетают шарики. Это можно увидеть посмотрев на них внимательно ( со-осны кольца или нет, видно с боку). Я , после разборки , промывки и замены масла, замены подшипников (если нужно) включал и датчики работали нормально и некоторые работают и по сей день.
Дата: Вторник, 28.Фев.2012, 23:15 | Сообщение # 22
Львов
Там в статоре две рабочие катушки и две обратной связи а ротор - магнит. А масло можно и BabyOil. Тоже не плохо работает. А можно , если найдете, очищенное касторовое масло ,но чтобы оно было довольно жидкое. С ним визуализация лучше , но оно довольно быстро густеет и боится пониженной температуры (густеет) ну и его нужно чаще менять и тяжелее отмывать.
У датчика, на котором застыла таблетка, скорей всего заклинило ротор (попробуйте пальцем через колпак надавить на таблетку, хуже ему все равно не будет). Если таблетка сдвинется с места, то возможно обрыв датчика угла. Самостоятельный ремонт в данном случае маловероятен.
В датчике, который еще мучается, вероятно загустело масло. Но могу и ошибаться. В задней части корпуса под платой находится заправочное отверстие в которое закручен винт (заглушка). Попробуйте добавить один кубик спирта и оставить на денек в теплом месте.
В датчике касторовое масло, разведенное спиртом. Пропорции не помню.
В "М" режиме вызовите маркер и поперемещайте его TrackBall-ом. Если таблетка будет поворачиваться, то с вероятностью 90% аппарат живой и проблема с датчиками.
А вообще не мучайтесь, а отправьте в ремонт на "РАДМИР".
Дата: Четверг, 01.Мар.2012, 00:20 | Сообщение # 26
Львов
Если катушки в датчике целые , то он полностью поддается реконструкции. Только немного терпения и аккуратности. Правда может быть проблема если треснул магнит. Но и его можно склеить , но при этом придется очень тщательно вычистить магнитные крошки. А статор с катушками монолитный залит эпоксидкой.
Дата: Воскресенье, 04.Мар.2012, 20:40 | Сообщение # 29
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно

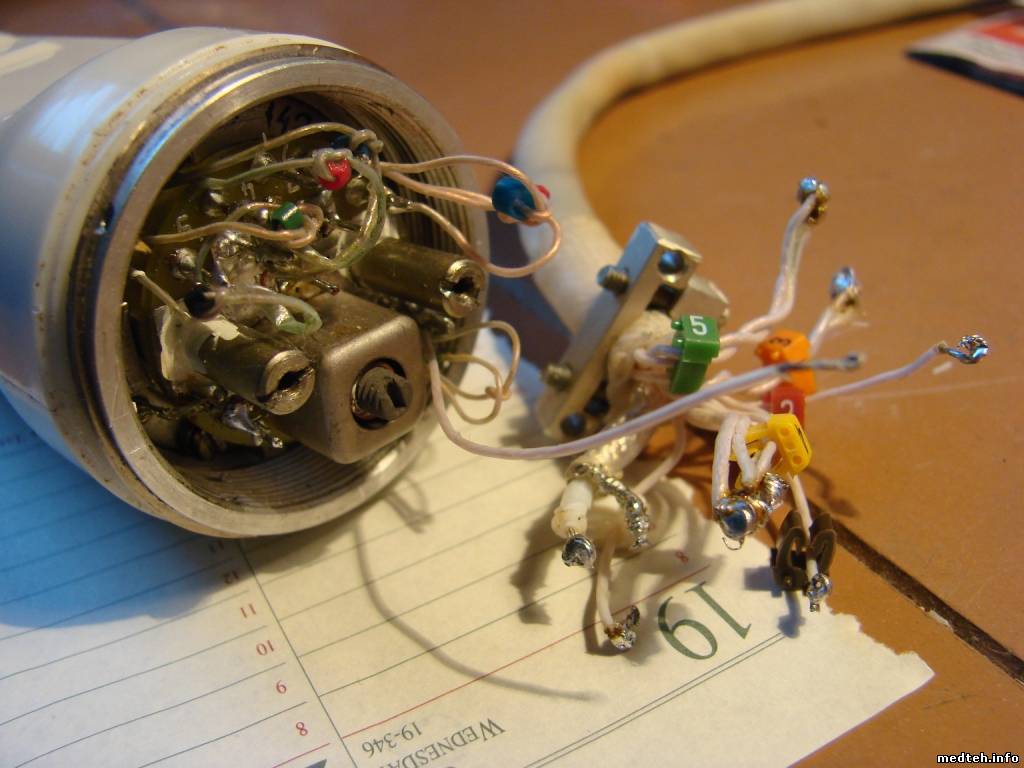

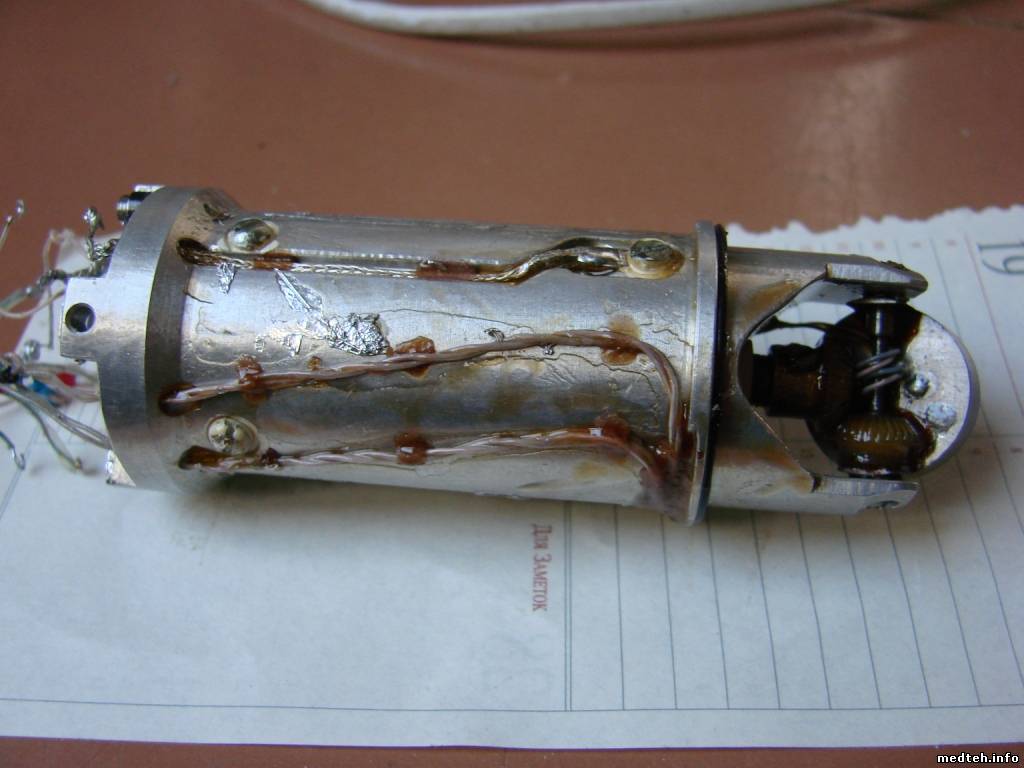

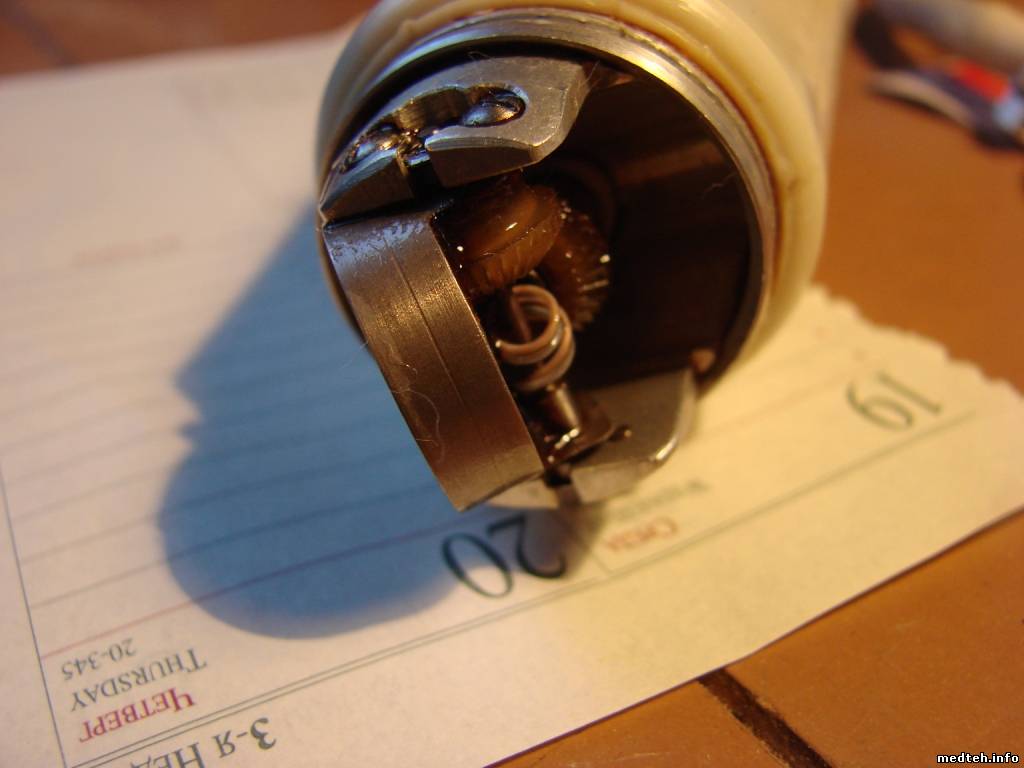

Вот что показало начало вскрытия. Это тот который заклинило (3,5МГц) в неестественной позе. При разумном приложении силы на место не встает. Вполне возможно, что
Quote (patsevich)
может быть проблема если треснул магнит

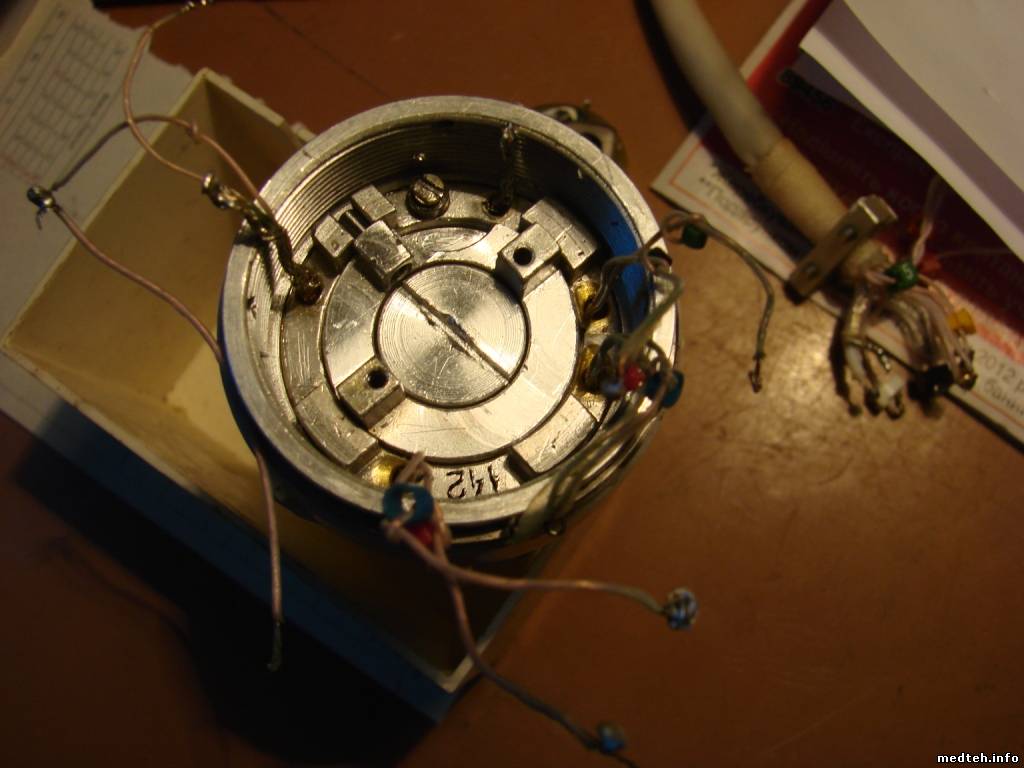

. Гляньте на третью фотку - чего там дальше отвинчивать?
Я , во-первых, отмечаю положение ротора относительно таблетки по зубьям шестерен и шестерня - ось. Потом откручиваете большой винт снизу , вынимаете прижатую им вставку , откручиваете боковые винты. Так-же все отметив. А дальше снимется нижний фланец с нижним упором и регулировочной гайкой. Чтобы вытащить ротор нужно открутить от него шестерню. Именно на нем и есть магниты. Извините за задержку - командировки.
