УЗИ фирмы SIUI модель CTS-5500"(пр-во Китай 2008г)
nabiДата: Суббота, 17.Авг.2013, 23:26 | Сообщение # 1
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
1) УЗИ аппарат принесли после двух мастеров, которые поставили диагноз: "Не грузится система из-за нерабочего жесткого диска" а восстановить софт невозможно из-за нечитаемого жесткого диска.

2) Нашёл такой же рабочий аппарат и снял винт, на винте оказались только графические файлы узи исследования, следовательно винт ёмкостью 80 гигов применяется только для хранения графических файлов.

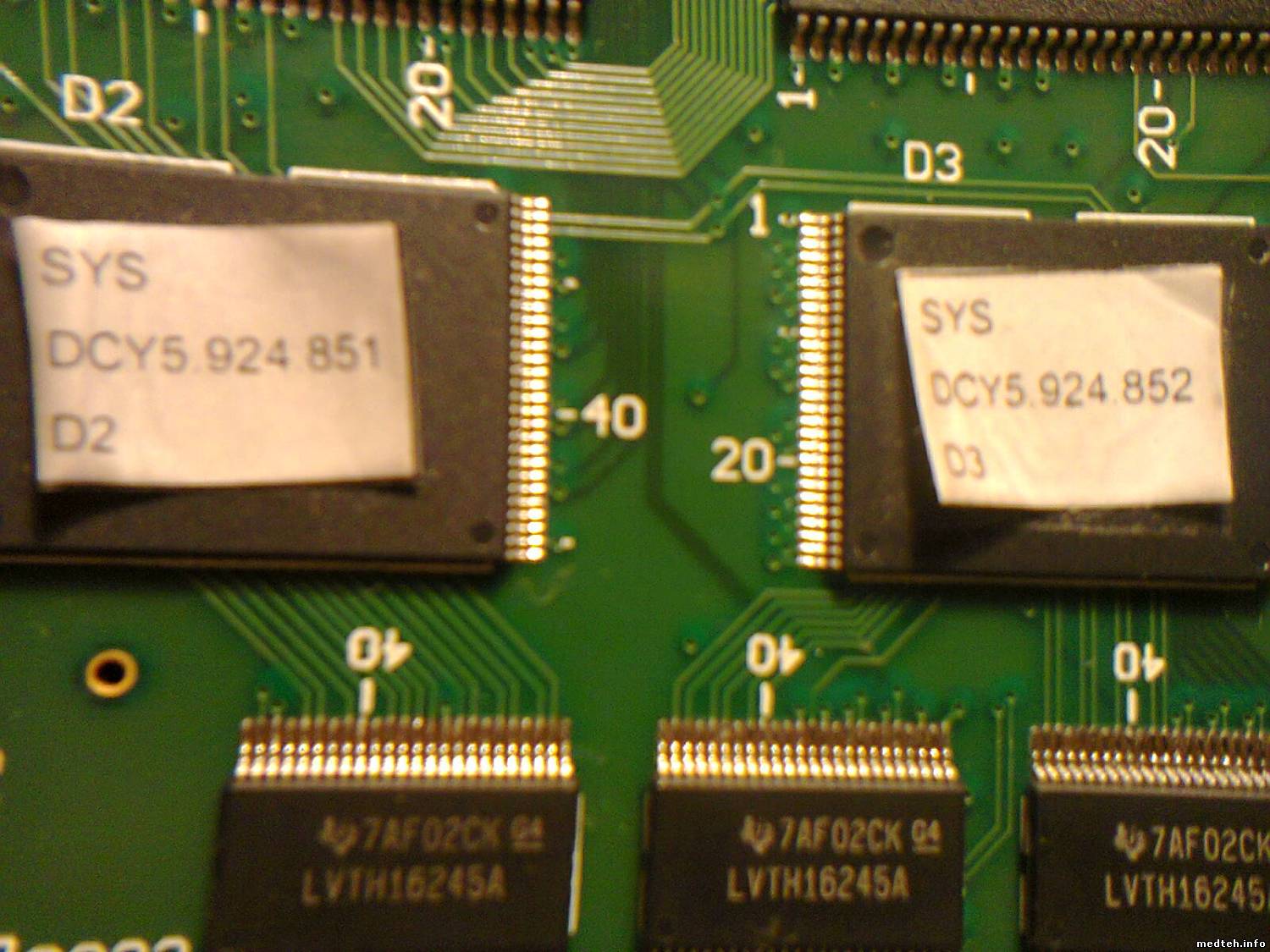

3) При внимательном рассмотрении материнской платы-выяснилось, что система и узишный софт "зашиты" в микросхемах флеш-памяти JS28F128 J3D75 http://pdf.pfind.ru/R/RC28F128J3D-75.pdf (на фото D2 и D3) с наклеенными бирками-указателями версии прошивок.

Вопрос: "Как слить прошивки с такого же аппарата, но при этом не выпаивая флеш (внутрисхемно)? И как залить на флеш, так же не выпаивая? Все это сделать каким программатором? По инету порылся и вроде бы Тритон шьет, но с ошибками и не внутрисхемно.

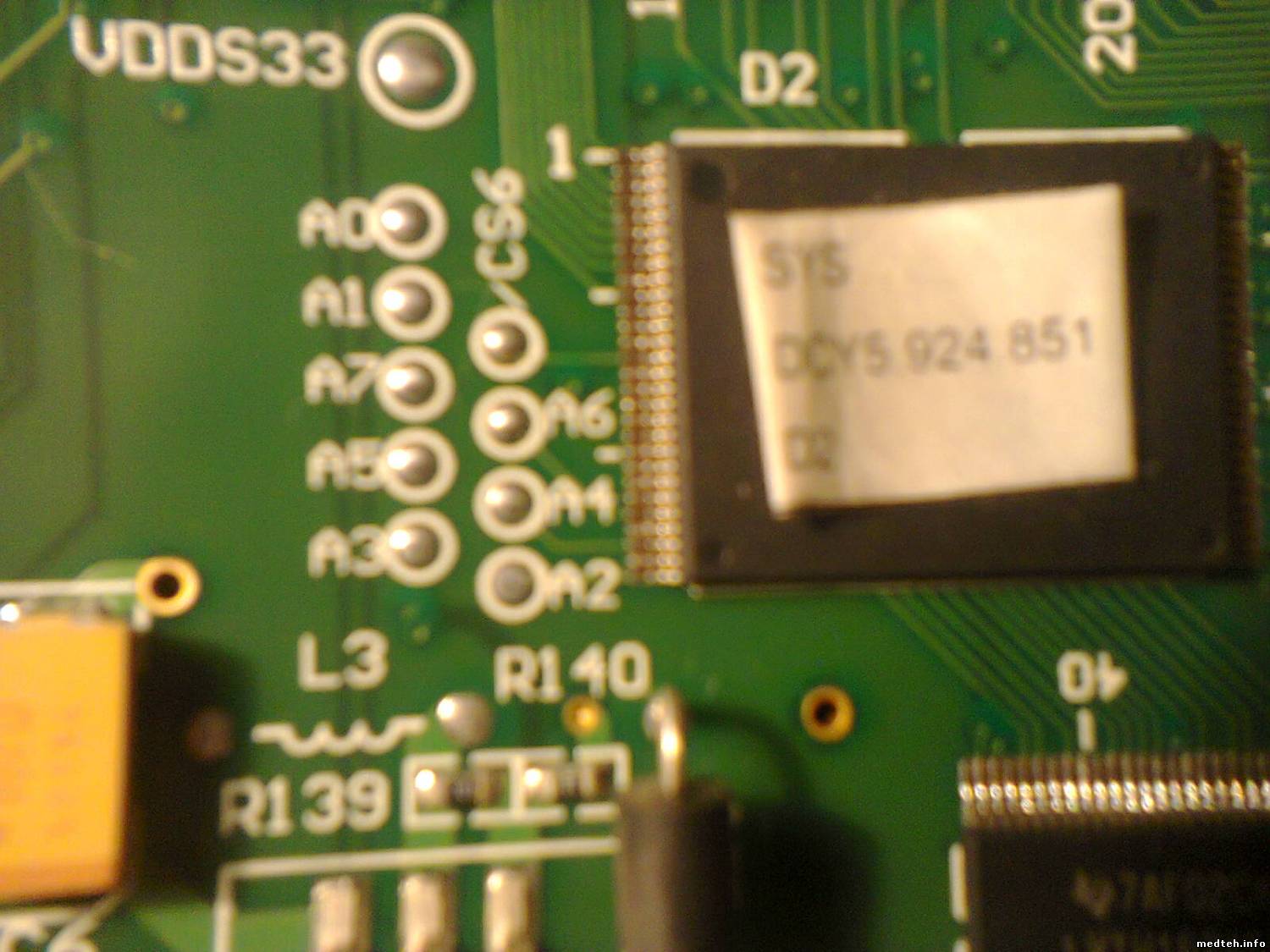

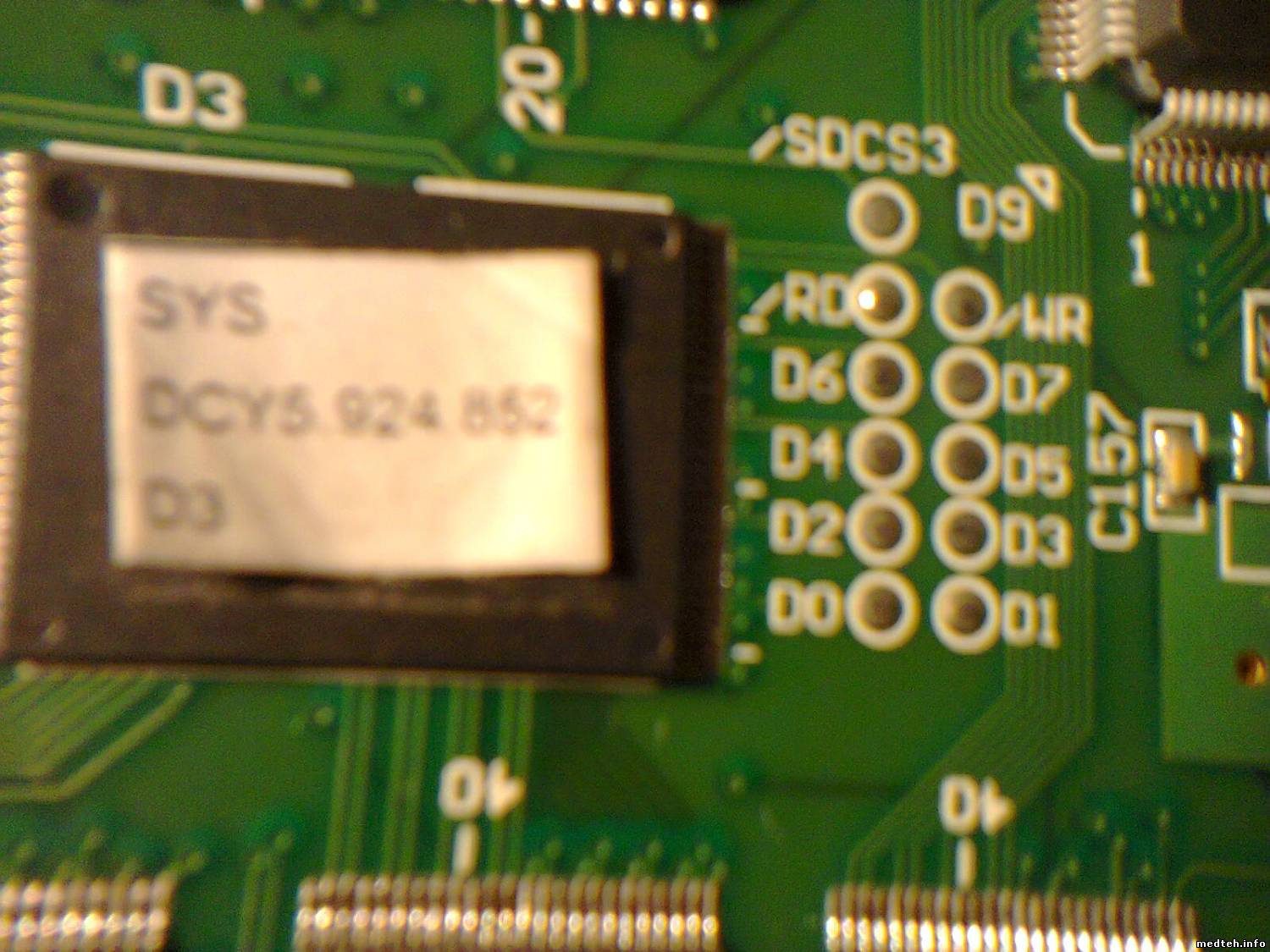

Рядом с флеш нету разъёмов, зато есть дырочки для пинов с указанием адресов. (смотри фото)


Сообщение отредактировал nabi - Воскресенье, 18.Авг.2013, 00:24

nabiДата: Воскресенье, 18.Авг.2013, 01:39 | Сообщение # 2
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Тему продублировал на другом форуме и получил очень подробный ответ http://monitor.espec.ws/section29/post1710770.html#1710770

AlexiumДата: Воскресенье, 18.Авг.2013, 07:38 | Сообщение # 3
Инженер медтехник
На заявках
Российская Федерация

Саратов
Я бы сначала провел диагностику.
Сделайте нормальную фотографию платы с обеих сторон.
ПЛИС Spartan - FPGA, прошивка судя по всему или в общей флеш-памяти или в ближайшей микросхеме eeprom.

nabiДата: Воскресенье, 18.Авг.2013, 21:19 | Сообщение # 4
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда

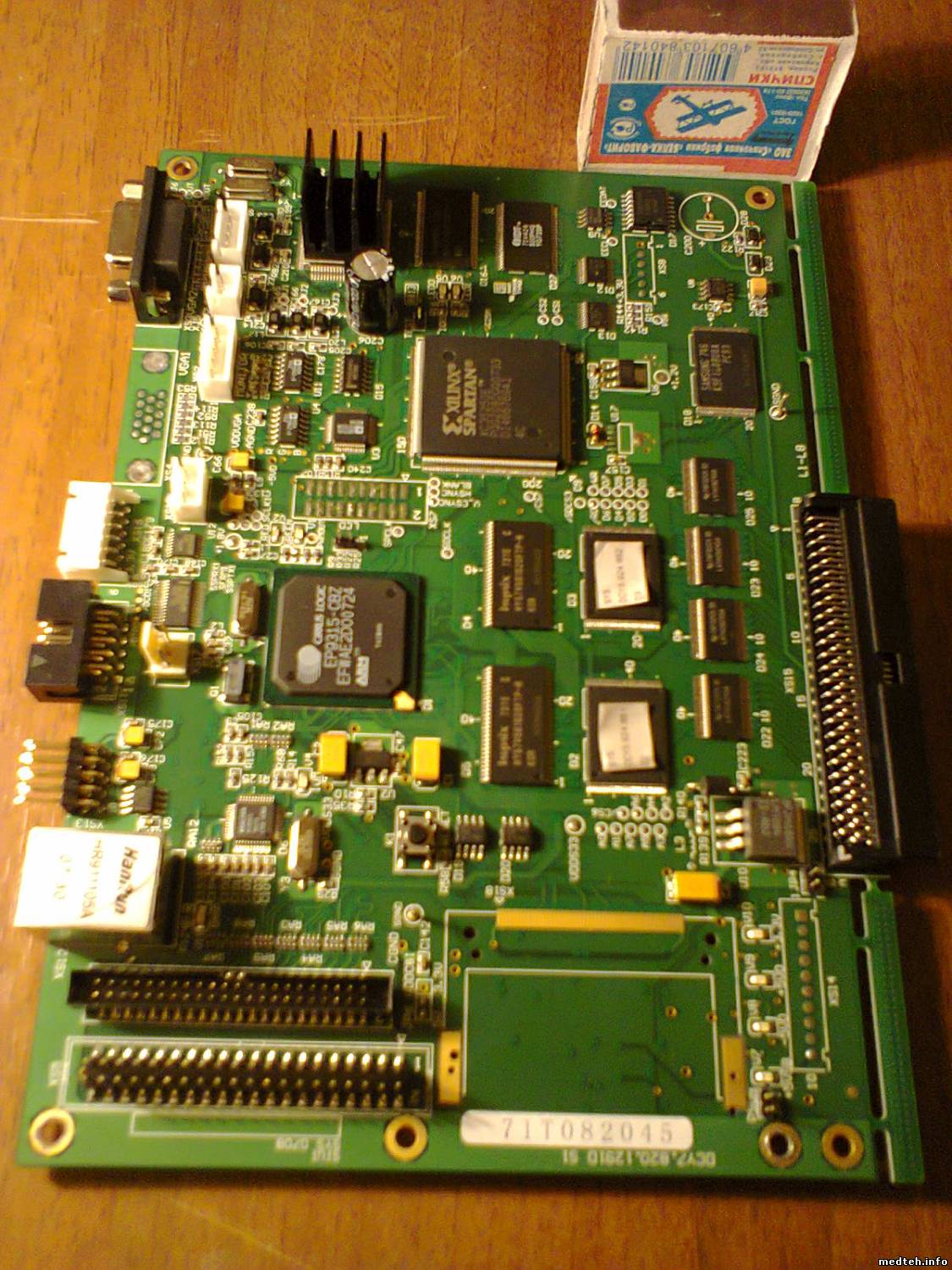

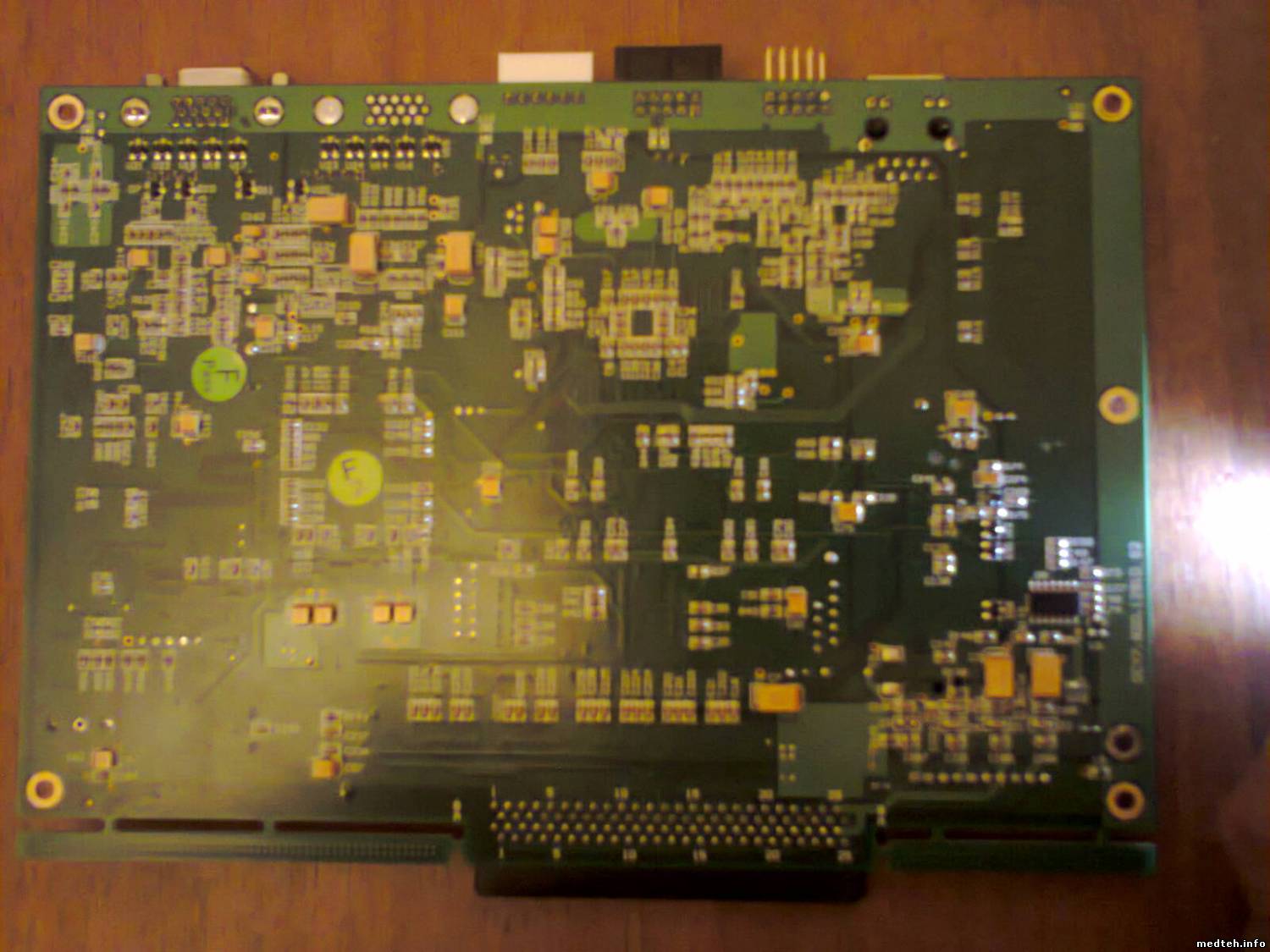

Выкладываю фото платы, не судите строго, фотографирую мобильником.

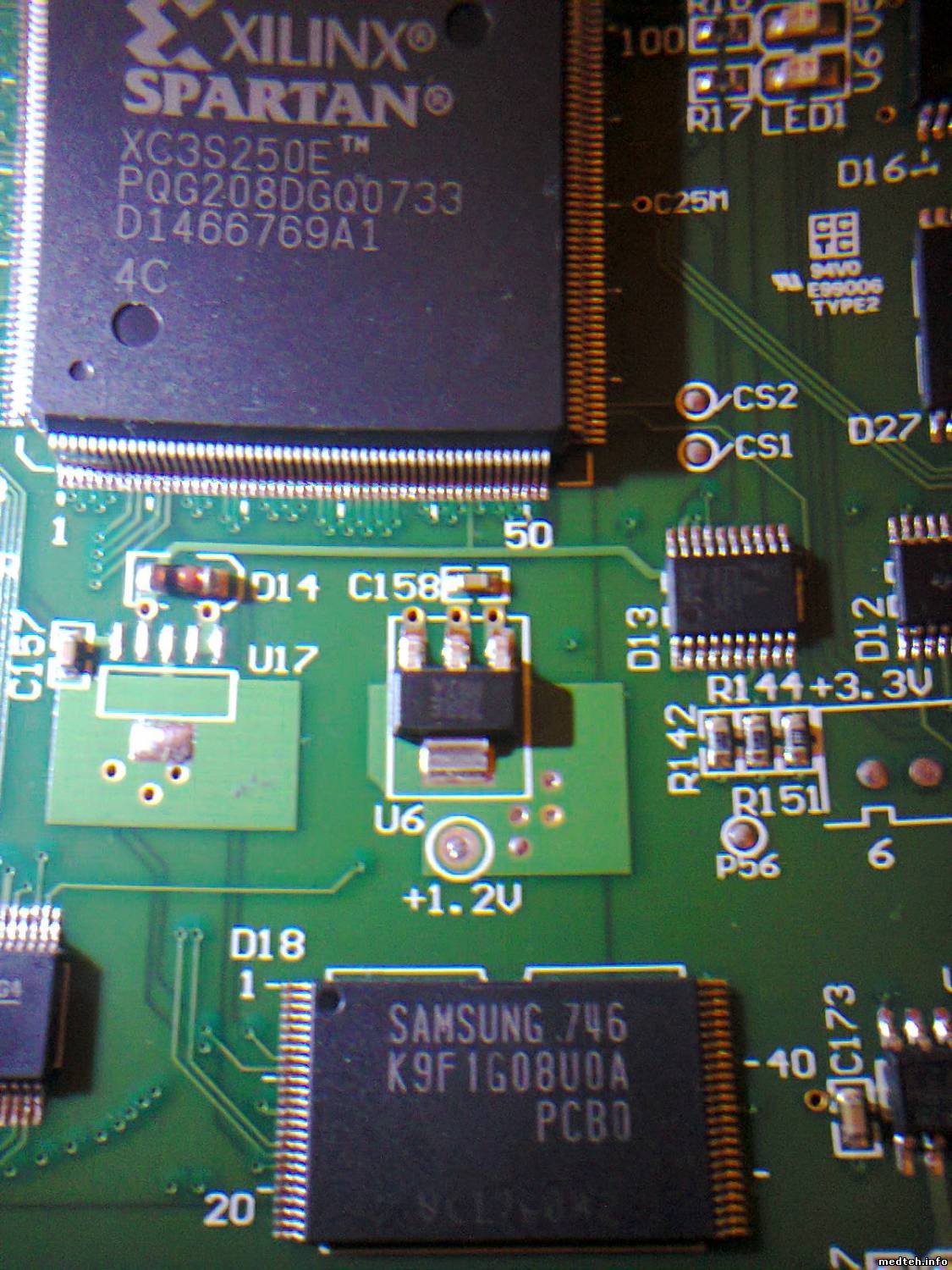

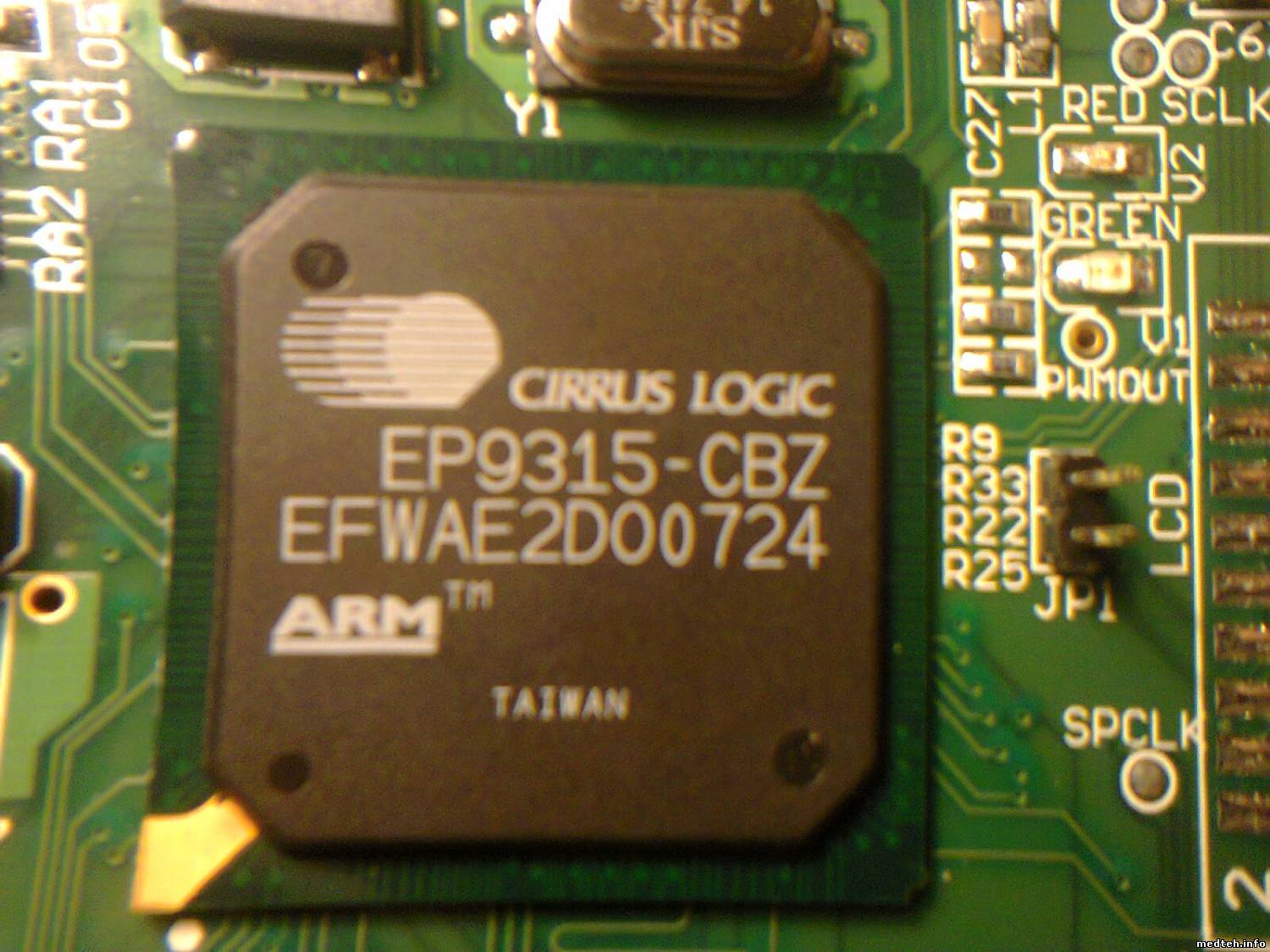

1) Процессор EP9315-CBZ

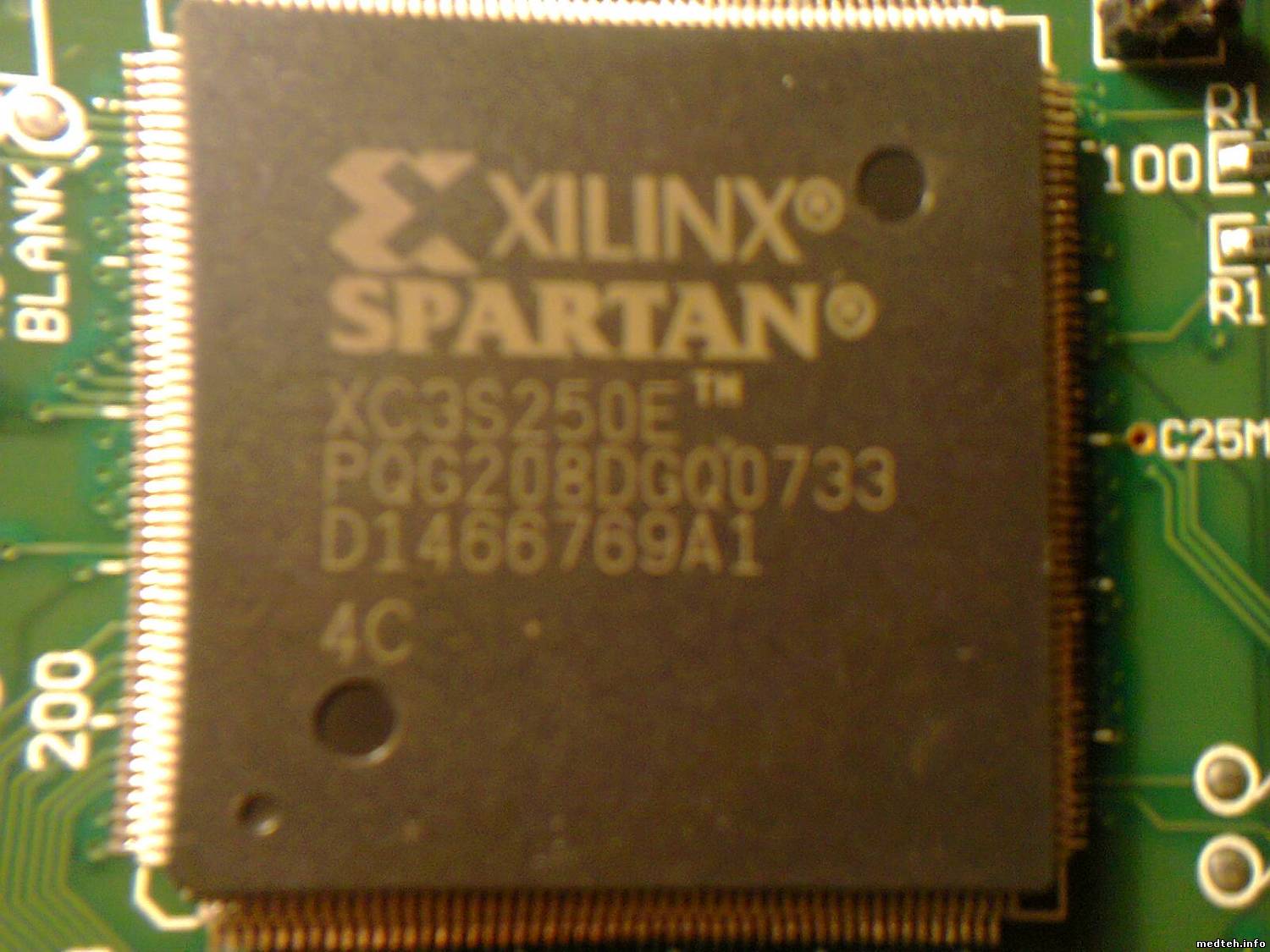

2) ПЛИС (ПЛМ) XC3S250E

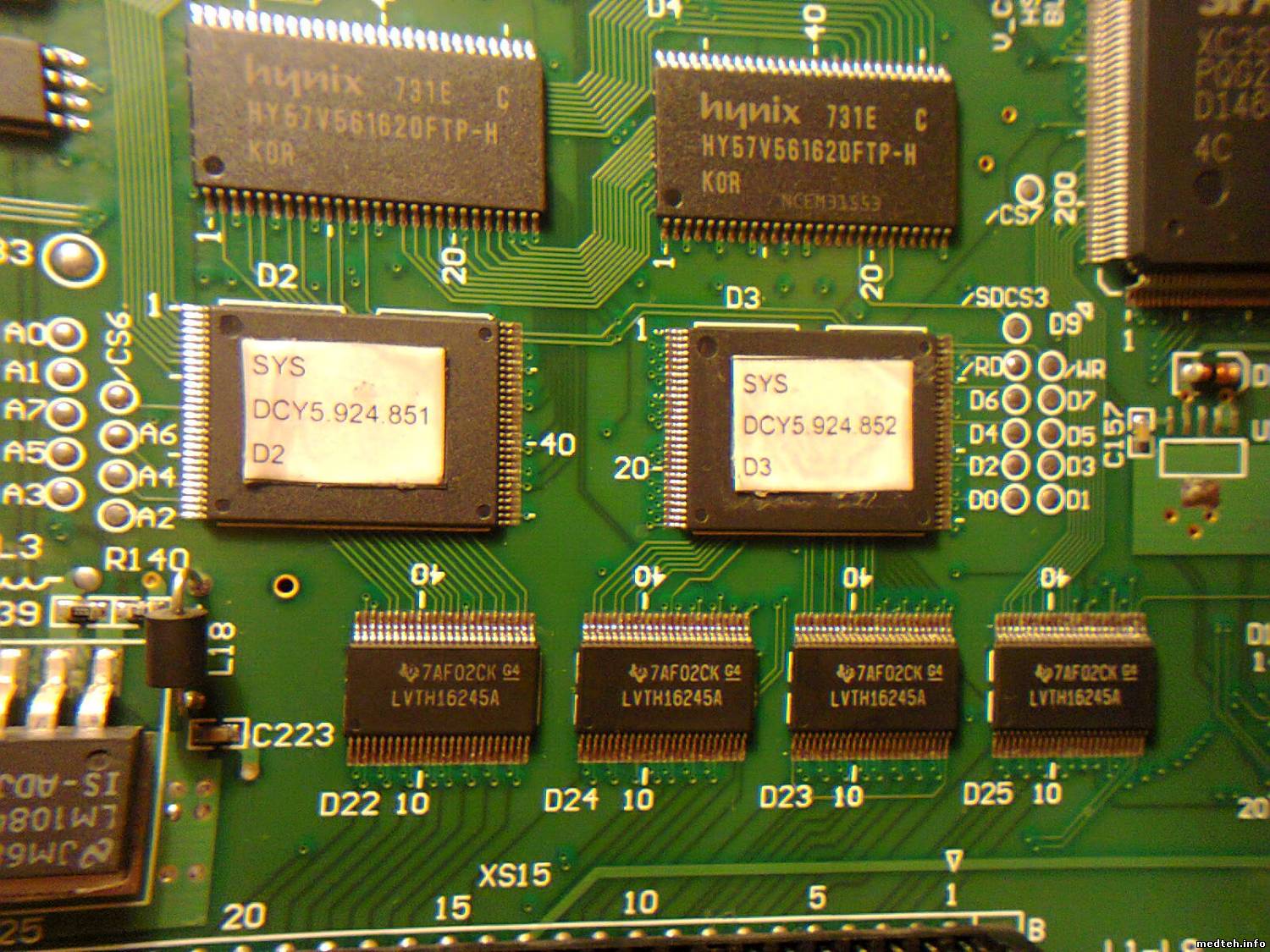

3) Модуль памяти HY57V561620FTP-H (2 микросхемы) завязаны с процом и флеш памятью-JS28F128 J3D75 (2 микросхемы с указанными версиями прошивок)
4) LVTH16245A (4 ШТ)- приемо-передатчики шины данных

5) Флеш память K9F1G08U0A работает в паре с ПЛИС
4511473.jpg(175Kb) · 8536695.jpg(155Kb) · 3488754.jpg(268Kb) · 0294267.jpg(221Kb) · 7284728.jpg(138Kb)


Сообщение отредактировал nabi - Воскресенье, 18.Авг.2013, 21:35

nabiДата: Воскресенье, 18.Авг.2013, 21:32 | Сообщение # 5
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Провёл замеры указанных на плате напряжении:
+1,8 V- норма
+1,2 V-норма
+5 V -присутствует +4,8 V
+3,3 V-норма

Так же светятся светодиоды-указатели напряжении- +5VSB. -5VD. +5VD. +3,3 V


Сообщение отредактировал nabi - Воскресенье, 18.Авг.2013, 21:33

nabiДата: Воскресенье, 18.Авг.2013, 21:34 | Сообщение # 6
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Что не работает только указанная (материнская ) плата-нету сомнении, проверял заменой платы с другого аппарата, с другой платой-аппарат работает.

Может шариковые выводы процессора (EP9315-CBZ) не контачат, прогреть корпус проца?


Сообщение отредактировал nabi - Воскресенье, 18.Авг.2013, 21:47

AlexiumДата: Воскресенье, 18.Авг.2013, 23:17 | Сообщение # 7
Инженер медтехник
На заявках
Российская Федерация

Саратов
Думаю лучше начать с проверки осциллографом пульсаций напряжения питания, генерация кварца и сигналов на контрольных контактах чтения памяти. Есть ли UART? Может в него выдается диагностическая информация? Большая вероятность - что в во флеш записана какая-либо версия Linux (Debian).

nabiДата: Воскресенье, 18.Авг.2013, 23:52 | Сообщение # 8
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Цитата (Alexium)
Есть ли UART?

С каким интерфейсом, с ком портом или USB? Есть USB, RJ-45 и VGA для вывода на большой монитор.

AlexiumДата: Понедельник, 19.Авг.2013, 12:08 | Сообщение # 9
Инженер медтехник
На заявках
Российская Федерация

Саратов
Uart - rs-232.

nabiДата: Понедельник, 19.Авг.2013, 17:01 | Сообщение # 10
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Пока откладываю ремонт данного аппарата, клиника за ремонт другой медтехники не расплатилась. Продолжу после оплаты их долга...

nabiДата: Пятница, 14.Мар.2014, 00:44 | Сообщение # 11
Завсегдатай
У вас сообщений: 212
Всего по немногу
На заявках
Казахстан

Караганда
Чёт забыл отписаться во время, аппарат сдан в эксплуатацию осенью. Проблему решил заменой системной платы.

Сообщение отредактировал nabi - Пятница, 14.Мар.2014, 00:45
