Siemens Harmony.
refrenДата: Понедельник, 01.Дек.2014, 11:42 | Сообщение # 1
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
На всех катушках кроме коленной выдает ошибку "Reflection of the RF transmit path too high" - 3 дня как
В течении последней недели был повышенный расход дистиллированной воды (раз в двое суток заливали по 200 мл)
Течей нет - все три шкафа, фильтр плата, боди и градиентная катушка без подтеков и сырости. ( если только внутри какого то блока подтекает и тут же испаряется.

Вчера перестал нормально загружаться ( перечеркивал PALI) , но в этом разобрались - западало реле на TAS-е и начали подгорать контакты - исправили.

В ручную частота находится, тюн и трансмиттер не настраиваются. ( Ббоди, головная, спинальная катушки)

На тюнапе Tuning Calibration, RF Characteristic, Regulator Adjust проходят, все остальные - error

На RF тестах (functional и Comm/Status) высокий возвращенный сигнал - RFPA-TALES, также есть подозрение на BTB.
Если бы чудил TAS в сторону Ббоди то сигнал бы был низкий а не высокий?

http://www.ganjafoto.ru/2/9/42/2094214.jpg
http://www.ganjafoto.ru/2/9/42/2094215.jpg
http://www.ganjafoto.ru/2/9/42/2094216.jpg
http://www.ganjafoto.ru/2/9/42/2094217.jpg
http://www.ganjafoto.ru/2/9/42/2094218.jpg
http://www.ganjafoto.ru/2/9/42/2094219.jpg
http://www.ganjafoto.ru/2/9/42/2094220.jpg
http://www.ganjafoto.ru/2/9/42/2094221.jpg
http://www.ganjafoto.ru/2/9/42/2094222.jpg
http://www.ganjafoto.ru/2/9/42/2094223.jpg
http://www.ganjafoto.ru/2/9/42/2094224.jpg
http://www.ganjafoto.ru/2/9/42/2094225.jpg
http://www.ganjafoto.ru/2/9/42/2094226.jpg
http://www.ganjafoto.ru/2/9/42/2094227.jpg
http://www.ganjafoto.ru/2/9/42/2094228.jpg


Сообщение отредактировал refren - Четверг, 25.Дек.2014, 12:47

KVIДата: Понедельник, 01.Дек.2014, 14:04 | Сообщение # 2
Техник
У вас сообщений: 380
МРТ
На заявках
Российская Федерация

Елец
Я уже описыал здесь свой случай с симфонией. Лопнула медная трубка в боди коил. Тоже уходила вода. Потеков снаружи не было. А вот когда вытащили катушку, то весь поролон, которым обернута катушка был в воде. Замена трубки и сушка катушки решила проблему. На Гармонии боди коил встречались 2-х типов. Один из них - полностью залитая неремонтная конструкция.
Тесты с терминаторами 0 и 50ОМ проводил?


-=Vladimir=-

Сообщение отредактировал KVI - Понедельник, 01.Дек.2014, 14:07

refrenДата: Понедельник, 01.Дек.2014, 16:48 | Сообщение # 3
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
KVI, Тесты с терминатором не проходят, сейчас будем доставать боди коил.

http://www.ganjafoto.ru/2/9/42/2094278.jpg
http://www.ganjafoto.ru/2/9/42/2094279.jpg
http://www.ganjafoto.ru/2/9/42/2094280.jpg
http://www.ganjafoto.ru/2/9/42/2094281.jpg

refrenДата: Понедельник, 01.Дек.2014, 17:54 | Сообщение # 4
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
Боди катушка сухая, подтеков нет, поролона между боди и градиентной катушкой нет.
Сама боди полностью залитая. Конденсаторы на месте, визуальных повреждений нет.

FedorMДата: Вторник, 02.Дек.2014, 23:55 | Сообщение # 5
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
На заявках
Российская Федерация

Воронеж
Ну если в катушке (в т.ч. и с водой) передающий коаксиал жила на экран не звонится, то я бы звонил все провода и перебрал все компоненты RFAS. Такой адовый рефлекшен на обрыв похож.

KVIДата: Среда, 03.Дек.2014, 10:00 | Сообщение # 6
Техник
У вас сообщений: 380
МРТ
На заявках
Российская Федерация

Елец
А точно с TASS все нормально? Коленная-то работает нормально.

-=Vladimir=-

FedorMДата: Среда, 03.Дек.2014, 10:26 | Сообщение # 7
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
На заявках
Российская Федерация

Воронеж
KVI, а при дохлом TAS тюнкал-то пройдет нормально? Да и частота как-то настраивается, т.е. что-то до боди-антенны доходит.

refrenДата: Среда, 03.Дек.2014, 16:15 | Сообщение # 8
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
ТAS- рабочий. Кинули напрямую без него - все то же самое.

Цитата FedorM ()
Ну если в катушке (в т.ч. и с водой) передающий коаксиал жила на экран не звонится

Не звонится.

Грешим на BCCS, TALES, BTB где-то в них проблема. Будем определять заменой.

egordem3Дата: Среда, 03.Дек.2014, 23:13 | Сообщение # 9
Участник
У вас сообщений: 70
Инженер мрт
На заявках
Российская Федерация

Москва
согласно схеме RFPA тоже водой охлаждается, посмотри может его заливает, тут логическое объяснение утечки воды и данной ошибки

ElyaДата: Четверг, 04.Дек.2014, 08:38 | Сообщение # 10
У вас сообщений: 362
инженер
На заявках
Российская Федерация

Воронеж
Цитата egordem3 ()
тут логическое объяснение утечки воды и данной ошибки

перегрев тоже логическое объяснение

igor_yuДата: Четверг, 04.Дек.2014, 09:33 | Сообщение # 11
Заглянувший
У вас сообщений: 3
инженер
На заявках
Российская Федерация

Россия
Приветствую уважаемых коллег. Если позволите добавлю свои пять копеек.

Цитата FedorM ()
а при дохлом TAS тюнкал-то пройдет нормально?


При дохлом TAS тюнкал пройдет, т.к. он не участвует в измерительной цепи (при исправном BCCS). Тестовый сигнал поступает с TX module/RFSU непосредственно на LCCS, и далее на направленные ответвители (directional couplers) в BCCS, который терминируется через TALES на первом этапе калибровки, и через BTB - на втором.
Из личного опыта был случай непрохождения тюнкал при "замокшем" BCCS. После просушки заработал. Также не проходил тюнкал при неисправных BTB. В TALES ломаться практически нечему - тупой вольтметр. О случаях отказов не слышал.

Вопрос к топикстартеру: водичка на блоки RFAS не могла попасть?
И еще считаю нелишним напомнить: BTB жутко не любят магнитное поле - выходят из строя электромагнитные реле. Так что при замене поаккуратней.


Сообщение отредактировал igor_yu - Пятница, 05.Дек.2014, 09:25

refrenДата: Четверг, 04.Дек.2014, 12:18 | Сообщение # 12
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
Цитата igor_yu ()
Вопрос к топикстартеру: водичка на блоки RFAS не могла попасть?

На объект я попал спустя сутки - никаких подтеков мною обнаружено не было.

Статистика по воде
число - залито
22.12.14 - 200 мл
24.12.14 - 100 мл
25.12.14 - 100 мл
29.12.14 - 200 мл
С того момента лампа не загоралась.
Учитывая то что при снятии TAS вылилось еще 50-100 мл. то предположу
либо перегрев, либо где-то был пузырь, либо течь которая сама закрылась

У этого аппарата есть особенность - у него постоянно повышенная температура экрана - 73К - это норма (69 минималка что я видел) При чем потери гелия всего 3% в месяц (когда аппарат поставили с испугу дважды голову меняли)
Но это лирическое отступление.

igor_yu, За напоминание спасибо )


Сообщение отредактировал refren - Четверг, 04.Дек.2014, 12:33

igor_yuДата: Четверг, 04.Дек.2014, 13:29 | Сообщение # 13
Заглянувший
У вас сообщений: 3
инженер
На заявках
Российская Федерация

Россия
Цитата refren ()
у него постоянно повышенная температура экрана - 73К


73K не показатель. Может схема измерения глючит, может датчик. Падение на диоде какое? На остальных трех диодах 20/80K? Если расход LiHe невысокий, то скорее так оно и есть.

refrenДата: Суббота, 06.Дек.2014, 12:05 | Сообщение # 14
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
Разобрались.
Замена BCCS, TALES, BTB не исправила ошибки. Заменили кабель BTB - Боди катушка
(поставили кабель от Dummy load Импакт, через переходники H/BNC->BNC/BNC->BNC/HN)
Томограф заработал с жуткими помехами, характерными для проблем с боди.
Боди еще раз вытащили и обнаружили отгоревшую ножку одного из конденсаторов. Пропаяли.

Кабель BTB - Боди вспороли оплетку - обнаружили небольшой залом, на всякий случай кабель переобжали и вернули на свое место.
(центральная жила на экран на кабеле не звонилась)


Сообщение отредактировал refren - Воскресенье, 07.Дек.2014, 07:07

KVIДата: Суббота, 06.Дек.2014, 12:50 | Сообщение # 15
Техник
У вас сообщений: 380
МРТ
На заявках
Российская Федерация

Елец
В приоде существует портативный прибор, который может измерить параметры боди коил. Сейчас точно не скажу как называется, но на следующей неделе должен быть у меня - тогда расскажу. Имея его можно было продиагностировать БК и кабель без демонтажа. И минимизировать простой.
refren, Объясни, пожалуйста, почему не проходили тесты с терминаторами, если неисправна была БК? Ведь при этих тестах БК отключается. То есть причина неисправности устраняется?


-=Vladimir=-

refrenДата: Суббота, 06.Дек.2014, 16:01 | Сообщение # 16
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
Цитата KVI ()
refren, Объясни, пожалуйста, почему не проходили тесты с терминаторами, если неисправна была БК? Ведь при этих тестах БК отключается.


Отчего же отключается?

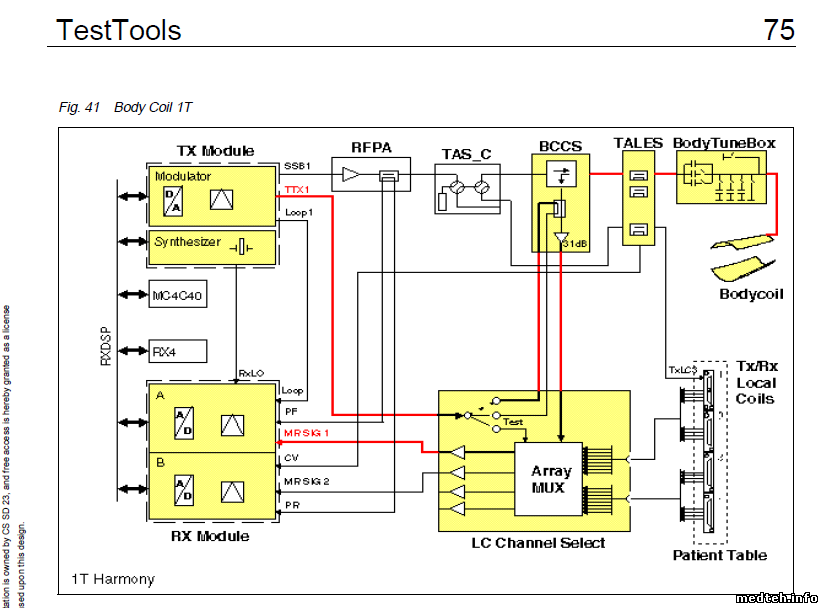

Вот схема тестирования BC.

Нам не повезло при первоначальном съеме БК увидеть микротрещину в пайке конденсатора. А когда заменили кабель и изменилась сопротивление кабеля микротрещину начало пробивать и мы увидели очевидный нагар на БК и помехи на Спайк чеке.

KVIДата: Суббота, 06.Дек.2014, 21:26 | Сообщение # 17
Техник
У вас сообщений: 380
МРТ
На заявках
Российская Федерация

Елец
Я имел ввиду тесты с отключенной от BTB body coil и с терминаторами,подключенными к ВТВ. Согласись, что в данном тесте ВС отключена от ВТВ и при отваленых в ВС конденсаторах , тесты должны были пройти нормально. Что у меня и было (в случае залития ВС. Хотя отвал конденсатора делает, в принципе, тоже самое - расстройку передающей антенны). С терминаторами тесты проходили, а с ВС - нет.

-=Vladimir=-

vfДата: Воскресенье, 07.Дек.2014, 05:02 | Сообщение # 18
У вас сообщений: 486
инженер
На заявках
Российская Федерация

Цитата KVI ()
Я имел ввиду тесты с отключенной от BTB body coil

Кроме этого вопроса, хотелось бы задать и другой
Цитата refren ()
Заменили кабель BCCS - Боди катушка

Где на Вашей схеме этот кабель?

refrenДата: Воскресенье, 07.Дек.2014, 07:33 | Сообщение # 19
Техник
У вас сообщений: 302
Инженер
На заявках
Российская Федерация

Москва
Цитата KVI ()
Я имел ввиду тесты с отключенной от BTB body coil и с терминаторами,подключенными к ВТВ


Возможно напортачили с тестом - других объяснений я не вижу.

Цитата vf ()
Заменили кабель BCCS - Боди катушка Где на Вашей схеме этот кабель?


Описался, конечно же "кабель BTB - Боди катушка".
Исправил.

KVIДата: Вторник, 09.Дек.2014, 20:20 | Сообщение # 20
Техник
У вас сообщений: 380
МРТ
На заявках
Российская Федерация

Елец
Как обещал - прибор: http://www.rigexpert.com/index?s=aa1000&l=ru (если не открывается, то вот: http://www.hamradio.ru/analiza....00.html )
Правда полгода назад стОил весьма подешевле. Но и сейчас вполне даже не самолет.
Зато поможет сэкономить время,нервы и простои аппарата (не говоря уже о неправильно закупленных запчастях).


-=Vladimir=-

Сообщение отредактировал KVI - Среда, 10.Дек.2014, 09:28
