Не включался, погорели 2 шт. 34167, TL494, IR2113, BDX 54, перемычка-предохранитель, дорожек немного ... Поменял 34167, восстановил дорожки, питание 6,3 и -21 появилось, заговорил красавец, но при нажатии нажатии заряд, кричит: "Нет контакта", причём, хоть на замкнутых электродах, хоть в воздухе ... Хотя при замкнутых должен говорить: "Короткое замыкание"... Дальше интереснее: на плате ключей, есть преобразователь 120 V, для целей контроля контакта с пациентом ...там у меня 100 V. Этой схемы нет, кстати как и платы стабилизаторов питания и ВВ преобразователя. Читал, делал по руководству по ремонту. А вот дальше вообще ничего не совпадает ... Начал искать где теряется сигнал "ПИ", вроде, должен выходить с 9 ноги D3 ... Там вообще импульсы постоянно ... По ходу дела на плате ключей обнаружился пробитый VT3 (КТ 503), но он, вроде, для заряда гасящих конденсаторов задействован, и оборван стабилитрон VD12 тоже непонятно какой, но он, вроде, задействован в измерении контакта ... Может у кого есть схемы, или опыт ремонта - где найти сигнал "ПИ", и как оно работает дальше? TL494 есть а вот IR2113 пока нет, но если правильно понимаю, ВВ преобразователь должен запускаться после проверки контакта с пациентом?
P.S. Кого благодарить за схему платы накопителя, нарисованную от руки? СПАСИБО!
Кое-какая схема есть в хранилище, но она не полная, если брать по аналогии с 08-м, то сигнал ПИ должен выдавать контроллер, при условии,,, сопротивление больше 50 Ом, но меньше 100, нет напряжения на электродах, нет короткого и т.д. Но на каких пинах контроллера должен появиться этот сигнал-? Причем он одинарный и длительностью порядка 20 мСек. . Порылся у себя и нашёл полный комплект документации на ДКИ-Н-10, смотри в приложении.
Кое-какая схема есть в хранилище, но она не полная, если брать по аналогии с 08-м, то сигнал ПИ должен выдавать контроллер
Там как раз того чего надо нет...хотя благодаря описанию по ремонту ДКИ-Н-10+описание ДКИ-н-08+схемы 08 разобрался... Сигнал ПИ как раз и есть(кстати как расшифровывается?) я перевел как "пациену импульс" потому как кусается ощутимо ...120 вольт однако...запуск измерения сопротивления пациента...так вот в схемах из хранилища он выходит с 9 ноги D3 а фактически я его нашел на 9 ноге D4 (74AC373) дальше так-же как в ДКИ-08...(опять же не все исполнения) А не выходил он потому что выше указанная микросхема тоже накрылась...заменил и все ОК.+еще IR2113.
А все это произошло, судя по повреждениям, мне думается из за того, что аккумулятор или БП вставили наоборот ... Да-да можно аккум наоборот поставить ... .
Цитатаrudakov ()
попробую скачать в хранилище ... ... не получается, там каждый файл больше 4 МБайт.
Похоже полного комплекта схем нет ни у кого. Позиция завода тоже непонятна, продают доки... Я наверно теперь весь Аксион гарантийный буду к ним отправлять...
Жаль, у меня проблема ещё не решена. Был пробит диод в накопителе энергии, заменил. Теперь нет сигнала ПИ. А он формируется в КВВ. и не отабражено в нарисованных схемах. Задача усложнилась.
rudakov, так смотри сообщ. 3. Я там описал где его искать, и что было. А что говорит деф при нажатии кнопки «заряд»? Еще его /контроль пациента/ можно «обмануть»...на плате КВВ, слева в верху есть разъем...2 провода и идут они на плату управления/а там наглухо запаяны и залиты герметиком/ это берется постоянное напряжение с конденсатора который завязан на измерительный трансформатор....так вот снимаешь этот разъем и контроль пациента отключается...
коряво описал наверно...и сфотать нет возможности-отдал аппарат уже. И очень внимательно посмотри 74ас373...
А все это произошло, судя по повреждениям, мне думается из за того что аккумулятор или БП вставили наоборот...
YRA46, чтобы подобной неисправности больше не было, достаточно установить диодный мост в разрыв цепи питания от АКБ или БП; как ни переполюсовывай, минус пойдет к минусу, плюс - к плюсу.
Дата: Пятница, 19.Апр.2013, 00:26 | Сообщение # 10
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Ollemed, ....там ток при наборе энергии около 7 ампер....падение напряжения на 2 диодах ...будет неправильно показывать заряд батареи....и вообще врачики тогда все будут пихать как зря...а если деф не один....все не переделаешь.... Зы. в общем я один поставил...шоттку...с компового бп...падает всего 0,3 вольта.
Дата: Вторник, 11.Фев.2014, 16:51 | Сообщение # 12
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина
Тернополь

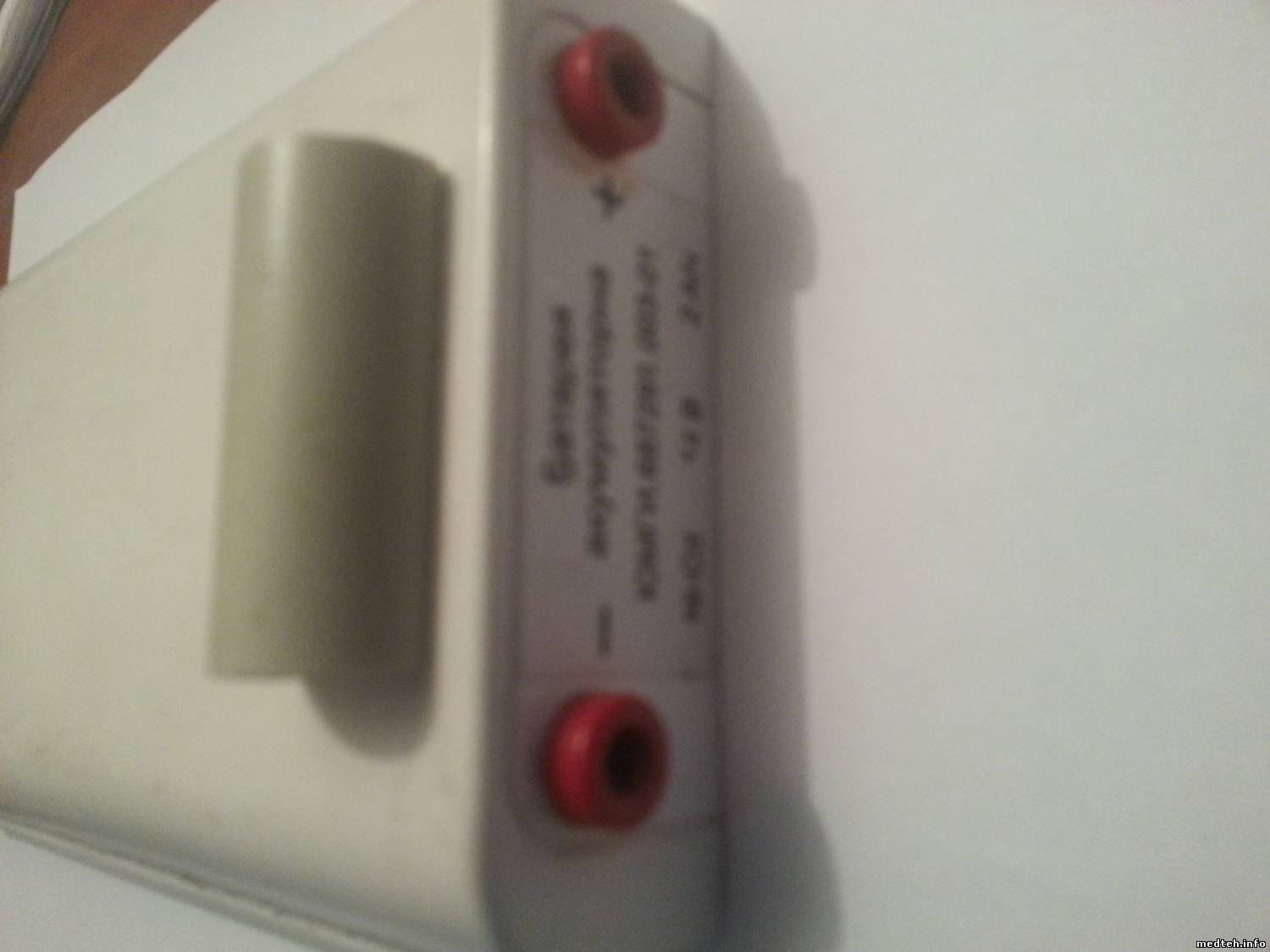

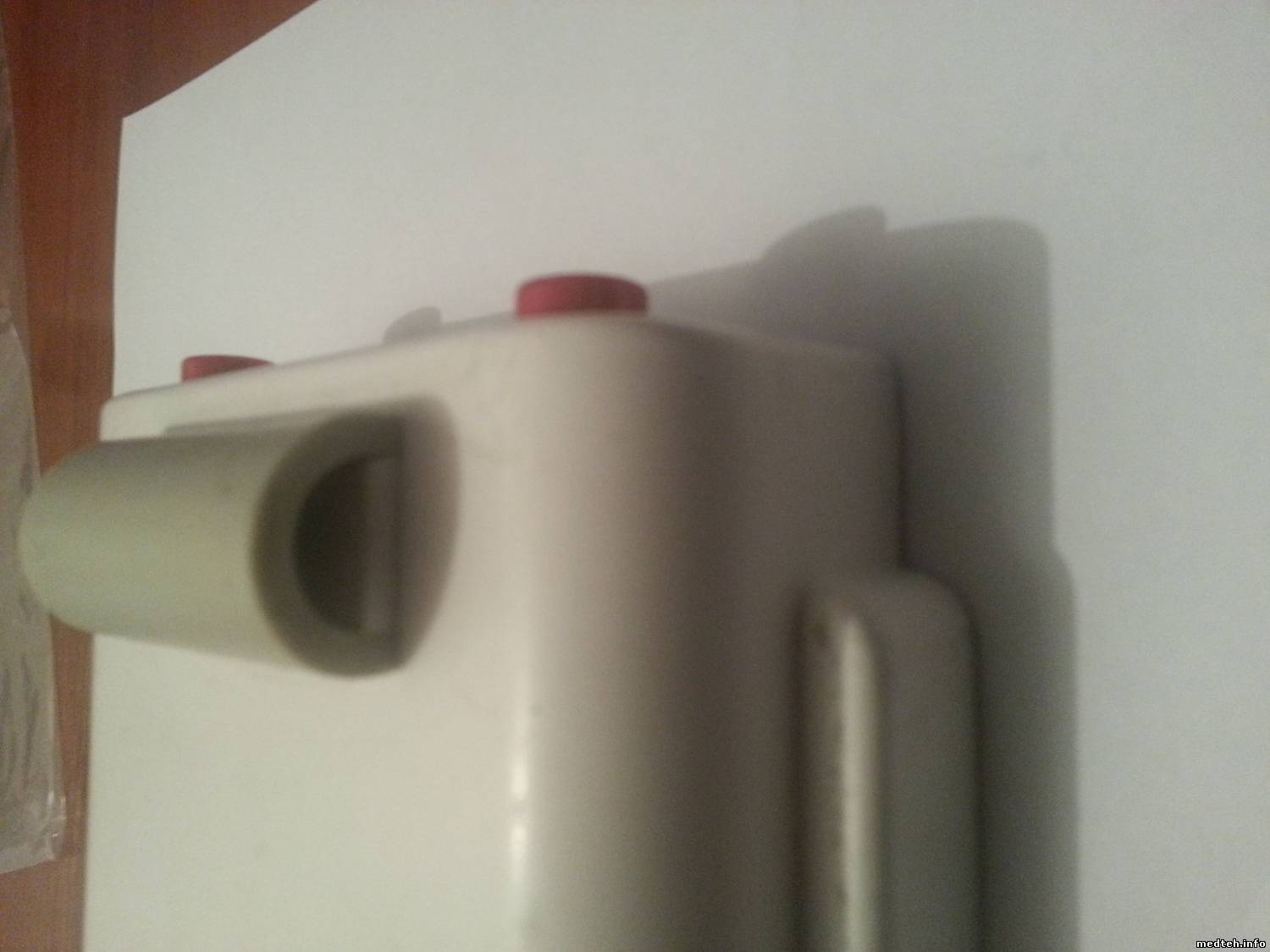

Чтобы избежать проблемы переполюсовки АКБ на её верхнюю крышку мы наклеили пластмассовый ограничитель толщиной 13 мм (теперь другой стороной АКБ просто невозможно вставить - мешает задняя стенка дефибриллятора).
А марка D2 MC33167 (34167) (в хранилище есть срисованная мной схема накопителя)
Дата: Пятница, 06.Мар.2015, 12:36 | Сообщение # 13
Участник
У вас сообщений: 65
сервис инженер
OFFлайн
Казахстан
Астана
Здравствуйте. Возникла такая проблема: были "поджарены" 33167 - обе, сгорела перемычка, после замены не набирает энергию, проверил диоды, проверил транзисторы VT7, VT8, но результата ноль. Ещё вопрос: какое входное и выходное напряжение должно быть на 33167, что-то они у меня разные ... Помогите, пожалуйста.
Дата: Вторник, 10.Мар.2015, 11:57 | Сообщение # 17
Участник
У вас сообщений: 65
сервис инженер
OFFлайн
Казахстан
Астана
Прислал бы, я тут доигрался с ним и спалил еще что, пропало все питание, проблема была изначально такая, жалоба на то что аппарат пахнет поленым, разобрал, начали жениться две 33167, сгорела перемычки, и возле одной 33167 подгпрел резистор и вместо 68к, ловил не пойми что, поменял микросхемы, заменил резистор, восстановил перемычку, и не идет, встал вопрос, две одинаковые микросхемы а на выходах разные напряжения, стоят два подстроичника рядом тоже с разными значениями, должны они быть одинаковыми или нет, питание до ир и тдл приходит, диоды целые, но что он никак не запускается
Дата: Четверг, 07.Май.2015, 12:12 | Сообщение # 18
Стажер
У вас сообщений: 17
сервис-инженер
OFFлайн
Российская Федерация
москва
Приветствую всех! В ремонте сей аппарат, попал сильно поджаренным. Обе 33167, перемычки и т. п. При включении в сеть, но до вкл. "ДКИ", запускается преобразователь, да так, что греются ключи на радиаторах и накопительные конденсаторы, по предварительным замерам понял, что напряжение на кондерах растёт без ограничения. Долго с измерениями не копаюсь, боюсь разорвёт кондеры. На кт 9 осциллограмма непонятная. Есть у кого осциллограммы и уровни напряжения для КТ сего аппарата, поделитесь плиз?
Дата: Понедельник, 25.Май.2015, 12:06 | Сообщение # 19
Участник
У вас сообщений: 55
электронщик
OFFлайн
Российская Федерация
Новосибирск
У меня вообще анегдот. Стоял аппарат, ждал запчасть. Аккмуляторы. Проверил был полностью рабочий. Пришли аккумуляторы. Поставил. Зарядил. Попытался включить и проверить. Не работает. Стал проверять нет сигналов ПИ и ПН. Стал копать вышел на одну дохлую 373. Заменил. Включил. Микросхема сгорает с разрывом корпуса. Вылетает преобразователь и 15 вольт напрямую пошли на плату монитора. Контроллер монитора поджарился. Вот сейчас прислали новый монитор. Сижу и думаю, что он мне ещё выкинет???!!!
Дата: Воскресенье, 14.Июн.2015, 08:49 | Сообщение # 20
Стажер
У вас сообщений: 10
электромеханик
OFFлайн
Беларусь
Беларусь
Добрый день, уважаемые коллеги. Принесли ДКИ-Н-10 после неправильно вставленной батареи. Версия платы питания: ЮМГИ.758726.182.06. Схему брал с нашего сайта. Дорожки, перемычку подправил. TL494 заменил, IR2113 пока нет. Всё остальное в блоке питания проверил, целое. Включил. Аппарат заговорил, подсветка экрана есть, на кнопки упр. реагирует, но изображение отсутствует. Вспомнил, что при осмотре прибора я снимал дисплей и отсоединял шлейфы. Решил проверить шлейфы. И был удивлён, шлейф на 20 контактов, а разъём под него на 22. Естественно я, не зная этого, не попал в цель. Вставил шлейф правильно. Изменений нет. По питанию на разъёме Х4 имею следующее: 1 - 6,3 В 2 - 6,3 В 5 - 5,2В 6,7,8 - 8В (надо 12 В ?) 9 - минус 8В (надо 21) 10 - 3,8В
Если шлейф не вставлять, то напряжения становятся в норму, и аппарат пикает (нет обмена данными с контроллером дисплея). Питание 6,3 в, 12 в, -21в нагружал на внешнюю нагрузку, напряжения держат. При смещении шлейфа на один пин, -21в (с 17-го пина разъма) может попасть на шину (16-й пин) LCD контроллера. Возможно выгорел порт контроллера. Времени на анализ вариантов пока нет, поэтому прошу вашего совета. Спасибо.
Сообщение отредактировал Yurii - Воскресенье, 14.Июн.2015, 09:13
Дата: Четверг, 05.Ноя.2015, 19:14 | Сообщение # 22
Участник
У вас сообщений: 160
инженер
OFFлайн
Российская Федерация
Ниж. Нов.
Добрый день. Пришёл ДКИ-Р-10. Схема ЮМГИ 758 726.182 07 Сгорели D1-MC 33166 D2- ? TV9- ? по схеме D1 и D2 -MC 34167 а TV9 вообще не нашёл. Можно ли менять MC33166 на MC34167 и что за TV9.
p.s. Подскажите: ДКИ-Н-04 Включён, к 220 не подключён, заряд энергии не включён. Какой ток потребления от аккумулятора?
Yurii, а чем была причина,поделитесь пожалуйста! Разбили дисплей,заказали новый,при замене тоже не обратил внимания на разъем дисплея.... теперь ни старый ни новый не работает,да еще и на кнопки не реагирует никак.
Дата: Четверг, 22.Сен.2016, 07:57 | Сообщение # 25
Заглянувший
У вас сообщений: 3
эл.меха по ремонту мед оборудования
OFFлайн
Российская Федерация
Покачи
Дефибриллятора ДКИ-Н-10 «АКСИОН» при установке больших электродов выдает сообщение короткое замыкание при разрядке, без них т.е. с маленькими (детскими ) работает нормально. в чем может быть причина?
Дата: Вторник, 08.Ноя.2016, 15:07 | Сообщение # 26
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Принесли такой же - все так же как в первом сообщении. Причем новый... Мда... Видать тоже аккумулятор сунули неправильно. . Спрашивал - аккум не переворачивали... Выбило микросхему D2 (mc 33167). Обвязка вроде целая но... Сгорела перемычка на п1-п2 (как я понимаю - это такой предохранитель на ВВ преобразователь). Включал аппарат без 12в от преобразователя - включается и говорит (экран не работает). Хотел посмотреть живая ли схема преобразователя (tl494 и ir2113). Нажал на клавишу зарядки, аппарат ругнулся, захрипел и начал плавиться лак на обвязке D1 (которая выдает вместо 6.3 все 9-ть). С учетом того, что все пути ведут на плату КВВ, скорее всего там что-то выгорело и садит на короткое питание с платы накопителя. Забавно то, почему сгорела D2 - тупо от нагрева оплавилась изолирующая втулка в ухе микросхемы. Натяг ушел - контакт с радиатором резко ухудшился., микросхема выстрелила и подожгла лак)
Сообщение отредактировал Alex_UssR - Вторник, 08.Ноя.2016, 15:21
Дата: Вторник, 08.Ноя.2016, 15:15 | Сообщение # 27
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация
Тюмень
ra6fvh, Была такая же проблема, вставили дисплей, изображения нет, подсветка есть. Заменила на новый дисплей, перед включением прозвонила чтобы все контакты попали на свои дорожки, включила все заработало.
Дата: Воскресенье, 17.Ноя.2019, 22:16 | Сообщение # 30
Участник
У вас сообщений: 164
лентяй,лодырь,алкоголик.
OFFлайн
Российская Федерация
Perm
Разрешите вклиниться. ДКИ-10. Внешне всё хорошо, заряд набирает на всех пределах, но во время теста говорит: "Нет контакта". Отключил разъём проверки. Без него работает до 100 Дж, свыше - сообщает о коротком замыкании.
Может кто подскажет куда двигаться с такой проблемой: При включении пищит (пи-пи-пи и т.д.) - как понимаю не обнаруживает видеоконтроллер и т.д. Столконулся с аналогичной проблеммой как и коллега выше - шлейф на 20 пин, розетка на 22! По незнанию такого замечательного решения производителя , естественно, были вставлены все три положения и даже более. В какой-то момент времени начинал судорожно работать принтер и даже несколько раз заговорил, но видео не было. Вернее оно есть, но какие-то прямоугольники и не более. После установки в правильное(как я вычислил) положение видео шлейфа (пин 1, а 21,22 -свободны) - только пищит (пи-пи-пи ...) Видео тоже что и было, принтер не движется. На кнопки как на клавиатуре так и на утюгах реакции никакой. Напяжения сейчас 1. +6,3В 2. +6,1В 5. +5,0В 6,7,8. +10В 9 -21,5В 10 +4,3В
Может кто поделитсяч опытом: cдох дисплей или нет? Что сейчас мешает ему заговорить как минимум, работать клавиатуре, кнопкам утюгов? ---
Дата: Понедельник, 17.Авг.2020, 13:53 | Сообщение # 34
Участник
У вас сообщений: 78
инженер-ремонтник
OFFлайн
Украина
Кривой Рог
Поступил в ремонт аппарат ДКИ-10-Н (?!) "Аксион". Внешне всё нормально, работает во всех режимах, но поверку не прошёл - на всех пределах фактическая энергия разряда занижена на 30%. Схемы, выложенные в интернете, не в полном комплекте и инструкция по ремонту им не соответствует. Судя по всему не правильно измеряется напряжение на конденсаторах и где-то должна быть регулировка? Я должен видеть, чем я дышу
Дата: Вторник, 18.Авг.2020, 09:17 | Сообщение # 36
Участник
У вас сообщений: 78
инженер-ремонтник
OFFлайн
Украина
Кривой Рог

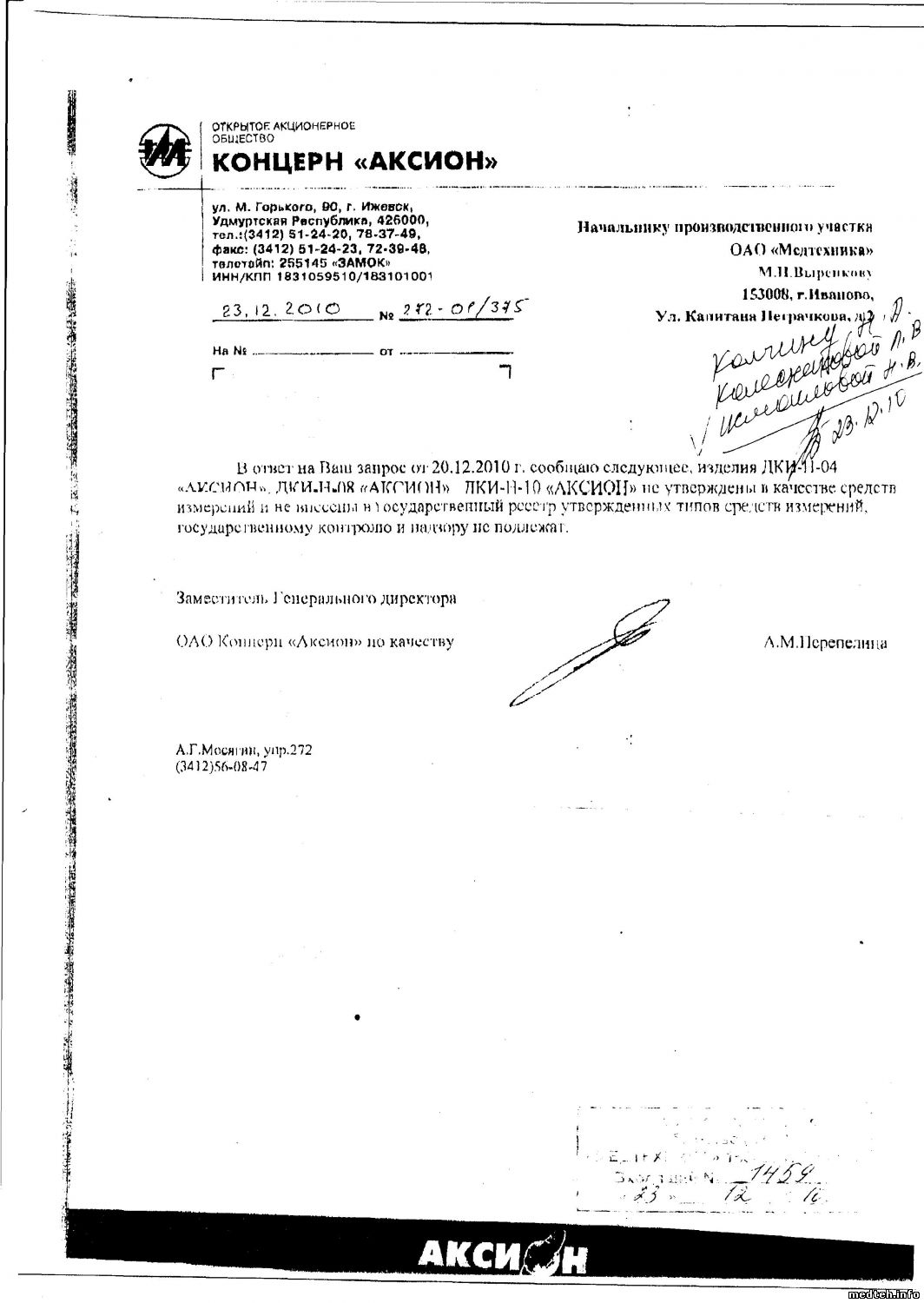

Alexium, В руководстве по эксплуатации ЮМГИ.941135.007 РЭ методика поверки не описана, поэтому поверители действуют на основании своих ,я бы так сказал, универсальных методик. Я 11 лет проработал в госстандарте в отделе ремонта измерительных приборов и все 11 лет воевал с поверителями по поводу методик поверки. Документацию по приборам они не читают, считают это необязательным, есть методика - значит все должно соответствовать ей. Зачастую пользуются устаревшими. В очень многих приборах в руководстве по эксплуатации прописаны особенности проведения поверки, но данном случае я этого не нашел. Может подскажете, где с ней ознакомиться? Я должен видеть, чем я дышу
Дата: Вторник, 18.Авг.2020, 21:58 | Сообщение # 39
Участник
У вас сообщений: 103
Медтехник
OFFлайн
Российская Федерация
Уфа

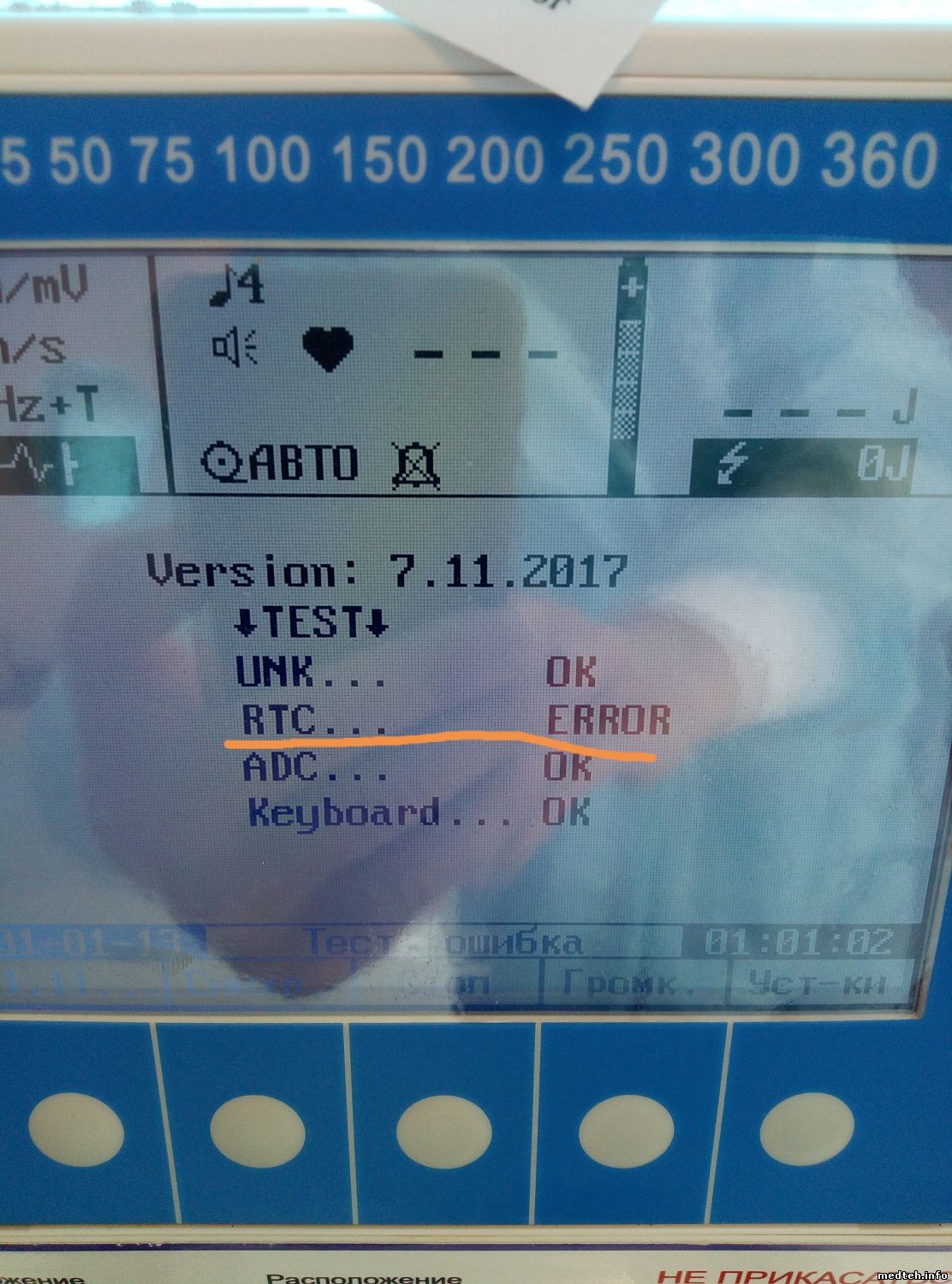

Кто подскажет, что за ошибка? Выскакивает при тестировании и на аккумуляторах и при работе от сети. Аккумуляторы заряжены на 100%. Заряд набирает, разряд нормальный. В инструкции про это умолчали
Российская Федерация
потому как кусается ощутимо
...120 вольт однако...запуск измерения сопротивления пациента...так вот в схемах из хранилища он выходит с 9 ноги D3 а фактически я его нашел на 9 ноге D4 (74AC373) дальше так-же как в ДКИ-08...(опять же не все исполнения) А не выходил он потому что выше указанная микросхема тоже накрылась...заменил и все ОК.+еще IR2113.
Я отправил что было тем, кто просил по электронке.
Я наверно теперь весь Аксион гарантийный буду к ним отправлять...
Украина
Казахстан
А если серьезно, что с питаниями? Импульс ПИ проходит? Что мерял? где?
Беларусь
Меняй видео контроллер.
, естественно, были вставлены все три положения и даже более.
