Форум медтехников » Медицинское оборудование (тех. разделы) » Наркозно-дыхательное оборудование » Аппарат ИВЛ TBIRD AVSIII (Пропадает изображ. на BIRD GRAPHICS MONITOR 15322)
Аппарат ИВЛ TBIRD AVSIII
prispandДата: Воскресенье, 08.Апр.2012, 11:36 | Сообщение # 1
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Есть аппарат TBIRD AVSIII, на нём установлен BIRD GRAPHICS MONITOR 15322 для выведения параметров вентиляции. Беда в том, что изображение исчезает через 1-2 секунды после включения аппарата с монитором.Был момент когда картинка продержалась секунд 10,потом тускнеет резко и исчезает. При нажатии на кнопки под экраном--картинка меняется и снова резко исчезает. Причём монитор сам работает,т.к. слышно как при нажатии кнопок происходит характерный звук и немножко появляется изображение и видны графики. Разбирал на предмет каких-либо сгораний и подтёков на плате--их нет. Отдавал в мастерскую знакомому мастеру по TV оборудованию,говорит всё проверил,ничего без схемы найти не могу!!! Сам BIRD GRAPHICS MONITOR 15322 и не ЭЛТ и не TFT, какой-то переходной вариант.
Может кто поможет схемой или советом, такой аппарат простаивает. Интернет перерыл-мало что нашёл,и то на буржуйских сайтах. Вот всё что есть у меня:
http://www.accessdata.fda.gov/SCRIPTs....1582587

http://www.accessdata.fda.gov/SCRIPTs....?id=102

Пожалуйста,кто чем может помочь!


Сообщение отредактировал prispand - Воскресенье, 08.Апр.2012, 11:41

AlexiumДата: Воскресенье, 08.Апр.2012, 13:04 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов

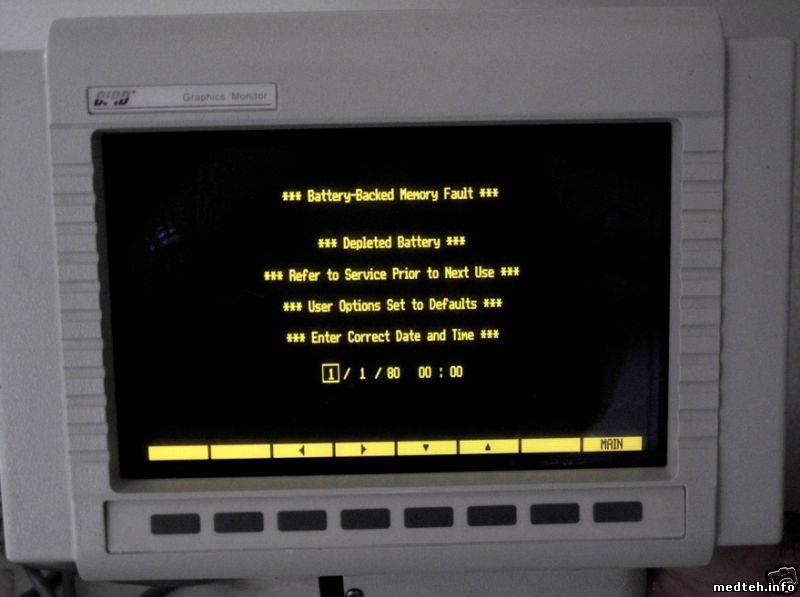

Картинка с ошибками - с вашего ИВЛ?

prispandДата: Понедельник, 09.Апр.2012, 13:17 | Сообщение # 3
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Нет, это я для примера. На моём изображение исчезает через 1-2 секунды после включения.

AlexiumДата: Понедельник, 09.Апр.2012, 15:11 | Сообщение # 4
Инженер медтехник
На заявках
Российская Федерация

Саратов
С таким аппаратом не встречался - но у более современных разъем для подключения - стандартный VGA. Если у вас такой - подключите обычный компьютерный монитор. Если и на нем изоражение исчезает - проблема в аппарате, если не исчезает - дешевле будет прикрутить его. У вас скорее всего 'электро-люминесцентный или ваккумно-люминесцентный дисплей. Если мастер не понимает как это работает - схема ему не поможет.

prispandДата: Понедельник, 09.Апр.2012, 16:09 | Сообщение # 5
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки

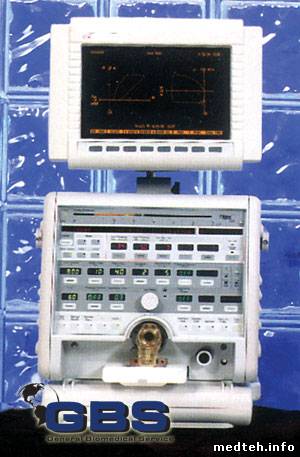

Судя по всему электролюминесцентный дисплей. Я бы подключил, но дело в том,что это не просто дисплей(монитор), а он как бы компьютер небольшой,внутри есть материнка, есть PCI разъёмы и в них платы расширения. Нижняя часть аппарата работает и без этого дисплея,а дисплей может и без нижней части, соответственно не будет графиков. А при его подключении к аппарату (через оптико-волоконный кабель) на нём идут графики для анализа. Вот в середине страниц маленькое описание дисплеев (http://www.generalbiomedical.com/adult.htm и http://mtapr.com/rp_ventilators.html).

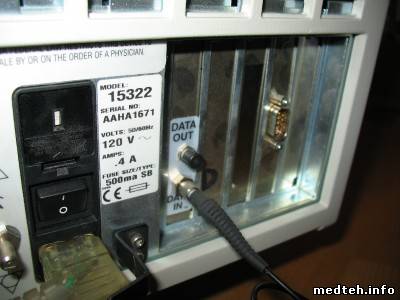

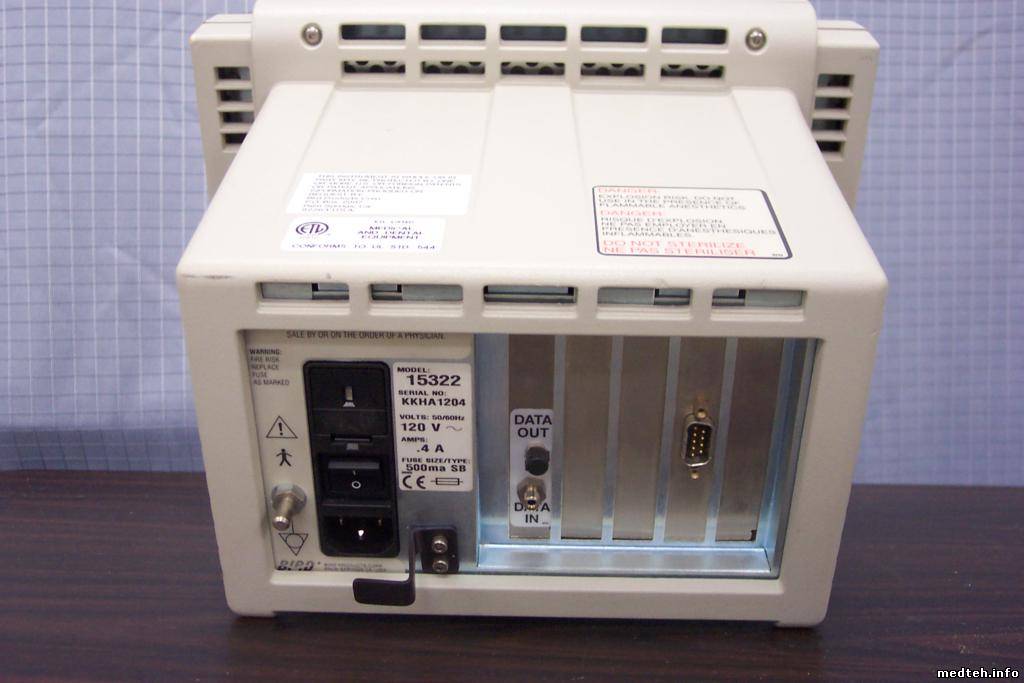

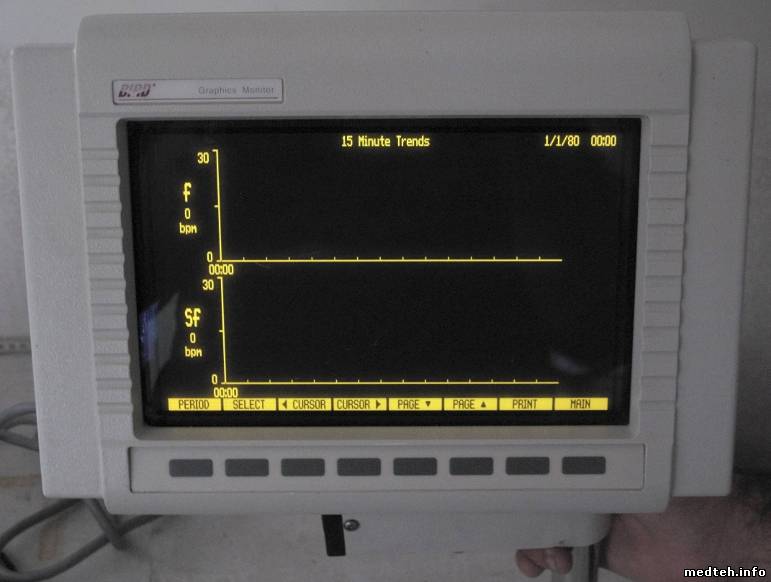

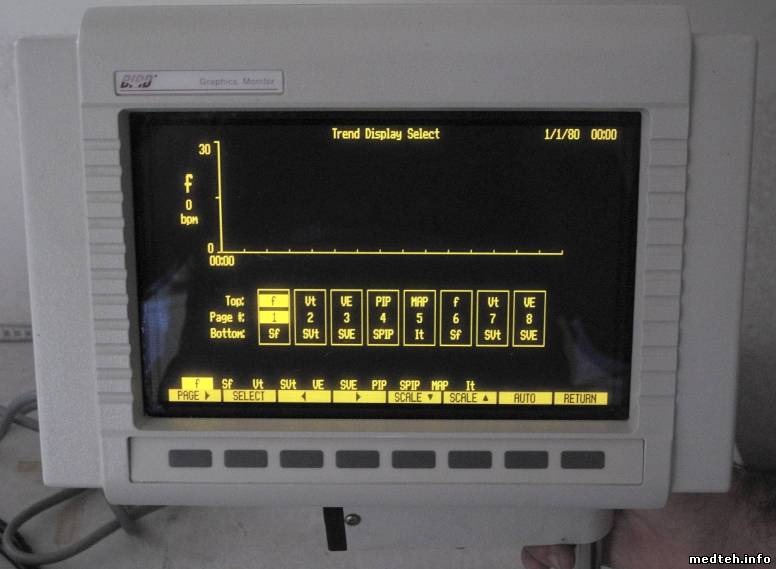

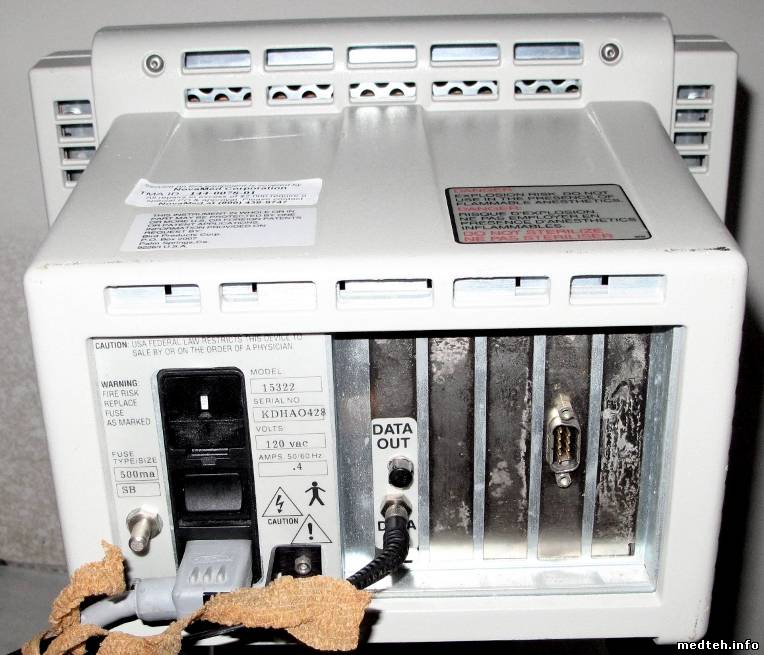

А вот дисплей с разных сторон, может чего и пригодится. Я Через недельку снимки изнутри могу выложить если чем поможет. Фото не моего,но такой же.
7321180.jpg(376Kb) · 1820423.jpg(69Kb) · 9094793.jpg(32Kb) · 9916662.jpg(276Kb) · 6304290.jpg(285Kb)

AlexiumДата: Понедельник, 09.Апр.2012, 19:52 | Сообщение # 6
Инженер медтехник
На заявках
Российская Федерация

Саратов
Да пожалуй без фотографий не обойтись, нужно название EL- панели, точное название материнской платы, блок питания. Вполне возможно EL-панель имеет VGA интерфейс.

begun_aДата: Понедельник, 09.Апр.2012, 20:17 | Сообщение # 7
Техник
У вас сообщений: 383
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Судя по Вашему описанию, мне кажется есть проблема с подсветкой экрана. Дело в том, что для того, чтобы на экране ЖК-монитора было бы видно изображение, он должен подсвечиваться. Вам вряд ли удастся справится с этой проблемой самому. Нужен грамотный инженер электронщик.

prispandДата: Понедельник, 09.Апр.2012, 23:58 | Сообщение # 8
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Quote (begun_a)
Дело в том, что для того, чтобы на экране ЖК-монитора было бы видно изображение, он должен подсвечиваться.

Как раз с ЖК справлялся и не раз, но здесь не ЖК.

prispandДата: Вторник, 10.Апр.2012, 00:00 | Сообщение # 9
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Quote (Alexium)
Да пожалуй без фотографий не обойтись, нужно название EL- панели, точное название материнской платы, блок питания. Вполне возможно EL-панель имеет VGA интерфейс.

Блок питания тестиовали--нет проблем. А Номер EL панели надо паискать, при осмотре -- не увидел. Гляну ещё разок.

prispandДата: Четверг, 19.Апр.2012, 12:46 | Сообщение # 10
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки

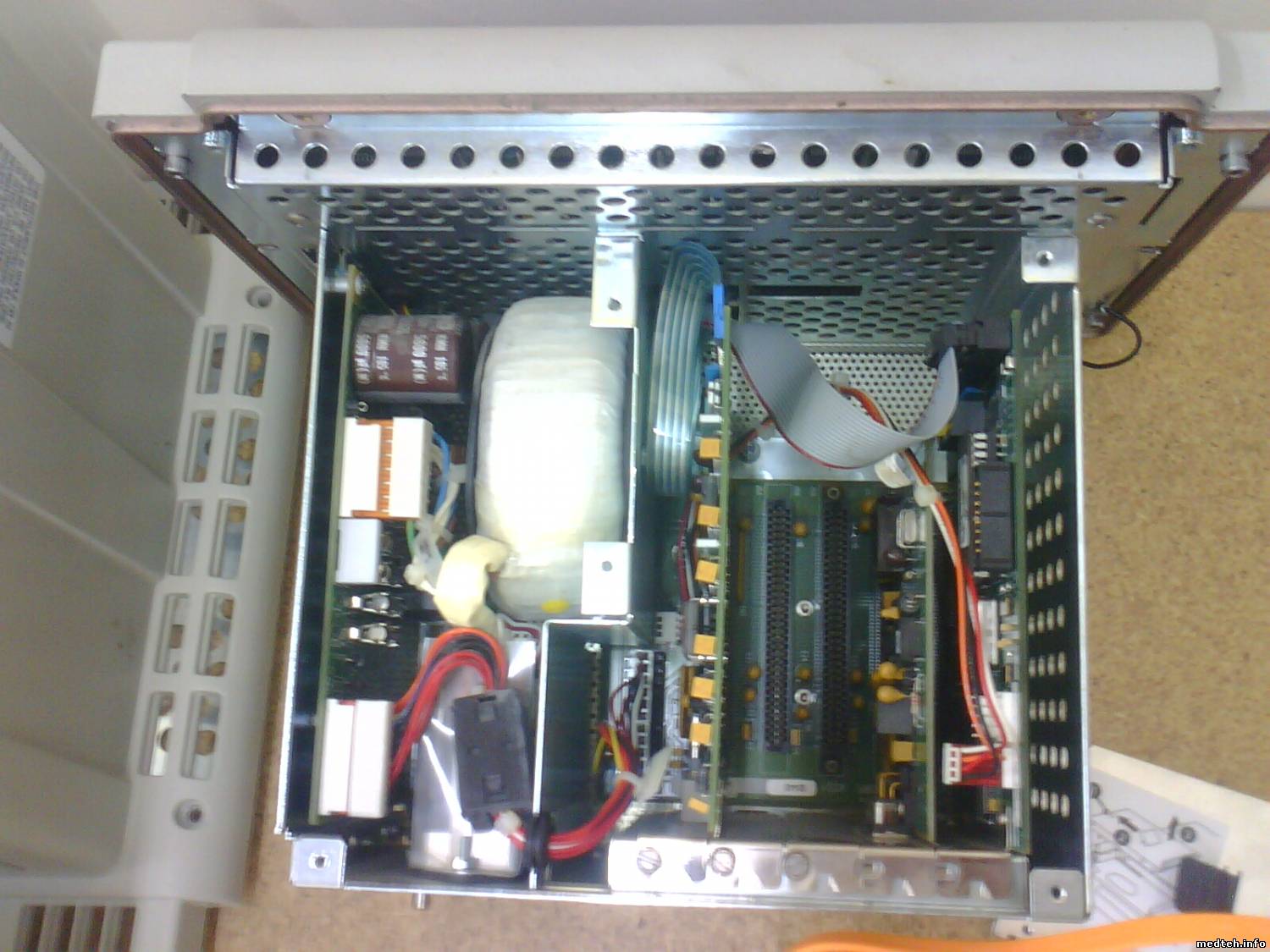

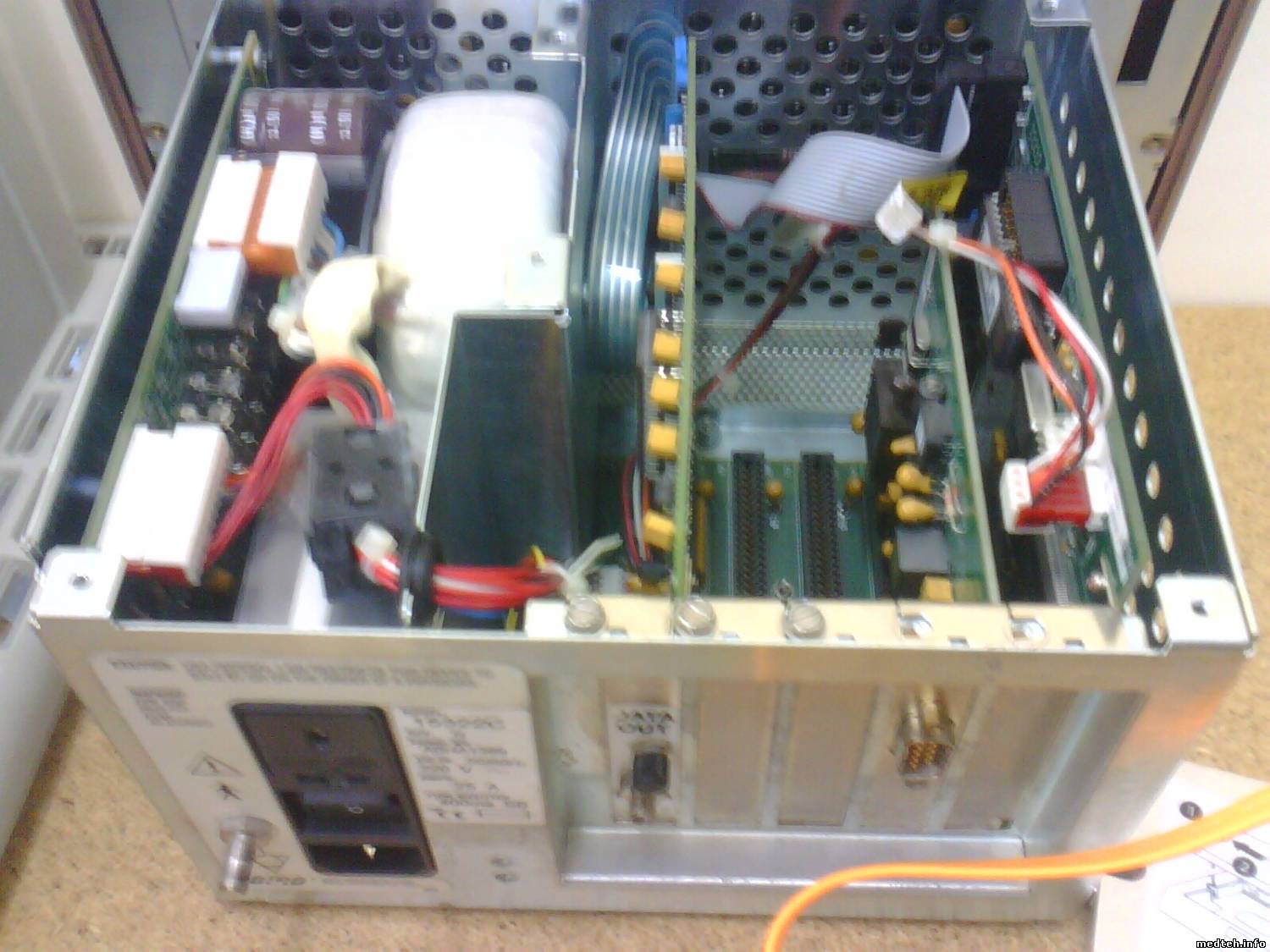

Вот фото монитора изнутри.

prispandДата: Среда, 16.Май.2012, 23:44 | Сообщение # 11
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Почему может исчезать подсветка?
Как можно решить проблему? Есть совет?

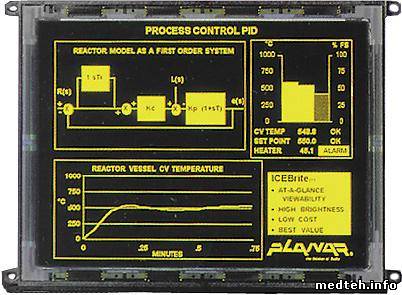

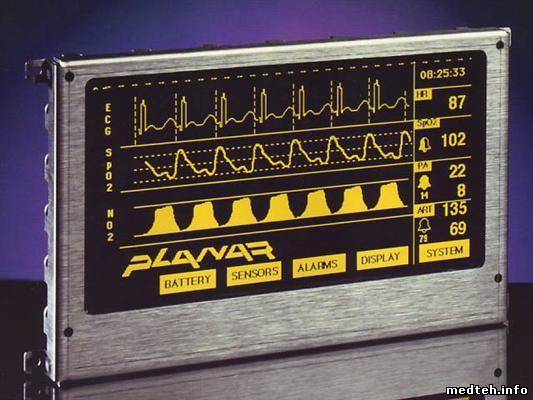

Монитор по типу таких


Сообщение отредактировал prispand - Среда, 16.Май.2012, 23:49

AlexiumДата: Четверг, 17.Май.2012, 00:38 | Сообщение # 12
Инженер медтехник
На заявках
Российская Федерация

Саратов
Подсветка может исчезать из-за чего угодно.
Модель EL дисплея (все что написано), маркировка платы к которой подключается сигнальный шлейф дисплея, фотографии в хорошем качестве. Мне нужна информация, а не снимок с высоты птичьего полета.

prispandДата: Понедельник, 18.Июн.2012, 08:01 | Сообщение # 13
Стажер
У вас сообщений: 8
анестезиолог
На заявках
Российская Федерация

великие луки
Alexium, спасибо что откликнулись. Все снимки выложу.
