Форум медтехников » Медицинское оборудование (тех. разделы) » Наркозно-дыхательное оборудование » Апарат ИВЛ "Фаза-8" , завод "Буревестник" (проблема с датчиком давления)
Апарат ИВЛ "Фаза-8" , завод "Буревестник"
SDRДата: Вторник, 23.Июл.2013, 12:44 | Сообщение # 1
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Суть в следующем.
Объем вдоха контролируется монометром и электронным датчиком. При отключенном эл.датчике (просто вынута селиконовая трубка и пережата), объем вдоха соответствует норме. При подключении трубки к эл. датчику, объем вдоха уменьшается в 3-4 раза.

Кто нибудь сталкивался с подобной проблемой?

DimitriusДата: Вторник, 23.Июл.2013, 13:10 | Сообщение # 2
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
У вас - срабатывает ограничение по давлению на вдохе, на передней панеле возле манометра давления есть ручка ограничения давления. Покрутите её и посмотрите что будет происходить.
Цитата (SDR)
Объем вдоха контролируется монометром и электронным датчиком.

-никаким манометром! МАНОМЕТР -это давление!!! и электронный датчик там мотороловский -для давления!! НЕ ПУТАЙТЕ ДАВЛЕНИЕ И ОБЪЁМ ВДОХА(РАЗБЕРИТЕСЬ С ТЕРМИНОЛОГИЕЙ)

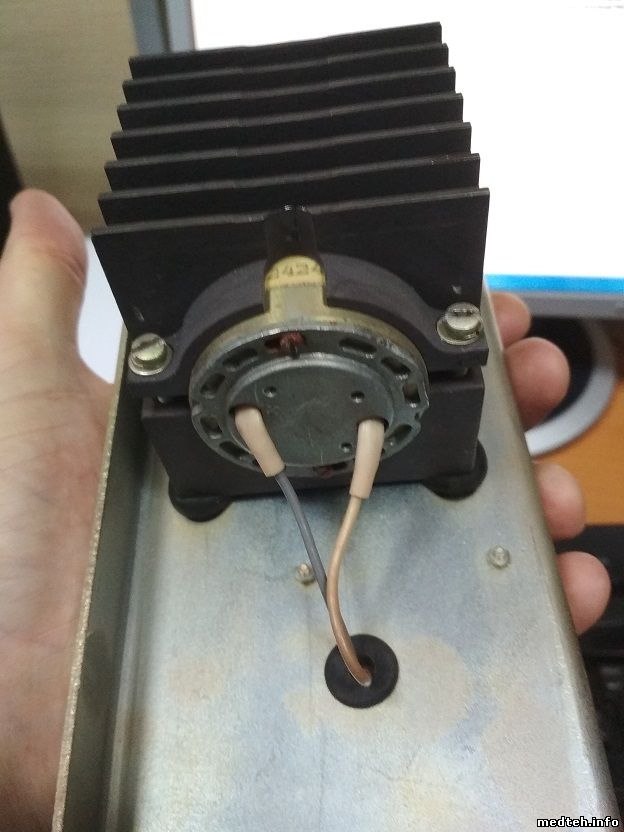

-ОБЪЁМ задаётся блоком управления, и поддерживается блоком двигателя(в зависимоти от года выпуска)

Теперь о решениях
1) У вас проблема с ограниченим по давлению - могут быть проблемы в блоке датчика, блока дифф.усилителя(плата в блоке питания с подстроечными резисторами)
2)самое простое- в блоке резистора(задатчик давления для сработки)

Сделайте нормальную диагностику и опишите нормально неисправность, а не что б тут догадывались как манометром контролируют объём! И самое главное опишите весь процесс измерения объёма(как вы поняли что он уменьшается и какие заданные параметры и режим вентиляции).

[p.s.] есть сервис мануал для настройки фаз, но не для всех модификаций.

DimitriusДата: Вторник, 23.Июл.2013, 13:28 | Сообщение # 3
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
Диагностика
1)Откройте боковую панель рабочего блока(если смотреть на аппарат спереди - откручивайте правую панель), там увидите систему шестерёнок от ручки ограничения давления по вдоху Pwmax , там есть резистор типа ПП-3 на 1кОм, померяйте его сопротивление. Далее включите аппарат и промерьте относительно корпуса на нём напряжение - оно должно регулироваться от 0 до 2(2.5)В ( в зависимости от года выпуска)(смотрите прикреплённые файлы)

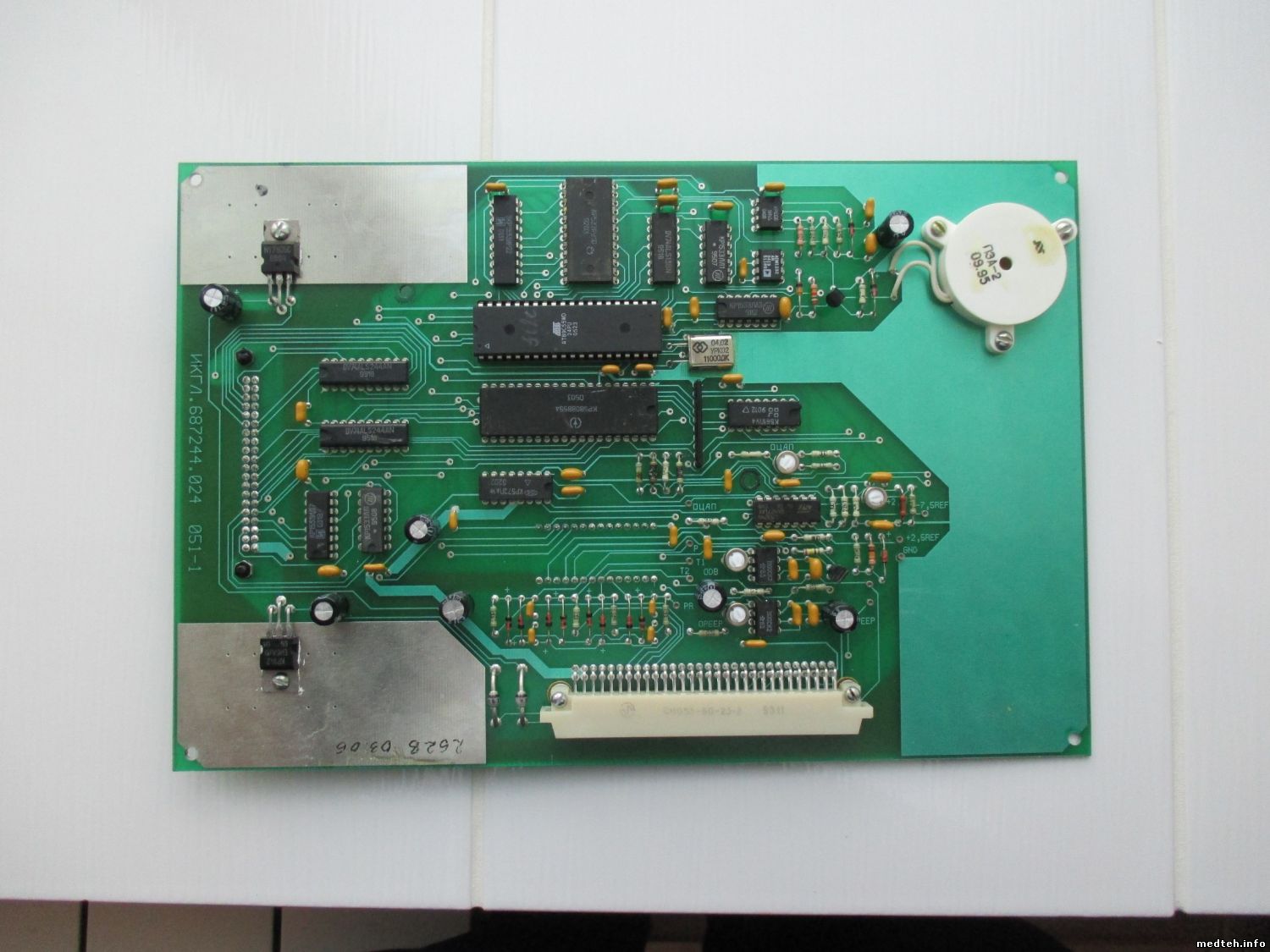

2) Далее если всё хорошо в пункте 1) открывайте правую панель блока питания, увидите плату на разъёме. На ней смотрите самую нижнюю микросхему DA6(1435уд3 вроде), возле неё 3 подстроечных резистора(один под ней и два сверху). Ищите её выход (вывод 16) и подсоединяете тестер. Включаете аппарат, при собранном контуре с искусственным лёгким(так что б в контуре было давление), меряете относительно корпуса вольтаж на 16 ноге ОУ. Это постоянное напряжение величиной от 0 до 2,5 В, пропорциональное давлению в дыхательном контуре (от –20 см вод. ст. до +60 см вод. ст.).
3)Отписывайтесь о проделанных измерениях и параметрах режима.


Сообщение отредактировал Dimitrius - Вторник, 23.Июл.2013, 13:38

SDRДата: Вторник, 23.Июл.2013, 19:52 | Сообщение # 4
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Спасибо, Dimitrius.

Резак переменный проверял. Он целый. Не пробовал только звонить вольтметром его с корпусом. Что касается пункта 2, завтра все обязательно проверю и отпишусь.
А сегодня выкладываю ссылку на видео. Это лучше, чем я коряво словами объясню, как он неправильно работает...

SDRДата: Вторник, 23.Июл.2013, 19:53 | Сообщение # 5
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
http://youtu.be/31bxK9SHSig

DimitriusДата: Вторник, 23.Июл.2013, 20:03 | Сообщение # 6
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
Думаю пункт 2 у Вас не пройдёт, так как скорее всего это связано с операционником DA6(болезнь фаз), в худшем случае датчик или блок управления. НО сделайте измерения на резисторе(ПОКРУТИТЕ ЕГО И ПОСМОТРИТЕ НА ИТОГ СБРОСА - а то ВЫ поставили его на 40 и всё, попробуйте меньше и больше и понаблюдайте) и на выходе ОУ, без них будет трудно судить о правильности работы блока ограничения давления

SDRДата: Вторник, 23.Июл.2013, 20:14 | Сообщение # 7
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Датчик отпадает. Стоит новый.
Завтра посмотрю, что на операционнике происходит.

SDRДата: Среда, 24.Июл.2013, 11:58 | Сообщение # 8
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк

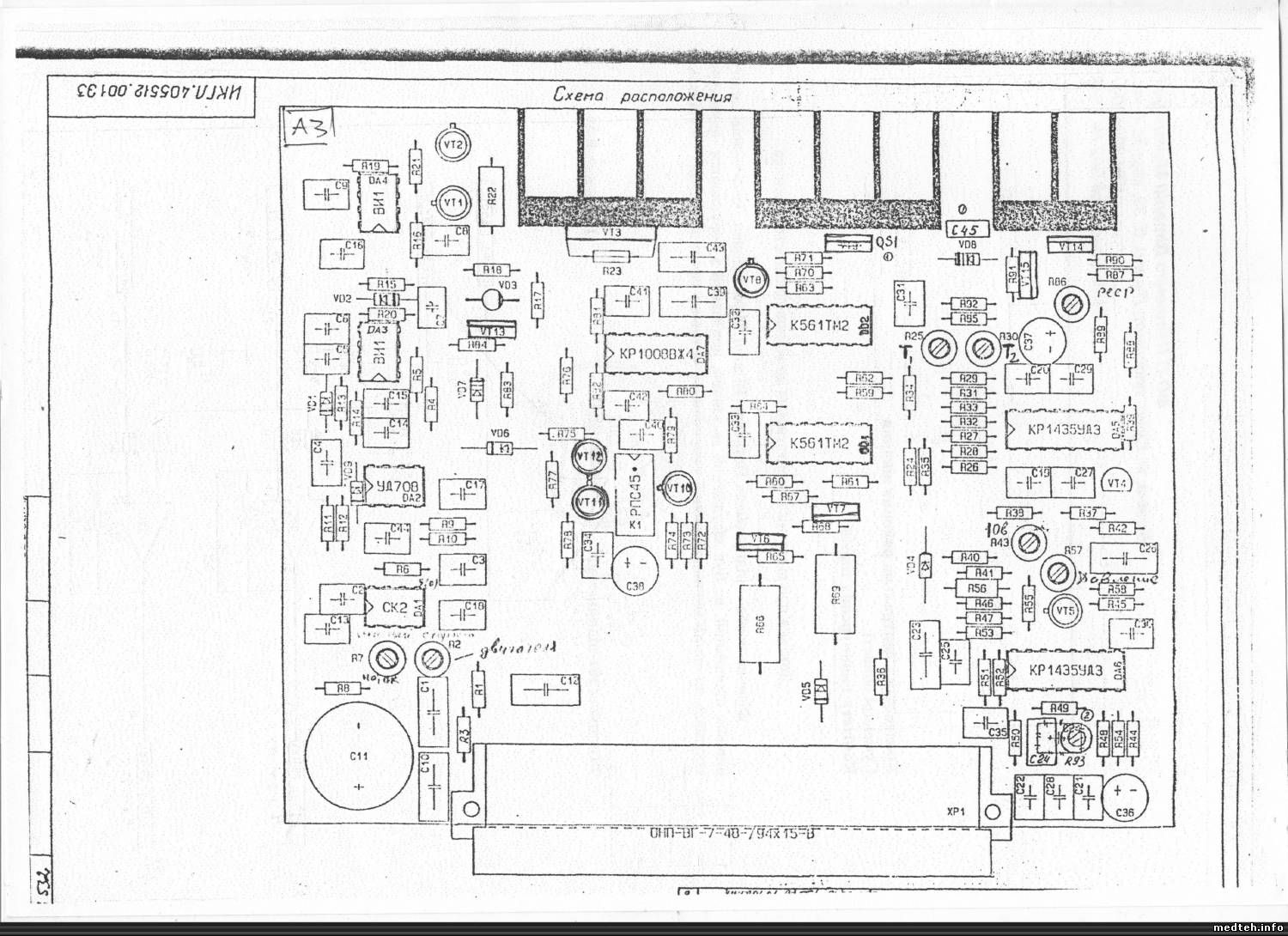

Напряжение на резисторе, согласно схеме на рисунке:

в точке Х4.1 меняется в пределах 1.96 В-1.43 В
в точке Х4.3 меняется в пределах 0.13 В-1.43 В

Напряжения на выходах операционника:

Выход 1-го канала , в зависимости от положения резистора (Pw max) ,1 нога :

5.07 В-5.13 В
5.07 В-5.4 В

Выход 2-го канала , в зависимости от положения резистора (Pw max) 7 нога :

4.81 В-4.71 В
4.81 В-4.48 В

Выход 3-го канала , в зависимости от положения резистора (Pw max) 10 нога :

не меняется, висит постоянно 10.55 В

Напряжение питания ,4 нога 10.93 В

SDRДата: Среда, 24.Июл.2013, 12:18 | Сообщение # 9
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Да, еще на 16 ноге:

при положении резистора -20 см вод. ст. , меняется в пределах 0.42-0.76 В
при положении резистора -60 см вод. ст. , меняется в пределах 0.43-1.01 В

SDRДата: Среда, 24.Июл.2013, 12:25 | Сообщение # 10
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Извиняюсь, ошибочка...
Напряжение питания на 4 ноге 11. 93В, а не 10. 93В.

DimitriusДата: Четверг, 25.Июл.2013, 20:02 | Сообщение # 11
У вас сообщений: 397
инженер
На заявках
Украина

Сумы
Вот пояснения к напряжениям
Настройка датчика давления. Включить аппарат в режим «SB», выставить параметры F=45 л/мин, BiF=0 л/мин. С помощью подстроечного резистора R43 на плате РП18.11-00.200 на контакте С6 разъема платы в блоке питания, выставить напряжение –1,10 В +/-0,05 В (Тобщ). На контакте С2 разъема платы с помощью резистора R57 выставить напряжение Up=0,625 В, это напряжение, соответствующее нулевому давлению. Далее необходимо создать фиксированное разрежение давления –20 см вод. ст. на входе датчика давления (показания правого манометра - -20 см вод. ст.). Это удобно осуществить, если снять левую боковую панель рабочего блока и пережать резиновую трубочку между воздушным сопротивлением и демпфирующим мехом, затем к резиновой трубке, идущей к штуцеру «Подключение манометров» от тройника пациента, подключить медицинский шприц (объемом не менее 5 мл). Изменением положения поршня шприца можно установить любое зафиксированное давление на входе датчика давления (при этом необходимо соблюдать осторожность, избегая резких скачков давления в шприце во избежание повреждения манометра). При давлении –20 см вод. ст. на контакте С2 разъема платы с помощью резистора R49 необходимо выставить напряжение Up=0,0 В. Затем вновь выставляется Up=0,625 В при нулевом давлении с помощью резистора R57. При давлении +60 см вод. ст. напряжение Up должно составлять величину 2,5 В. Таким образом, поочередной регулировкой R49 и R57 необходимо добиться следующего соответствия: при P=-20 см вод. ст. Up=0,0 В, при Р=0 см вод. ст. Up=0,625…0,635 В, при Р=+60 см вод. ст. Up=2,5 В.

DimitriusДата: Четверг, 25.Июл.2013, 20:08 | Сообщение # 12
У вас сообщений: 397
инженер
На заявках
Украина

Сумы

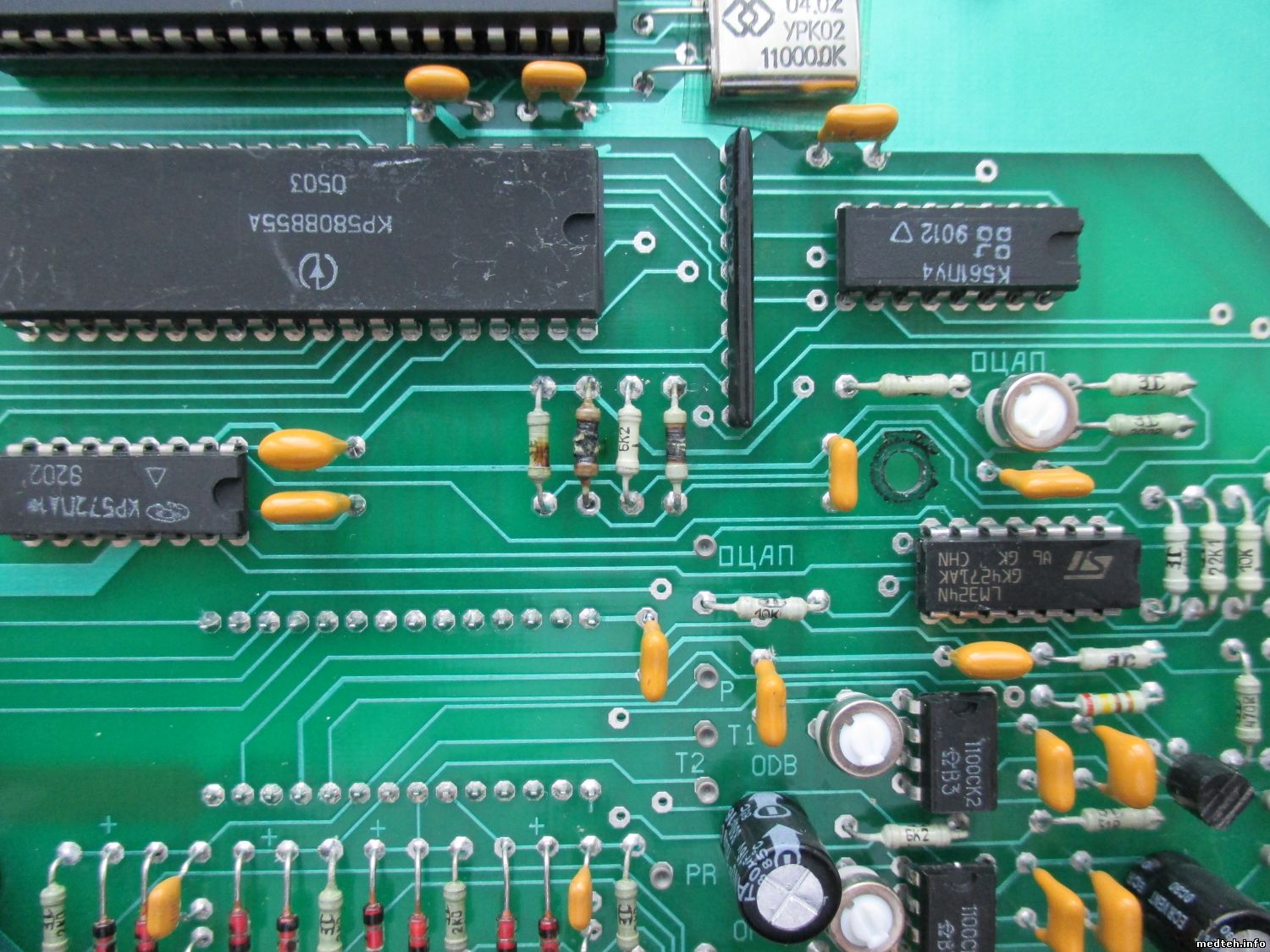

Схема усилителя-преобразователя сигнала датчика давления
Схема воспринимает дифференциальный сигнал с преобразователя (датчика) давления и преобразует его в постоянное однополярное напряжение величиной от 0 до 2,5 В (что соответствует давлению от –20 см вод. ст. до +60 см вод. ст.), которое используется блоком управления. Основу схемы составляют три операционных усилителя – элементы микросхемы DA6.
Входные сигналы схемы:
«PS1», «PS2» - аналоговые, дифференциальные входы, при нулевом давлении напряжение на PS1 и PS2 одинаково; при увеличении давления напряжение на PS1 растет, на PS2 – на столько же падает; при уменьшении давления – наоборот.
Выходной сигнал схемы:
«Up» - аналоговый сигнал, постоянное напряжение величиной от 0 до 2,5 В, пропорциональное давлению в дыхательном контуре (от –20 см вод. ст. до +60 см вод. ст.).
В схеме предусмотрена возможность регулировки чувствительности преобразователя (при помощи подстроечного резистора R49) и выходного напряжения (при помощи подстроечного резистора R57). Процесс регулировки описан в посте выше

SDRДата: Четверг, 25.Июл.2013, 20:20 | Сообщение # 13
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Спасибо, Dimitrius.

Завтра поколдую. Отпишусь.

SDRДата: Пятница, 26.Июл.2013, 22:05 | Сообщение # 14
Стажер
У вас сообщений: 28
инженер по ремонту
На заявках
Украина

Луцк
Все сложнее , чем казалось.

В общем дело в следующем...
Поработал аппарат нормально несколько минут (20 примерно), и опять тоже самое. Пробовал дергать контакты резистора. При шатании среднего, начал работать то правильно, то не правильно. Подумал, что плохо проверил резистор. Заменил на новый. Включил. Аппарат включился опять с короткой амплитудой вдоха. Попробовал отверткой быстро коротнуть контакты на колодке, соответствующие точкам Х4.2 и Х4.3, моментально аппарат заработал, поработав минут 15, опять перешел, в свой этот долбаный режим... повторное к.з. вышеупомянутых точек не помогло..., дальше не было времени экспериментировать.

marikodaДата: Четверг, 24.Окт.2013, 20:33 | Сообщение # 15
Стажер
У вас сообщений: 11
Иженер медтехники
На заявках
Украина

Киев
и чо дальше победили ?

marikodaДата: Четверг, 24.Окт.2013, 20:35 | Сообщение # 16
Стажер
У вас сообщений: 11
Иженер медтехники
На заявках
Украина

Киев
метода настройки давления Фазы-8 от Фазы-9 отличается
