Генератор для рентгенустановок G100C RAD (тумбочка)
-=DIEHOST=-Дата: Вторник, 26.Апр.2022, 11:07 | Сообщение # 1
Участник
У вас сообщений: 176
Рентген
OFFлайн
Казахстан

Караганда
Всем привет!
Открыл новую тему, так как ничего похожего по форумам не нашёл.
Питающее устройство G100C RAD итальянской компании Villa Medical Systems предназначено для работы с рентгенустановками общего назначения и др. медицинским оборудованием.
После мощного снимка сгорел инвертер (дым пустила плата мосфетов).
Нашёл от G100Rad более старый блок инвертера (схема, свиду и подключение такие же, разве что на проблемной плате всё управление мосфетов уже на SMD).

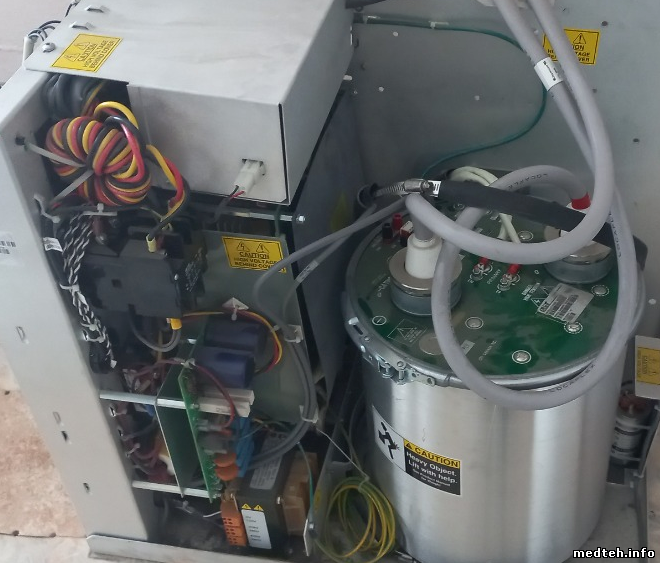

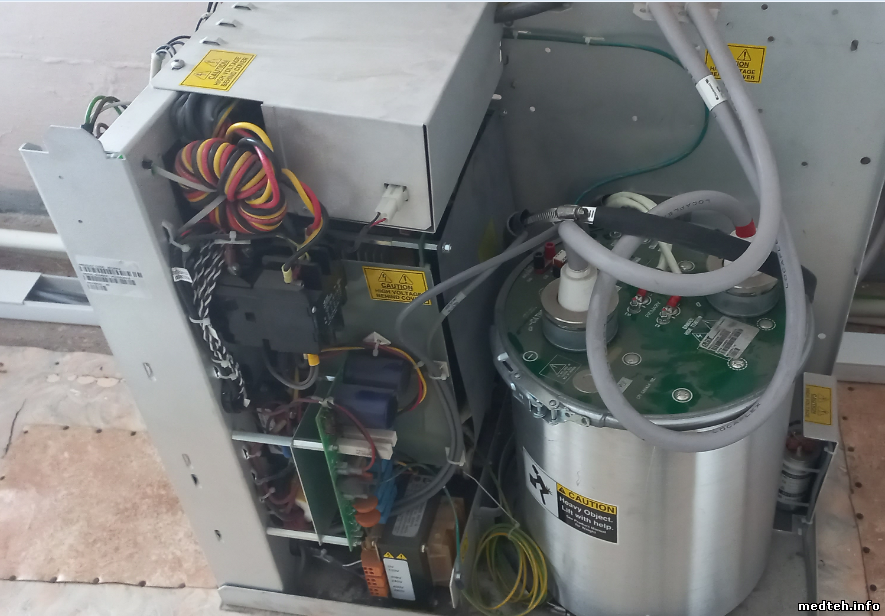

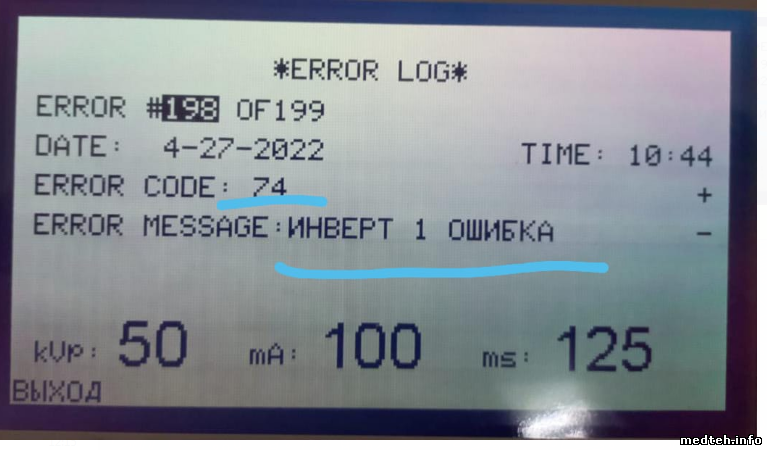

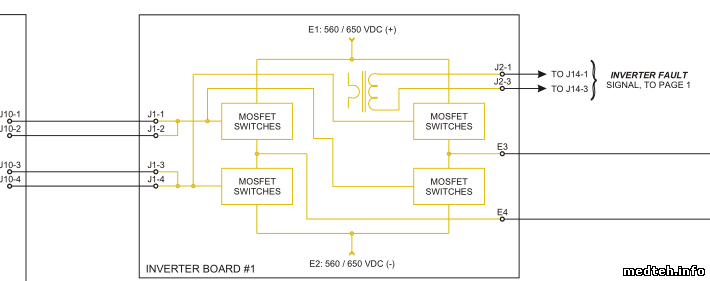

Установил платы вместо старого, естественно, избавился от пыли и тп. Заменил силовой предохранитель (65А). Включил на 40 кВ и незначительный ток - снимок прошёл (на неинвазивном дозиметре показания соответствовали установочным). Но увеличивая дозу и напряжения появляются ошибки инвертера (1,2). Судя по тому, как формируется эта ошибка (схема), имеет место свозняк.
Вопрос следующий: имеется ли информация по калибровке инвертера, или все же лезть в плату управления к схеме управления инвертором?



Схема, кстати, не родная (( от большого шкафа (INDICO), а это мелкий какой-то.
.

Для поиска ответов на свои вопросы посмотрите темы по ссылке: http://www.medteh.info/forum/33-0-1-0-10-1-[G100%20]
4539280.png (293.2 Kb) · 4520575.png (50.9 Kb) · 2857709.png (29.4 Kb) · 0067502.png (765.3 Kb) · 8400941.png (240.5 Kb)


Сообщение отредактировал МВР - Четверг, 28.Апр.2022, 23:20

-=DIEHOST=-Дата: Среда, 27.Апр.2022, 14:14 | Сообщение # 2
Участник
У вас сообщений: 176
Рентген
OFFлайн
Казахстан

Караганда
Доброго времени!
Я продолжаю свой журнал ералаш)))

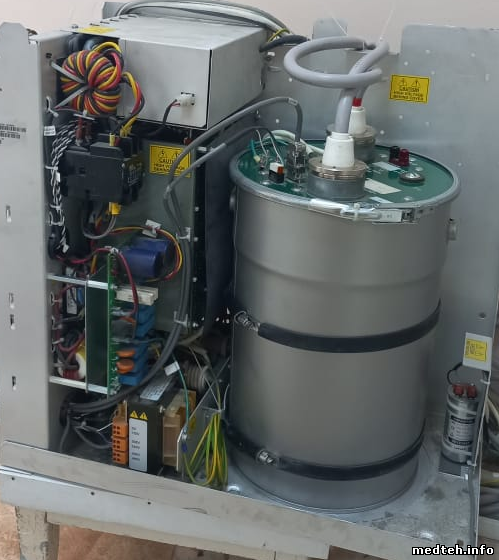

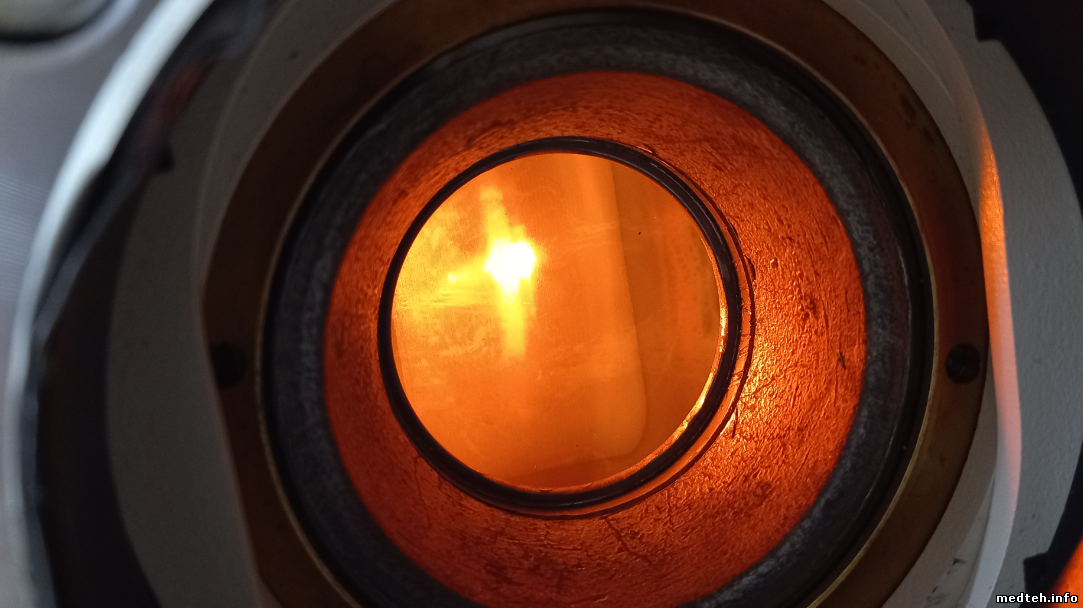

Сегодня проверил все ВВ концы (излучатель, генератор, кабеля) пробоев визуальных не нашел. Убедился в наличие накала (художественное фото снизу))). И даже попробовал откалибровать трубку (на малом фокусе).

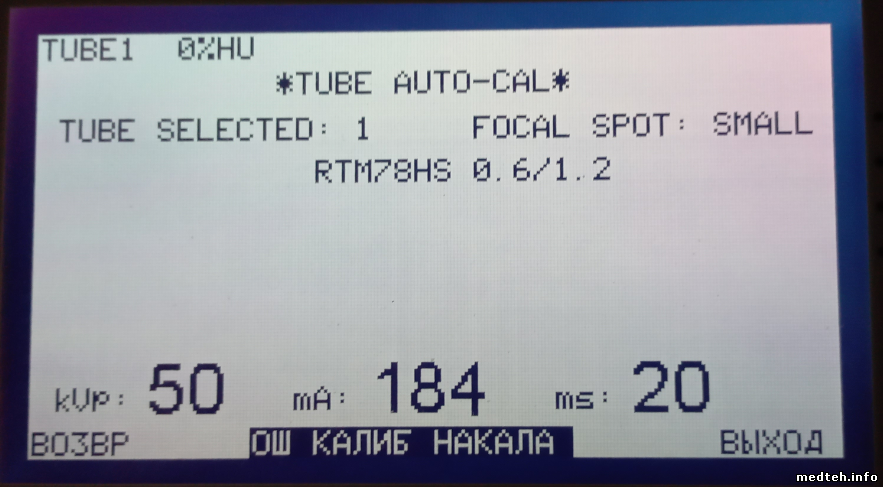

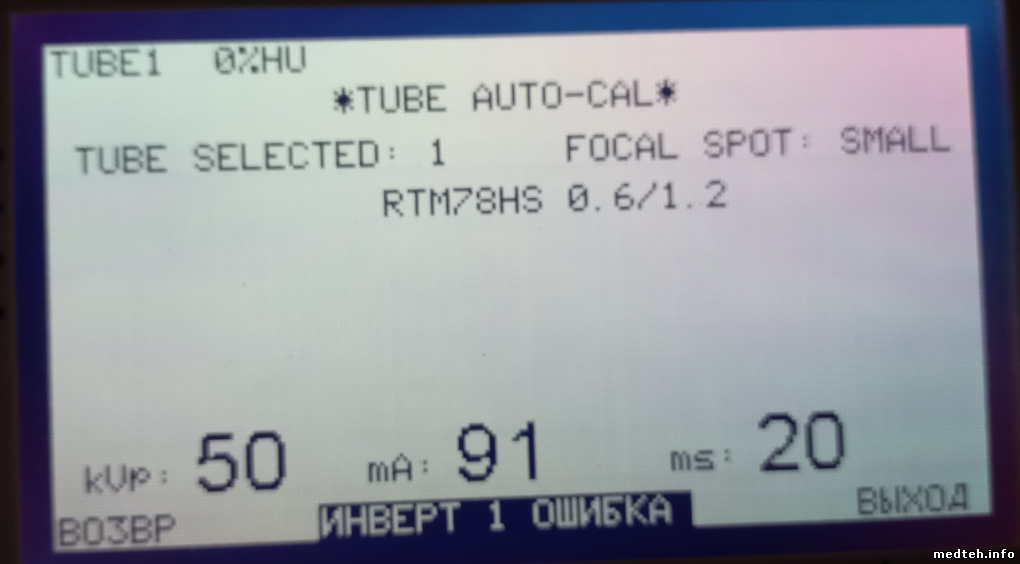

Калибровка прошла ступень 40 кВ и на 50 упала((. Рад что не накрылся инвертер)) Вроде бы..



Однако тока в генераторе как такового не увидел, не уж то и впрямь сквозьняк?



ПЫСЫ: Мечтаю о мегометре...))
2108290.png (484.9 Kb) · 2058754.png (504.7 Kb) · 1526130.png (786.3 Kb) · 8698902.png (188.6 Kb) · 7691010.png (771.3 Kb)


Сообщение отредактировал -=DIEHOST=- - Среда, 27.Апр.2022, 14:31

-=DIEHOST=-Дата: Четверг, 28.Апр.2022, 20:12 | Сообщение # 3
Участник
У вас сообщений: 176
Рентген
OFFлайн
Казахстан

Караганда
... шёл третий день мытарств ...))
Трубка и ВВ кабели проверены заменой ... Не помогло.
На горизонте нарисовался генератор для проверки ...)))


Сообщение отредактировал -=DIEHOST=- - Четверг, 28.Апр.2022, 20:48

-=DIEHOST=-Дата: Вторник, 17.Май.2022, 17:31 | Сообщение # 4
Участник
У вас сообщений: 176
Рентген
OFFлайн
Казахстан

Караганда
Как принято в мыльных операх: скомкать и вывалить.
В итоге беда оказалась в генераторном устройстве. Что конкретно - не скажу: пока не знаю. Но замена генератора решила проблему.
В итоге вопрос ремонта: силовые платы инвертера и высоковольтный танк.



Сообщение отредактировал -=DIEHOST=- - Вторник, 17.Май.2022, 18:35
