ТелеКоРД-МТ-3
m-krymДата: Четверг, 19.Янв.2023, 19:38 | Сообщение # 1
Стажер
У вас сообщений: 7
Инженер
На заявках
Российская Федерация

Севастополь
Комплекс от МТЛ "ТелеКоРД-МТ-3" (2019 г.).

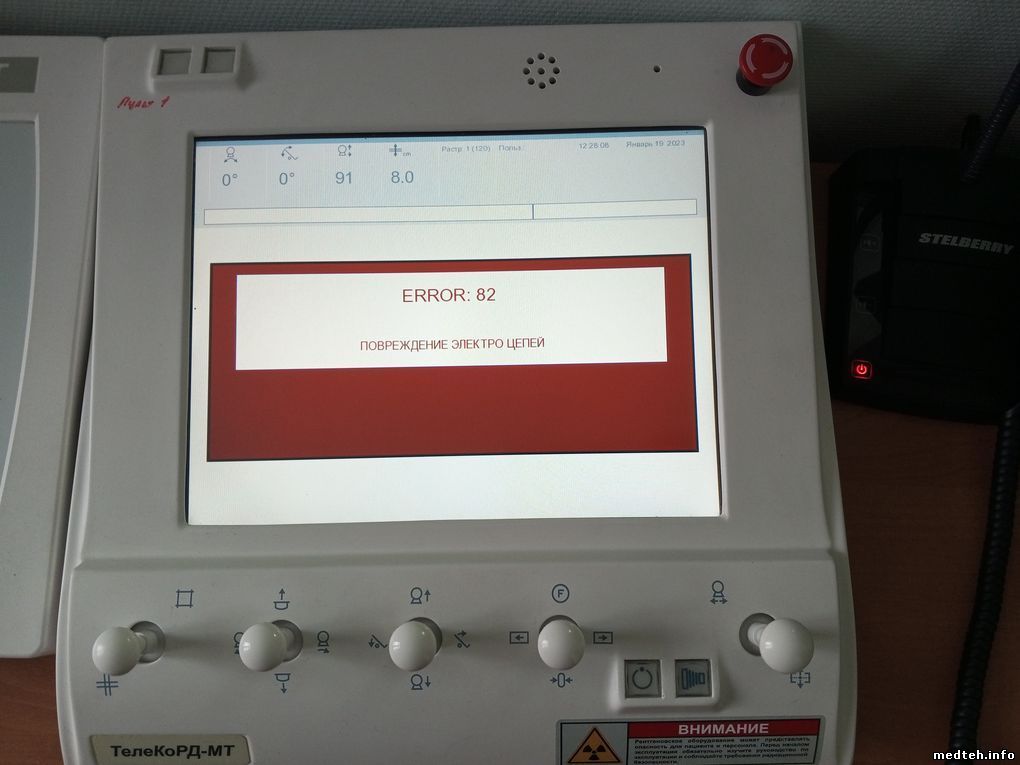

Вылетает ошибка "82 - Повреждение электро цепей".
При включении аппарата замыкает силовой K1L и через 2-3 сек отпускает К2 на А3 плате. Выводит ошибку "82" на пульте штатива.
Заметил, что не выводит на пульте угол поворота колонны и стола, а вот высота головки до стола показывает (может так и должно быть при ошибке?).
Проверил потенциометры, контроллер видит их обрыв, когда отключаешь и выдаёт соответствующие ошибки.
Пульт МТЛовский, хрен посмотришь состояние датчиков.
Подскажите где искать проблему.
.

Темы о проблемах с R-аппаратами моделей "ТелеКоРД" - http://www.medteh.info/forum....%D0%B4]


Сообщение отредактировал m-krym - Четверг, 19.Янв.2023, 19:40

bespalnik72Дата: Пятница, 20.Янв.2023, 14:29 | Сообщение # 2
Техник
У вас сообщений: 312
инженер
На заявках
Российская Федерация

красноярск
Стол виллавский Аполло, в шкафу управления столом есть ... "конопырик" ... именно для таких случаев, выводим из аварийного положения.
Далее смотрим при каких движениях появляется "авария".


586

m-krymДата: Пятница, 20.Янв.2023, 15:13 | Сообщение # 3
Стажер
У вас сообщений: 7
Инженер
На заявках
Российская Федерация

Севастополь
Цитата bespalnik72 ()
Стол виллавский Аполло, в шкафу управления столом есть ... "конопырик" ... именно для таких случаев, выводим из аварийного положения.
Далее смотрим при каких движениях появляется "авария".
С ошибкой "80" не путаете?
Поставили ли перемычку Х0.5-Х0.6?
Дело не в конечниках. Все исполнительные механизмы выведены в центральные точки.
.

По даташиту после включения K1L контроллер проверяет устройства, если чего-то не нравится, то выдает ошибку и вырубает K1L...
Ну с генератором и инверторами понятно как проверяет, там релюшки замыкаются когда все Ок.
А остальное как он проверяет, какие сигнальные цепи смотреть?


Сообщение отредактировал m-krym - Пятница, 20.Янв.2023, 15:18

bespalnik72Дата: Пятница, 20.Янв.2023, 16:36 | Сообщение # 4
Техник
У вас сообщений: 312
инженер
На заявках
Российская Федерация

красноярск
В системе управления стола могут быть настроены средства защиты от столкновений (ячейка 254).
Если данные средства включены, то вход X14-5 (плата входов) должен быть активным (0 В).
Проверьте последовательную цепь мембраны и плату A10 экрано-снимочного устройства. Немножко спутал ...


586

m-krymДата: Суббота, 21.Янв.2023, 15:11 | Сообщение # 5
Стажер
У вас сообщений: 7
Инженер
На заявках
Российская Федерация

Севастополь
Да, я читал описание 82 ошибки в старых мануалах (защиту от столкновений у нас не ставят). Даже с ребятами, кто устанавливал эти столы, общался. Мне сказали, что 82 ошибка это "выкидыш" МТЛа и про неё они ничего не знают.
Ну, а МТЛ, как всегда в своём репертуаре - все через кассу, платите 100500 р. и мы приедем :)

По алгоритму работы происходит какой-то опрос подключённого оборудования и как А1 понимает, что ей не отвечают, я хз.
.

А как просмотреть эти ошибки с помощью пульта?



Для старой версии всё хорошо расписано, а у меня аппарат 2019 г,
У него пульт это джойстики и экран с тачскрином.



Есть у кого руководство более новой редакции?

bespalnik72Дата: Суббота, 21.Янв.2023, 17:34 | Сообщение # 6
Техник
У вас сообщений: 312
инженер
На заявках
Российская Федерация

красноярск
Вход X14-5 (плата входов) - что там?
Что в Х64 на плате A10?
Далее по этой цепи, разъём должен быть пуст.


586

ЮрьичДата: Вторник, 24.Янв.2023, 14:37 | Сообщение # 7
Участник
У вас сообщений: 94
инженер
На заявках
Российская Федерация

Это аполловский пульт. МТЛ только наклейку нацепил. Войти в просмотр ячеек можно когда нет сообщений на экране. Но вот изменить их вряд ли получится - требует пароль, которого и в МТЛ не все знают. По этой причине мануал удалил, а как входили забыл... Ищите мануал на аполло с сенсорным пультом, он существует. blush

...вроде как главное свичи в PC модуле в шкафу стола включить в соответствии с нужной группой и на пульте экран сам изменится на выбор ячеек.


Сообщение отредактировал Юрьич - Вторник, 24.Янв.2023, 14:54

m-krymДата: Среда, 25.Янв.2023, 23:45 | Сообщение # 8
Стажер
У вас сообщений: 7
Инженер
На заявках
Российская Федерация

Севастополь
На следующей неделе буду у аппарата, попробую перемычки, как в старых мануалах поставить. На "кнопочном"пульте в режиме просмотра ошибок пароль не требуется. Может у МТЛов тоже так.

ЮрьичДата: Четверг, 26.Янв.2023, 12:39 | Сообщение # 9
Участник
У вас сообщений: 94
инженер
На заявках
Российская Федерация

Просмотр ячеек у МТЛ-аполло без паролей. Изменения с паролем.

m-krymДата: Среда, 01.Фев.2023, 22:10 | Сообщение # 10
Стажер
У вас сообщений: 7
Инженер
На заявках
Российская Федерация

Севастополь
Таки добрался до аппарата.

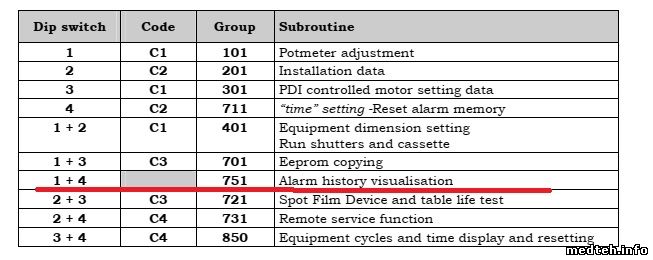

На А1 вкл. 1-4 перемычки получил следующую картинку на панельке - см. фото 1 в прикреплении.

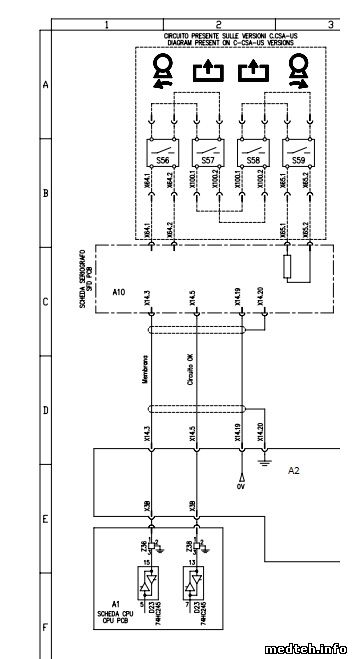

На разъёме Х14.3, Х14.5 подтянуто к питанию. Т.е. цепь микриков S56-S59 разомкнута. Оптопара U1 на А10 закрыта - см. фото 2.
Хоть в разъём Х64, Х65 подведён провод, но на столе я не нашёл микриков S56-S59. Есть только аварийные НЗ конечники, которые выходят на Х0.5-Х0.6, но это другое.

ЮрьичДата: Четверг, 02.Фев.2023, 08:18 | Сообщение # 11
Участник
У вас сообщений: 94
инженер
На заявках
Российская Федерация

Цитата m-krym ()
На разъёме Х14.3, Х14.5 подтянуто к питанию. Т.е. цепь микриков S56-S59 разомкнута.
На Х14.5 должно быть 0В, а цепь замкнута.

Цитата m-krym ()
не нашёл микриков S56-S59
Можно попробовать бросить перемычки между Х64.1-Х65.1 и Х64.2-Х65.2. Если ничего не меняется - то проблемба ... Если ошибка уходит, то так и оставить. Не думаю, что доктора у вас часто пользуют наклон трубы, чтоб ставить на него защиту. Ну, а на деку стола есть концевик внизу штатива, зачем активировать второй, я не знаю ...
