Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Древний малогабаритный рентген завода "Светлана" (Как запустить?)
Древний малогабаритный рентген завода "Светлана"
AlexlДата: Пятница, 24.Мар.2023, 12:48 | Сообщение # 1
Стажер
У вас сообщений: 35
лаборант, препод
OFFлайн
Российская Федерация

Perm
Доброго времени суток!

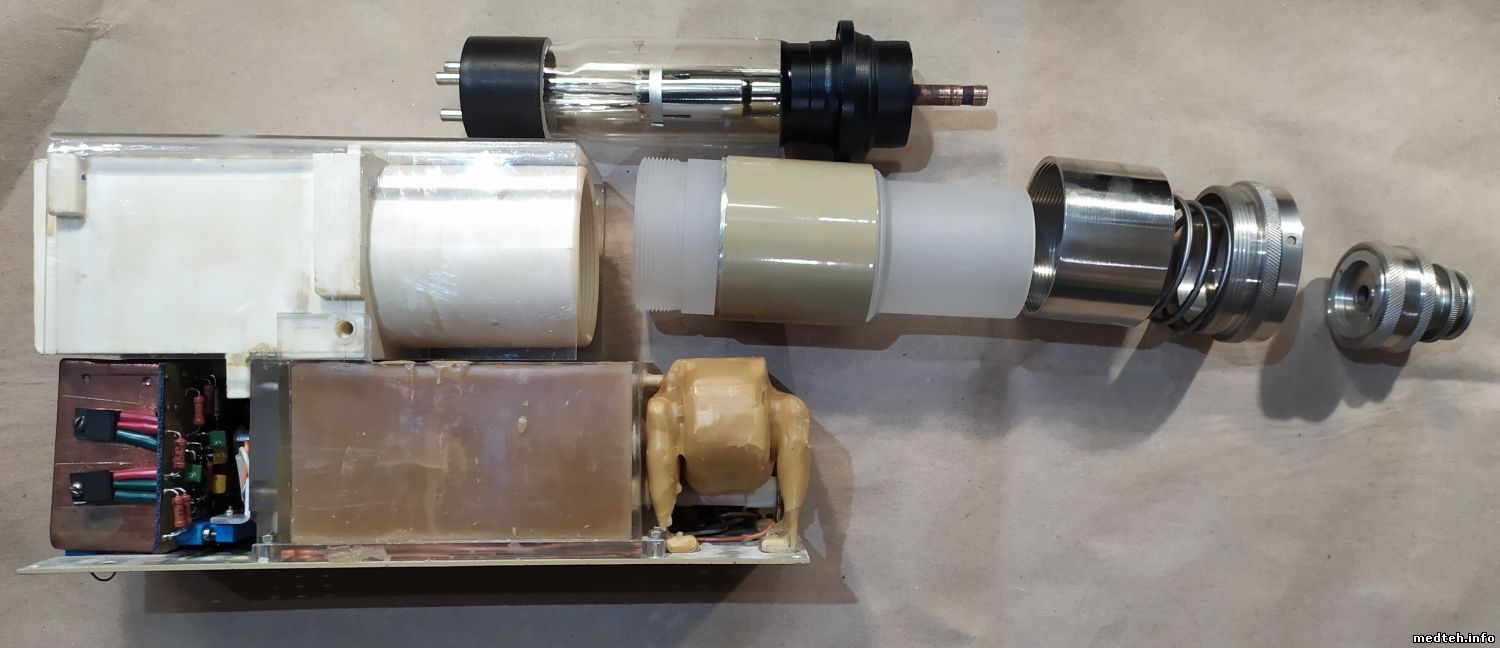

Попал в руки маломощный рентген-аппарат, судя по значку завода "Светлана". Состояние хорошее, трубка 0,006БД24–45.
Шильдик с моделью аппарата отлетел когда-то очень давно, видимо.

Вся элементная база примерно 80-х годов.
Есть желание запустить в экспериментальных целях (кристаллография). С ТБ знаком. (нет резона беспокоиться, что зажарю соседей). "Домики" и экраны в распоряжении есть.

Интернет намекает что именно такой аппарат использовался также в составе маммографа, но модель оного найти не удалось.

Можно попробовать реверсить схему, но я надеюсь вдруг среди опытных найдется кто- то, кто имел с подобным дело ...

Буду рад любым вспомогательным материалам.
Заранее спасибо.
2970653.jpg (91.1 Kb) · 8715507.jpg (44.3 Kb) · 2895069.jpg (179.3 Kb) · 7694824.jpg (101.7 Kb) · 5700372.jpg (220.2 Kb)

medplusДата: Пятница, 24.Мар.2023, 13:45 | Сообщение # 2
Завсегдатай
У вас сообщений: 296
специалист
OFFлайн
Российская Федерация

Орёл
Этот аппарат называется "ЭЛЕКТРОНИКА", использовался как маммограф, включается элементарно в сеть, а для маммографии нужен компрессор и спец.кассета, которая накачивается воздухом и столик, где она располагается, всё идёт в комплекте. Вот, если кратко.
На Вашем фото только пол аппарата - нет пульта управления.
Запускать аппарат без пульта управления не приходилось.


Сообщение отредактировал medplus - Пятница, 24.Мар.2023, 15:48

AlexlДата: Пятница, 24.Мар.2023, 16:10 | Сообщение # 3
Стажер
У вас сообщений: 35
лаборант, препод
OFFлайн
Российская Федерация

Perm
Да, понимаю, что управляющей электроники нет. Но там, вроде как, должно быть что-то не очень сложное, низковольтное питание + какие-то управляющие напряжения ... Регулирующие длину/энергию импульса(?)

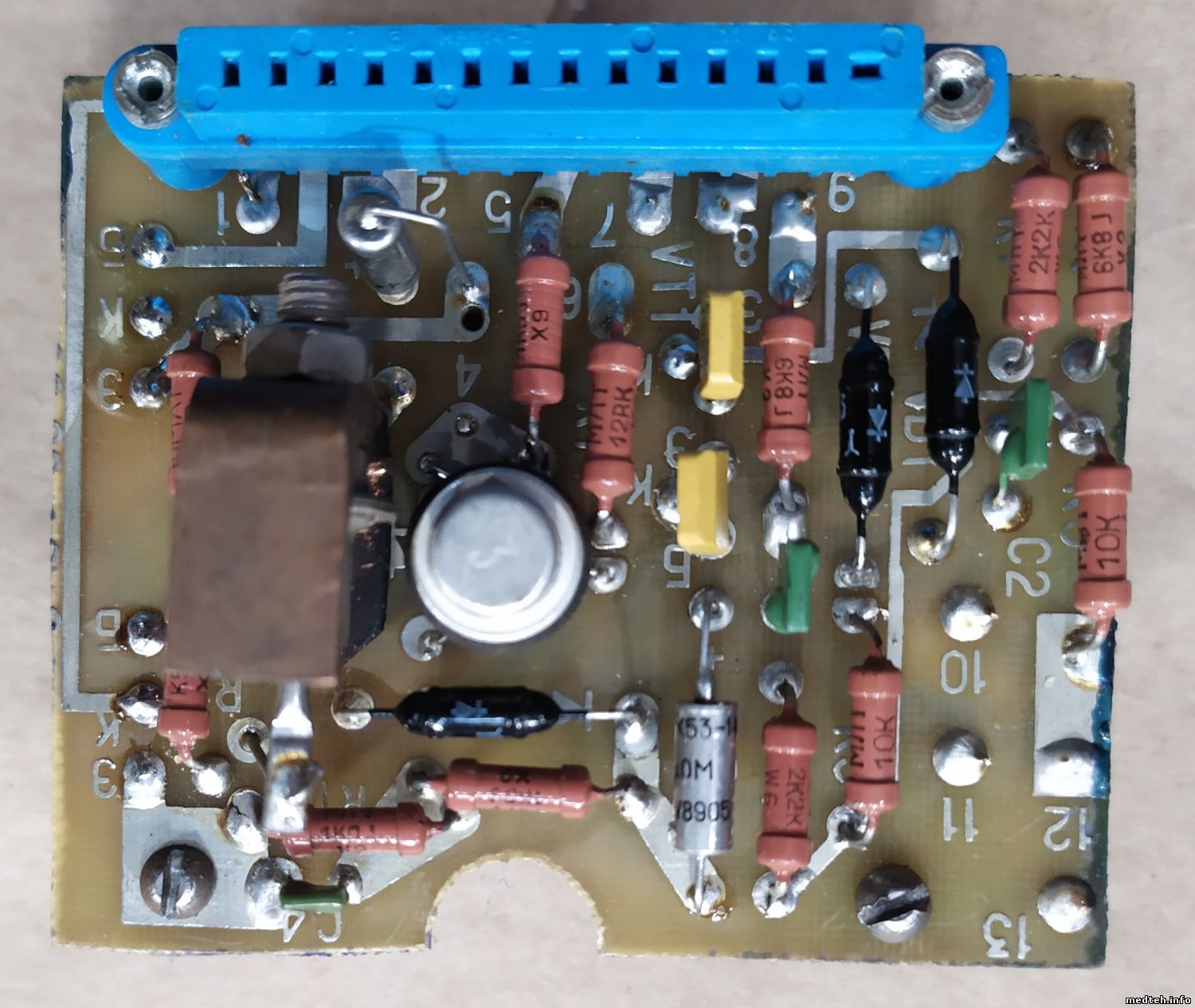

(не похоже, чтобы напряжения более 50-100 В приходили в сам излучатель, судя по разъёму, думаю, там 12 +/-5 В что-то в этом роде - силовые транзисторы КТ805).

Сомневаюсь, что предполагалось, чтобы напряжение на трубке менялось ...
Т.е., грубо говоря, как я себе это представлял, в остальном комплекте должен быть увесистый ящик, с трансформаторным блоком питания, и какой-то панелью, где задавались параметры ...
Вот бы хоть примерно схему найти.

На самой "Светлане" использовали эту штуку в составе какого-то комплекса, то ли просвечивания микросхем, то ли проверки разварки кристаллов (попадалась картинка, если найду, прикреплю).

Но спасибо за наводку)


Сообщение отредактировал Alexl - Пятница, 24.Мар.2023, 16:13

AlexlДата: Пятница, 24.Мар.2023, 16:55 | Сообщение # 4
Стажер
У вас сообщений: 35
лаборант, препод
OFFлайн
Российская Федерация

Perm
Спасибо!
На этом же форуме были темы (но я не знал как он назывался). Трудно было не догадаться, что творение "Светланы" 80-х годов называется НЕ "Электроника"))

Написал ув. bocman200101, и в теме, не уверен, что письмо дойдёт. Окошко отправки сообщения ведёт себя странно - нажимаю отправить и ничего не происходит ...

Если Вы это читаете, пришлите, пожалуйста, схему (ссылка на форуме давно мёртвая)!

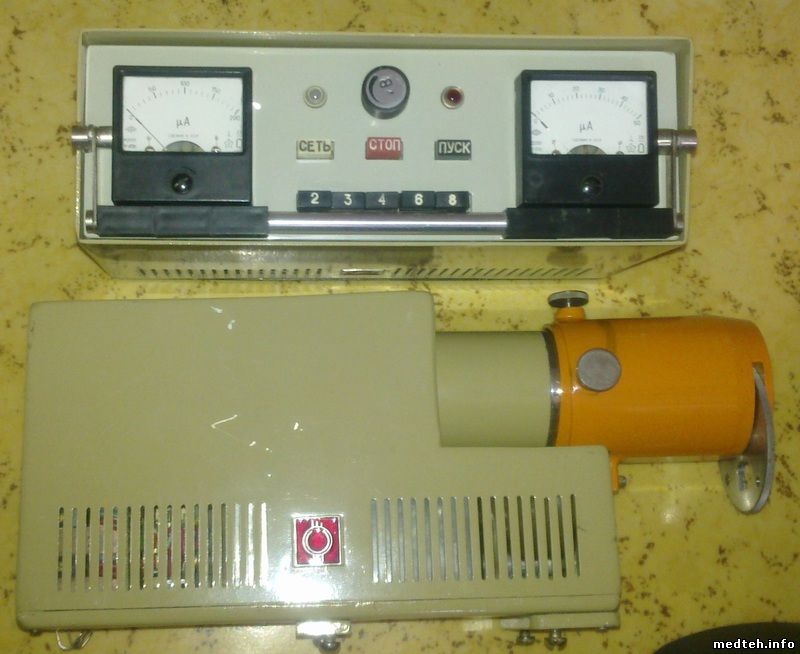

Фото девайса нашёл, управляющий блок совсем маленький:

medplusДата: Пятница, 24.Мар.2023, 17:17 | Сообщение # 5
Завсегдатай
У вас сообщений: 296
специалист
OFFлайн
Российская Федерация

Орёл
Cхемы у меня нет, как и аппаратов в целом. Что касается ваших (50-100 кв), то я позволю себе напомнить, что маммограф работает в спектре "мягкого" R-излучения и не превышает 0-40 кв. А в блоке с R-трубкой стоит обычный умножитель.

Сообщение отредактировал medplus - Пятница, 24.Мар.2023, 17:22

AlexlДата: Пятница, 24.Мар.2023, 17:31 | Сообщение # 6
Стажер
У вас сообщений: 35
лаборант, препод
OFFлайн
Российская Федерация

Perm
Спасибо всем, и bocman200101 в частности, он прислал мне схему.

Ссылку прилагаю, вдруг кому пригодится: https://cloud.mail.ru/public/ADSV/Zz9JBcAMz
