Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » Полимеризационная лампа Dr's Light. Item (Ю.Корея) (Неполадки/проблемы, опыт и советы по их устранению)
Полимеризационная лампа Dr's Light. Item (Ю.Корея)
RiverДата: Пятница, 07.Апр.2023, 17:44 | Сообщение # 1
Стажер
У вас сообщений: 35
техник
OFFлайн
Российская Федерация

Ставрополь
Доброго дня, товарищи.

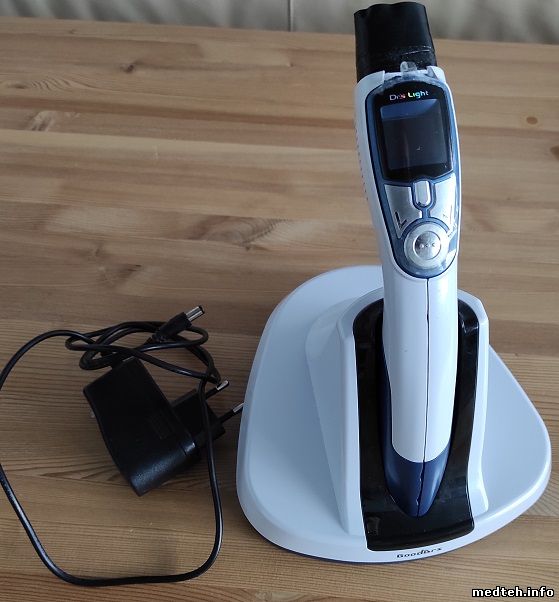

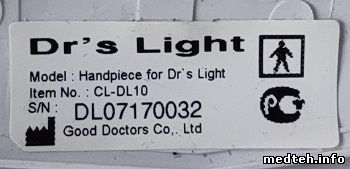

Помогите, пожалуйста, в ремонте полимеризационной лампы Dr's Light. Model: Handpiece for Dr's light. Item No.: CL-DL10 фирмы Good Doctors корейского производства, выпущенной в июле 2017 года.

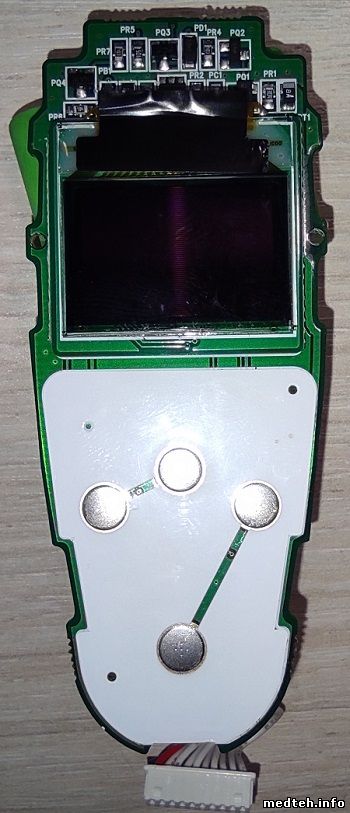

Лампа при нажатии на кнопки, не выдаёт никакой звуковой и визуальной индикации. Судя по частично разбитому корпусу в верхней части дисплея и расколотому держателю световода, было падение с высоты.
Зарядная база работает исправно, светодиоды индицируют как должно, напряжение зарядки есть. Сам Li-ion элемент АКБ лампы исправен.
1. Беспроводная полимеризационная система Dr’s Light Wireless Curing Light имеет 4-е варианта мощности светового потока. Цветной информативный LCD дисплей отображает все текущие установки, имеется также звуковая индикация. Применяется для полимеризации композитов и цементов светового отверждения.

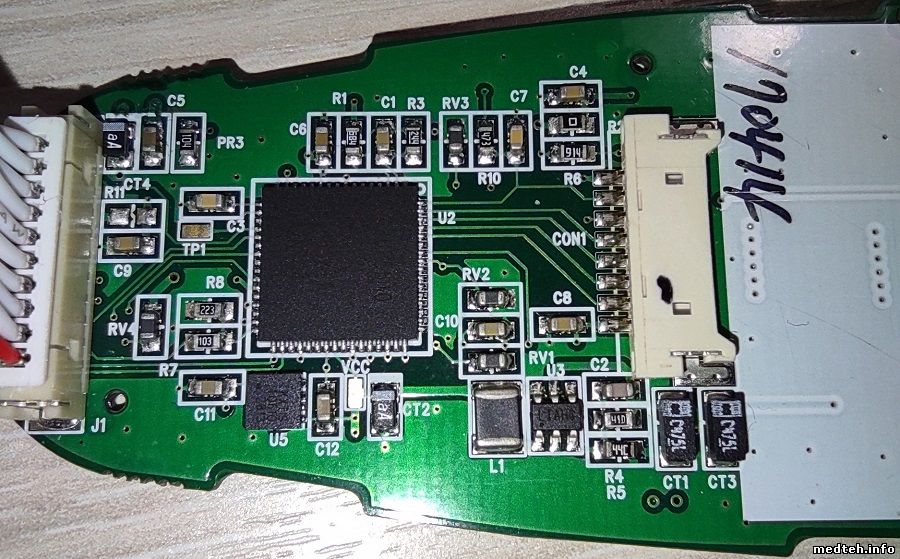

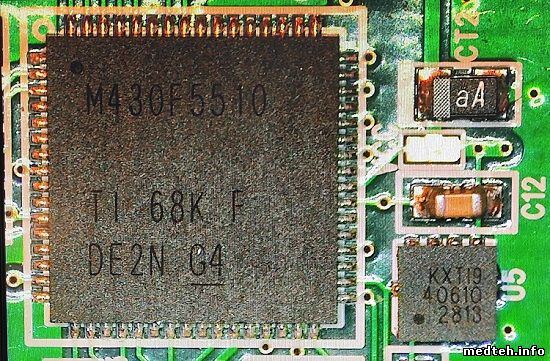

2. Скорее всего, суть неисправности заключается в некорректной работе платы питания. Думается мне, что из-за падения нет сигнала прерывания от кнопки или главный микропроцессор M430F5510 с платы управления не запускает плату питания.
3. Для устранения неисправности делалось:
- в ходе внешнего осмотра платы питания под микроскопом каких-либо визуальных дефектов (мест нагрева, непропаев и обрывов) не было выявлено;

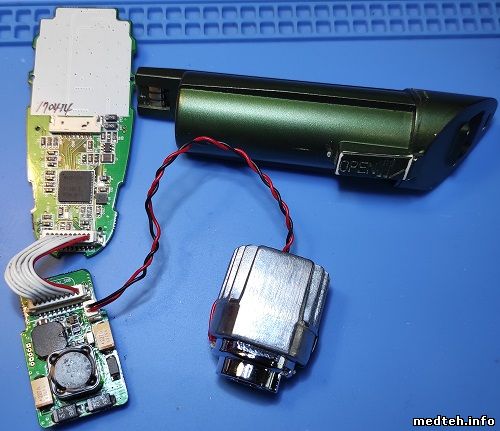

- проверка работоспособности УФ светодиода с подключением к лабораторному блоку питания. Диод светится, исправен;

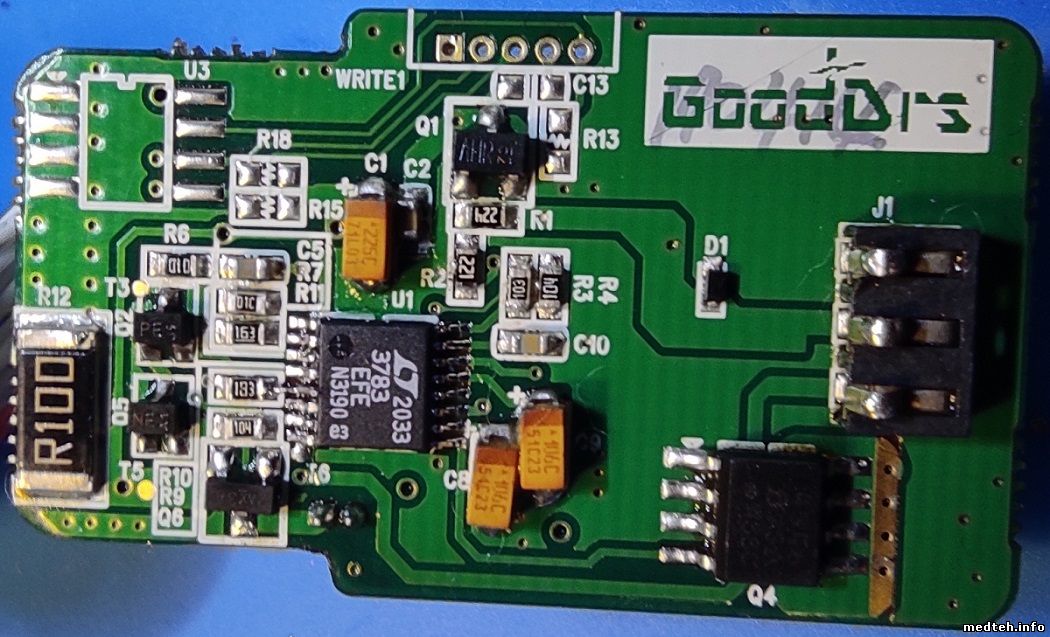

- проверка радиокомпонентов с отсоединением от платы: R100, Q5, Q2, Q6, C1, C2, U1, Q1, C8, C9, D1, Q4 - с одной стороны платы. Все целые;

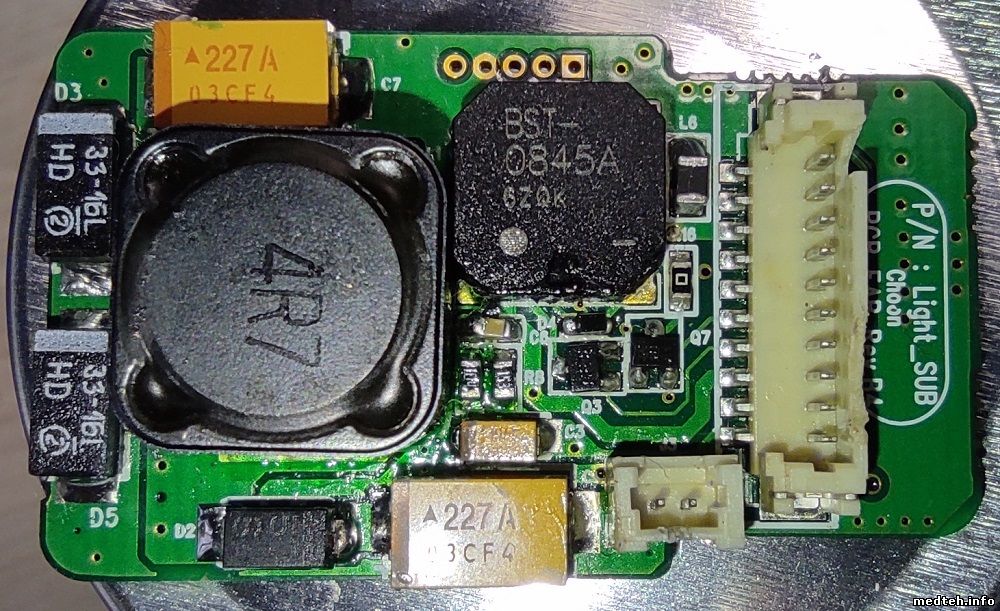

С другой стороны платы: D3, D5, C7, D2, L6, R16, Q7, Q3, D4, C6, C3, C (227A 03CF4). Все целые, но здесь внимание привлекли D3 и D5: обычно D - это диод (Diode), а на места диодов запаяны танталовые конденсаторы ёмкостью в 33 мкФ.
Врач сказал, что до этого лампа в ремонте не была. Почему вместо диодов запаяны конденсаторы?
Остальные компоненты не отпаивались мной и замерялись на плате;
- U1 - это LTC3783EFE (драйвер светодиодов PWM и Boost, Flyback и контроллер SEPIC), заменил на новый. Но лампа не заработала. Напряжение на плату питания подавал как от ЛБП (U=3.7 В), так и от родного АКБ (для чего приходилось собирать лампу);
- динамик BZ1 - BST-0845A с платы не отпаивался и его сопротивление R=28 Ом (по даташиту 30 Ом);
- индуктивность L1 - 4R7 (4,7 мкГн) не выпаивал, дабы не повредить так как она приклеена зелёным композитом и припаяна. Звонится накоротко и R(L) = 0.1 Ома.
Какие есть пути решения данной неисправности подскажите, пожалуйста!
1613569.jpg (48.0 Kb) · 3696621.jpg (14.5 Kb) · 3341701.jpg (43.1 Kb) · 4775987.jpg (137.4 Kb) · 1250934.jpg (179.1 Kb) · 6560312.jpg (88.2 Kb)


Учись всю жизнь, но не забывай вовремя применять то, что уже давно знаешь.

RiverДата: Пятница, 07.Апр.2023, 17:57 | Сообщение # 2
Стажер
У вас сообщений: 35
техник
OFFлайн
Российская Федерация

Ставрополь
Еще фото.
