Фотометр фотоэлектрический КФК-3-01-«ЗОМЗ»
FiziqДата: Среда, 24.Фев.2010, 21:30 | Сообщение # 1
Участник
У вас сообщений: 40
Инженер
На заявках
Российская Федерация

Ростов-на-Дону
Фотометр фотоэлектрический КФК-3-«ЗОМЗ», производства ОАО «Загорский оптико-механический завод» (ЗОМЗ), выпускается в трёх модификациях:
- фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» - базовая модель (выпускаемый в исполнениях БШ2.853.021-02.1 и БШ2.853.021-02.2);
- фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением;
- фотометр фотоэлектрический КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб, с целью обеспечения их правильной эксплуатации.

STarasДата: Среда, 24.Фев.2010, 21:35 | Сообщение # 2
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
Проблема Fiziq:
Имеется фотометр КФК-3-01-"ЗОМЗ", у которого оборвался переменный резистор - регулятор длин волн.
Заменил со списанного КФК-3, номиналы одинаковые. Но теперь не совпадает шкала длин волн. Никаких подстроечников нет, видимо, все делается программно.
Может есть какие-то идеи?
.

Совет STaras:
Если нет подстроечника, то поставь его, кто мешает - последовательно с твоим многооборотным. Или параллельно - я не знаю, как там у тебя карты легли.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

NAVAHДата: Среда, 24.Фев.2010, 22:38 | Сообщение # 3
Участник
У вас сообщений: 85
элекромеханик
На заявках
Российская Федерация

Мурманск
Скорее всего будет не линейная настройка,врятли это выход

Sergey62Дата: Четверг, 25.Фев.2010, 19:55 | Сообщение # 4
У вас сообщений: 359
лабораторная и рентгентехника
На заявках
Российская Федерация

Томск
День добрый
Этот резистор не регулятор, а просто схема пересчитывает его сопротивление в длину волны, установленную на монохроматоре. Отсюда вопрос - чем проверяешь длину волны? Почему считаешь, что не правильно? Дальше предложение - определи длину волны, которую посчитаешь верной ( на основании чего? ), затем вручную поставь резистор на это значение и соедини с приводом изменения длины волны.
Удачи


Сергей

FiziqДата: Четверг, 25.Фев.2010, 21:26 | Сообщение # 5
Участник
У вас сообщений: 40
Инженер
На заявках
Российская Федерация

Ростов-на-Дону
Добрый день. Спасибо за отклик. Длину волны измеряю при помощи контрольного светофильтра ПС-7 с откалиброванными на японском спектрофотометре максимумами поглощения. При помощи добавочного последовательного сопротивления ~200 Ом удается добиться совпадения в отдельных точках. Однако диапазон перестройки оказался суженным. По паспорту 315-980 нм а у меня 330-940.

mvservДата: Пятница, 26.Фев.2010, 23:43 | Сообщение # 6
Участник
У вас сообщений: 52
инженер
На заявках
Украина

Львов
У переменного резистора могут быть разные характеристики(линейная, логарифмическая и т. д.) Поэтому должно быть полное совпадение по маркировке. Клас точности тоже имеет значение. В лабораториях больниц используется диапазон длин волн от 340 до 750.

NAVAHДата: Суббота, 27.Фев.2010, 12:11 | Сообщение # 7
Участник
У вас сообщений: 85
элекромеханик
На заявках
Российская Федерация

Мурманск
попробуй лампочку чуть поправить,бывает помогает.

vvpДата: Суббота, 27.Фев.2010, 20:41 | Сообщение # 8
У вас сообщений: 322
инженер
На заявках
Российская Федерация

NAVAH, с какого перепуга поможет? Длина волны ни каким образом не зависит от юстировки лампы!

mvserv, В КФК-3(новых и старых моделях) используется многооборотные проволочные переменные резисторы с линейной характеристикой.

Fiziq, а если связаться с заводом изготовителем? good А если из спортивного интереса, то имея две точки с известной длиной волны и еще двух резисторов (один последоват. другой парал.) а также наличия свободного времени можно легко настроить девайс.

P.S. Со сбитой длиной волны, даже +/-10нм. фотометр может не пройти метрологич. поверку.


Знания умножают скорбь.

NAVAHДата: Суббота, 27.Фев.2010, 20:58 | Сообщение # 9
Участник
У вас сообщений: 85
элекромеханик
На заявках
Российская Федерация

Мурманск
юстировка очень как зависит,к томуже и зеркала трогать не надо,тут много от чего зависит длина волны

vvpДата: Пятница, 05.Мар.2010, 15:47 | Сообщение # 10
У вас сообщений: 322
инженер
На заявках
Российская Федерация

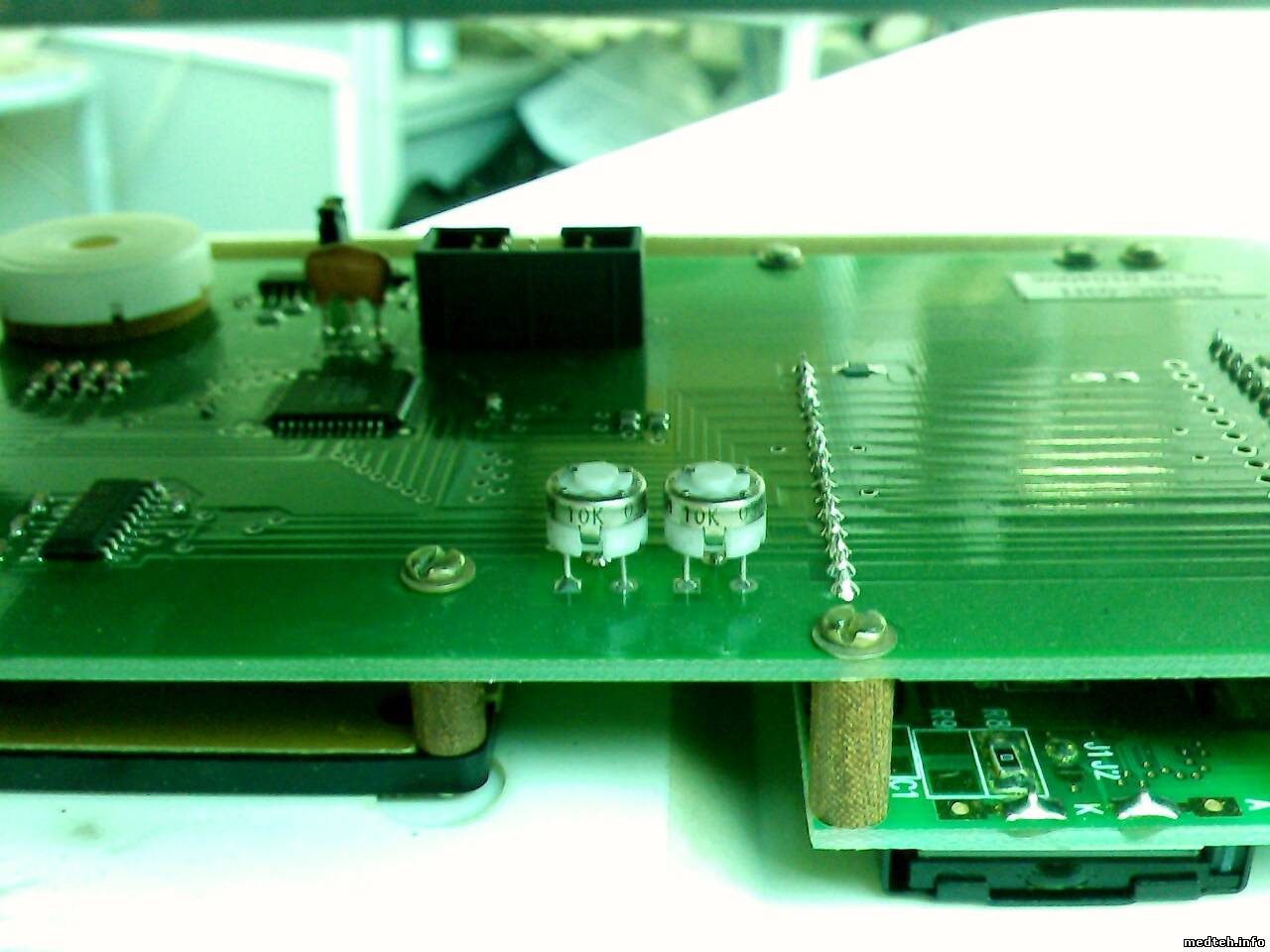

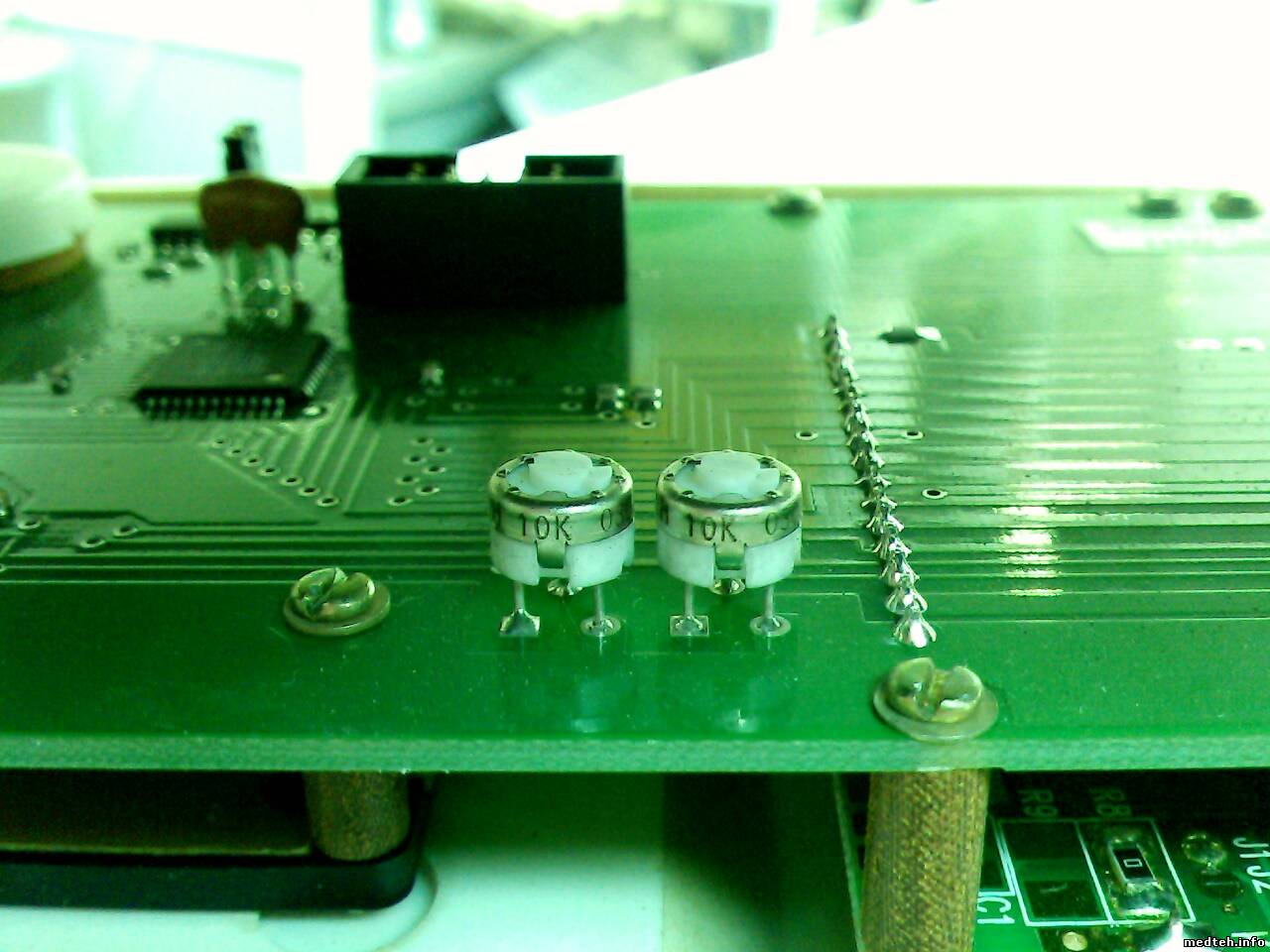

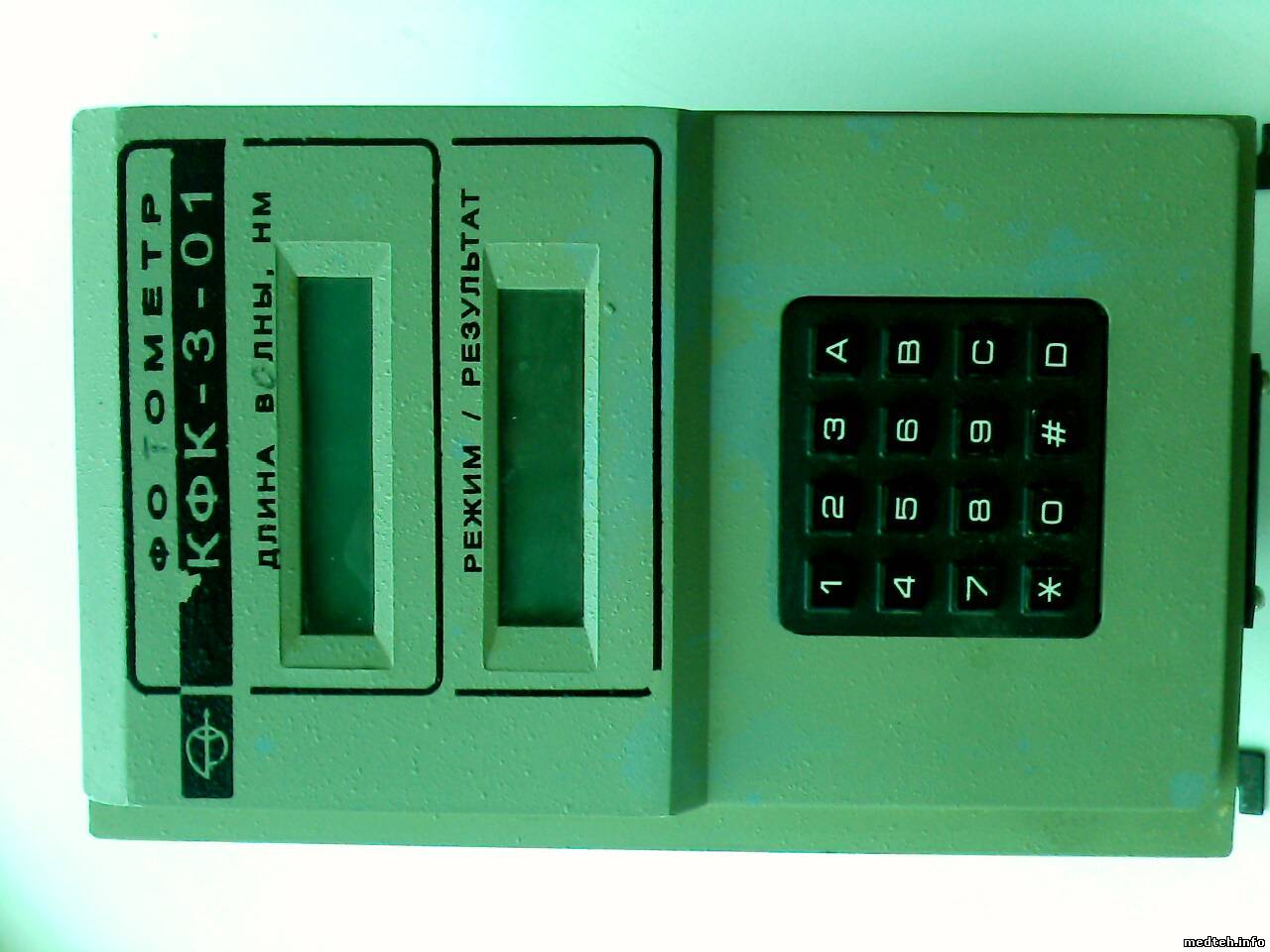

Fiziq, Натолкнулся на такой вариан кфк-3-01. На плате есть два подстроечника, один из них меняет длину волны, другой влияет на смещение нуля (может я ошибаюсь, сильно не бейте).


Знания умножают скорбь.

віктор64Дата: Пятница, 05.Мар.2010, 16:12 | Сообщение # 11
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Значит так после замены резистора нужно подганять длинну волны.Это делается електронным способом.Спомощью пароля заходят в серви.Если интересно напишы вличкау.Пдскмажу.

IgenДата: Среда, 10.Мар.2010, 16:47 | Сообщение # 12
Завсегдатай
У вас сообщений: 140
уволен по сокращению штата
Отдыхает перед заявками
Молдова

Кишинев
ПС-7 плохо работает на однолучевых фотометрах, пики не достаточно узки. ПС-7 хорошо для двухлучевого или псевдодвухлучевого. Поэтому, хотя ПС-7 и записано в методику поверки КФК-3-01, насчет погрешности не особенно переживайте, для её нормированного определения лучше применять интерференционные фильтры с узкими одиночными пиками.
Фирмачи пароль входа в сервисное меню Вам не дадут, хотя Госстандарт в одной из версий методики поверки на КФК-3-01, а их несколько и все под одним и тем же номером, заставил указать вход в сервис для более точного определения погрешности по длине волны. Насколько я помню это был набор через клавиатуру КФК-3-01. К сожалению этой версий методики поверки на КФК-3-01 у меня нет.
Но в буржуйских фотометрах такого класса +/- в индикации длин волн осуществляется по одной точке, исходя из линейности, в середине диапазона, на краях – просмотр, после корректировка по центру.
«Вешать» дополнительное сопротивление не стал бы, просто найдя «четкий» хорошо известный пик, вывел из зацепления многооборотный резистор в монохроматоре и в ручную «крутя» выставил нужную индикацию.
Далее см. выше.

FiziqДата: Среда, 10.Мар.2010, 20:58 | Сообщение # 13
Участник
У вас сообщений: 40
Инженер
На заявках
Российская Федерация

Ростов-на-Дону
В моей версии микропроцессорной платы один подстроечник и он регулирует яркость свечения ЖК-дисплея. Пока отдал аппарат клиентам. Погрешности по показаниям нет , но диапазон перестройки длин волн сужен. Подожду, что скажут поверители.

Viktor_indigoДата: Четверг, 01.Апр.2010, 15:42 | Сообщение # 14
Заглянувший
У вас сообщений: 2
Нет специальности
На заявках
Российская Федерация

Воронеж
Здравствуйте.
Очень Очень нужен паспорт на кфк 3!!!!
Ребят!Если есть у кого возможность отсканировать или сфотографировать паспорт-сделайте это пожалуйста!

Буду очень благодарен!!
Файли присылать на indigo1401@yandex.ru


rwa9331Дата: Пятница, 30.Июл.2010, 12:10 | Сообщение # 15
Стажер
У вас сообщений: 4
техник
На заявках
Российская Федерация

N-sk
Можно ли подстроить длину волны на КФК 3-01 "Зомз"а программно? Кто знает? У кого есть сервисная инструкция?

михалыч-601Дата: Воскресенье, 26.Дек.2010, 16:24 | Сообщение # 16
У вас сообщений: 49
ремонтник
На заявках
Украина

кременчуг
подскажите кто знает?какой регулирующий элемент стоить в цепи лампы осветителя и аналог этого элемента. mail1

будте здоровы !!!

STarasДата: Воскресенье, 26.Дек.2010, 17:01 | Сообщение # 17
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
А что, от родного ничего не осталось? А фотку?
Есть в поле зрения штук пять рабочих, но все еще гарантийные - вскрыть не дадут.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

михалыч-601Дата: Вторник, 28.Дек.2010, 00:06 | Сообщение # 18
У вас сообщений: 49
ремонтник
На заявках
Украина

кременчуг
стоить сгоревший пласмасовый корпус надпись 505А цоколёвки нет. есть на никель.может он включон с общим колектором.

будте здоровы !!!

renmasterДата: Вторник, 28.Дек.2010, 00:19 | Сообщение # 19
На заявках
Российская Федерация

Россия
Quote (михалыч-601)
стоить сгоревший пласмасовый корпус надпись 505А цоколёвки нет.

скинь фотку, так шанс определить побольше будет

babysh-mДата: Вторник, 28.Дек.2010, 06:28 | Сообщение # 20
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (михалыч-601)
стоить сгоревший пласмасовый корпус надпись 505А

Если не ошибаюсь должен стоять стабилизатор напряжения.

михалыч-601Дата: Вторник, 28.Дек.2010, 19:05 | Сообщение # 21
У вас сообщений: 49
ремонтник
На заявках
Украина

кременчуг
фОТО скинуть не могу нечем фотографировать. на КФК-3-01 электронный блок называется МИВС.ниже розёма
стоит транзистор надпись 505А он пласмасовый на него датиша нет есть на никель.по справочнику КТ505 ( РНР)
по идеи минус на колекторе.по логике он включен с общим колектором.в кого есть рабочий подскажите .
с лампы осветителя провод приходит в МИВС на эмситер или колектор. unknown


будте здоровы !!!

tutunikdДата: Пятница, 18.Мар.2011, 14:22 | Сообщение # 22
Стажер
У вас сообщений: 31
электромеханик
На заявках
Российская Федерация

Ярославль
КФК 3-01 и КФК 3-01 "ЗОМЗ" калибруются программно, главное что бы были Интерференционные светофильтры.

віктор64Дата: Пятница, 18.Мар.2011, 19:05 | Сообщение # 23
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
С приборм поставляются коннтрольные фильтра.Есть фильтр К3 он изготовлен по интерферецинооной технологии.Асамое главное в паспорте на прибор есть ево значение длинны волны.Установи фильтр найди значение тоесть максимум пропускания.В пспорте описан способ проверки длинныволны.Но резистор СП-5-39 в это время неподключай.Найдеш максимум пропускания,арезсистором выставиш паспортное значение.Никаких дополнительных резисторов ставить нельзя.Сделаеш напишы.

panov-omskДата: Пятница, 18.Мар.2011, 20:11 | Сообщение # 24
Участник
У вас сообщений: 69
инженер
На заявках
Российская Федерация

Омск
Если уход волны на трех контрольных светофильтрах линейный, то возможно исправить ситуацию расконтрить винт линзы ( которая поворачивается на оси) и механически подстроить в диапазон +-3нМ

tutunikdДата: Пятница, 18.Мар.2011, 21:34 | Сообщение # 25
Стажер
У вас сообщений: 31
электромеханик
На заявках
Российская Федерация

Ярославль
если желаете откалибровать через сервисное меню обращайтесь процедура во много раз проще выше перечисленных.

віктор64Дата: Понедельник, 21.Мар.2011, 10:49 | Сообщение # 26
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Замена резистора СП-5-39 янаписалк как Учили на заводе в Загорске .Но после заменіы резстора обязательно нужна калибровка длинны волны.

in_systemДата: Среда, 25.Май.2011, 02:19 | Сообщение # 27
Стажер
У вас сообщений: 19
инженер
На заявках
Российская Федерация

Тверь
На КФК-3 показания длины волны равны <1966> при любых положениях регулировки. Проверка на выходе преобрзователя угла поворота в напряжение показала изменение напряжения от 0,7 В (крайне правое) до 2,2 В (крайне левое) без измеения в показаниях длины волны. Как проверить работу процесорного блока или значения напряжения сильно занижены и он неверно их интерпретирует.

SegaДата: Четверг, 26.Май.2011, 10:52 | Сообщение # 28
Заглянувший
У вас сообщений: 1
медтехник
На заявках
Российская Федерация

Москва
Здравствуйте.Помогите советом.Имеется фотометр КФК-3-01 "ЗОМЗ" на дисплеи после прогрева не устанавливается длина волны 540 скачит от 537 до 545. Что делать?

віктор64Дата: Четверг, 26.Май.2011, 18:46 | Сообщение # 29
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Только 540 ана других длиннах волн как? Еслина други волнах все нормально то это говорио плохом контакте в СП5-39.Скоре всево прибор постоянно работална длинне волны 540.Нужно менять резистор.Нокогда и на остальных длиннах волн гуяет смотри питание.

віктор64Дата: Четверг, 26.Май.2011, 18:59 | Сообщение # 30
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Акогда меняете длинну волны "Г" меняет значения или нет.Если меняет То процесор в принцыпе робочий .В процесоре кфк-3 на входе стоит КН6 он поочередно подключает то измерительную чась тоесть уселитель то угол поворота. Если есть книжка та есть схема уселителя иподключение до процесора прозвони цепь .

in_systemДата: Вторник, 31.Май.2011, 18:32 | Сообщение # 31
Стажер
У вас сообщений: 19
инженер
На заявках
Российская Федерация

Тверь
Цепь от преоразователя угла поворота до процессорного блока целая. Указанные напряжения измерены на входных контактах процессорного блока. А вот дальше при отсутствии схеиы копать не стал и может быть зря. Если стоит коммутация, то нужно посмотреть работает ли она. Он несколько раз начинал функционировать и регулировать длину волны, потом опять "странные" показания больше 1000. Насколько я понимаю программа зашита в РФ9, а процессоор её исполняет . Поэтому его замена на сохранение работоспособности КФК не повляет, но он отрабатывет остальные команды и вряд ли вышел из строя. Нет только установки и индикации правильной длины волны.

pyo5Дата: Среда, 01.Июн.2011, 15:24 | Сообщение # 32
У вас сообщений: 789
ИВЛ, лаборатория и т.д.
На заявках
Российская Федерация

Петропавловск-камчатский
in_system
На вопрос насчёт "Г" так и не ответил. Если показания не меняются, то именно с коммутатора стоит начать (в твоём случае).
Если меняются, то оный элемент может быть и исправен, и копать надо до или после него.

in_systemДата: Пятница, 03.Июн.2011, 14:09 | Сообщение # 33
Стажер
У вас сообщений: 19
инженер
На заявках
Российская Федерация

Тверь
Неисправность видимо в районе коммутатора. Прогревом настольной лампы угла, где размещаетя К590КН6 удается восстановить работоспособность, показания в рабочий диапазон. При нажатии "Г" показания немного ниже указанных в методике проверки 2.853.021 МП (0,050-0054). Буду смотреть микротрещины или холодную пайку. ЕСть ли смысл сразу заменть КН6?

віктор64Дата: Суббота, 04.Июн.2011, 13:46 | Сообщение # 34
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Акуратно выпаивай Все електролиты.Они стоят как фильтр по питанию,трлько один возле ГФ24 сбросивый.Был случай долго искал неисправность ,а дорожка шла под конденсатором толи електролит толи что не знаю но доржки не стало.

Mag69Дата: Вторник, 14.Июн.2011, 21:48 | Сообщение # 35
Стажер
У вас сообщений: 8
сервисный инженер
На заявках
Российская Федерация

Петрозаводск
Прошу прощения, немного не в тему. Где найти интерференционные фильтры с узкими одиночными пиками?
Для настройки и подготовки в поверку

віктор64Дата: Среда, 15.Июн.2011, 12:13 | Сообщение # 36
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
Можно найти на ЗОМЗЕ.Стояли они примерно 1000 баксов

Mag69Дата: Среда, 15.Июн.2011, 13:06 | Сообщение # 37
Стажер
У вас сообщений: 8
сервисный инженер
На заявках
Российская Федерация

Петрозаводск
Quote (віктор64)
Можно найти на ЗОМЗЕ


Это где?

віктор64Дата: Среда, 15.Июн.2011, 13:38 | Сообщение # 38
У вас сообщений: 61
Часний предприниматель по ремонту
На заявках
Украина

Винница
www.zomz.ru Тут есть все реквизиты. Удачи.

VikeyДата: Четверг, 29.Сен.2011, 10:34 | Сообщение # 39
У вас сообщений: 282
Инженер по ремонту
На заявках
Украина

Донецк
Добрый день! Нужна помощ в ремонте КФК 3-01, не прошел поверку. Занижена длина волны по К3 и по коэффициенту пропускания. На темных фильтрах проходит, а на светлом с коэффициентом пропускания 90 нет.
Уважаемый tutunikd, поделитесь пожалуйста процедурой калибровки, буду очень признателен, можно через почту Vikey3@ya.ru

FiziqДата: Четверг, 06.Окт.2011, 22:05 | Сообщение # 40
Участник
У вас сообщений: 40
Инженер
На заявках
Российская Федерация

Ростов-на-Дону
Заводской инструкции по калибровке у меня нет. Если есть желание могу рассказать что удалось выяснить опытным путем.

Форум медтехников » Медицинское оборудование (тех. разделы) » Лабораторное оборудование » Фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 10
  • 1
  • 2
  • 3
  • 9
  • 10
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. GE BrightSpeed 16x[Ned-Tech (14.Авг.2020)]
2. Анализатор биохимичес...[Alexium (14.Авг.2020)]
3. Дентальный рентген-ап...[Dormy (14.Авг.2020)]
4. УЗИ Medison SonoAce X...[MAPPER_1222 (14.Авг.2020)]
5. Выбор парового стерил...[Екатерина11 (14.Авг.2020)]
6. Рукоятка шейверная 28...[Alexium (14.Авг.2020)]
7. Ультразвуковая ванна ...[vladi (14.Авг.2020)]
8. GE BrightSpeed16[astina (14.Авг.2020)]
9. Принтер "Carestr...[Vladicon (14.Авг.2020)]
1. Схемы аппарата СД-РА[13.Авг.2020]
2. BrightSpeed Lite Serv...[13.Авг.2020]
3. Service Manual GE Dia...[30.Июл.2020]
4. MyRay iRYS version 6....[22.Июл.2020]
5. Servis manual Immulit...[24.Июн.2020]
6. Курсы лазерной эпиляц...[25.Май.2020]
7. Maquet_Servo_Air[04.Май.2020]
8. Maquet_Servo_Air[04.Май.2020]
9. Проект Таймера для Де...[28.Апр.2020]
10. Allura Xper FD20[20.Апр.2020]
1. noisyfreda[14.Авг.2020]
2. eman[14.Авг.2020]
3. bazedimka72[14.Авг.2020]
4. Elena_537[13.Авг.2020]
5. Anna_kam1[13.Авг.2020]
6. MLFILIPENKO[13.Авг.2020]
7. rocot[13.Авг.2020]
8. Andreyuhka[13.Авг.2020]
9. 900617301506[13.Авг.2020]
10. Artem679[13.Авг.2020]
МастерБаку[548]
Serg74[156]
Yulana34[131]
Dimitrius[129]
РОМУЛ[116]
naves[112]
генаf[112]
madmac[110]
astra[99]
begun_a[97]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
