Эта тема является результатом объединения нескольких личных эгоистичных тем авторов, созданных с 2009 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
В этой теме собрана вся найденная на Форуме информация о рентгеновском передвижном (палатном) аппарате "10Л6".
Все вопросы, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и теме обязательно прочитайте с.261.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
Дата: Воскресенье, 08.Июл.2012, 21:10 | Сообщение # 41
Участник
У вас сообщений: 164
лентяй,лодырь,алкоголик.
OFFлайн
Российская Федерация
Perm
Ниразу небыло такого....начните с основного: пульта ,прозвонка кабеля пульт-подножка. в подножке проверка теристоров,плат БП,генератора. схем полным полно. проверьте моноблок. Без замеров сложно судить,гадать мы не умеем. С Уважаением Владислав.
Дата: Вторник, 10.Июл.2012, 15:06 | Сообщение # 42
Участник
У вас сообщений: 58
Инженер - испытатель
OFFлайн
Российская Федерация
Майский
Доброе время суток. У меня нечто подобное было.При вкл.аппарат пищал как идет высокое, а рентгена не было.Была "холодная пайка" на плате. Контакт 7.На фото это самый верхний левый контакт (штырек)
Да, возможно действительно дело в шинке, но проверить пока не получится, город за 700 км от нас, пока сказали чтоб выдерживали минуту между включениями. Через месяц пропаяем.
Дата: Четверг, 12.Июл.2012, 18:22 | Сообщение # 45
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина
Тернополь

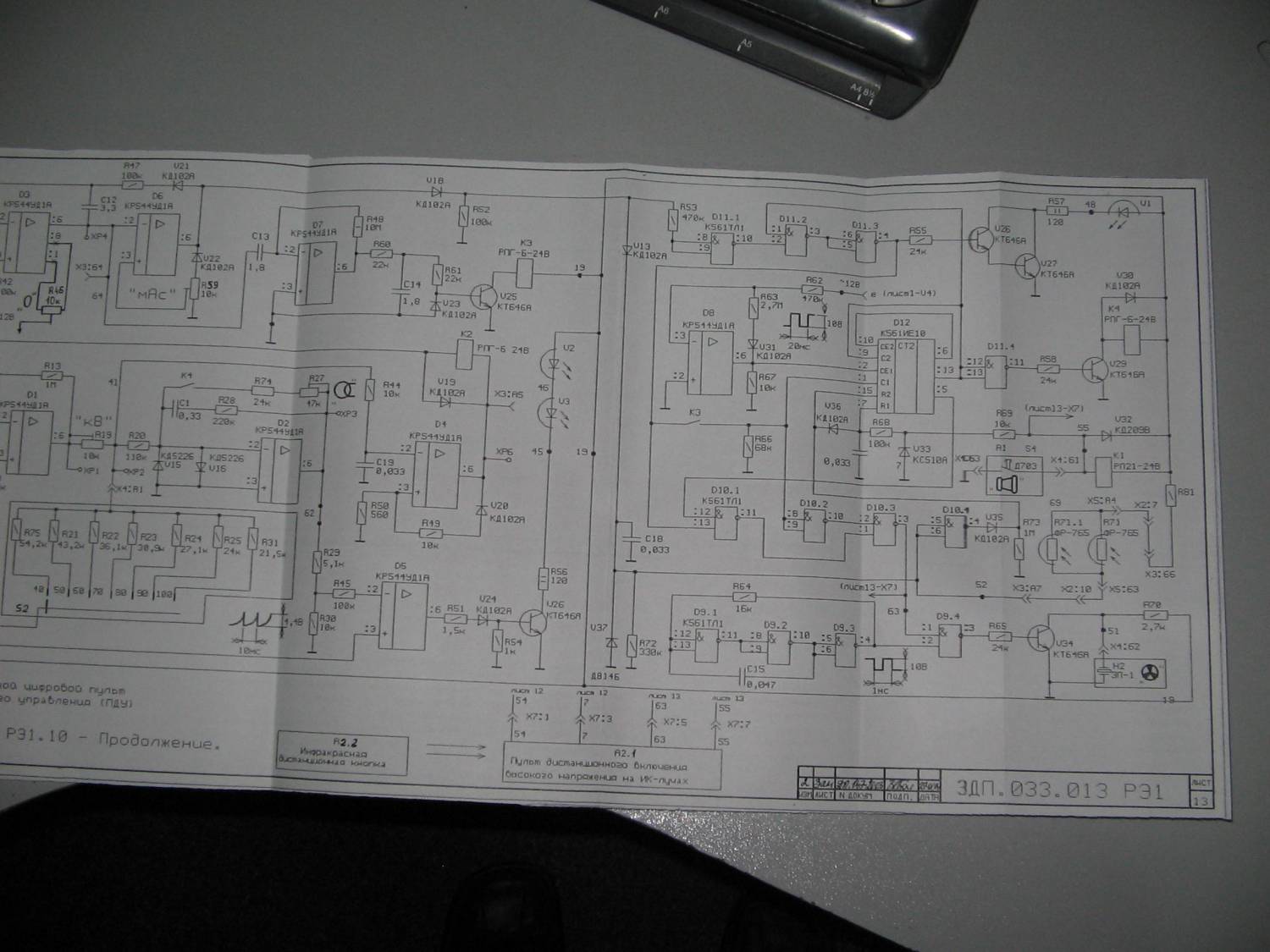

с 10л6 не сталкивался, но глянул на схему - тот же 9л5 но с модным пультом. при непонятных глюках в 9л5 один раз помогла замена электролитов (тоже аппарат пищал, а высокого не было). а один раз - был оборван (ну, почти оборван) один проводок, к стати, тоже 7 (7 в 9л5 - корпус)
Дата: Пятница, 13.Июл.2012, 06:02 | Сообщение # 48
Стажер
У вас сообщений: 5
Инженер по ремонту и ТО ИМТ
OFFлайн
Российская Федерация
Чита
Благодарю, но кабель прозванивали, все в порядке. Еще интересный факт, что при принудительной разрядке электролитов в пульте (на входе и выходе преобразователя 12-5 В), аппарат включается без проблем, через любое время, причем разряжать нужно оба. Так как они только фильтрующие, я их убрал, но проблема осталась, больше кондеров по этой цепи нет, фантастика какая-то!
Дата: Суббота, 14.Июл.2012, 16:44 | Сообщение # 51
Участник
У вас сообщений: 93
Инженер по медоборудованию
OFFлайн
Российская Федерация
П hendrix_na, Подкиньте пульт от заведомо исправного аппарата.Это исключит поиск неисправности на 90%. А-т палатный,т.е. его постоянно таскают по палатам, по этажам, роняют (особенно пульты),но редко кто в этом признается. Лаборанты,делая снимки в палатах делают снимки из коридора,Очень плотно прикрыв при этом дверь. Лечиться полной заменой кабеля. Локализовать точку излома проблематично. Были проблемы изломов проводников в зоне вращения излучателя.Но это у аппаратов со стажем. Не лезьте в дебри. В целом аппарат надежен. С маломощной электроникой проблем не было.Удачи.
Дата: Понедельник, 16.Июл.2012, 08:08 | Сообщение # 53
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация
Россия
для проверки можно подключить и чуть более ранний пульт...а вообще это похоже не обрыв 7 провода...и проблема скорее всего в самой электронике а не в пульте...но лучше сначала локализовать проблему
Дата: Четверг, 14.Авг.2014, 15:34 | Сообщение # 54
Стажер
У вас сообщений: 28
инженер
OFFлайн
Российская Федерация
При нажатии кнопки на пульте реле К1 срабатывает, но снимка нет и не пищит зуммер в пульте. При этом в моноблоке что-то гудит (похоже на разрядник). Нашел заниженное напряжение по вместо -12В около -9В. В ходе диагностики обнаружил, что греется резистор R56, он стоит в последовательно в управляющей цепи оптотиристоров V2, V3. Получается эти оптотиристоры постоянно открыты, Прочитав мануал я не совсем понял это штатный режим, либо все из-за плохого питания по -12В. Если кто сталкивался с похожей неисправностью, то буду благодарен за помощь.
Дата: Пятница, 15.Авг.2014, 06:50 | Сообщение # 55
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация
Россия
Этот резистор всегда греется достаточно сильно. А вот на счет питания должно быть -12 и +12V. Для начала разберитесь с питанием а потом уже можно будет дальше думать, если не заработает. У вас схема платы питания с диодами или КРЕНами?
Дата: Пятница, 15.Авг.2014, 14:14 | Сообщение # 57
Стажер
У вас сообщений: 28
инженер
OFFлайн
Российская Федерация
Схема питания со стабилизаторами. Еле подобрал рабочий вариант. Первый стабилизатор давал -10В, второй -11,2В, наконец третий стал выдавать -11,7В. Провода я все прозвонил вроде все ОК. Даже разобрал моноблок. прозвонил все провода от разъема моноблока до входных разъемов трансформатора. Нашел еще один косяк. один из управляющих выводов реле К4 неконтачил, после восстановления контакта ничего не изменилось. Сегодня у меня был с собой осцилограф. Оказалось что микросхема D12 вых 13, не выдает сигнал на включение трубки. При этом все входные сигналы вроде в норме на входах R1 и R2 появляется 0 при нажатии кнопки, на входе 2 есть меандр с частотой 50 Гц и амплитудой 10 В. на входах С1 и С2 тоже лог. 0. Попробую заменить эту микросхему. Хотя я очень редко сталкивался с выходом из строя таких простых микросхем.
Дата: Понедельник, 27.Апр.2015, 10:42 | Сообщение # 60
Участник
У вас сообщений: 64
Инженер
OFFлайн
Российская Федерация
Волгоград
Добрый день. Попался странный нестабильный палатник 10Л6, периодически он перестает делать снимки, при нажатии на клавишу пульта нет звуковой индикации и нет высокого, а светодиод на пульте светится, иногда при нажатии на клавишу пульта происходит подряд несколько снимков. При этом когда я прихожу на аппарат, то никаких проблем с ним нет, работает чудеснейше, без нареканий. А когда его катят в палаты и операционные, то вот тут и начинаются сюрпризы. Подскажите в чем может быть проблема? На что стоит обратить внимание?
Дата: Понедельник, 27.Апр.2015, 12:49 | Сообщение # 61
Техник
У вас сообщений: 394
стомтология
OFFлайн
Российская Федерация
сургут
Ого. Какой у тебя раритет . Лет 10 как списали последний ... На сколько мне помниться там двойное нажатие , посмотри вторую микрушку , а вообще похоже на какой то дребезг контактов
Дата: Понедельник, 27.Апр.2015, 16:02 | Сообщение # 63
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Сопротивление контактов микрика пульта, пропай железных перемычек на плате, провод пульта, положение фотодатчика центратора, сеть в операционных. При обращении пишите мыло сразу.
Раз палатник катают-значит вибрация...Смотри контакты,жосткость соединения раъемов ну и розетки в какие лаборанты тыкают аппарат(Хотя розетки забота электриков).Соединение с центратором(разъем)-если от датчика в центраторе не будет сигнала -снимков не будет.Провода возле пульта часто перетираются.Не понятно какая утебя конструкция пульта но полагаю что там одна кнопка с одной позицией нажатия.Бывает нажимают плохо либо с перекосом- в результате получают дребезг контактов.
Недавно была подобная неисправность, причиной оказался плохой пропай в разъеме на рентген трубке. разбери его и подергай каждый провод, у меня два отвалились.
Сообщение отредактировал ВМФ - Среда, 06.Май.2015, 17:44
Дата: Суббота, 09.Май.2015, 10:37 | Сообщение # 67
Участник
У вас сообщений: 64
Инженер
OFFлайн
Российская Федерация
Волгоград
Всем спасибо за помощь, оказалось что проблема действительно с кабелем, идущем к моноблоку. В среднем положении аппарат снимки делал без вопросов, а в крайнем верхнем аппарат делал серию снимков. Разобрал кабель, в кабеле было замыкание между двумя проводами, устранил замыкание, работоспособность восстановилась. Но кабель в месте соединения с моноблоком явно как то уже изначально имеет слабое место, и со временем эта проблема снова вылезет. Удивительно как завод производитель ничего с этим не сделал, хотя аппараты очень широко распространены, и я смотрю они и сегодня продаются в магазинах под маркой 10л6 Арман, в них также этот узел не имеет никаких изменений.
Дата: Вторник, 11.Авг.2015, 06:10 | Сообщение # 68
Стажер
У вас сообщений: 37
инженер
OFFлайн
Российская Федерация
Асино

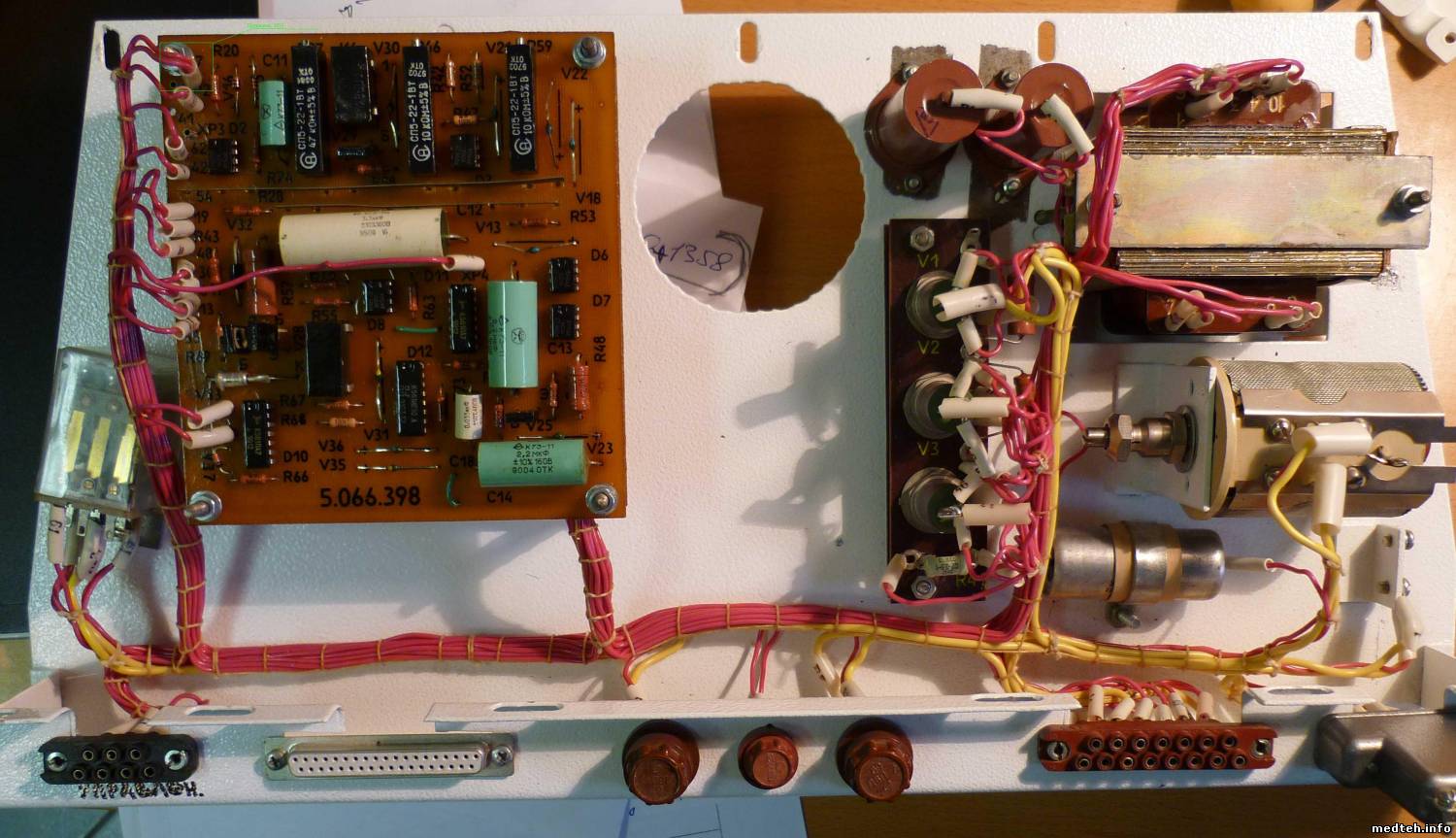

внесу свои 50 копеек в тему. у меня подобная проблема была. разобрал низ аппарата, как оказалось разболталось крепление двух плат. в итоге оторвался один провод. так что заглядывайте и в "подвал", господа!
Ещё 20 коп. Плохой контакт стабилитронов на гайке. Моноблок стрелял как пробитый. Кнопка, сопротивление замкнутых контактов 50-100 ом. Аккуратно, раз в год, разбираешь микрик, протираешь тонким слоем спирта и собираешь при помощи хомута. Новые ставить не советую, в них контакты из меди. При обращении пишите мыло сразу.
Дата: Пятница, 13.Ноя.2015, 13:44 | Сообщение # 70
Стажер
У вас сообщений: 3
директор медицинской фирмы
OFFлайн
Российская Федерация
Москва

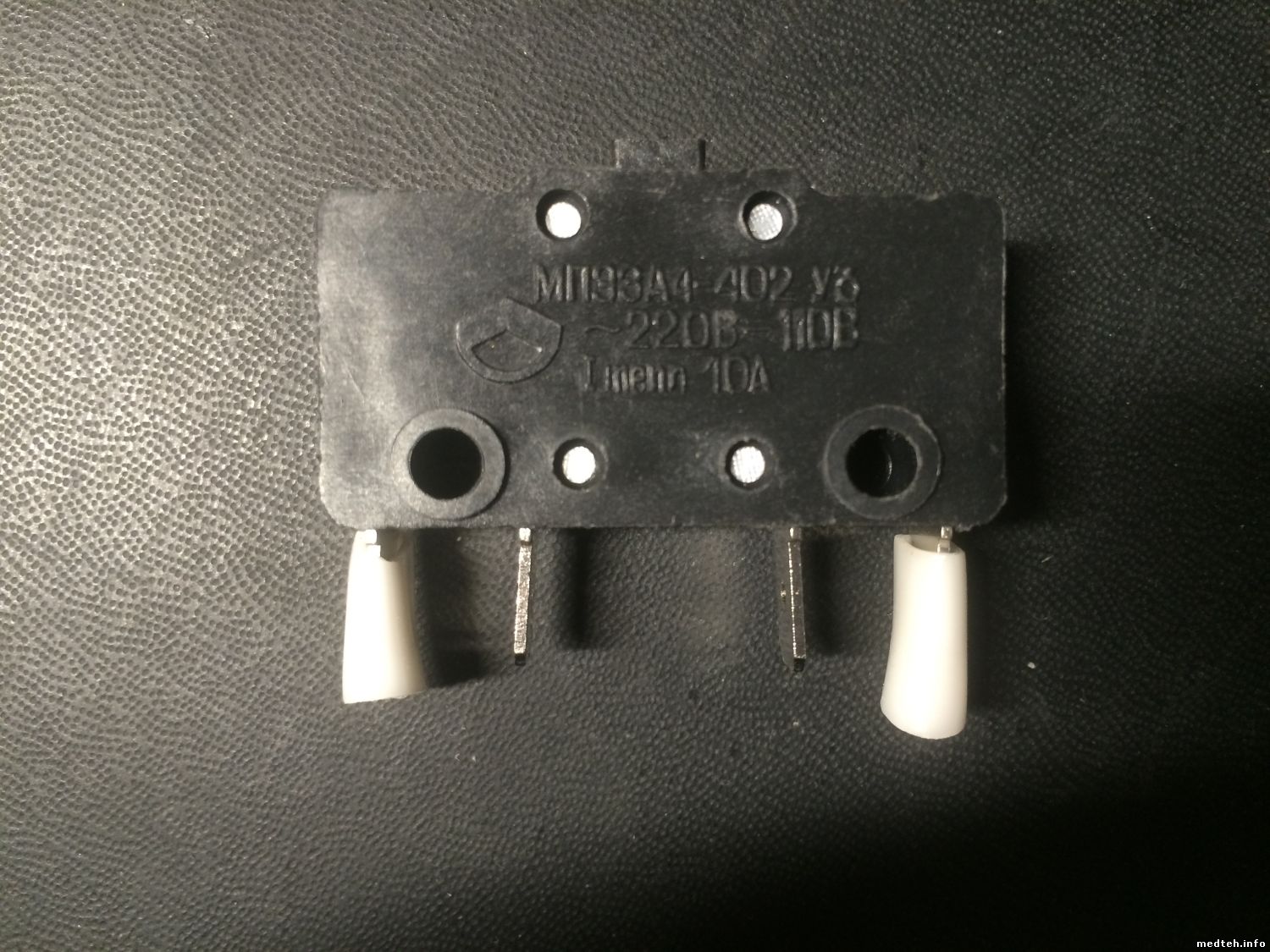

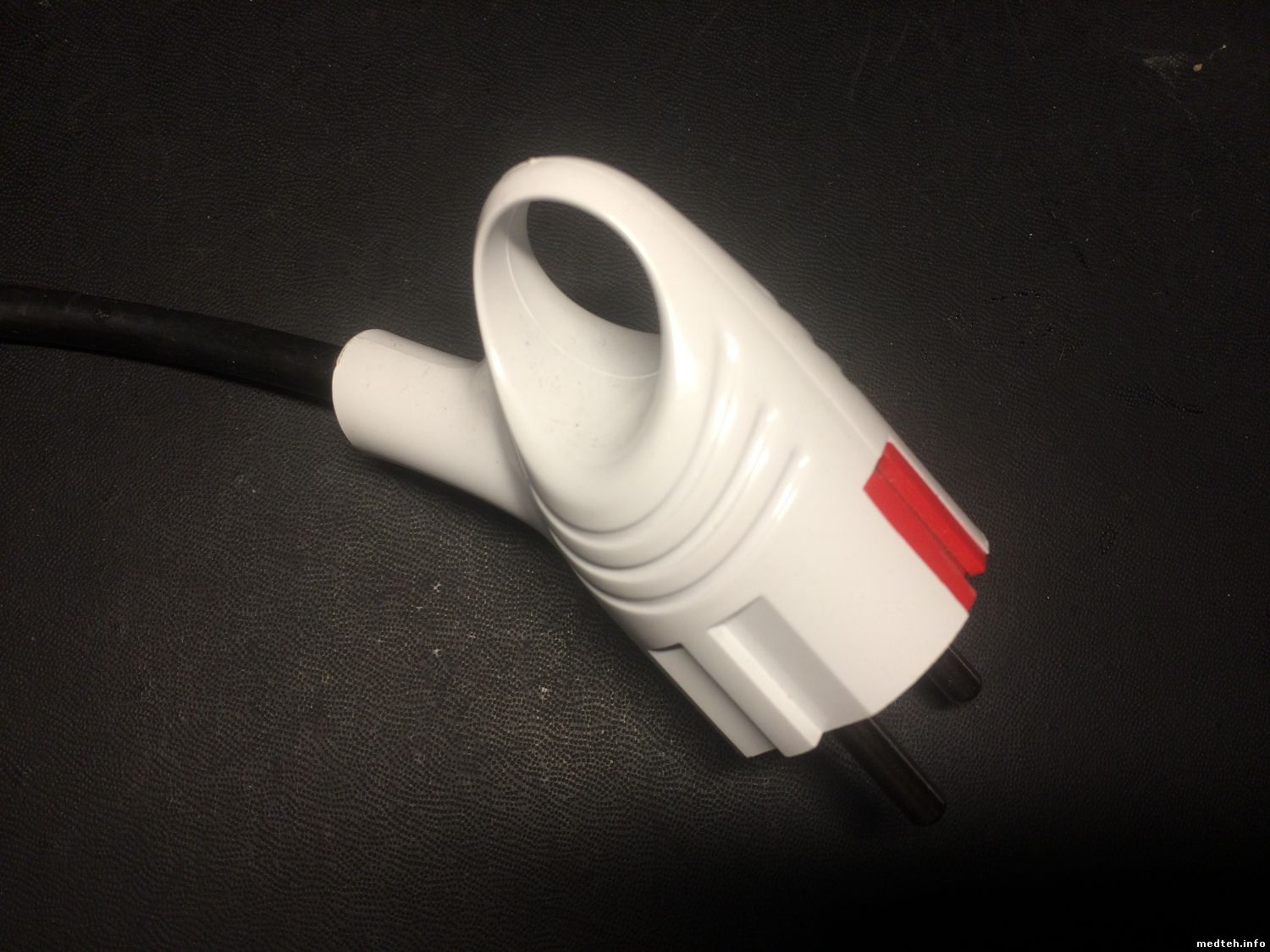

В пульте дистанционного управления чаще всего ломается микропереключатель. Мы нашли замену. При его установке приходится выкидывать и пластмассовую кнопку включения экспозиции (по иному - не влезает) и при экспозиции нажимать на кнопку на самом микрике.

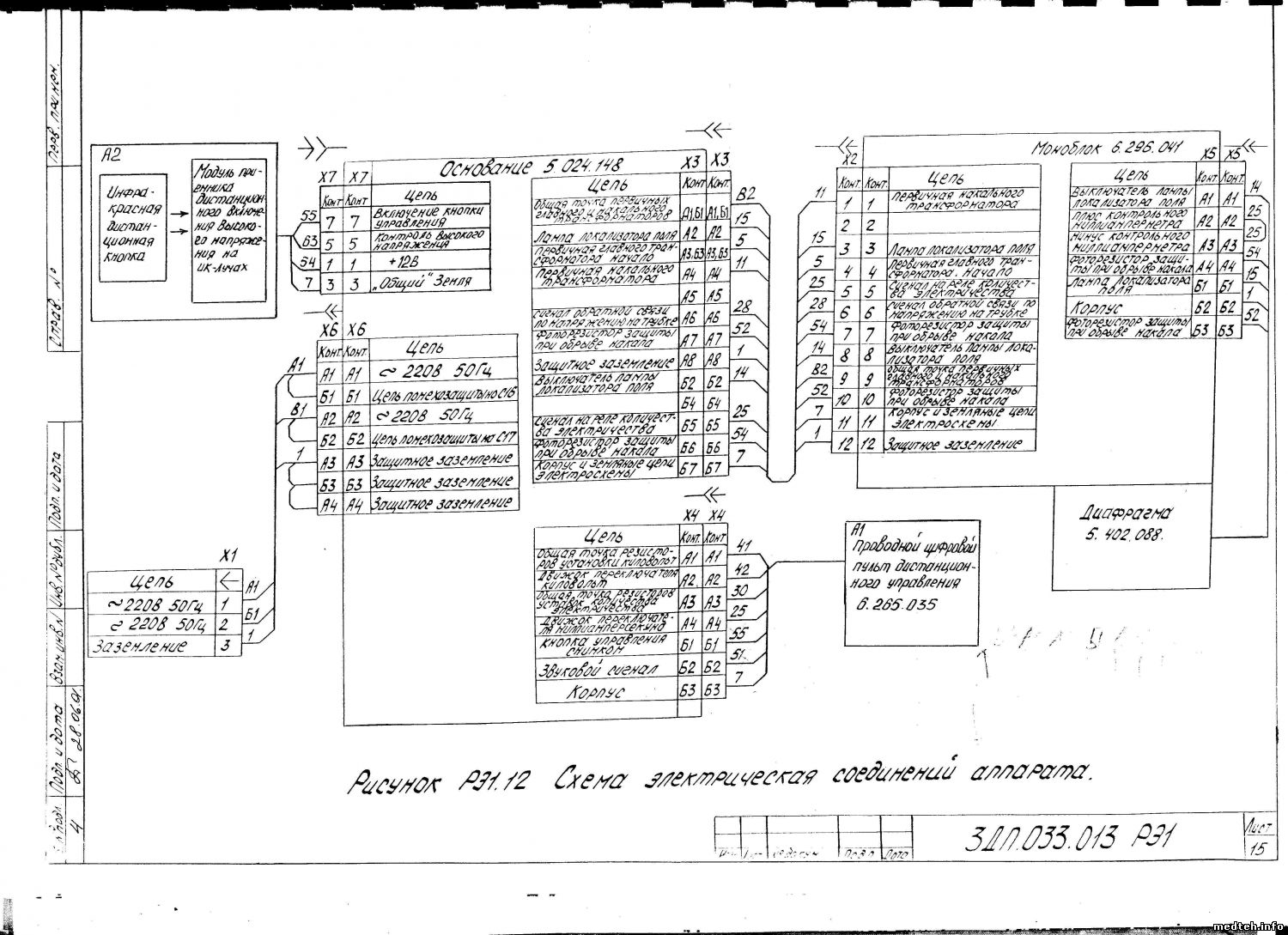

Внутри пульта разъём,на нем выбита "1" на другом конце 2 ряда штырьков "А","Б" 1-А3 2-Б2 3-А4 4-Б1 5-А1 6-А2 7-Б3 ...пусть спасёт лишь того, кого можно спасти...
Всем доброго времени суток, попадалось мне несколько 10Л6 с одной и той же бедой, при проведении исследования нажимаю на кнопку подачи высокого и вместо одного снимка определенной длительности аппарат выполняет серию снимков, при этом изменение режимов на пульте не влияет на длительность снимков в серии. Серия снимков продолжается ровно столько, сколько я удерживаю кнопку. Один раз был случай, когда в этом был виноват кабель связи с моноблоком, но там проявлялись много других проблем, то снимка не было вообще, то на кнопку не реагировал, ну и первая проверка кабеля давала понять, что дело в кабеле, но в остальных случаях кабель целый, и вроде бы дело не в нем. Так вот вопрос, проблема достаточно частая, кто как ее лечит? Я пробовал прозванивать кабель, кабель в норме, менял тиристоры в подошве аппарата, чистил реле, проверял платы, которые тщательным образом залиты каким-то лаком на предмет явно вышедших из строя элементов. Но локализовать проблему так и не смог. Поделитесь опытом.
Сообщение отредактировал dj_san_ - Среда, 05.Июл.2017, 09:46
Дата: Четверг, 06.Июл.2017, 08:00 | Сообщение # 78
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Не дотягивает режим. Проверьте сеть, розетку, вилку. Сделайте снимок на 60 кв и минимальных мас. Был случай, не держала проводка. Ситуация точь в точь. Если розетки не айс, не забудьте отрезать сетевые кондёры. Земли не будет, током может из за них ударить. При обращении пишите мыло сразу.
Есть точно такая же проблема, есть такой же рабочий аппарат и с него меняли местами все блоки,проблема ушла только после замены моноблока.Проверка этого моноблока ни чего не дала, провода прозваниваются, кандеры диоды целые, будем еще раз пробовать
Российская Федерация
Украина
Кабель пульта всегда слабое место.Прозвонка и вытягивание жил может определить переломленную жилу.Вообщем наука о контактах...
