Рентгенаппарат палатный 10Л6-01
МВРДата: Вторник, 07.Сен.2010, 18:52 | Сообщение # 1
Медтехник
OFFлайн
Российская Федерация

.
Эта тема является результатом объединения нескольких личных эгоистичных тем авторов, созданных с 2010 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы.
Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...

В этой теме собрана вся найденная на Форуме информация о рентгеновском диагностическом переносном аппарате модели "10Л6-01".

Регистрационное удостоверение на медицинское изделие МЗ РФ № 2001/440 от 08.05.2001 года.
Отменено с 08.05.2011 года. Как в таком случае надо поступать - см. по ссылкам ЗДЕСЬ и ЗДЕСЬ.

Все вопросы, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.

Для руководства и правильного поведения на Форуме и теме обязательно прочитайте по ссылке с.261.

Есть темы:
- Рентгенаппарат палатный 10Л6;
- Рентгенаппарат палатный 10Л6-011.

Цитата WAS ()
В связи с официальным прекращением выпуска аппарата 10Л6 и его модификаций - http://www.aktubrentgen.ru/ в свет выходит 12Л7 "Арман 2".

renmasterДата: Вторник, 07.Сен.2010, 23:47 | Сообщение # 2
OFFлайн
Российская Федерация

Россия
Цитата Senergy ()
Рентгенаппарат палатный 10Л6-01.
При включении делает пару снимков и всё - потом уже нет.
При всём этом - греется силовой резистор (реостат) R1- 4.7Ом (да так, что изоляция на проводах плавится).
Ещё заметил, что нога от реле К2 обмотки отсоединена - так надо что ли? ... Припаял обратно - толку нет. Хотя, судя по описанию, К2 отвечает за "Блокировку работы кол-ва электричества при недоборе кВ" (см. схему, которую сегодня выложил в хранилище).
Не ужели в трубке причина?
Братцы - помогите!
Резистор с завода установлен так, что при напряжении сети 220В и сопротивлении сети 1 Ом, при уставке 100кВ должен быть ток 10мА. Описание проверки есть в твоём описании работы схемы 4.9.1
По поводу двух снимков - смотри блокировку по задержке и так же описание работы ...

SenergyДата: Среда, 08.Сен.2010, 09:13 | Сообщение # 3
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
Здрасьте Вам!
Вот он резистрик!
Как ни странно, я перевернул моноблок с трубкой вверх "ногами" (180град.) - аппарат перестал отключаться, сномки прошли АШ раз 10! unknown Непонятно. Пробовал на разных режимах от 40-100 кВ и mASеках.

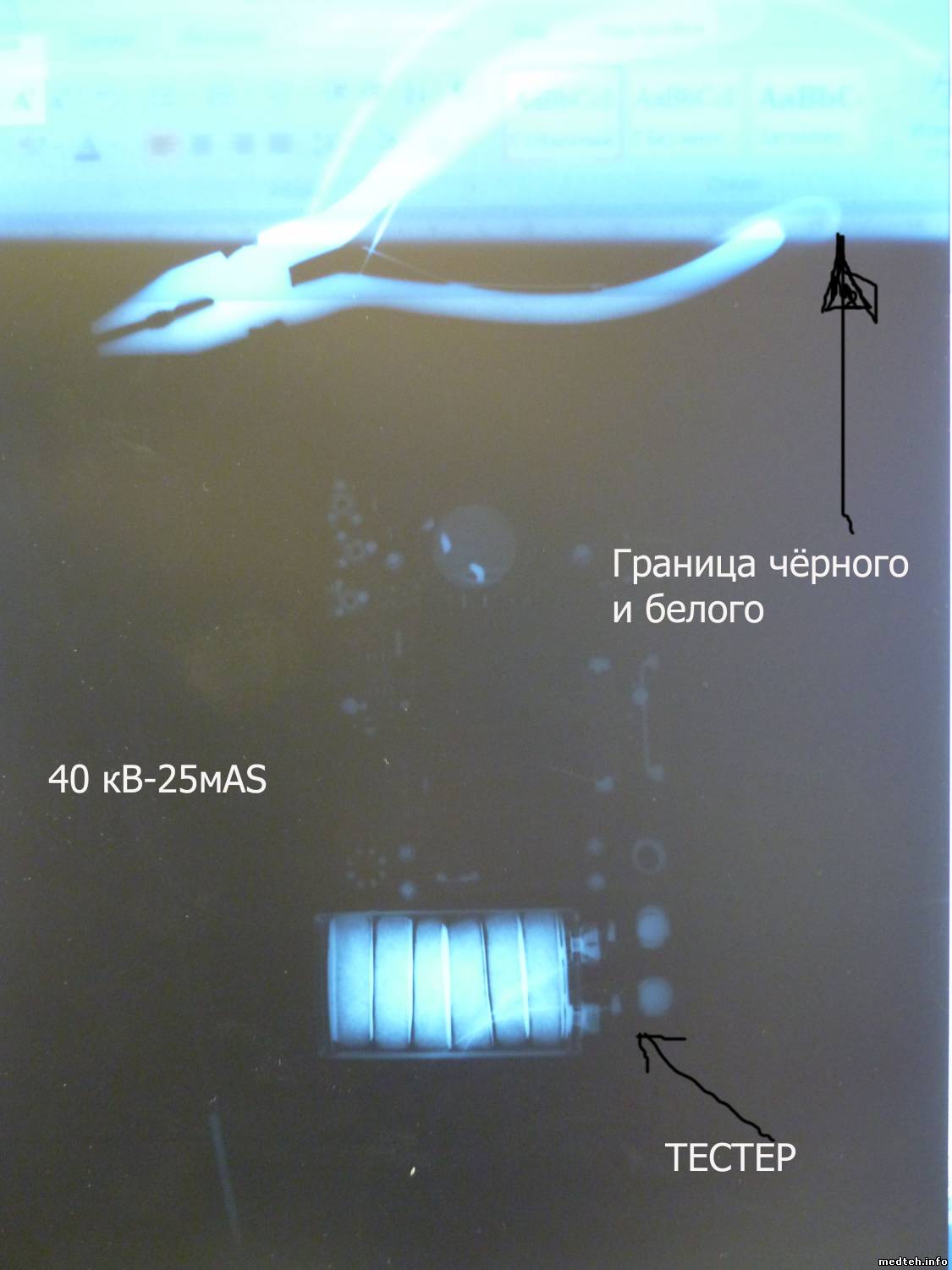

Первый снимок сделал, после проявки на плёнке какое-то разграничение ЧЁРНОГО-БЕЛОГО и едва видно объект съёмки!! (режим 40кВ / 25 mAS) unknown Шторки открыты были по размеру кассеты.
По поводу заводской настройки: см. 4.9.1. в комплекте не было переходника для проверки анодного тока! Видимо ВСЁ КАК ВСЕГДА - придётся самому что-то придумать!!! biggrin Кулибинским способом! А?

evvenДата: Среда, 08.Сен.2010, 12:18 | Сообщение # 4
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Senergy, Скорей всего проблема в моноблоке, где-то шьет.
Была аналогичная ситуация
резистор до красна, снимки никакие, подкинул моноблок и все пошло на ура...


Я молод, и пока еще только учусь...

SenergyДата: Среда, 08.Сен.2010, 13:51 | Сообщение # 5
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
evven, На какую высоту подкинул??? dance2 (шутка)
Ща тогда залезу в моноблок - выхода НЕТ. Не ехать же мне потом в глухую деревеньку из-за этого (деревня 80км от города стоит)!

SenergyДата: Среда, 08.Сен.2010, 19:05 | Сообщение # 6
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
Перебрал моноблок (заодно фото наделал-поэтапно), видимых вздутых деталей не обнаружил!!! Собрал занова. Ситуация не изменилась, при включениии в розетку 1-2 снимка проходят, а дальше ВСЁ - молчёк... Такое оЧучение, что заряд кондюк набрал сверх лимита (то ли временного, то ли ещё какого-то) и запирается блок! А... unknown

renmasterДата: Среда, 08.Сен.2010, 21:51 | Сообщение # 7
OFFлайн
Российская Федерация

Россия
Quote (Senergy)
Перебрал моноблок

звучит wink
Quote (evven)
корей всего проблема в моноблоке, где-то шьет.

так это в нутри проблемы по высокому - моноблок штука одноразовая, единственное можно попробывать через окно слить масло и оценить на состав - если цвет темный и кусочки типа горелок - то приехали , придеться менять а так должно быть однородный желтоватый цвет

bocman200101Дата: Понедельник, 13.Сен.2010, 07:36 | Сообщение # 8
Стажер
У вас сообщений: 42
рентгентехник
OFFлайн
Российская Федерация

Россия
Если моноблок гудит во время снимка, то скорее всего существуют КЗ витки во вторичной обмотке высоковольтного трансформатора. Это не лечится. Купить новый моноблок вряд ли получится.

SenergyДата: Вторник, 14.Сен.2010, 11:26 | Сообщение # 9
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
По ходу действительно моноблок - т.к. проверял на другом аппаратике - эл.часть ведёт себя нормально (R-1 не греется сильно). Короче отправлять будем по гарантии на завод (муторно это)!!!! ВСЕМ СПАСИБО за понимание и активное участие в данном процессе!!!!!!!!! Все так безнадёжно-чем больше ковыряешься, тем больше разбираешься! А по поводу воостановления - есть такая фирма ООО Промрентген <promrentgen@mail.ru> и вот что они отисали мне: (Срок ремонта моноблока 1 - 2 недели, в зависимости от сложности ремонта. Стоимость нового моноблока 54280 руб. Можем предложить ремонт, будет дешевле.) Всем спасибо!!!
[p.s.]Пишите, чем могу тем помогу!!! senergy@bk.ru

MeditelДата: Вторник, 14.Сен.2010, 12:33 | Сообщение # 10
У вас сообщений: 213
Радиоинженер
OFFлайн
Российская Федерация

ЦФО
Простите, пост чуть в тему, но актуальный, на 10Л6 нет в России сан эпид Заключения на данныый момент, в чем дело-? аппаратов тьма, а использовать нельзя. unknown

SenergyДата: Вторник, 14.Сен.2010, 15:10 | Сообщение # 11
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
Quote (Meditel)
на 10Л6 нет в России сан эпид Заключения на данныый момент, в чем дело-? аппаратов тьма, а использовать нельзя.

На самом же деле дело обстоит примерно так - ввиду того что предыдущие АРМАНы зарекомендовали себя хорошо - никто вроде и не прописывал 10Л6 в реестр (некогда или некому). Дескать вышла новая модель и ладно - жалоб нет... не капризный, низкокиловольтный, малодозовый ну и т.д. т.п. Мне так кажется!?

renmasterДата: Вторник, 14.Сен.2010, 23:00 | Сообщение # 12
OFFлайн
Российская Федерация

Россия

-Санитарно-эпидемиологическое заключение (санэпидзаключение) - это экспертное заключение о соответствии продукции установленным гигиеническим нормам и санитарным правилам (СанПиН), документ, удостоверяющий соответствие или несоответствие товаров определенным санитарным правилам. Санитарное заключение (СЭЗ) служит официальным подтверждением безопасности продукции для здоровья человека, поэтому необходимо для предотвращения поступления на потребительский рынок опасной для человека продукции. В ряде случаев наличие санитарно-эпидемиологического заключения является необходимым условием для проведения обязательной сертификации продукции и получения сертификата соответствия.

Quote (Senergy)
Дескать вышла новая модель и ладно - жалоб нет... не капризный, низкокиловольтный, малодозовый ну и т.д. т.п.

это другая сторона медали unknown

SenergyДата: Среда, 15.Сен.2010, 08:21 | Сообщение # 13
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
renmaster: я согласен полностью - но на сегоднейший это тем не менее выглядит так!

викторДата: Пятница, 08.Окт.2010, 20:23 | Сообщение # 14
Стажер
У вас сообщений: 7
инженер по ремонту рентгеновского о
OFFлайн
Российская Федерация

оренбург
привет у меня эти моноблоки часто летят в основном прозваниваю провода в самом моноблоке часто помогает

Алекс-200Дата: Суббота, 09.Окт.2010, 18:37 | Сообщение # 15
У вас сообщений: 1193
Инженер
OFFлайн
Российская Федерация

Самара
Senergy, может ли НЕИСПРАВНЫЙ моноблок делать пару нормальных снимков?

petroveechДата: Вторник, 12.Окт.2010, 09:01 | Сообщение # 16
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация

Ставрополь
Может. Такие случаи были. Только снимки плохие.

При обращении пишите мыло сразу.

SenergyДата: Вторник, 22.Фев.2011, 10:21 | Сообщение # 17
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация

Казань
Братцы!! Всем огромнейшее спасибо за отклик - - - - но я вынужден отправить АРМАНи на завод (по гарантии). Запутаное дельце, вроде всё звониться, но не выдерживает много снимков - пущай на заводе поменяют моноблок. ПОТОМУшТО я поставил другой моноблок - - - - и отдал на опрабацию лаборантам, И ВСЁ НОРМАЛЬНО - - - жарят всех подряд... Так ШО!?!?!?!?!?!?!? (Загадка, а заводчане не скажут - в чём дело) ;-))

badpahanДата: Понедельник, 06.Июн.2011, 16:54 | Сообщение # 18
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация

Россия
Здравствуйте!
приобрели аппарат 10л Российского производства.....характеристики что и у армана....но что приятно изготавливается в России и с деталями нет проблем(выяснилось при общении с производителем)....пока нареканий к аппарату нет

КумарДата: Вторник, 07.Июн.2011, 23:01 | Сообщение # 19
Стажер
У вас сообщений: 12
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
моноблок 10Л6 запаевается на заводе постым пояльником (Топором) мы разбирали можно делать самому, по поводу 12Л7 наверняка слабое место транс в моноблоке главный конструкция слабовата а в остальом мозг у него нормальный и модули подобраны правильно сам настраивал делал прогон.

tarasikДата: Вторник, 23.Авг.2011, 00:10 | Сообщение # 20
Заглянувший
У вас сообщений: 2
электромеханик
OFFлайн
Украина

2011
10л6-01 у меня такой сегодня загорелся оказалось резистор R1 нагрелся так что аж близь лижащие провода загорелись теперь ищу вчём проблема

badpahanДата: Понедельник, 29.Авг.2011, 18:59 | Сообщение # 21
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация

Россия
аппарат давно произведён?

Сообщение отредактировал badpahan - Понедельник, 29.Авг.2011, 19:19

InelДата: Среда, 13.Июн.2012, 12:28 | Сообщение # 22
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Добрый день.

Такая проблема:
выдернули кабель из пульта (вместе с пинами из разъема).

Скачал схему, но развдка шнурка указана только со стороны Х4.
В пульте стоит контроллер AT89S52
Может у кого нибудь схема пульта есть?

Прошу помощи!

badpahanДата: Четверг, 14.Июн.2012, 10:24 | Сообщение # 23
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация

Россия
кто производитель аппарата и какого он года?....просто встречаются пульты двух видов

InelДата: Четверг, 14.Июн.2012, 11:15 | Сообщение # 24
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Сейчас не могу сказать.
Завтра взгляну на шильдик.

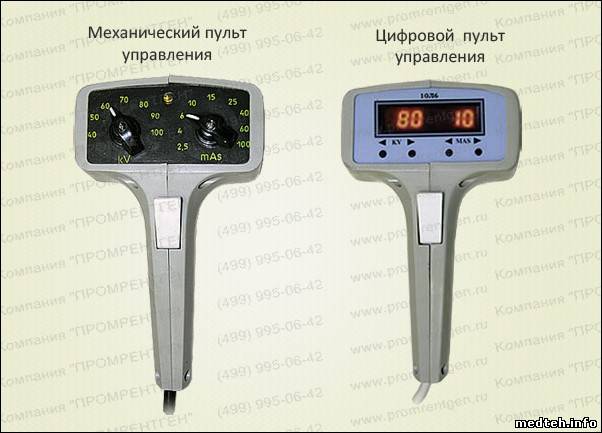

Вот фото пульта:




InelДата: Пятница, 15.Июн.2012, 09:41 | Сообщение # 25
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Прозвонил платку.

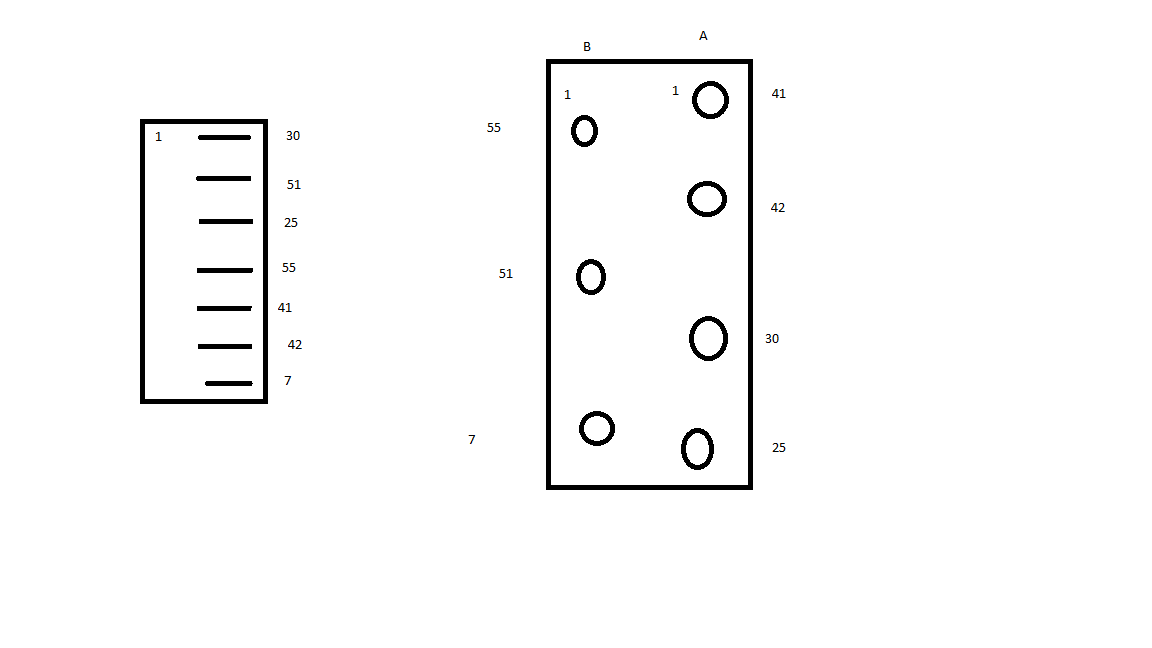

Выводы с лева на право.

1. + питания.
2. - питания.
3. Выход ЦАП (6-ть оптореле через резисторы на минус питания).
4. По видимому кнопка (оптореле на плюс питания).
5. ЦАП (8-мь оптореле через резисторы на 7-й вывод).
6. Зуммер.
7. Смотри 5-й.



Известно куда идет первый вывод, на Б3.
Если схема от него, то Б3 это корпус. Получается пульт питается отрицательным напряжением, только по схеме не понятно где это напряжение.

Куда подключать А1, А2, А3, А4?

InelДата: Пятница, 15.Июн.2012, 10:14 | Сообщение # 26
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Взглянул еще раз на схему.
Кажется разобрался.
Если пульты совместимы (механика и цифра), то получается так:

1. Корпус -> Б3.
2. -12В -> А2.
3. Установка киловольт -> А1.
4. Кнопка -> Б1.
5. Мас -> А4.
6. Звук -> Б2.
7. Мас -> А3.

InelДата: Пятница, 15.Июн.2012, 11:50 | Сообщение # 27
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Аппарат 05.09 года.
Сделано в России.
Производитель не указан.

Только-что проверил пульт.
Пульт включается, кнопка реагирует(включает реле).
Высокого и сигнала нет.
Возможно 5-й и 7-й вывод надо поменять местами (хотя влиять не должно)или где-то неисправность.

badpahanДата: Пятница, 15.Июн.2012, 14:23 | Сообщение # 28
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация

Россия
скинул распайку
Quote (Inel)
Высокого и сигнала нет

а накал есть? снимок начинается?

terbunyДата: Пятница, 15.Июн.2012, 20:07 | Сообщение # 29
Завсегдатай
У вас сообщений: 225
рентгенотехник
В сети
Российская Федерация

Россия
Я когда-то записал эту разводку.

InelДата: Понедельник, 18.Июн.2012, 16:23 | Сообщение # 30
Стажер
У вас сообщений: 32
Техник-программист
OFFлайн
Российская Федерация

Астрахань
Всем спасибо!
Значит правильно развел (только у меня нумерация с другой стороны).

Не работал сигнал. Видимо когда шнур выдернули, -12В запалил транзистор V34.
База-эмиттер были замкнуты. Транзистор заменил, но пока не проверял.
Думаю микросхема жива (через 24кОм ничего ей не будет).

По поводу высокого - дезинформировал.
Просто торопился когда пульт подкидывал, а без сигнала трубку еле слышно.

РафильДата: Среда, 05.Сен.2012, 09:41 | Сообщение # 31
Стажер
У вас сообщений: 32
нет
OFFлайн
Российская Федерация

УФА
Добрый день.
Нужна схема механического пульта для 10Л-01.
Оторвали провода внутри пульта три провода, оторвались на месте пайки. На проводах есть цифирки 2, 3, 25, не знаю куда который припаивать.
Может у кого есть такой пульт под рукой? ...


Сообщение отредактировал Алекс-200 - Воскресенье, 09.Сен.2012, 18:51

speshlistДата: Среда, 05.Сен.2012, 09:45 | Сообщение # 32
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация

Вологда

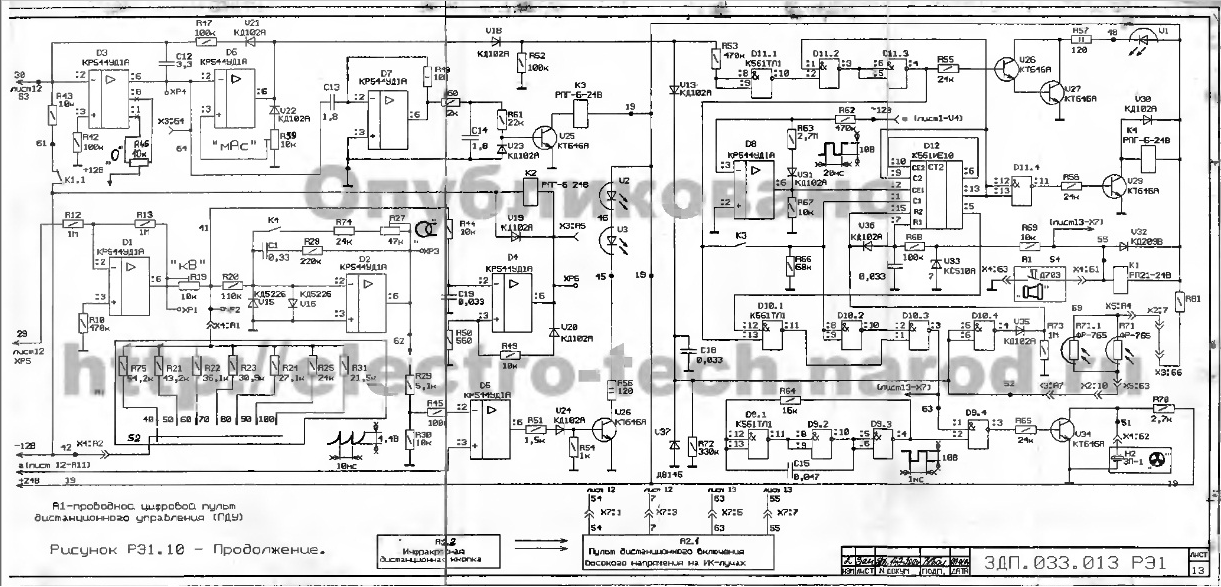

схемка, пока хранилище не работает

РафильДата: Среда, 05.Сен.2012, 09:48 | Сообщение # 33
Стажер
У вас сообщений: 32
нет
OFFлайн
Российская Федерация

УФА
у меня пульт механический, а схема что вы дали на цифровой.


Сообщение отредактировал Рафиль - Среда, 05.Сен.2012, 09:51

speshlistДата: Среда, 05.Сен.2012, 09:51 | Сообщение # 34
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация

Вологда
такая, но это 9л5, всё что есть у меня...
95.pdf (1.21 Mb)


Сообщение отредактировал speshlist - Среда, 05.Сен.2012, 09:51

РафильДата: Среда, 05.Сен.2012, 10:22 | Сообщение # 35
Стажер
У вас сообщений: 32
нет
OFFлайн
Российская Федерация

УФА
пульт не родной, это точно, родной лежит сломанный(цифровой), по показаниям пульта все работает а в действительности снимка нет(на родном)

РафильДата: Среда, 05.Сен.2012, 10:24 | Сообщение # 36
Стажер
У вас сообщений: 32
нет
OFFлайн
Российская Федерация

УФА
собрал по схеме что вы дали от 9л5, как поеду проверю.

petroveechДата: Среда, 05.Сен.2012, 12:01 | Сообщение # 37
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация

Ставрополь
В цифровом пульте мксм комутируют всё те же резисторы. Вместо старого он не работает. Не хватает +12 в питания.

РафильДата: Воскресенье, 09.Сен.2012, 12:49 | Сообщение # 38
Стажер
У вас сообщений: 32
нет
OFFлайн
Российская Федерация

УФА
оба пульта работают, на цифровом был бональный обрыв провода на 12в. Спасибо за схемы.

petroveechДата: Среда, 12.Сен.2012, 14:45 | Сообщение # 39
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация

Ставрополь
Поделюсь опытом. Меняю шнуры пультов на Audio-video scart cable. 8 мягких цветных жил в экране. Купил в радиомагазине.

ШвейкДата: Четверг, 06.Дек.2012, 14:37 | Сообщение # 40
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация

Миасс
Господа, а сколько в ОМах первичная обмотка моноблока, я прозваниваю тестером показывает короткое, это нормально( накал есть), при этом ничего не греется, делаешь снимки, в момент снимка только подсаживает сеть, снимков нет, моноблоку хана? без моноблока, напруга приходит на обмотку первички...нет у меня возможности проверить моноблок в лабораторных условиях, люди добрые посоветуйте, как дома проверить? может через ЛАТР кратковременно и померить ток?

Сообщение отредактировал Швейк - Четверг, 06.Дек.2012, 14:41

Форум медтехников » Медицинское оборудование (тех. разделы) » Рентгеновское оборудование. » Рентгенаппарат палатный 10Л6-01 (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Помогите студентке на...[dedovadasha2002 (19.Мар.2024)]
2. УЗИ Logiq V2 ф.GE[medmasterkokand (19.Мар.2024)]
3. Проблема микроэлектро...[МВР (19.Мар.2024)]
4. Стоматустановка Chira...[rodionline (19.Мар.2024)]
5. Ап-т для УЗ-терапии S...[РемБаза (18.Мар.2024)]
6. Кольпоскоп КНБ-04 &qu...[snewtown (18.Мар.2024)]
7. Проблемы с ПО "И...[Annisokay (18.Мар.2024)]
8. УЗИ HD15 ф.Philips[Klinser (18.Мар.2024)]
9. Дефибриллятор-монитор...[toxa335 (18.Мар.2024)]
1. Сервисный мануал пере...[07.Мар.2024]
2. Hitachi Noblus TECHNI...[07.Мар.2024]
3. Руководство Пользоват...[06.Мар.2024]
4. Сервисная инструкция ...[01.Фев.2024]
5. Сервисный мануал Sysm...[11.Янв.2024]
6. УЗТ 1.07Ф (схемы)[06.Дек.2023]
7. ПО для OEC 9800 9900 ...[04.Ноя.2023]
8. мануал[31.Авг.2023]
9. GE OEC 9900 Сервисные...[23.Авг.2023]
10. С-ДУГИ GE OEC 9900 Сх...[23.Авг.2023]
1. pain205[19.Мар.2024]
2. julia84[19.Мар.2024]
3. 1235QWZ[19.Мар.2024]
4. Alex78[18.Мар.2024]
5. RONIK[18.Мар.2024]
6. dimavk[18.Мар.2024]
7. snewtown[18.Мар.2024]
8. Antoniolad[18.Мар.2024]
9. toxa335[18.Мар.2024]
10. zealfacktor[18.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
