сборка A-dec 500
ustarДата: Четверг, 02.Окт.2014, 23:15 | Сообщение # 1
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Салют. не имею опыта сборки этого американца. пару раз ремонтировал блок управления креслом.

в общем собрал все как по схеме. даже если бы не было схемы все шланги имеют разные цвета и полоски на шлангах. в общем перепутать не возможно.

проблема в том что не поступает воды на турбинку на угловой мотор и на скайлер ( все встроенное).
- вода на пистолет поступает
- регуляторы перекрутил
-вода на пистолет и на стаканчик поступает с баклашки
- вода на раковину не подается , хотя клапан срабатывает ,
-в общем электроника работает. даже включается индикатор светодиод при включении воды с кнопки на кресле или с педали с тумблераю

в общем ребята какие предположения?

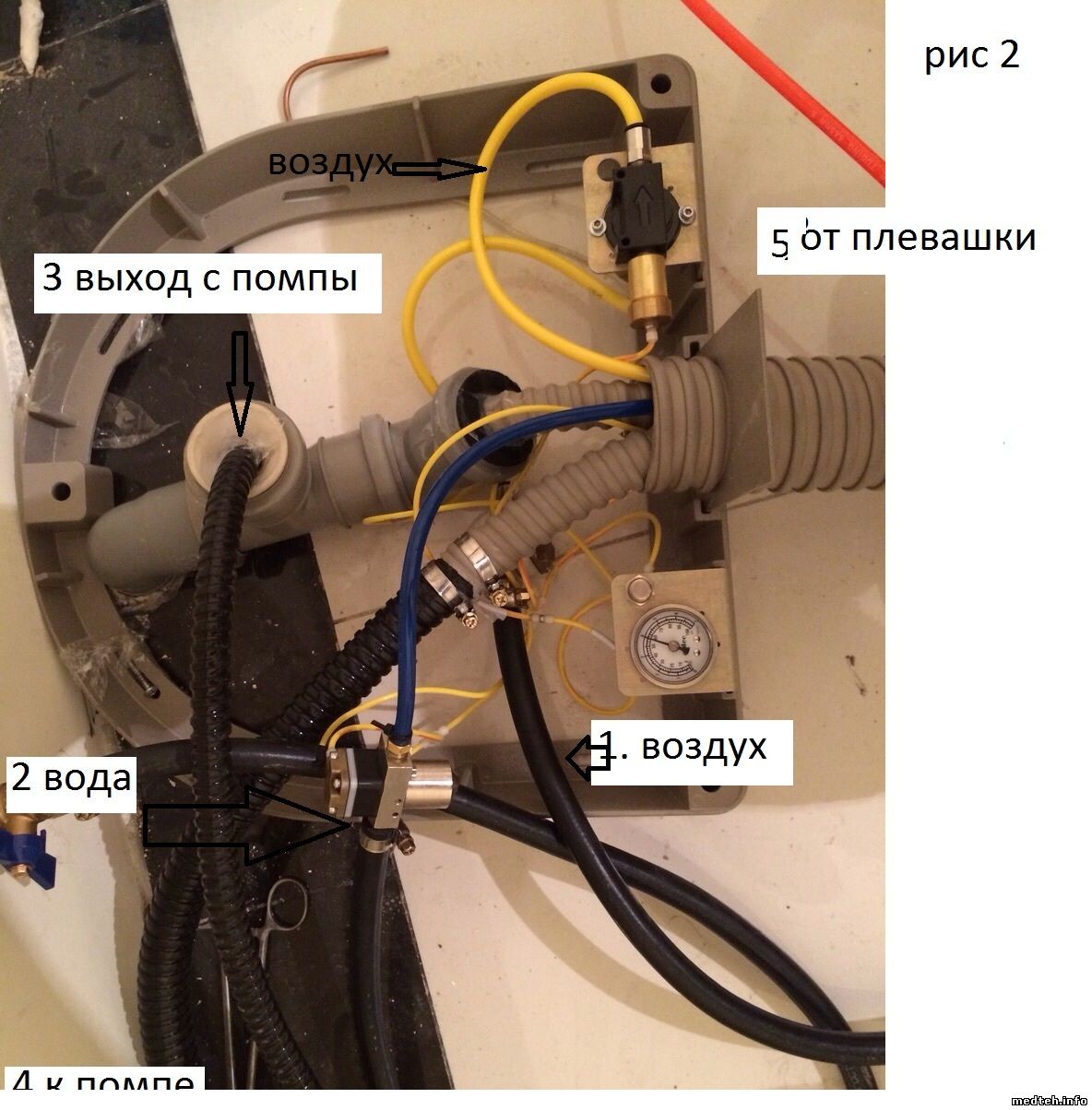

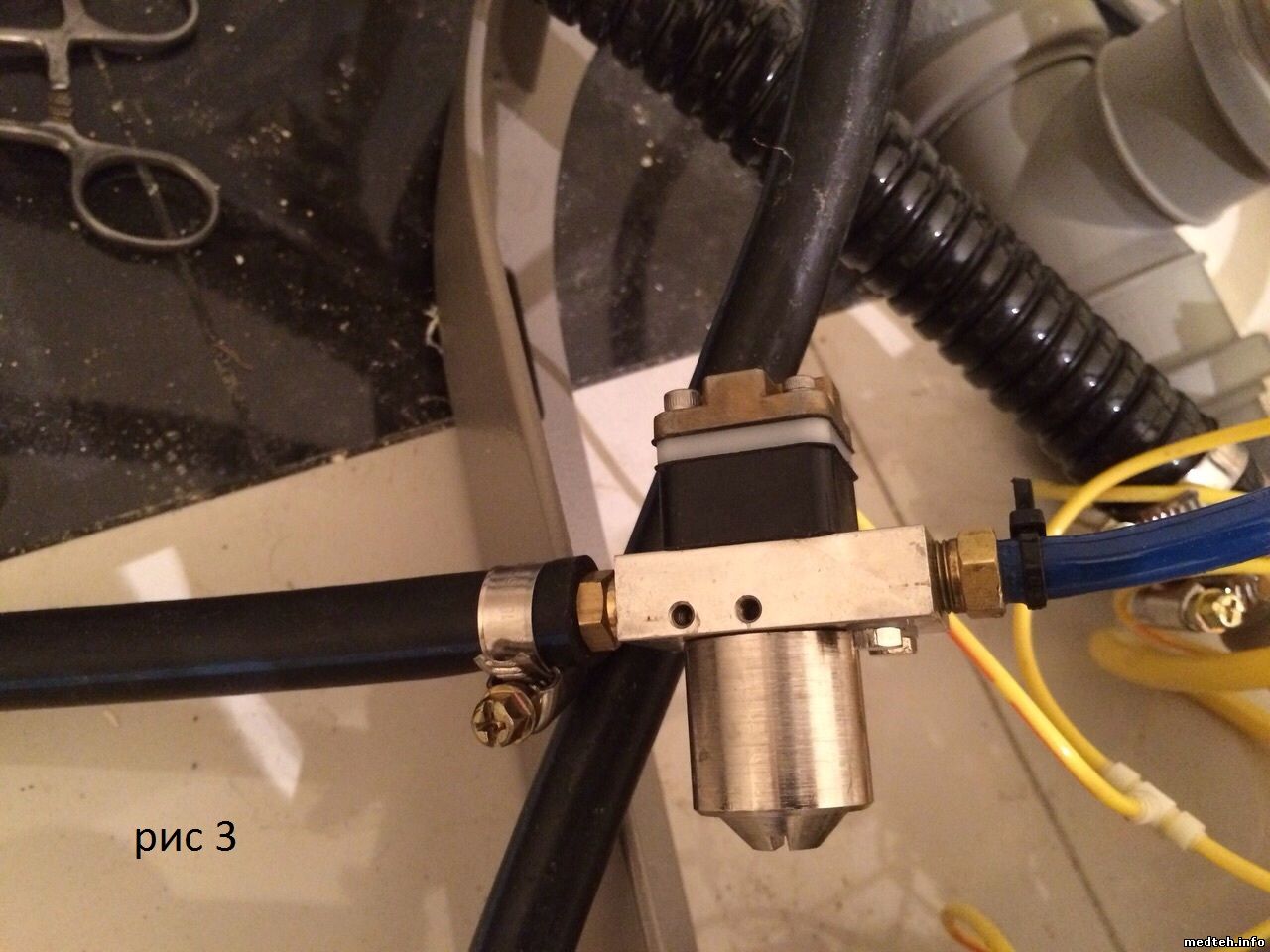

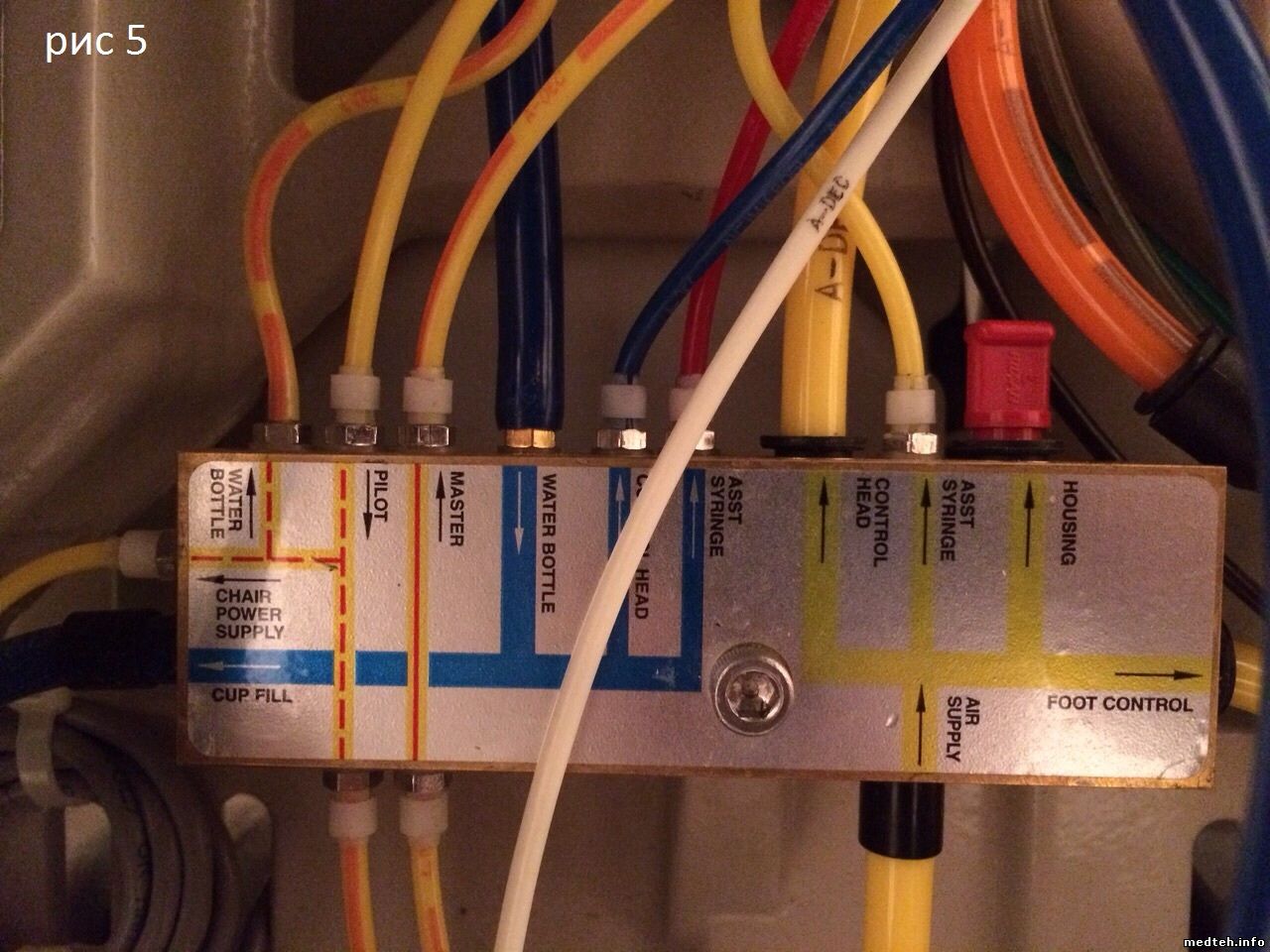

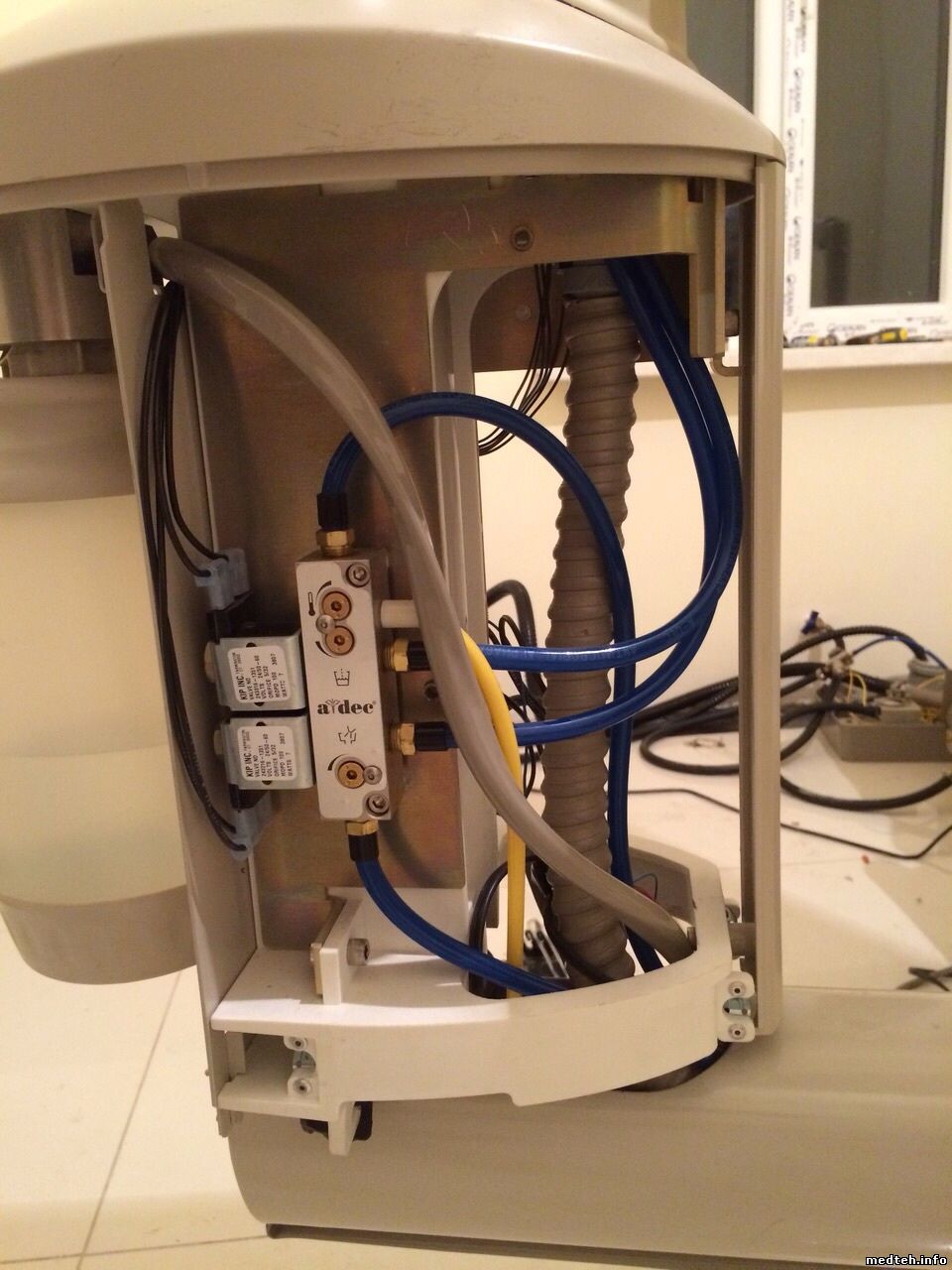

8639012.jpg(200Kb) · 0146387.jpg(262Kb) · 0590957.jpg(254Kb) · 1820156.jpg(298Kb) · 8704675.jpg(268Kb) · 0784395.jpg(340Kb)


Сообщение отредактировал ustar - Четверг, 02.Окт.2014, 23:27

ustarДата: Четверг, 02.Окт.2014, 23:16 | Сообщение # 2
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня

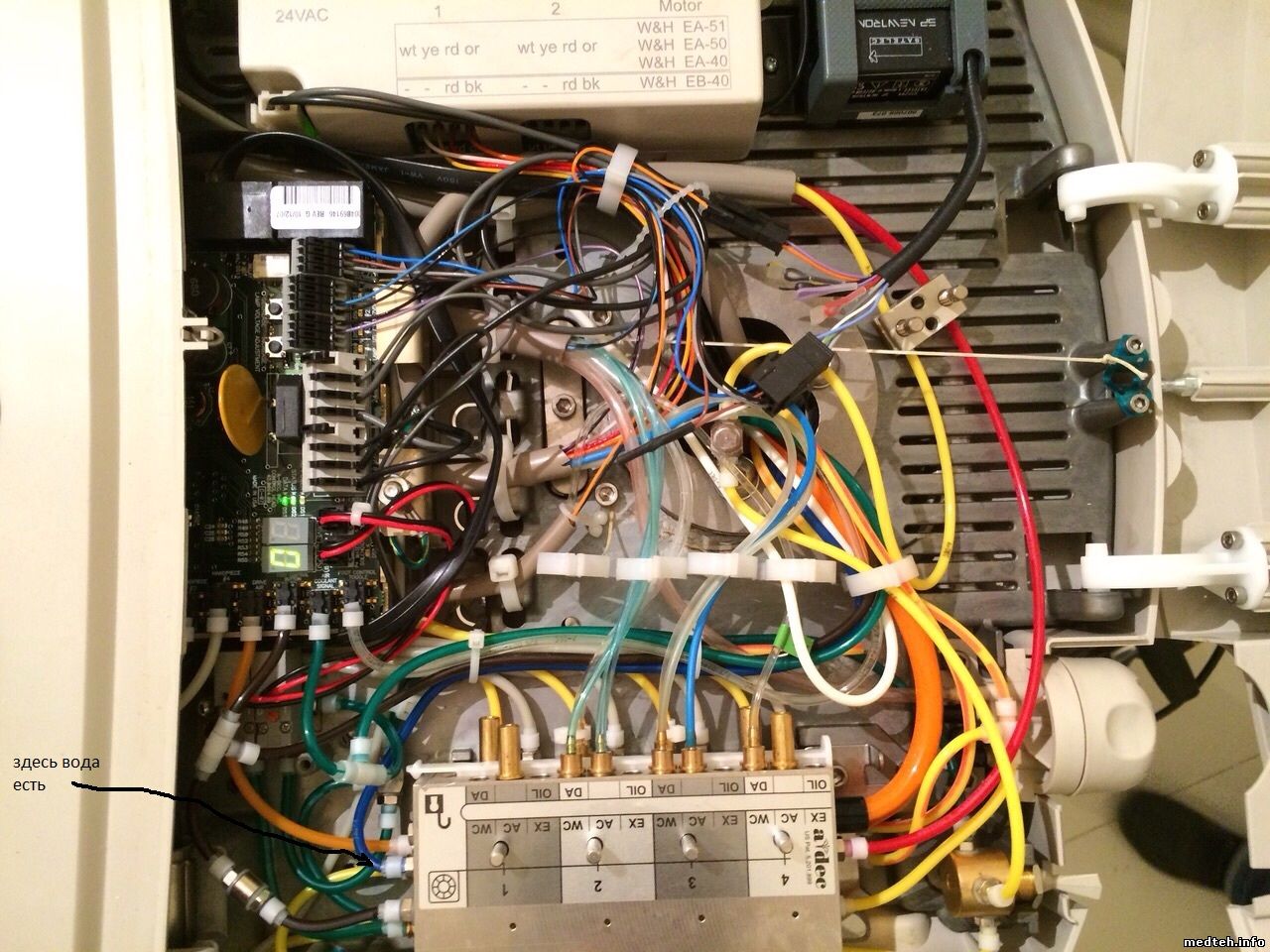

остальные фото
3211901.jpg(337Kb) · 8990795.jpg(312Kb) · 4651708.jpg(404Kb) · 1429450.jpg(357Kb) · 5794582.jpg(318Kb) · 7856507.jpg(327Kb)


Сообщение отредактировал ustar - Четверг, 02.Окт.2014, 23:28

ustarДата: Четверг, 02.Окт.2014, 23:17 | Сообщение # 3
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня

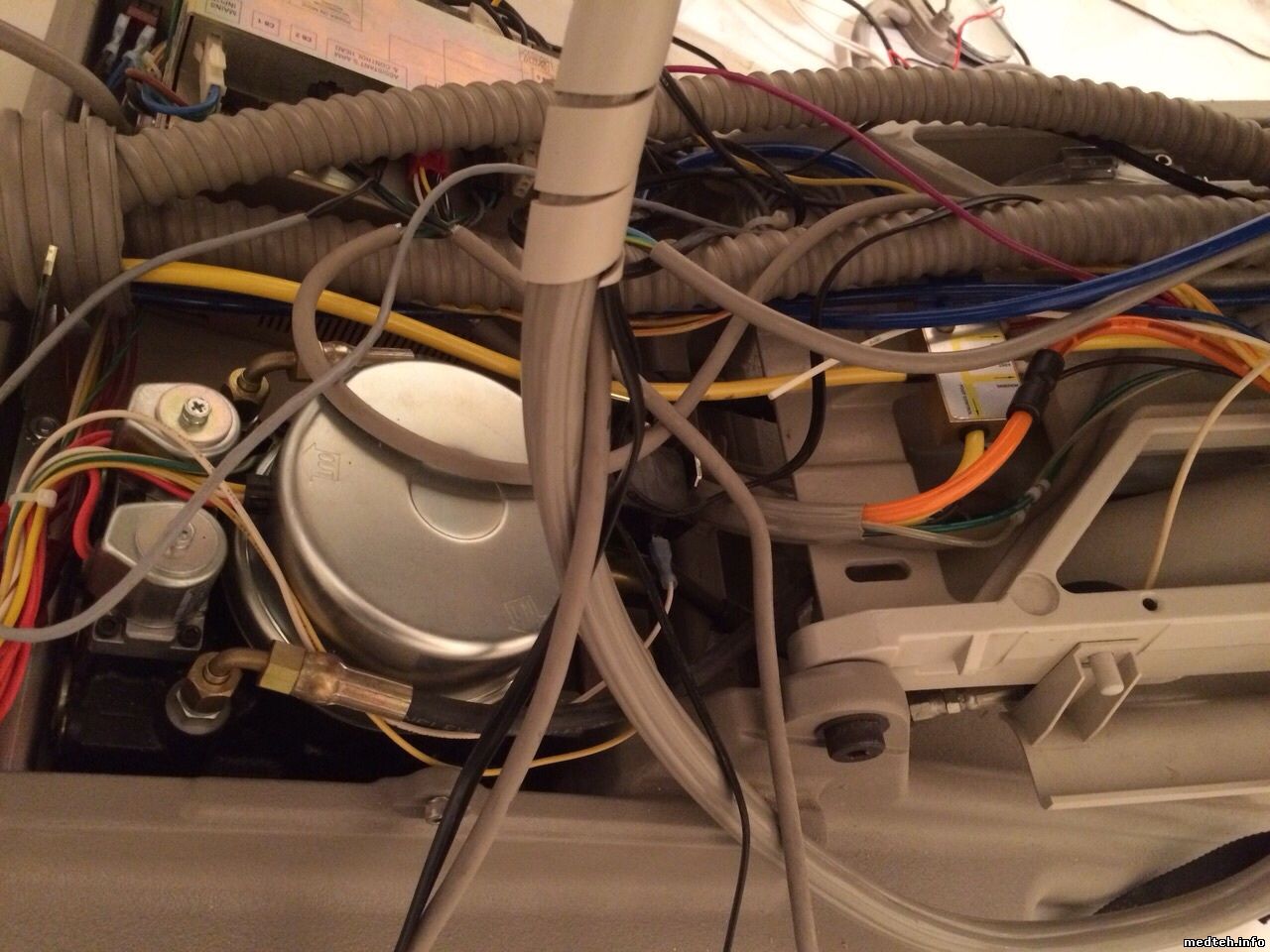

и еще

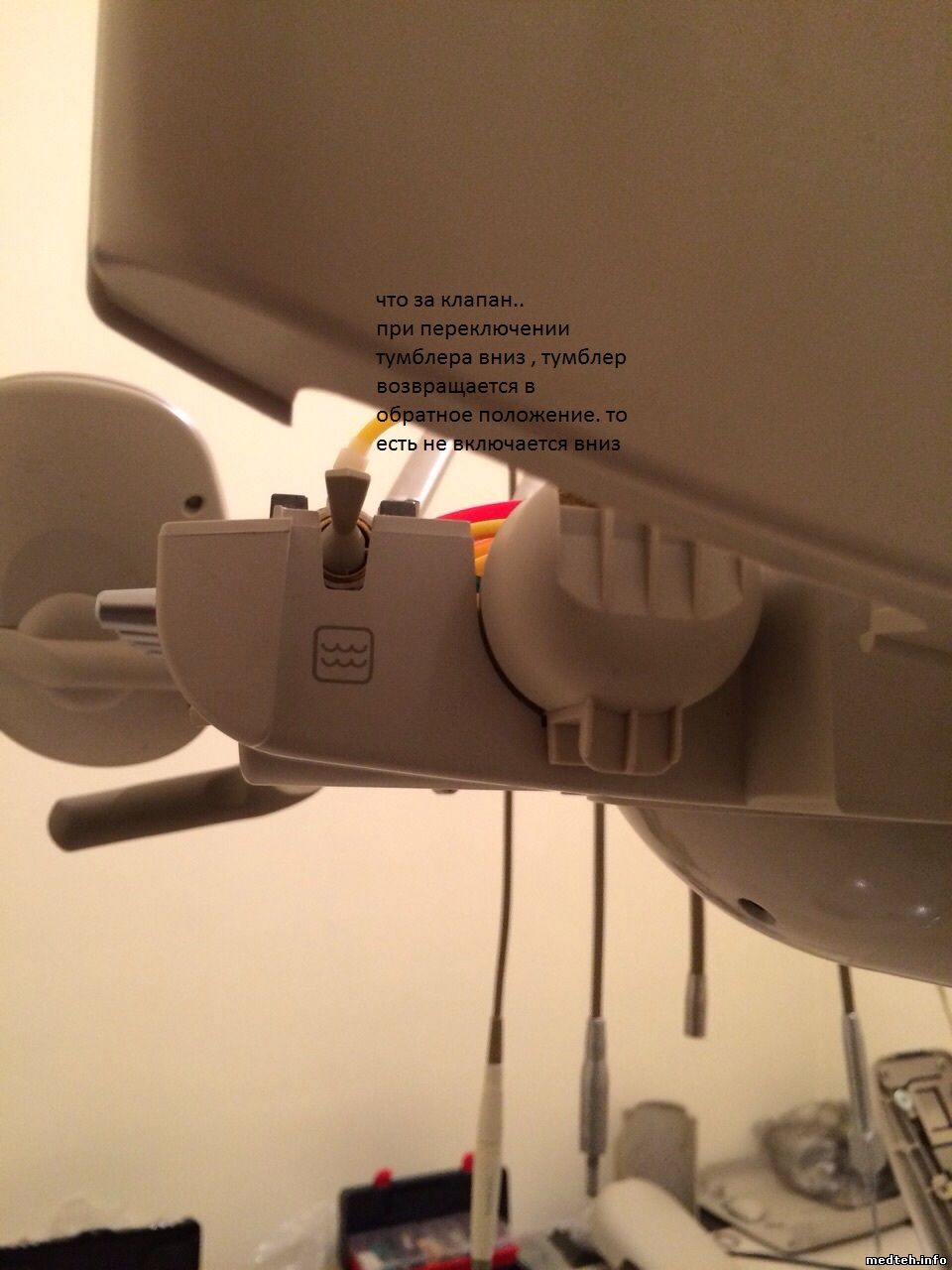

3795506.jpg(293Kb) · 2469139.jpg(215Kb) · 9215538.jpg(327Kb) · 5331155.jpg(285Kb) · 3726027.jpg(202Kb)


Сообщение отредактировал ustar - Четверг, 02.Окт.2014, 23:29

ustarДата: Четверг, 02.Окт.2014, 23:17 | Сообщение # 4
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
для заметки. установка была в другом городе , работала как положено один месяц, после этого демонтирована и перевезена с последующим монтажом

Сообщение отредактировал ustar - Четверг, 02.Окт.2014, 23:31

bigДата: Пятница, 03.Окт.2014, 02:02 | Сообщение # 5
Передовик
У вас сообщений: 1162
инженер
На заявках
Российская Федерация

Москва

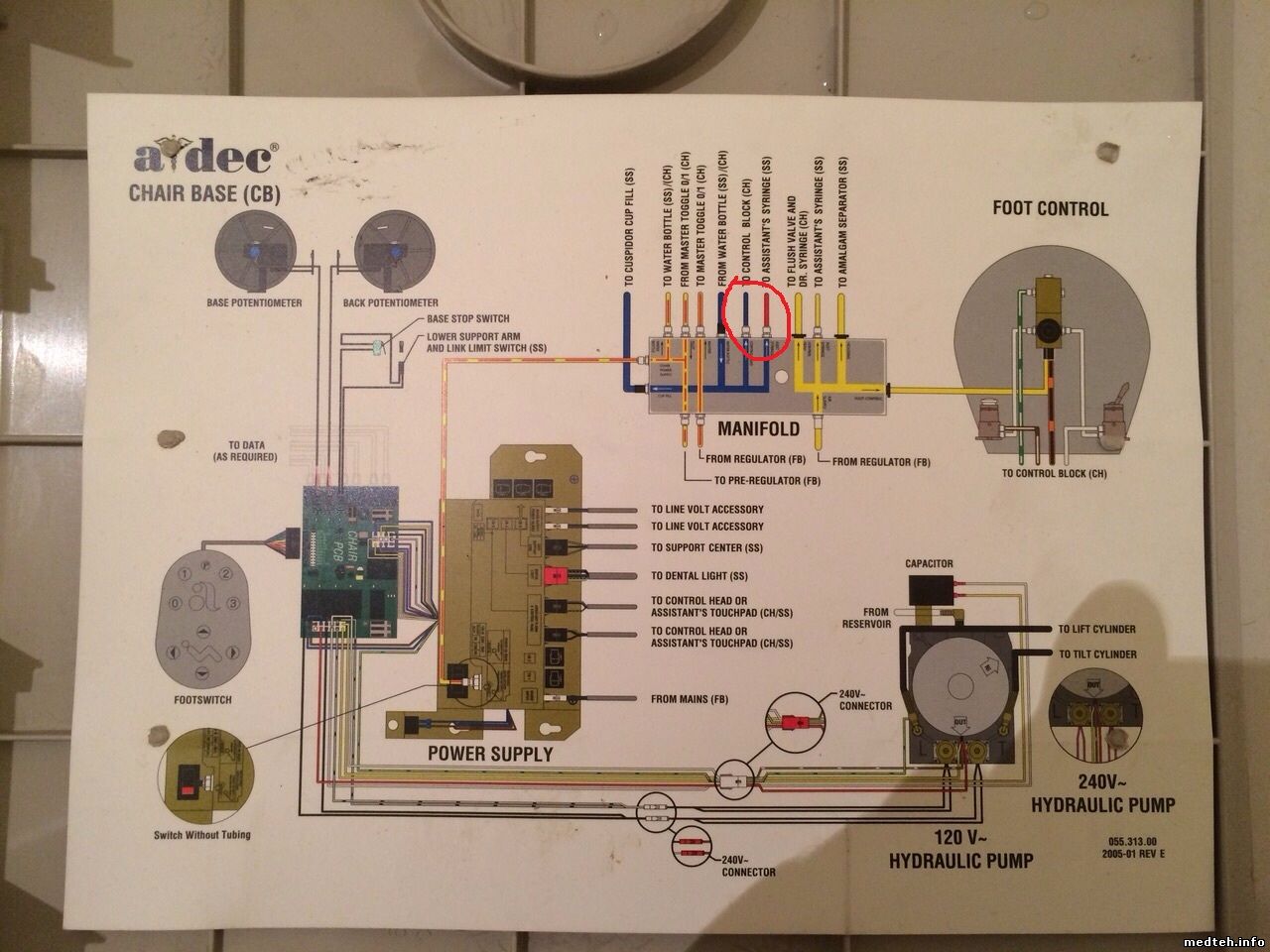

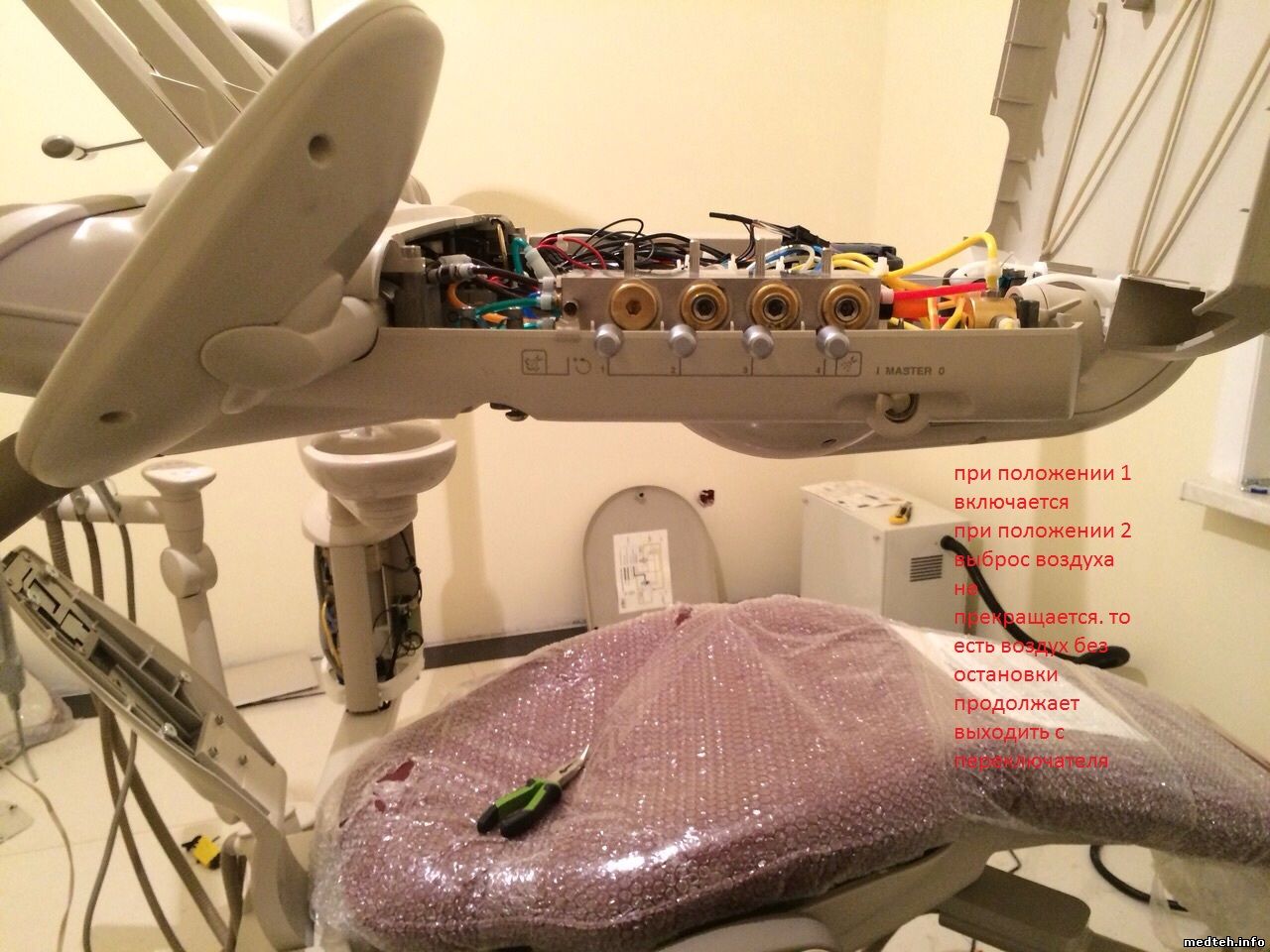

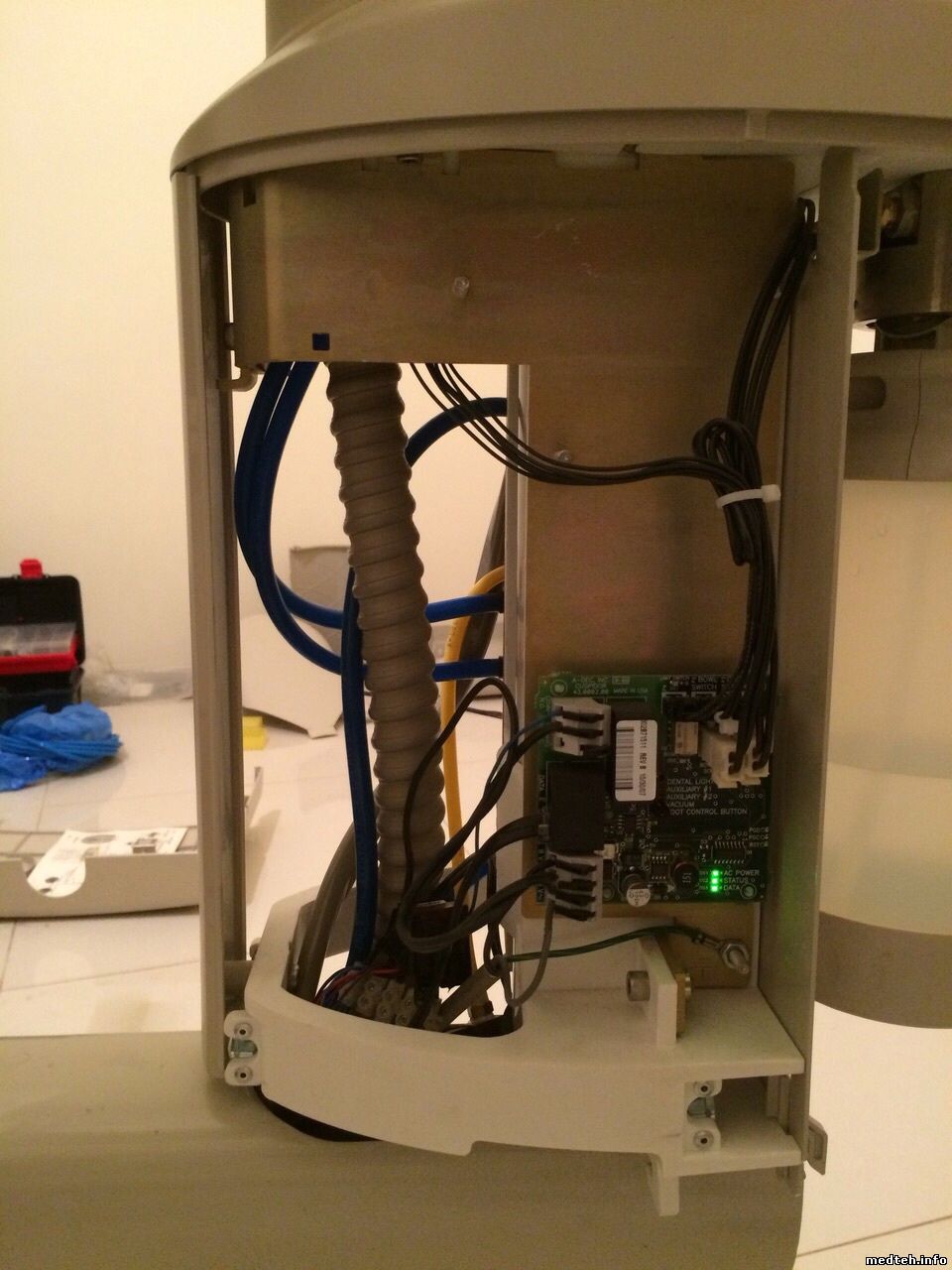

Проверь соединения на первой картинке: возможная причина шипения "master" и отсутствия воды в плевашке.

Тумблер без фиксации - это "flush" ( промывка ). При активации из наконечника, снятого с места, идет вода.

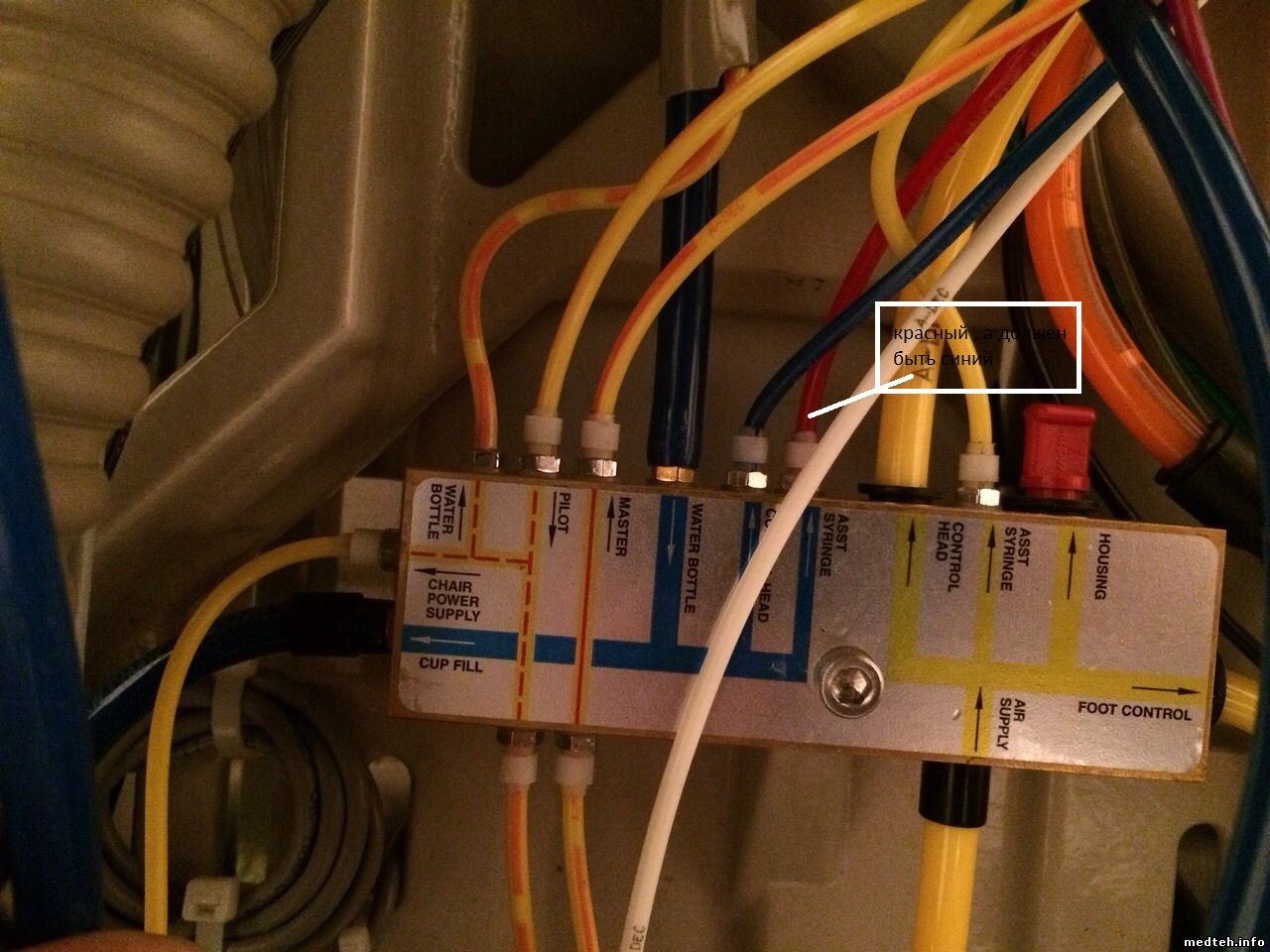

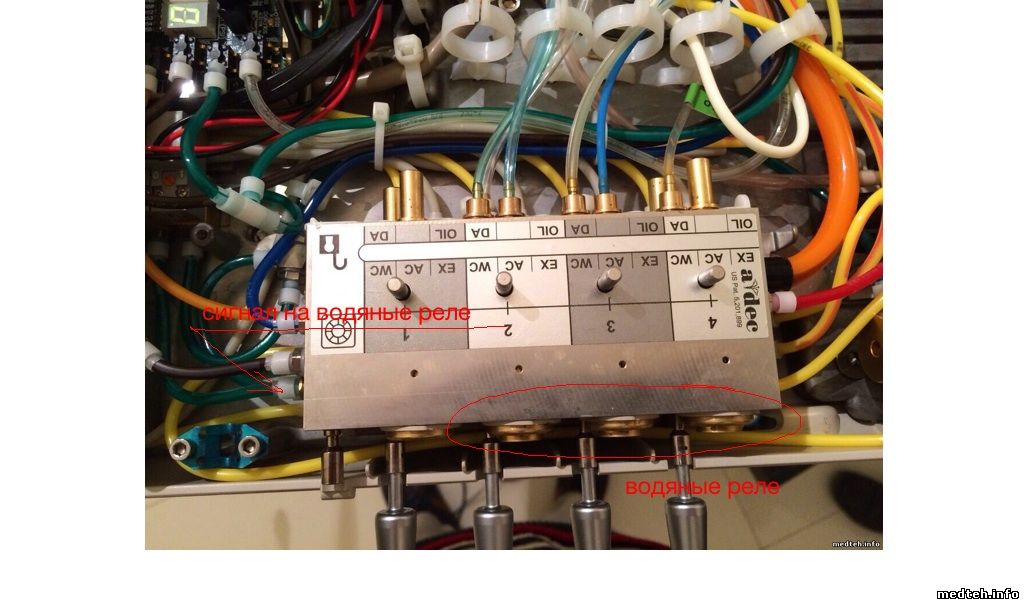

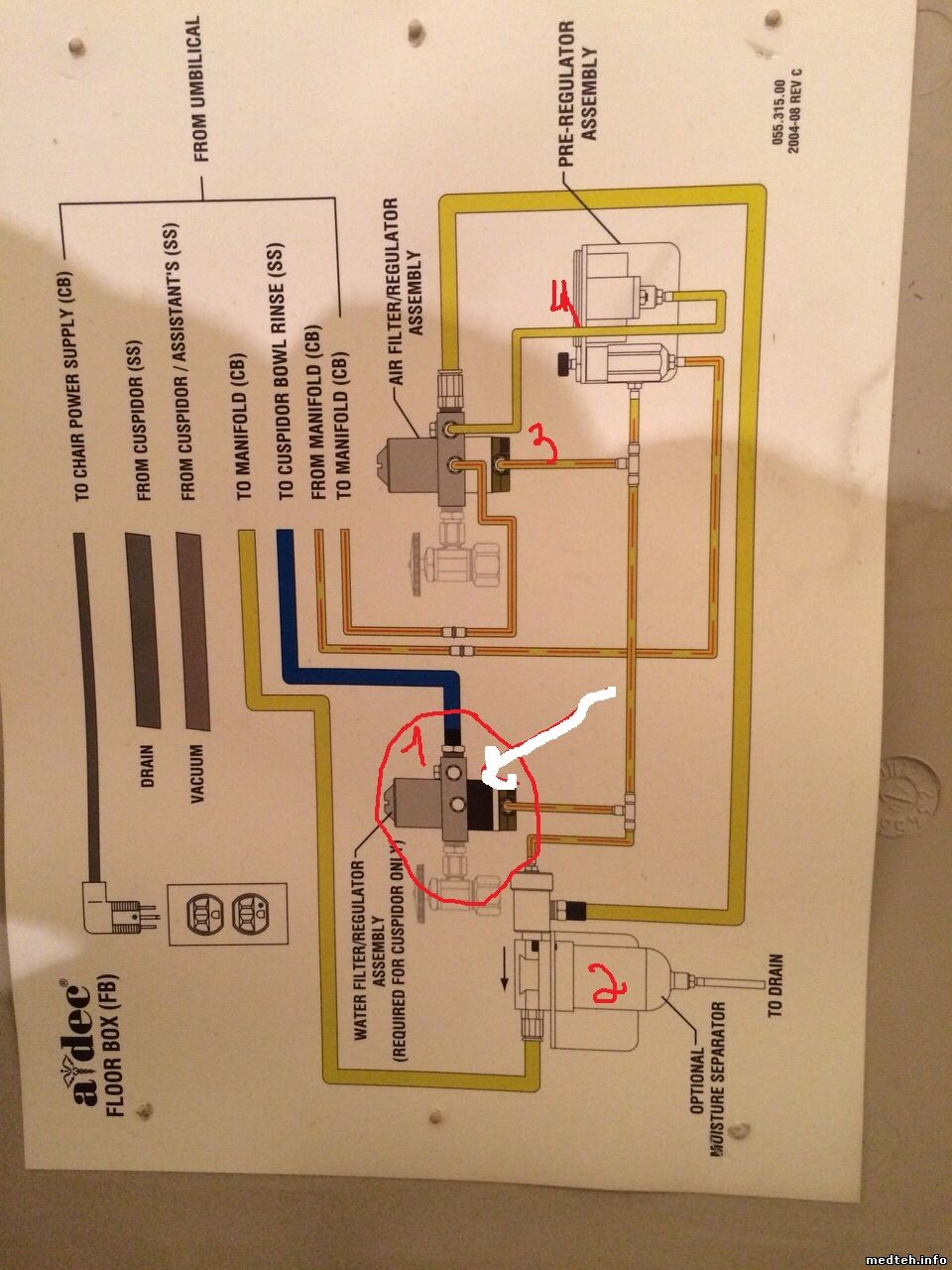

За подачу воды на наконечники отвечают реле ( обозначены на второй картинке ).
Они получают сигнал по зеленой, если не ошибаюсь, трубке.


Пляшите на моей могиле, угощаю !

Nick_OДата: Пятница, 03.Окт.2014, 07:25 | Сообщение # 6
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Российская Федерация

Западная Сибирь
Как написал big, за подачу воды в наконечники отвечает реле, в первую очередь надо проверить ее, есть ли управляющий воздух после реле, до. Вода для споласкования плевательницы используетя сетевая, и если при включении смыва срабатывает клапан, то - проверить сетевую воду на входе, не закручена ли регулировка воды смыва плевательницы.

Nick_OДата: Пятница, 03.Окт.2014, 07:31 | Сообщение # 7
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Российская Федерация

Западная Сибирь
И еще. Если при выключении установки, т.е. положении мастер в 0, а воздух все идет, то надо проверить клапан на входе воздуха в установку, там бывает попадает соринка, соответственно при выключении клапан не может до конца перекрыть воздух на установку.

МастерБакуДата: Пятница, 03.Окт.2014, 08:36 | Сообщение # 8
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
документация в гугле по ссылке a dec 500 service manual или a-dec 500 service guide , очень много
вы рядом с машиной , попробуйте разобраться сами , не копайте , скорее ошибка в монтаже. проверьте установку редуктора воздуха на входе.


Сообщение отредактировал МастерБаку - Пятница, 03.Окт.2014, 08:51

ustarДата: Пятница, 03.Окт.2014, 09:57 | Сообщение # 9
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Цитата Nick_O ()
не закручена ли регулировка воды смыва плевательницы.

не закручена.

Цитата МастерБаку ()
вы рядом с машиной , попробуйте разобраться сами , не копайте , скорее ошибка в монтаже. проверьте установку редуктора воздуха на входе.
в том и дело что ехать надо далеко)))) в след раз буду скажу что там сделал
. поэтому и не хочу пока копаться. раз работал ,думаю дело в монтаже

ustarДата: Пятница, 03.Окт.2014, 10:00 | Сообщение # 10
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Цитата big ()
Проверь соединения на первой картинке: возможная причина шипения "master" и отсутствия воды в плевашке.

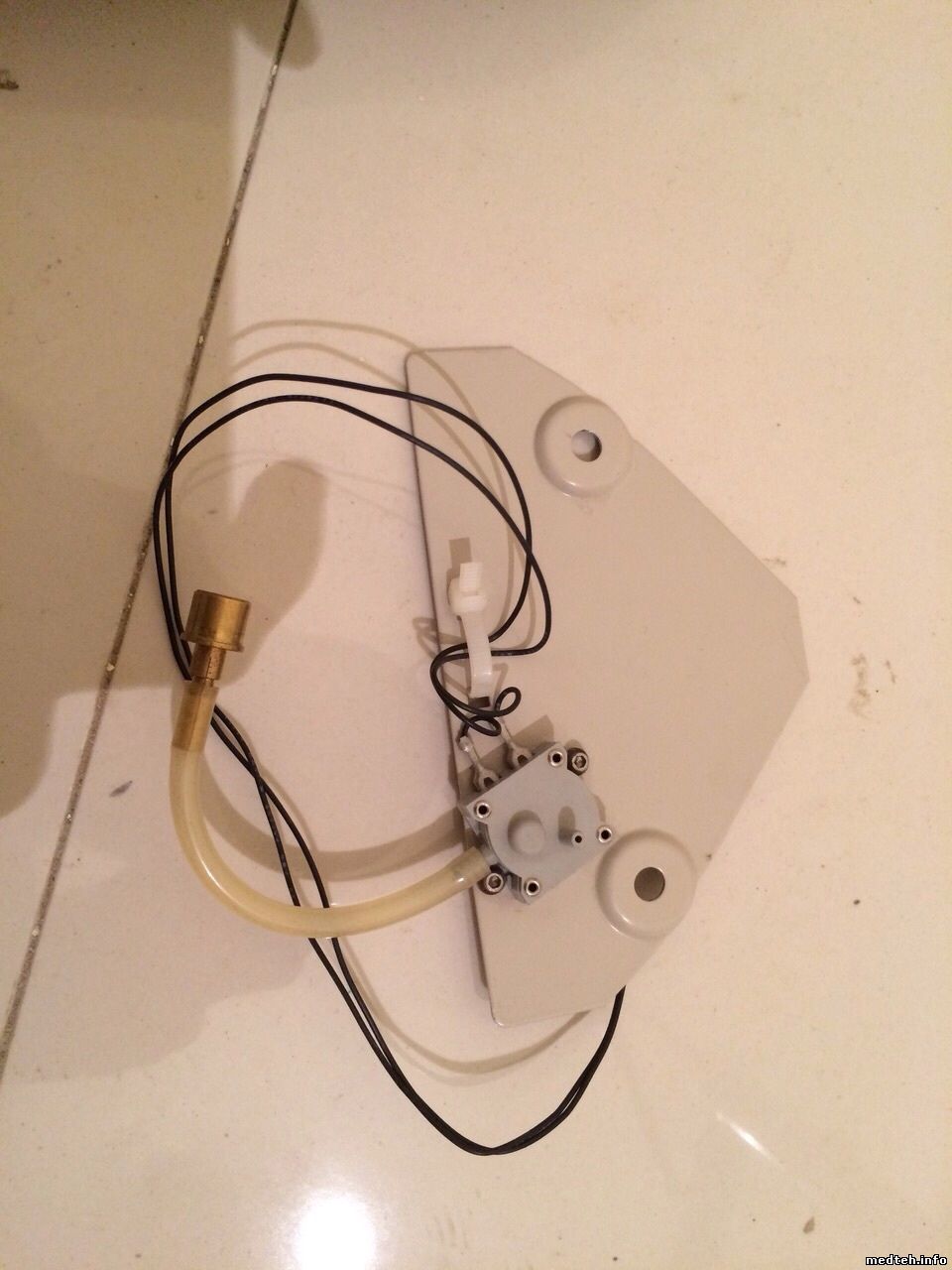

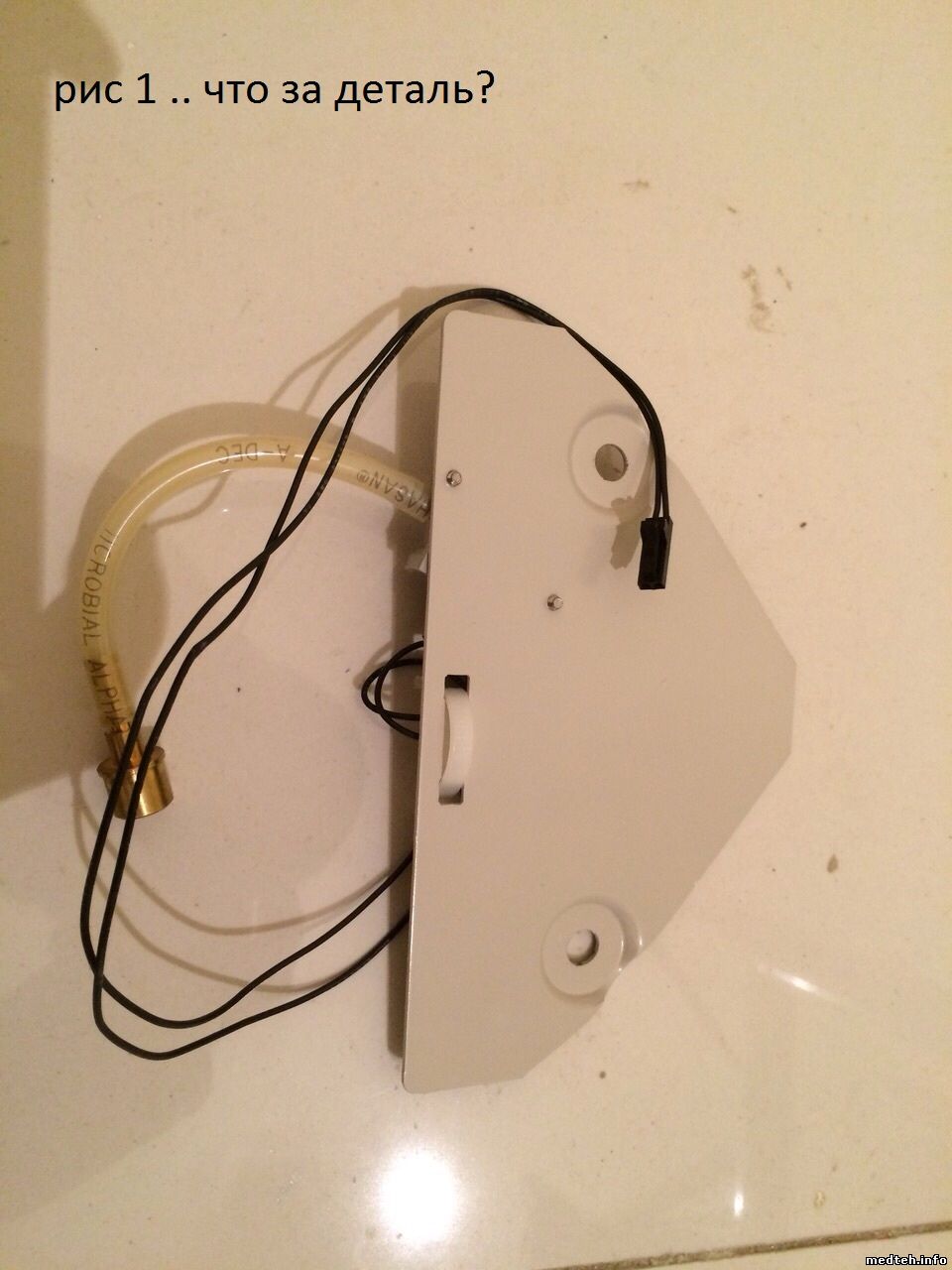

на каком рисунке. извините но я не знаю что эта вообще за деталь..куда соединяется эта деталь

bigДата: Пятница, 03.Окт.2014, 11:51 | Сообщение # 11
Передовик
У вас сообщений: 1162
инженер
На заявках
Российская Федерация

Москва
Цитата ustar ()
на каком рисунке

Я писал "на первой картинке", далее упоминалась вторая картинка.
Прикрепил обе к сообщению...

Цитата ustar ()
куда соединяется эта деталь

Похоже на элемент защиты от защемления при движении кресла вниз: при контакте давление в сосуде ( трубке ) резко повышается, - датчик срабатывает, - кресло останавливается.
Посмотри снизу...


Пляшите на моей могиле, угощаю !

Nick_OДата: Пятница, 03.Окт.2014, 16:40 | Сообщение # 12
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Российская Федерация

Западная Сибирь
Цитата ustar ()
извините но я не знаю что эта вообще за деталь..куда соединяется эта деталь


Да, это элемент защиты. В каком именно месте стояла, даже и не помню, когда монтировали кресла, сразу же убрали. Если установка новая, то в самой установке есть все схемы подключения, все наглядно и понятно, надо все перепроверить. Если нет, то их полно в интернете, на официальном сайте A-Dec, есть даже на русском. Насколько сильно была разобрана установка при переезде? Если блок врача не трогали - то и причина не там, т.е. соединения напольного блока, педали и т.д.

ustarДата: Пятница, 03.Окт.2014, 16:50 | Сообщение # 13
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
блок врача не трогали. я пришел туда только соединить шланги.

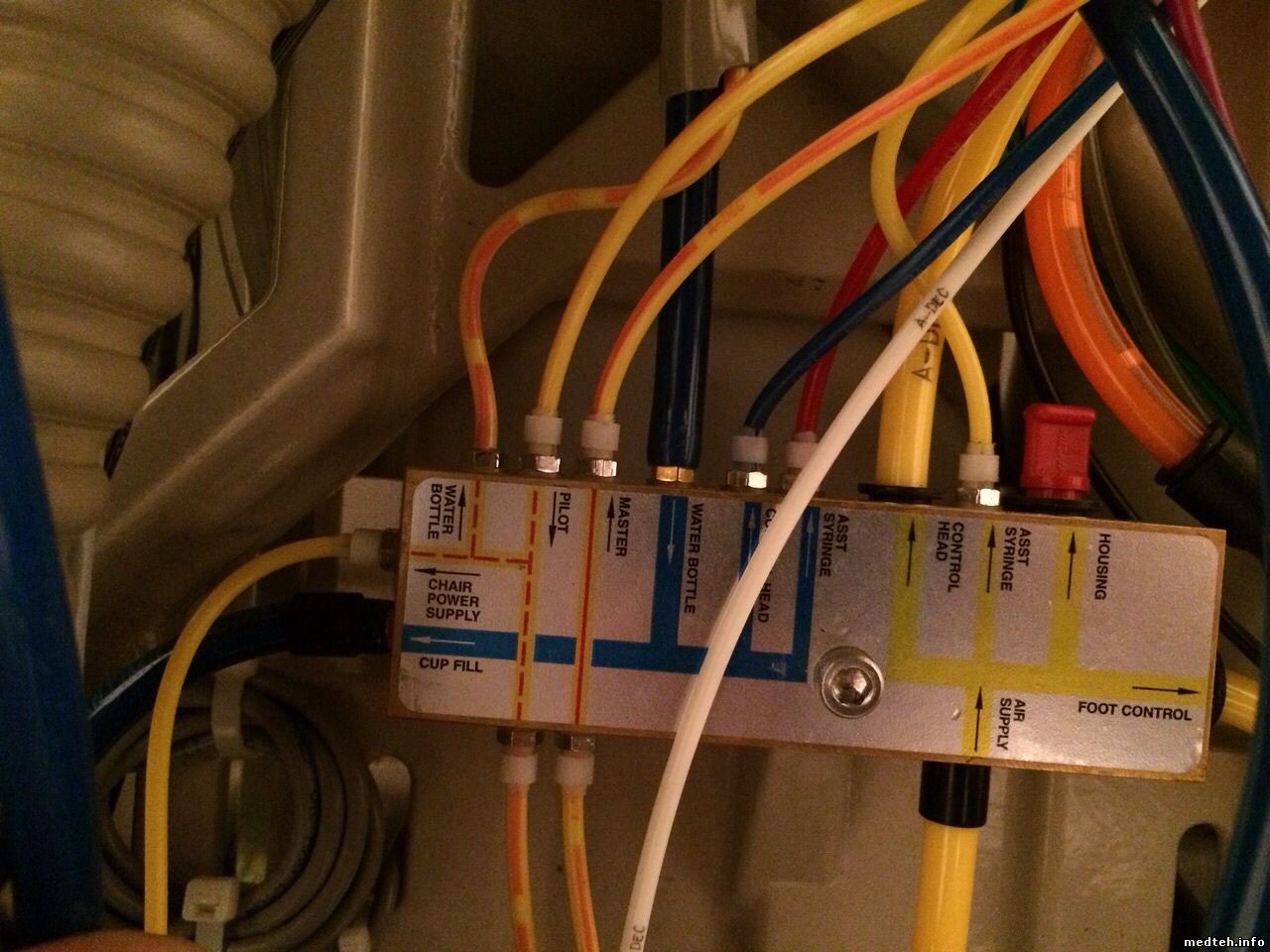

отсоединено было только тут

МастерБакуДата: Пятница, 03.Окт.2014, 20:38 | Сообщение # 14
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
вы доки смотрели ? или ждёте на блюдечке ?

ustarДата: Пятница, 03.Окт.2014, 21:36 | Сообщение # 15
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня

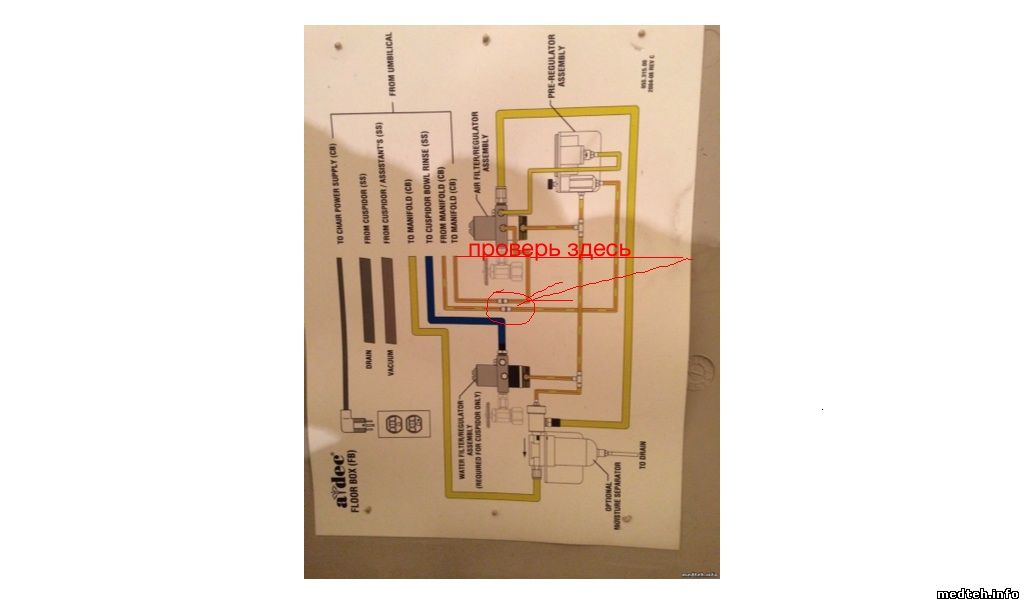

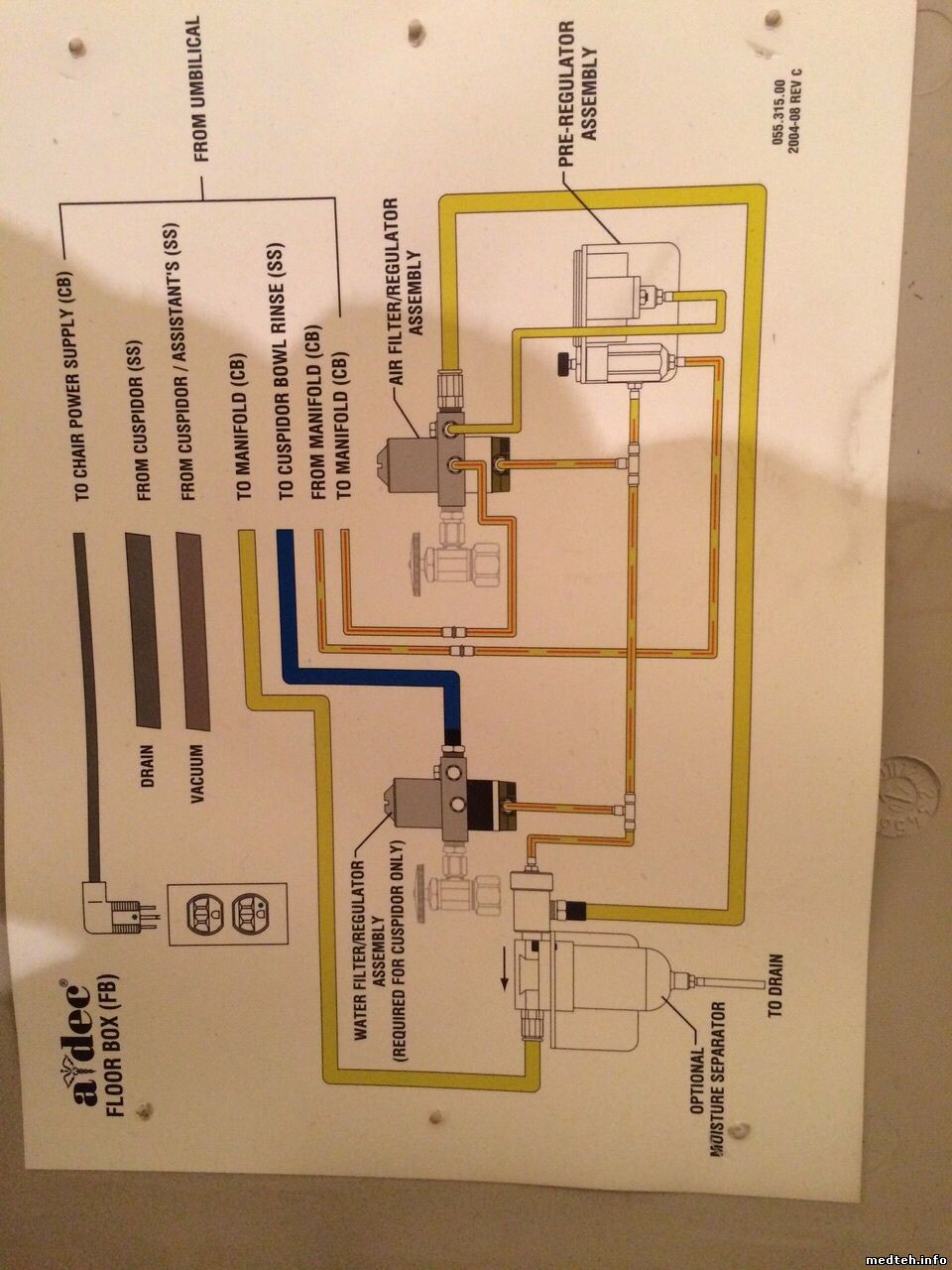

вроде бы нет... вот схема

МастерБакуДата: Пятница, 03.Окт.2014, 21:41 | Сообщение # 16
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
тогда всё верно , остаётся выставить давление и искать по функционированию.

ustarДата: Пятница, 03.Окт.2014, 21:42 | Сообщение # 17
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
да. через пару дней поеду.. на месте выложу,что получится

Сообщение отредактировал ustar - Пятница, 03.Окт.2014, 21:42

МастерБакуДата: Пятница, 03.Окт.2014, 21:51 | Сообщение # 18
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
Цитата ustar ()
не поступает воды на турбинку на угловой мотор и на скайлер
нет пневмо команды на работу с водой.
Цитата ustar ()
вода на раковину не подается , хотя клапан срабатывает
входное давление воды выше нормы , слабый воздух управления - но почему открылся воздух ? а он управляется?

ustarДата: Пятница, 03.Окт.2014, 22:02 | Сообщение # 19
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Цитата МастерБаку ()
слабый воздух управления - но почему открылся воздух ? а он управляется?


как положено остальное все работает. спрей тоже работает. регулируется поток воздуха вот тут

МастерБакуДата: Пятница, 03.Окт.2014, 22:45 | Сообщение # 20
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
давление в инструментах нормальное ? ищите воду в плевашку , там просто . авось причина общая.

ustarДата: Пятница, 03.Окт.2014, 23:50 | Сообщение # 21
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
давление нормальное. но я измерю как буду там. тоже думаю где то я что то пропустил.. но исходя из сообщений сегодня у меня уже сложился порядок действий. спасибо всем

ustarДата: Пятница, 03.Окт.2014, 23:57 | Сообщение # 22
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
вода уже идет на гребенку я проверил. просто не идет подача воды с гребенки... скорее нет подачи управляющего воздуха

bigДата: Суббота, 04.Окт.2014, 00:53 | Сообщение # 23
Передовик
У вас сообщений: 1162
инженер
На заявках
Российская Федерация

Москва
Наличие управляющего воздуха проверяется просто: отсоединить трубочку, указанную на присоединенной картинке, и нажать на педаль.
Второй вариант. Внимательно вглядеться в отверстия рядом с реле выбранного инструмента: мелькает толкатель.


Пляшите на моей могиле, угощаю !

goscha-belДата: Суббота, 04.Окт.2014, 07:58 | Сообщение # 24
Медтехник
У вас сообщений: 1659
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата Nick_O ()
бывает попадает соринка, соответственно при выключении клапан не может до конца перекрыть воздух на установку

Или трубки перепутаны. blush

ustarДата: Вторник, 14.Окт.2014, 22:32 | Сообщение # 25
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Цитата Nick_O ()
И еще. Если при выключении установки, т.е. положении мастер в 0, а воздух все идет, то надо проверить клапан на входе воздуха в установку, там бывает попадает соринка, соответственно при выключении клапан не может до конца перекрыть воздух на установку.

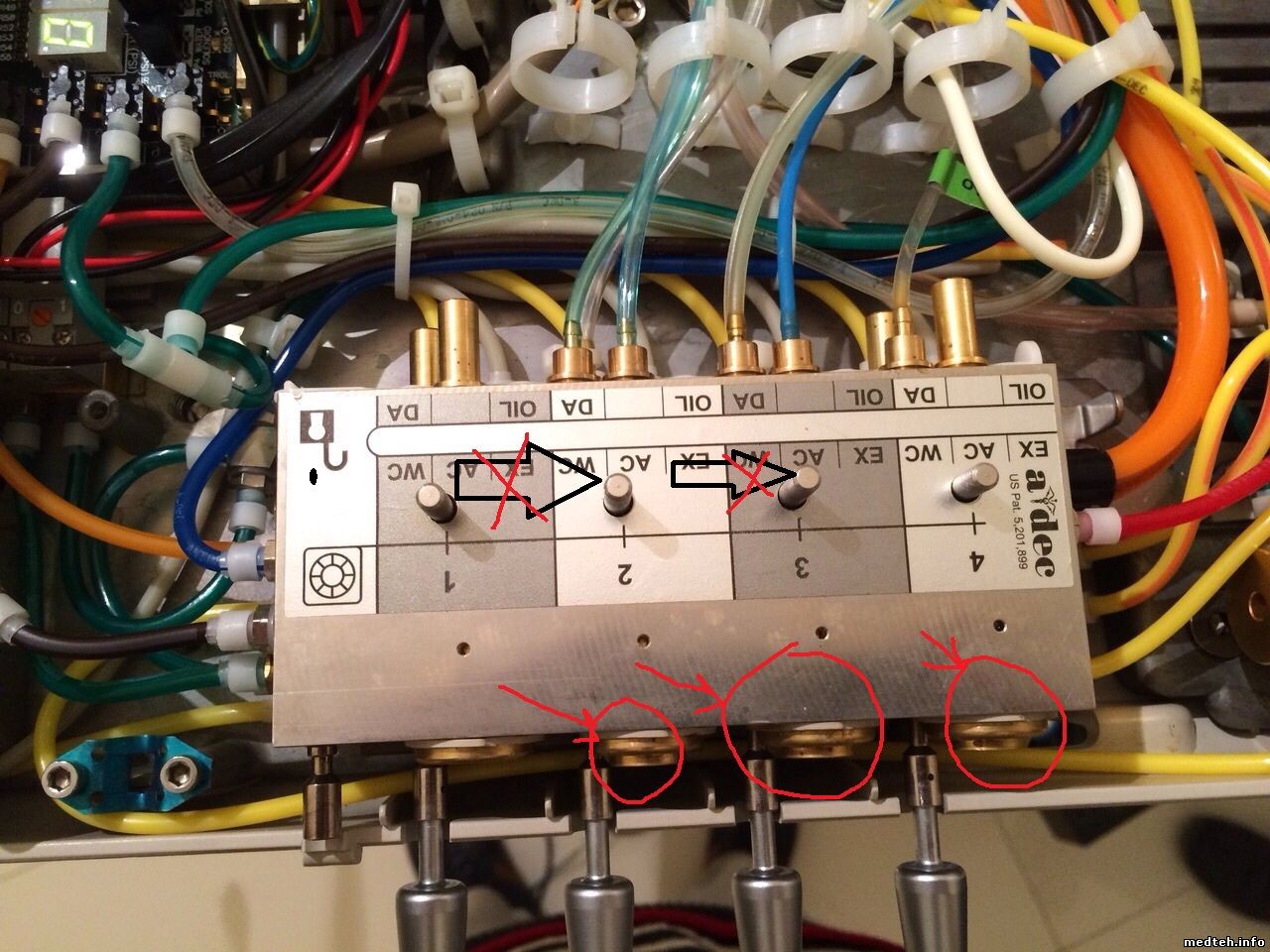

вот тут???на фото позиция 3 или 4

Nick_OДата: Среда, 15.Окт.2014, 15:16 | Сообщение # 26
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Российская Федерация

Западная Сибирь
Цитата ustar ()
вот тут???на фото позиция 3 или 4


Позиция 3. При выключении установки клапан 3 должен закрыть подачу воздуха в установку.

ustarДата: Суббота, 18.Окт.2014, 00:04 | Сообщение # 27
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
оказалось клапана засорились накипью . и еще воздух пропускал с блока, не услышал пока не закрыл воздушные шланги при активном положении рукава. вот тут пропускали и внутри засорились.


Сообщение отредактировал ustar - Суббота, 18.Окт.2014, 00:05

ustarДата: Суббота, 18.Окт.2014, 00:39 | Сообщение # 28
Завсегдатай
У вас сообщений: 282
Радиоинженер, ремонт медтехники
На заявках
Российская Федерация

деревня
Цитата Nick_O ()
позиция 3. При выключении установки клапан 3 должен закрыть подачу воздуха в установку.


клапан воды на входе тоже не работал, и поэтому не шла вода на раковину. управляющий воздух не мог толкать пружину. в общем в следствии продолжительного отсутствия работы на кресле, все привело к залипанию всех водянных реле и клапанов

Volkov_MaksimДата: Вторник, 27.Сен.2016, 12:31 | Сообщение # 29
Стажер
У вас сообщений: 30
Участник
На заявках
Российская Федерация

Новосибирск
Что то не нашел в сервисе,какое давление должно быть на входе.На турбинке появляется капля воды и за час накапывает ложку.
Что за регулятор на входе бутыли с водой?

МастерБакуДата: Вторник, 27.Сен.2016, 16:27 | Сообщение # 30
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
Цитата Volkov_Maksim ()
какое давление должно быть на входе
на входе чего ? в машину - 5-8атм. после редуктора столько чтобы обеспечить норм работу наконечников + 10% - это зависит от того как вы машину собрали.
Цитата Volkov_Maksim ()
регулятор на входе бутыли с водой?
входит воздух , выходит вода .- регулятор давления воздуха - до 2х атм.

Volkov_MaksimДата: Среда, 28.Сен.2016, 04:20 | Сообщение # 31
Стажер
У вас сообщений: 30
Участник
На заявках
Российская Федерация

Новосибирск
Нашел.На входном редукторе-80 PCI.В сервисе пишут,на бутылке нет регулировки.Хотя она там есть и на глаз не отрегулировать.

МастерБакуДата: Среда, 28.Сен.2016, 23:04 | Сообщение # 32
У вас сообщений: 9415
инженер
На заявках
Азербайджан

Баку
Цитата Volkov_Maksim ()
На входном редукторе
на где ?
на входе , на выходе ?

Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » сборка A-dec 500 ([ok]вода не подается)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Насос шприцевой B ...[Швейк (27.Май.2017)]
2. програф -4000[petroveech (27.Май.2017)]
3. Sonoace x8[nevladimir2 (27.Май.2017)]
4. Компрессор Ekom[Николай0703 (27.Май.2017)]
5. Анализатор Сапфир 400[doctor_farsh (27.Май.2017)]
6. Дипломат, Смайл, Эком...[МастерБаку (26.Май.2017)]
7. agfa drystar5302[Karhoradon (26.Май.2017)]
8. ELMI Sky Line Shaker ...[Швейк (26.Май.2017)]
9. Инкубатор Drager cale...[SeniorJunior (26.Май.2017)]
1. Newport e150 service ...[24.Май.2017]
2. DGM-130 документация[22.Май.2017]
3. HITACHI HI VISION Avi...[11.Май.2017]
4. Схемы компании Альтон...[07.Май.2017]
5. Руководство ЭК12Т Аль...[06.Май.2017]
6. BTS-330 BioSystems Ан...[05.Май.2017]
7. Service manual for At...[02.Май.2017]
8. ИФА-анализатор Tritur...[26.Апр.2017]
9. ABX Pentra 60[20.Апр.2017]
10. vcr43[10.Апр.2017]
1. Ltabakar[26.Май.2017]
2. diegomar2004[26.Май.2017]
3. aktau_serega[26.Май.2017]
4. aksultanr[26.Май.2017]
5. Николай0703[26.Май.2017]
6. naur[26.Май.2017]
7. Omez[26.Май.2017]
8. Oksana25[26.Май.2017]
9. Test58[26.Май.2017]
10. kochkastas[26.Май.2017]
МастерБаку[375]
Serg74[141]
Dimitrius[122]
генаf[109]
РОМУЛ[87]
Yulana34[86]
madmac[83]
big[82]
naves[79]
rozzi70[68]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
