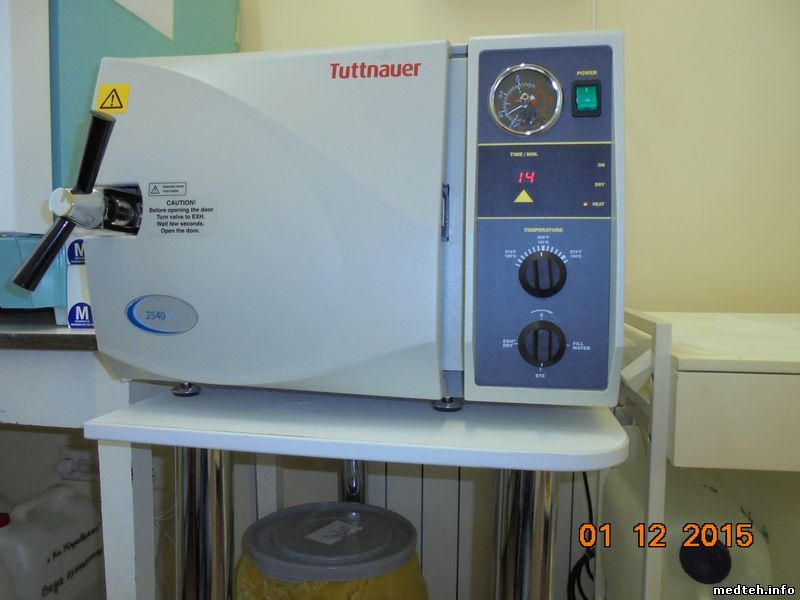

Паровой стерилизатор TUTTNAUER 2540ML
yblod5Дата: Воскресенье, 06.Дек.2015, 09:08 | Сообщение # 1
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток

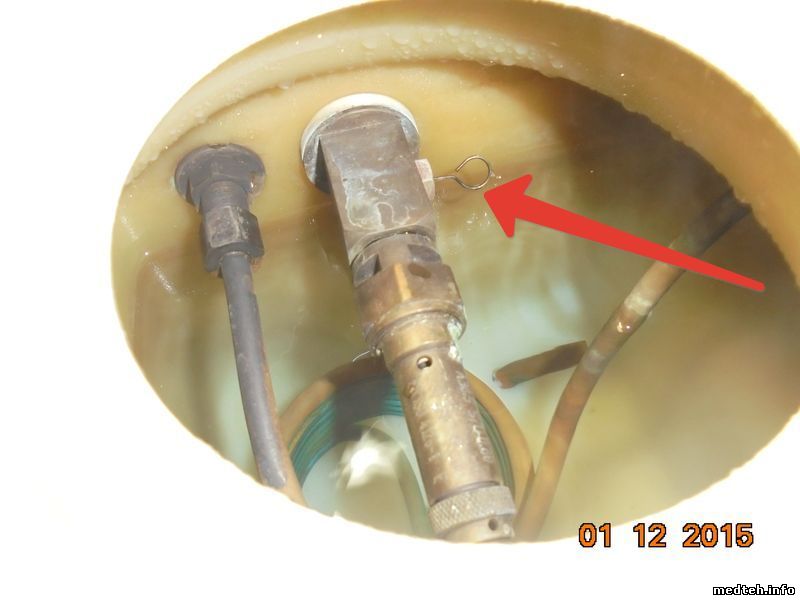

Перед предохранительным клапаном в бачке с дист. водой расположен жиклёр, предназначение которого не совсем мне понятно. Во время работы на 20 минутном цикле, через него травит пар, следствие-успевает выкипать вся набраная в камеру вода , срабатывает тепловуха и "поджариваются" мед изделия. Менять или чинить(как)?

титовДата: Воскресенье, 06.Дек.2015, 18:42 | Сообщение # 2
Завсегдатай
У вас сообщений: 182
инженер по МО
На заявках
Российская Федерация

Санкт-Петербург
Это калиброванный жиклер.
Трогать его не надо.
Цитата yblod5 ()
через него травит пар
Так и должно быть.

титовДата: Воскресенье, 06.Дек.2015, 18:43 | Сообщение # 3
Завсегдатай
У вас сообщений: 182
инженер по МО
На заявках
Российская Федерация

Санкт-Петербург
На форуме уже обсуждался этот вопрос.

yblod5Дата: Понедельник, 07.Дек.2015, 02:54 | Сообщение # 4
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата титов ()
На форуме уже обсуждался этот вопрос.

Посмотрел, разумею отверстие со временем увеличилось, чистящая проволочка(с колечком) свободно болтается, вода выкипает и с паром стравливается до окончания цикла. Значится можно подобрать из нержавейки чуть большим диаметром. Или чревато?

титовДата: Понедельник, 07.Дек.2015, 09:59 | Сообщение # 5
Завсегдатай
У вас сообщений: 182
инженер по МО
На заявках
Российская Федерация

Санкт-Петербург
Это даже очень черевато. Сколько лет автоклаву? У мня автоклаву 7 лет менял многое, но жиклер ни разу. Смотри нагрев отключается или нет, далее работу таймера.

yblod5Дата: Понедельник, 07.Дек.2015, 10:43 | Сообщение # 6
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Нагрев отключается когда давление в камере достигает 1,2 Бар( до красной стрелки), и периодически включается когда давление чуть падает. Всё правильно, но когда выкипит вода , давление падает намного и не повышается, вновь включается нагрев и "жарит" до срабатывания тепловухи. Таймер не врёт. На картинке (см. выше)прошло 6 мин. времени стерилизации(режим 1,2Бар, 121градус, 20 мин.). Давление упало(белая стрелка), горит лампа "HEAT", ещё пару мин. и сработает тепловуха -всё отключится. Стерилизатору 5 лет. Похоже ещё не работает регулятор температуры(механический как на бытовой эл.плите).

титовДата: Понедельник, 07.Дек.2015, 12:52 | Сообщение # 7
Завсегдатай
У вас сообщений: 182
инженер по МО
На заявках
Российская Федерация

Санкт-Петербург
Если проволочка в жиклере сильно болтается, то надо менять жиклер. Проверь на всякий случай все тены. При выходе из строя одного или двух, происходит неконтролируемый нагрев. Автоклав вроде бы стоит правильно, Проверь уровень наполнения камеры. Должно наполняться по риску у двери.

МастерБакуДата: Понедельник, 07.Дек.2015, 14:27 | Сообщение # 8
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
титов, а зачем там , и в других подобное , жиклёр ? разве он не остановит нагрев по давлению или температуре ? может для компенсации инертности нагрева камеры ?

yblod5Дата: Суббота, 28.Май.2016, 03:46 | Сообщение # 9
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток

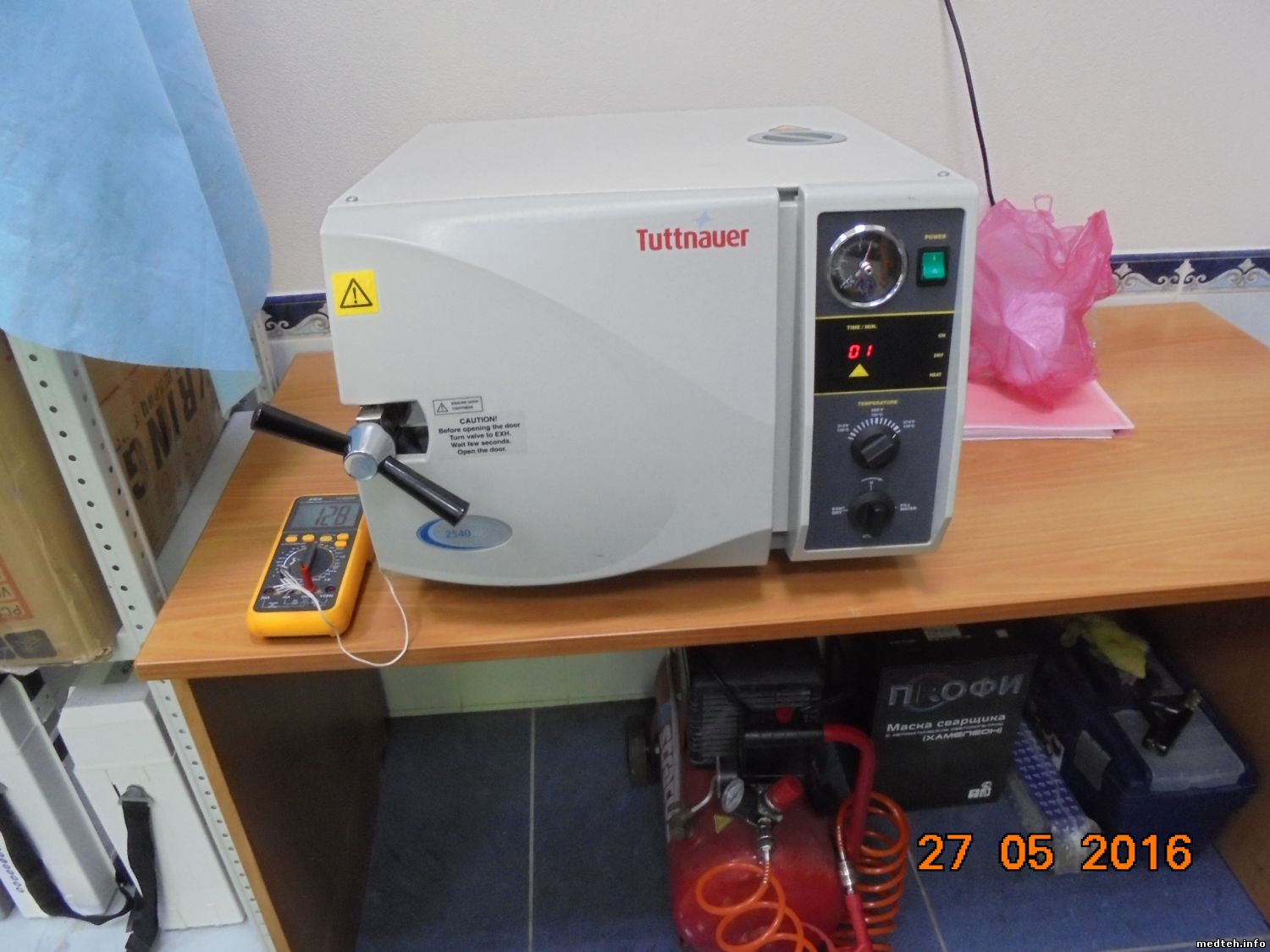

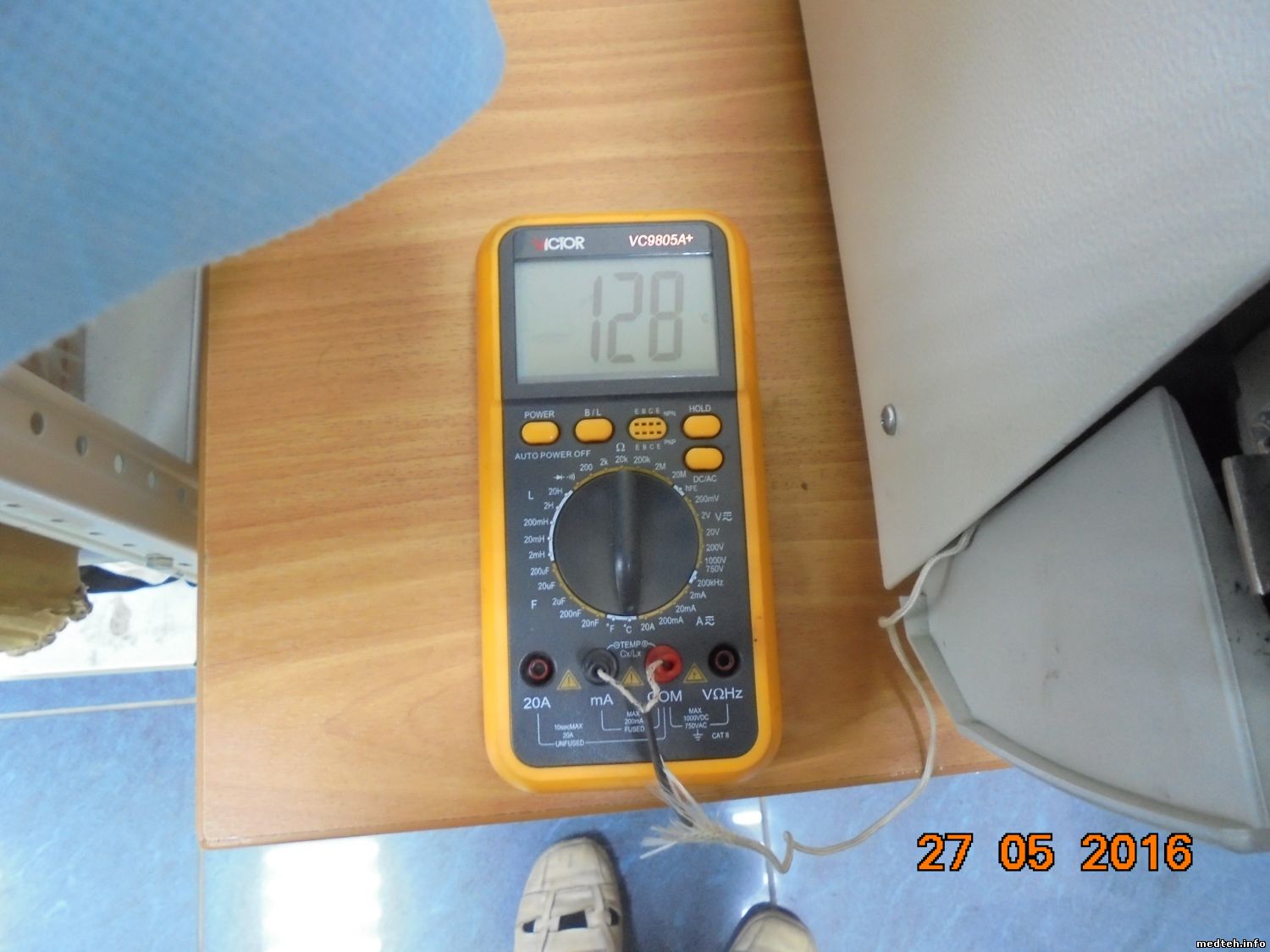

Поменял на новые жиклёр, многофункциональный клапан (тот поворотный вентиль, который заполняет камеру водой) и на всякий случай предохранительный клапан. Поверил манометр. Вроде всё работает но контрольные тесты не проходят. Температура насыщенного пара в камере не соответствует давлению на манометре. Термопара калибрована, манометр не врёт, перепроверено путём сравнивания с ртутным термометром и аналогичным точным манометром. Контрольные тесты правильные, перепроверено. Фото: идет цикл 134С, на манометре 2,4 Бар а в камере 128С, а должно быть уже судя по таблице более 135С.
Явно нарушаются законы термодинамики. Глянул в инете и совсем затупил. Да вот сами сравните чему верить?

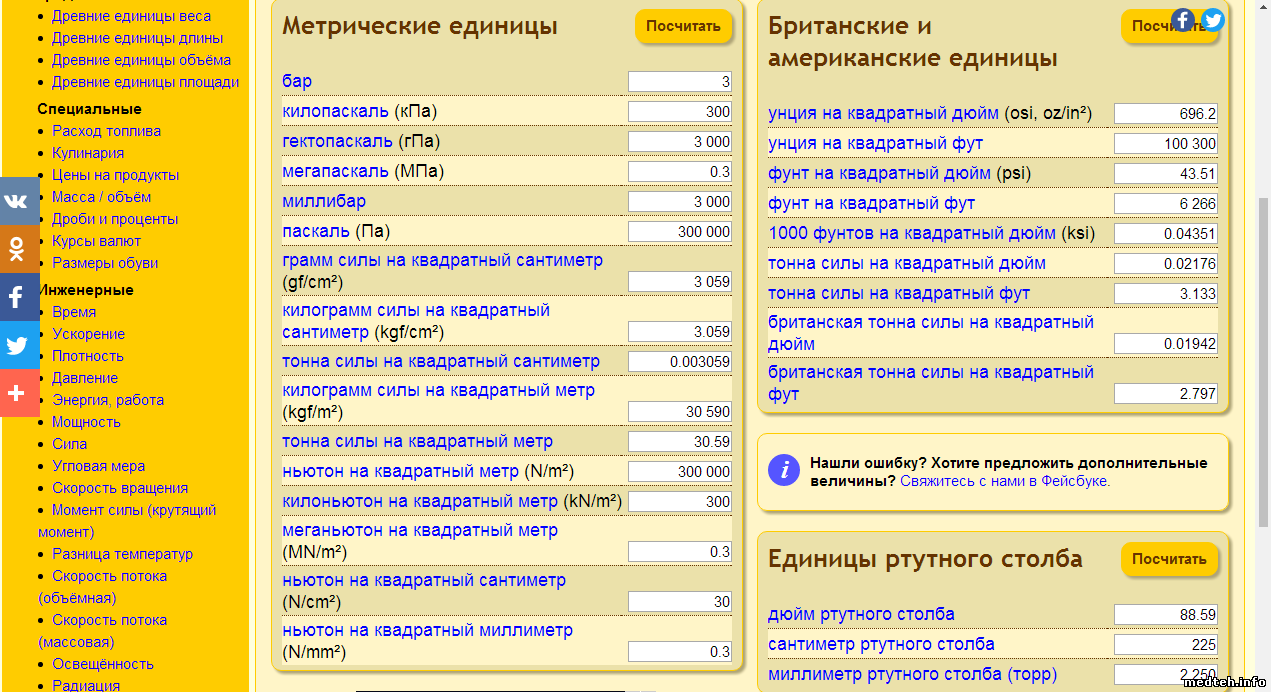

8982960.jpg(172Kb) · 3427900.jpg(111Kb) · 5188706.jpg(117Kb) · 4458289.png(139Kb) · 6068937.png(77Kb) · 4672830.jpg(108Kb)

МастерБакуДата: Суббота, 28.Май.2016, 21:42 | Сообщение # 10
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
Давление Образуется от пара. Т.е.вода должна кипеть. При 2.5атм это 125 гр. Лиьо у вас остановился нагрев , либо кочилась вода наклон камеры?

yblod5Дата: Воскресенье, 29.Май.2016, 03:56 | Сообщение # 11
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата МастерБаку ()
Давление Образуется от пара. Т.е.вода должна кипеть. При 2.5атм это 125 гр.

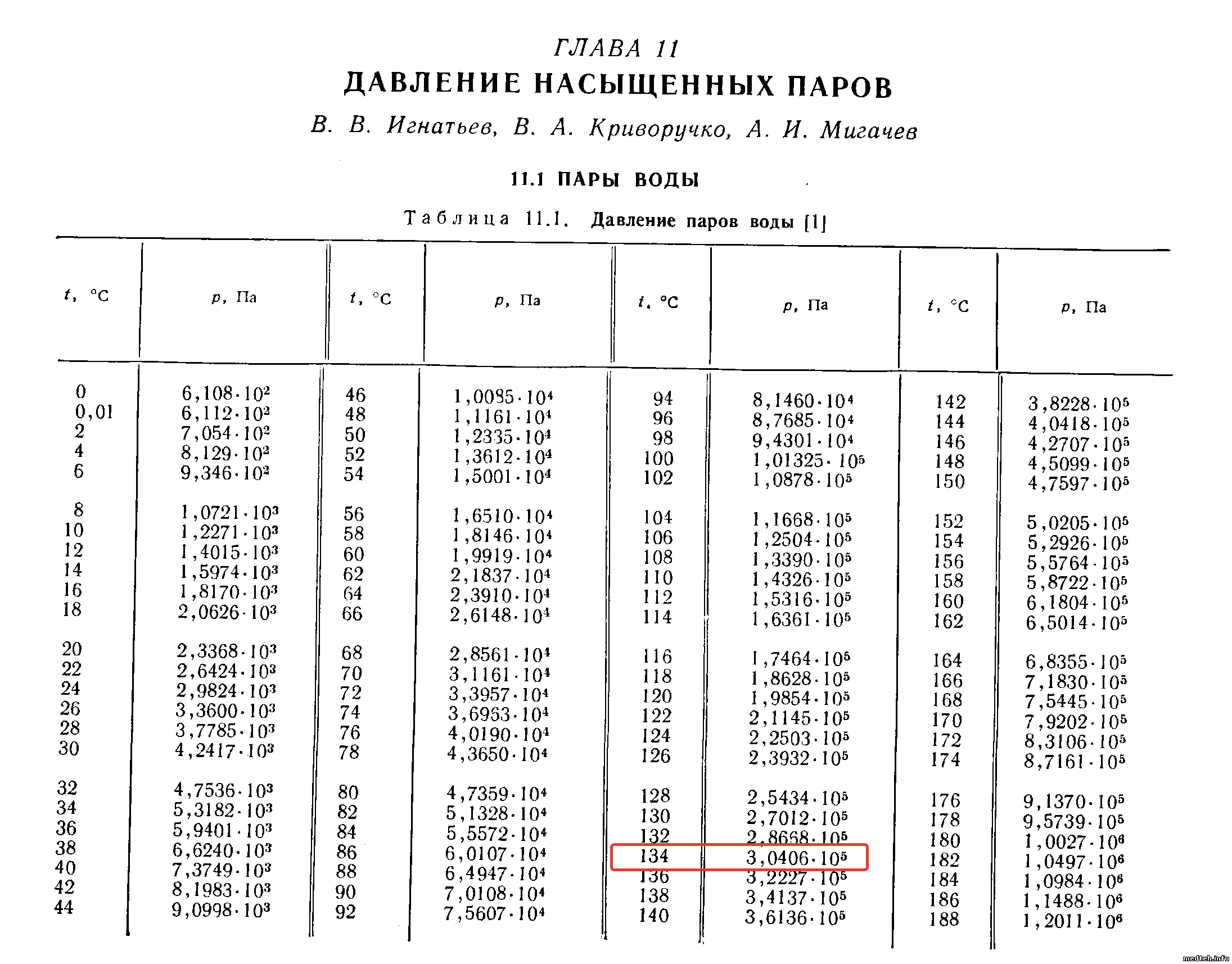

эти цифры из какого источника?

huliganДата: Воскресенье, 29.Май.2016, 06:55 | Сообщение # 12
Участник
У вас сообщений: 77
Ремонтник
На заявках
Российская Федерация

Южно-Сахалинск
Цитата yblod5 ()
Проверь уровень наполнения камеры. Должно наполняться по риску у двери.

Перед этим нужно выставить автоклав, налив предварительно N-ное количество воды в камеру как раз до этой самой метки (по инструкции).

Цитата yblod5 ()

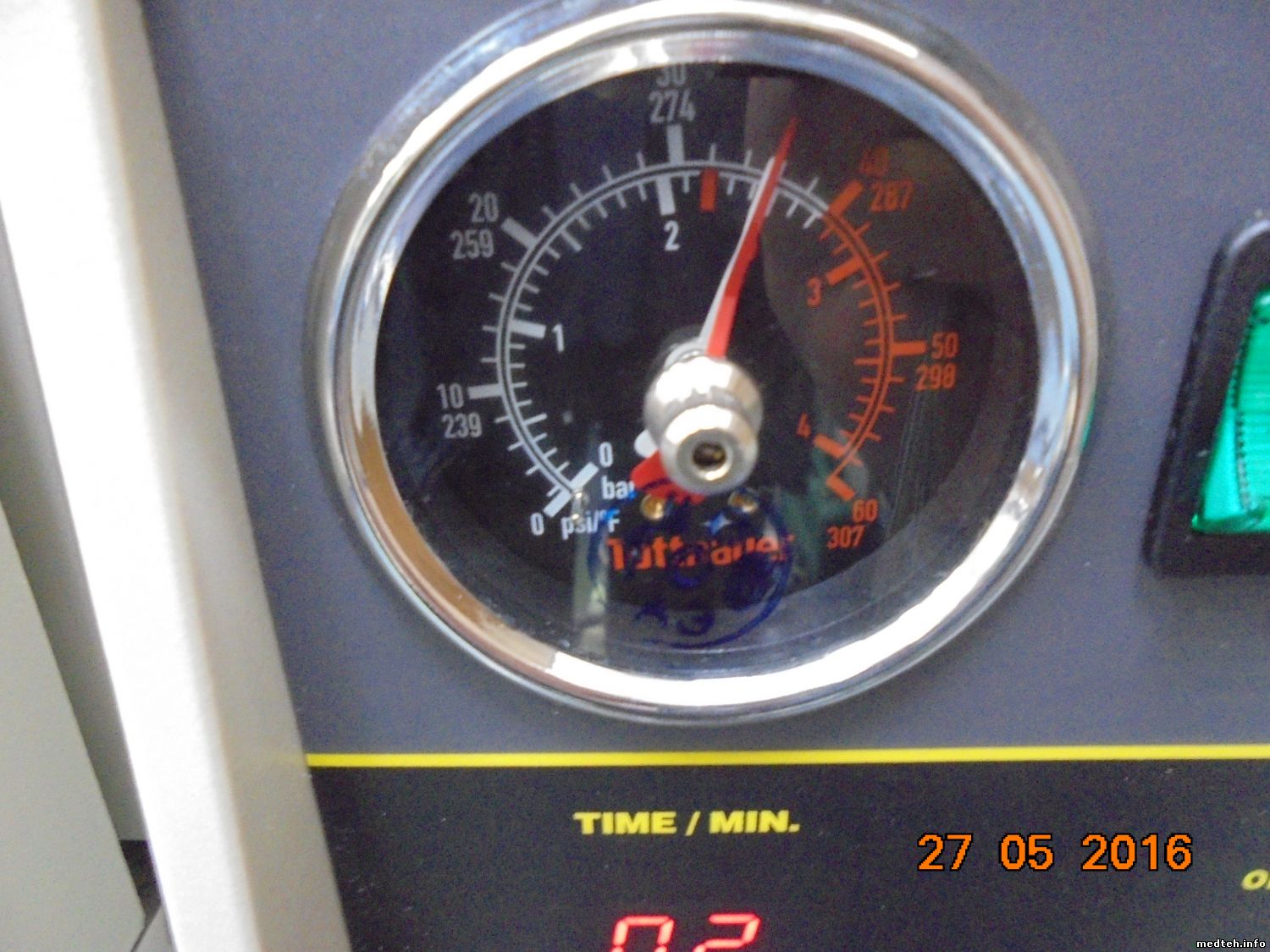

Температура насыщенного пара в камере не соответствует давлению на манометре.

134 градуса примерно равно 2,1 Бар.

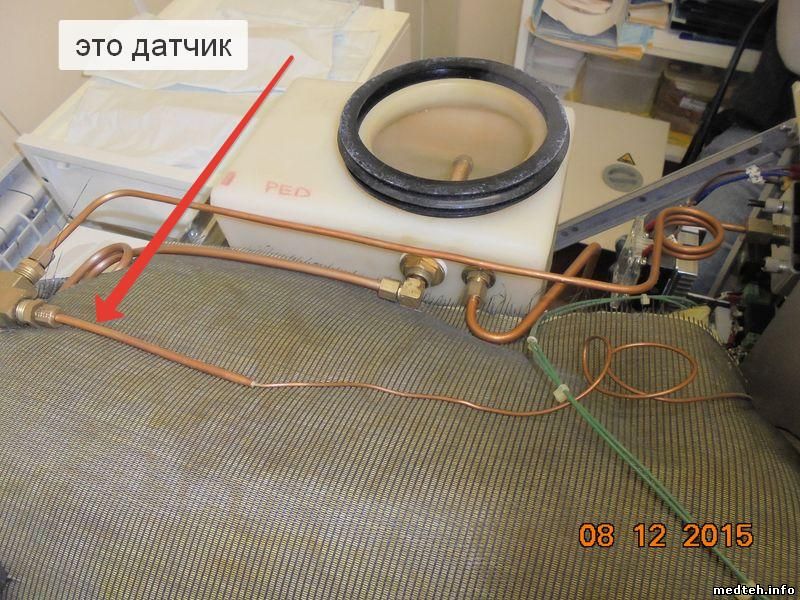

Если манометр поверен и Вы уверены в его показаниях, проблема в Термодатчике, так как ЭТИ величины взаимосвязаны.

]
Цитата yblod5 ()
Нагрев отключается когда давление в камере достигает 1,2 Бар( до красной стрелки), и периодически включается когда давление чуть падает.

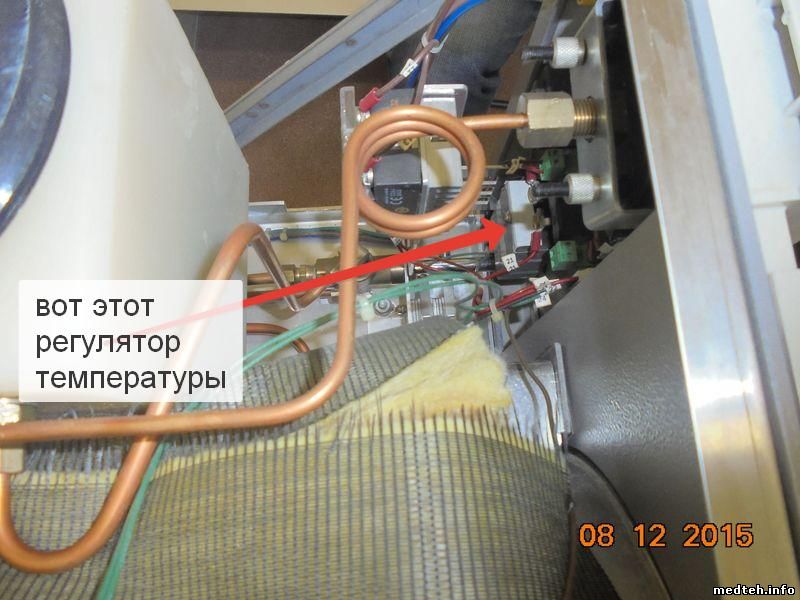

Скорее всего проблема в Регуляторе температуры в камере. Его лучше менять на оригинальный.


Сообщение отредактировал huligan - Воскресенье, 29.Май.2016, 06:58

yblod5Дата: Воскресенье, 29.Май.2016, 07:43 | Сообщение # 13
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата huligan ()

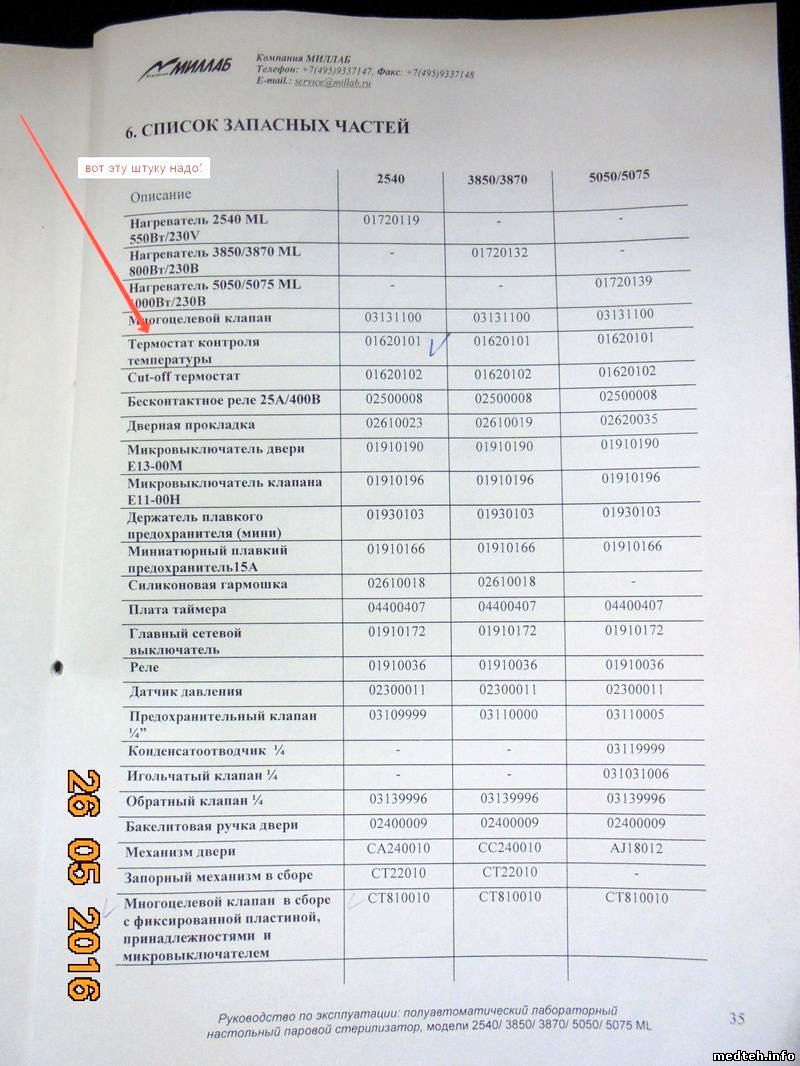

Скорее всего проблема в Регуляторе температуры в камере. Его лучше менять на оригинальный.

Цитата huligan ()
Если манометр поверен и Вы уверены в его показаниях, проблема в Термодатчике,

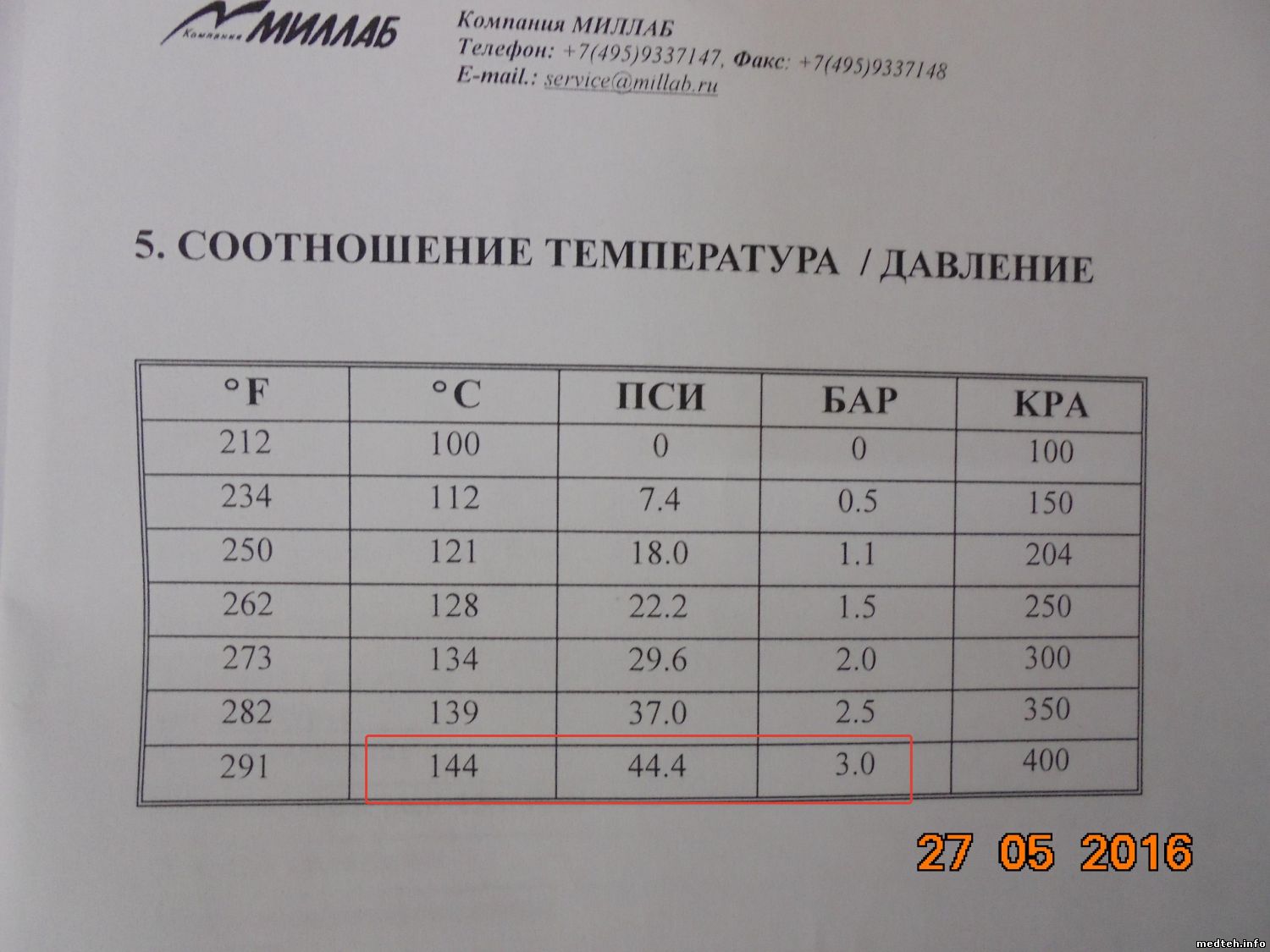

То-же говорят мне и в авторизованном головном сервисе компании МИЛЛАБ. Осталось определиться с регулятором температуры. Что это? Каков принцип? Какое истинное название? Тамошний инженер его называет "Прессостат", в списке запчастей он значится" Термостат контроля температуры". Постараюсь пояснить фотографиями. Да, я могу вручную повернув его чутка по часовой стрелке увеличить температуру в камере до необходимой, и тесты пройдут(проверено) тогда давление на манометре ещё более увеличивается, а это крайне раздражает медсестру, которая однажды что-то перегрела и "попалила".

huliganДата: Воскресенье, 29.Май.2016, 12:53 | Сообщение # 14
Участник
У вас сообщений: 77
Ремонтник
На заявках
Российская Федерация

Южно-Сахалинск
Цитата yblod5 ()

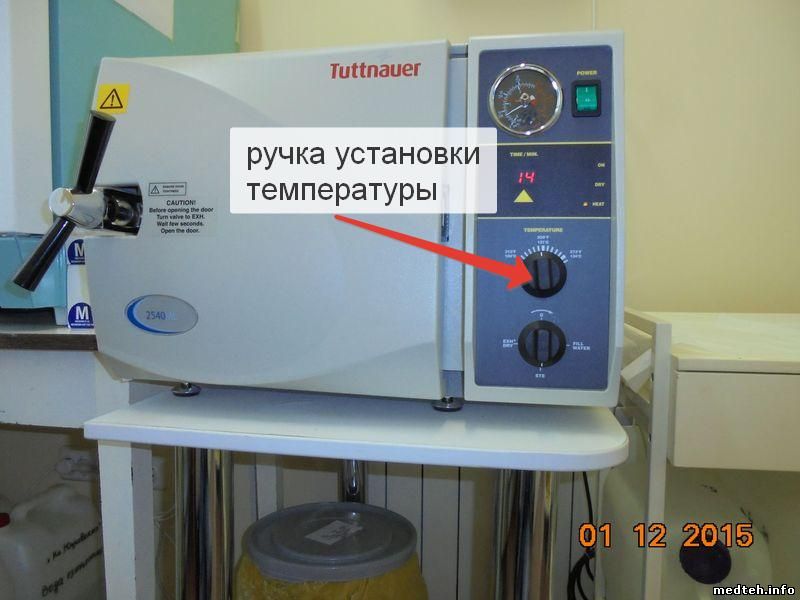

Да, я могу вручную повернув его чутка по часовой стрелке увеличить температуру в камере до необходимой, и тесты пройдут(проверено) тогда давление на манометре ещё более увеличивается, а это крайне раздражает медсестру

Вот это как раз меня смущает. Вы говорите, что манометр показывает "реальное" давление, а если это так, то при 2,1 Бар.в камере должно быть 134
градуса! Ну + / - 1-2 градуса. Но тогда почему не проходят "Стеритесты" ? Какова экспозиция (продолжительность времени стерилизации) после набора конечной температуры ? Она должна быть не менее 5 мин.
И ещё, при смене требуемой в камере температуры, ручку " Термостата контроля температуры" необходимо вращать до упора "назад", затем плавно на НЕОБХОДИМУЮ температуру стерилизации. Их 2 - 121 и 134 градуса.

МастерБакуДата: Воскресенье, 29.Май.2016, 14:07 | Сообщение # 15
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
Цитата yblod5 ()
эти цифры из какого источника?

учебник физики. 134 и 2.5 получается потому что автоклав начинает стравливать давление при поддержке температуры .если бы этого не было давление бы поднялось до 3.4 атм и образование пара бы остановилось.


Сообщение отредактировал МастерБаку - Воскресенье, 29.Май.2016, 14:13

yblod5Дата: Воскресенье, 29.Май.2016, 16:09 | Сообщение # 16
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата МастерБаку ()
учебник физики. 134 и 2.5 получается потому что автоклав начинает стравливать давление при поддержке температуры .если бы этого не было давление бы поднялось до 3.4 атм и образование пара бы остановилось.

В этом автоклаве не совсем так.
Пар начинает выходить через жиклёр тотчас как начинает испаряться вода, то-есть повышаеться давление, поскольку жиклёр-калиброванное отверстие напрямую сообщается с камерой, и помалу "травит" непрерывно, но вся вода не выпаривается, иначе это бы был не автоклав а сухожар.
Давление начинает замедляться немного не доходя до режимного стерилизационного. За этим следит электроника и видно по контрольной лампочке работы ТЭНов. Лампа гаснет, начинается цикл(обратный отсчёт таймера), и в процессе, как только давление падает, вновь загорается свидетельствуя о подогреве, как-бы периодически "подкачивает". Тут всё предельно ясно и правильно, таков алгоритм мозгов контроллера и он верен, потому как давление на цикле стабильно.
Смущает сама температура. О ней контроллеру известно не так как мне по классической термопаре помещённой в камеру и меряющей реальную среду(см. фото), а от датчика регулятора-прессостата ввернутого в разветвитель паропровода на выходе из камеры и по углу поворота ручки регулятора. То-есть подобию духовки бытовой электропечи.
Мне кажется, да-же если я заменю регулятор, это не решит проблему, ведь он функционален. А проблема напомню в том что температура насыщенного пара в камере не соответствует в пересчёте показаниям манометра.
Ладно, завтра поэксперементирую уменьшив воды, чтоб вся набранная порция раньше испарилась, то бишь сделаю пар не насыщенным и прослежу за показаниями моего прибора и манометра.
...........................
Фигня, ещё более разнятся, т.е. реальная температура в камере 110гр. при показаниях манометра 1,2 Бар
,


Сообщение отредактировал yblod5 - Понедельник, 30.Май.2016, 04:58

yblod5Дата: Понедельник, 30.Май.2016, 12:24 | Сообщение # 17
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток

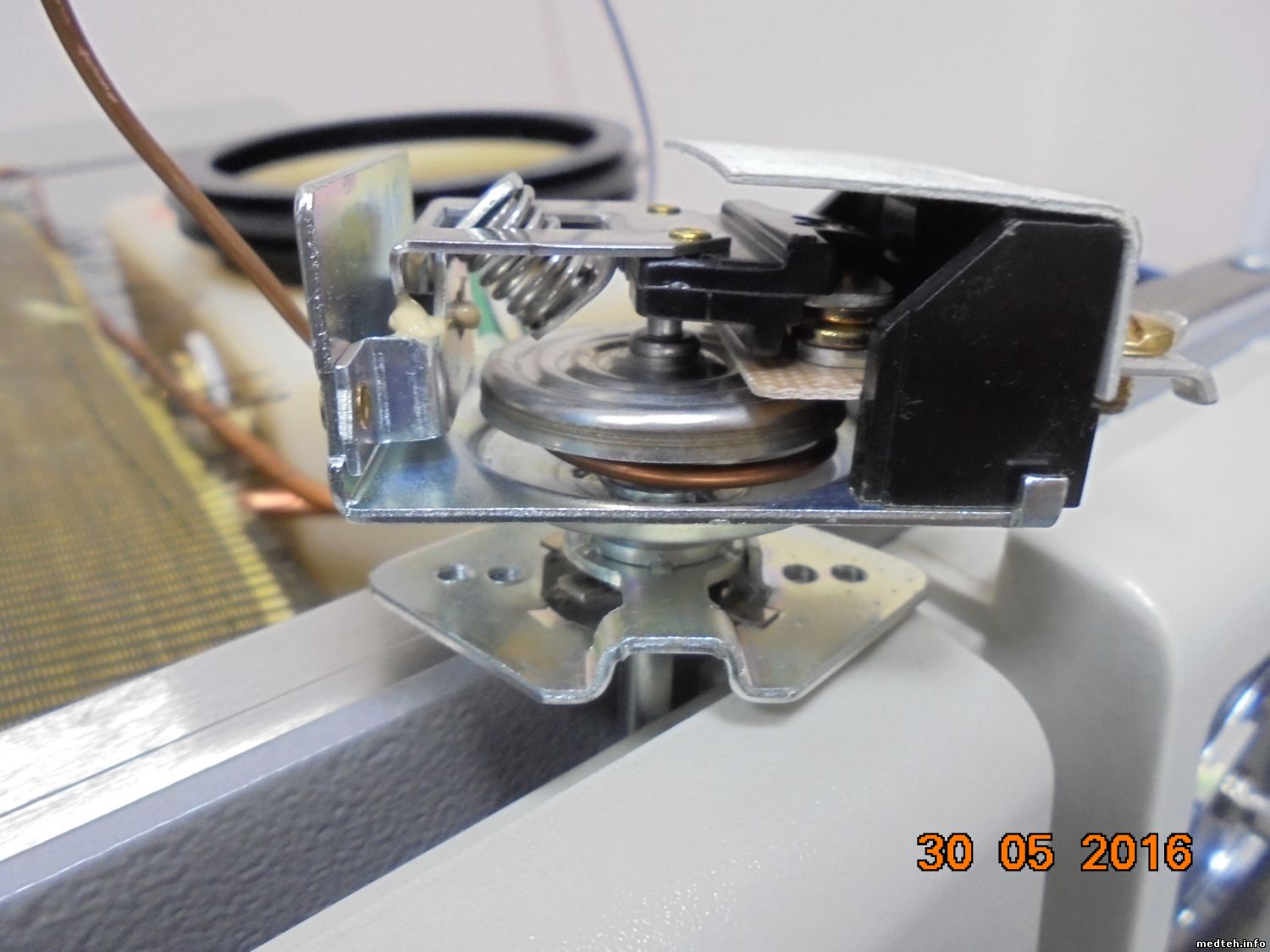

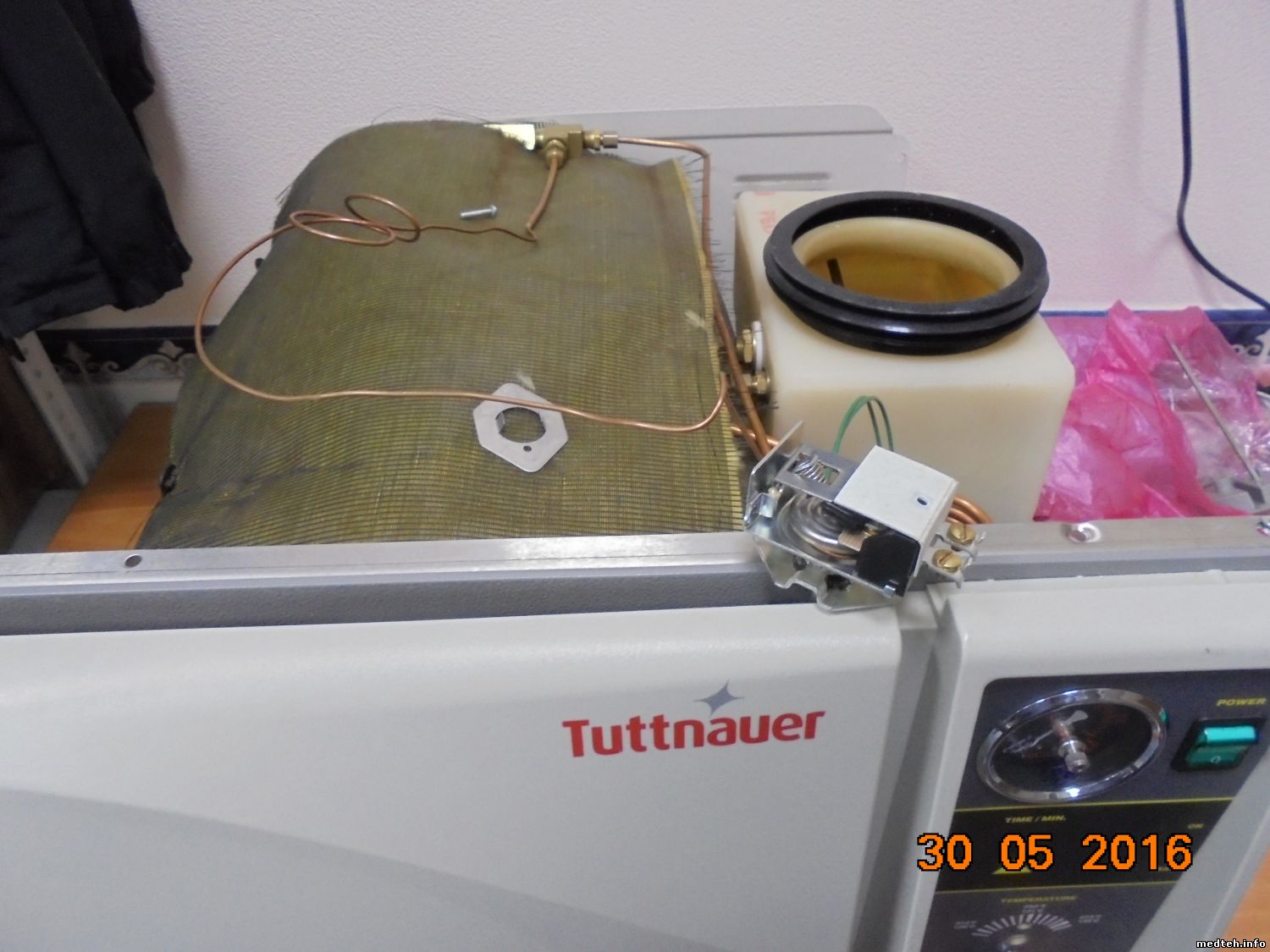

.. психанул, снял и разобрал регулятор, нашёл винт "под шлиц", чуть повернул градусов 15-20. Проверил на цикле 121гр. Всё идеально! Аж не верится! Завтра ещё проверю на разных режимах.

МастерБакуДата: Понедельник, 30.Май.2016, 12:50 | Сообщение # 18
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
Цитата МастерБаку ()
Либо у вас остановился нагрев
было написано . biggrin

yblod5Дата: Понедельник, 30.Май.2016, 13:44 | Сообщение # 19
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Нагрев не останавливался, контакты этого регулятора(довольно массивны серебряные с позолотой) не на прямую управляют ТЭНами(могли-бы запросто), а замыкаясь дают команду контроллеру. А уж он и определяет, в соответствие заложенным в нём алгоритмом, сколько и на какое время включать и выключать симистор нагрузкой которого являются ТЭНы. Эта задумка полагаю для более стабильного поддержания режима температуры, так как судя по устройству механизма регулятора(сильфон, пружина, контакты) без электроники инертность была-бы как минимум в +- 10градусов. А ведь есть ещё режим сушки, где контакты этого регулятора вообще не участвуют потому как нет давления в камере. Он активируется микровыключателем поворотного крана вручную. Пока это мои рассуждения, завтра запытаю по всякому, чтоб основательно разобраться.

Сообщение отредактировал yblod5 - Понедельник, 30.Май.2016, 14:06

yblod5Дата: Вторник, 31.Май.2016, 14:56 | Сообщение # 20
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Добился таки прохождения всех тестов, контроллера там нет никакого, заблуждался, стоит микросхема таймера. Однако заметил одну особенность. Температура в камере отстаёт от давления манометра. При достижении 1,2 Бар ТЭНы отключаются, на этот момент температура в камере 110гр, мигает лампочка стерилизации. Далее по инерции растёт давление до 1,6 Бар и температура. Спустя 5 минут стабилизируются давление опустившись до1,3 Бар а температура достигнув 121гр. и держатся до конца 20 минутного цикла. Видно по лампочке как периодически включается подогрев. Меня это вполне устраивает, но вредную медсестру на вряд ли. Белая стрелка манометра "тащит" красную пассивную(контрольную) до 1,6 Бар и та остаётся на этой отметке. Она вычитала в паспорте что при 121гр давление должно быть 1,1-1,2 Бар и ей не докажешь что температура фактически не завышалась более положенной. Манометр хоть и после поверки точно завышает но укладываясь в свою погрешность. Вообщем никакого удовлетворения от ремонта. А в паспорте наверняка лажа с этими цифрами. Для полуавтомата? Не верю!

МастерБакуДата: Вторник, 31.Май.2016, 18:22 | Сообщение # 21
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
умение читать не всегда означает умение мыслить и понимать своё место - сказали тебе всё нормально - успокойся . не нравится - купи новый.

команду на окончание нагрева ( частое включение на большее время ) и переход в режим поддержки температуры ( более редкое , на меньшее время включение) даёт тот самый датчик , кот вы накрутили . пружина со временем устаёт . это типично для всех автоклавов такого уровня.

[p.s.]чтобы реально увидеть режим работы тэнов - включите паралельно неонку.[/p.s.]


Сообщение отредактировал МастерБаку - Вторник, 31.Май.2016, 18:25

yblod5Дата: Среда, 01.Июн.2016, 00:23 | Сообщение # 22
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Автоклавы не мой профиль, но всё равно, было полезно почитать учебники и несколько разных и даже противоречивых переводов руководства из которых узнал для себя много нового. Например задача жиклёра(такая маленькая бздюлька с проволочкой внутри которая в другом описании называется воздушной форсункой) помалу стравливая не только "помешивать" пар в камере во время стерилизации, но и выпустить расширяющийся воздух перед. Иначе тесты не пройдут.Воздушная форсунка Кстати на тестах(таких контрольных бумажках) написано 121гр,20мин., почему не 122,4гр(бензойная кислота имеет температуру плавления 122,4 °C) и или 25 мин? Вобщем вопросы остались.
P.S.
Цитата МастерБаку ()
сказали тебе всё нормально - успокойся . не нравится - купи новый.

больничка купила новый, а с этим старым я у себя в сервис-мастерской вдоволь поигрался разбирая и собирая каждую детальку.
Цитата МастерБаку ()
чтобы реально увидеть режим работы тэнов - включите паралельно неонку.

Контрольна лампа нагрева(светодиод) сигналит о работе твёрдотельного реле включения ТЭНов, про неонку знал.


Сообщение отредактировал yblod5 - Среда, 01.Июн.2016, 03:31

МастерБакуДата: Среда, 01.Июн.2016, 08:09 | Сообщение # 23
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
Цитата yblod5 ()
с этим старым я у себя в сервис-мастерской вдоволь поигрался

Цитата yblod5 ()
Поменял на новые жиклёр, многофункциональный клапан (тот поворотный вентиль, который заполняет камеру водой) и на всякий случай предохранительный клапан.
где взяли подмену ? купили ? за чей счёт?
лихо повеселились ! biggrin
Цитата yblod5 ()
бензойная кислота имеет температуру плавления 122,4 °C
а она тут при чём ?


Сообщение отредактировал МастерБаку - Среда, 01.Июн.2016, 08:10

yblod5Дата: Среда, 01.Июн.2016, 08:48 | Сообщение # 24
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Ещё в декабре прошлого:
Цитата yblod5 ()
Посмотрел, разумею отверстие со временем увеличилось, чистящая проволочка(с колечком) свободно болтается, вода выкипает и с паром стравливается до окончания цикла. Значится можно подобрать из нержавейки чуть большим диаметром. Или чревато?

я вставил проволочку чуть большим диаметром, временно помогло, так и работали пока.
Потом уже жиклёр не парил а ссал, поворотный вентиль был изношен(не плотно перекрывал) и со сломанным фиксатором, при разборке подтвердился дефект, запчасти самостоятельно нашли и приобрели у МИЛЛАБ хозяева автоклава по моей рекомендации после предварительной диагностике на месте.
Цитата МастерБаку ()
Цитата yblod5 ()
бензойная кислота имеет температуру плавления 122,4 °C
а она тут при чём ?
да вычитал что давным давно, когда современные тесты ещё не придумали, в пробирку засыпали бензойную кислоту с красителем фуксином и клали в автоклав( biggrin гы, ложили в автолож). Вот и сопоставил с составом вещества в тестовой метке с надписью 121гр 20 мин. Один минус градус решает плавиться ей или нет. Пока у меня эта физика в процессе детального изучения.

МитяйкаДата: Среда, 15.Июн.2016, 12:12 | Сообщение # 25
Стажер
У вас сообщений: 4
Начальник по АХЧ
На заявках
Российская Федерация

Москва
Добрый день. Помогите найти для автоклава TUTTNAUER 3870 EA тэны на 500W.Артикул их по каталогу HEA009-0008. Рекомендуют заменить все шесть, хотя вышел из строя только один.

yblod5Дата: Среда, 15.Июн.2016, 12:24 | Сообщение # 26
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата yblod5 ()
в авторизованном головном сервисе компании МИЛЛАБ

МастерБакуДата: Среда, 15.Июн.2016, 13:54 | Сообщение # 27
У вас сообщений: 9402
инженер
На заявках
Азербайджан

Баку
Цитата Митяйка ()
Рекомендуют заменить все шесть
это будет решать хозяин автоклава.

титовДата: Среда, 15.Июн.2016, 14:43 | Сообщение # 28
Завсегдатай
У вас сообщений: 182
инженер по МО
На заявках
Российская Федерация

Санкт-Петербург
Вот ссылка http://tuttnauer-lab.ru/kontakts

Форум медтехников » Медицинское оборудование (тех. разделы) » Стерилизационное оборудование » Паровой стерилизатор TUTTNAUER 2540ML (срабатывает тепловая защита)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. автоклав Dental Leagu...[МастерБаку (24.Май.2017)]
2. Puritan Bennet ИВЛ 84...[Acomarit (24.Май.2017)]
3. Мойка CT410A 100W[МастерБаку (24.Май.2017)]
4. автоклав Mocom neutra[МастерБаку (24.Май.2017)]
5. Принтер Agfa Drystar ...[naves (24.Май.2017)]
6. Philips CX50 ошибка п...[homen (24.Май.2017)]
7. Kavo POLYlux II[МастерБаку (24.Май.2017)]
8. KAVO Estetica E30[Lenin (24.Май.2017)]
9. Philips CX50 не включ...[homen (24.Май.2017)]
1. Newport e150 service ...[24.Май.2017]
2. DGM-130 документация[22.Май.2017]
3. HITACHI HI VISION Avi...[11.Май.2017]
4. Схемы компании Альтон...[07.Май.2017]
5. Руководство ЭК12Т Аль...[06.Май.2017]
6. BTS-330 BioSystems Ан...[05.Май.2017]
7. Service manual for At...[02.Май.2017]
8. ИФА-анализатор Tritur...[26.Апр.2017]
9. ABX Pentra 60[20.Апр.2017]
10. vcr43[10.Апр.2017]
1. servicecen[24.Май.2017]
2. reanimator1958[24.Май.2017]
3. cemihef[24.Май.2017]
4. ac321773[24.Май.2017]
5. Реныч[24.Май.2017]
6. qz-like[24.Май.2017]
7. terran[24.Май.2017]
8. irtich1976[24.Май.2017]
9. viruscomp7[24.Май.2017]
10. RogerUFO[24.Май.2017]
МастерБаку[375]
Serg74[141]
Dimitrius[122]
генаf[109]
РОМУЛ[87]
Yulana34[86]
madmac[83]
big[82]
naves[79]
rozzi70[68]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
