Все темы про дефибрилляторДКИ-Н-08 "Аксион-Х" объединены в одну - эту тему!
Вся информация: вопросы, просьбы и советы по всем проблемам с данным дефибриллятором должна быть в этой теме! И теперь её нужно только продолжать, не создавая новые "мусорные" темки! ... Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
ЗНАЙТЕ: ваше сообщение в этой теме в текущем анонсе технического подраздела про реанимационное оборудование станет первым, также оно будет в числе первых на ленточном форуме!
А вот захотят ли Вам ответить/помочь - это, как вы и сами понимаете, не зависит от того выделились ли вы собственной темкой или по-умному и грамотно(!) присоединились к уже существующей ...
Со станции скорой помощи нерабочие дефиблилляторы 3 штуки модели "ДКИ-Н-08 АКСИОН-Х"(нац проект) 2007г.в. Неисправности разные: не включается вообще, не заряжается, включается но через 20 секунд тухнет. В форуме по теме дефиб. ДКИ-Н-08 в одном из ответов нашел альбом схем(был не зарегестрирован), но сборочные чертежи на платы не соответствуют тем, что в аппаратах.
Вот принимаю участие в тех.разделах форума. Хотел посмотреть документацию на ДКИ в архиве.
Возможны ли разные схемы исполнения? Могу выложить фото, но пока не знаю как добавить.
Да, есть несколько схем исполнения. Но в главном отличия минимальны. Необходио проверить напряжение с блока питания 24-27В из него формируются остальные напряжения. Проверить аккумулятор на внутреннее сопротивление. Дальше "будем посмотреть".
Смотрю пока оди аппарат (тот, что тухнет). Блок питания выдавал 22В; рядом с вых. разъемом есть подстроечный резистор SVR1 - поднял напряжение до 26,5В
[quote=Alexium]Проверить аккумулятор на внутреннее сопротивление. [/quote] Прошу прощения за свою тёмность, но это как? (Измерил сопротивление мультиметром предел измерения до 20МОм - ничего не показывает - разрыв.)
Проверка аккумулятора: 1. Померьте напряжение на аккумуляторе после того как он заряжен. Отключите его от питтания. 2. Подключите лампочку мощностью 10-15 Ватт на напряжение 24 В. 3. Если напряжение упало на 2 В или больше - аккумулятор неисправен. Вот краткое объяснение http://www.at-systems.ru/quest/new-quest/battery-resistance-y.shtml
Вот ссылка на схемы. Различия только в первичном блоке питания и КВВ. Крутить SVR1 смысла не было, необходимо было заменить конденсаторы по вторичной цепи и малой ёмкости в первичке. http://electro-tech.narod.ru/schematics/medical/other.htm
Alexium, спасибо за помощь, участие, советы. Дальше "будем посмотреть": 1. Аккумулятор заряжался около 6-ти часов. Измерил напряжение 11.56В, подключил лампочку 12В/75Вт - напряжение упало до 10,48. Стало быть, аккумулятор исправен?... Измерял ток заряда – порядка 450мА. 2. Резистором SVR1 выставил 24В. Выяснил что блок питания установлен тайваньский LPS-100-24 (есть наклейка на одном конденсаторе, раньше не обратил внимание). 3. Альбом схем-преобразователь сетевой-сборочный чертеж-ЮМГИ 436244.05 СБ. В аппартате же, насколько я понял, на сетевом преобразователе (на нем сверху закреплен блок питания) написаны номера ЮМГИ 436244.028 и 768725.176 и внешний вид совсем другой. Если в архиве альбом схем тот же, что и по ссылке, то как быть?... Тут, что какая-то левая сборка? 4. Аппарат работает от сети, а от аккумулятора тухнет через 15 сек. после включения.
"Измерил напряжение 11.56В, подключил лампочку 12В/75Вт - напряжение упало до 10,48." Напряжение на аккумуляторе низкое, если при зарядке выше не поднимается - поменяйте на акуумулятор с соседнего ДКИ. "Тут, что какая-то левая сборка?" Это не левая сборка, это нормально - на заводе заменили ненадежный блок питания с устаревшой схемотехникой на нормальный и надежный (не сделанный в России).
Дата: Четверг, 05.Май.2011, 11:45 | Сообщение # 11
Стажер
У вас сообщений: 7
Инженер
OFFлайн
Российская Федерация
Нижневартовск

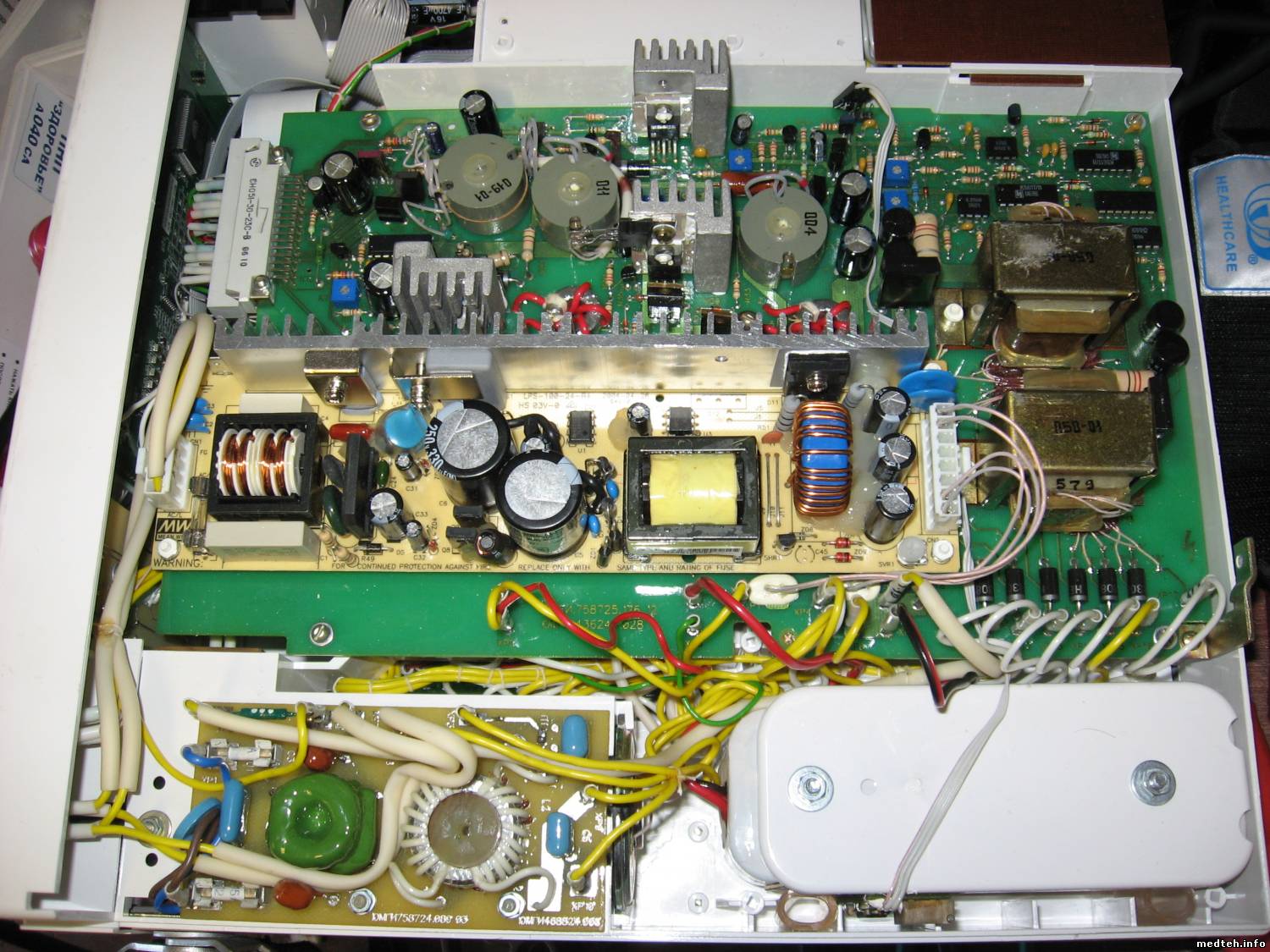

Наконец то получил доступ к архиву... и разочаровался... там те же схемы. Зато, теперь могу выложить фото АКСИОНА. Вот. Я, блин, просто не знаю: с какой стороны к нему подлезть Подключал внешний БП с выходом 12V/8.33A вместо аккумулятора - та же история: включаю, секунд 15 работает и потух. Напряжение на клеммах было стабильно 12В.
Дата: Четверг, 05.Май.2011, 13:00 | Сообщение # 12
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Давайте пределяться какой ДКИ ремонтируем раз их три. А то у меня нет понятия о каком речь раньше. Который не включается, что с блоком питания. Какое напряжение с LPS-100-24.Проверьте состояние аккумулятора с первого ДКИ. Если с ним все номально - он будет проверочным для второго. Который не заряжается - что с аккумулятором. Проверьте напряжение на аккумуляторе в режиме заряда и когда ДКИ отключен от сети. Который выключается через 15 с - померьте напряжения питания на плату управления, нет ли греющихся элементов, там много коммутирующих напряжение элементов. Выключается? или отключается подсветка индикатора?
Дата: Пятница, 06.Май.2011, 09:57 | Сообщение # 13
Стажер
У вас сообщений: 7
Инженер
OFFлайн
Российская Федерация
Нижневартовск
Алексей, дефибриллятор смотрю один, который выключается через 15 с. Именно выключается(нет звукового сигнала при нажатии на кнопки). С LPS-100-24 выставил 24 В. Схемы, что есть сдесь - не те, а сервисный цент схемы продает за 1500р. Я решил забрать аппараты (ССМП - не основное место работы), нарыть в интернете схемы, и попробовать отремонтировать самостоятельно (добрая душа, хотел сэкономить бюджетные деньги, которых и так не дают, да и просто там работают хорошие люди). Сейчас, даже не знаю: либо сказать, чтоб заказывали схемы и смотреь дальше (аппарат для меня сложный, без мануала не потяну), либо отправлять в сервис. Пока так, спасибо за участие.
Сообщение отредактировал CUBA - Пятница, 06.Май.2011, 12:47
Дата: Четверг, 01.Дек.2011, 08:26 | Сообщение # 20
Стажер
У вас сообщений: 23
инженер
OFFлайн
Российская Федерация
Щегловск
Добрый день! Вот и у меня обрушился ЮГМИ.436244.028. Схема от ЮГМИ.436244.01 есть, но разница весьма заметна:(. Вопрос к топик-стартеру - чем дело-то закончилось:)?!
Дата: Четверг, 15.Дек.2011, 14:19 | Сообщение # 22
Стажер
У вас сообщений: 33
Инженер
OFFлайн
Российская Федерация
Проясните пожалуйста, про про 10 и 12 - ти баночные АКБ. В чем смысл? Проблема такая: после замены тиристорного моста разряд видно на индикаторе только при питании от сети. При питании от АКБ его нет (или не видно). Ставил 12 -ти баночную АКБ, разряд на индикаторе есть.работает. Но именно этот диф шел с 10 -ти баночной АКБ. Непонятно. Спасибо.
Дата: Воскресенье, 04.Мар.2012, 16:46 | Сообщение # 23
Стажер
У вас сообщений: 7
Инженер
OFFлайн
Российская Федерация
Нижневартовск
to agolenda, к сожалению, ни чем не закончилось... Дефибрилляторы вернул обратно. Дальше разбираться не стал (хотя схемы от slava69 соответствуют), честно - не хватает мозгов, времени, желания и т.д. Пока искал схемы и пробовал сам разобраться, аппараты подали на списание, отправлять в ремонт видимо не станут (финансирование)... сейчас стоят, я их не трогаю
Дата: Суббота, 17.Мар.2012, 16:23 | Сообщение # 24
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Дефибриллятор ДКИ-Н-08 АКСИОН-Х. Столкнулся с неисправностью, которая часто встречается на этих аппаратах (по словам коллег),но однозначного ответа нет. Я инженер по медоборудованию, но основательно ковыряться в нём, нет ни времени ни желания. После включения дифибрилятора на нижнем табло (где показывается закачка высокого) высвечивается "высокое напряжение". Разряда через электроды не произвести и сброса не сделать. Кто сталкивался с подобной неисправностью прошу подсказать куда лезть. Советы с аккумуляторами уже достали, хотя должен признаться, SVR1 иногда реально помогает, так как в отделениях и автомашинах скорой помощи аккумуляторы не всегда дозаряжаются до упора и как результат - низкая емкость ещё живых аккумуляторов. Взамен полезного совета, могу дать документацию для самодельного симулятора ЭКГ сигнала для проверки проводов отведения.
Дата: Суббота, 17.Мар.2012, 17:20 | Сообщение # 25
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Хочу добавить. Индикаторное окно заряда батареи показывает полный заряд, SVR1 использовал. Подсказка : - (* если в окне «Дефибриляция» появилась надпись «Высокое напряжение», это означает, что аккумуляторная батарея разряжена (или не достаточно заряжена) и не хватает мощности для заряда емкостной батареи. Работу можно продолжать только при сетевом питании. Если зарядка не помогает, значит истёк временной ресурс использования аккумуляторной батареи и требуется её замена.), не проходит, т.к. не работает и от сетевого питания.
Дата: Пятница, 06.Июл.2012, 13:31 | Сообщение # 26
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Российская Федерация
самара
Столкнулся с интересной проблемой ДКИ-н-08 . При подключении сетевого питания аппарат не запускаеться. Работает он только от внутреннего источника питания .
Дата: Воскресенье, 15.Июл.2012, 23:05 | Сообщение # 27
Стажер
У вас сообщений: 4
электромеханик
OFFлайн
Украина
Мариуполь
Еще вопрос. Попал ко мне сей агрегат не первый раз. В первый раз на плате ПС вышел из строя составной полевик, и Пс не запускался, а только были слышны щелчки-попытки его запуска. Сейчас другая проблема - большой зарядный ток, 3 а.. Знаю, что акк-р дохлый, менять нечем ессно. Пошел путем наименьшего сопротивления-поставил ограничение тока, сейчас-0,25а, даже от акк-ра стал работать. Его отдал, но думаю вернется. Кто подскажет причину большого тока?. Заранее спс.
Дата: Вторник, 17.Июл.2012, 10:36 | Сообщение # 28
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина
Тернополь
добрый день. у меня с ДКИ-Н-08 такая проблема: при включении дефибриллятора на экране нет изображения. 3/4 экрана - светлые, 1/4 - тёмная (экран разделяэться тремя вертикальными полосами). Раньше это проявлялось не регулярно: после того, как апарат постоит выключенным некоторое время - изображение в норме, виключил/включил - тот же глюк. и еще - при включении из динамика доносится какой-то стрёмний хриплый звук
Дата: Вторник, 17.Июл.2012, 19:53 | Сообщение # 29
Стажер
У вас сообщений: 4
электромеханик
OFFлайн
Украина
Мариуполь
Quote (prostopunk)
добрый день. у меня с ДКИ-Н-08 такая проблема: при включении дефибриллятора на экране нет изображения. 3/4 экрана - светлые, 1/4 - тёмная (экран разделяэться тремя вертикальными полосами). Раньше это проявлялось не регулярно: после того, как апарат постоит выключенным некоторое время - изображение в норме, виключил/включил - тот же глюк. и еще - при включении из динамика доносится какой-то стрёмний хриплый звук
помогла замена конденсаторов в цепи кварцевого резонатора МК (С21, С22 в блоке УУ) (скорее всего у одного из них - внутренний обрыв...) правда, основная неисправность - совсем другая - проблема с платой ПС: сильно грееться транзистор VT14 (силовой ключ, схема юмги.436244.028) и резистор R78 (резистор снаббера), не выполняется набор энергии. ну, будем посмотреть...
Дата: Вторник, 04.Сен.2012, 20:31 | Сообщение # 35
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина
Тернополь
в первую очередь - проверить полевые транзисторы. можно отключить затворы транзисторов и посмотреть, есть ли импульсы на выходах "драйверов" (если их можно назвать таким громким словом, на самом деле - это включонные в паралель 5 НЕ). и еще можно посмотреть, что делается на выходах компараторов обратной связи (DA7, DA6).
Дата: Понедельник, 24.Сен.2012, 19:04 | Сообщение # 37
Участник
У вас сообщений: 67
электромеханик
OFFлайн
Украина
Ахтырка
Добрый вечер. Необходима помощь в ремонте 2-х дефибрилляторов ДКИ-Н-08 АКСИОН-Х. Схемы скачал и указания по ремонту тоже, но всё же 1 ДКИ) Не работает узел зарядки батареи. По схемы проверил ключевой транзистор и транзистор что управляет ним, нет выхода с МК. Что смотреть дальше? 2 ДКИ) Была проведена замена батареи(старую перепаковали точно такими акк-ми). В итоге как настроить на новую батарею?так как ДКИ попал после кривых рук, был выкручен резистор Р4(тот что возле МК- настраивает уровень батареи на индикаторе) и скручена голова подстроечнику на батареии(тот что стоит на платке возле батареи через медную платину, платка на компараторе СА3). Резистор на платке с батареи заменил, Р4 вроде бы выставил, но при полной заряженной батарее при наборе энергии на дисплее из 4 полосок остаются 2,а после набора снова возвращаются все 4. Это так и должно быть или не правильно что то настроено? (батарею разогнал -проверялась на лампе 12 В 50Вт-заряд держит)
1 ДКИ) Не работает узел зарядки батареи. По схемы проверил ключевой транзистор и транзистор что управляет ним, нет выхода с МК. Что смотреть дальше?
Уточните какие у вас платы(есть платы ПС последние цифры 015, а есть ПС с последними цифрами 028). Ну а так смотрите в первую очередь стабилизатор +6В (он запитывает мк зарядки,без него работать не будет ), транзистор VT8 и стабилитрон VD15 (015 плата) или транзистор VT7 и стабилитрон VD7 (028 плата). На базах транзисторов +6-7В, а на стабилитроне 6-7В. Если +6В есть то смотрите цепи ток заряда и сам МК
Дата: Пятница, 28.Сен.2012, 16:22 | Сообщение # 39
Участник
У вас сообщений: 67
электромеханик
OFFлайн
Украина
Ахтырка
Заменил транзистор VT7 и стабилитрон VD7, и зарядка заработала. Ура с одним чудом справился. Спасибо Dimitrius. А как насчёт индикации батареии и её настройки? Кто то подскажет?
