Форум медтехников » Медицинское оборудование (тех. разделы) » Наркозно-дыхательное оборудование » takaoka sansei (сломался регулятор подачи кислорода под ротаметром)
takaoka sansei
ilia2020Дата: Вторник, 04.Дек.2012, 22:29 | Сообщение # 1
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Аппарат попал в ремонт по причине невозможности полного закрывания (регулирования) кислорода и тяжелого хода самой рукоятки. После полного разбора пытаюсь понять способ регулирования подачи кислорода в ротаметр но пока безуспешно. Вопросы которые меня волнуют сейчас:
1-в какую все-таки сторону происходит открытие кислорода (по или против часовой стрелки)? если против ,то как тогда будет работать защита от N2O?
2-за счет чего происходит полное закрытие подачи кислорода?

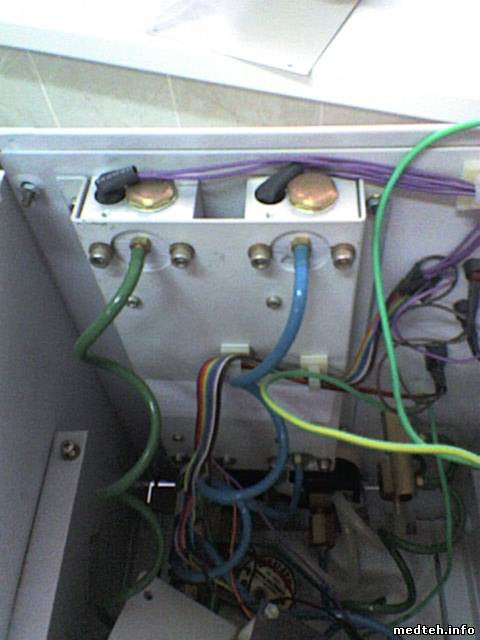

выкладываю несколько пояснительных картинок




Сообщение отредактировал ilia2020 - Вторник, 04.Дек.2012, 22:34

ilia2020Дата: Среда, 05.Дек.2012, 19:29 | Сообщение # 2
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
на первый вопрос ответ нашел - открывается против часовой стрелки.

begun_aДата: Среда, 05.Дек.2012, 20:39 | Сообщение # 3
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Во-первых, на всех ротаметрах, которые я видел, открываются они по часовой стрелке, а не против. Во-вторых, в соответствии с современными требованиями, ротаметр кислорода и не должен перекрываться до нуля. При полностью перекрытом ротаметре должно подаваться порядка 0,3 л/мин кислорода. В Такаоке обычно для этой цели стоит внутренний ограничитель под ручкой регулировки. Это делается для того, чтобы кислород ВСЕГДА поступал к пациенту.

Назовите марку ротаметра, который используется в данном комплекте аппаратуры, я погляжу, может быть у меня есть по нему документация.


Сообщение отредактировал begun_a - Среда, 05.Дек.2012, 20:41

begun_aДата: Среда, 05.Дек.2012, 20:53 | Сообщение # 4
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Quote (ilia2020)
2-за счет чего происходит полное закрытие подачи кислорода?

Обычно в ротаметрах используют игольчатые клапаны. При вращении ручки коническая игла входит или выходит в (из) отверстие(я) открывая или закрывая подачу газа.

begun_aДата: Четверг, 06.Дек.2012, 12:12 | Сообщение # 5
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Quote (ilia2020)
на первый вопрос ответ нашел - открывается против часовой стрелки.

Сегодня посмотрел на аппарате - действительно против часовой стрелки открывается газ.


Сообщение отредактировал begun_a - Четверг, 06.Дек.2012, 12:13

ilia2020Дата: Понедельник, 10.Дек.2012, 09:54 | Сообщение # 6
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград

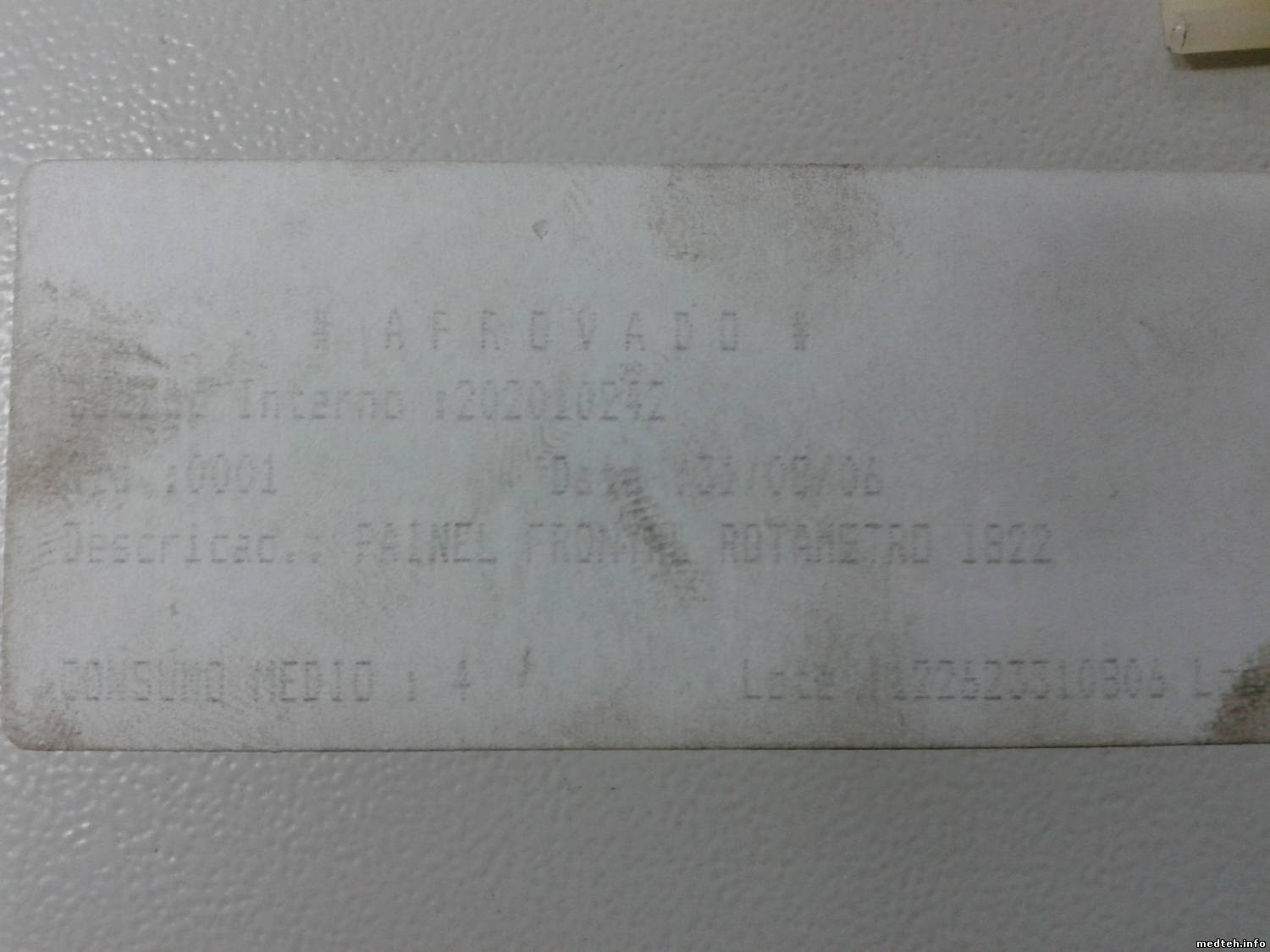

Ротаметр 1822 плюс Code 204010012
$IMAGE1$

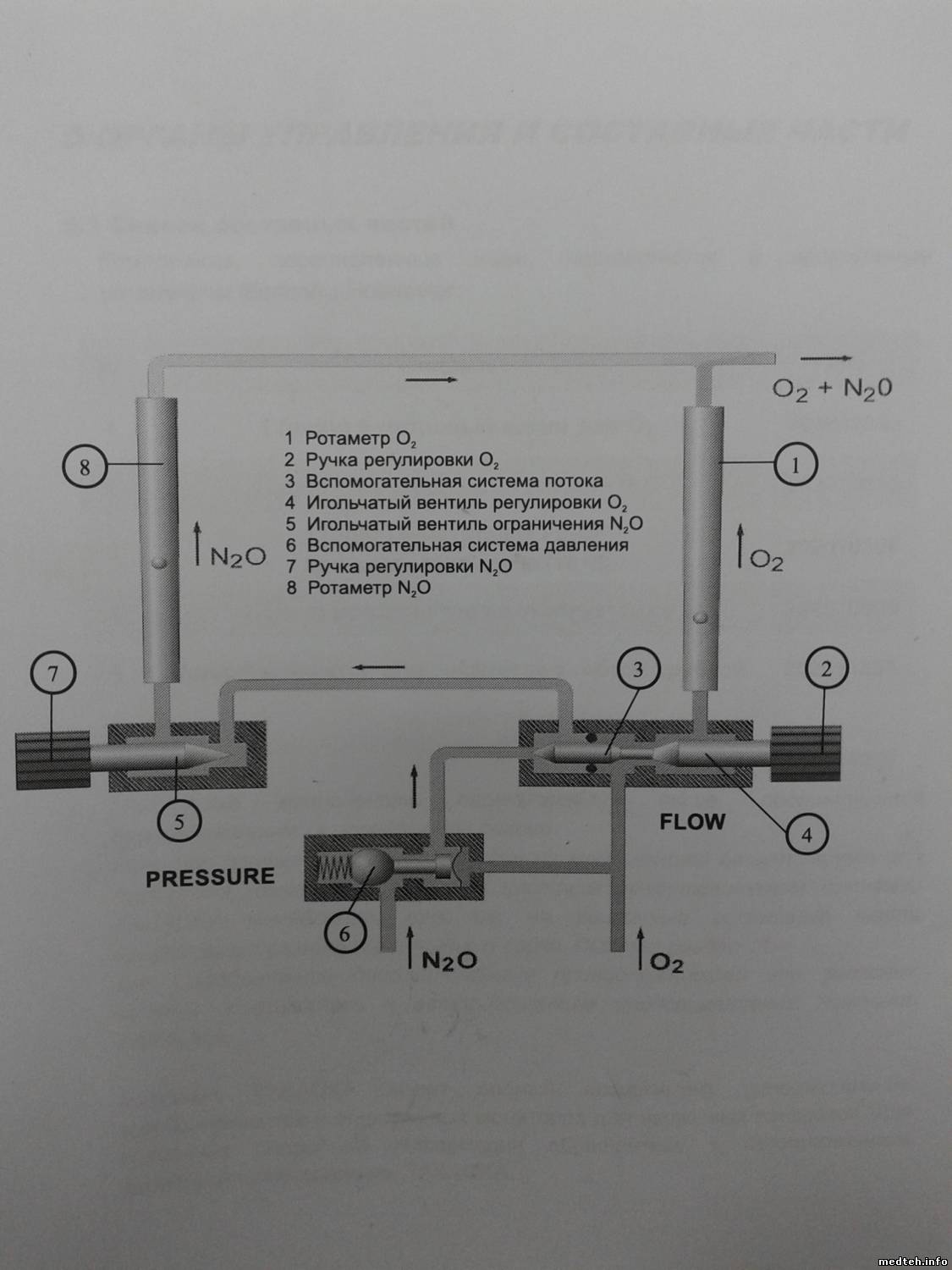

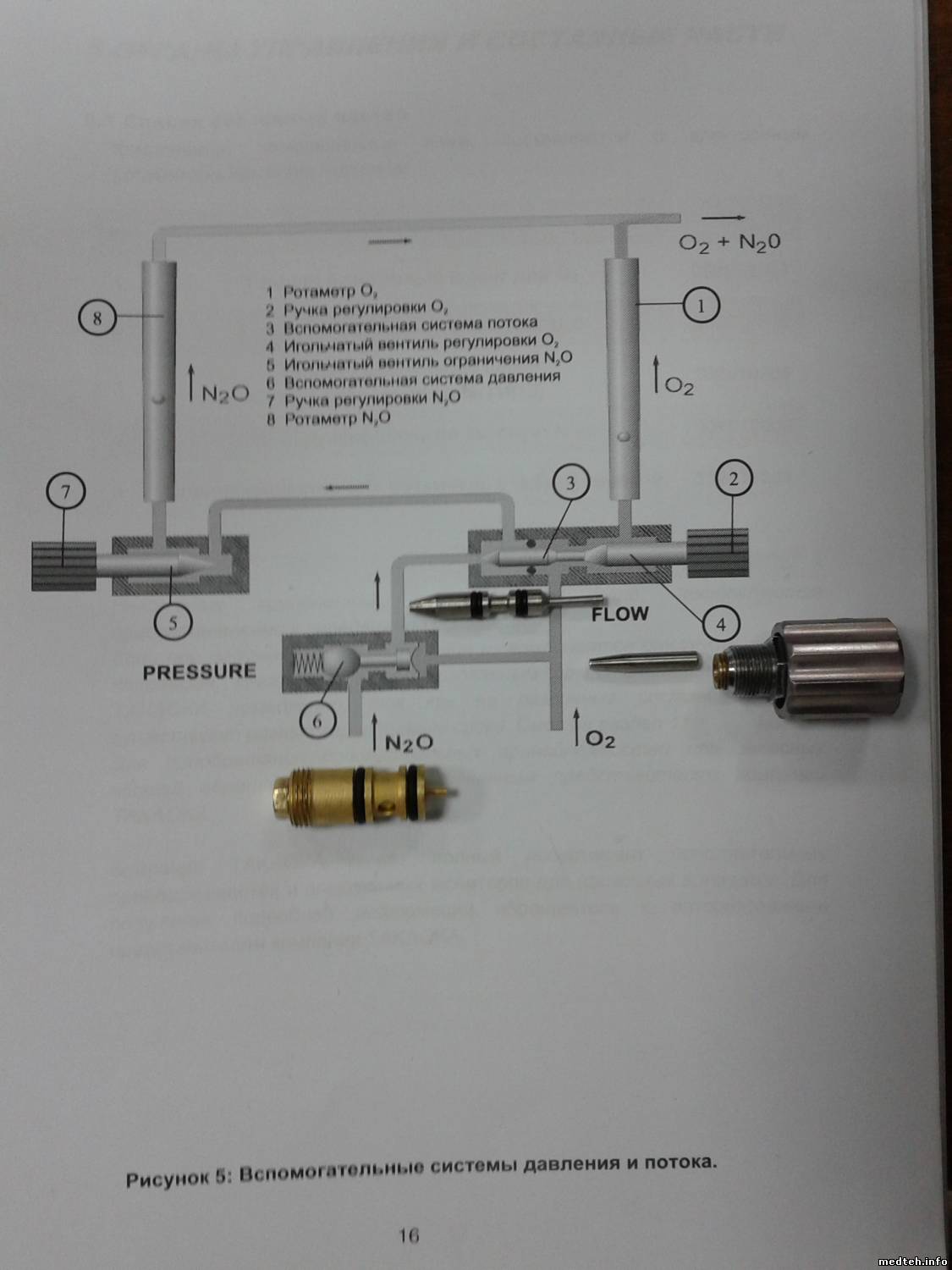

$IMAGE2$ эта схема из руководства по эксплуатации.
$IMAGE3$
$IMAGE4$

ilia2020Дата: Понедельник, 10.Дек.2012, 09:57 | Сообщение # 7
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Ротаметр 1822 плюс Code 204010012


Сообщение отредактировал ilia2020 - Понедельник, 10.Дек.2012, 10:02

ilia2020Дата: Понедельник, 10.Дек.2012, 10:17 | Сообщение # 8
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Как я понял вспомогательная система давления (№6 рис. 2602556) рагулируется с помощью давления О2 и вообще не зависит от ручки регулировки О2. Но на деле выходит, что при полном закрывании ручки регулировки О2 игольчатый вентиль регулировки О2 (№4 рис.2602556) давит на вспомогательную систему потока (№3) , который упирается во вспомогательную систему давления. Итог при закрытом О2 , N2O свободно будет проходить вспомогательную систему давления, независимо от давления О2........
Я измерял расстояния штангенциркулем получается примерно на 4 мм вдавливается вспомогательная система давления, опять же при закрытом положении ручки регулировки О2....

ilia2020Дата: Понедельник, 10.Дек.2012, 10:31 | Сообщение # 9
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Также непонятно, как будет регулироваться вспомогательная система давления, если мы откроем на всю О2 и давление ,как я считаю, на вспомогательную систему потока должно уменьшиться, и прекратится или снизится подача N2O.......

begun_aДата: Понедельник, 10.Дек.2012, 17:32 | Сообщение # 10
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Нет, Вы поняли неправильно. Вспомогательная система давления предназначена для того, чтобы в случае отсутствия давления кислорода (например, закончился килород в кислородном балоне, подключенном к аппарату) перекрыть подачу закиси азота в дыхательный контур пациента. Иначе в системе будет 100% закиси азота и 0% кислорода и пациент задохнется. А когда в контур не будет поступать ни закись азота ни кислород, будет подсасываться воздух и пациент будет вентилироваться просто воздухом.

На ротаметр 1822 у меня нет сервис мануала. Есть сервис мануал на ротаметр 1826 фирмы Такаока. Размещаю, может быть поможет? Правда он на испанском или португальском.


Сообщение отредактировал begun_a - Понедельник, 10.Дек.2012, 17:33

begun_aДата: Понедельник, 10.Дек.2012, 17:38 | Сообщение # 11
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Продолжу. Когда на входе кислорода есть нормальное давление, оно давит на поршень, поршень смещает подпружиненный шарик и открывает путь для закиси азота. Как только давление кислорода на входе исчезнет, шарик вернется на место и перекроет путь закиси азота. Все очень просто.

ilia2020Дата: Понедельник, 10.Дек.2012, 19:41 | Сообщение # 12
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Спасибо за мануал, сейчас буду изучать.

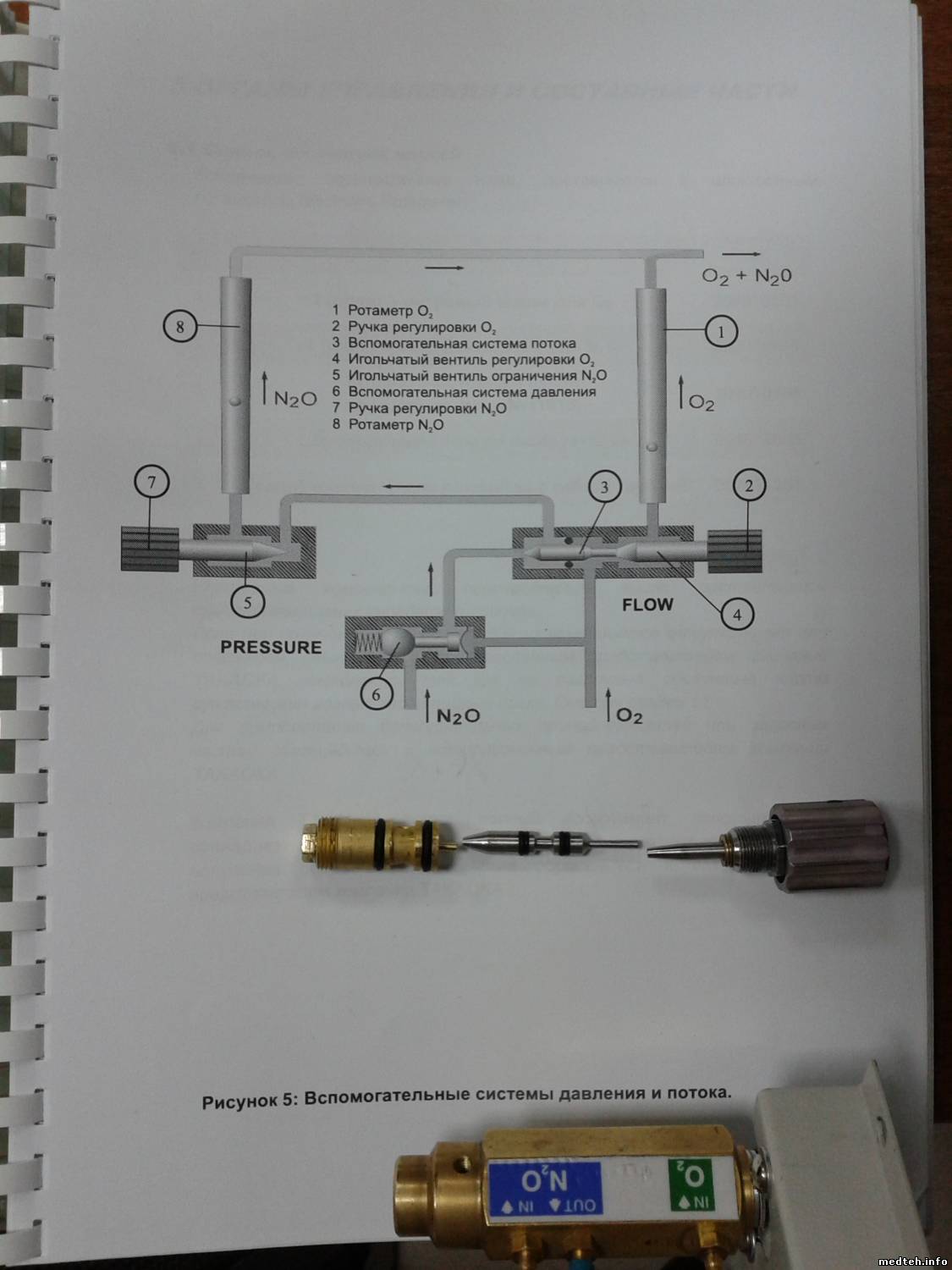

Добавлю лишь,что на деле шарика нет, а есть подпружиненный стержень на рис. 0597131.jpg видно его маленькую часть. Проблема в том что при ПОЛНОСТЬЮ закрытом О2 и отсутствии давления в аппарате N2O продолжает поступать........из-за вспомогательной системы давления, которая находится в открытом положении...
завтра я разберу вспомогательную систему давления и покажу, если желаете, что внутри.

ilia2020Дата: Среда, 12.Дек.2012, 15:05 | Сообщение # 13
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград

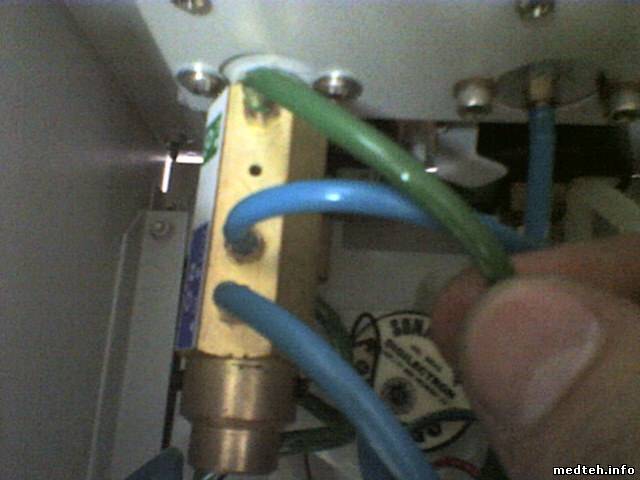

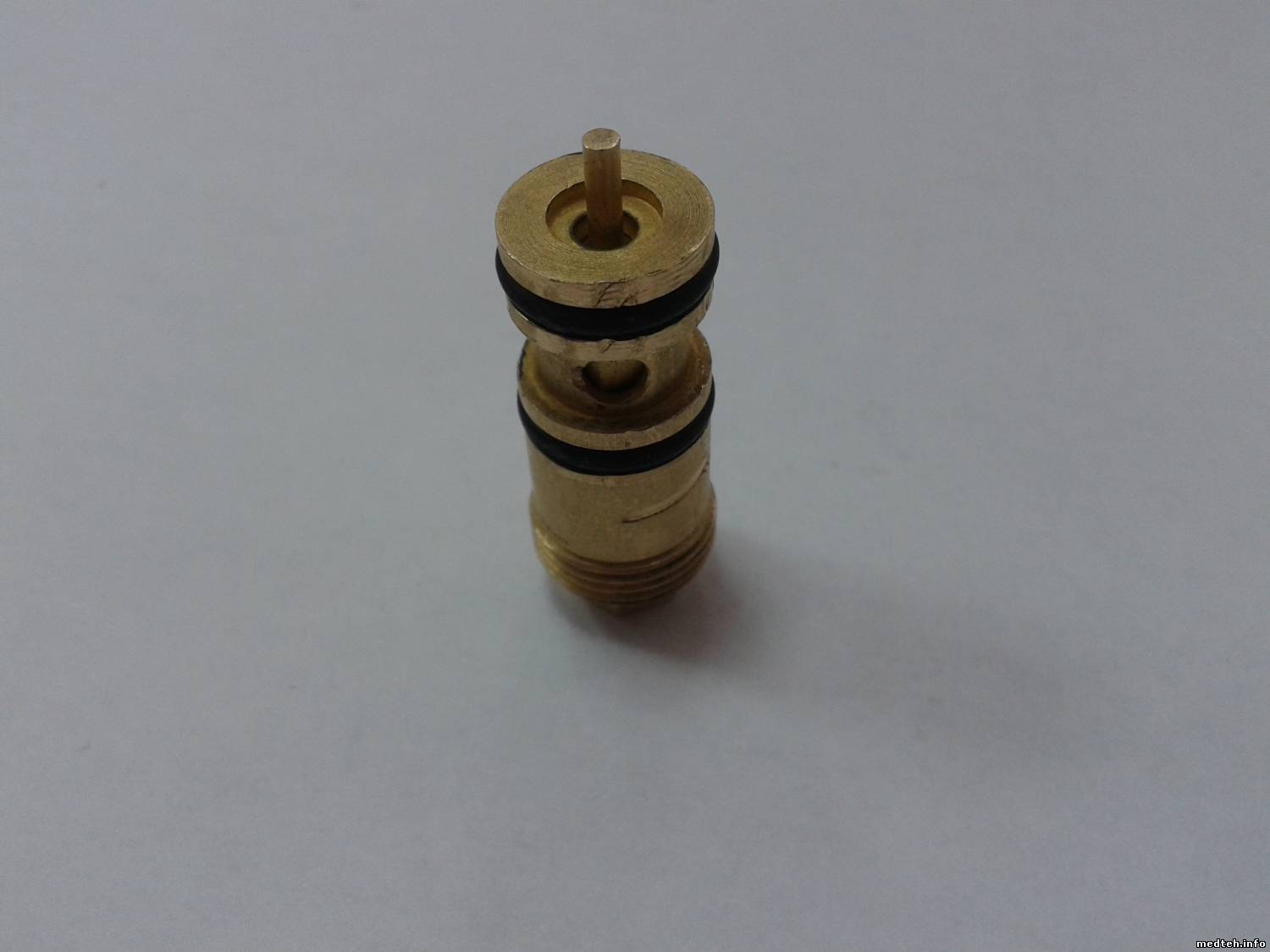

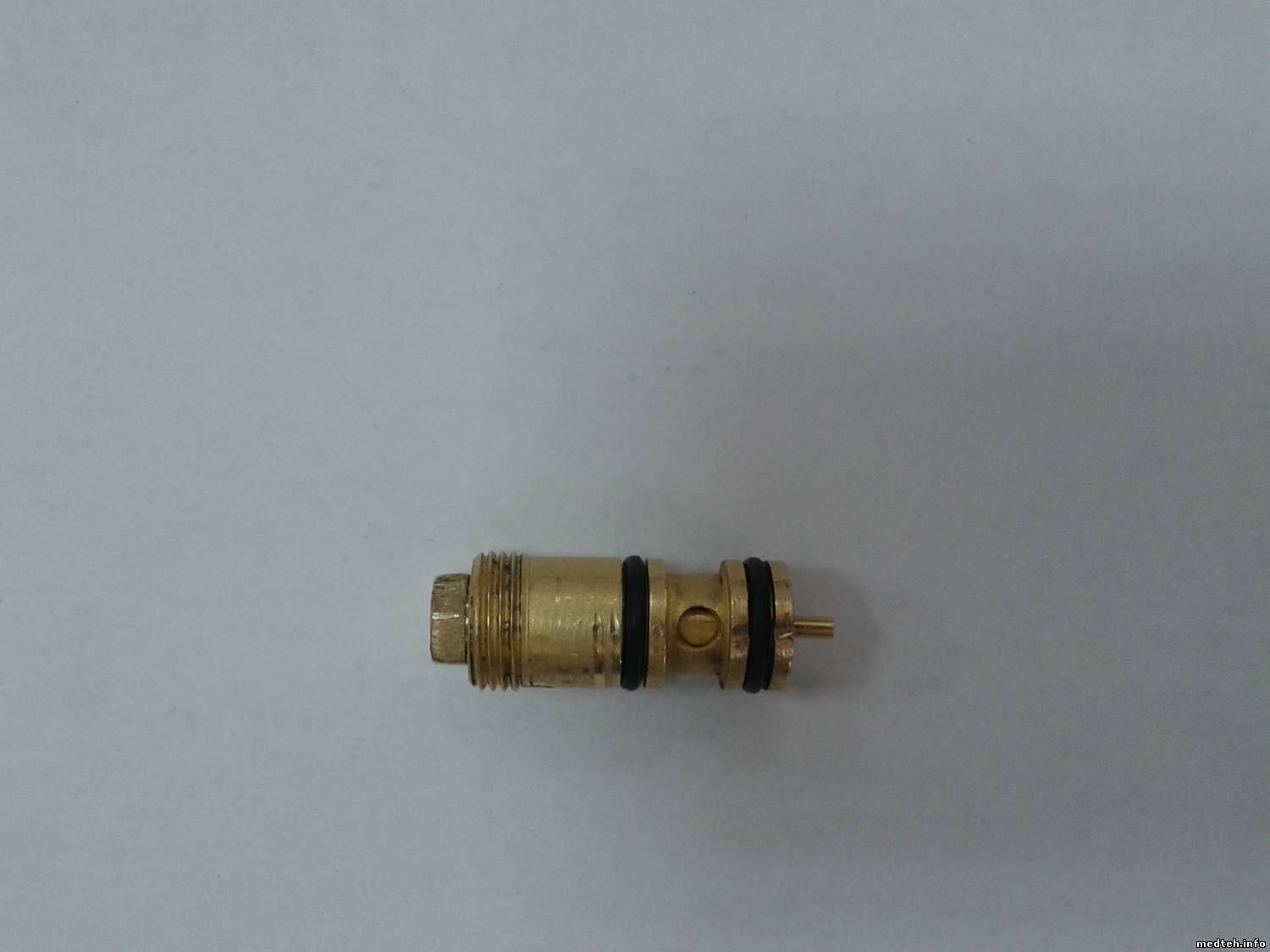

Вот вспомогательная система давления.

ilia2020Дата: Среда, 12.Дек.2012, 15:06 | Сообщение # 14
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград

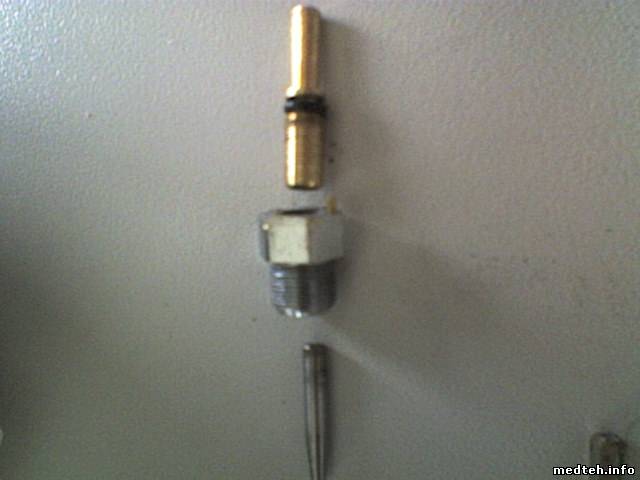

Шток который ею управляет

ilia2020Дата: Среда, 12.Дек.2012, 15:07 | Сообщение # 15
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград

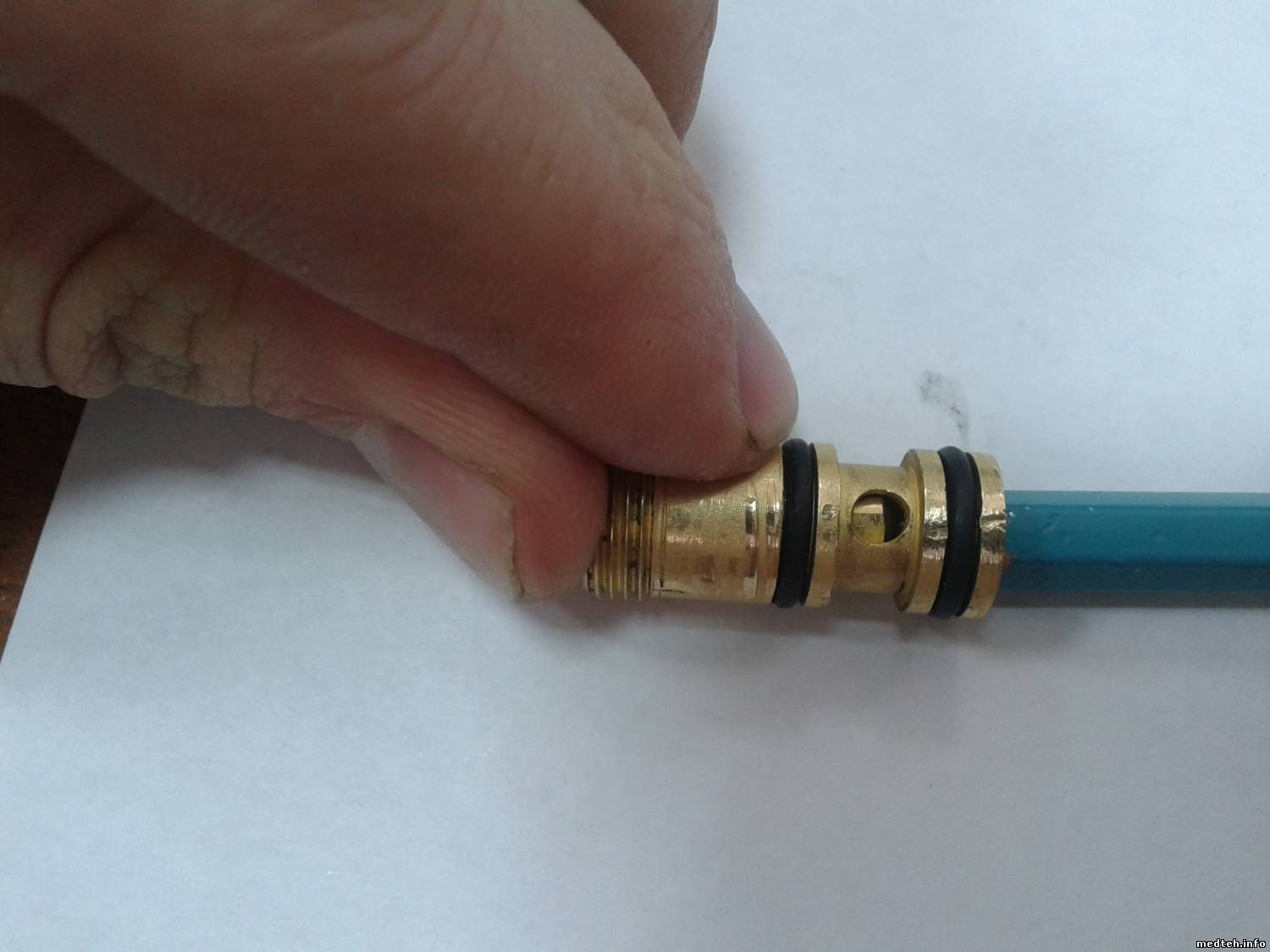

Вот что происходит при нажатии

ilia2020Дата: Среда, 12.Дек.2012, 15:09 | Сообщение # 16
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Видимые царапины получились из-за неудачной попытки ее разобрать

begun_aДата: Среда, 12.Дек.2012, 17:51 | Сообщение # 17
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
В чем проблема? Это устройство проверяется так: подключается к аппарату кислород и закись азота, открываются ротаметры кислорода и закиси азота, отключается от аппарата кислород, после этого оба ротаметра должны были упасть до нуля. В мастервской вместо кислорода и закиси можно подать воздух от компрессора. Если устройство работает не так, то оно подлежит замене. Это устройство не подлежит ремонту, так как оно отвечает за БЕЗОПАСНОСТЬ пациента.

ilia2020Дата: Четверг, 13.Дек.2012, 23:16 | Сообщение # 18
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Да работает не так... Тогда выход один - найти где заказать деталь.

begun_aДата: Пятница, 14.Дек.2012, 11:57 | Сообщение # 19
Техник
У вас сообщений: 363
Инженер по ИВЛ и НДА
На заявках
Российская Федерация

Краснодар
Quote (ilia2020)
Тогда выход один - найти где заказать деталь.

Я заказывал запчасти для Такаоки (правда другой модели) на фирме Кардио-Волга http://www.bimcvol.ru/

Правда это было несколько лет назад. Попробуйте с ними связаться и узнать, работают ли они до сих пор с фирмой Такаока.

ilia2020Дата: Среда, 13.Мар.2013, 11:30 | Сообщение # 20
Стажер
У вас сообщений: 23
Инженер
На заявках
Российская Федерация

Волгоград
Добрый день!Сообщаю результаты:
1) фирма Кардио-Волга помочь не смогла
2) удалось восстановить ротаметр собственными усилиями
3) из неисправного в аппарате осталось только вспомогательная система давления закиси...(на регулирование О2 закись не реагирует). основная работает.
